Produkttyp	Winkelschleifer (Schleifer)
Marke	Bort
Modell	BWS2200US
Stromversorgung	220-240 V ~ 50/60 Hz
Leistung	2200 W
Max. Scheibendurchmesser	115 mm
Leerlaufdrehzahl	8500 U/min
Gewicht	2,5 kg
Schalldruckpegel (LpA)	91,2 dB(A)
Schallleistungspegel (LWA)	104,2 dB(A)
Hand-Arm-Vibration	5,48 m/s²
Schutzklasse	II (Doppelisolierung)
Spindelgewinde	M14
Kabellänge	2,5 m
Hauptfunktionen	Schleifen, Trennen, Entgraten, Bürsten, Polieren
Mitgeliefertes Zubehör	Zusatzhandgriff, Handschutz, Schlüssel, Spannflansch, Montageflansch
Wartung und Reinigung	Mit einem weichen, mit Seifenwasser angefeuchteten Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	Zusatzhandgriff und Handschutz erforderlich; verriegelbarer Schalter; Spindelarretierung
Verwendung	Zum Trockenschleifen und Trennen von Metall und Stein
Normen	EN 60745-1, EN 60745-2-3, EN 55014-1, CE

Häufig gestellte Fragen - BWS2200US Bort

Wie wechsle ich die Scheibe der Bort BWS2200US Winkelschleifer?

Ziehen Sie zuerst den Netzstecker. Lösen Sie mit dem mitgelieferten Schlüssel den Spannflansch, indem Sie die Spindelarretierung drücken. Ersetzen Sie die Scheibe und achten Sie darauf, dass die Bohrung zum M14-Gewinde der Spindel passt. Ziehen Sie den Flansch fest an.

Welche Scheiben kann ich mit diesem Winkelschleifer verwenden?

Verwenden Sie nur Scheiben mit einem Durchmesser von 115 mm und einer M14-Bohrung. Die zulässige Drehzahl der Scheibe muss mindestens der Leerlaufdrehzahl des Geräts (8500 U/min) entsprechen. Bevorzugen Sie Originalzubehör von SBM Group.

Wie installiere ich den Zusatzhandgriff?

Schrauben Sie den Zusatzhandgriff in eines der vorgesehenen Gewindelöcher am Gehäuse. Er kann je nach Vorliebe links oder rechts montiert werden. Verwenden Sie das Gerät niemals ohne Zusatzhandgriff und Handschutz.

Was tun, wenn die Scheibe während des Gebrauchs blockiert?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Versuchen Sie nicht, die Scheibe mit Gewalt zu lösen. Überprüfen Sie, ob die Scheibe beschädigt ist und das Werkstück nicht zu fest eingespannt ist.

Wie reinige ich die Bort BWS2200US Winkelschleifer?

Ziehen Sie den Netzstecker. Reinigen Sie das Gehäuse mit einem weichen, leicht mit Seifenwasser angefeuchteten Tuch. Verwenden Sie niemals Lösungsmittel wie Benzin, Alkohol oder Ammoniak, da diese die Kunststoffteile angreifen können. Stellen Sie sicher, dass die Lüftungsschlitze staubfrei sind.

Kann ich den Winkelschleifer an asbesthaltigen Materialien verwenden?

Nein, arbeiten Sie niemals an asbesthaltigen Materialien. Asbest ist krebserregend und die entstehenden Stäube sind extrem gefährlich. Verwenden Sie stets eine geeignete Staubmaske und, wenn möglich, ein Absaugsystem.

Was bedeutet Doppelisolierung?

Doppelisolierung bedeutet, dass das Gerät ohne Erdungskabel geschützt ist. Es entspricht der Norm EN 60745. Sie können das Gerät an eine normale Steckdose ohne Erdung anschließen, stellen Sie jedoch sicher, dass sie für die Leistung geeignet ist.

Wie kann ich ungewolltes Starten vermeiden?

Das Gerät ist mit einem verriegelbaren Schalter ausgestattet. Um ein unbeabsichtigtes Wiederanlaufen nach einem Stromausfall zu vermeiden, entriegeln Sie den Schalter und stellen Sie ihn auf OFF, bevor Sie das Gerät wieder einstecken.

Wo finde ich Ersatzteile für die BWS2200US?

Wenden Sie sich an Ihren örtlichen SBM Group Händler. Verwenden Sie ausschließlich Originalersatzteile von SBM Group. Die Anleitung empfiehlt, keine Reparaturen selbst durchzuführen; überlassen Sie diese einem autorisierten Fachmann.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets eine Schutzbrille, Handschuhe, einen Gehörschutz und feste Schuhe. Verwenden Sie bei Bedarf eine Schürze. Eine Staubmaske wird empfohlen, wenn Sie an Materialien arbeiten, die feinen Staub erzeugen.

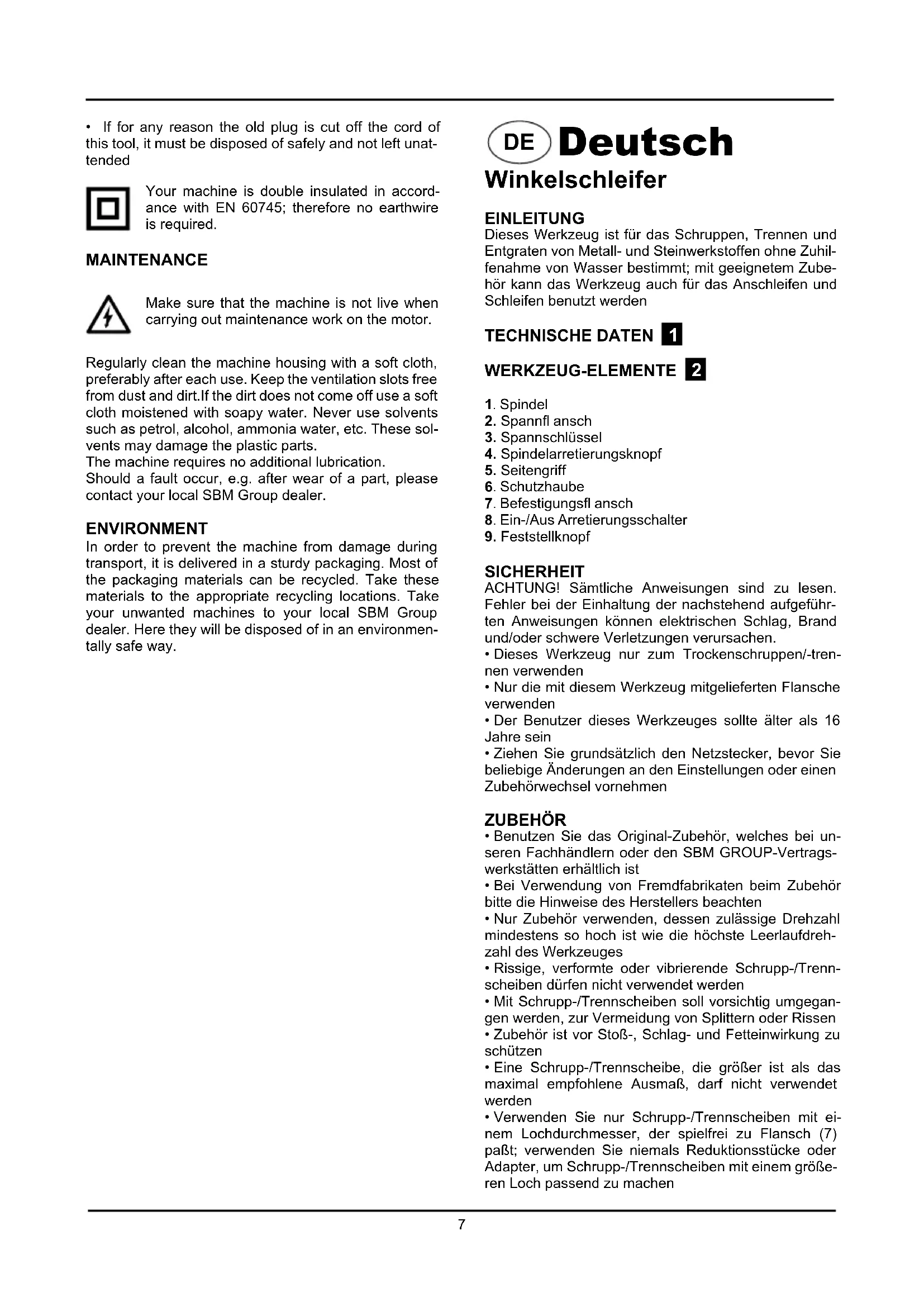

BEDIENUNGSANLEITUNG BWS2200US Bort

DE Bedienungsanleitung 7

FR Mode d'emploi 9

Dieses Werkzeug ist für das Schruppen, Trennen und Entgraten von Metall- und Steinwerkstoffen ohne Zuhilfenahme von Wasser bestimmt; mit geeignetem Zubehör kann das Werkzeug auch für das Anschleifen und Schleifen benutzt werden

TECHNISCHE DATEN 1

WERKZEUG-ELEMENTE 2

1. Spindel
2. Spannfl ansch
3. Spannschlüssel
4. Spindelarretierungsknopf
5. Seitengriff
6. Schutzhaube
7. Befestigungsfl ansch
8. Ein-/Aus Arretierungsschalter
9. Feststellknopf

SICHERHEIT

ACHTUNG! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Dieses Werkzeug nur zum Trockenschruppen/-trennen verwenden
• Nur die mit diesem Werkzeug mitgelieferten Flansche verwenden
• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre sein
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehörwechsel vornehmen

ZUBEHÖR

• Benutzen Sie das Original-Zubehör, welches bei unseren Fachhändlern oder den SBM GROUP-Vertragswerkstätten erhältlich ist
• Bei Verwendung von Fremdfabrikaten beim Zubehör bitte die Hinweise des Herstellers beachten
• Nur Zubehör verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Rissige, verformte oder vibrierende Schrupp-/Trennscheiben dürfen nicht verwendet werden
• Mit Schrupp-/Trennscheiben soll vorsichtig umgegan-gen werden, zur Vermeidung von Splittern oder Rissen
• Zubehör ist vor Stoß-, Schlag- und Fetteinwirkung zu schützen
• Eine Schrupp-/Trennscheibe, die größer ist als das maximal empfohlene Ausmaß, darf nicht verwendet werden

• Verwenden Sie nur Schrupp-/Trennscheiben mit einem Lochdurchmesser, der spielfrei zu Flansch (7) paßt; verwenden Sie niemals Reduktionsstücke oder Adapter, um Schrupp-/Trennscheiben mit einem größeren Loch passend zu machen

• Verwenden Sie niemals Schrupp-/Trennscheiben mit einem Loch, dessen Gewindelänge nicht mindestens der Länge der Gewindespindel des Werkzeuges entspricht

• Verwenden Sie niemals Zubehör mit geschlossenem Gewinde unter einer Größe von M14 x 21 mm

ANWENDUNG IM FREIEN

• Das Werkzeug über einen Fehlerstrom- (FI) Schutzschalter mit einem Auslösestrom von 30 mA Max. anschließen
• Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit einer spritzwassergeschützten Anschlußstelle versehen ist

VOR DER ANWENDUNG

• Vor der erstmaligen Anwendung des Werkzeuges wird die Einholung praktischer Informationen empfohlen
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserregend)
• Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können (manche Stäube gelten als krebserregend); tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung
• Auf versteckte Elektrokabel oder Gas- und Wasserleitungen achten; den Arbeitsbereich prüfen, beispielsweise mit einem Metalldetektor
• Beim Nutenfräsen muß vorsichtig vorgegangen werden, insbesondere in tragenden Wänden (Langlöcher in tragenden Wänden sind Gegenstand landesspezifischer Vorschriften; diese Vorschriften sind unter allen Umständen einzuhalten)
• Das Werkstück einspannen, falls es nicht aufgrund seines Eigengewichtes in der Ruhelage verharrt
• Das Werkzeug darf nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel völlig abgerollt ist und eine Kapazität von 16 A hat
• Schutzbrille und -handschuhe, Gehörschutz und Sicherheitsschuhe tragen; gegebenenfalls auch eine Schürze tragen
• Stets Seitengriff (5) und Schutzhaube (6) anbringen; das Werkzeug nie ohne sie benutzen
• Beim Anschließen sicherstellen, daß das Werkzeug ausgeschaltet ist

WÄHREND DER ANWENDUNG

• Das Kabel stets von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten – vom Werkzeug weg - halten
• Wenn das Kabel bei der Arbeit beschädigt oder durchrennt wird, das Kabel nicht berühren, sondern den Netzstecker sofort ziehen; das Werkzeug niemals mit beschädigtem Kabel benutzen
• Spindelarretierungsknopf (4) nur dann drücken, wenn Spindel (1) stillsteht
• Hände von umlaufendem Zubehör fernhalten
• Beim Schleifen von Metall entstehen Funken; halten Sie andere Personen sowie brennbare Materialien von Ihrem Arbeitsbereich fern
• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker ziehen

• Falls die Schruppscheibe blockiert ist und dies zu ruckartigen Kräften am Werkzeug führt, ist das Werkzeug sofort auszuschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers ist der Ein/Aus-Schalter (8) sofort zu entriegeln und in die AUS-Stellung zu bringen, um unkontrolliertes Wiederanlaufen zu verhindern
• Nicht soviel Druck auf das Werkzeug ausüben, daß eszum Stillstand kommt

NACH DER ANWENDUNG

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte dieses ausgeschaltet werden und sollten die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Zubehör darf nach dem Ausschalten des Antriebes nicht durch seitliches Gegendrücken gebremst werden

Die Maschine ist nach EN 60745 doppelisoliert; daher ist Erdung nicht erforderlich.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen.

Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifen wasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffteile.

Die Maschine braucht keine zusätzliche Schmierung. Wenden Sie sich in Störungsfällen, z.B. durch Verschleiß eines Teils, an Ihren örtlichen SBM Group-Vertragshändler.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Bringen Sie bei Ersatz die alten Maschinen zu Ihren örtlichen SBM Group-Vertagshändler. Er wird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühen.

FR Français

Meuleuse d'angle

INTRODUCTION

DE KONFORMITÄTSERKLÄRUNG CE

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745-1:2006, EN 60745-2-3:2007, EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, gemäß den Bestimmungen der Richtlinien 93/68/EEC, 98/37/EC, 2006/95/EC.

GERÄUSCH/VIBRATION Gemessen gemäß EN60745 beträgt der Schalldruckpegel dieses Gerätes 104,2 dB(A) und der Schalleistungspegel 91,2 dB(A) (Standard-abweichung: 3 dB), und die Vibration 5,48 m/s² (Hand-Arm Methode).

DE HINWEISE ZUM UMWELTSCHUTZ

Alt-Elektrogeräte sind Wertstoffe, sie gehören daher nicht in den Hausmüll!

Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu unterstützen und dieses Gerät bei den-falls vorhandeneingerichteten Rücknahmestellen abzugeben.

FR INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

DE Änderungen vorbehalten
