SP2101W V2 - Prise murale Edimax - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Prise murale intelligente Edimax SP2101W V2, compatible Wi-Fi, contrôle à distance via application mobile.
Connectivité	Wi-Fi 802.11 b/g/n, fréquence 2.4 GHz.
Puissance maximale	16 A, 3680 W.
Utilisation	Permet de contrôler à distance les appareils électriques, programmation horaire, suivi de la consommation d'énergie.
Maintenance et réparation	Pas de maintenance particulière requise, mise à jour du firmware via l'application.
Sécurité	Protection contre les surcharges, certification CE.
Informations générales	Compatible avec Amazon Alexa et Google Assistant pour le contrôle vocal.

FOIRE AUX QUESTIONS - SP2101W V2 Edimax

Comment configurer la prise Edimax SP2101W V2 pour la première fois ?

Pour configurer la prise, branchez-la sur une prise murale, téléchargez l'application Edimax Smart Home sur votre smartphone, créez un compte et suivez les instructions à l'écran pour ajouter la prise.

Que faire si la prise ne se connecte pas au Wi-Fi ?

Assurez-vous que votre routeur fonctionne correctement et que vous êtes à portée du signal Wi-Fi. Vérifiez également que vous utilisez un mot de passe correct et que la prise est en mode de configuration.

Comment réinitialiser la prise Edimax SP2101W V2 ?

Pour réinitialiser la prise, maintenez enfoncé le bouton de réinitialisation situé sur la prise pendant environ 5 secondes jusqu'à ce que le voyant clignote rapidement.

La prise fonctionne-t-elle avec les assistants vocaux ?

Oui, la prise Edimax SP2101W V2 est compatible avec certains assistants vocaux comme Amazon Alexa et Google Assistant. Vous devrez lier votre compte Edimax à l'application correspondante.

Comment contrôler la prise à distance ?

Vous pouvez contrôler la prise à distance via l'application Edimax Smart Home. Assurez-vous que la prise est connectée à Internet et que votre smartphone est connecté au même réseau.

Quels appareils puis-je brancher sur la prise Edimax SP2101W V2 ?

La prise peut être utilisée avec des appareils électroménagers et électroniques ayant une puissance maximale de 16 A. Vérifiez la puissance de votre appareil avant de le brancher.

Que faire si la prise s'éteint toute seule ?

Vérifiez si le mode programmation ou un minuteur est activé dans l'application. Si ce n'est pas le cas, essayez de réinitialiser la prise et de la reconfigurer.

La prise est-elle sécurisée pour une utilisation en extérieur ?

Non, la prise Edimax SP2101W V2 est conçue pour une utilisation en intérieur seulement. Évitez de l'utiliser dans des environnements humides ou à l'extérieur.

MODE D'EMPLOI SP2101W V2 Edimax

Guide d'installation rapide

09-2017/v1.0

Edimax Technology Co., Ltd.

II-1 Contenu de l'emballage 2 II-2 Installation Matérielle 3

III Configuration avec l'appli EdiSmart 5

III-1 Apple iOS 6

III-1-1 Ouverture d'un compte EdiSmart 6 III-1-2 Connexion de la prise connectée 7

III-2 OS Android 11

III-2-1 Ouverture d'un compte EdiSmart 11 III-2-2 Connexion de la prise connectée 12

IV. Réinitialiser la prise connectée 16

Informations importantes sur la sécurité

Afin de garantir un fonctionnement sûr de l'appareil et la sécurité des utilisateurs, veuillez lire et respecter les consignes de sécurité suivantes :

AVERTISSEMENT : Il existe un risque d'incendie ou de choc électrique si l'appareil n'est pas correctement utilisé.

En cas de problèmes avec l'appareil, merci de demander l'aide de votre revendeur. Tout dommage accidentel annule la garantie de l'appareil.

1. L'appareil doit être utilisé à la puissance de sorte nominale indiquée.
2. L'appareil n'est préconisé que pour une utilisation à l'intérieur et dans un endroit sec.
3. Ne placez pas l'appareil près d'appareils libérant de la vapeur ou près de sources de chaleur.
4. Evitez d'exposer l'appareil à des sources de chaleur externes, aux rayons du soleil, à la poussière, à des produits chimiques corrosifs, à de la vapeur, à des liquides et à de l'humidité.
5. Manipulez l'appareil avec soin. Ne laissez pas tomber l'appareil et ne le soumettez pas à des choses physiques inutiles.
6. L'appareil ne contient aucune pièce pouvant être réparée par l'utilisateur. En cas de problèmes avec l'appareil, ne tentez pas de le réparer vous-même.
7. Débranchez l'appareil s'il n'est pas utilisé pendant de longues périodes ou en cas d'orage.
8. N'utilisez pas l'appareil sans surveillance pour faire fonctionner et pour contrôler des appareils émettant de la chaleur.
9. La prise de courant doit rester facilement accessible et restée après de l'appareil devant être utilisé avec ce produit.
10. N'empilez pas plusieurs appareils sur le produit.

Le SP-2101 et le SP-1101 sont des prises connectées Wi-Fi générées principalement par un puissant appliapplicaf appartenant à Edimax Technology. Une fois la prise connectée à Internet, l'application associée peut contrôler et gérer son fonctionnement comme son allumage ou son extinction, sa programmation et le contrôle du budget.

La prise connectée peut maintenant être reliée à Amazon Alexa pour profiter des commandes à distance vocales! Pour associer votre prise connectée à Amazon Alexa, suivez le lien indiqué ci-dessous: http://www.edimax.com/app/edismart/index.html

Ce guide d'installation rapide est là pour vous guider dans les différentes étapes nécessaires à la configuration de la prise connectée avec l'appli EdiSmart.

II-1 Contenu de l'emballage

SP-1101W V2 ou SP-2101W V2

Guide d'installation rapide

CD avec manuel d'utilisation

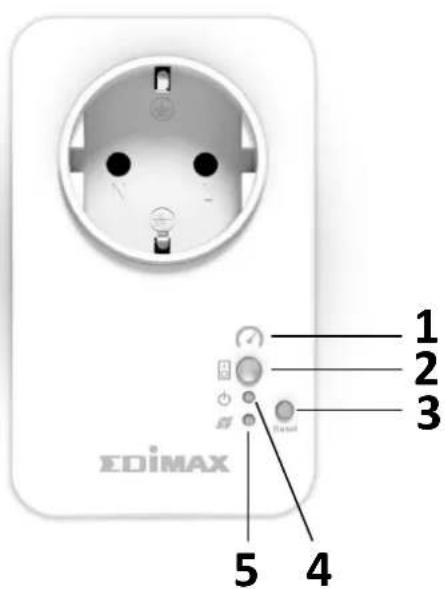

Panneau avant

La prise connectée utilisée comme exemple tout au long du guide est le modèle SP-2101W. Les différences sont indiquées dans l'image ci-dessous (icône ayant l'aspect d'un capteur de puissance au-dessus du bouton d'état de l'interrupteur)

1. Icône Capteur de puissance (SP-2101W uniquement)
2. Bouton État Interrupteur et Voyant
3. Bouton Réinitialisation
4. Voyant Alimentation
5. Voyant Réseau

II-2 Installation matérielle

Respectez les instructions ci-dessous pour garantir que votre prise connectée est correctement branchée et prête pour la connexion.

Veuillez ne connecter qu'une seule prise connectée à la fois.

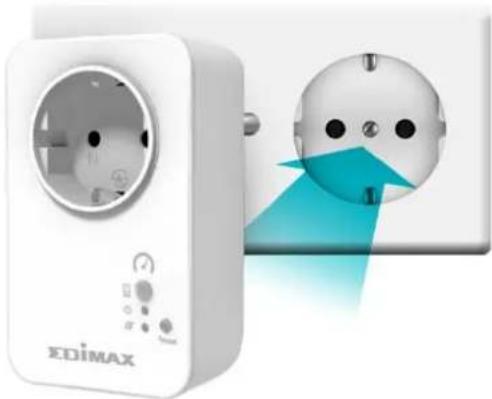

1. Branchez la prise connectée dans une prise de courant.

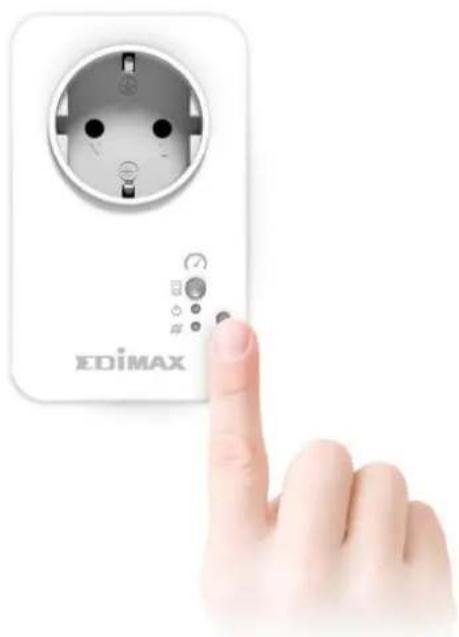

1. Maintenez enfoncé le bouton Réinitialisation (pendant environ 10 secondes) sur la prise jusqu'à ce que le voyant Réseau commence à clignoter rapidement en rouge puis relâchez-le.

1. Patientez quelques instants que la prise connectée démarre. La prise connectée est prête pour la connexion lorsque le voyant Réseau clignote lentement en rouge pour indiquer le mode Installaon.

1. Lorsque la prise connectée est en mode Installaon, poursuivez III Conguraon avec l'appli EdiSmart la conguraon de votre prise connectée à l'aide de l'appli gratuite EdiSmart.

Pour pouvoir accéder à votre prise connectée de façon déportée, utilisez l'appli EdiSmart.

Après la configuration, vous pouvez utiliser l'appli EdiSmart pour allumer/éteindre votre prise connectée à distance depuis n'importe quel appareil mobile comptant disposant d'une connexion Internet et également paramétrer des programmations automatiques et des notifications par e-mail.

Parcourez les instructions de connexion correspondant à votre appareil mobile (iOS ou Android).

III-1-1 Ouverture d'un compte edismart

1. Recherchez et téléchargez "EdiSmart" dans Apple App Store.

1. Ouvrez l'appli EdiSmart.

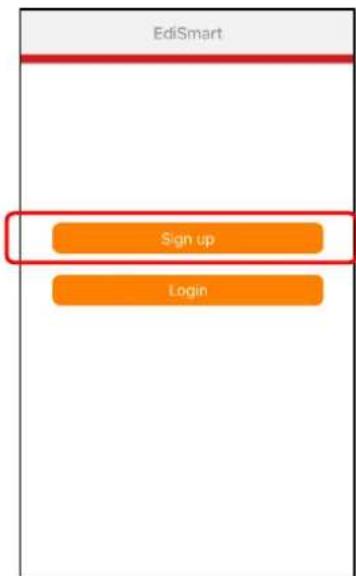

2. Sélectionnez "Inscription" (souligné en rouge) pour créer un compte EdiSmart

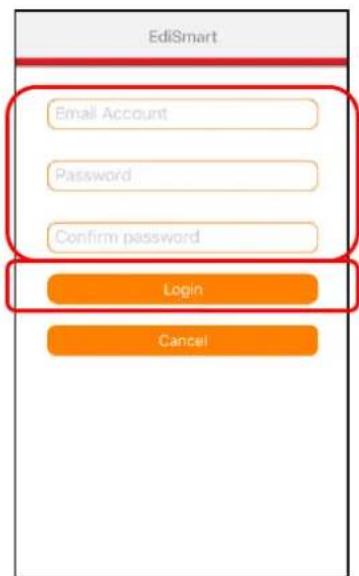

1. Entrez une adresse électronique, un mot de passe et confirmez le mot de passe dans les champs vides indiqués.
2. Appuyez sur "Connexion" (souligné en rouge) pour soumettre votre création de compte EdiSmart et vous connecter.

L'appli vous dirige vers le tutoriel de configuration. Étudiez le tutoriel ou appuyez sur l'icône pour quitter le tutoriel. Vous pourrez toujours y accéder plus tard!

Passez à la seconde suivante pour connecter la Prise Connectée à Internet.

Iii-1-2 connexion de la prise connectée

Pour que l'appli EdiSmart puisse contrôler la prise connectée, elle doit être connectée à un réseau Wi-Fi avec connexion Internet. Pour ce faire, suivez les étapes ci-dessous :

Si vous n'avez pas réinitialisé votre prise connectée, faites-le maintenant ! Maintenez enfoncé le bouton Réinitialisation (pendant environ 10 secondes)

jusqu'à ce que le voyant Réseau commence à clignoter

rapidement en rouge puis relâchez-le.

Placez la prise connectée dans la plage de couverture Wi-Fi du routeur Wi-Fi étant connecté à Internet.

1. Sur votre appareil iOS, accédez aux Paramètres.

1. Appuyez sur l'onglet "Wi-Fi" (souligné en rouge).
2. Recherchez et connectez la prise connectée en appuyant sur le nom Wi-Fi de la prise.

Le nom Wi-Fi de la prise connectée doit avoir le format EdiPlug. Setup XX, comme indiqué sur la gauche :

Une fois la connexion établie, la coche bleue doit apparaître.

Si vous ne trouvez pas la prise, réinitialisez-la. Voir IV Réinitialiser la prise connectée

Mise à niveau du microprogramme

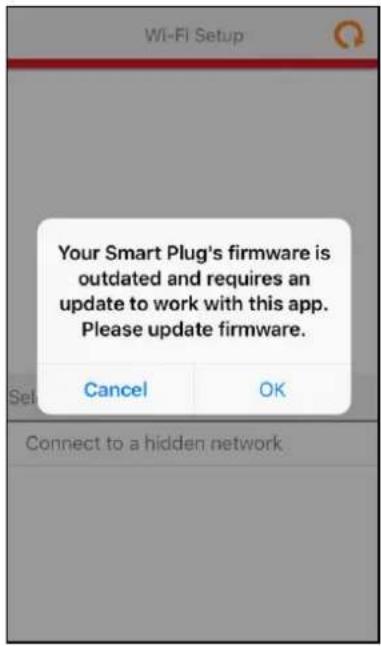

Après avoir sélectionné l'icône, l'appli EdiSmart identifie la version actuelle du microprogramme de votre prise connectée et vous invite à la mettre à jour à la première version disponible le cas échéant.

Appuyez sur "OK" pour mettre à jour votre microprogramme. Une fois la mise à jour du microprogramme terminée, maintenez enfoncé le bouton Réinitialisation (pendant environ 10 secondes) sur la prise connectée jusqu'à ce que l'évoyant Réseau commence à clignoter rapidement en rouge et revenez à l'étape 1 pour poursuivre la configuration.

Si vous avez décidé d'intégrer votre prise connectée à l'appli EdiSmart, les

1. Ouvrez l'appli EdiSmart et appuyez sur l'icône (soulignée en rouge) dans le coin supérieur droit de l'écran.

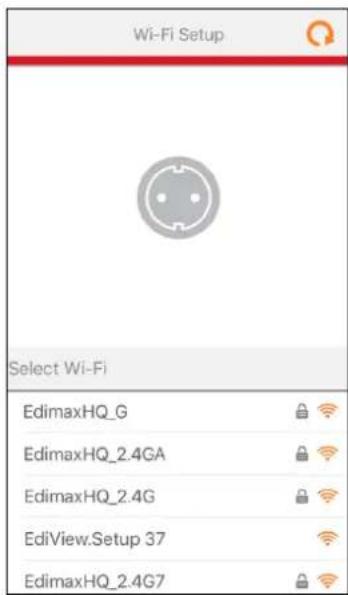

1. Sélectionnez un réseau Wi-Fi (votre routeur Wi-Fi domestique par exemple) dans la liste Wi-Fi.

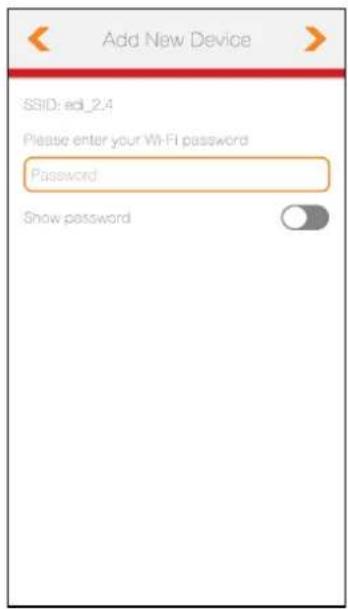

1. Entrez le mot de passe du réseau et appuyez sur "OK" pour connecter.

L'appli connecte la prise au routeur Wi-Fi, il vous faut patienter.

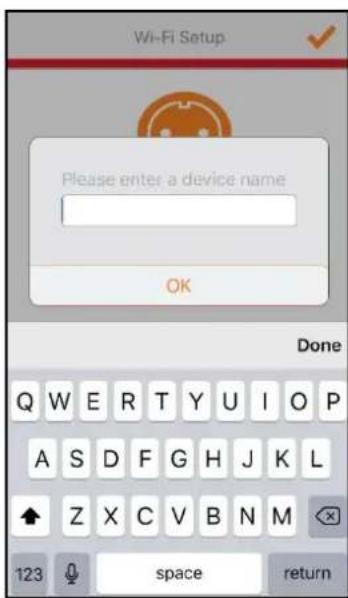

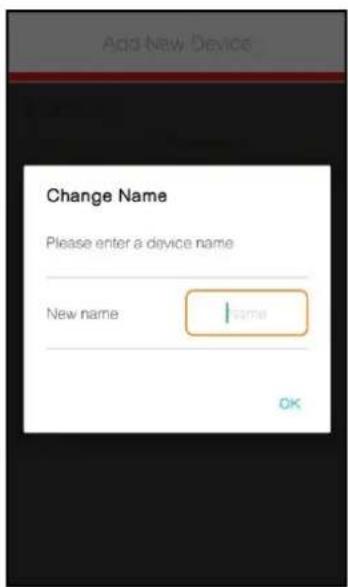

1. Une fois la prise connectée à votre réseau Wi-Fi, l'appli vous demande de saisir un nom pour l'équipement.

Entrez le nom de l'endroit où vous utiliserez la prise connectée. Par exemple, lampe du bureau, lampe de chevet, etc.

Vous pourrez toujours revenir plus tard pour changer ce nom! Veuillez vous référer au manuel d'utilisation.

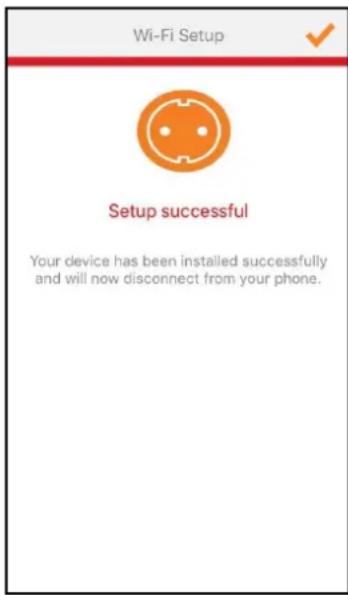

1. Félicitations! La prise connectée est prête à l'emploi.

Le voyant Réseau de la prise connectée doit être allumé et vert pour indiquer une connexion réussie au réseau et au cloud.

Vous pouvez des à prisnt contrôler votre prise connectée depuis l'écran d'accueil de EdiSmart. Appuyez sur l'interrupteur pour allumer ou éteindre votre prise connectée (et n'importe quel appareil électrique qui y est branché).

Iii-2-1 ouverture d'un compte edismart

1. Recherchez et téléchargez "EdiSmart" dans Google Play.

1. Ouvrez l'appli EdiSmart.

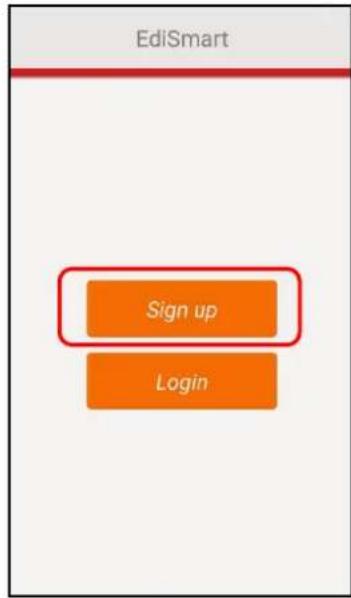

2. Sélectionnez "Inscription" (souligné en rouge) pour créer un compte EdiSmart

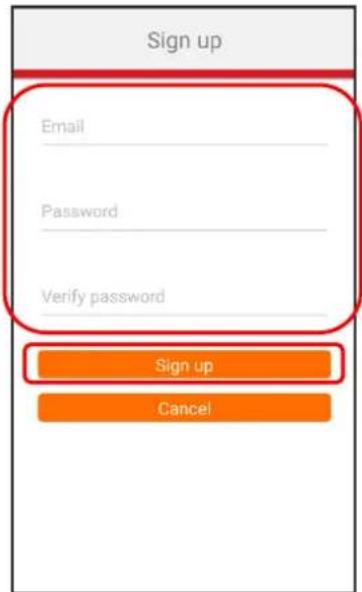

1. Entrez une adresse électronique, un mot de passe et confirmez le mot de passe dans les champs vides indiqués.
2. Appuyez sur "Connexion" (souligné en rouge) pour soumettre votre création de compte EdiSmart et vous connecter.

Passez à la seconde suivante pour connecter la Prise Connectée à Internet.

Iii-2-2 connexion de la prise connectée

Pour que l'appli EdiSmart puisse contrôler la prise connectée, elle doit être connectée à un réseau Wi-Fi avec connexion Internet. Pour ce faire, suivez les étapes ci-dessous :

Si vous n'avez pas réinitialisé votre prise connectée, faites-le maintenant ! Maintenez enfoncé le bouton Réinitialisation (pendant environ 10 secondes)

jusqu'à ce que le voyant Réseau commence à clignoter

rapidement en rouge puis relâchez-le.

Placez la prise connectée dans la plage de couverture Wi-Fi du routeur Wi-Fi étant connecté à Internet.

1. Ouvrez l'appli EdiSmart.

1. Appuyez sur l'icône (soulignée en rouge) pour accéder à la page Ajouter un nouvel appareil.

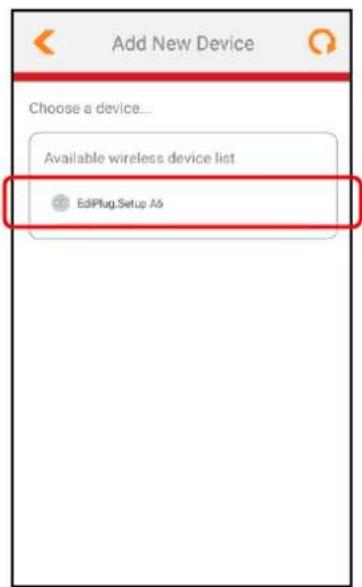

1. Recherchez et connectez la prise connectée en appuyant sur le nom Wi-Fi de la prise.

Si vous ne trouvez pas la prise, réinitialisez-la. Voir IV Réinitialiser la prise connectée

Un message apparait, indiquant la connexion de la prise connectée.

Mise à niveau du microprogramme

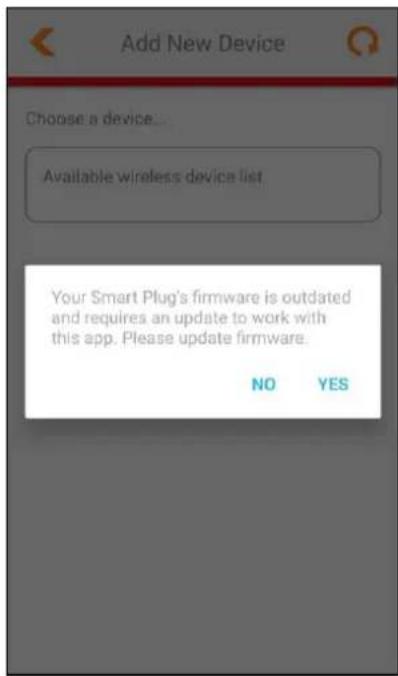

Lorsque l'appli EdiSmart est connectée à la prise, elle identifie la version actuelle du microprogramme de votre prise connectée et vous invite à la mettre à jour à la dernière version disponible le cas échéant.

Appuyez sur "Oui" pour mettre à jour votre microprogramme. Une fois la mise à jour du microprogramme terminée, maintenez enfoncé le bouton Réinitialisation (pendant environ 10 secondes) sur la prise connectée jusqu'à ce que l'évoyant Réseau commence à clignoter rapidement en rouge et revenez à l'étape 1 pour poursuivre la configuration.

Si vous avez décidé d'intégrer votre prise connectée à l'appli EdiSmart, les

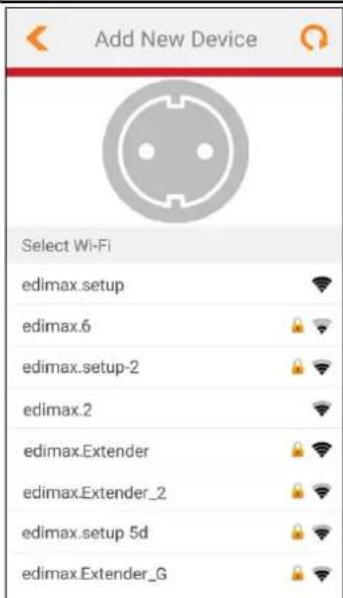

1. Une liste Wi-Fi apparait après que l'appli se soit connectée à la prise. Sélectionnez un réseau Wi-Fi (votre routeur Wi-Fi domestique par exemple) dans la liste Wi-Fi.

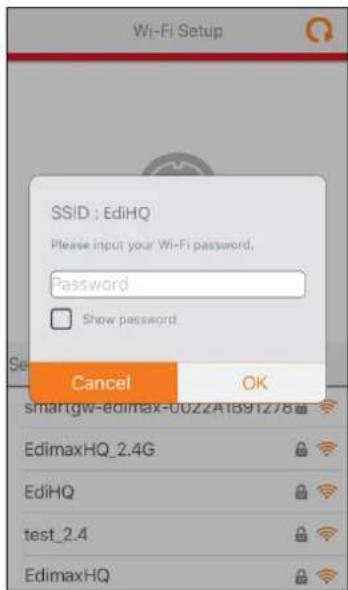

1. Entrez le mot de passe du réseau et appuyez sur l'icône pour continuer.

L'appli connecte la prise au routeur Wi-Fi, il vous faut passer.

1. Une fois la prise connectée à votre réseau Wi-Fi, l'appli vous demande de saisir un nom pour l'équipement.

Entrez le nom de l'endroit où vous utiliserez la prise connectée. Par exemple, lampe du bureau, lampe de chevet, etc.

Vous pourrez toujours revenir plus tard pour changer ce nom! Veuillez vous référer au manuel d'utilisation.

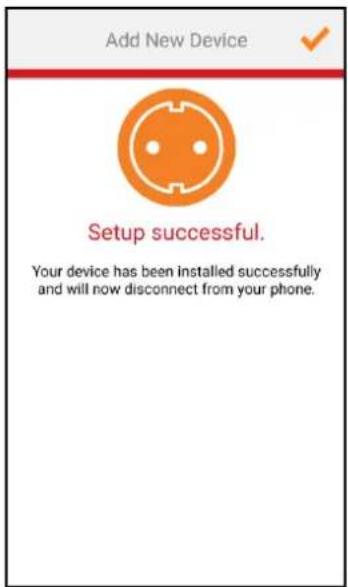

1. Félicitations! La prise connectée est prête à l'emploi.

Le voyant Réseau de la prise connectée doit être allumé et vert pour indiquer une connexion réussie au réseau et au cloud.

Vous pouvez dès à présent contrôler votre prise connectée depuis l'écran d'accueil de EdiSmart. Appuyez sur l'interrupteur pour allumer ou éteindre votre prise connectée (et n'importe quel appareil électrique qui y est branché).

Si vous rencontrez des problèmes avec votre prise connectée accès ou si vous souhaitez connecter la prise à un autre compte d'appli Edimax, vous pouvez réinitialiser la prise avec ses paramètres d'usine par défaut. Cette opération réinitialise tous les paramètres à leurs valeurs par défaut.

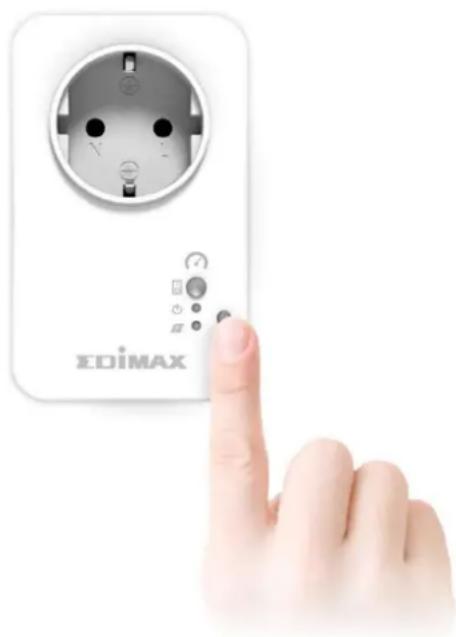

1. Maintenez enfoncé le bouton Réinitialisation à l'avant de la prise connectée.
2. Relâchez le bouton (après environ 10 secondes) lorsque le voyant Réseau clignote rapidement en rouge.
3. Aendez que la prise intelligente redémarre. La prise est prête lorsque le voyant Réseau clignote lentement en rouge (mode Installaon).
