Type de produit	Commutateur réseau (switch) non géré
Marque	Edimax
Modèle	GS-1005BE
Nombre de ports	5 ports Ethernet RJ-45
Débit des ports	2,5 Gbps (compatible 100/1000 Mbps)
Alimentation	Adaptateur secteur 12 V DC (inclus)
Consommation électrique	Environ 5 W
Dimensions (L x P x H)	140 x 80 x 25 mm
Poids	Environ 200 g
Voyants LED	Alimentation (vert), Liaison/Activité (vert/ambre)
Installation	Plug and Play, aucune configuration requise
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3bz
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Certifications	CE, RoHS
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV Edimax en cas de problème.
Garantie	Consulter la garantie fournie par le revendeur ou Edimax.

FOIRE AUX QUESTIONS - GS-1005BE Edimax

Comment installer le commutateur Edimax GS-1005BE ?

Branchez l'adaptateur secteur sur une prise murale, puis connectez un câble Ethernet entre votre routeur et l'un des ports LAN du switch. Ensuite, reliez vos appareils (ordinateur, imprimante, etc.) aux autres ports. Le voyant PWR doit s'allumer en vert, et les voyants LNK/ACT des ports actifs doivent s'allumer en vert ou ambre.

Que signifient les voyants LED sur le switch ?

Le voyant PWR (vert) indique que l'alimentation est présente. Les voyants LNK/ACT (verts ou ambre) indiquent l'état des ports : vert pour une liaison à 2,5 Gbps, ambre pour 100/1000 Mbps. S'ils clignotent, des données sont transmises. S'ils sont éteints, le port n'est pas connecté ou la liaison est défaillante.

Le switch est-il compatible avec des appareils anciens (100 Mbps) ?

Oui, chaque port est rétrocompatible avec les normes 100BASE-TX (100 Mbps) et 1000BASE-T (1 Gbps). Le switch ajuste automatiquement la vitesse selon l'appareil connecté.

Puis-je utiliser un câble Ethernet standard ?

Oui, utilisez des câbles Ethernet de catégorie 5e ou supérieure (Cat6 recommandé) pour des performances optimales à 2,5 Gbps.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur le switch et sur une prise fonctionnelle. Essayez une autre prise si nécessaire. Si le problème persiste, contactez le support Edimax.

Le switch nécessite-t-il une configuration logicielle ?

Non, le GS-1005BE est un commutateur non géré. Il fonctionne en plug and play : aucune configuration IP ou logicielle n'est requise.

Quelle est la consommation électrique du switch ?

La consommation est d'environ 5 W, ce qui le rend très économe en énergie. Il est recommandé de le laisser branché en permanence pour un réseau opérationnel.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits chimiques ni d'eau.

Le switch peut-il être monté au mur ?

Le manuel ne mentionne pas de support mural. Il est conçu pour être posé sur une surface plane. Veillez à ce qu'il soit bien ventilé.

Où trouver la notice complète en PDF ?

Vous pouvez télécharger le manuel au format PDF sur le site officiel d'Edimax : www.edimax.com/download. Saisissez le modèle GS-1005BE pour accéder aux documents.

MODE D'EMPLOI GS-1005BE Edimax

Guide d'installaon rapide

08-2020 / v1.0

Edimax Technology Co., Ltd.

I. Informaons sur le produit ....1

I-1. Contenu de l'emballage.... 2
I-2. Vue d'ensemble du matériel .... 2
1-3. État des voyants .... 3
II. Installaon Matérielle....3

Le modèle GS-1005BE de EDIMAX, équipé de cinq ports Gigabit Ethernet 2.5 est très facile à installer sans conguraon ni logiciel. De plus, si votre réseau est doté d'un mélange de capacités informaques anciennes et modernes, chaque port permet des connexions Ethernet standard à 100Mb/s, Fast Ethernet à 1000Mb/s ou Gigabit Ethernet à 2,5G. Ce switch permet de transférer des données à haute vitesse de façon able et il est parfait pour la connectivité réseau des maisons, des pets bureaux et des environnements des petes et moyennes entreprises.

Tous les documents supports sont accessibles grâce au lien ci-dessous ou au code QR :

hps://www.edimax.com/download

(Après avoir consulté le site Internet ociel de Edimax, saisissez le numéro de modèle "GS-1005BE" dans la barre de recherche pour trouver votre produit.)

Download

I-1. Contenu de l'emballage

Avant d'uliser ce produit, veuillez vérier que rien ne manque dans l'emballage et contactez votre revendeur pour lui réclamer les éléments manquants le cas échéant :

Adaptateur électrique (12V)

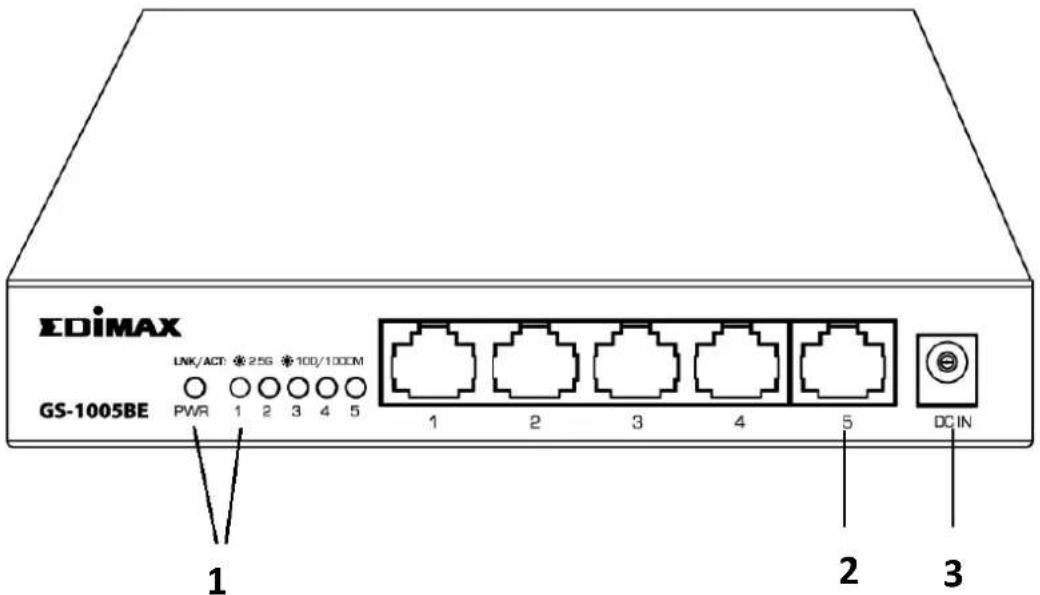

I-2. Vue d'ensemble du matériel

EDiMAX LNK/ACT: 25G 100/100CM GS-1005BE PWR 1 2 3 4 5 1 2 3 4 5 DC IN 1 2 3

N°	Descripf
1	Voyant (Alim, Liaison/Acvité)
2	5 ports LAN
3	Prise d'alimentaon

I-3. État des voyants

Foncon	Couleur	État	Descripf
Liaison/Ac vite	Vert /Ambre	Allumé	Port connecté
		Éteint	Port déconnecté ou défaut de liaison
		Clignote	Envoi et récepon des données.
ALIM	Vert	Allumé	En marche
		Éteint	Alimentaon coupée

Remarque : LIAISON/ACT,

- Vert = Liaison en 2.5G

- Ambre = Liaison en 100/1000M

II. Installaon Matérielle

Cee secon vous guide à travers les étapes nécessaires pour congurer le GS-1005BE.

1. Branchez l'adaptateur électrique dans une prise murale.

REMARQUE : Assurez-vous que le voyant "ALIM" s'allume vert.

EDIMAX LNK/ACT: 2.5G 100/1000M GS-1005BE PWR 1 2 3 4 5 1 2 3 4 5 DC IN

1. Branchez un câble Ethernet dans le port LAN du routeur.

REMARQUE : Assurez-vous que le voyant "LAN" s'allume vert ou ambre.

1. Branchez un câble Ethernet entre le port LAN et n'importe quel périphérique disposant d'un port Ethernet.

COPYRIGHT

Français: Cet équipement est conforme aux exigences essenelles et autres dispositions de la direcve 2014/30/EU.
