Marque	Edimax
Modèle	IGS1210P
Type de produit	Commutateur industriel PoE+
Dimensions (L x P x H)	210 x 160,6 x 46 mm
Poids	Environ 1,2 kg (estimation)
Alimentation	Double entrée redondante PWR1/PWR2 (bornier) + DC IN 48-55V CC, 2A minimum
Consommation électrique	Max. 130W (avec PoE)
Ports LAN	8 ports RJ-45 10/100/1000 Mbps avec PoE+ (802.3af/at)
Ports SFP	2 slots SFP 100/1000 Mbps
Budget PoE total	120W (estimation, voir notice)
Redondance d'alimentation	Oui, avec détection de panne via relais P-Fail
Protection	Mise à la terre via vis de terre
Voyants LED	PWR1, PWR2, P-Fail, PoE/Alert, PoE, LINK/ACT (ports), SFP
Température de fonctionnement	-40°C à 75°C (industriel)
Montage	Rail DIN ou mural (kit fourni)
Boîtier	Métallique, sans ventilateur
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Mettre à la terre avant utilisation. Ne pas ouvrir le boîtier. Utiliser une alimentation conforme aux normes.
Pièces détachées et réparabilité	Alimentation externe non fournie. Aucune pièce réparable par l'utilisateur. Contacter le support Edimax.
Informations générales	Notice disponible en PDF sur edimax.com. Compatible avec les réseaux industriels (automobile, automatisation, etc.).
Certifications	Directive 2014/30/UE (CEM)

FOIRE AUX QUESTIONS - IGS1210P Edimax

Comment installer le commutateur Edimax IGS1210P sur un rail DIN ?

Fixez le support du rail DIN fourni sur le commutateur. Insérez l'extrémité haute du support dans le rail DIN, puis poussez le bas pour verrouiller. Assurez-vous que le support est bien fixé.

Quelle est la fonction du voyant P-Fail ?

Le voyant P-Fail s'allume en vert si l'une des alimentations PWR1 ou PWR2 est défaillante ou débranchée. Il s'éteint lorsque les deux alimentations fonctionnent normalement.

Comment raccorder l'alimentation redondante ?

Insérez les fils CC négatif et positif dans les bornes PWR1 (V1-, V1+). Pour la redondance, répétez l'opération sur PWR2 (V2-, V2+). Serrez les vis pour maintenir les fils.

Quel est le budget PoE total du IGS1210P ?

Le budget PoE total est de 120W (estimation). La LED PoE/Alert s'allume si la consommation dépasse ce budget.

Puis-je utiliser simultanément les ports RJ-45 PoE et les ports SFP ?

Oui, les 8 ports RJ-45 PoE+ et les 2 ports SFP peuvent fonctionner simultanément. Les SFP servent pour les liaisons fibre ou cuivre à 100/1000 Mbps.

Que faire si le voyant PoE/Alert est allumé ?

Cela indique que la consommation PoE totale dépasse le budget. Débranchez certains appareils PoE ou réduisez leur consommation pour rétablir un fonctionnement normal.

Le commutateur peut-il être monté au mur ?

Oui, grâce aux trous de fixation et au boîtier métallique. Utilisez des vis appropriées (non fournies) pour le fixer solidement.

Comment câbler le relais d'alarme P-Fail ?

Insérez deux fils (sans polarité) dans le bornier marqué 'P-Fail'. Serrez les vis. Le relais se ferme lorsque les deux alimentations sont OK et s'ouvre en cas de panne d'une source.

Quelle est la tension d'entrée pour la prise DC IN ?

La prise DC IN accepte une tension de 48 à 55 V CC avec un courant d'au moins 2 A. Cette entrée est disponible uniquement sur les modèles IGS-1105P et IGS-1210P.

Où trouver la notice complète et les mises à jour ?

La notice complète est disponible sur le site officiel d'Edimax (www.edimax.com). Recherchez le modèle 'IGS-1210P' dans la section support pour télécharger les documents.

MODE D'EMPLOI IGS1210P Edimax

Guide d'installation rapide

10-2021/V1.0

Edimax Technology Co., Ltd.

I. Informations sur le produit.... 1

I-1. Contenu de I'emballage 2
I-2. Interface matérielle 3
I-3. Etat des voyants 6

II. Installation 8

II-1. Installer le Switch 8
II-2. Allumer le switch 9

II-2-1. Cabelles entrées électriques 9
II-2-2. Câbler le dispositif d'alarme P-Fail : 10
II-2-3. Entreie Alimentation CC : 10

II-3. Raccorder les dispositifs du réseau 11

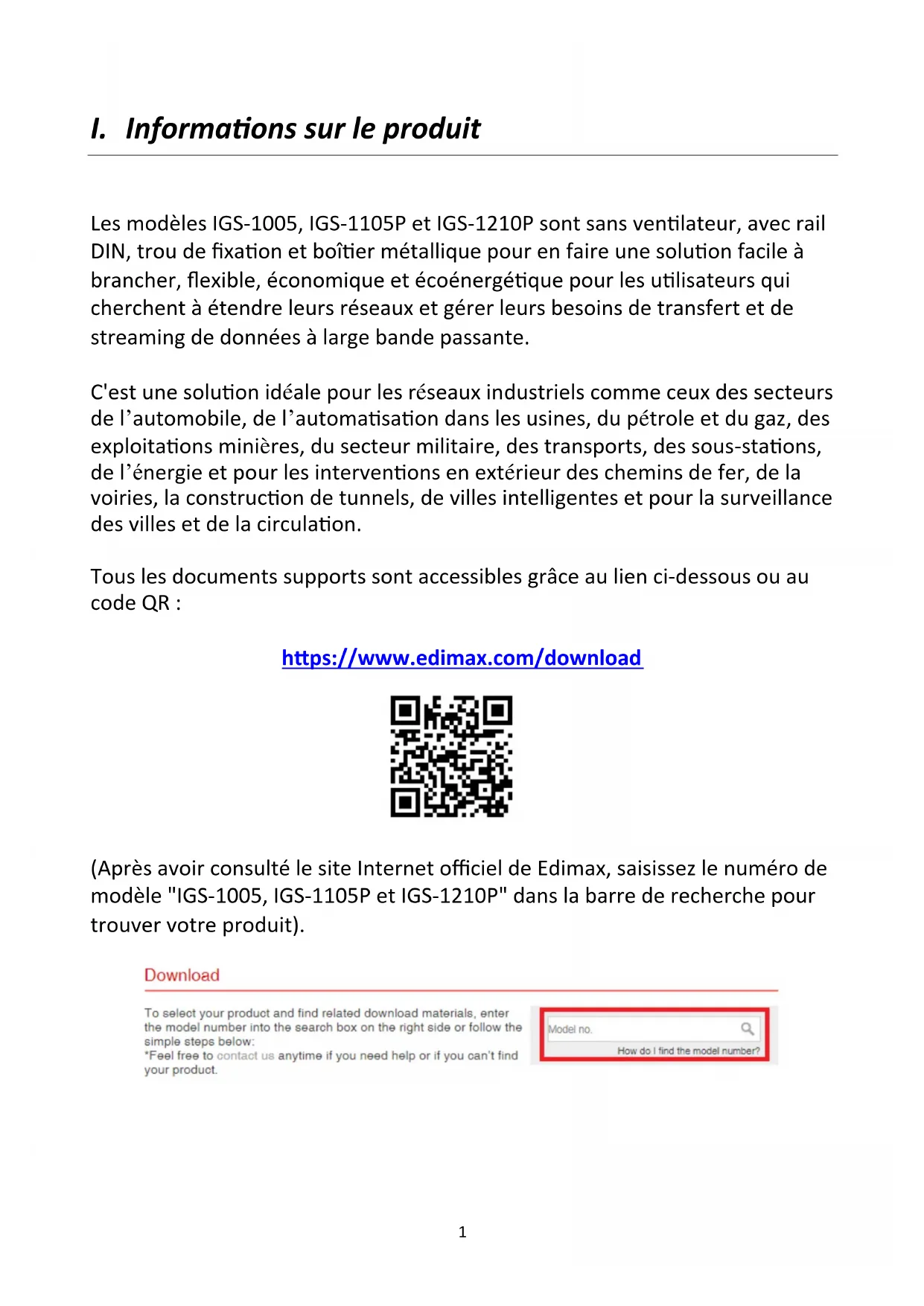

Les modèles IGS-1005, IGS-1105P et IGS-1210P sont sans ventilateur, avec rail DIN, trou de fixation et boîtier métallique pour en faire une solution facile à brancher,flexible,economique et écoénergétique pour les utilisateurs qui cherchent à étendre leurs réseaux et gérer leurs besoin de transfert et de streaming de données à large bande passante.

C'est une solution ideale pour les reseaux industriels comme ceux des secteurs de l'automobile, de l'automatisation dans les usines, du petrole et du gaz, des exploitations minières, du secteur militaire, des transports, des sous-stations, de l'énergie et pour les interventions en extérieur des chemins de fer, de la voiries, la construction de tunnels, de villes intelligentes et pour la surveillance des villes et de la circulation.

Tous les documents supports sont accessibles grâce au lien ci-dessous ou au code QR :

(Apres avoir consulté le site Internet officiel de Edimax, saisissez le numéro de modulo "IGS-1005, IGS-1105P et IGS-1210P" dans la barre de recherche pour trouver votre produit).

Download

I-1. Contenu de l'emballage

IGS-1005, IGS-1105P ou IGS-1210P
Boîtier de raccordement électrique CC

Kit de fixation Rail DIN

Guide d'installation

I-2. Interface matérielle

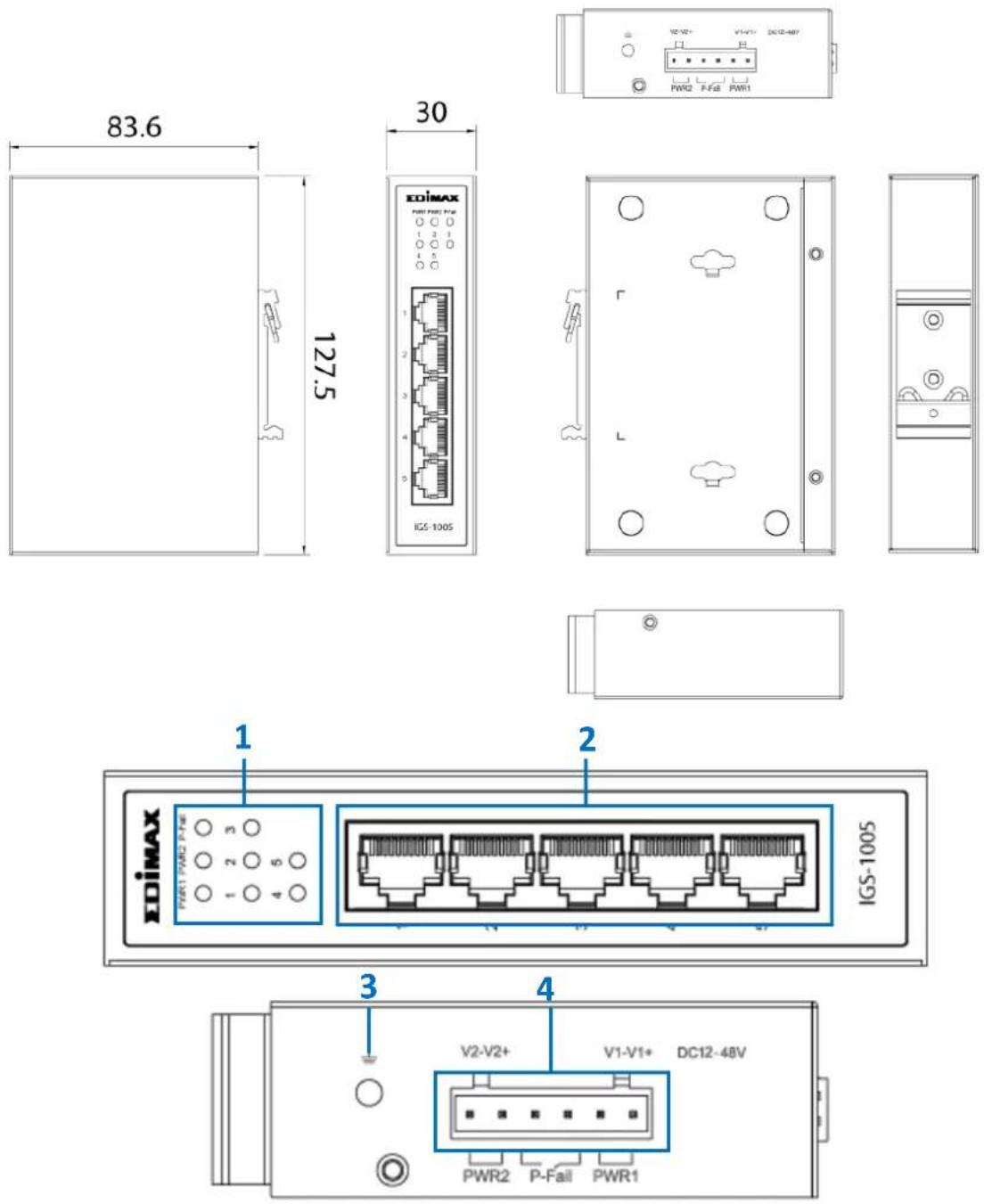

IGS-1005 Dimensions : 127,5(H) x 30(L) x 83,6(P) mm

N°	Désignation
1	LED (PWR1, PWR2, P-Fail, Link/ACT 1~5)
2	5 ports LAN
3	Vis de mise à la terre
4	Connecteur Power1/Power2/P-Fail

IGS-1105P Dimensions : 180(L) x 130(P) x 32(H) mm

N°	Désignation
1	LED (PoE/Alert, PWR3, PWR1, PWR2, P-Fail)
2	LED (PoE (1~4), LINK/ACT (1~4)), 4 ports LAN
3	LED (Link/ACT (5)), 1 port SFP
4	Vis de mise à la terre
5	Prise d'alimentation CC (48-55V)
6	Connecteur Power1/Power2/P-Fail

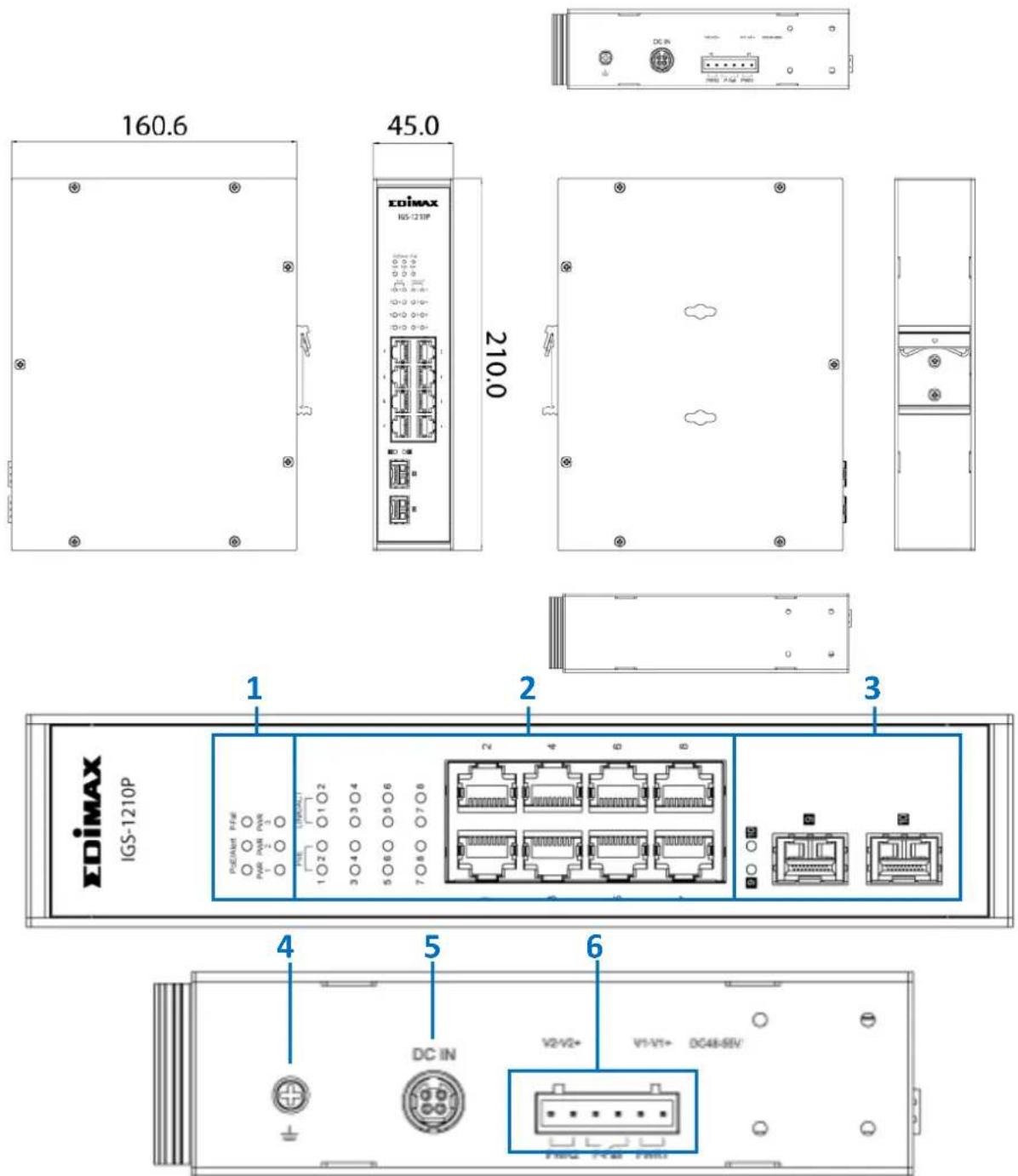

IGS-1210P Dimensions : 210(H) x 160,6(P) x 46(I) mm

N°	Désignation
1	LED (PoE/Alert, P-Fail, PWR1, PWR2, PWR3)
2	LED (PoE (1~8), LINK/ACT (1~8)), 8 ports LAN
3	LED (Link/ACT (8~9)), 2 ports SFP
4	Vis de mise à la terre
5	Prise d'alimentation CC (48-55V)
6	Connecteur Power1/Power2/P-Fail

I-3. État des voyants

IGS-1005

LED	Couleur	État	Désignation
P1(PWR1)	Vert	Allumée	Switch alimenté par PWR1
		Éteinte	PWR1 déconnecté oudéfaillant
P2(PWR2)	Vert	Allumée	Système alimenté par PWR2
		Éteinte	PWR2 déconnecté oudéfaillant
P-Fail	Vert	Allumée	PWR1 ou PWR2 défaillant.
		Éteinte	Switch alimenté par PWR1 et PWR2.
Port 1 à 5(Liaison/Activité)	Ambre	Allumée	Port connecté, liaison à10/100M
		Clignote	Envoi ou réception dedonnées
		Éteinte	Port déconnecté ou défautde liaison
	Vert	Allumée	Port connecté, liaison à1000M
		Clignote	Envoi ou réception dedonnées
		Éteinte	Port déconnecté ou défautde liaison
PWR1)	Vert	Allumée	Système alimenté par PWR1
		Éteinte	PWR1 déconnecté ou défaillant
P2(PWR2)	Vert	Allumée	Switch alimenté par PWR2
		Éteinte	PWR2 déconnecté ou défaillant
P3(Entrée DC IN)	Vert	Allumée	Switch alimenté par DC IN
		Éteinte	DC IN déconnectée ou défaillante
P-Fail	Vert	Allumée	PWR1 ou PWR2 défaillant.
		Éteinte	Switch alimenté par PWR1 et PWR2.
PoE/Alert	Vert	Allumée	La consommation PoE totale dépasse le budget PoE
		Éteinte	La consommation PoE totale est sous le budget PoE
PoE	Vert	Allumée	Alimentation vers apparEIls PoE
		Éteinte	Fonction PoE inactive
Liaison/Activité	Ambre	Allumée	Port connecté, liaison à 10/100M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
	Vert	Allumée	Port connecté, liaison à 1000M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
Port SFP	Vert	Allumée	Port connecté, liaison à 100/1000M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison

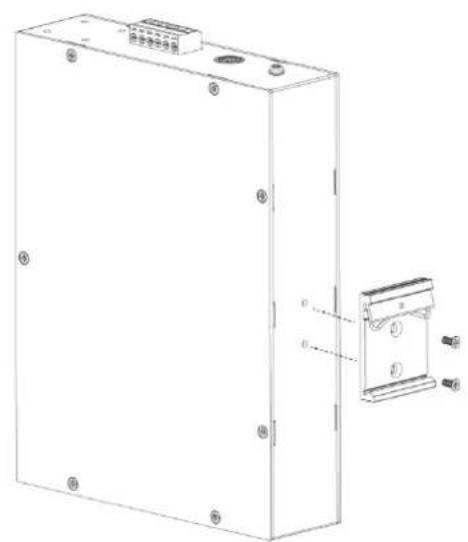

II-1. Installer le Switch

Le switch industriel peut être installé au mur ou sur le rail DIN. Respectez les instructions ci-dessous pour l'installer sur le rail DIN.

1. Fixez le support du rail DIN sur le switch.

1. Respectez les étapes ci-dessous pour installer le switch sur le rail DIN.

ÉTAPE1. Insérez l'extrémité haute du support du rail DIN dans le rail DIN par le haut.

ÉTAPE2. Poussez légèrement le bas du support du rail DIN dans le rail.

ÉTAPE3. Contrôlez que le support du rail DIN est fermement fixé au rail.

II-2. Allumer le switch

Raccordez le switch à l'alimentation électrique (vendue séparément).
Raccordez l'adaptateur électrique à la prise CC ou raccordez la source d'alimentation du rail DIN au boîtier de raccordement électrique. (Adaptateur électrique et alimentation électrique du Rail DIN NON fournies)

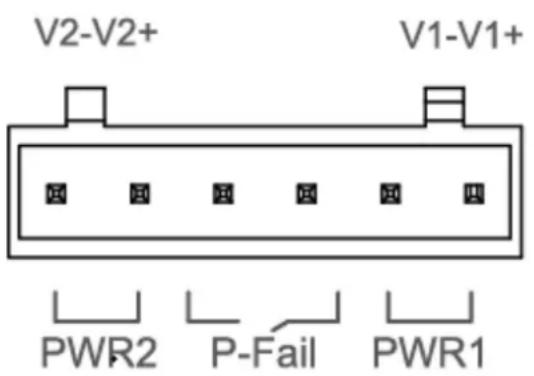

II-2-1. Câbler les entrées électriques

Les IGS-1005/IGS-1105P/IGS-1210P prennant en charge la redondance électrique. En cas de panne de l'une ou l'autre des alimentations, le switch continue de fonctionner normalement ce qui permet de garantir une source d'alimentation constante pour le système.

Le reliais P-Fail offre une précaution contre les pannes de courant potentielles. (Alimentation électrique Rail DIN NON fournie)

1. Insérez les fils CC négatif/positif respectivement dans les bornes PWR1 (V1-,V1+). Serrez les vis pour empêcher les fils de sortir.
2. Redondance électrique : Insérez les fils CC négatif/positif respectivement dans les bornes PWR2 (V2-,V2+). Serrez les vis pour empêcher les fils devoirir.

II-2-2. Câbler le dispositif d'alarme P-Fail :

Insérez les fils (pas de polarité électrique) dans le bloc "P-Fail" (Relais Alarme Défaut). Serrez les vis pour empêcher les fils de partager.

Si le "P-Fail" se déclenché, cela indique que l'une des alimentations électriques est débranchée ou défaillent.

II-2-3. Entrée Alimentation CC :

Entrée Alimentation CC : Pour IGS-1105P et IGS-1210P UNIQUEMENT.

Entree DC IN :48-55VCC, 2A ou plus

REMARQUE:

Adaptateur CA/CC NON fourni.
- Le P-Fail ne se déclenché pas si la prise "DC IN" est débranchée ou défailleante.

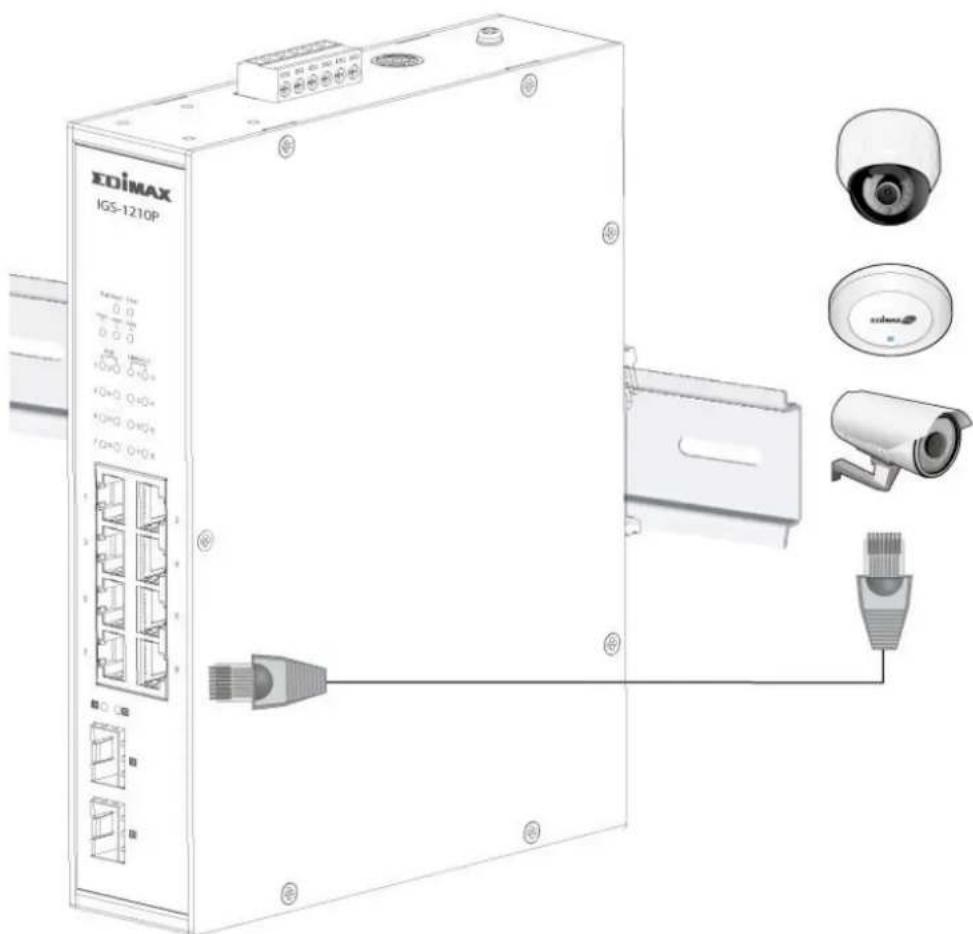

II-3. Raccorder les dispositifs du réseau

Raccordez le switch aux noeuds d'extrémité à l'aide d'un cable Ethernet Cat5e standard, comme le montre l'illustration ci-dessous et contrôle les LED pour confirmer que les connexions sont établies. Les procédures d'installation sont maintenant terminées.

COPYRIGHT

François: Cet équipement est conforme aux exigences essentielles et autres dispositions de la directive 2014/30/EU.
