ES-3205P - Commutateur Edimax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Fast Ethernet
Modèle	ES-3205P
Marque	Edimax
Nombre de ports	5 ports RJ-45 10/100 Mbps
Fonctionnalités réseau	Auto-MDI/MDI-X, compatible avec câbles droits ou croisés
Débit	10/100 Mbps (Fast Ethernet)
Type de câbles	UTP Catégorie 5, conforme EIA/TIA 568
Longueur maximale du câble	100 mètres entre le commutateur et l'appareil connecté
Alimentation	Adaptateur secteur externe (5 V DC, 1 A)
Consommation électrique	Environ 5 W
Voyants	Alimentation (vert), Lien/Activité par port (vert)
Dimensions (L x P x H)	120 x 80 x 30 mm
Poids	200 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Installation	Sur bureau ou mural, prévoir espace pour ventilation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de produits abrasifs
Consignes de sécurité	Ne pas exposer à l'eau, à la chaleur, ni obstruer les orifices de ventilation
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le revendeur en cas de problème
Contenu de l'emballage	Commutateur, manuel d'utilisation, adaptateur secteur, kit de montage
Garantie	Garantie constructeur 2 ans (sous réserve des conditions locales)

FOIRE AUX QUESTIONS - ES-3205P Edimax

Comment brancher le commutateur Edimax ES-3205P ?

Raccordez le câble réseau au port RJ45 du commutateur et à l'appareil réseau (ordinateur, imprimante, etc.). Utilisez un câble UTP Catégorie 5 d'une longueur maximale de 100 mètres. Branchez ensuite l'adaptateur secteur sur le commutateur et sur une prise électrique. Le voyant vert d'alimentation doit s'allumer.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur le commutateur et sur une prise de courant fonctionnelle. Assurez-vous que la fiche d'alimentation est bien enfoncée dans la prise du commutateur. Si le problème persiste, contactez votre revendeur.

Quels types de câbles réseau puis-je utiliser ?

Ce commutateur prend en charge l'Auto-MDI/MDI-X, vous pouvez donc utiliser des câbles droits ou croisés. Utilisez de préférence des câbles UTP de catégorie 5 ou supérieure pour des performances optimales.

Comment résoudre une absence de connexion réseau ?

Vérifiez que l'appareil connecté est allumé et que le câble est correctement branché aux deux extrémités. Assurez-vous que le câble ne dépasse pas 100 mètres et qu'il est conforme aux normes EIA/TIA 568. Si le voyant LNK/ACT ne s'allume pas, essayez un autre câble ou port.

Puis-je monter le commutateur au mur ?

Oui, le commutateur peut être monté au mur à l'aide du kit de montage fourni. Assurez-vous de fixer solidement les vis et de respecter les conditions de ventilation.

Quelles sont les conditions d'utilisation recommandées ?

Placez le commutateur dans un endroit sec et ventilé, à l'abri de la lumière directe du soleil et des sources de chaleur. La température ambiante doit être comprise entre 0°C et 40°C, avec une humidité relative de 10% à 90% (sans condensation).

Comment entretenir le commutateur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits chimiques ou abrasifs. Veillez à ne pas obstruer les orifices de ventilation.

Le commutateur supporte-t-il le Gigabit Ethernet ?

Non, le modèle ES-3205P est un commutateur Fast Ethernet (10/100 Mbps). Il n'est pas compatible Gigabit Ethernet.

Que faire en cas de panne ?

Ce produit ne contient aucune pièce réparable par l'utilisateur. Contactez votre revendeur ou le service client Edimax pour obtenir de l'aide. Conservez la preuve d'achat pour la garantie.

Puis-je connecter plusieurs commutateurs en cascade ?

Oui, vous pouvez relier plusieurs commutateurs en utilisant un port RJ45 de chaque commutateur. Respectez la longueur maximale de 100 mètres entre deux commutateurs.

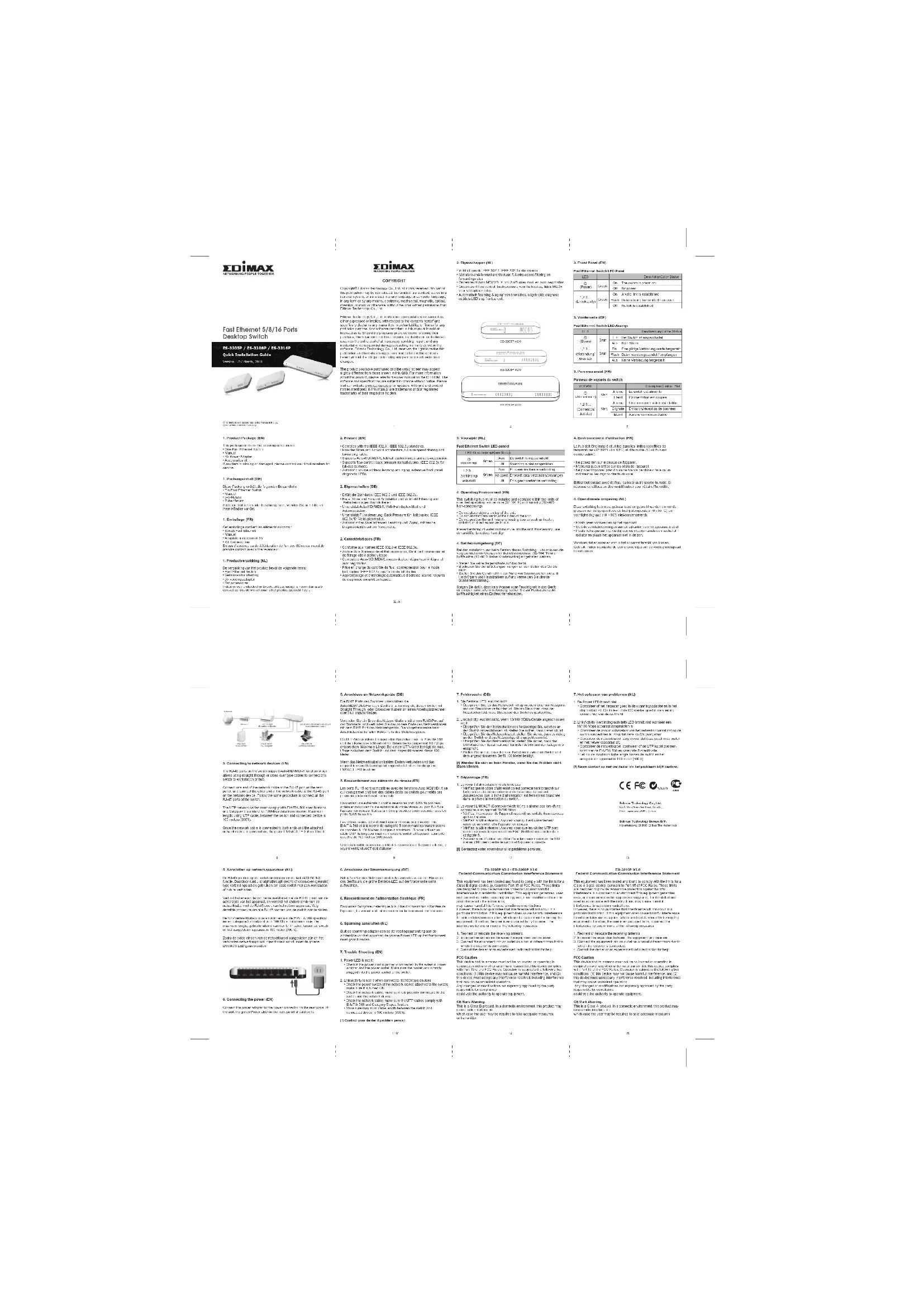

MODE D'EMPLOI ES-3205P Edimax

Cet emballage contient les éléments suivants

- Switch Fast Ether

- Manuel - Adantateur de courant 5e

- Kit d'access

En cas d'absence ou de détérioration de l'un des éléments, merci de

prandini contazl avec votre Nivishomur.

1. Productverpakking (NL)

Panneau de voyants du switch

VOYANT			DescriptionCouleur Etat
(Alimentation)	Vert	Allumé	Le switch est alimenté
		Éxaint	L'alimentation est coupée
1,2,3,...(Connexion/Activité)	Vert	Allumé	Une connexion valide est établie
		Clignote	Émission/réception de données
		Éxaint	Aucune connexion établie

1. Environnement d'utilisation (FR)

Le hub doit être installé et utilisé dans les limites spécifiées de

températures (

2018年1月1日

• Ne positz non sur la dessisi de l'apparail. • Nohurez aucun orifice sur les côte de l'envase

• Ne placez l'appareil près d'aucune source de chaleur telle qu'un

radiateur ou les rayons directs du soleil.

Evitez tout contact avec de l'eau ou toute autre source humide. Sà

necessary, tr.

1. Operationele omgeving (NL)

Les ports RJ-45 sont compatibles avec les fonctions Auto-MDI/MDI-X ce qui vous permet d'utiliser des câbles droits ou croisés pour reliés ces prises au poste de travail ou au hub.

Raccordez une extrémité du câble réseau au port RJ45 du panneau arrière et raccordez l'autre extrémité du câble réseau au port RJ45 de l'appareil en réseau. Suivez la même procédure pour raccorder tous les ports RJ45 du switch.

Les câbles réseau UTP doivent être conformes aux prescriptions EIA/TIA 568 et à la norme de catégorie 5 concernant les transmissions de données à 100 Mo/sec. Longueur maximum : Si vous utilisez un câble UTP, la longueur maximum entre le switch et l'appareil connecté doit être de 100 mètres (300pieds).

Une fois le câble réseau raccordé des deux cotés et l'appareil allumé, le voyant vert LINK/ACT doit s'allumer.

[Non-Text]

3

6. Raccordement de l'alimentation électrique (FR)

Raccelez l'orientateurs d'entrique à la prise d'alimentation, à l'arrière de

l'accordes. Naépapatéur effectique la frisé d'alimentation à haîmer de l'appareil ; Le voyant vert l'alimentation sur la face avant doit s'allumer.

1. Dépannage (ER)

2. Le voyant d'alimentation ne s'altitude pas • Vérifiez que le câble d'alimentation est correctement branché sur l'adaptateur électrique externe et dans la prise de courant. Assurez-vous que la fiche d'alimentation est fermement branchée dans la prise d'alimentation du switch

3. Le voyant LNK/ACT (Connexion/Activité) ne s'allume pas lors d'une connexion à un appareil 10/100 Mo/s • Verifiez l'interrupteur de l'appareil raccordé au switch; Assurez-vous qu'il soit allumé.

- Vérifiez la câble réseau ; Assurez-vous qu'il est correctement naccordé au switch et à l'appareil en réseau. - Vérifiez la câble réseau ; Assurez-vous que les câbles UTP sont conformes avec les prescriptions EIA/TIA568 et avec celles de la catégorie 5. - Assurez-vous d'utiliser un câble d'une longueur maximum de 100 mètres (300 pleats) entre le switch et l'appareil connecté.

[1] Contactez votre revendeur si le problème persiste.

1

[Non-Text]

ES-3205P V2.0 / ES-3208P V2.0

dans les limites spécifiées de ) et d'hybridé /10=90% case

•

"annexeil

Otités de l'appareil.

u soleil.

ou toute autre avenue l'impôt. Si

ficateur pour réduire l'humidité.

[Non-Text]
