IGS1005 - Commutateur Edimax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur industriel
Marque	Edimax
Modèle	IGS-1005
Dimensions (H x L x P)	127,5 x 30 x 83,6 mm
Nombre de ports	5 ports LAN 10/100/1000 Mbps
Alimentation	Double entrée redondante (PWR1, PWR2) via bornier à vis
Tension d'alimentation	12-48 V CC (non spécifié exactement, adaptée aux environnements industriels)
Fonctions principales	Montage rail DIN ou mural, boîtier métallique, ventilation passive, indicateurs LED d'état, redondance d'alimentation, alarme P-Fail
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants. Débrancher avant entretien.
Sécurité	Mise à la terre via vis de terre. Utilisation en intérieur ou en armoire IP20. Respecter les normes électriques locales.
Pièces détachées et réparabilité	Aucune pièce détachable. Contacter le SAV Edimax pour tout problème. Réparation par technicien agréé.
Informations générales	Notice d'utilisation disponible en PDF sur le site Edimax. Garantie : consulter le revendeur.

FOIRE AUX QUESTIONS - IGS1005 Edimax

Comment installer le commutateur Edimax IGS-1005 sur un rail DIN ?

Fixez le support du rail DIN fourni sur le commutateur, puis insérez l'extrémité haute dans le rail, poussez le bas pour enclencher. Vérifiez la fixation solide.

Quelle est la signification des voyants LED sur l'IGS-1005 ?

Les LED PWR1 et PWR2 indiquent l'état de chaque alimentation (verte : alimentée). P-Fail s'allume si une alimentation est défaillante. Les LED Link/ACT des ports sont ambre pour 10/100M et verte pour 1000M, clignotent en cas d'activité.

Comment brancher l'alimentation sur l'IGS-1005 ?

Utilisez le bornier à vis : connectez le fil négatif à V1- et positif à V1+ pour PWR1. Pour la redondance, répétez sur V2- et V2+ pour PWR2. Serrez les vis.

Que faire si le voyant P-Fail est allumé ?

Cela indique que l'une des alimentations (PWR1 ou PWR2) est déconnectée ou défaillante. Vérifiez les connexions et l'alimentation correspondante.

Puis-je utiliser une alimentation externe avec l'IGS-1005 ?

Oui, l'IGS-1005 accepte une alimentation CC via le bornier. La tension n'est pas spécifiée dans la notice, mais typiquement 12-48 V CC. Utilisez une source adaptée à l'environnement industriel.

Quels types de câbles Ethernet utiliser avec ce commutateur ?

Utilisez des câbles Ethernet Cat5e ou supérieurs pour des performances 10/100/1000 Mbps.

Comment réinitialiser l'IGS-1005 aux paramètres d'usine ?

Ce modèle ne dispose pas de bouton de réinitialisation. La configuration est matérielle ; aucun paramètre logiciel n'est stocké. Pour tout problème, consultez la notice.

L'IGS-1005 peut-il être monté au mur ?

Oui, il est conçu pour un montage mural ou sur rail DIN. Utilisez les trous de fixation au dos du boîtier pour le montage mural.

Quelle est la consommation électrique de l'IGS-1005 ?

La consommation n'est pas précisée dans la notice. En tant que commutateur non-PoE, elle est généralement faible, inférieure à 5 W.

Où puis-je télécharger la notice complète de l'IGS-1005 ?

La notice est disponible sur le site officiel d'Edimax. Recherchez le modèle 'IGS-1005' dans la section de téléchargement.

MODE D'EMPLOI IGS1005 Edimax

Guide d'installation rapide

10-2021 / V1.0

Edimax Technology Co., Ltd.

I. Informations sur le produit......1

I-1. Contenu de l'emballage.... 2
I-2. Interface matérielle.... 3
I-3. État des voyants.... 6

II. Installation 8

II-1. Installer le Switch.... 8

II-2. Allumer le switch.... 9

II-2-1. Câbler les entrées électriques ......9
II-2-2. Câbler le dispositif d'alarme P-Fail :....10
II-2-3. Entrée Alimentation CC : 10

II-3. Raccorder les dispositifs du réseau ....11

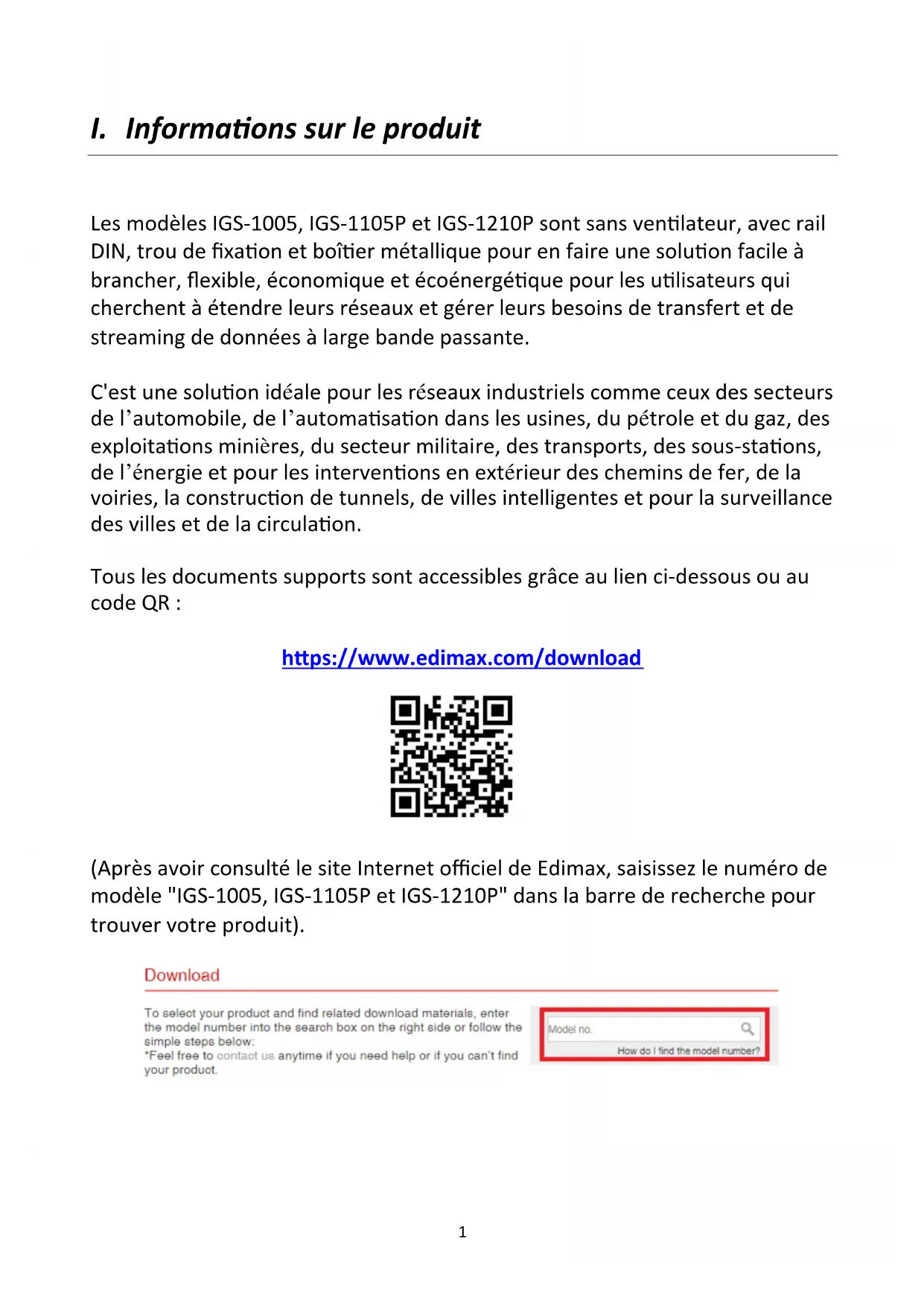

Les modèles IGS-1005, IGS-1105P et IGS-1210P sont sans ventilateur, avec rail DIN, trou de fixation et boîtier métallique pour en faire une solution facile à brancher, flexible, économique et écoénergétique pour les utilisateurs qui cherchent à étendre leurs réseaux et gérer leurs besoins de transfert et de streaming de données à large bande passante.

C'est une solution idéale pour les réseaux industriels comme ceux des secteurs de l'automobile, de l'automatisation dans les usines, du pétrole et du gaz, des exploitations minières, du secteur militaire, des transports, des sous-stations, de l'énergie et pour les interventions en extérieur des chemins de fer, de la voiries, la construction de tunnels, de villes intelligentes et pour la surveillance des villes et de la circulation.

Tous les documents supports sont accessibles grâce au lien ci-dessous ou au code QR :

(Après avoir consulté le site Internet officiel de Edimax, saisissez le numéro de modèle "IGS-1005, IGS-1105P et IGS-1210P" dans la barre de recherche pour trouver votre produit).

Download

I-1. Contenu de l'emballage

IGS-1005, IGS-1105P ou IGS-1210P
Boîtier de raccordement électrique CC

Guide d'installation

I-2. Interface matérielle

IGS-1005 Dimensions : 127,5(H) x 30(L) x 83,6(P) mm

N°	Désignation
1	LED (PWR1, PWR2, P-Fail, Link/ACT 1~5)
2	5 ports LAN
3	Vis de mise à la terre
4	Connecteur Power1/Power2/P-Fail

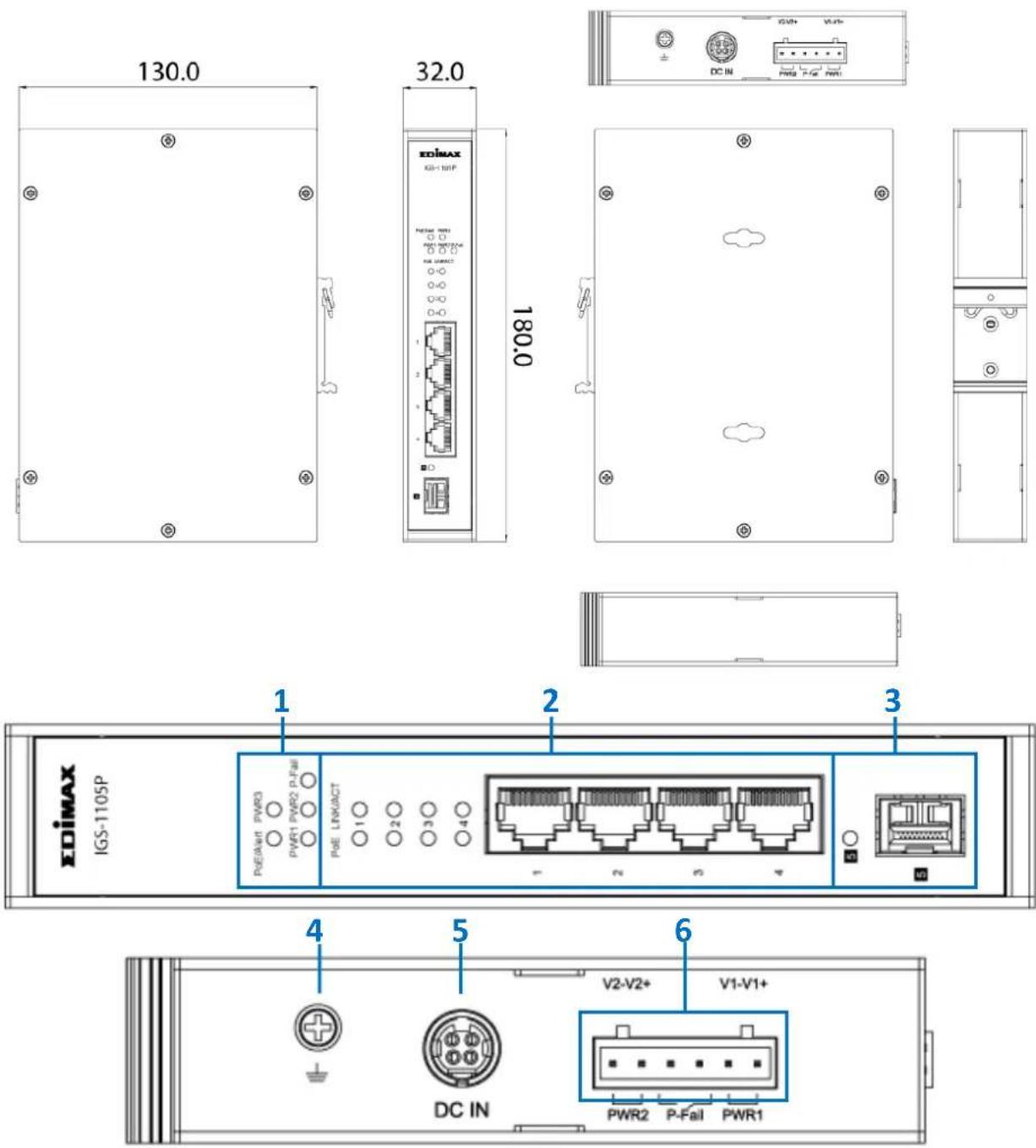

IGS-1105P Dimensions : 180(L) x 130(P) x 32(H) mm

130.0 32.0 EDIMAX IGS-1105P 180.0 EDIMAX IGS-1105P PVEI/WR PWR3 PWR1 PWR2 P-Fail PSE LINKACT 1 2 3 4 V2-V2+ V1-V1+ DC IN PWR2 P-Fail PWR1 1 2 3 4 6

N°	Désignation
1	LED (PoE/Alert, PWR3, PWR1, PWR2, P-Fail)
2	LED (PoE (1~4), LINK/ACT (1~4)), 4 ports LAN
3	LED (Link/ACT (5)), 1 port SFP
4	Vis de mise à la terre
5	Prise d'alimentation CC (48-55V)
6	Connecteur Power1/Power2/P-Fail

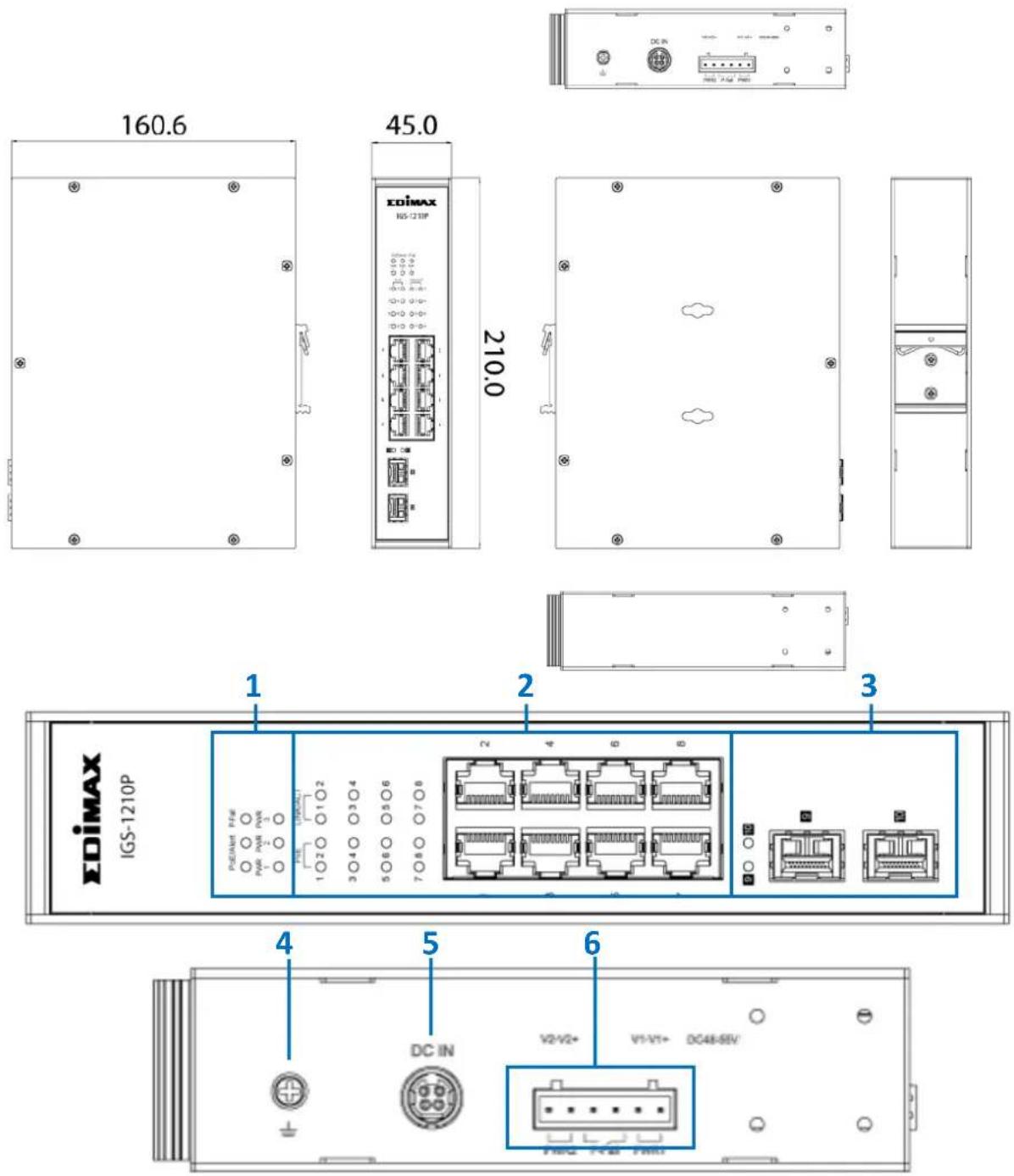

IGS-1210P Dimensions : 210(H) x 160,6(P) x 46(I) mm

160.6 45.0 210.0 1 2 3 EDIMAX IGS-1210P EDIMAX IGS-1210P EDIMAX IGS-1210P EDIMAX IGS-1210P EDIMAX IGS-1210P EDIMAX IGS-1210P EDIMAX IGS-1210P EDIMAX IGS-1210P EDIMAX IGS- 1210P EDIMAX IGS- 1210P EDIMAX IGS- 1210P EDIMAX IGS- 1210P EDIMAX IGS- 1210P EDIMAX IGS- 1210P EDIMAX IGS- 1210P EDIMAX IGS- 1710P EDIMAX IGS- 1710P EDIMAX IGS- 1710P EDIMAX IGS- 1710P EDIMAX IGS- 1710P EDIMAX IGS- 1710P EDIMAX IGS- 1710P EDIMAX IGS- 1718P EDIMAX IGS- 1718P EDIMAX IGS- 1718P EDIMAX IGS- 1718P EDIMAX IGS- 1718P EDIMAX IGS- 1718P EDIMAX IGS- 1718P EDIMAX IGS- 1718P

N°	Désignation
1	LED (PoE/Alert, P-Fail, PWR1, PWR2, PWR3)
2	LED (PoE (1~8), LINK/ACT (1~8)), 8 ports LAN
3	LED (Link/ACT (8~9)), 2 ports SFP
4	Vis de mise à la terre
5	Prise d'alimentation CC (48-55V)
6	Connecteur Power1/Power2/P-Fail

I-3. État des voyants

IGS-1005

LED	Couleur	État	Désignation
P1(PWR1)	Vert	Allumée	Switch alimenté par PWR1
		Éteinte	PWR1 déconnecté ou défaillant
P2(PWR2)	Vert	Allumée	Système alimenté par PWR2
		Éteinte	PWR2 déconnecté ou défaillant
P-Fail	Vert	Allumée	PWR1 ou PWR2 défaillant.
		Éteinte	Switch alimenté par PWR1 et PWR2.
Port 1 à 5(Liaison/Activité)	Ambre	Allumée	Port connecté, liaison à 10/100M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
	Vert	Allumée	Port connecté, liaison à 1000M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
PWR1)	Vert	Allumée	Système alimenté par PWR1
		Éteinte	PWR1 déconnecté ou défaillant
P2 (PWR2)	Vert	Allumée	Switch alimenté par PWR2
		Éteinte	PWR2 déconnecté ou défaillant
P3 (Entrée DC IN)	Vert	Allumée	Switch alimenté par DC IN
		Éteinte	DC IN déconnectée ou défaillante
P-Fail	Vert	Allumée	PWR1 ou PWR2 défaillant.
		Éteinte	Switch alimenté par PWR1 et PWR2.
PoE/Alert	Vert	Allumée	La consommation PoE totale dépasse le budget PoE
		Éteinte	La consommation PoE totale est sous le budget PoE
PoE	Vert	Allumée	Alimentation vers appareils PoE
		Éteinte	Fonction PoE inactive
Liaison/Activité	Ambre	Allumée	Port connecté, liaison à 10/100M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
	Vert	Allumée	Port connecté, liaison à 1000M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
Port SFP	Vert	Allumée	Port connecté, liaison à 100/1000M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison

II-1. Installer le Switch

Le switch industriel peut être installé au mur ou sur le rail DIN. Respectez les instructions ci-dessous pour l'installer sur le rail DIN.

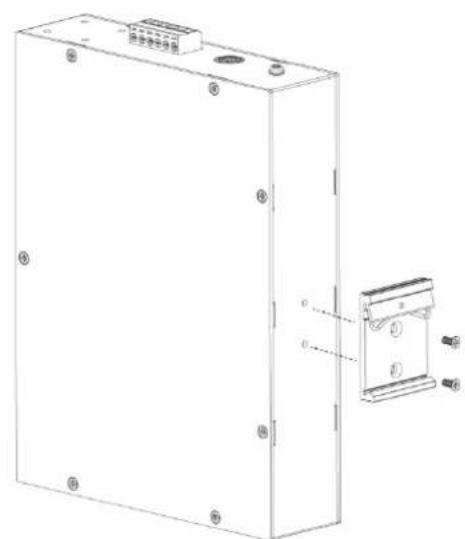

1. Fixez le support du rail DIN sur le switch.

1. Respectez les étapes ci-dessous pour installer le switch sur le rail DIN.

1 2

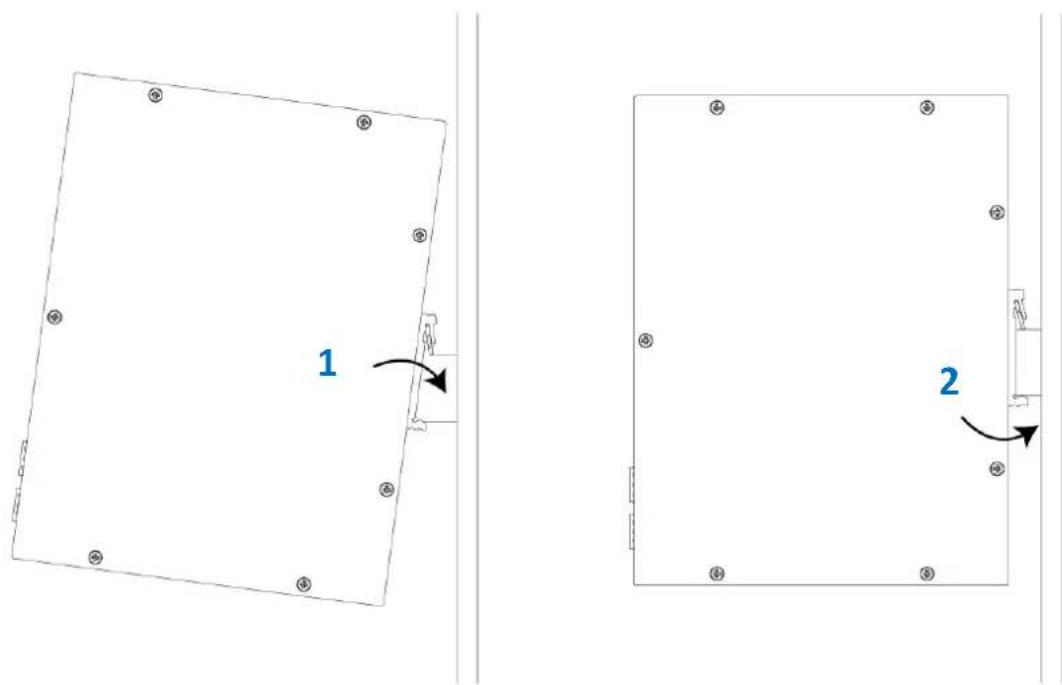

ÉTAPE1. Insérez l'extrémité haute du support du rail DIN dans le rail DIN par le haut.

ÉTAPE2. Poussez légèrement le bas du support du rail DIN dans le rail.

ÉTAPE3. Contrôlez que le support du rail DIN est fermement fixé au rail.

II-2. Allumer le switch

Raccordez le switch à l'alimentation électrique (vendue séparément). Raccordez l'adaptateur électrique à la prise CC ou raccordez la source d'alimentation du rail DIN au boîtier de raccordement électrique. (Adaptateur électrique et alimentation électrique du Rail DIN NON fournies)

II-2-1. Câbler les entrées électriques

Les IGS-1005/IGS-1105P/IGS-1210P prennent en charge la redondance électrique. En cas de panne de l'une ou l'autre des alimentations, le switch continue de fonctionner normalement ce qui permet de garantir une source d'alimentation constante pour le système.

Le relais P-Fail offre une précaution contre les pannes de courant potentielles. (Alimentation électrique Rail DIN NON fournie)

V2-V2+ V1-V1+ PWR2 P-Fail PWR1

1. Insérez les fils CC négatif/positif respectivement dans les bornes PWR1 (V1-, V1+). Serrez les vis pour empêcher les fils de sortir.

2. Redondance électrique : Insérez les fils CC négatif/positif respectivement dans les bornes PWR2 (V2-, V2+). Serrez les vis pour empêcher les fils de sortir.

II-2-2. Câbler le dispositif d'alarme P-Fail :

V2-V2+ V1-V1+ PWR2 P-Fail PWR1

Insérez les fils (pas de polarité électrique) dans le bloc "P-Fail" (Relais Alarme Défaut). Serrez les vis pour empêcher les fils de sortir.

Si le "P-Fail" se déclenche, cela indique que l'une des alimentations électriques est débranchée ou défaillante.

II-2-3. Entrée Alimentation CC :

Entrée Alimentation CC : Pour IGS-1105P et IGS-1210P UNIQUEMENT.

Entrée DC IN : 48-55VCC, 2A ou plus

REMARQUE :

● Adaptateur CA/CC NON fourni.
- Le P-Fail ne se déclenche pas si la prise "DC IN" est débranchée ou défaillante.

II-3. Raccorder les dispositifs du réseau

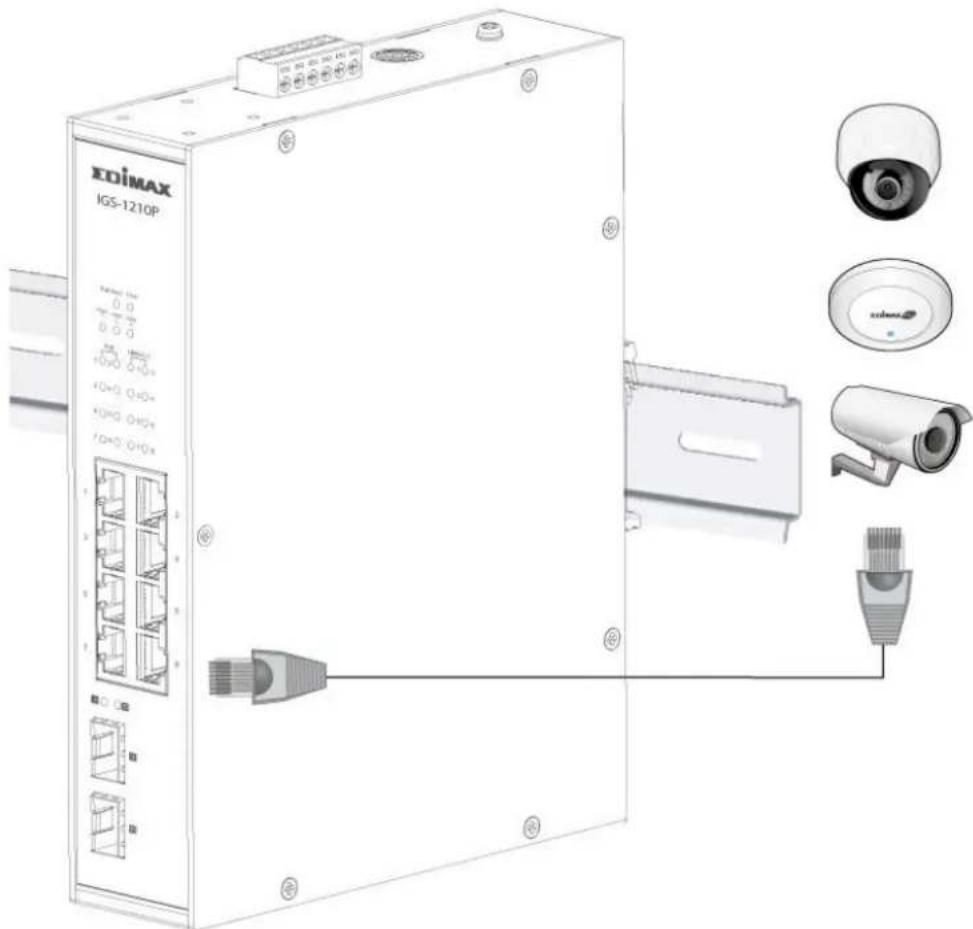

Raccordez le switch aux nœuds d'extrémité à l'aide d'un câble Ethernet Cat5e standard, comme le montre l'illustration ci-dessous et contrôlez les LED pour confirmer que les connexions sont établies. Les procédures d'installation sont maintenant terminées.

XOIMAX IGS-1210P 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90
