IEW-7811UTC - Carte réseau / adaptateur Edimax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Wi-Fi USB
Marque	Edimax
Modèle	IEW-7811UTC
Interface	USB 2.0 Type A
Systèmes d'exploitation compatibles	Windows 10/11, Linux
Prise en charge Plug and Play	Oui (Windows)
Fonction WPS	Oui, via logiciel dédié
Alimentation	Alimentation via port USB (5V)
Voyant d'état	Clignotant rapide (connecté), lent (non connecté), éteint (aucune activité)
Sécurité	Conforme CE ; utiliser uniquement en intérieur ; éviter les liquides, l'humidité et les sources de chaleur ; ne pas ouvrir ni réparer soi-même
Nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec non pelucheux
Environnement d'utilisation	Intérieur uniquement
Certification	Directive 2014/53/UE et 2014/35/UE (CE)
Contenu de l'emballage	Adaptateur USB, notice d'utilisation
Installation	Insérer dans un port USB ; pour Windows, Plug and Play automatique ou installation du pilote depuis le site Edimax
Connexion réseau	Sélectionner le SSID et saisir le mot de passe
Réparabilité	Aucune pièce réparable par l'utilisateur ; ne pas démonter
Utilisation prévue	Ajouter la connectivité Wi-Fi à un ordinateur
Type de connexion	Sans fil (Wi-Fi)
Méthode de connexion avancée	WPS (Wi-Fi Protected Setup)

FOIRE AUX QUESTIONS - IEW-7811UTC Edimax

Pourquoi l'icône Réseau n'apparaît-elle pas après insertion de l'adaptateur ?

Le Plug and Play n'est pas pris en charge sur votre système. Téléchargez et installez le pilote depuis le site Edimax (section III-2).

Après installation du pilote, l'icône Réseau ne s'affiche toujours pas, pourquoi ?

Pour Windows 7, faites un clic droit sur Date/heure, Propriétés, activez l'élément système 'Réseau'. Sous Windows 10/11, vérifiez les paramètres de la barre des tâches.

Comment utiliser la fonction WPS avec cet adaptateur ?

Installez d'abord le pilote, puis appuyez sur le bouton WPS de votre routeur. Utilisez le logiciel WPS fourni (ou suivez la section V-1 de la notice).

Puis-je utiliser cet adaptateur sur un système Linux ?

Oui, Linux est pris en charge. Veuillez consulter le site Edimax pour les pilotes Linux appropriés.

Que faire si l'adaptateur n'est pas reconnu ?

Assurez-vous d'avoir installé le pilote correct. Redémarrez l'ordinateur. Essayez un autre port USB. Si le problème persiste, consultez le support Edimax.

L'adaptateur chauffe-t-il normalement ?

Une légère chaleur est normale pendant l'utilisation. Si la température devient excessive, débranchez l'adaptateur et contactez le service client.

Comment nettoyer l'adaptateur ?

Débranchez-le, puis essuyez-le avec un chiffon sec non pelucheux. N'utilisez pas de produits liquides.

Puis-je utiliser cet adaptateur à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. Exposer à l'extérieur peut l'endommager.

Quelle est la portée du Wi-Fi avec cet adaptateur ?

La portée dépend de l'environnement et du routeur. Généralement, elle est comparable à celle d'autres adaptateurs USB Wi-Fi.

Où puis-je télécharger les derniers pilotes ?

Rendez-vous sur le site Edimax (www.edimax.com), saisissez le nom du modèle IEW-7811UTC, et téléchargez le pilote correspondant à votre système d'exploitation.

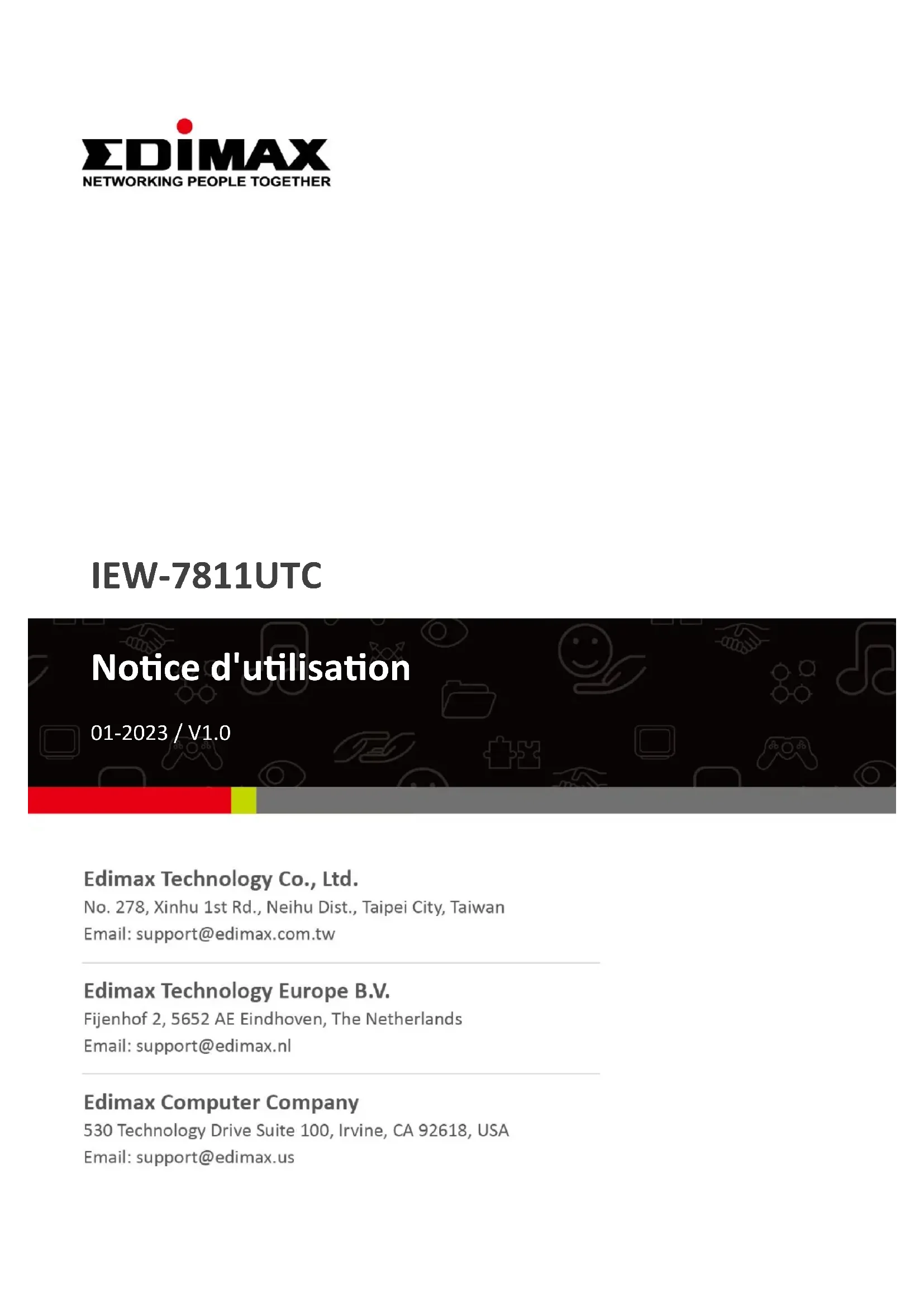

MODE D'EMPLOI IEW-7811UTC Edimax

Notice d'utilisation

01-2023 / V1.0

Edimax Technology Co., Ltd.

I. Informations sur le produit .... 1

I-1. Contenu de l'emballage....1
I-2. Présentation dumatériel .....1
I-4. Système pris en charge....1

II. Installation Windows Plug and Play...... 2

II-2. Plug-and-Play....2
II-3. Sélectionner le réseau Wi-Fi et se connecter.....3

III. Installation du pilote Windows 5

III-1. Insérer l'adaptateur USB ....5
III-2. Télécharger et Installer le pilote......5
III-3. Connexion à un réseau Wi-Fi......8

IV. Fonction avancée......10

V-1. WPS logiciel 10

V. Foire aux Questions (FAQ) ......11

VI. Plus d'informations......11

VII. Consignes de sécurité ....12

VIII. Déclaration de conformité CE simplifiée .....12

I. Informations sur le produit

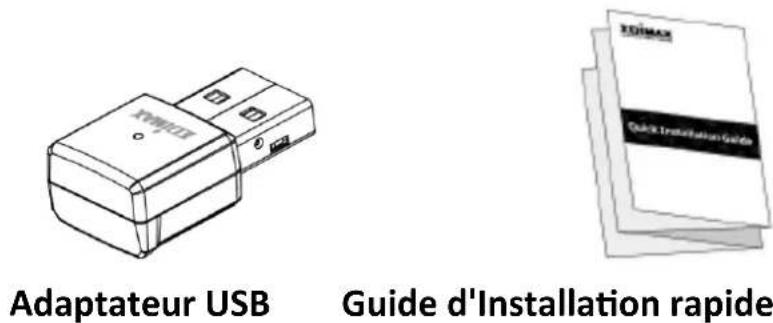

I-1. Contenu de l'emballage

I-2. Présentation dumatériel

Voyant USB 2.0 Type A Connecteur

I-3. État des voyants

État des voyants	Descriptif
Clignote rapidement	Connecté
Clignote lentement	Non connecté
Éteint	Aucune activité sans fil

I-4. Système pris en charge

- Windows 10 / 11

- Linux

*D'autres informations sur la version peuvent figurées sur le site Internet EDIMAX.

II. Installation Windows Plug and Play

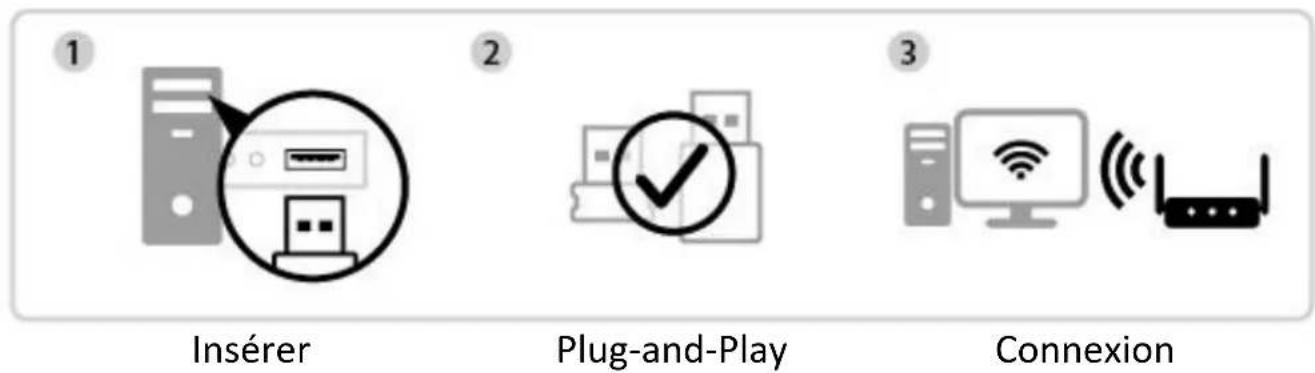

1 Insérer 2 Plug-and-Play 3 Connexion

II-1. Insérer l'adaptateur USB

1. Insérez l'adaptateur USB dans le port USB puis allumez votre ordinateur.

Ne forcez jamais pour insérer l'adaptateur USB.

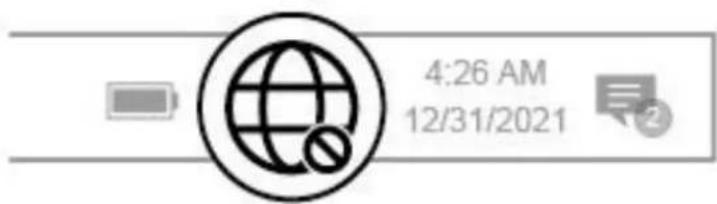

1. L'icône Réseau apparaît dans le coin inférieur droit de la barre des tâches Windows si la fonction Plug-and-Play est prise en charge. (Si l'icône Réseau n'apparaît pas, consultez la section VI. FAQ->Q1)

Notez que l'icône Réseau peut différer en fonction de la version de votre système d'exploitation.

Si votre système d'exploitation ne reconnaît pas l'adaptateur USB, vous devez installer un pilote supplémentaire sur votre ordinateur. Consultez la "section III".

II-3. Sélectionner le réseau Wi-Fi et se connecter

Sélectionnez votre réseau Wi-Fi (SSID), cliquez sur "Connexion" et saisissez le mot de passe s'il est demandé.

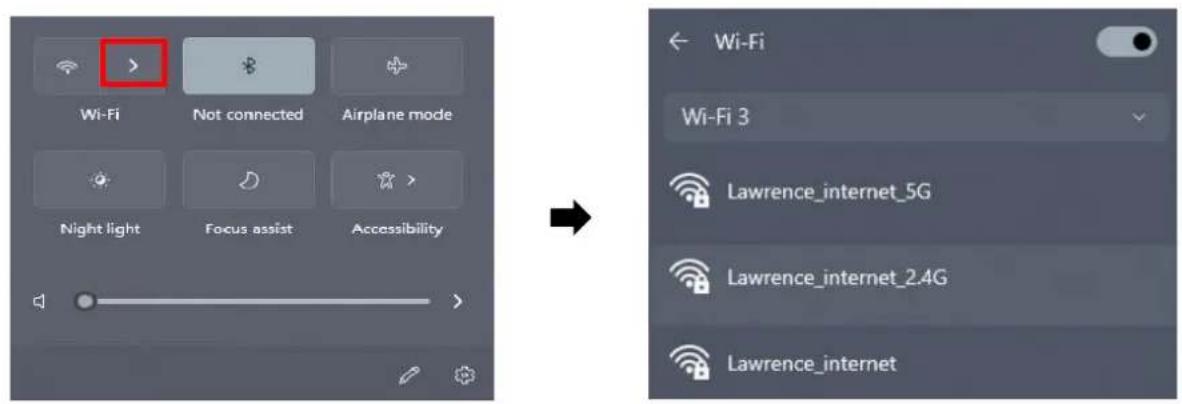

1. Les utilisateurs de Windows 11 doivent cliquer sur l'icône Réseau puis sur la flèche vers la droite pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter. Passez à l'étape 3 si un mot de passe est demandé.

Wi-Fi Not connected Airplane mode Night light Focus assist Accessibility Wi-Fi Wi-Fi 3 Lawrence_internet_5G Lawrence_internet_2.4G Lawrence_internet

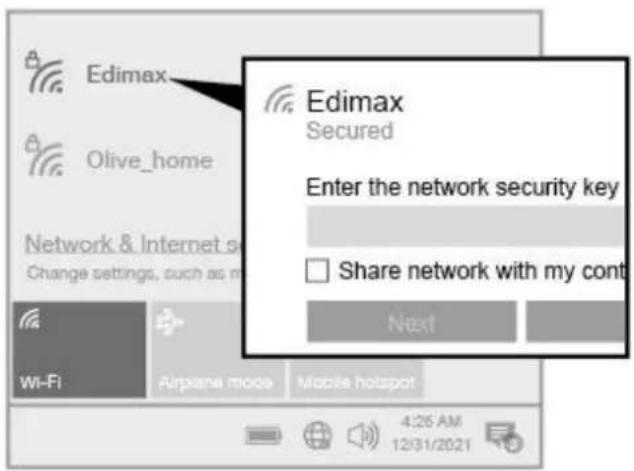

1. Les utilisateurs de Windows 10 doivent cliquer sur l'icône Réseau pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter.

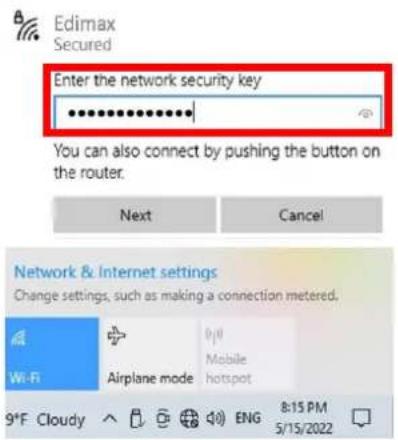

1. Saisissez le mot de passe s'il est demandé.

1. Établissez la connexion Wi-Fi et vous pouvez accéder à Internet dès que l'icône Wi-Fi apparaît dans le coin inférieur droit de la barre des tâches Windows.

^ □ 📋 [图标] ENG

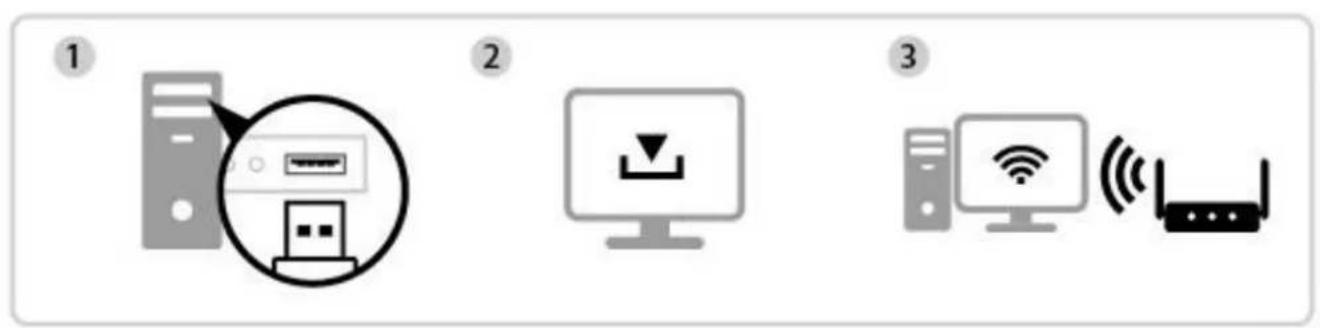

III. Installation du pilote Windows

Insérer
Télécharger et installer le pilote
Connexion

III-1. Insérer l'adaptateur USB

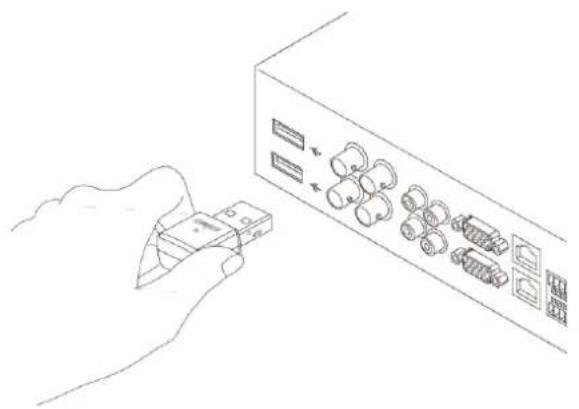

1. Insérez l'adaptateur USB dans un port USB puis allumez votre ordinateur.

Ne forcez jamais pour insérer l'adaptateur USB.

III-2. Télécharger et Installer le pilote

1. Le pilote est disponible sur le site Internet Edimax.

Si votre ordinateur ne peut pas accéder à Internet directement, utilisez un appareil connecté à Internet à la place.

1. Saisissez le numéro de modèle puis cliquez sur pour continuer.

Download

1. Cliquez sur le numéro de modèle.

Veillez à ce que le numéro de modèle corresponde bien à votre adaptateur USB.

1. Faites défiler la page Internet vers le bas et sélectionnez la bonne version OS. Déplacez le curseur sur "l'icône Télécharger" 🎨 et sauvegardez le pilote sur le bureau de l'ordinateur ou à un autre emplacement.

Veillez à bien télécharger la bonne version.

Title	File Type	File Size
IEW-7811UTC Windows DriverSupport OS:Windows 10/11 (Version : 1.0.0.0) 2023-01-12	ZIP	28.04 MB

Copiez d'abord le pilote sur une clé USB si vous avez téléchargé le pilote sur un autre appareil connecté à Internet, puis insérez la clé USB dans l'ordinateur sur lequel vous utiliserez l'adaptateur Wi-Fi USB.

1. Déplacez le curseur sur le pilote et décompressez le fichier. Une fois la décompression effectuée, accédez au dossier et cliquez sur le fichier "setup.exe" pour continuer.

1. Une fois la procédure d'installation lancée, cliquez sur "Oui" pour continuer.

1. Lorsque l'installation est terminée, il vous sera demandé si vous souhaitez redémarrer l'ordinateur tout de suite ou plus tard. Sélectionnez "Oui" et cliquez sur "Terminer" pour continuer.

1. Veillez à bien redémarrer votre PC avant de passer à l'étape suivante.

III-3. Connexion à un réseau Wi-Fi

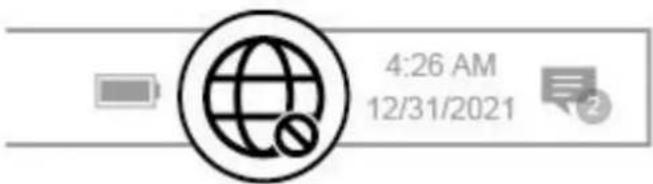

1. Après avoir redémarré votre ordinateur, l'icône Réseau apparaît, dans le coin inférieur droit de la barre des tâches Windows. (Consultez la section VI. FAQ->Q2)

Notez que l'icône Réseau peut différer en fonction de la version de votre système d'exploitation.

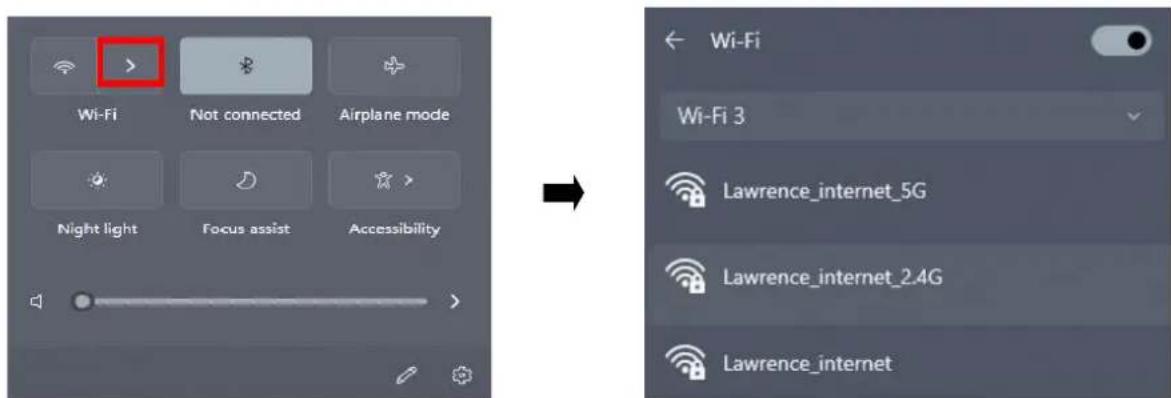

1. Les utilisateurs de Windows 11 doivent cliquer sur l'icône Réseau 📁 puis sur la flèche vers la droite ➤ pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter. Passez à l'étape 4 si un mot de passe est demandé.

Wi-Fi Not connected Airplane mode Night light Focus assist Accessibility → Wi-Fi Wi-Fi 3 Lawrence_internet_5G Lawrence_internet_2.4G Lawrence_internet

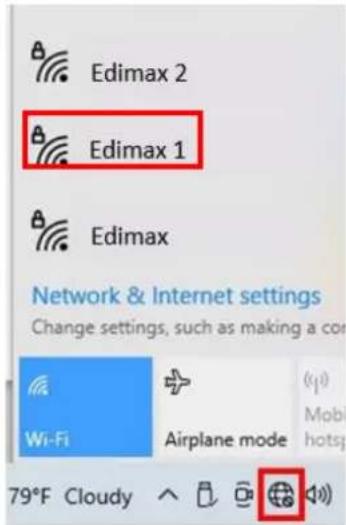

1. Les utilisateurs de Windows 10 doivent cliquer sur l'icône Réseau pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter.

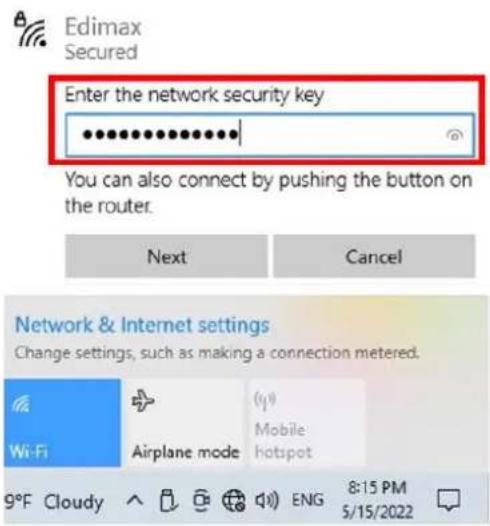

1. Saisissez le mot de passe s'il est demandé.

1. Établissez la connexion Wi-Fi et vous pouvez accéder à Internet dès que l'icône Wi-Fi apparaît dans le coin inférieur droit de la barre des tâches Windows.

^ B E [ ] (0) ENG

Le WPS, Configuration Wi-Fi Protégée, est une façon supplémentaire simple d'établir des connexions entre des appareils compatibles WPS quand vous utilisez l'adaptateur Wi-Fi sur un ordinateur Windows. Lorsque le WPS est activé correctement pour deux appareils compatibles, ces derniers établissent automatiquement une connexion entre eux sans avoir besoin de mot de passe.

V-1. WPS logiciel

1. Pour prendre en charge le WPS, l'installation d'un pilote est nécessaire. Consultez la section III pour d'abord installer le pilote.
2. Sur votre routeur ou PA Wi-Fi, appuyez sur le bouton WPS pendant le temps nécessaire pour activer le WPS.

Consultez la notice de votre routeur ou PA Wi-Fi pour activer le WPS correctement.

1. Sur l'adaptateur USB, consultez la section III-2 et passez l'étape "Saisir le mot de passe" si les procédures sont correctes.
2. L'établissement de la connexion prend du temps. Une fois la connexion établie, vous pouvez accéder à Internet directement.

Q1. Pourquoi l'icône Réseau n'apparaît-elle pas dans la barre des tâches Windows ?

A. Le Plug-and-Play n'est pris en charge par votre ordinateur pour cet appareil. Consultez la section III-2 pour télécharger et installer le pilote et réessayez.

Q2. Une fois le pilote installé, pourquoi l'icône Réseau n'apparaît-elle pas dans la barre des tâches Windows ?

A. Pour Windows 7, effectuez un clic-droit sur "Date et heure" sur la barre des tâches et sélectionnez "Propriétés". Recherchez l'élément système "Réseau", et paramétrez le comportement sur "Activé". L'icône Réseau apparaîtra ensuite dans la barre des tâches Windows.

VI. Plus d'informations

Pour obtenir plus de précisions, visitez notre site Internet en utilisant l'URL suivante ou scannez le code QR :

Recherchez le numéro de modèle pour accéder à la bonne page.

Download

Les directives de sécurité générale qui suivent sont là pour vous aider à garantir votre propre sécurité et pour protéger votre produit d'éventuels dommages. Pensez à consulter la notice d'utilisation du produit pour en savoir plus.

• Ce produit n'est destiné à servir qu'à l'intérieur.
• L'électricité statique peut nuire aux composants électroniques. Déchargez toute l'électricité statique de votre corps (en touchant une barre métallique reliée à la terre par exemple) avant de toucher le produit.
• Le produit ne contient aucune pièce réparable par l'utilisateur. Ne tentez jamais de réparer le produit et de le démonter.
• Ne renversez pas de nourriture ou de liquide sur le produit et n'insérez jamais aucun objet dans les ouvertures.
• N'utilisez pas ce produit près de liquides, dans des zones très humides ou avec trop de condensation.
• Gardez le produit loin des radiateurs et des autres sources de chaleur.
• Cet appareil n'est pas destiné à être utilisé par des enfants.
• Veillez à toujours débrancher le produit de l'alimentation électrique avant de le nettoyer et à n'utiliser qu'un chiffon sec non pelucheux pour le nettoyage

VIII. Déclaration de conformité CE simplifiée

Par la présente, Edimax Technology déclare que l'équipement radio de type Adaptateur Wi-Fi USB est conforme aux Directives 2014/53/UE et 2014/35/UE.

Le texte intégral de la déclaration de conformité européenne est disponible à l'adresse Internet suivante :

https://www.edimax.com/download/doc

Français: Cet équipement est conforme aux exigences essentielles et autres dispositions de la directive 2014/53/EU, 2014/35/EU.
