EN-9320TX-E - Carte réseau / adaptateur Edimax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau / adaptateur
Marque	Edimax
Modèle	EN-9320TX-E
Interface	PCI Express (x4 ou supérieur)
Débit maximal	10 Gbps
Connecteur	SFP+ (pour émetteur-récepteur 10 Gigabit)
Systèmes d'exploitation supportés	Windows 7, 8, 8.1, 10 ; Windows Server 2008, 2008 R2, 2012, 2012 R2
Dimensions (approx.)	12 cm x 7 cm x 2 cm (carte standard)
Poids	~100 g
Alimentation	Via le bus PCI Express
Consommation électrique	~10 W (estimation)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Voyants LED	DÉBIT (vert=10G, ambre=5/2,5/1G, éteint=100M) ; LIAISON/ACT (vert fixe=liaison, clignotant=activité)
Contenu de l'emballage	Carte réseau, support bas pour carte PCIe, CD-ROM avec pilotes et guide, guide d'installation rapide
Fonctions principales	Connexion réseau haut débit 10 GbE, compatible avec les normes Ethernet, support Jumbo Frame, VLAN, etc.
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Débrancher l'ordinateur avant installation. Éviter les décharges électrostatiques. Utiliser dans un environnement sec.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le support Edimax en cas de panne.
Informations générales	Conforme à la directive 2014/30/EU. Fabriqué par Edimax Technology Co., Ltd.

FOIRE AUX QUESTIONS - EN-9320TX-E Edimax

Quels systèmes d'exploitation sont compatibles avec l'Edimax EN-9320TX-E ?

Le pilote supporte Windows 7, 8, 8.1, 10 ainsi que Windows Server 2008, 2008 R2, 2012, 2012 R2.

Quel type de slot PCI Express est nécessaire ?

La carte nécessite un logement PCI Express x4 ou supérieur (x8, x16) pour fonctionner à pleine vitesse.

Puis-je utiliser un câble Ethernet standard avec ce adaptateur ?

Non, le connecteur est de type SFP+. Vous devez utiliser un émetteur-récepteur SFP+ 10 Gigabit et une fibre optique ou un câble DAC adapté.

Comment installer le pilote sous Windows ?

Insérez le CD fourni et exécutez l'assistant. Cliquez sur 'Install Driver' et suivez les instructions. Vous pouvez aussi télécharger le pilote depuis le site Edimax.

Que signifient les voyants lumineux ?

Le voyant DÉBIT indique la vitesse : vert pour 10 Gbps, ambre pour 5/2,5/1 Gbps, éteint pour 100 Mbps. Le voyant LIAISON/ACT vert fixe = liaison établie, clignotant = activité, éteint = pas de liaison.

Comment désinstaller le pilote ?

Allez dans le Panneau de configuration > Programmes > Désinstaller un programme. Sélectionnez 'Edimax 10 Gigabit Ethernet SFP+ PCI Express Adapter' et cliquez sur Désinstaller.

La carte est-elle compatible avec les émetteurs-récepteurs SFP 10/100/1000 ?

Non, elle n'est compatible qu'avec les émetteurs-récepteurs SFP+ 10 Gigabit. Les modules 1 Gbps ne fonctionneront pas.

Puis-je installer la carte dans un slot PCIe x1 ?

Non, la carte nécessite un slot x4 ou plus. Un slot x1 n'a pas assez de voies pour supporter 10 Gbps.

Que faire si l'ordinateur ne détecte pas la carte ?

Vérifiez que la carte est bien insérée dans un slot PCIe compatible. Assurez-vous que le pilote est installé. Testez dans un autre slot si possible.

Où trouver le guide d'installation multilingue ?

Le guide multilingue est inclus sur le CD-ROM. Ouvrez le dossier 'Autorun' et cliquez sur 'Multilingual QIG' ou 'GIR multilingue'.

MODE D'EMPLOI EN-9320TX-E Edimax

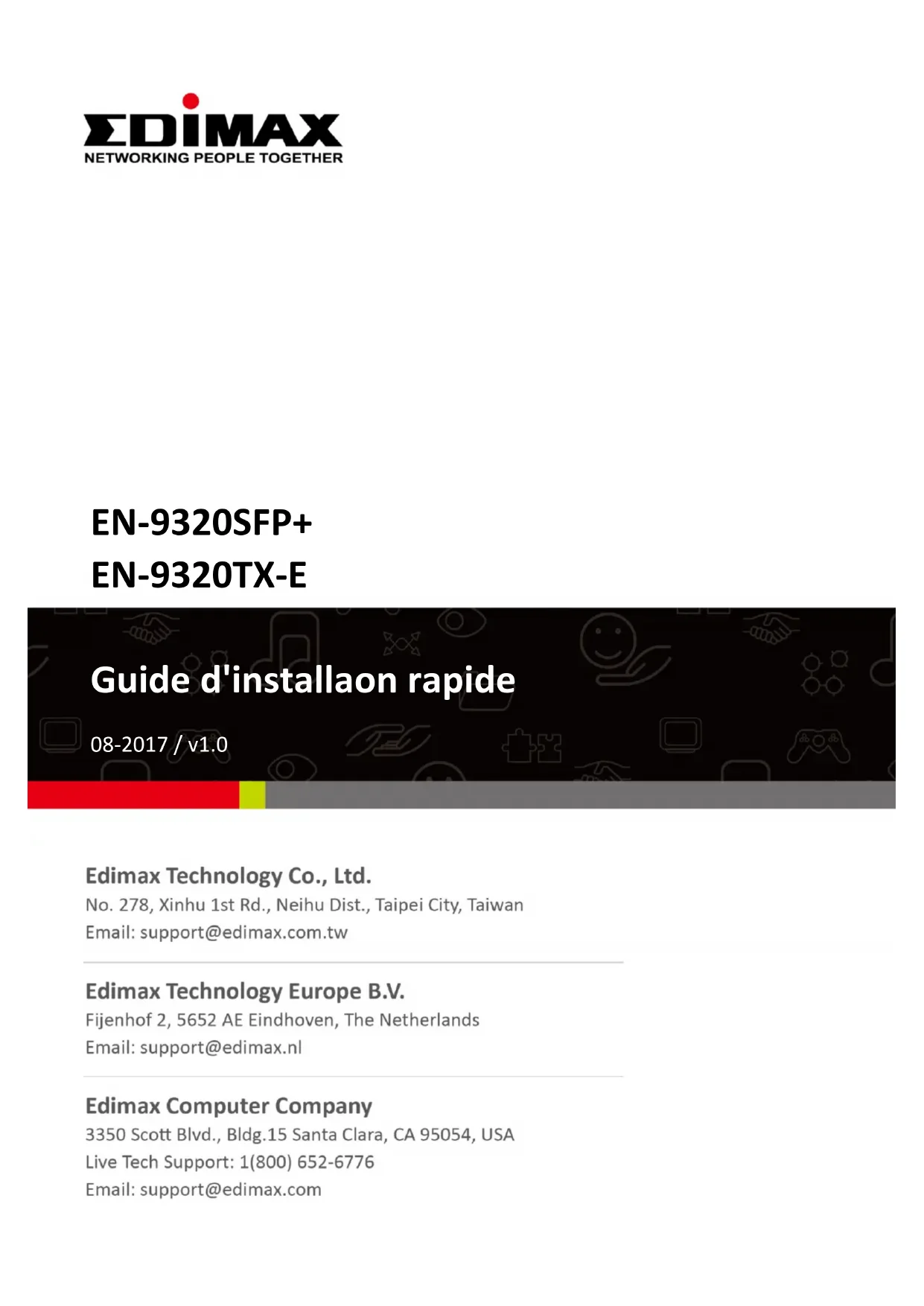

Guide d'installaon rapide

08-2017 / v1.0

Edimax Technology Co., Ltd.

I. Informaons sur le produit.... 1

I-1. Contenu de l'emballage....1
I-2. État des voyants....1
I-3. Prérequis système ....1

II. Installaon Matérielle 2

III. Assistant de conguraon.... 3

III-1. Installaon du pilote....3
III-2. Désinstallaon du pilote....8
III-2-1. Windows Vista, 7, 8.1 & 10....8

Mul-Language Quick Installaon Guide (QIG) on the CD

Français: Veuillez trouver l'français G.I.R ci-joint dans le CD

I. Informaons sur le produit

Le EN-9320SFP+/EN-9320TX-E est un adaptateur 10 Gigabit Ethernet PCI Express hautement performant pour serveurs.

I-1. Contenu de l'emballage

Support bas pour carte PCIe

I-2. État des voyants

VOYANT	État	Dénion
DÉBIT	Vert	10Gbps
	Ambre	5Gbps / 2,5Gbps / 1Gbps
	Éteint	100Mbps
LIAISON/ACT	Vert xe	Liaison établie
	Vert clignotant	Acvité ou transmission de données
	Éteint	Aucune liaison

I-3. Prérequis système

• Windows 7/8/8.1/10, Windows Server 2012, 2012 R2, 2008, 2008 R2
• Disque dur : 100Mo
• Lecteur CD-ROM
• Logement PCI Express disponible (x4 ou plus)

• SFP 10 Gigabit + émueur-récepteur (non compatible avec les émieurs-récepteurs SFP 10/100/1000 Mbps)

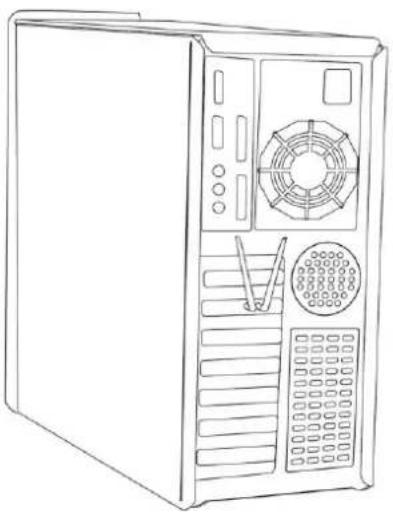

• Éteignez et débranchez votre ordinateur et rerez le capot.

Consultez le manuel d'ulisaon de votre ordinateur si vous ne savez pas comment rerer le capot ni trouver le logement PCIe.

1. Localisez votre logement PCIe disponible et rerez le cache métallique à l'arrière de l'ordinateur en le dévissant. Insérez la carte Ethernet dans le logement PCIe vide.

Un support plus pet pour carte PCIe est également disponible dans l'emballage.

1. Fixez la carte en place en vissant la vis du cache métallique que vous avez reré à l'étape précédente. Refermez le capot de votre ordinateur.

III-1. Installaon du pilote

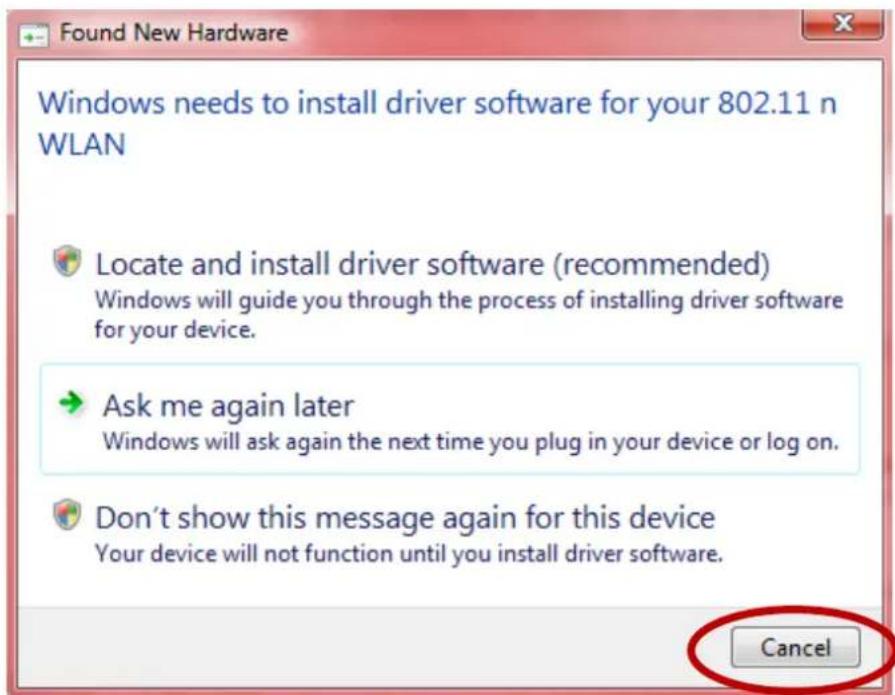

1. Allumez votre ordinateur et si le message Windows "Nouveau matériel trouvé" apparaît, fermez-le.

1. Insérez le CD-ROM inclus dans le lecteur de CD de votre ordinateur.

L'assistant de conguraon est également disponible en téléchargement depuis le site Internet Edimax.

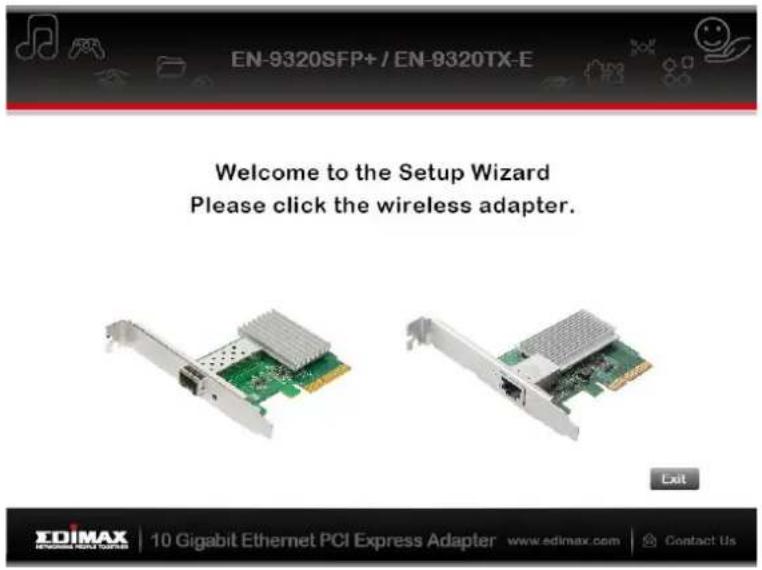

1. L'assistant de configuraon s'ouvre comme illustré ci-dessous. Cliquez sur l'adaptateur PCIe sans I pour connuer.

Si le CD ne s'exécute pas automaquement ou si vous avez téléchargé l'assistant de conguraon, parcourez le dossier "Autorun" du CD.

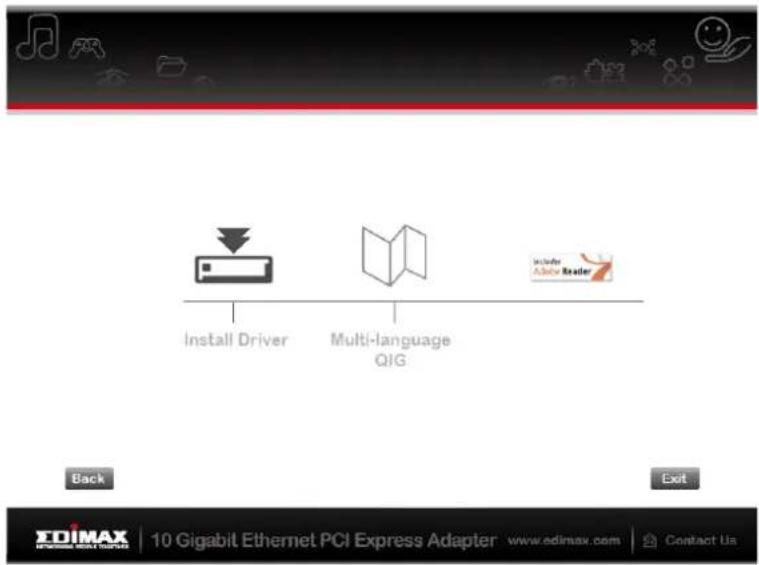

1. Cliquez sur "Install Driver" (Installer le pilote) pour installer les pilotes de votre EN-9320SFP+/EN-9320TX-E.

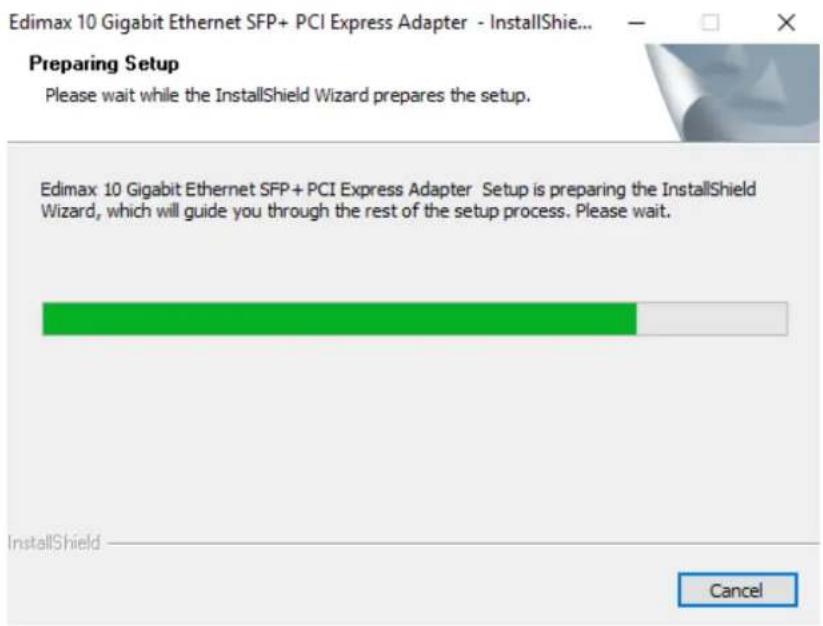

1. Paentez pendant que l'assistant de conguraon prépare l'installaon des pilotes.

1. Cliquez sur "Suivant" pour installer le pilote.

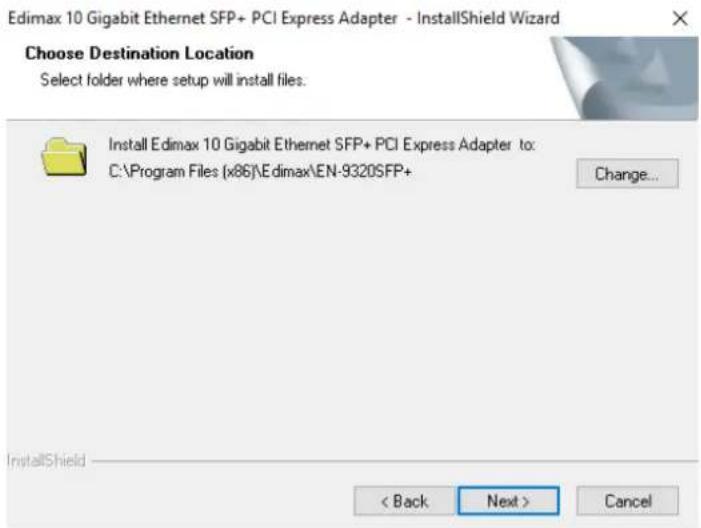

1. Séleconnez un dossier où les chiers seront installés. Cliquez sur "Suivant" pour conrmer.

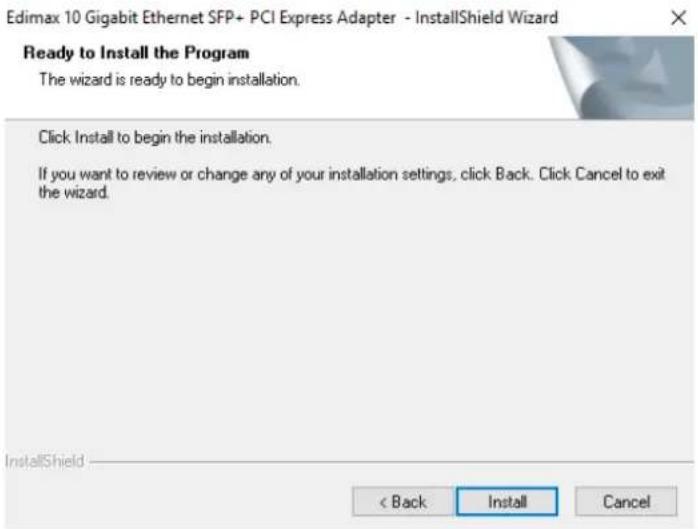

8. Cliquez sur "Installer" pour démarrer l'installaon.

9. Paentez pendant l'installaon du pilote.

10. Une fois l'installaon terminée, cliquez sur "Terminer" pour quier.

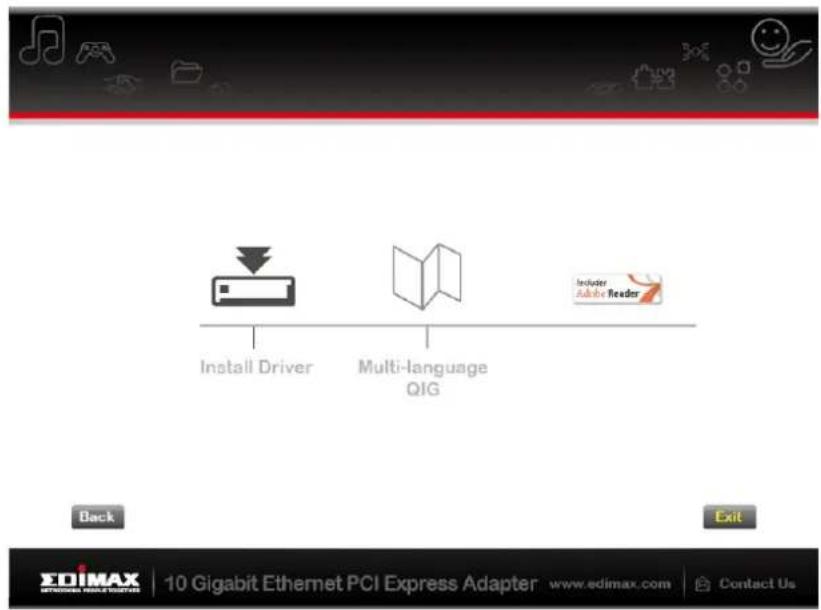

11. Cliquez sur "Quier" pour fermer l'assistant de conguraon.

Le GIR mullingue est également inclus sur le CD-ROM. Pour l'ouvrir, cliquez sur "GIR mullingue" ou « Mul-language QIG ».

III-2. Désinstallaon du pilote

III-2-1. Windows Vista, 7, 8.1 & 10

1. Ouvrez le panneau de conguraon depuis le menu Démarrer ou la foncon Recherche.
2. Séleconnez Désinstaller un programme dans la catégorie Programmes.

1. Séleconnez Edimax (ou son équivalent) et cliquez sur Désinstaller.

Organize ▼ Uninstall Change Name Publisher Installed On Edimax 10 Gigabit Ethernet SFP+ PCI Express Adapter Edimax 06/05/2017 Microsoft Office 365 Small Business Platform - en-us Microsoft Corporation 02/05/2017 Lenovo System Interface Foundation Lenovo 29/04/2017 Mozilla Firefox 52.0.1 (x86 en-US) Mozilla 29/04/2017

COPYRIGHT

Français: Cet équipement est conforme aux exigences essenelles et autres disposions de la direcve 2014/30/EU.
