MODE D'EMPLOI CombiCool RC 1600 EGP DOMETIC
Notice d' utilisation

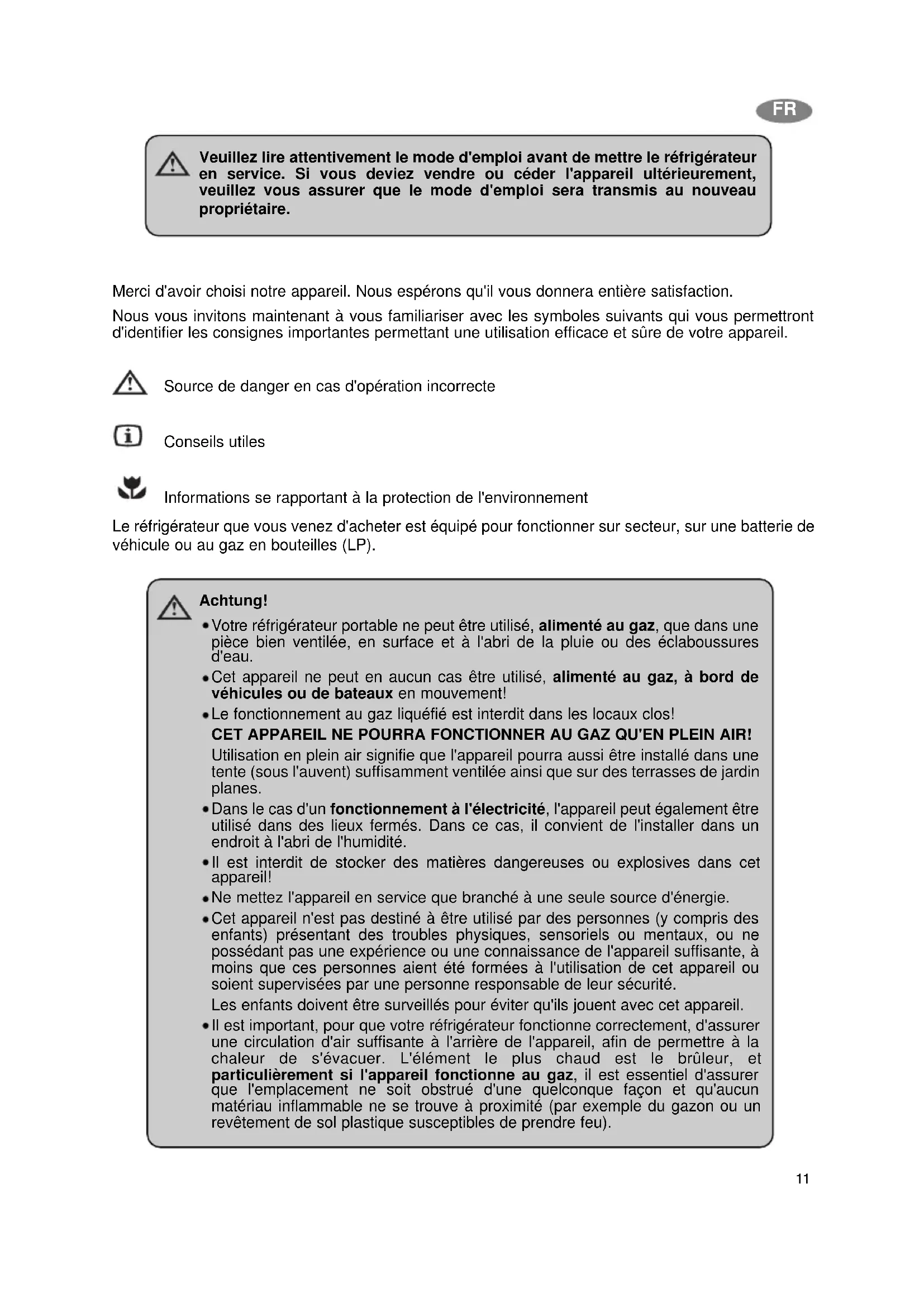

Veuillez lire attentivement le mode d'emploi avant de mettre le réfrigérateur en service. Si vous deviez vendre ou céder l'appareil ultérieurement, veuillez vous assurer que le mode d'emploi sera transmis au nouveau propriétaire.
Merci d'avoir choisi notre appareil. Nous espérons qu'il vous donnera entière satisfaction.
Nous vous invitons maintenant à vous familiariser avec les symboles suivants qui vous permettront d'identifier les consignes importantes permettant une utilisation efficace et sûre de votre appareil.
Source de danger en cas d'opération incorrecte
Conseils utiles
Informations se rapportant à la protection de l'environnement
Le réfrigérateur que vous venez d'acheter est équipé pour fonctionner sur secteur, sur une batterie de véhicule ou au gaz en bouteilles (LP).
Achtung!
- Votre réfrigérateur portable ne peut être utilisé, alimenté au gaz, que dans une pièce bien ventilée, en surface et à l'abri de la pluie ou des éclaboussures d'eau.
- Cet appareil ne peut en aucun cas être utilisé, alimenté au gaz, à bord de véhicules ou de bateaux en mouvement!
- Le fonctionnement au gaz liquéfié est interdit dans les locaux clos!
CET APPAREIL NE POURRA FONCTIONNER AU GAZ QU'EN PLEIN AIR!
Utilisation en plein air signifie que l'appareil pourra aussi être installé dans une tente (sous l'auvent) suffisamment ventilée ainsi que sur des terrasses de jardin planes.
- Dans le cas d'un fonctionnement à l'électricité, l'appareil peut également être utilisé dans des lieux fermés. Dans ce cas, il convient de l'installer dans un endroit à l'abri de l'humidité.
- Il est interdit de stocker des matières dangereuses ou explosives dans cet appareil!
- Ne mettez l'appareil en service que branché à une seule source d'énergie.
- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) présentant des troubles physiques, sensoriels ou mentaux, ou ne possédant pas une expérience ou une connaissance de l'appareil suffisante, à moins que ces personnes aient été formées à l'utilisation de cet appareil ou soient supervisées par une personne responsable de leur sécurité.
Les enfants doivent être surveillés pour éviter qu'ils jouent avec cet appareil.
- Il est important, pour que votre réfrigérateur fonctionne correctement, d'assurer une circulation d'air suffisante à l'arrière de l'appareil, afin de permettre à la chaleur de s'évacuer. L'élément le plus chaud est le brûleur, et particulièrement si l'appareil fonctionne au gaz, il est essentiel d'assurer que l'emplacement ne soit obstrué d'une quelconque façon et qu'aucun matériau inflammable ne se trouve à proximité (par exemple du gazon ou un revêtement de sol plastique susceptibles de prendre feu).
Table des matières
- Déballage
- Vue de l'appareil
- Nettoyage
-
Positionnement de l'appareil
-
Utilisation de l'appareil
5.1 Alimentation sur secteur
5.2 Alimentation sur batterie auto
5.3 Fonctionnement au gaz
-
Fabrication de glaçons
-
Conseils utiles
-
Dégivrage, nettoyage et entretien
-
Service après-vente
-
Mise en service, caractéristiques techniques
10.1 Raccordement au secteur
10.2 Raccordement sur batterie auto
10.3 Raccordement d'une bouteille de gaz
10.4 Accessoires nécessaires au raccordement du réfrigérateur et de la bouteille de gaz
10.4.1 Raccordement d'une bouteille de gaz à robinet intégré
10.4.2 Raccordement d'une bouteille de gaz à clapet anti-retour intégré
-
Informations relatives à la protection de l'environnement
-
Recyclage
Attention!
Les conditions de garantie sont conformes à la Décision du Comité mixte de l'EEE n° 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord EEE, et également conformes aux lois applicables dans les divers pays.
Si vous avez des questions concernant la garantie, le service après-vente ou les pièces de rechange, veuillez bien vous adresser à notre réseau de services Dometic.
Les dommages résultant d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie.
Les modifications apportées à l'appareil ou l'utilisation de pièces de rechange qui ne sont pas d'origine Dometic, ne sont pas couvertes par la garantie.
Le non-respect des instructions d'installation ou du mode d'emploi, entraîne l'extinction totale de cette garantie.
Veuillez bien préciser le modèle d'appareil, la référence du produit et le numéro de série si vous voulez contacter le réseau de services Dometic. Vous trouverez ces informations sur la plaque signalétique, située à l'arrière du réfrigérateur.
1. Déballage
A la réception, s'assurer après avoir déballé l'appareil que celui-ci n'a pas été endommagé pendant le transport. En cas de dégâts, il convient d'en aviser immédiatement le transporteur.
2. Vue de l'appareil

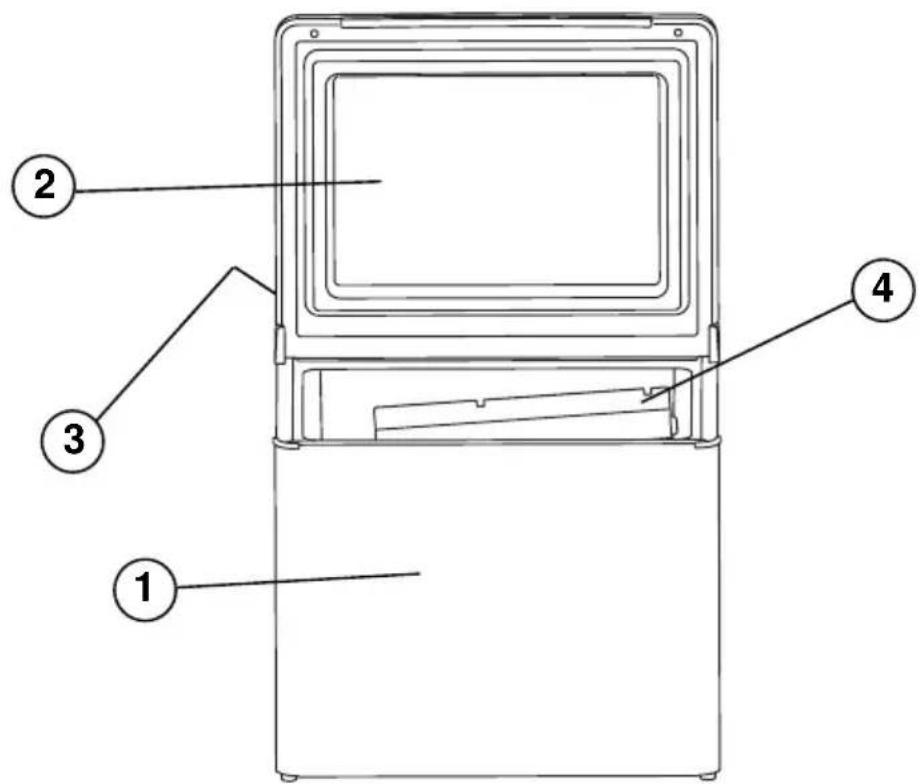

Figure 1.
- Châssis isolé thermiquement
- Commandes
- Couvercle isolé thermiquement
- Évaporator
FR
3. Nettoyage
i Avant de procéder à la mise en service, il convient de nettoyer l'intérieur et l'extérieur de l'appareil.
- Utiliser à cet effet un chiffon doux et de l'eau tiède additionnée d'un détergent doux. S'assurer que l'eau ne pénètre pas dans la grille du panneau arrière ou dans les commandes.
- Ensuite rincer l'appareil à l'aide d'un chiffon propre et d'eau claire, et le sécher.
- Pour éviter d'endommager votre appareil, ne pas utiliser de savon, de soude ménagère ou de détergents abrasifs.
4. Positionnement de l'appareil
Au cours du processus de réfrigération, l'appareil transmet la chaleur à l'air ambiant à travers le condensateur situé sous la partie supérieure du panneau arrière. Plus le condensateur est ventilé, plus le réfrigérateur sera efficace.
- L'autre condition nécessaire au bon fonctionnement est que l'appareil soit posé sur une surface plane. Le meilleur moyen de vérifier que cette condition est remplie est de poser un verre d'eau sur le dessus de l'appareil.
- Il est important de veiller à ce que l'appareil ne soit pas exposé à un rayonnement ou à une source de chaleur direct(e) (soleil, radiateur, à proximité d'un foyer, etc.)
- En cas d'alimentation au gaz, il faut prévoir les espaces de sécurité suivants : au minimum 10 cm à l'arrière de l'appareil, au minimum 4 cm de part et d'autre de l'appareil, au minimum 30 cm au-dessus de l'appareil et au minimum 5 cm entre le sol et l'appareil.
- Toute matière inflammable (papier, bois, herbe, textile, etc.) à proximité immédiate de l'appareil doit être maintenue aux distances indiquées ci-dessus.
5. Utilisation de l'appareil
Le cordon de raccordement au secteur, le câble de branchement 12 V et le connecteur de raccordement au gaz sont situés du panneau arrière du réfrigérateur (figure 2).

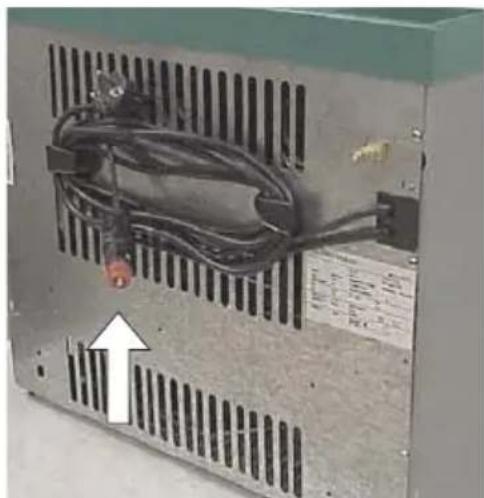

5.1 Alimentation sur secteur
S'assurer que le voltage indiqué sur la plaque signalétique de l'appareil correspond à la tension de la prise électrique où vous souhaitez brancher votre appareil. Déroulez le câble de branchement au secteur et connectez-le à une prise de terre pour la mise en marche de l'appareil.
Lorsque vous branchez l'appareil pour la première fois, réglez le thermostat (figure 4. A) sur maximum durant 5 heures, puis ramenez-le à une position inférieure selon vos besoins en réfrigération.
Remarque°: La fiche d'alimentation électrique se conformant aux normes correspondantes des divers pays, pourra différer de celle ici illustrée.
5.2 Alimentation sur batterie auto
S'assurer que le voltage indiqué sur la plaque signalétique de l'appareil correspond à la tension de la batterie du véhicule (12 ou 24 V).
Les appareils 12 V CC (courant continu) sont équipés de connecteurs pouvant être branchés dans les prises allume-cigares des véhicules (figure 3). Sur certains types de véhicule, il se peut que vous soyez amené à enlever la bague en plastique rouge située à l'extrémité du connecteur. Pour ce faire tourner la bague dans le sens inverse des aiguilles d'une montre et l'enlever. L'appareil peut alors être branché sur la prise allume-cigares. En fonctionnement 12 V, l'appareil fonctionne en continu et sans contrôle de température.
Les appareils 24 V CC sont livrés avec des extrémités de fils dénudées. Ces extrémités doivent être branchées dans un boîtier terminal relié à la batterie du véhicule par l'intermédiaire d'un fusible 5A et d'un interrupteur 5 A.
Si le moteur du véhicule est arrêté, débranchez toujours la fiche d'alimentation de la prise allume-cigares (12 V) ou arrêtez l'appareil en passant par l'interrupteur (24 V). Si vous oubliez de le faire, la batterie de véhicule se déchargerait rapidement.
5.3 Fonctionnement au gaz
Effectuez le raccordement à la bouteille de gaz conformément aux instructions des paragraphes 9.3. et 9.4.
Après avoir ouvert la vanne de la bouteille de gaz et vérifié l'absence de fuites de gaz, mettez le thermostat en position maximum (figure 4. B), appuyez sur la soupape de sécurité du gaz, maintenez-la enfoncée pendant 10 secondes, puis appuyez de manière répétitive et rapide sur le bouton de l'allumeur piézo-électrique (repéré par une étoile, figure 4. C). Si la flamme n'apparaît pas, répétez le processus (l'air présent dans le tuyau avant branchement à la bouteille de gaz doit d'abord être évacué. Ce n'est qu'à ce moment que le gaz peut être allumé).
L'allumage de la flamme peut être vérifié au niveau de l'ouverture de contrôle de la flamme (figure 5). Lorsque la flamme est allumée, maintenez la soupape de sécurité du gaz enfoncée pendant 20 secondes supplémentaires.
Le bouton régulateur a 4 positions:
: grosse flamme (MAX) = quantité maximum de gaz (haute température ambientale \~ 32 °C);
: flamme moyenne (MID)= quantité moyenne de gaz (température ambientale moyenne \~ 25°C);
: petite flamme (MIN) = quantité minimum de gaz (température ambientale basse \~ 16°C);
● : position arrêt = le brûleur ne reçoit pas de gaz.

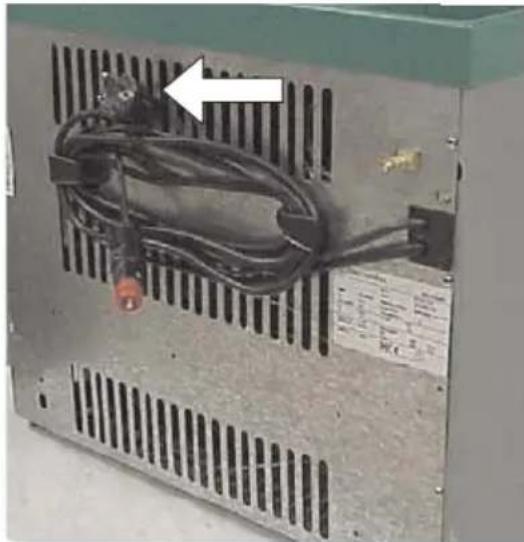

Pour débrancher un appareil fonctionnant au gaz
Fermer la bouteille de gaz et le régulateur de pression et tourner le bouton B vers la droite sur la position d'arrêt.
Remplissez le bac à glaçons aux 4/5 avec de l'eau potable froide et fermez le couvercle. Placez ensuite le bac à glaçons sur l'étagère prévue à cet effet. Epongez tout épanchement d'eau afin d'éviter que le bac à glaçons ne reste fixé au diffuseur.
Pour accélérer la production de glaçons, vous pouvez régler temporairement sur la position "MAX" le bouton du thermostat si l'appareil fonctionne à l'électricité ou le bouton de réglage si l'appareil fonctionne au gaz. N'oubliez cependant pas de le ramener ensuite à sa position initiale.
Pour faciliter le détachement des glaçons, maintenez le bac sous un robinet d'eau froide et retirez ensuite le couvercle avec les glaçons. Les glaçons s'extrairont alors facilement de leurs logements.
i 7. Conseils utiles
- Avant de partir en voyage, faites fonctionner l'appareil sur le secteur 230 V (thermostat en position intermédiaire entre min. et max., 24 heures avant votre départ. Placer de la nourriture préalablement réfrigérée dans l'appareil.
- Il y a formation de givre au niveau du panneau de l'évaporateur lorsque l'appareil est en marche. Lorsqu'on ouvre le couvercle ou que l'on met des aliments dans l'appareil, une partie de ce givre peut fondre et être collecté sous forme d'eau au fond du réfrigérateur. Essuyer l'eau de temps à autre à l'aide d'une éponge.
- Eviter de placer des aliments conservés dans des emballages fragiles (comme le verre) dans le réfrigérateur lorsque vous souhaitez le déplacer sur ses roues. Les mouvements et les chocs pourraient les casser.
- Une fois que le réfrigérateur est dans sa position définitive, s'assurer que les aliments n'entrent pas en contact avec le panneau de l'évaporateur, étant donné que cela pourrait les avarier.
8. Dégivrage, nettoyage et entretien
Pour le dégivrage, toujours débrancher l'appareil de toute source d'énergie électrique afin d'éviter tout risque de décharge. S'assurer que l'appareil n'est branché sur aucune autre source d'énergie (gaz ou 12V/24V). Sortir les aliments du réfrigérateur et laisser le couvercle ouvert. Suivant la température, le givre fond rapidement sur le panneau de l'évaporateur, l'eau étant collectée sur le fond du réfrigérateur. L'essuyer à l'aide d'un chiffon. Puis nettoyer l'appareil conformément aux instructions du paragraphe 3. Laisser le couvercle entrouvert afin d'éviter toute formation de mauvaises odeurs. L'appareil ne nécessite aucun autre entretien.
9. Service après-vente
Avant de vous adresser au service après-vente, veuillez vérifier les points suivants :
- L'emplacement et la ventilation sont-ils satisfaisants ?
• L'appareil est-il de niveau ?
- Y a-t-il du courant dans la prise murale et cette connexion est-elle compatible avec l'appareil ?
- Le câble d'alimentation secteur est-il endommagé ?
- En mode de fonctionnement électrique, le thermostat est-il en position ON ?
- Dans le cas d'un fonctionnement au gaz, le bouton de la soupape de sécurité a-t-il été maintenu enfoncé suffisamment longtemps ?
- Le bouton du thermostat est t-il réglé sur position max. ?
- La bouteille de gaz ou le détendeur sont-ils ouverts ?
- Y a-t-il du gaz dans la bouteille ? Si aucun mouvement de liquide ne peut être détecté en secouant la bouteille, c'est qu'elle est vide).
- L'appareil serait-il par hasard connecté simultanément à deux sources d'alimentation distinctes (par exemple le gaz et l'électricité)?
- Des denrées alimentaires chaudes ont-elles été mises dans l'appareil ?
- Une quantité importante d'aliments a-t-elle été placée dans l'appareil ?
Si l'appareil ne fonctionne toujours pas de manière satisfaisante après vérification des points ci-dessus, contacter le service après-vente. En signalant le problème, décrire le type de problème, préciser le type d'appareil, la référence du produit et le numéro de série figurant sur la plaque signalétique.
Nous assumons la garantie conformément à nos conditions de garantie applicables pour l'appareil.
www.dometic.com
10. Mise en service
Vous ne devez faire fonctionner l'appareil que sur une seule source d'énergie. Le branchement simultané à plusieurs sources d'énergie différentes entraînerait un dysfonctionnement de l'appareil.
Caractéristiques techniques
| Modèle | RC1200EGP | RC1600EGP |
| RC1700EGP |
| RC2200EGP |
| Type | JCB - 1 | JCB - 1 |
| Contenance | 41 litres | 33 litres |
| Alimentation secteur | 220-240V (CA) | 220-240V (CA) |
| Entrée | 85 W | 75 W |
| Consommation d'énergie | 1,38 kWh/24h | 1,35 kWh/24h |
| Batterie | 12V (CC) | 12V (CC) 24V (CC) |
| Entrée | 85 W | 75 W 65 W |
| Consommation d'énergie | 170Ah/24h | 150Ah/24h 65Ah/24h |
| Pression de gaz | 28-30/37 mbar | 28-30/37 mbar |
| Type de gaz | I3+ | I3+ |
| Injecteur n° | 2 | 2 |
| Consommation nominale de chaleur: butane (propane) | 134W - 9,8 g/h(118W - 8,4g/h) | 134W - 9,8 g/h(118W - 8,4g/h) |
| Consommation miniminale de chaleur: butane (propane) | 106W - 7,7g/h(86W - 6,1g/h) | 106W - 7,7g/h(86W - 6,1g/h) |
| Catégorie climatique | N | N |
| Réfrigérant | 143g H_2O +67g NH_3 | 143g H_2O +67g NH_3 |
10.1 Raccordement au secteur
S'assurer que l'appareil n'est raccordé à aucune autre source d'énergie (12 V, gaz).
L'appareil ne peut fonctionner qu'à la tension nominale mentionnée sur la plaque signalétique.
L'appareil peut être branché à une prise de terre conforme à la réglementation en vigueur (dans les pays étrangers, l'utilisation d'un adaptateur peut s'avérer nécessaire, les prises de courant n'étant pas les mêmes).
Tout travail électrique exigé pour installer cet appareil doit être effectué par un électricien qualifié ou une autre personne compétente.
Le fabricant décline toute responsabilité en cas de non-respect de ces mesures de sécurité.
Exigences en matière d'électricité
Assurez-vous que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique avant de mettre l'appareil en service.
10.2 Raccordement sur batterie auto
S'assurer que l'appareil n'est raccordé à aucune autre source d'énergie (230 V, gaz).
Un fusible de sécurité doit être installé au niveau de la ligne d'alimentation entre la batterie et le réfrigérateur.
Les appareils 12 V doivent être branchés sur la prise allume-cigares (protégée par un fusible 10 A) du véhicule.
Les appareils 24 V doivent être branchés en insérant un bloc adaptateur avec interrupteur protégé par un fusible de 5 A. L'interrupteur doit pouvoir supporter une intensité de 5 A.
Il n'est pas nécessaire de vérifier la polarité lors de la mise en marche de l'appareil.
Longueur de câble max.
Section de câble 12 V 24 V
| 2.5 mm ^2 | jusqu'à 2.5 m 5 m |
| 4.0 mm ^2 | jusqu'à 4.0 m 8 m |
| 6.0 mm ^2 | jusqu'à 6.0 m 12 m |
10.3 Raccordement d'une bouteille de gaz
S'assurer que l'appareil n'est raccordé à aucune autre source d'énergie (230 V, 12 V).
L'appareil ne fonctionne qu'avec du propane/butane ; il ne peut être branché sur le gaz de ville ou le gaz naturel.
La plaque signalétique (voir au dos de l'appareil) renseigne sur la pression d'alimentation du gaz en mbars (norme en France, Belgique et au Luxembourg : 28 millibars pour le butane, 37 millibars pour le propane).
L'APPAREIL NE PEUT FONCTIONNER SOUS
UNE PRESSION AUTRE QUE CELLE
INDIQUEE SUR LA PLAQUE
SIGNALETIQUE.
FR
10.4 Accessoires nécessaires au raccordement du réfrigérateur et de la bouteille de gaz
- Bouteille de gaz
On utilise généralement :
a) Bouteille de gaz propane de camping à robinet incorporé, contenance 5 kg ou 11 kg, couleur grise. Les bouteilles d'une autre couleur jusqu'à une contenance de 14 kg seront raccordées selon le même système.
b) Bouteille de gaz à clapet anti-retour intégré jusqu'à une contenance de 3 kg.
- Détendeur agréé à réglage fixe adapté au type de bouteille utilisé (voir le raccordement de la bouteille de gaz).
- Flexible agréé de longueur suffisante permettant de réaliser un montage sans pliage.
- Clé plate de 17 mm et une autre clé de taille adaptée au détendeur.
- Produit de détection de fuite (spray ou mousse).
- Vérifier qu'un joint intact se trouve dans l'embout du robinet de la bouteille. N'utiliser aucun joint supplémentaire. Le robinet doit rester fermé jusqu'à l'achèvement de l'installation.
- Visser fermement sans outil, c'est-à-dire à la main, en tournant vers la gauche l'écrou de serrage du détendeur sur le manchon de raccordement du robinet.
- Utiliser ensuite une clé plate de 17 pour réaliser un serrage ferme et étanche. Pour ne pas transmettre de force inappropriée au manchon du détendeur, utiliser une seconde clé plate pour maintenir celui-ci. La taille de cette clé est fonction du détendeur.
- Relier l'extrémité du flexible au manchon du réfrigérateur et la fixer au moyen d'un collier de serrage.
- Ouvrir le robinet de la bouteille et contrôler l'étanchéité de l'ensemble au moyen du spray. Le montage est étanche s'il ne se forme aucune bulle aux points de raccordement.

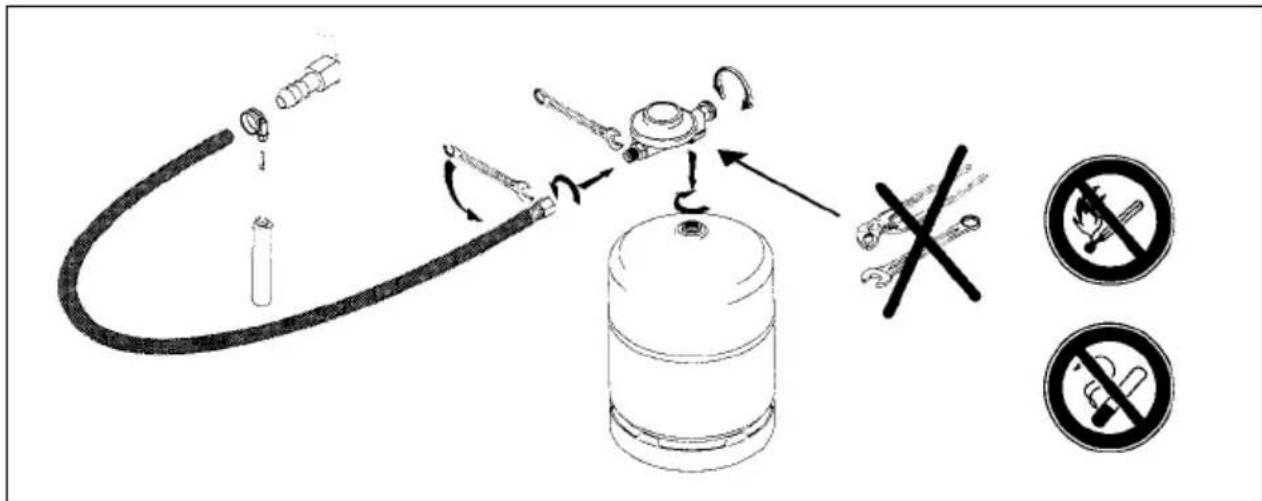

Figure 6
Toute recherche de fuite à la flamme est interdite!
NE PAS FUMER ! DANGER D'EXPLOSION ET DE BRULURE!
Toute recherche de fuite à la flamme est interdite!
NE PAS FUMER ! DANGER D'EXPLOSION ET DE BRULURE !

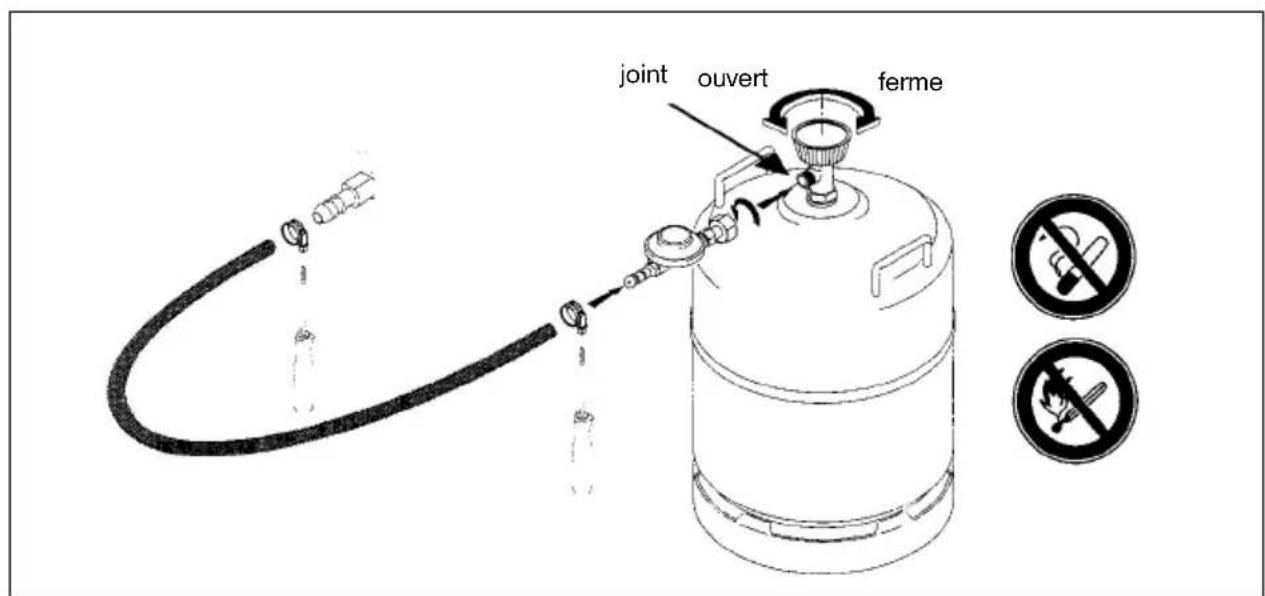

- Vérifier qu'un joint intact se trouve dans l'embout du robinet de la bouteille. N'utiliser aucun joint supplémentaire.
- Fermer le robinet de la bouteille et laisser celui-ci fermé jusqu'à l'achèvement de l'installation.
- Visser à la main, c'est-à-dire sans utiliser d'outil, le détendeur en tournant vers la droite sur le vissage de la bouteille.
- Utiliser ensuite une clé plate de 17 pour réaliser un serrage ferme et étanche. Pour ne pas transmettre de force inappropriée au manchon du détendeur, utiliser une seconde clé plate pour maintenir celui-ci. La taille de cette clé est fonction du détendeur.
- Relier l'extrémité du flexible au manchon du réfrigérateur et la fixer au moyen d'un collier de serrage.
- Ouvrir le robinet de la bouteille et contrôler l'étanchéité de l'ensemble au moyen du spray. Le montage est étanche s'il ne se forme aucune bulle aux points de raccordement.
⚠ Fermer systématiquement le robinet de la bouteille ou le détendeur avant tout remplacement de bouteille et/ou démontage du flexible. Echanger tout flexible poreux ou endommagé.
L'appareil ne contient pas de CFC/HCFC.
L'ammoniaque (hydrogène naturel et composé d'azote) est utilisée comme réfrigérant dans cet appareil.
Le cyclopentane, qui ne présente aucun risque pour la couche d'ozone, est un agent actif de la mousse de polyuréthane utilisée comme isolant thermique.
Le chromate de sodium est un agent anticorrosion (dosé à moins de 2% du poids du liquide de refroidissement).
12. Recyclage
Après avoir déballé l'appareil, les matériaux d'emballage devraient être acheminés vers un site local de collecte de déchets. En fin de vie, il est recommandé de confier l'appareil à une entreprise spécialisée de collecte et de recyclage qui pourra assurer la récupération des matériaux recyclables et un recyclage écologique de l'appareil.
Les appareils portant ce symbole doivent être obligatoirement remis à un point de collecte local pour la mise au rebut d'appareils électriques et électroniques.
Il est interdit de jeter ce produit dans les ordures ménagères.
Sur les réfrigérateurs Dometic, le symbole figure sur la plaque des caractéristiques (plaque signalétique) apposée à l'arrière de l'appareil.
