MANUALE UTENTE CombiCool RC 1600 EGP DOMETIC
Istruzioni per l'uso
Gebruiksaanwijzing

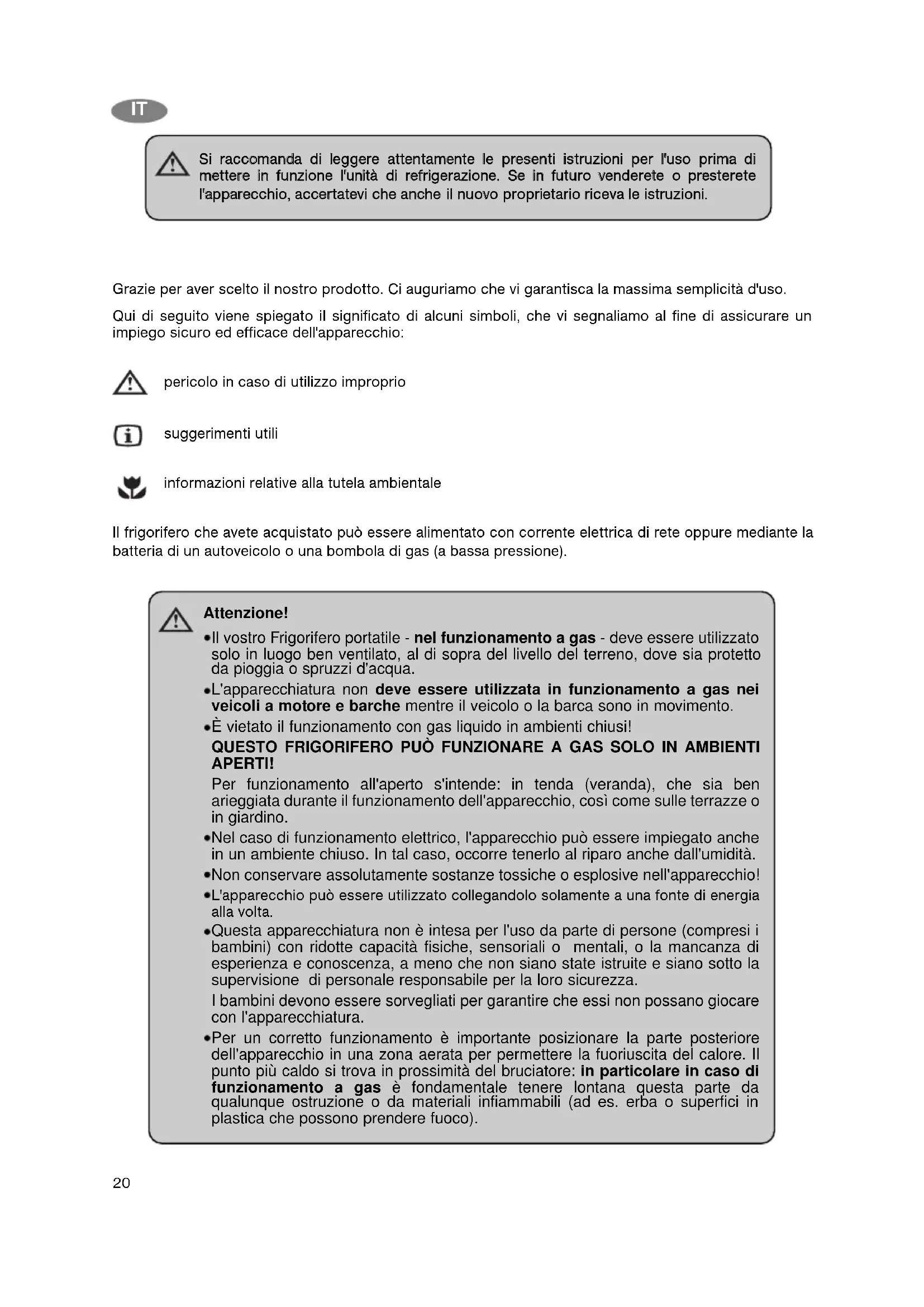

Si raccomanda di leggere attentamente le presenti istruzioni per l'uso prima di mettere in funzione l'unità di refrigerazione. Se in futuro venderete o presterete l'apparecchio, accertatevi che anche il nuovo proprietario riceva le istruzioni.
Grazie per aver scelto il nostro prodotto. Ci auguriamo che vi garantisca la massima semplicità d'uso.
Qui di seguito viene spiegato il significato di alcuni simboli, che vi segnaliamo al fine di assicurare un impiego sicuro ed efficace dell'apparecchio:
pericolo in caso di utilizzo improprio
suggerimenti utili
informazioni relative alla tutela ambientale
Il frigorifero che avete acquistato può essere alimentato con corrente elettrica di rete oppure mediante la batteria di un autoveicolo o una bombola di gas (a bassa pressione).
Attenzione!
- Il vostro Frigorifero portatile - nel funzionamento a gas - deve essere utilizzato solo in luogo ben ventilato, al di sopra del livello del terreno, dove sia protetto da pioggia o spruzzi d'acqua.
• L'apparecchiatura non deve essere utilizzata in funzionamento a gas nei veicoli a motore e barche mentre il veicolo o la barca sono in movimento.
- È vietato il funzionamento con gas liquido in ambienti chiusi!
QUESTO FRIGORIFERO PUÒ FUNZIONARE A GAS SOLO IN AMBIENTI APERTI!
Per funzionamento all'aperto s'intende: in tenda (veranda), che sia ben arieggiata durante il funzionamento dell'apparecchio, così come sulle terrazze o in giardino.
- Nel caso di funzionamento elettrico, l'apparecchio può essere impiegato anche in un ambiente chiuso. In tal caso, occorre tenerlo al riparo anche dall'umidità.
•Non conservare assolutamente sostanze tossiche o esplosive nell'apparecchio!
- L'apparecchio può essere utilizzato collegandolo solamente a una fonte di energia alla volta.
- Questa apparecchiatura non è intesa per l'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o la mancanza di esperienza e conoscenza, a meno che non siano state istruite e siano sotto la supervisione di personale responsabile per la loro sicurezza.
I bambini devono essere sorvegliati per garantire che essi non possano giocare con l'apparecchiatura.
- Per un corretto funzionamento è importante posizionare la parte posteriore dell'apparecchio in una zona aerata per permettere la fuoriuscita del calore. Il punto più caldo si trova in prossimità del bruciatore: in particolare in caso di funzionamento a gas è fondamentale tenere lontana questa parte da qualunque ostruzione o da materiali infiammabili (ad es. erba o superfici in plastica che possono prendere fuoco).
SOMMARIO
- Disimballaggio
- Schema dell'apparecchio
- Pulizia
-
Posizionamento dell'apparecchio
-
Impiego dell'apparecchio
5.1. Funzionamento elettrico
5.2. Funzionamento mediante batteria veicolare
5.3. Funzionamento mediante bombola di gas
-
Preparazione dei cubetti di ghiaccio
-
Suggerimenti utili
-
Sbrinamento, pulizia e manutenzione
-
Assistenza clienti
-
Messa in funzione, caratteristiche tecniche
10.1. Allacciamento alla rete elettrica
10.2. Allacciamento all'alimentatore veicolare
10.3. Allacciamento alla bombola di gas
10.4 Articoli necessari all'allacciamento del frigo/bombola del gas
10.4.1 Allacciamento di una bombola con valvola fissa
10.4.2 Allacciamento di una bombola con valvola di ritegno interna a sfera
- Informazioni sulla tutela ambientale
- Riciclaggio
Attenzione!
Le condizioni di garanzia sono conformi alla direttiva CE 44/1999/CE nonché alle disposizioni specifiche vigenti nel paese interessato.
Per questioni di garanzia o altre esigenze di assistenza tecnica (come p.es. i ricambi) contattare la Dometic Service Network.
La garanzia non include i danni causati dall'uso improprio dell'apparecchio.
La garanzia decade in caso di qualsiasi modifica apportata all'apparecchio o qualora non fossero utilizzati ricambi originali Dometic.
La garanzia decade in caso di inosservanza delle istruzioni di installazione e uso.
Al momento di contattare il Dometic Service Network occorre segnalare il modello, il codice prodotto e il numero di serie. Queste informazioni sono riportate sulla targhetta identificativa applicata sul pannello posteriore del frigorifero.
IT
1. Disimballaggio
Dopo aver estratto l'apparecchio dall'imballaggio di cartone, accertarsi che non sia danneggiato. Qualora vengano riscontrati danneggiamenti dovuti al trasporto, occorre segnalarli subito alla ditta incaricata.

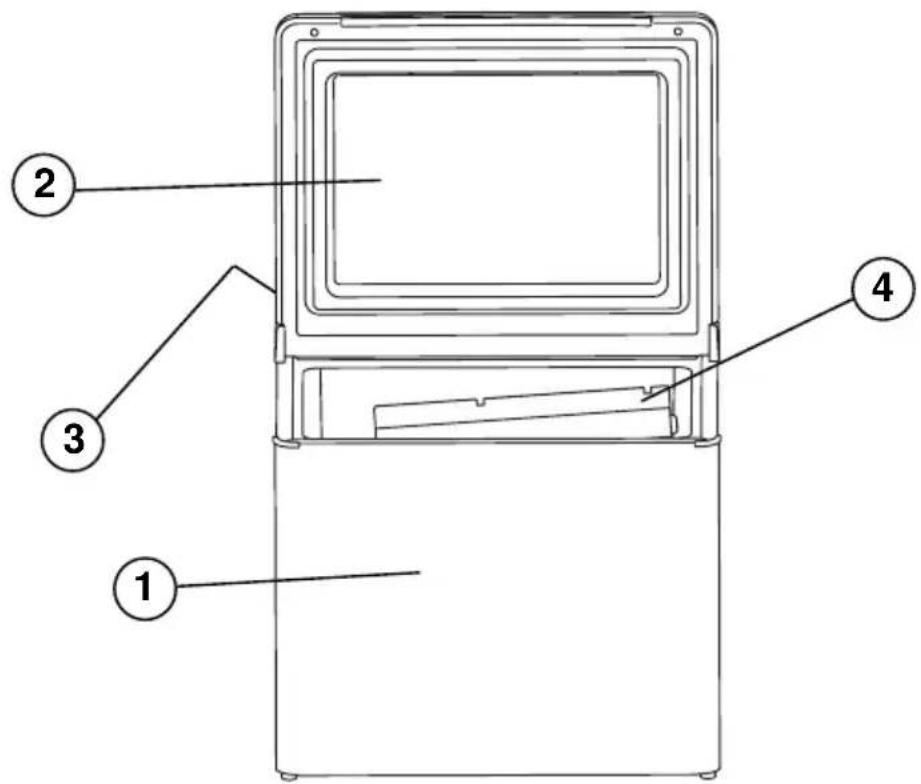

2. Schema dell'apparecchio
Figura 1.
-
telaio termoisolato
-
comandi
-
coperchio termoisolato
-
panello evaporatore
3. Pulizia
i Prima di mettere in funzione l'apparecchio, si consiglia di pulirne sia l'interno sia l'esterno.
- Procedere alla pulizia mediante un panno morbido, acqua tiepida e detersivo non abrasivo. Accertarsi che l'acqua non penetri nei comandi o nella griglia della calotta posteriore.
- Lavare quindi l'apparecchio con panno e acqua puliti. Procedere poi all'asciugatura.
- Per evitare che l'apparecchio venga danneggiato, è vietato l'uso di sapone, carbonato di sodio o detersivi abrasivi.
4. Posizionamento dell'apparecchio
Durante il processo di refrigerazione, l'apparecchio trasmette calore all'aria circostante attraverso il condensatore collocato sotto la parte superiore della calotta posteriore. Maggiore è l'areazione del condensatore, più efficace sarà la refrigerazione.
- L'altra condizione per un funzionamento ottimale è il posizionamento su una superficie piana. Per verificare ciò basta posizionare un bicchiere d'acqua sopra l'apparecchio.
- È importante che l'apparecchio non venga esposto a fonti di calore dirette (sole, radiatori, accanto a un forno ecc.).
- In caso di alimentazione a gas vanno rispettate le seguenti distanze: almeno 10 cm dalla parte posteriore dell'apparecchio, almeno 4 cm su entrambi i lati, almeno 30 cm dalla parte superiore, almeno 5 cm dal fondo.
- Tutti i materiali infiammabili (carta, legno, erba, tessuti, ecc.) che si trovassero nelle immediate vicinanze dell'apparecchio devono essere mantenuti alle distanze sopra specificate.
5. Impiego dell'apparecchio
Il cavo per l'allacciamento alla rete, il cavo di collegamento da 12 V e il connettore per l'allacciamento al gas si trovano dietro calotta posteriore. (Fig.2)

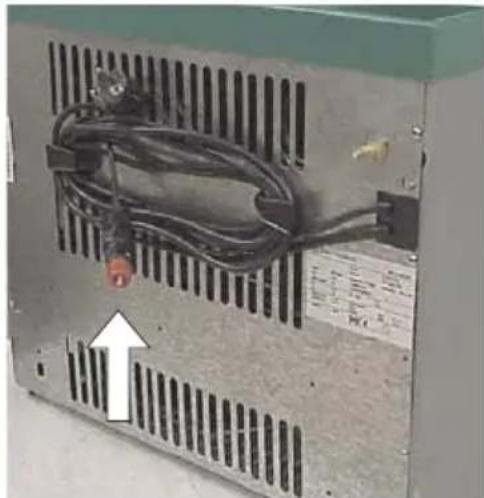

5.1 Funzionamento elettrico
Accertarsi che la tensione indicata sulla targhetta corrisponda alla tensione di rete cui desiderate collegare l'apparecchio. Per il collegamento alla rete, estrarre il cavo di connessione ed inserirlo in una presa di terra.
Quando collegate l'apparecchio per la prima volta regolate il termostato sul massimo (Fig. 4. A) poi, dopo circa cinque ore, riportatelo al minimo, a seconda delle vostre necessità di refrigerazione.
N.B.: La spina elettrica viene fornita in base alle disposizioni specifiche di ogni paese e può non corrispondere a quella raffigurata.
Accertarsi che la tensione indicata sulla targhetta dell'apparecchio corrisponda a quella della batteria veicolare (12 o 24V).
Gli apparecchi da 12V DC sono dotati di connettori che possono essere inseriti nell'accendisigaro in dotazione al veicolo (figura 3). In alcuni tipi di veicoli, sarà necessario rimuovere l'anello rosso di plastica situato all'estremità del connettore. Sarà sufficiente ruotarlo in senso antiorario e sfilarlo. A questo punto, è possibile collegare l'apparecchio all'accendisigaro. Nel caso del funzionamento a 12V, l'unità funziona ininterrottamente senza controllo della temperatura.
Gli apparecchi da 24V DC vengono forniti con cavi dalle estremità nude. Queste ultime devono essere collegate a una morsettiera, la quale, a sua volta, è collegata alla batteria veicolare mediante un fusibile da 5A e un interruttore da 5A.
A motore fermo l'apparecchio deve essere staccato scollegandolo dall'accendisigari (versione a 12V) o tramite l'apposito interruttore (versione a 24V). Altrimenti la batteria del veicolo si scaricherà in breve tempo.
L'allacciamento alla bombola di gas verrr descritto nei paragrafi 9.3. e 9.4.
Dopo aver aperto la valvola della bombola ed aver controllato se vi sono perdite di gas, impostare il termostato sul massimo (figura 4. B), abbassare la valvola di sicurezza e tenerla abbassata per circa 10 secondi, quindi premere il pulsante di accensione piezoelettrica (segnalato da una stella, figura 4. C) diverse volte in rapida successione. Se la fiamma non si accende, ripetere l'operazione (Prima del collegamento alla bombola, occorre far uscire l'aria contenuta nel condotto del gas della bombola stessa; solo allora il gas si potrr accendere.)
È possibile verificare se la fiamma è accesa guardando attraverso l'apposita apertura (figura 5). Una volta che la fiamma c'accesa, tenere abbassata la valvola di sicurezza per altri 20 secondi.
Il pulsante regolatore ha 4 posizioni:
: fiamma grande (MAX) = quantitr massimale di gas (temperatura ambientale alta \~32 °C);
: fiamma media (MID)= quantit' media di gas (temperatura ambientale media \~ 25°C);
: fiamma piccola (MIN) = quantitr minima di gas (temperatura ambientale bassa \~ 16°C);
● : posizione off = l'impianto non riceve gas.

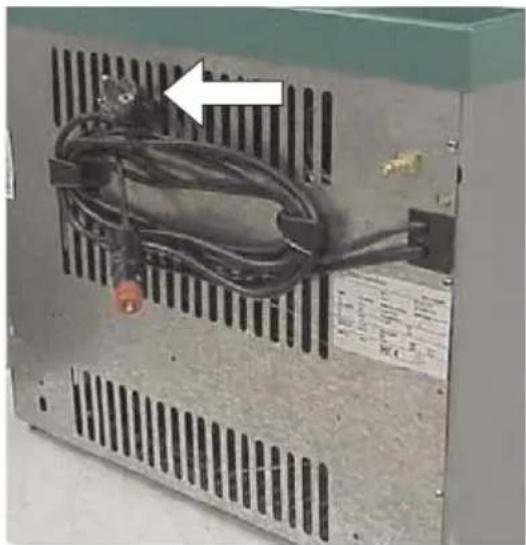

Spegnimento del gas
- Chiudere la bombola del gas o la valvola di regolazione della pressione.
- Girare la manopola B verso destra, nella posizione di chiusura.
6. Preparazione dei cubetti di ghiaccio
Riempire la vaschetta di ghiaccio per 4/5 di acqua potabile e chiuderla con il coperchio. Asciugare eventuali gocce d'acqua dalla vaschetta e dal coperchio per evitare che si congli sulla base del refrigeratore. Porre la vaschetta del ghiaccio nel refrigeratore.
Per accelerare la formazione di cubetti di ghiaccio, girare eventualmente brevemente sulla posizione MAX la manopola A in caso di funzionamento elettrico, la manopola B in caso di funzionamento a gas. (Non dimenticare di riposizionarla sulla temperatura originaria a formazione di ghiaccio avvenuta!).
Per prelevare i cubetti di ghiaccio prelevare la vaschetta e lasciarla qualche minuto a temperatura ambiente o passarla brevemente sotto acqua corrente, togliere quindi il coperchio.
I cubetti di ghiaccio possono essere prelevati a questo punto dalla vaschetta o dagli incavi del coperchio.
i 7. Suggerimenti utili
- Prima di mettersi in viaggio, far funzionare l'apparecchio a 230 V (con il termostato regolato in posizione intermedia tra "min" e "max") per 24 ore prima della partenza. Inserirvi alimenti preraffreddati.
- Durante il funzionamento si formerà del ghiaccio sul pannello dell'evaporatore. Quando si apre la calotta o si introducono alimenti, parte del ghiaccio si scioglie e si raccoglie sul fondo dell'apparecchio sotto forma di acqua. Asciugare quest'ultima di tanto in tanto servendosi di una spugna.
- Se desiderate trainare l'unità di refrigerazione sulle ruote, evitate di collocare all'interno alimenti con imballaggi fragili (per esempio vetro). Il movimento e le scosse subite dall'unità potrebbero infatti causarne la rottura.
- Una volta collocata l'unità di refrigerazione in una posizione stabile, accertarsi che gli alimenti non vengano a contatto con il pannello dell'evaporatore, poiché ciò potrebbe causare la comparsa di macchie sui cibi dovute al gelo.
8. Sbrinamento, pulizia e manutenzione
Prima dello sbrinamento scollegare l'apparecchio dall'alimentazione elettrica per evitare il rischio di scosse. Accertarsi che non sia collegata nessun'altra fonte di energia (gas o 12/24V). Togliere le vivande dall'unità di refrigerazione e lasciare aperto il coperchio. A seconda della temperatura, il ghiaccio sul pannello dell'evaporatore si scioglie in un tempo più o meno breve e l'acqua si raccoglie sul fondo dell'unità. Asciugarla con un panno. Pulire quindi l'apparecchio seguendo le istruzioni della sezione 3. Lasciare aperto il coperchio per impedire la formazione di cattivi odori. L'apparecchio non richiede ulteriori operazioni di manutenzione.
9. Assistenza clienti
Prima di rivolgersi al servizio di assistenza clienti, verificare quanto segue:
- il posizionamento e l'areazione sono adeguati?
- l'apparecchio si trova su una superficie piana?
- nella presa a muro passa la corrente? L'allacciamento è adatto all'apparecchio?
- il cavo di collegamento alla rete è danneggiato?
- nel caso del funzionamento mediante la rete, il termostato elettrico è acceso?
- nel caso del funzionamento a gas, la manopola della valvola di sicurezza è stata abbassata per un tempo sufficiente?
- La manopola del termostato c regolata sul massimo?
- la bombola del gas e la valvola del regolatore di pressione sono aperte?
- c'è gas nella bombola? (se, scuotendola, non si avverte la presenza di liquido, significa che la bombola è vuota)
- sono forse collegate due diverse fonti di energia, per esempio gas ed elettricità?
- all'interno dell'unità sono stati collocati alimenti caldi?
- all'interno dell'unità è stata collocata in un'unica volta un'eccessiva quantità di vivande?
Se, dopo aver verificato quanto sopra, l'apparecchio continua a non funzionare, contattare il servizio di assistenza clienti. Indicare il tipo di problema, il tipo di apparecchio nonché il numero di prodotto e il numero di serie riportati sulla targhetta dei dati.
La garanzia è valida solo nel caso in cui vengano osservate le condizioni imposte dall'uso all'apparecchio.
www.dometic.com
10. Messa in funzione
È sempre necessario far funzionare l'apparecchio mediante un'unica fonte di energia. Il collegamento simultaneo a più fonti di energia determinerà infatti un guasto.
Caratteristiche tecniche
| Modello | RC 1200 EGPRC 1700 EGPRC 2200 EGP | RC 1600 EGP |
| Typo | JCB - 1 | JCB - 1 |
| Volume lordo | 41 litre | 33 litre |
| Funzionamento mediante la rete | 220 - 240V (AC) | 220 - 240V (AC) |
| Alimentazione | 85W | 75W |
| Consumo di energia | 1.38 kWh/24h | 1.35 kWh/24h |
| Funzionamento a batteria | 12V (DC) | 12V (DC) | 24V (DC) |
| Alimentazione | 85W | 75W | 65W |
| Consumo di energia | 170Ah/24h | 150Ah/24h | 65Ah/24h |
| Pressione del gas (p) | 28-30/37 mbar | 28-30/37 mbar |
| Classificazione gas | I_3 , | I_3 , |
| Dimensioni del getto | 2 | 2 |
| Tarico termico nominale butano (propano) | 134W - 9,8 g/h(118W - 8,4g/h) | 134W - 9,8 g/h(118W - 8,4g/h) |
| Tarico termico minimo butano (propano) | 106W - 7,7g/h(86W - 6,1g/h) | 106W - 7,7g/h(86W - 6,1g/h) |
| Classe climatica | N | N |
| Refrigerante | 143g H_2O + 67g NH_3 | 143g H_2O + 67g NH_3 |
10.1 Collegamento alla rete elettrica
Assicurarsi che tutte le altre fonti di energia (gas, 12V) siano scollegate.
L'apparecchio può essere impiegato solo mediante una rete con la tensione nominale indicata sulla targhetta dei dati. La spina di rete dell'apparecchio può essere inserita in una presa messa a terra in conformità alle disposizioni vigenti (all'estero può risultare necessario l'impiego di un adattatore per via delle prese differenti).
Qualsiasi operazione d'installazione dell'apparecchio va effettuata da parte di personale esperto o da una persona competente.
L'azienda produttrice declina ogni responsabilità in caso di inosservanza delle presenti misure di sicurezza.
Requisiti elettrici
Prima di accendere, assicurarsi che la tensione di rete corrisponda alla tensione indicata sulla targhetta dell'apparecchio.
10.2 Collegamento alla batteria veicolare
Assicurarsi che tutte le altre fonti di energia (gas, 230V) siano scollegate.
Nella linea di alimentazione elettrica tra la batteria ed il frigorifero si trova un dispositivo di protezione.
Gli apparecchi da 12V devono essere collegati a un accendino veicolare protetto da un fusibile da 10A.
Gli apparecchi da 24V devono essere collegati inserendo una morsettiera e un interruttore e devono essere protetti mediante un fusibile da 5A. L'interruttore deve essere adatto alla commutazione di una corrente da 5A.
Non è necessario osservare la polarità nell'allacciamento dell'apparecchio.
| Sezione di cavo | lunghezza massima cavo |
| bei 12 V | 24 V |
| 2.5 mm^2 | fino a | 2.5 m | 5 m |
| 4.0 mm^2 | fino a | 4.0 m | 8 m |
| 6.0 mm^2 | fino a | 6.0 m | 12 m |
10.3 Collegamento alla bombola di gas
Assicurarsi che tutte le altre fonti di energia (230V, 12V) siano scollegate.
Il frigorifero è equipaggiato per una determinata pressione di gas che corrisponde alla pressione standard del paese nel quale l'apparecchio viene venduto. La targhetta indica la giusta pressione.
L'apparecchio non deve essere allacciato né al gas di città né al gas naturale. Esso è adatto esclusivamente all'allacciamento a gas propano/butano.
Il frigorifero è equipaggiato per una determinata pressione di gas che corrisponde alla pressione standard del paese nel quale l'apparecchio viene venduto. La targhetta indica la giusta pressione.
I rubinetti del gas che funzionano con valvole ad ago NON sono adatti al funzionamento con questo apparecchio e non devono essere usati in sostituzione di un regolatore di pressione.
10.4 Articoli necessari all'allacciamento del frigo/bombola del gas
- Bombola del gas
Vengono solitamente usate:
a) Bombole al propano da campeggio con valvola fissa, contenuto 5 o 11 kg, colore grigio. Bombole di altro colore fino ad un contenuto di 14 kg vengono allacciate con lo stesso sistema.
b) Bombole con valvole di ritegno a sfera interna fino ad un contenuto di 3 kg.
- Regolatore di pressione fisso omologato adatto alla bombola del gas utilizzata (si veda allacciamento della bombola).
- Tubo flessibile omologato di lunghezza sufficiente e che possa essere montato senza essere piegato.
- Chiave a bocca con apertura di chiave 17 ed una più larga che si adatti alla larghezza del regolatore di pressione.
- Rivelatore di fughe (spray rivelatore di fughe o apposito rivelatore a schiuma).

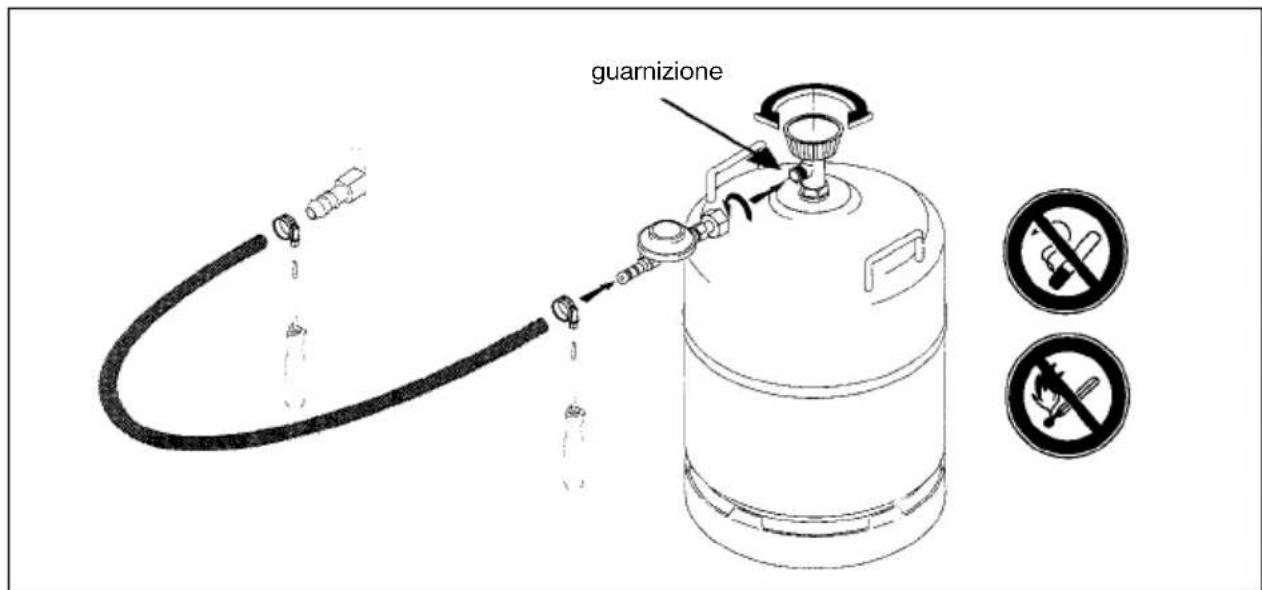

10.4.1 Allacciamento di una bombola
con valvola fissa (Figura 8.)
- Controllare che la guarnizione del tubo di raccordo della valvola della bombola sia intatta. Non utilizzare guarnizioni supplementari. La valvola della bombola deve rimanere chiusa fino ad installazione avvenuta.
- Avvitare a mano, evitando di utilizzare attrezzi, il dado a risvolto del regolatore di pressione ruotando verso sinistra, al tubo di raccordo della valvola della bombola.
- Avvitare il dado di risvolto del tubo flessibile ruotandolo verso sinistra al tubo di raccordo del regolatore di pressione. Per stringere bene ed ermeticamente il dado di risvolto, utilizzare una chiave della larghezza di 17 mm. Perché venga evitata una trasmissione di forza al tubo di raccordo del regolatore di pressione, occorre fare pressione con una seconda chiave a bocca sul regolatore di pressione stesso. La larghezza di questa chiave dipende dal modello del regolatore di pressione.
- Inserire l'altra parte terminale del tubo flessibile nel tubo di raccordo del box e assicurarsi che non vi siano fuoriuscite servendovi di una fascetta per tubi flessibili.
- Aprire la valvola della bombola e controllare l'ermeticità di tutti i collegamenti con uno spray rivelatore di fughe. C'è ermeticità se ai punti di allacciamento non si formano bollicine.
Figura 8.
È VIETATO UN CONTROLLO DI ERMETICITÀ A VIVA FIAMMA!
NON FUMARE! PERICOLO DI INCENDIO E DI ESPLOSIONE!
È VIETATO UN CONTROLLO DI ERMETICITÀ A VIVA FIAMMA!
NON FUMARE!PERICOLO DI INCENDIO E DI ESPLOSIONE!

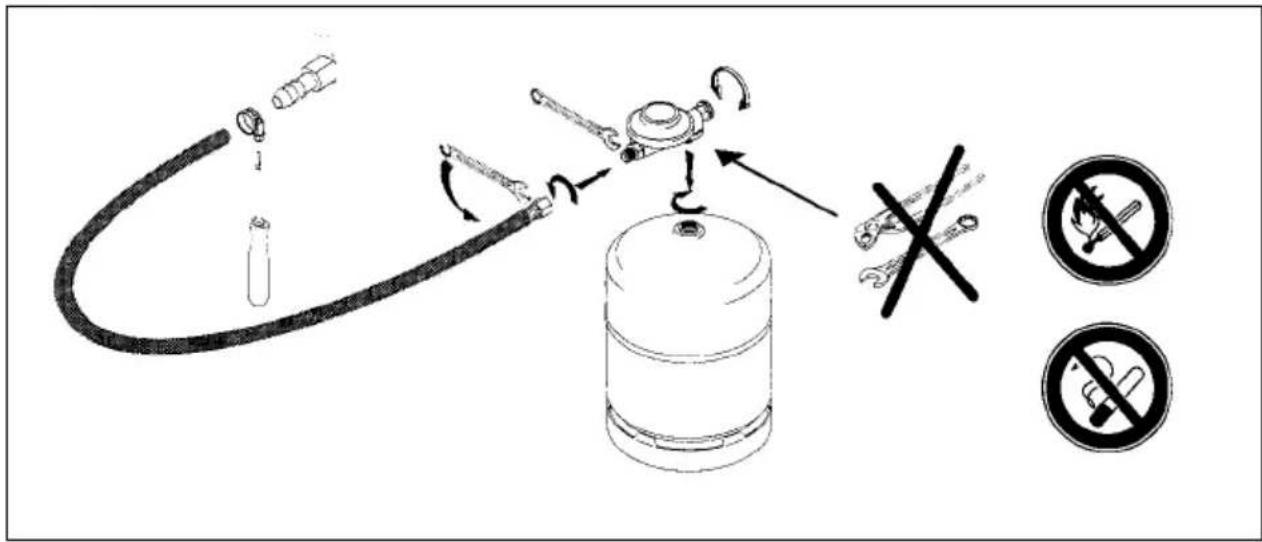

10.4.2.Allacciamento di una bombola con valvola di ritegno interna a sfera (Figura 9.)
- Controllare che la guarnizione del tubo di raccordo della valvola della bombola sia intatta. Non utilizzare guarnizioni supplementari. Chiudere il regolatore di pressione e tenerlo chiuso fino a installazione avvenuta.
- Avvitare il regolatore di pressione a mano, senza l'uso di attrezzi, ruotando verso sinistra sulla filettatura della bombola.
- Avvitare il dado di risvolto del tubo flessibile ruotandolo verso sinistra al tubo di raccordo del regolatore di pressione. Per stringere bene ed ermeticamente il dado di risvolto, utilizzare una chiave della larghezza di 17 mm. Perché venga evitata una trasmissione di forza al tubo di raccordo del regolatore di pressione, occorre fare pressione con una seconda chiave a bocca sul regolatore di pressione stesso. La larghezza di questa chiave dipende dal modello del regolatore di pressione.
- Inserire l'altra parte terminale del tubo flessibile nel tubo di raccordo del box e assicurarsi che non vi siano fuoriuscite servendovi di una fascetta per tubi flessibili.
- Aprire il regolatore di pressione e controllare con lo spray rivelatore di fughe l'ermeticità. C'è ermeticità se ai punti di collegamento non si formano bollicine.
In caso di sostituzione della bombola e/o smontaggio del tubo flessibile è indispensabile chiudere la valvola del gas o quella del regolatore di pressione. Provvedere alla sostituzione di tubi flessibili porosi o danneggiati.
L'apparecchio non contiene CFC/HCFC:
Come refrigerante per l'unità di refrigerazione viene utilizzata ammoniaca (composto naturale di idrogeno e azoto).
Il ciclopentano, sostanza non nociva all'ozono, viene attivato come agente motore per l'isolamento mediante poliuretano espanso.
Il sodio cromato viene utilizzato per proteggere dalla corrosione (il suo peso equivale a meno del 2% del peso del refrigerante).
12. Riciclaggio
Dopo aver disimballato l'apparecchio, occorre consegnare il materiale di imballaggio a un centro locale di raccolta. Al termine della vita utile, è necessario portare l'apparecchio a una ditta specializzata nella raccolta e nella rilavorazione, la quale recupererà i materiali riutilizzabili. Il resto verrà distrutto.
Gli apprecchi che sono contrassegnati con questo simbolo devono essere consegnati al posto di raccolta locale per lo smaltimento e il trattamento di apparecchi elettrici ed elettronici.
Questo prodotto non deve essere smaltito con i normali rifiuti domestici.
Il simbolo si trova sulla targhetta dei dati tecnici dei frigoriferi Dometic (targhetta del modello) sul panello posteriore dell'apparecchio.
L'apparecchio è conforme alle seguenti direttive CEE:
direttiva sui dispositivi
a bassa tensione 2006/95/CE
direttiva sulla compatibilità
elettromagnetica 2004/108/CE
direttiva sul gas 90/396/CEE
direttiva sul CE 93/68/CEE
direttiva sul RoHS 2002/95/CE
direttiva sul WEEE 2002/96/CE
