GEBRUIKSAANWIJZING CombiCool RC 1600 EGP DOMETIC

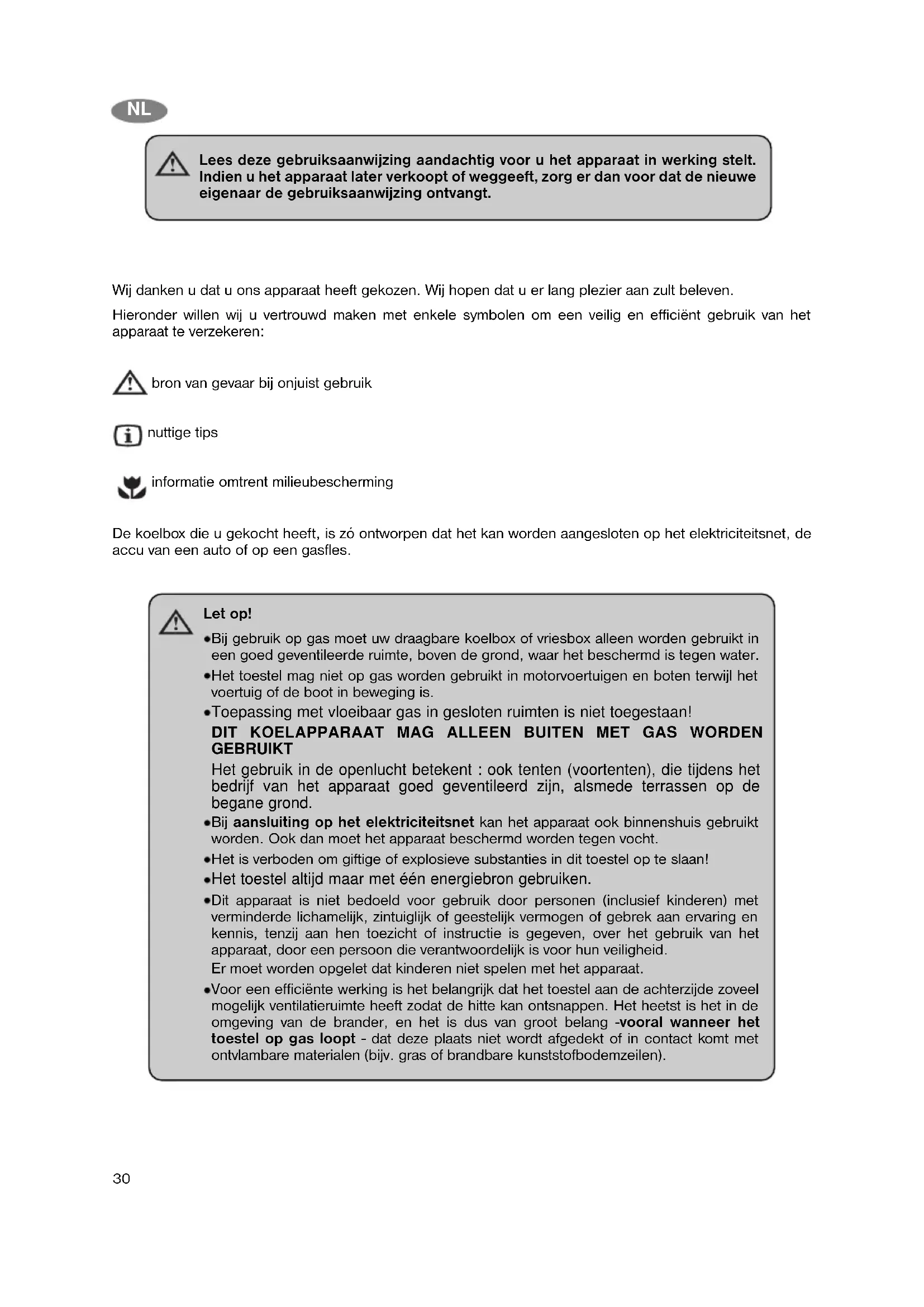

Wij danken u dat u ons apparaat heeft gekozen. Wij hopen dat u er lang plezier aan zult beleven. Hieronder willen wij u vertrouwd maken met enkele symbolen om een veilig en efficiënt gebruik van het apparaat te verzekeren: bron van gevaar bij onjuist gebruik nuttige tips informatie omtrent milieubescherming De koelbox die u gekocht heeft, is zó ontworpen dat het kan worden aangesloten op het elektriciteitsnet, de accu van een auto of op een gasfles. Let op! Bij gebruik op gas moet uw draagbare koelbox of vriesbox alleen worden gebruikt in een goed geventileerde ruimte, boven de grond, waar het beschermd is tegen water. Het toestel mag niet op gas worden gebruikt in motorvoertuigen en boten terwijl het voertuig of de boot in beweging is. Toepassing met vloeibaar gas in gesloten ruimten is niet toegestaan! DIT KOELAPPARAAT MAG ALLEEN BUITEN MET GAS WORDEN GEBRUIKT Het gebruik in de openlucht betekent : ook tenten (voortenten), die tijdens het bedrijf van het apparaat goed geventileerd zijn, alsmede terrassen op de begane grond. Bij aansluiting op het elektriciteitsnet kan het apparaat ook binnenshuis gebruikt worden. Ook dan moet het apparaat beschermd worden tegen vocht. Het is verboden om giftige of explosieve substanties in dit toestel op te slaan! Het toestel altijd maar met één energiebron gebruiken. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijk, zintuiglijk of geestelijk vermogen of gebrek aan ervaring en kennis, tenzij aan hen toezicht of instructie is gegeven, over het gebruik van het apparaat, door een persoon die verantwoordelijk is voor hun veiligheid. Er moet worden opgelet dat kinderen niet spelen met het apparaat. Voor een efficiënte werking is het belangrijk dat het toestel aan de achterzijde zoveel mogelijk ventilatieruimte heeft zodat de hitte kan ontsnappen. Het heetst is het in de omgeving van de brander, en het is dus van groot belang -vooral wanneer het toestel op gas loopt - dat deze plaats niet wordt afgedekt of in contact komt met ontvlambare materialen (bijv. gras of brandbare kunststofbodemzeilen). Lees deze gebruiksaanwijzing aandachtig voor u het apparaat in werking stelt. Indien u het apparaat later verkoopt of weggeeft, zorg er dan voor dat de nieuwe eigenaar de gebruiksaanwijzing ontvangt.31 INHOUD INHOUD

2. Afbeelding van het apparaat

4. Plaatsing van het apparaat

5. Het apparaat gebruiken

5.1. Via aansluiting op het elektriciteitsnet 5.2. Via aansluiting op de accu van een auto 5.3. Via aansluiting op een gasfles

6. Bereiden van ijsblokjes

8. Ontdooien, schoonmaken en onderhouden

10.1. Aansluiting op het elektriciteitsnet 10.2. Aansluiting op de accu van een voertuig 10.3. Aansluiting op een gasfles 10.4. Aansluiting van een gasfles met 10.4. 1. Aansluiting van een gasfles met een vast ingebouwde gasklep 10.4. 2. Aansluiting van een gasfles met binnenliggende kogelterugslagklep

Let op! De garantiebepalingen voldoen aan de EU-richtlijn 44/1999/CE en de wettelijke bepalingen van het betreffende land. Vragen over garantie, klantenservice en onderdelen kunt u richten aan de Dometic servicedienst. Niet onder de garantie valt schade veroorzaakt door verkeerd gebruik. Niet onder de garantie valt schade die het gevolg is van veranderingen aan het toestel of als gevolg van onderdelen niet afkomstig van Dometic. De garantie vervalt indien het toestel niet volgens voorschrift geïnstalleerd en gebruikt wordt. Gelieve het model product- en serienummer van het toestel aan te geven, indien u contact met de Dometic servicedienst opneemt. Deze gegevens vindt u op het typeplaatje aan de achterkant van de koelbox. NL32

Controleer na het verwijderen van de kartonnen verpakking of het apparaat niet beschadigd is. Indien het apparaat beschadigd werd tijdens het vervoer, moet u dit meteen melden aan uw leverancier.

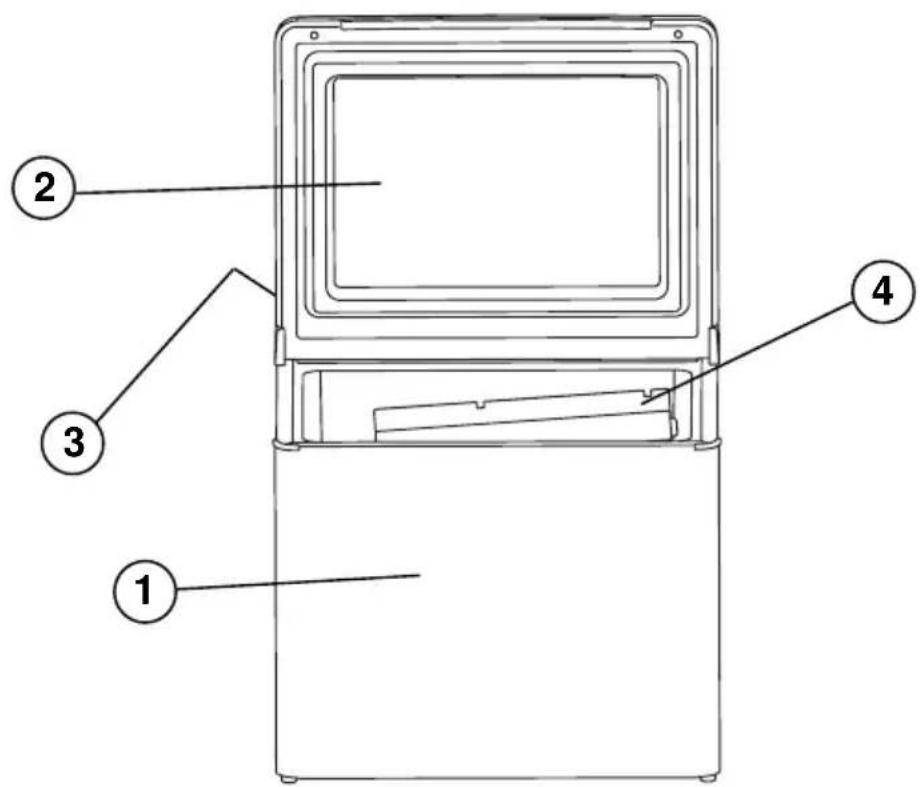

2. Afbeelding van het apparaat

1. Geďsoleerde mantel

2. Geďsoleerde deksel

Maak het apparaat zowel aan de binnen- als de buitenkant schoon voor u het in gebruik neemt. Gebruik hiervoor een zachte doek, lauw water en een niet bijtend reinigingsmiddel. Zorg ervoor dat er geen water in het rooster van de achterplaat en de bedieningselementen loopt. Veeg daarna het apparaat af met een schone doek en helder water en wrijf het droog. Gebruik, om schade te voorkomen, geen zeep, schurende of bijtende reinigingsmiddelen.

4. Plaatsing van het apparaat

Tijdens het vries / koelproces geeft het apparaat via de condensor (onder het bovenste deel van de achterplaat) de onttrokken warmte af aan de omgeving. Hoe beter de ventilatie van de condensor, hoe efficiënter de koeling zal verlopen. De andere voorwaarde voor een efficiënt gebruik: het apparaat moet op een vlak oppervlak staan. Dit kunt u het best controleren door een glas water op het apparaat te plaatsen. Het is belangrijk dat het apparaat niet blootgesteld wordt aan directe warmtestraling (zonlicht, radiator, dicht bij een oven, enz.) Bij het werken op gas moeten de volgende vrije afstanden in acht worden genomen: minimaal 10 cm van de achterkant van het toestel, minimaal 4 cm van beide kanten, minimaal 30 cm van de bovenkant van het toestel, minimaal 5 cm van de bodem. Alle brandbare voorwerpen (papier, hout, gras, textiel enz.) in de onmiddellijke nabijheid van het toestel dienen op de bovenvermelde afstanden te worden gehouden.

5. Het apparaat gebruiken

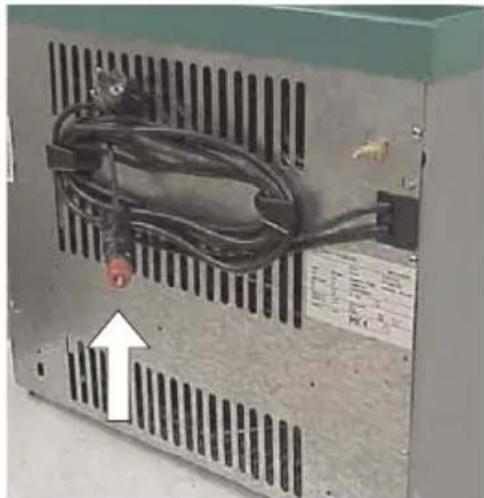

De kabel voor aansluiting op het elektriciteitsnet, de 12V-verbindingskabel en het verbindingsstuk voor de gasaansluiting bevinden zich aan de achterzijde van het apparaat (Afbeelding 2).

5.1 Via aansluiting op het

elektriciteitsnet Controleer of de elektrische spanning, vermeld op het typeplaatje van het apparaat, overeenstemt met de spanning van het elektriciteitsnet waarop u het apparaat wenst aan te sluiten. Wikkel de elektriciteitskabel af en steek de stekker in een geaard stopcontact. Zet de thermostaat (Afbeelding 4. A) op maximum wanneer u het apparaat voor het eerst gebruikt. Zet de thermostaat vervolgens na ongeveer vijf uur op een lagere stand, afhankelijk van de koeling die u nodig heeft. Aanwijzing: De stekker voldoet aan de normen van het betreffende land van bestemming en kan er anders uitzien als op de afbeelding. Afbeelding 2 NL34

5.2 Via aansluiting op de accu

van een auto Controleer of de elektrische spanning, zoals vermeld op het typeplaatje van het apparaat, overeenstemt met de spanning van de accu (12V of 24V). Gelijkstroomapparaten op 12V zijn voorzien van connectoren die aangesloten kunnen worden op de sigarettenaansteker (Afbeelding 3). Voor bepaalde voertuigmodellen kan het nodig zijn de rode plastic ring aan het uiteinde van de connector te verwijderen. Draai hiervoor de plastic ring tegen de wijzers van de klok in en trek eraan. Het apparaat kan nu aangesloten worden op de sigarettenaansteker. Bij aansluiting met 12V werkt het apparaat ononderbroken zonder temperatuurcontrole. Gelijkstroomapparaten op 24V worden geleverd met draden met onbeklede uiteinden. De uiteinden moeten verbonden worden met een klemmenstrook, die op zijn beurt via een zekering (5A) en een stroomschakelaar (5A) verbonden wordt met de accu. Bij aansluiting met 24V is het apparaat via de thermostaat te regelen. Als de motor niet draait, dient u de connector uit de aansteker te trekken (apparaat met 12V) of de stroomschakelaar af te zetten (apparaat met 24V). Indien dit niet gebeurt, zal het werkende apparaat de accu leegmaken. 5.3. Via aansluiting op een gasfles De aansluiting op de gasfles wordt beschreven in de paragrafen 9.3. en 9.4. Open de klep van de gasfles, controleer of er geen gaslekken zijn, zet de thermostaat op maximum (Afbeelding 4. B) en duw vervolgens de veiligheids- knop naar beneden. Houd deze ongeveer 10 seconden ingedrukt en duw enkele malen snel achter elkaar op de piëzo-ontstekingsknop (aangeduid met een ster, Afbeelding 4. C). Indien u geen vlam krijgt, herhaal dan de procedure. (De lucht die zich nog in de gasleiding van het apparaat bevond voor het werd aangesloten op de gasfles moet eerst verwijderd worden. Pas dan kan het gas ontstoken worden). De ontsteking kan worden gecontroleerd via het vlammenkijkgaatje (Figuur 5). Wanneer de vlam brandt, moet u de veiligheidsknop nog 20 seconden ingedrukt houden. De regulatorknop heeft 4 standen: : grote vlam (MAX) = maximum gasvoorziening (hoge omgevingstemperatuur

32 °C); : middelgrote vlam (MID)= middelmatige gasvoorziening (normale omgevingstemperatuur

25°C); : kleine vlam (MIN) = minimale gasvoorziening (lage omgevingstemperatuur

16°C); : uitgeschakelde toestand = de brander wordt niet van gas voorzien. Afbeelding 4. Afbeelding 5. Figure 3

6. Bereiden van ijsblokjes

De ijsbak voor 4/5 vullen met drinkwater en met het deksel afsluiten. Eventueel aanwezige waterdruppels van schaal en deksel afwrijven om het vastvriezen te voorkomen. IJsblokjesschaal in het apparaat op de koeleenheid plaatsen. Om de vorming van ijsblokjes te versnellen dient u, bij toepassing met stroom, de thermostaatknop of, bij toepassing met vloeibaar gas, de regelaarsknop eventueel gedurende korte tijd op de MAX-stand te regelen. (Vergeet niet de knop weer terug te zetten nadat u de ijsblokjes heeft aangemaakt!) Om de ijsblokjes eruit te nemen dient u de complete ijsbak kortstondig te laten dooien of een ogenblik onder gewoon leidingwater te houden en vervolgens het deksel van de bak te nemen. De ijsblokjes kunnen nu gemakkelijk uit de bak resp. uit de vakjes in het deksel worden genomen.

Voor u op reis vertrekt laat u het apparaat best gedurende 24 uur ingeschakeld op 230 V (zet de thermostaat tussen 'min' en 'max'). Wanneer het apparaat in werking is, wordt op het verdamperpaneel ijs gevormd. Wanneer u het deksel opent of wanneer voedsel in het apparaat wordt geplaatst, smelt dit ijs gedeeltelijk en vormt zich water op de bodem van het apparaat. Veeg het water af en toe weg met een spons. Als u het apparaat als koelbox gebruikt: Plaats liever geen voedsel met een breekbare verpakking (zoals glas) in het apparaat, wanneer wilt verplaatsen. Door de beweging en het schudden van het apparaat kan deze verpakking breken. Als u het apparaat als vriesbox gebruikt: Plaats geen voedsel in het apparaat in een verpakking welke niet tegen bevriezen kan (zoals glas). Zorg ervoor dat, zodra het apparaat zich op een vaste plaats bevindt, het voedsel niet in contact komt met het verdamperpaneel, aangezien dit vriesbrand kan veroorzaken.

8. Ontdooien, schoonmaken

en onderhouden Trek vóór het ontdooien de stekker van het apparaat steeds uit het stopcontact om elektrische schokken te voorkomen. Zorg ervoor dat er geen andere energiebron is aangesloten (gas of 12V/24V). Maak het koelapparaat leeg en laat het deksel openstaan. Afhankelijk van de temperatuur, smelt het ijs van het verdamperpaneel in korte tijd en vormt zich water op de bodem van het koelapparaat. Veeg dit weg met behulp van een spons. Maak daarna het apparaat schoon volgens de instructies in paragraaf 3. Laat het deksel open zodat er geen nare luchtjes ontstaan. Het apparaat behoeft geen verder onderhoud.

Gelieve het volgende te controleren alvorens contact op te nemen met de Electrolux Servicedienst: Zijn de standplaats en ventilatie optimaal ? Staat het apparaat waterpas ? Staat er spanning op het stopcontact en is de aansluiting geschikt voor het apparaat ? Is de elektriciteitskabel beschadigd ? Voor werking op elektriciteit, is de elektrische thermostaat ingeschakeld? Voor werking op gas, werd de veiligheidsknop lang genoeg ingedrukt ? Staat de thermostaat op maximum? Staat de gasfles of het drukreduceerventiel open? Is de gasfles gevuld ? (De fles is leeg als u bij schudden geen bewegende vloeistof waarneemt). Zijn er per toeval twee verschillende energiebronnen aangesloten ? (bijvoorbeeld gas en elektriciteit) Werd er warm voedsel in het apparaat gezet ? Werden grote hoeveelheden voedsel in een keer in het apparaat gezet ? Als het apparaat na deze controle nog steeds niet of niet goed functioneert, neem dan contact op met de Electrolux Servicedienst. Wanneer u melding maakt van het probleem, vermeld dan ook de aard van het probleem, het type apparaat, en het product- en serienummer op het typeplaatje. Wij komen de garantievoorwaarden voor het apparaat na. www.dometic.com NL36

10. Inwerkingstelling

U mag het apparaat slechts op één energiebron aansluiten. Wanneer u het opverscheidene energiebronnen tegelijk aansluit zal het apparaat niet werken. Technische gegevens:

10.1 Aansluiting op het elektriciteitsnet

Zorg ervoor dat er geen andere energiebron is aangesloten (gas, 12V). Het apparaat kan slechts werken met nominale netspanning zoals aangegeven op het typeplaatje. De stekker van het apparaat kan aangesloten worden op een volgens de wettelijke voorschriften geaard stopcontact. (In het buitenland kan omwille van andere soorten stopcontacten, een adapter noodzakelijk zijn. Als er voor de installatie van dit toestel elektrische werken nodig zijn, dan dient een erkende elektricien of een bevoegd persoon deze uit te voeren. De fabrikant wijst elke verantwoordelijkheid bij niet-naleving van deze veiligheidsmaatregelen. Elektrische vereisten Voor u de koelkast aanzet, dient u na te gaan of het voltage hetzelfde is als dat vermeld op het gegevensplaatje van het toestel.

10.2 Aansluiting op de accu

van een voertuig Zorg ervoor dat er geen andere energiebron is aangesloten (gas, 230V). In de stroomvoedingskabel tussen batterij en koelbox is of moet een zekering in een kabel worden ingebouwd. Apparaten op 12V moeten op een aansteker aangesloten worden die uitgerust is met een zekering van 10A. Apparaten op 24V moeten aangesloten worden via een klemmenstrook en een stroomschakelaar en moeten beveiligd zijn met een zekering van 5A. De stroomschakelaar moet geschikt zijn voor het omzetten van een stroom van 5A. Bij aansluiten van de apparaten hoeft met de aansluitpolen geen rekening te worden gehouden.

10.3 Aansluiting op een gasfles

Zorg ervoor dat er geen andere energiebron is aangesloten (230V, 12V). Het apparaat mag niet op stads- of aardgas worden aangesloten. Het is uitsluitend geschikt voor propaan-/butaangas-toepassing. Op het typeplaatje (zie achterwand van het apparaat) is de voorgeschreven gasaansluitdruk in mbar vermeld. Er dient een dienovereenkomstige drukregelaar te worden gebruikt. HET APPARAAT MAG MET GEEN ANDERE DAN

10.4 Artikelen die nodig zijn

voor de aansluiting van de koelbox/gasfles Gasfles a) Camping-propaangasfles met vast ingebouwde gasklep, inhoud 5 kg of 11 kg. Kleur: grijs. Flessen met een andere kleur tot 14 kg inhoud moeten volgens hetzelfde systeem worden aangesloten. b) Gasflessen met een binnenliggende kogelterugslagklep tot 3 kg inhoud. Vast ingestelde, goedgekeurde drukregelaar, geschikt voor de gebruikte gasfles (zie aansluiting van de gasfles). Goedgekeurde slangleiding van de juiste lengte, die geschikt is voor een knikvrije montage. Beksleutel met bekwijdte 17 en een sleutel met de juiste wijdte voor de drukregelaar. Lekzoekmiddel (Iekzoekspray of een schuimvormend middel). Model RC1200EGP RC1700EGP RC1600EGPRC2200EGPType JCB- 1 JCB-1Bruto inhoud 41 liter 33 literSpanning 220 - 240V (wisselstroom) 220 - 240V (wisselstroom)Vermogen 85W 75WEnergieverbruik 1.38kWh/24h 1.35kWh/24hAccu 12V (gelijkstroom) 12V/24V (gelijkstroom)Vermogen 85W 75W/65WEnergieverbruik 170Ah/24h 150Ah/24h /65Ah/24hGasdruk 28-30 mbar 28-30 mbarGasclassificatie I3 B/P I3 B/PStraalomvang 2 2Nominalewarmtebelasting 134W - 9,8g/h 134W - 9,8g/hbutaan (propaan) (108W - 7,7g/h) (108W - 7,7g/h)Minimalewarmtebelasting 106W - 7,7g/h 106W - 7,7g/hbutaan (propaan) (70W - 5g/h) (70W - 5g/h)Klimaatklasse N NKoelmiddel 143g H O + 67g NH 143g H O + 67g NH

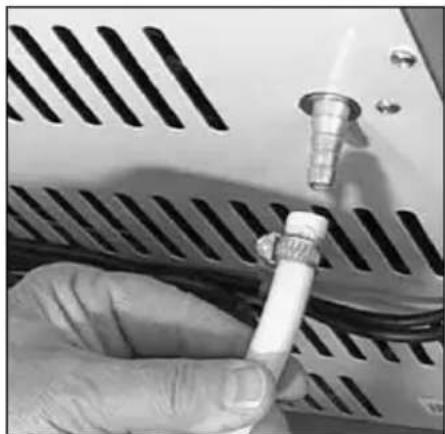

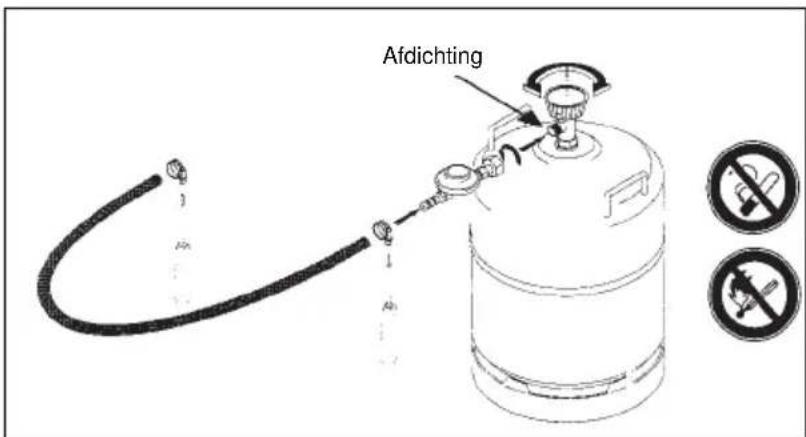

10.4.1. Aansluiting van een gasfles

met een vast ingebouwde gasklep (Zie afbeelding 9) Controleer of de dichting aan het verbindingsstuk van de gasflesklep aanwezig en onbeschadigd is. Gebruik geen extra dichtingen. De gasklep van de fles moet tijdens de gehele installatie gesloten blijven. Laat een kleine hoeveelheid gas ontsnappen om eventueel aanwezig vuil uit de gasflesklep te verwijderen. Schroef de kartelmoer van de drukregelaar zonder gereedschap handmatig linksom vast en sluitend op het aansluitstuk van de gasflesklep. Schroef de kartelmoer van de slangleiding linksom op het afvoerstuk van de drukregelaar. Voor het sluitend vastdraaien van de kartelmoer moet u een beksleutel met 17 mm bekwijdte gebruiken. Om te voorkomen dat er een niet toegestane krachtoverbrenging op het aansluitstuk van de fles ontstaat, moet met een tweede beksleutel de drukregelaar worden tegengehouden. Deze sleutelwijdte is afhankelijk van de uitvoering van de drukregelaar. Sluit het tweede uiteinde van de slangleiding aan op het aansluitstuk van de box en borg de slangleiding met een slangklem (afbeelding 8). Open de gasklep en controleer de dichtheid van alle verbindingen met een lekzoekspray. Wanneer op de verbindingspunten geen blaasjes ontstaan, zijn deze goed dicht. EEN DICHTHEIDSCONTROLE MET OPEN VLAM IS NIET TOEGESTAAN! NIET ROKEN! EXPLOSIE- EN VERBRANDINGSGEVAAR! Afbeelding 8. Afbeelding 9. Afdichting NL38 EEN DICHTHEIDSCONTROLE MET OPEN VLAM IS NIET TOEGESTAAN! NIET ROKEN! EXPLOSIE- EN VERBRANDINGSGEVAAR!

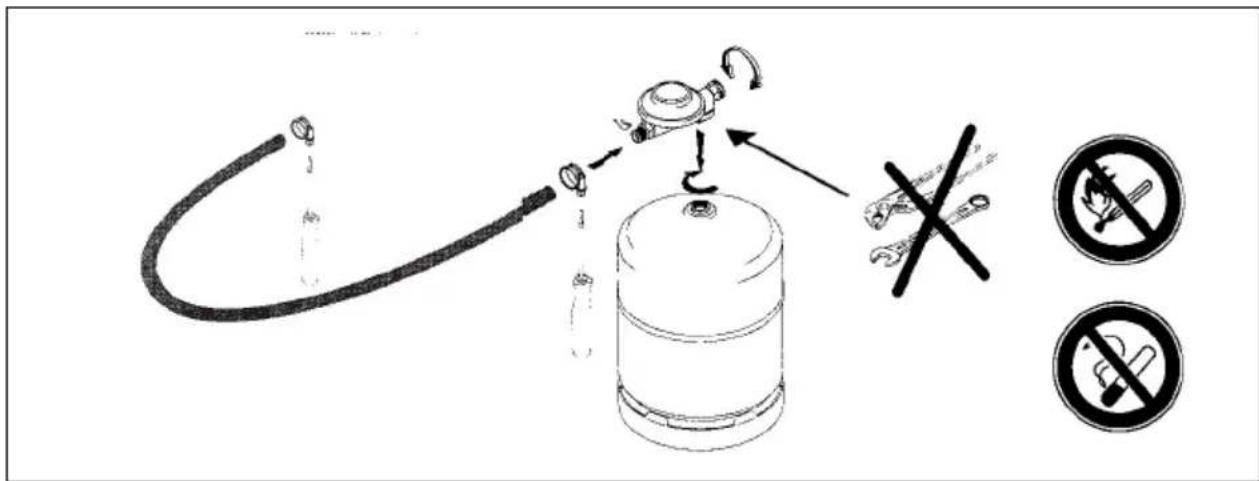

10.4.2. Aansluiting van een gasfles

met binnenliggende kogelterugslagklep (Zie afbeelding 10) Controleer of in de gasflesaansluiting en in het schroefstuk van de drukregelaar de dichtingen aanwezig en onbeschadigd zijn. Gebruik geen extra dichtingen. Sluit de klep van de drukregelaar en houd deze gedurende de gehele installatie gesloten. Schroef zonder gereedschap handmatig de drukregelaar vast en sluitend rechtsom in de schroefdraad van de fles. Schroef de kartelmoer van de slangleiding linksom op het afvoerstuk van de drukregelaar. Voor het sluitend vastdraaien van de kartelmoer moet u een beksleutel met 17 mm bekwijdte gebruiken. Om te voorkomen dat er een niet toegestane krachtoverbrenging op het aansluitstuk van de fles ontstaat, moet met een tweede beksleutel de drukregelaar worden tegengehouden. Deze sleutelwijdte is afhankelijk van de uitvoering van de drukregelaar. Sluit het tweede uiteinde van de slangleiding aan op het aansluitstuk van de box en borg de slangleiding met een slangklem (Afbeelding 8). Open de gasklep en controleer de dichtheid van alle verbindingen met een lekzoekspray. Wanneer op de verbindingspunten geen blaasjes ontstaan, zijn deze goed dicht. Vóór de vervanging van een gasfles en/of demontage van een slangleiding moet altijd eerst de klep van de gasfles of van de drukregelaar worden gesloten. Vervang poreuze of beschadigde slangleidingen door nieuwe. Afbeelding 10. NL39

11. Informatie omtrent

milieubescherming Het apparaat bevat geen CFK's/HCFK's. Ammoniakgas (natuurlijke waterstof en stikstofverbinding) wordt gebruikt als koelmiddel in het koelapparaat. Het ozonvriendelijke cyclopentaan dient als agens voor de polyurethaan schuimisolatie. Der anvendes natriumchromat til korrosionsbeskyttelse (i en koncentration pĺ mindre end 2% i křlervćsken).

Nadat u het apparaat heeft uitgepakt, brengt u het verpakkingsmateriaal bij voorkeur naar een plaatselijk inzamelpunt. Na de nuttige levensduur, moet het apparaat afgeleverd worden bij een gemeentelijk inzameldepot of bij een gespecialiseerd inzamel- en recyclingbedrijf, dat de nog bruikbare materialen terugwint. De rest wordt volledig vernietigd. Apparaten, die met dit symbool zijn voorzien, moeten bij het gemeentelijk verzamelpunt voor afgedankte elektrische en electronische apparatuur worden afgegeven. Ze mogen niet via het gewone huisafval worden weggegooid. Bij koelkasten van Dometic staat het symbool op het typeplaatje aan de achterkant van het apparaat. Dit apparaat voldoet aan de volgende EEG- richtlijnen: LVD-Richtlijn 2006/95/EG EMC-Richtlijn 2004/108/EG Gas-Richtlijn 90/396/EEG CE-Richtlijn 93/68/EEG RoHS-Richtlijn 2002/95/EG WEEE-Richtlijn 2002/96/EG NL40
