Caractéristiques techniques	Alimentation modulaire 450W, 80 PLUS Bronze, ATX
Tension d'entrée	100-240V
Fréquence d'entrée	47-63Hz
Connecteurs	1 x 24-pin ATX, 1 x 4+4-pin CPU, 2 x 6+2-pin PCIe, 6 x SATA, 4 x Molex
Dimensions	150 mm x 86 mm x 140 mm
Utilisation	Idéale pour les configurations de jeux et les PC de bureau
Maintenance et réparation	Vérifier régulièrement les ventilateurs et les câbles, nettoyage recommandé
Sécurité	Protection contre les surcharges, courts-circuits et surchauffes
Garantie	5 ans
Informations générales	Compatible avec la plupart des boîtiers ATX, faible bruit de fonctionnement

FOIRE AUX QUESTIONS - CX450M CORSAIR

Quelle est la puissance de l'alimentation CORSAIR CX450M ?

L'alimentation CORSAIR CX450M a une puissance de 450 watts.

L'alimentation CORSAIR CX450M est-elle modulaire ?

Oui, la CORSAIR CX450M est une alimentation semi-modulaire, ce qui signifie que les câbles essentiels sont préinstallés, tandis que les câbles supplémentaires peuvent être ajoutés selon vos besoins.

Comment savoir si l'alimentation est compatible avec ma configuration ?

Vérifiez la puissance requise par votre système et assurez-vous que l'alimentation CX450M dispose des connecteurs nécessaires pour votre carte mère, votre carte graphique et autres composants.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez d'abord que tous les câbles sont correctement connectés. Testez également l'alimentation sur une autre configuration ou utilisez un testeur d'alimentation pour vérifier son fonctionnement.

Quelle est la garantie offerte avec la CORSAIR CX450M ?

La CORSAIR CX450M est généralement livrée avec une garantie de 5 ans, mais cela peut varier selon le revendeur.

Comment installer l'alimentation CORSAIR CX450M ?

Installez l'alimentation dans le boîtier de votre PC en utilisant les vis fournies, puis connectez les câbles de manière appropriée aux composants de votre système.

L'alimentation CORSAIR CX450M est-elle bruyante ?

La CX450M est conçue pour être silencieuse grâce à son ventilateur de 120 mm qui s'ajuste en fonction de la charge, ce qui permet de réduire le bruit en fonctionnement léger.

Quels types de câbles sont inclus avec l'alimentation ?

L'alimentation CORSAIR CX450M inclut des câbles pour l'alimentation de la carte mère, des connecteurs PCIe pour les cartes graphiques, ainsi que des câbles SATA et Molex pour les périphériques.

Puis-je utiliser la CORSAIR CX450M pour un système de jeu ?

Oui, la CORSAIR CX450M peut convenir à un système de jeu, tant que la puissance totale de vos composants ne dépasse pas 450 watts.

Comment nettoyer l'alimentation CORSAIR CX450M ?

Débranchez l'alimentation et utilisez un aspirateur à faible puissance ou un chiffon sec pour enlever la poussière des grilles et des ventilateurs. Ne jamais ouvrir l'alimentation.

MODE D'EMPLOI CX450M CORSAIR

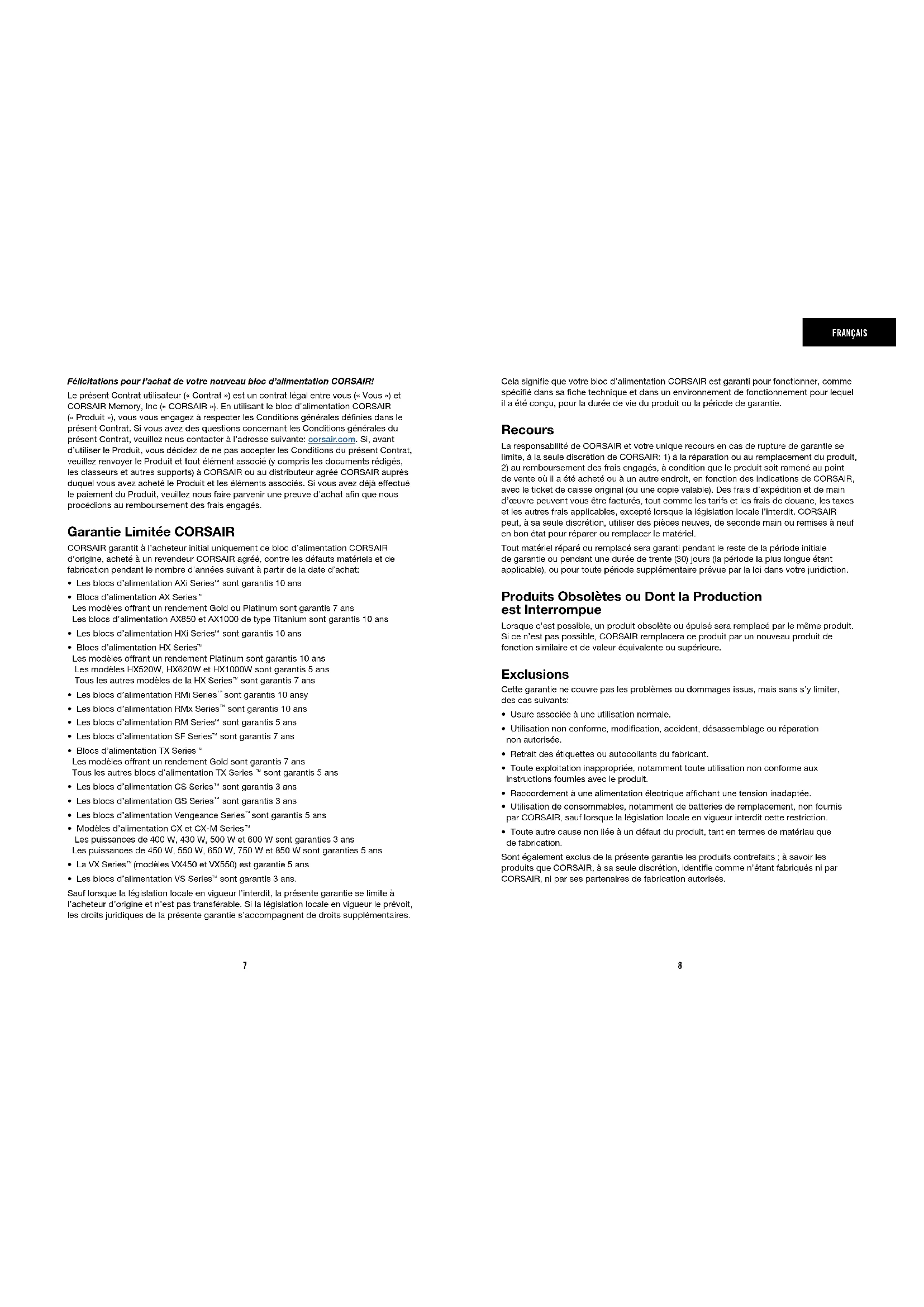

Felicitations pour l'achat de votre nouveau bloc d'alimentation CORSAIR!

Le present Contrat utilisé (« Contrat ») est un contrat légal entre vous (« Vous ») et CORSAIR Memory, Inc (« CORSAIR »). En utilisant le bloc d'alimentation CORSAIR (« Produit »), vous vous engagez à respecter les Conditions générales définies dans le present Contrat. Si vous ave des questions concernant les Conditions générales du present Contrat, veuilliez nos contacter à l'adresse suivante: cornsair.com. Si, avant d'utiliser le Produit, vous decide de ne pas accepter les Conditions du presente Contrat, veuilliez renvoyer le Produit et tout élément associé (y compris les documents rédigés, les classours et autres supports) à CORSAIR ou au distributeur agreeé CORSAIR auprès duquel vous ave acheté le Produit et les éléments associés. Si vous ave déjà effectué le paiement du Produit, veuilliez nous faire parvenir une preuve d'achat afin que nous procédions au remboursement des frais engagés.

Garantie Limitée CORSAIR

CORSAIR garantit à l'acheteur initial uniquement ce bloc d'alimentation CORSAIR d'origine, acheté à un revendeur CORSAIR agréné, contre les défauts matérielis et de fabrication pendant le nombre d'années suivant à partir de la date d'achat:

• Les blocs d'alimentation AXi Series" sont garantis 10 ans
• Blocs d'alimentation AX Series
  Les modeles offrant un rendement Gold ou Platinum sont garantis 7 ans
  Les blocs d'alimentation AX850 et AX1000 de type Titanium sont garantis 10 ans
  Les blocs d'allimentation HXi Series" sont garantis 10 ans
• Blocs d'alimentation HX Series

Les modèles offrant un rendement Platinum sont garantis 10 ans
Les modalles HX520W, HX620W et HX1000W sont garantis 5 ansTous les autres modalles de la HX Series ” sont garantis 7 ans
- Les blocs d'alimentation RMi Series™ sont garantis 10 ansy
- Les blocs d'alimentation RMx Series™ sont garantis 10 ans
- Les blocs d'alimentation RM Series" sont garantis 5 ans
- Les blocs d'alimentation SF Series™ sont garantis 7 ans
- Blocs d'alimentation TX Series

Les modeles offrant un rendement Gold sont garantis 7 ans

Tous les autres blocs d'alimentation TX Series sont garantis 5 ans

• Les blocs d'alimentation CS Series™ sont garantis 3 ans
  Les blocs d'alimentation GS Series sont garantis 3 ans
  Les blocs d'alimentation Vengeance Series" sont garantis 5 ans
• Modèles d'alimentation CX et CX-M Series

Les puissances de 400 W, 430 W, 500 W et 600 W sont garanties 3 ans

Les puissances de 450 W, 550 W, 650 W, 750 W et 850 W sont garanties 5 ans

La VX Series (modles VX450 et VX550) est garantie 5 ans
Les blocs d'alimentation VS Series sont garantis 3 ans.

Sauf lorsquela législation locale en vigueur l'intérédit,laprésente garantie se limite à l'acheteur d'origine et n'est pas transférable. Si la législation locale en vigueur le prévoit, les droits juridiques de laprésente garantie s'accompagné de droits supplémentaires.

Cela signifie que votre bloc d'alimentation CORSAIR est garantie pour fonctionner, comme spécifie dans sa fiche technique et dans un environnement de fonctionnement pour lequel il a ete concu pour la durée de vie du produit ou la période de garantie.

Recours

La responsabilité de CORSAIR et votre unique recours en cas de rupture de garantie se limite, à la vente discrétion de CORSAIR: 1) à la réparation ou au remplacement du produit, 2) au remboursement des frais engagés, à condition que le produit soit ramné au point de vente où il a été acheté ou à un autre endroit, en fonction des indications de CORSAIR, avec le ticket de calisse original (ou une copie valable). Des frais d'expédition et de main d'oeuvre pouvant vous été facteurs, tout comme les tariffs et les frais de douane, les taxes et les autres frais applicables, excepté lorsque la législation locale l'intérêt. CORSAIR peut, à sa seule discrétion, utiliser des pièces neuves, de seconde main ou remises à neuf en bon état pour réparer ou replacier le matériel.

Tout matériel réparté ou remplace sera garanté pendant le reste de la période initiale de garantie ou pendant une durée de trente (30) jours (la période la plus longue étant applicable), ou pour toute période supplémentaire prévue par la loi dans votre Juridiction.

Produits Obsolestes ou Dont la Production est Interrompue

Lorsque c'est possible, un produit obsoleté ou épulisé sera remplacé par le même produit. Si ce n'est pas possible, CORSAIR remplaçaire ce produit par un nouveau produit de fonction similaire et de valeur équivalente ou supérieure.

Exclusions

Cette garantie ne couvreet pas les problèmes ou dommages Issus, mais sans s'y limite, des cas suivants:

• Usure associée à une'utilisation normale.
• Utilisation non conforme, modification, accident, désassemblage ou réparation non autorisée.
• Retrait des étiquettes ou autocollants du fabricant.
• Toute exploitation inappropriée, notamment toute utilisation non conforme aux instructions fournies avec le produit.
• Raccordement à une alimentation électrique affichtant une tension inadaptée.
  Utilisation de consommables, notamment de batteries de Replacement, non fournis par CORSAIR, sauf jusqu'la législation locale en vigueur interdait cette restriction.
• Toute autre cause non liée à un défaut du produit, tant en termes de matériel que de fabrication.

Sont également exclus de la presente garantie des produits contrefaits ; à savoir les produits que CORSAIR, à sa seule discrétion, identifie comme n'était fabriqués ni par CORSAIR, ni par ses partenaires de fabrication autorisés.

Liminde Responsabilité

CORSAIR NE SAURAIT ETRE TENU RESPONSABLE DE DOMMAGES SPECAUX, INCIDENTS, INDIRECTS OU CONSEQUENUES QUELS QU'ILS SOIENT, INCLUANT, MAIS SANS S'Y LIMITER, LES PERTES (DIRECTES OU INDIRECTES) DE PROFITS, DE REVENUS OU DE DONNÉES ET LES PERTES COMMERCIALES LIÉES À LA RIPTURE DE TOUTE GARANTIE EXPRESSÉ OU IMPLICITE RELATIVE AU PRODUIT, MÉME SI L'EVENTUALITE DE TELS DOMMAGES AVAITÉ ÉTÉ SIGNALEE À CORSAIR AUPARAVANT. Certains bois locaux n'autorisent pas l'exclusion ou la limitation des dommages spéciaux, indirects, incidents ou conséquents. Il est donc possible que cette limitation ou exclusion ne soit pas applicable dans votre Juridiction.

Durée des Garanties Implicites

SAUF SI LES RÉGEMENTATIONS EN VIGUEUR L'INTERDISENT, Toute GARANTIE OU CONDITION IMPLICITE DE VALEUR COMMERCIALE OU D'ADEQUATION À UN USAGE PARTICULIER DÉFINIE POUR CE PRODUIT MATERIEL EST LIMITÉE À LA DUREE DE LA PÉRIODE DE GARANTIE APPLICABLE POUR LE PRODUIT. Certains législations locales n'autorisent pas les limitations de durée d'une garantie implicite. Il est donc possible que cette limitation ne soit pas applicable dans notre juridiction.

Droits Statutaires Aationaux

Les consommateurs sont susceptibles deisser de droits légaux dans le cadre de la législation nationale applicable régissant la vente de produits de consommation. De teils droits ne sont pas affectés par les garanties de la présente garantie limite.

Aucune Autre Garantie

Aucun agent, revendeur ou employe de CORSAIR n'est autorisé à modifier cette garantie, à la prolonger ou à y ajouter des éléments.

Demande de Garantie

Avant de soumettre uneDemande de garantie, nous vous suggerons de contacter notre groupe d'assistance technique ou de vous rendre sur corsair.com afin de consulter la section d'assistance pour en savoir davantage. Vous pouriez y trouver un simple correctif qui suffirait a resoudre toute probleme.

En général, toute réclamation de garantie valide effectuee pendant les trone (30) jours qu solvunt la date d'achat doit etre traitée au point de vente d'origine. Cette période peut varier en fonction de la nature du lieu d'achat du produit; nous vous invitons a vérifier la politique de retour avec le détaillant. Toute demande de garantie qui ne peut etre traitée via votre lieu d'achat d'origine doit etre acressee directement a CORSAIR. Les coordonnées de notre service après-vente sont indiquées sur la page Web cisair.com/contact ainsi que dans the documentation foume avec le produit.

Introduction

Les blocs d'alimentation CORSAIR sont concus pour assurer une compatibilité sans faillie avec la nouvelle configuration ou la mise à niveau de votre ordinateur de bureau. Avec leurs fonctionnalités généralement caractéristiques des blocs d'alimentation haut de gamme, ces produits sont parfaitement adaptés aux systèmes nécessitant une alimentation continue etisable ainsi qu'un faible niveau de bruit.

Votre bloc d'alimentation CORSAIR est doté de caractéristiques et de technologies dernier cri:

• Les modèle CX750, CX750M, GS, TX, TX-M, GS, CS-M, HX, AX et AXI Serles" prconnent en charge la的最后一 norme ATX12V2.4 et sont retrocompatible avec les normes ATX12V2.31 et antérieures ainsi qu'avec les systèmes ATX 2.2 et antérieurs.
• CX600, CX600M et les puissances basses dans les CX et CX-M Series™ ainsi que les VS Series™ prennet en charge la norme ATX12V2.31 et sont rétrocompatibles avec tous les systèmes ATX12V antérieurs également.
• Tous les blocs d'alimentation CORSAIR complennant un ventilateur aspirant contrélié de manière thermostatique dont la vitesse de ventilation varie en fonction de la température. Le résultat: un bloc d'alimentation plus silencieux à faible charge.
• Les programmes GS, TX, TX-M, RM, HX, AX (sauf AX1200) et AX CORSAIR complément tous un mode de ventilation Zero RPM. À faible charge, le ventilateur aspirant ne tournera pas, permettant au bloc d'alimentation de fonctionner dans un silence absoluc.
• Tous les blocs d'alimentation CORSAIR offrent un rendement minimum de 80% à des charges de 10% et plus.
• La correction du facteur de puissance active à 0.99% assure une alimentation précise et facile.
• Le rail simple +12 V dédié offre une compatibilité maximale avec les composants les plus récents.
• La protection contre les surtensions, les surcharges, la sous-tension et les courts-circuits assure une sécurité maximale pour les composants essentiels du système.
• Les cables extra-longs sont adaptés aux chassin tour pleineaille.
• Les câbles sont soit gainés, soit de style ruban plat pour une esthétique plus soignée et une meilleure circulation de l'air.
• Les unités modulaires, telles que les CX-M, TX-M, CS-M, RM, HX, AX et AXi, permettent aux utilisateurs de retireir les cables. Ce facilité l'installation et permet à l'utiliser d'éliminer les cables intéttisées, ce qui réduit l'encombrement dans le chassis.

Installation

Avant de proceder à l'Installation, veullez dire l'intégralté du present manuel.

Étape A: Retrait de l'alimentation existante

Si vous assembliez un nouveau système, passez directement à l'etape B.

1. Déconnectez le cordon d'alimentation CA de la prise murale ou de votre onduleur, puis de toute unité d'alimentation presente.
2. Déconnectez tous les cables d'alimentation de vos périphériques (carte video, carte mère, etc.).
3. Suivez les instructions du manuel de votre chassi et désinstalléEZ your alimentation existante.
4. Passez à l'étape B.

Étape B: installation du bloc d'alimentation CORSAIR

1. Assurez-vous que le cable d'alimentation CA de l'unité est déconnecté.
2. Sulvée les Instructions du manuel de votre chassin et installez l'alimentation au moyen des vis fournies.
3. Branchez le cable d'alimentation principal à 24 broches. Le cable d'alimentation principal à 24 broches dispose d'un mécanisme à 4 broches amovible qui permet d'accepter une prise 20 ou 24 broches côté carte mère.

A. Si la prise de votre carte mère dispose de 24 broches, vous pouvez raccorder le cable d'alimentation principal à 24 broches de l'unité d'alimentation directement à cette carte mère.

B. Si votre carte mère est équipée d'une fiche à 20 broches, vous nevez retirer le cable à quatre broches du connecteur à 24 broches, puis racorder le cable à 20 broches à votre carte mère (sans utiliser le connecteur à quatre broches).

1. Raccordez le cable +12 V (EPS12V) à huit broches à la carte mère.

A. Si Your carte mère dispose d'un connecteur +12 V a huit broches, raccordez le cable à huit broches directement à celle-ci.
B. Si votre carte mèrè dispose d'un connecteur à quatre broches, détachez le module à quatre broches du cable à huit broches, puis raccordez directement le cable à quatre broches ainsi obtenu à la carte mère.

AVERTISSEMENT: Le module amovile à quatre broches du connecteur 24 broches principal n'est pas un connecteur P4 ou +12 V. Des dommages importants peuvent résultat de son utilisation en lieu et place d'un connecteur P4 ou +12 V.

1. Raccordez les cables des peripheriques, les cables PCI-Express et les cables SATA.
   A. Raccordez les cables des périhôques aux prises d'alimentation de vos disques durs et lecteurs de CD-ROM/DVD-ROM.
   B. Raccordez les cables SATA aux prises d'alimentation de vos disques mécaniques et SSD SATA.
   C. Raccordez les cables PCI-Express aux prises d'alimentation de vos cartes videoe PCI-Express le cas éclicant.
   D. Raccordez les cables des peripheriques aux évêntuels peripheriques requérant un petit connecteur à 4 broches.
   E. Assurez-vous que tous les cables sont fermement raccordés. Veilze à保守 toute cable modulaire inutilisé pour un éventuel ajust de composants ultérieur.

2. Raccordez le cordon d'alimentation CA à l'unité d'alimentation et mettez celle-ci sous tension en poussant le switch en position MARCHE (marquee d'un I).
   Félictions! You've avéré terminé l'installation de votre bloc d'alimentation CORSAIR. Voiture système est maintainant pré à fonctionner

Consignes de Sécurité Importantes

ATTENTION! RISQUE DE CHOC ÉLECTRIQUE!

1. Procedez à l'installation conformément à toutes les instructions du fabricant et à tous les avertissements de sécurité. Le non-respect de cette condition pourrait conduir à l'endommagement de votre alimentation ou de votre système, et pourrait engendrer des blessures graves, voire le décès de l'utilisateur.
2. L'alimentation est le siège de haute tensions. N'ouvre pas le boitier de l'alimentation et ne tentez pas de la réparer; il ne contientaucun composant sur lequel l'utilisateur peut intervenir.
3. Ce produit est concu pour un usage en interieur uniquement.
4. N'utilise pas l'alimentation pres de I'eau, ni dans des environnement au temperatur ou humiditeelevée.
5. N'Installez pas l'allimentation à proximé de sources de chaleur, tels que radiateurs, registres thermiques, poèles ou autres apparéils produitant de la chaleur.
6. N'inserez chaque objet a travers l'ouverture a grille du ventilateur ou l'évacuation de l'alimentation.
7. Ne modifiez pas les cables et/ou les connecteurs intégrés à cette alimentation.
8. Si cette alimentation utilise des cables modulaires, utilisez uniquement les cables fournis par le fabricant. Les autres cables peuvent se réverir incompatibles et inférer des dommages importants à votre système et à votre alimentation.
9. Le connecteur d'alimentation à 24 broches principal dispose d'un connecteur à 4 broches amovible. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12V. Ne force pas l'insertion de ce cable dans la prise P4 ou ATX +12 V de la carte mère.
10. Le non-respect de toute instruction du fabricant et/ou d'une de ces instructions de sécurité entraînera l'annulation immédiate de toute garantie.
