CX450M - Netzteil CORSAIR - Kostenlose Bedienungsanleitung

Technische Merkmale	Modulares Netzteil 450W, 80 PLUS Bronze, ATX
Eingangsspannung	100-240V
Eingangsfrequenz	47-63Hz
Anschlüsse	1 x 24-poliger ATX, 1 x 4+4-poliger CPU, 2 x 6+2-poliger PCIe, 6 x SATA, 4 x Molex
Abmessungen	150 mm x 86 mm x 140 mm
Verwendung	Ideal für Gaming-Konfigurationen und Desktop-PCs
Wartung und Reparatur	Regelmäßige Überprüfung der Lüfter und Kabel, Reinigung empfohlen
Sicherheit	Schutz vor Überlast, Kurzschlüssen und Überhitzung
Garantie	5 Jahre
Allgemeine Informationen	Kompatibel mit den meisten ATX-Gehäusen, geräuscharmer Betrieb

Häufig gestellte Fragen - CX450M CORSAIR

Wie hoch ist die Leistung des CORSAIR CX450M Netzteils?

Das CORSAIR CX450M Netzteil hat eine Leistung von 450 Watt.

Ist das CORSAIR CX450M Netzteil modular?

Ja, das CORSAIR CX450M ist ein halbmodulares Netzteil, was bedeutet, dass die wichtigsten Kabel vorinstalliert sind, während zusätzliche Kabel je nach Bedarf hinzugefügt werden können.

Wie kann ich feststellen, ob das Netzteil mit meiner Konfiguration kompatibel ist?

Überprüfen Sie die von Ihrem System benötigte Leistung und stellen Sie sicher, dass das CX450M Netzteil die erforderlichen Anschlüsse für Ihr Motherboard, Ihre Grafikkarte und andere Komponenten hat.

Was soll ich tun, wenn das Netzteil nicht einschaltet?

Überprüfen Sie zunächst, ob alle Kabel korrekt angeschlossen sind. Testen Sie das Netzteil auch an einer anderen Konfiguration oder verwenden Sie einen Netzteiltester, um seine Funktion zu überprüfen.

Welche Garantie wird mit dem CORSAIR CX450M angeboten?

Das CORSAIR CX450M wird in der Regel mit einer 5-jährigen Garantie geliefert, dies kann jedoch je nach Händler variieren.

Wie installiere ich das CORSAIR CX450M Netzteil?

Installieren Sie das Netzteil im Gehäuse Ihres PCs mit den mitgelieferten Schrauben und schließen Sie dann die Kabel entsprechend an die Komponenten Ihres Systems an.

Ist das CORSAIR CX450M Netzteil laut?

Das CX450M ist so konzipiert, dass es dank seines 120-mm-Lüfters, der sich je nach Last anpasst, leise ist, was den Geräuschpegel bei geringer Belastung reduziert.

Welche Kabel sind im Lieferumfang des Netzteils enthalten?

Das CORSAIR CX450M Netzteil enthält Kabel für die Stromversorgung des Motherboards, PCIe-Anschlüsse für Grafikkarten sowie SATA- und Molex-Kabel für Peripheriegeräte.

Kann ich das CORSAIR CX450M für ein Gaming-System verwenden?

Ja, das CORSAIR CX450M eignet sich für ein Gaming-System, solange die Gesamtleistung Ihrer Komponenten 450 Watt nicht überschreitet.

Wie reinige ich das CORSAIR CX450M Netzteil?

Trennen Sie das Netzteil vom Stromnetz und verwenden Sie einen Staubsauger mit geringer Leistung oder ein trockenes Tuch, um Staub von den Gittern und Lüftern zu entfernen. Öffnen Sie das Netzteil niemals.

BEDIENUNGSANLEITUNG CX450M CORSAIR

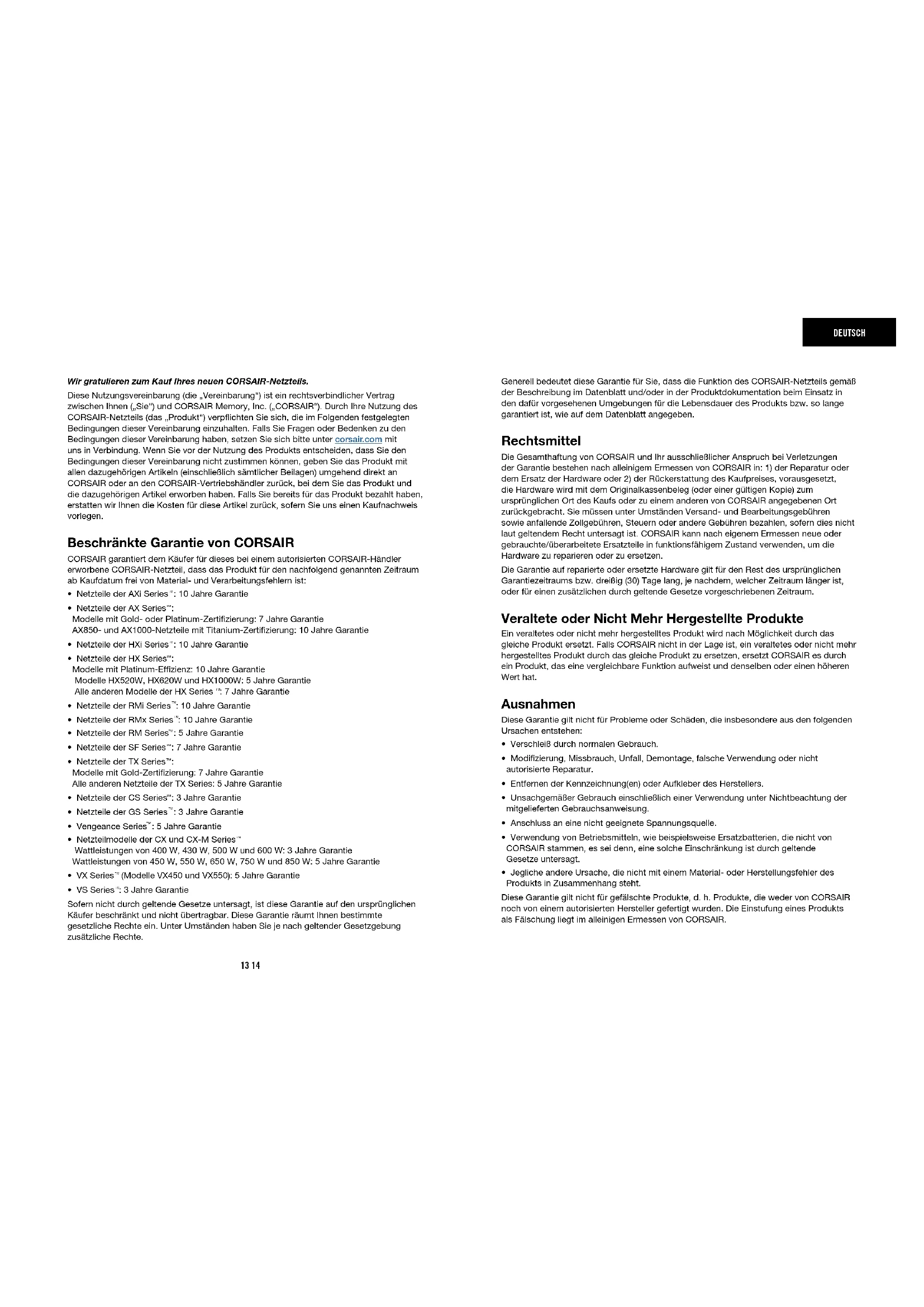

Wir gratulieren zum Kauf theirs neuen CORSAIR-Netzteils.

These Nutzungsvereinbarung (die „Vereinbarung“) ist ein rechtsverbindlicher Vertrag zwischen Jahren („Sie“) und CORSAIR Memory, Inc. („CORSAIR“). Durch ihre Nutzung des CORSAIR-Netzteils (das „Produkt“) verpflichteten Sie sich, die im Folgenden festgelegten Bedingungen dieser Vereinbarung einzuzehalten. Falls Sie Fragen oder Bodenken zu den Bedingungen dieser Vereinbarung haben, setzen Sie sichitte unter cornair.com mit uns in Verbindung. Wenn Sie vor der Nutzung des Produkts entscheiden, dass Sie den Bedingungen dieser Vereinbarung nicht zustimmen konnen, geben Sie das Produkt mit allen dazugehörigen Antiekeln (einschließlich sonstlicher Boillagen) umgehend direkt an CORSAIR oder an den CORSAIR-Vertriebshandlert zurück, bei dem Sie das Produkt und die dazugehörigen Antikel erworben haben. Falls Sie bereits für das Produkt bezahlt haben, erstatten wir ihren die Kosten für diese Antikel zurück, sofern Sie uns einen Kaufnachweis vorlegen.

Beschränkte Garantie von CORSAIR

CORSAIR garantiert dem Käufer für diese bes bei einem autorisierten CORSAIR-Händler erworbene CORSAIR-Netzeil, dass Produkte für den nachfolgenden genannten Zeitraum ab Kaufdatum frei von Material- und Verarbeitungsfehlern ist:

Netzteile der AXI Series10:10 Jahre Garantie
Netzelle der AX Series:
Modella with Gold- oder Platinum-Zertifizierung: 7 Jahre Garantie AX850- und AX1000-Netzeinteil mit Titanium-Zertifizierung: 10 Jahre Garantie
Netteteile der HXi Series: 10 Jahre Garantie
Netzeile der HX Series":
Modelle mit Platinum-Effizienz: 10 Jahre Garantie
Modelle HX520W, HX620W und HX1000W: 5 Jahre Garantie
Alle anderen Modelle der HX Series: 7 Jahre Garantie
Netzeleider RMi Series10 Jahre Garantie
Netzteile der RMx Series: 10 Jahre Garantie
Netzeile der RM Series: 5 Jahre Garantie
Netzteile der SF Series: 7 Jahre Garanti
Netzteile der TX Series:
Modellie mit Gold-Zertifizierung: 7 Jahre Garantie
Alle anderen Netzeitfe der TX Series: 5 Jahre Garantie
Netzteile der CS Series: 3 Jahre Garantie
Netzeile der GS Series: 3 Jahre Garantie
Vengeance Series": 5 Jahre Garantie
Netzeilmodelle der CX und CX-M Series
Wattleistungen von 400 W, 430 W, 500 W und 600 W: 3 Jahre Garantie
Wattleistungen von 450 W, 550 W, 650 W, 750 W und 850 W: 5 Jahre Garantie
- VX SeriesTM (Modelle VX450 und VX550): 5 Jahre Garantie
VS Series: 3 Jahre Garantie

Sofern nicht durch geltende Gesetze untersagt, ist diese Garantie auf den ursprünglichen Käfer berchänkt und nicht übertragbar. Diese Garantie raumt Ihnen bestimme gesetzliche Rechte ein. Unter Umständen haben Sie je nach geltender Gesetzgebung zusätzliche Rechte.

Generell bedeutet diese Garantie für Sie, dass die Funktion des CORSAIR-Netzeils gemäß der Beschreibung im Datenblatt und/oder in der Produktdokumentation beim Einsatz in den darauf vorgesehen Umgebauten für die Lebensdauer des Produkts bzw. so lange garantiert ist, wie auf dem Datenblatt angegeben.

Rechtsmittel

Die Gesamthaftung von CORSAIR und ihr ausschließlich Anspruch bei Verletzungen der Garantie bestehen nach alleinigem Ermessen von CORSAIR in: 1) der Reparatur oder dem Ersatz der Hardware oder 2) der Rückerstattung des Kaufpreises, vorausgesetzt, die Hardware wird mit dem Originalkassenbeleg (oder einer gültigen Kouple) zum Ursprünglichen Ort des Kaufs oder zu einem anderen von CORSAIR angegebenen Ort zurückgebracht. Sie müssen unter Umstanden Versand- und Bearbeitungsgebühren sowie anfallende Zollgebühren, Steuern oder andere Gebühren bezahlen, sofern dies nicht laut geltendem Recht untersagst ist. CORSAIR kann nach eigenen Ermessen neue oder gebraucht/überarbeitete Ersatzteile in Funktionsfähigem Zustand verwenden, um die Hardware zu reparieren oder zuersetzen.

Die Garantie auf reparierte oder ersetzte Hardware gilt für den Rest des ursprünglichen Garantiezeitraums bzw. drebig (30) Tage lang, je nachdem, welcher Zeitaum länger ist, oder für einen zusätzlichen durch gehende Gesetze vorgeschreibenben Zeitraum.

Veraltete oder Nicht Mehr Hergestellte Produkte

Eln veraltetes oder nicht mehr hergestelltes Produkt wird nach Möglichkeit durch das gleiche Produkt ersetzt. Falls CORSAIR nicht in der Lage ist, ein veraltetes oder nicht mehr hergestelltes Produkt durch das gleiche Produkt zu ersetzen, ersetzt CORSAIR es durch ein Produkt, das eine vergleichbare Funktion aufweist und denselben oder einen hohenen Wert hat.

Ausnahmen

These Garantie gilt nicht für Probleme oder Schäden, die Insbesondere aus den folgenden Ursachen entstehen:

Verschleib durch normalen Gebrauch.
- Modifizierung, Missbrauch, Unfall, Demontage, falsche Verwendung oder nicht autorisierte Reparatur.
- Entferen der Kennzeichnung(en) oder Aufkleiber des Herstellers.
- Unsachgemäß Gerbruch einschließlich einer Verwendung unter Nichtbeachtung der mitgelieferten Gerbrauchsanweisung.
- Anschluss an eine nicht geeignete Spannungsquelle.
- Verwendung von Betriebsmitteln, wie beispieleweise Ersatzbatterien, die nicht von CORSAIR stammen, es sei dann, eine solche Einschränkung ist durch geltende Gesetze entsprechigt.
- Jeglich andere Ursache, die nicht mit einem Material- oder Herstellungsfehler des Produkts in Zusammenhang stehen.

These Garantie gilt nicht für gefalschte Produkte, d. h. Produkte, die weder von CORSAIR noch noh von einem autorisierten Hersteller gefertigt wurden. Die Einstufung eines Produkts als Falschung liegt im alleitigen Ermessen von CORSAIR.

DEUTSCH

Haftungsbeschränkung

CORSAIR HAFTET NICH THER BESONDERE UND INDIREKTE SCHADEN ODER FOLGESCHADEN JEGLICHER ART, INSBESONDERE NicheT FUR ENTANGENE GWINNE UND EINNAHMEM, DIREKE ODER INDIREKTE DATENVERLUSTE ODER WIRTSCHAFTLICHE VERLUSTE DURING DEN VERSTOSS GEGEN AUSDRUCKLICHE ODER STILLSCHWEIGENDE GARANTIEN AUF IHR PRODUKT, SELBST WENN CORSAIR ZUVOR VON DER MOLLIGKIEIT DERARTIGER SCHADEN IN KENNNTIS GESETZT WURDE. Die Gesetzgebung in einigen Ländern entsprechend den Ausschluss oder die Einschränkung besonderer und indirekter Schaden und Folgeschaden, davon getten diese Einschränkung und dieser Ausschluss unter Umständen nicht in der fur Sie geltenden Gesetzgebung.

Dauer Stillschweigender Garantien

SOFERN NICH DURCH GELTENDE GESETZE UNTERSAGT, BESCHRANKT SICH JEDE STILLSCHWEIGENDE GARANTIE ODER ZUSICHERUNG HINSIGHTLICH DER MARKTFAHIGKIDTER TAUGLICHKEIT DIESES HARDWAREPRODUKTS FÜR EINEN BESTIMMTEN ZWECK Auf DIE DAIER DER JJEWELS GELTENDEDEN BESCHRANKTEN GARANTIE FÜR DIESES PRODUKT. Die Gesetze in einigen Ländern erfauben keine Beschrankungen der Dauer der stillschweigenden Garantie, daß gitt diese Beschänkung unter Umständen nicht in der für Sie geltenden Gesetzgebung.

Nationale Gesetzliche Rechte

Verbraucher haben unter Umständen gesetzliche Rechte im Rahmen der geflogenenden Gesetzgebung, die den Verkauf von Konsumgürtern regelt. Derartige Rechte sind durch die Garantien in dieser beschränkten Garantie nicht betroften.

Keine Weiteren Garantien

Kein Mitarbeiter, Handler oder anderer Handlungsbefugter von CORSAIR ist berechtigt, diese Garantie zu halten, zu erweiter them oder ergänzten.

Anmeldung Eines Garantieanspruchs

Wir empfehlen Ihnen, sich vor der Anmeldung eines Garantieanspruchs mit unserem technischen Support in Verbindung zu setzen oder den Support-Abschnitt fur technische Fragen auf unserer Website corsair.com zu halten. Vielrecht konnen Sie Ihr Problem auf diese Weise ganz einfach selbst beheben.

Im Allgemeinen sollen berechtigte Garantieansprüche innerhalb von dreibig (30) Tagen nach Erwerb des Products über den Ursprünglichen Ort des Kaufs abgewickelt werden.借此 Zeitraum hängt unter Umständen vom Einkaufsort des Produkts ab. Erkundigen Sie sichitte bei dem Handlert, bei dem Sie das Produkt gekauft haben, nach dem Rückgaberecht. Sämtliche Garantieansprüche, die nicht am ursprünglichen Kaufort abgewickelt werden konnen, sollen direkt an CORSAIR weitergeliet werden. Die Kontaktdaten unseres Kundenservice finden Sie im Internet unter corsair.com/contact oder in der Dokumentz zu thisem Produkt.

Einführung

Die Netzele von CORSAIR sind für problemlose Kompatibilität mit Ihrem Desktop-PC-System bzw. für Upgrades konzipiert. Sie weisen vile Merkmaale auf, die man von einem erstklassigen Netzeil erwartet, und eignen sich damit perfect für Systeme, bei denen es auf eine unterberechnungsfrei, gerauscharme und zuverlässige Stromversorgung ankomm. Ihr Netzeil von CORSAIR ist mit der neuesten Technologie und Funktionalität ausgestattet:

Die Modele der CX750, CX750M, GS, TX, TX-M, GS, CS-M, HX, AX und AXI Series "bieten Unterstützung für den neuesten ATX12V2.4-Standard, wobei sie rückwartskompatibel mit ATX12V2.31 und früheren Versionen sind, sowie für ATX 2.2- und frühere Systeme.
- Die Modelle CX600 und CX600M sowie die CX und CX-M Series mit gerlinger Wattleisierung und die VS Systeme 参数en den ATX12V2.31-Standard und sind auch mit allen früheren ATX12V-Systemen rückwärtskompatibel.
- Alle Netzelei von CORSAIR verfügbar über einen thermostatgesteuerten Ansauglüfer, der die Lüftergeschwindigkeit temperaturabhängig anpasst. Dadurch wird ein leiserer Betrieb bei geringen Lasten erhölicht.
- Die Modelle der GS, TX, TX-M, RM, HX, AX (Modell AX1200 ausgenommen) und AXI Series von CORSAIR bieten alle den Lüftermodus „Zero RPM". Be gerlinger Last dreht sich der Ansauglifter nicht, wodurch der Betrieb absolut gerauschlos erfolgt.
- Netzeite von CORSAIR haben einen Wirkungsgrad von mindestens 80% bei Auslustungen von mindestens 10% .
- Eine aktive Leistungsfaktorkorrektur von 0.99 stellt saubere und zuverlassicte Energie bereit.
- Eine dedizierte +12V -Schiene bietet ein Maximum an Kompatibilität mit den neuesten Komponenten.
- Schutz vor Überspannung, Überstrom, Unterspannung und Kurzschluss bietet horen kritikern Systemkomponenten maximale Sicherheit.
- Extra Lange, voll ummantelte Kabel Unterstützungen Voll-Tower-Gehäuse.
- Bei den Kabeln handelt sich es entwickert um ummanteilte Kabel oder Flachbandkabel (Ribbon-Style), die für eineBSessite Optik und eine optimierte Luftzirkulation sorgen.
- Bel modularen Einheiten wie CX-M, TX-M, CS-M, RM, HX, AX und AXI können die Kabel entemet worden. Dadurch gestaltet sich die Installation einfacher und der Benutzer hat die Möglichkeit, nur die wirklich bereitsigen Kabel zu verwenden, sodass es im PC-Gehäuse absichtlicher wird.

DEUTSCH

Installation

Lesen Sie diese Anleitungitte vor Beginn des Einbaus vollständig durch.

Schritt A: Entfernen des alten Netzeils

Wenn Sie ein neues System bauen, fahren Sie mit Schritt B fort.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder der USV und vomvorhandenen Netzeil.
2. Trennen Sie alle Stromkabel von ihrer Videokarte, vom Mainboard und von allen anderen Periplerkomponenten.
3. Deinstallieren Sie Ihr vorhandenes Netzeil gemäß Anleitung für Ihr Gehausc.
4. Fahren Sie mit Schritt B fort.

Schritt B: Installation des CORSAIR-Netzteils

1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
2. Installieren Sie das Netzeil mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung Ihr's Gehäuses.
3. Schließen Sie das 24-polige Netzkabel an. Das 24-polige Hauptstromkabel hat einen abnehmbaren 4-Pin-Mechanismus, um sowohl einen 24-poligen als auch einen 20-poligen Sockel im Mainboard zu unterstützen.

A. Wenn Ihr Mainboard über einen 24-poligen Socket verfügt, können Sie das 24-polige Hauptstromkabel vom Netzeit direkt mit dem Mainboard verbinden.

B. Wenn Ihr Mainboard über einen 20-poligen Sockel verfügbar, müssen Sie das 4-polige-Kabel vom 24-poligen Steckverbinder abnehmer und das somit entstandene 20-polige Kabel ohne den 4-poligen Steckverbinder im Mainboard einstecken.

1. Verbinden Sie das 8-polige +12 -V-Kabel (EPS12V) mit dem Mainboard.
   A. Wenn Ihr Mainboard über einen 8-polligen +12 -V-Sockel verfügbar, können Sie das 8-polige Kabel direkt an Ihr Mainboard anschließen.
   B. Wenn Ihr Mainboard über einen 4-poligen Socket verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie diese 4-polige Kabel direkt mit dem Mainboard.

WARNING: Die abnehmbare 4-polige Einheit des 24-poligen Hauptsteckverbinders ist kein P4- oder +12-V-Steckverblinder. Sie konnen emsthafte Schäden verursachen, wenn Sie anstelle eines P4- oder +12-V-Steckverbinders verwenden.

1. Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express- und SATA-Kabel an.

A. Verbinden Sie die Kabel der Peripheriekomponenten mit den Stromanschlüssen ihrer Festplatte und CD-ROM/DVD-ROM.
B. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen ihrer SATA SSD oder Festplatte.
C. Schlieben Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videkarte an.
D. Die Kabel der Perieriekomponenten konnen Sie an alle Komponenten anschließen, die einen kleinen 4-poligen Steckverbirder erfindern.
E. Stellen Sie sichere, dass alle Kabel fest verbunden sind. Heben sie nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

1. Schlieben Sie das AC-Stromkabel an das Netzteil an, und schalten Sie den Schalter zum Einsatzen in die EIN-Position (mit „I" gekennzeichnet).
   Herzlichen Glückwunsch! Sie haben den Einbau Ihres Netzeils von CORSAIR abgeschlossen, und Ihr System Ist nun einsatzbereit!

Wichtige Sicherheitshinweise

VORSICHT STROMSCHLAGGEFAHRI

1. Befolgen Sie bei der Installation die Anweisungen und Sicherheitsnweise des Herstellers. Die Nichteinhaltung kann zu Schäden an Ihr Netzeil oder System führen und kann schwere oder tõdliche Verletzungen verursachen.
2. Im Netzteil liegen hohe Spannungen an. Öffnen Sie niemals das Gehäuse des Netteils und versuchen Sie nicht, es zu reparieren. Es gibt Dort keine zu wartenden Komponenten.
3. Dieses Produkt Ist nur für den Betrieb im Innenbereich gedacht.
4. Verwendten Sie das Netzteil nicht in der Nähe von Wasser oder bei hohen Temperaturen oder in Umgebungen mit hoher Luftfeuchtigkeit.
5. Stellen Sie das Gerat nicht in der Höhe von Wärmequellen wie Heizlüften, Heizungen, Öfen oder anderen Wärme erzeugenden Geräten auf.
6. Führer Sichte kleine Gegenstände in die offenen Bereiche der Lufthung oder Lufftergitter des Netzteils ein.
7. Modifizieren Sie keine Kabel oder Steckverbinder, die im Lieferumfang desses Netzeits enthalten sind.
8. Wenn diese Netzeil modulare Kabel verwendet, verwenden Sie nur die vom Hersteller bereitgestellen Kabel. Andere Kabel sind eventuell nicht kompatibel und können zu ernsthalten Schäden an Ihr System und Netzeil führen.
9. Der 24-polige Hauptstromstecker hat einen abnehmaren 4-poligen Steckverbinder. Dieser 4-polige Steckverbinder ist kein P4- oder ATX-12-V-Steckverbinder. Schieben Sie dieses Kabel nicht mit Gewalt in den P4-oder ATX +12-V-Socketel des Mainboards.
10. Nichtbeuchting der Herstelleranweisungen und/oder einer dieser Sicherheitsbestimmungen führt zum sofortigen Verlust aller Gewährleistungen und Garantien.
