Caractéristiques	Détails
Type de produit	Moniteur pour bébé
Écran	Écran couleur LCD de 2,4 pouces
Portée	Jusqu'à 300 mètres en extérieur
Caméra	Caméra avec vision nocturne infrarouge
Audio	Audio bidirectionnel
Alimentation	Fonctionne sur batterie rechargeable ou secteur
Utilisation	Facile à installer et à utiliser, idéal pour surveiller le sommeil de bébé
Maintenance	Nettoyage régulier de l'écran et de la caméra recommandé
Sécurité	Connexion sécurisée sans interférence
Informations générales	Compact et léger, facile à transporter

FOIRE AUX QUESTIONS - Easy Luvion

Comment connecter le moniteur Luvion Easy à mon smartphone ?

Pour connecter votre moniteur Luvion Easy à votre smartphone, assurez-vous que le Wi-Fi est activé sur votre appareil. Suivez les instructions dans le manuel pour télécharger l'application Luvion et associer votre moniteur à votre réseau Wi-Fi.

Que faire si le moniteur n'émet pas de son ?

Vérifiez d'abord que le volume du moniteur est bien réglé. Si le volume est correct, assurez-vous que le moniteur est correctement connecté à l'alimentation. Si le problème persiste, essayez de redémarrer le moniteur.

Comment puis-je régler la caméra du moniteur Luvion Easy ?

Vous pouvez ajuster la caméra manuellement en la basculant vers le haut, le bas, la gauche ou la droite. Assurez-vous que la caméra est correctement fixée et que rien ne bloque son champ de vision.

Pourquoi l'image du moniteur est-elle floue ?

Une image floue peut être due à une mauvaise position de la caméra ou à un obstruant sur l'objectif. Vérifiez que la caméra est propre et repositionnez-la si nécessaire pour obtenir une vue claire.

Le moniteur se déconnecte-t-il souvent, que faire ?

Si votre moniteur Luvion Easy se déconnecte fréquemment, vérifiez la qualité de votre signal Wi-Fi. Éloignez le moniteur et votre routeur pour voir si cela améliore la connexion. Vous pouvez également essayer de redémarrer votre routeur.

Comment mettre à jour le logiciel du moniteur ?

Pour mettre à jour le logiciel de votre moniteur, ouvrez l'application Luvion sur votre smartphone, allez dans les paramètres et recherchez les mises à jour disponibles. Suivez les instructions pour installer la mise à jour.

Y a-t-il un mode nuit sur le moniteur Luvion Easy ?

Oui, le moniteur Luvion Easy dispose d'un mode nuit qui permet de voir votre bébé dans l'obscurité grâce à la vision nocturne infrarouge. Assurez-vous que ce mode est activé dans les paramètres de l'appareil.

Que faire si la batterie du moniteur ne se charge pas ?

Si la batterie ne se charge pas, vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Essayez d'utiliser un autre câble ou adaptateur si possible. Si le problème persiste, contactez le service client.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Pour réinitialiser votre moniteur Luvion Easy, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'indicateur lumineux clignote. Cela rétablira les paramètres d'usine.

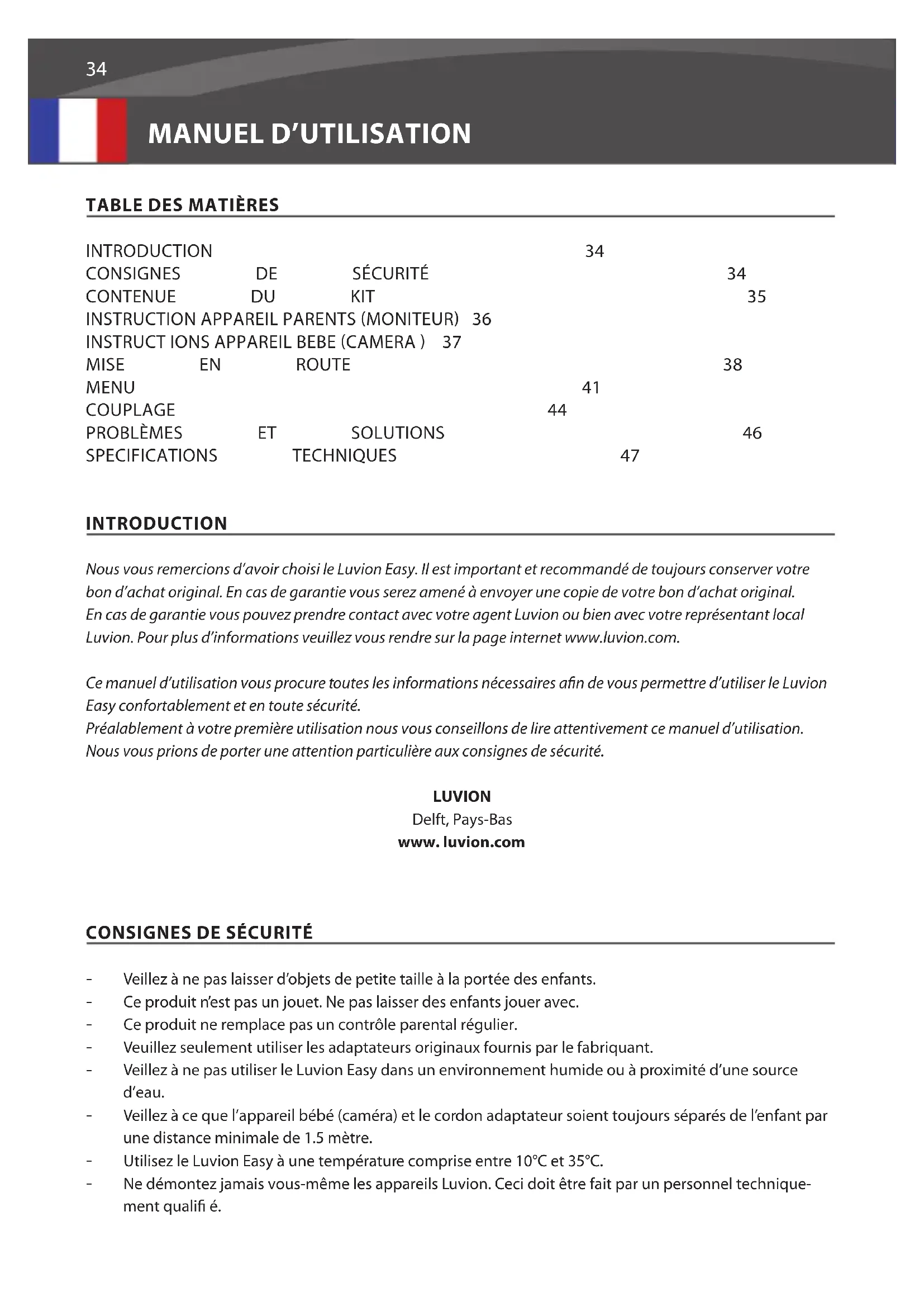

MODE D'EMPLOI Easy Luvion

Nos you remercions d'avoir choisi le Luvion Easy. Il est important et recommande de tousjours conserver vret bon d'achat original. En cas de garantie vous serez amené à envoyer une copie de votre bon d'achat original. En cas de garantie vous pouvez prendre contact avec yours agent Luvion ou bien avec yours représentant local Luvion. Pour plus d'informations veuillez yours rendre sur la page internet www.luvion.com.

Ce manuel d'utilisation vous procure toutes les informations nécessaires afin de vous permettre d'utiliser le Luvion Easy comfortsement et en toute sécurité.

Préalablement à votre première utilisation nous vous conseillons de dire attentivement ce manuel d'utilisation.

Nous you prions de porter une attention particuliere aux consignes de sécurité.

LUVION

Delft, Pays-Bas

www.luvion.com

CONSIGNES DE SECURITÉ

Veiliez a ne pas laisser d'objets de petite taille à la portée des enfants.
- Ce produit n'est pas un jouet. Ne pas laisser des enfants jouer avec.
- Ce produit ne remplace pas un contrôle parental régulier.
- Veuillez seulement utiliser les adaptateurs originaux fournis par le fabriquant.
Veillez à ne pas utiliser le Luvion Easy dans un environnement humide ou à proximé d'une source d'eau.
Veillez à ce que l'appareil bêbe (caméra) et le cordon adaptateur soient toujours séparés de l'enfant par une distance minimale de 1.5 mètre.
- Utilisez le Luvion Easy à une température comprise entre 10^ et 35^ .
- Ne démontré jamais vous-même les apparèils Luvion. Ceci doit être fait par un personnel technique-ment qualifié.

Batteries:

Lors de votre première utilisation veiliez à ce que le Luvion Easy soit complètement charge. Ceci garantit une durée de vie optimale des piles.

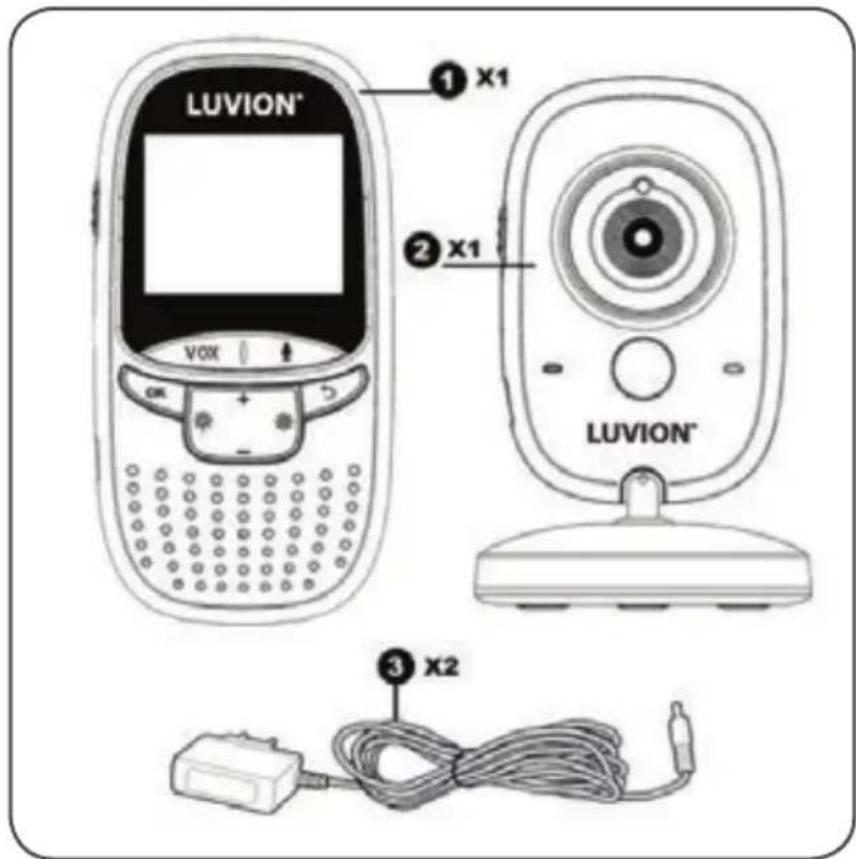

CONTENU DU KIT

Le Luvion Easy contient les pieces suivantes :

1. 1 x apparieil parents (moniteur)
2. 1 x apparéil bébé (caméra)
3. 1 x adaptateur secteur pour l'appareil parents

1 x adaptateur secteur pour l'appareil be be

1. 1 x manuel d'utilisation

Vérifi ez si votre kit contient toutes les pieces mentionnées ci-dessus.

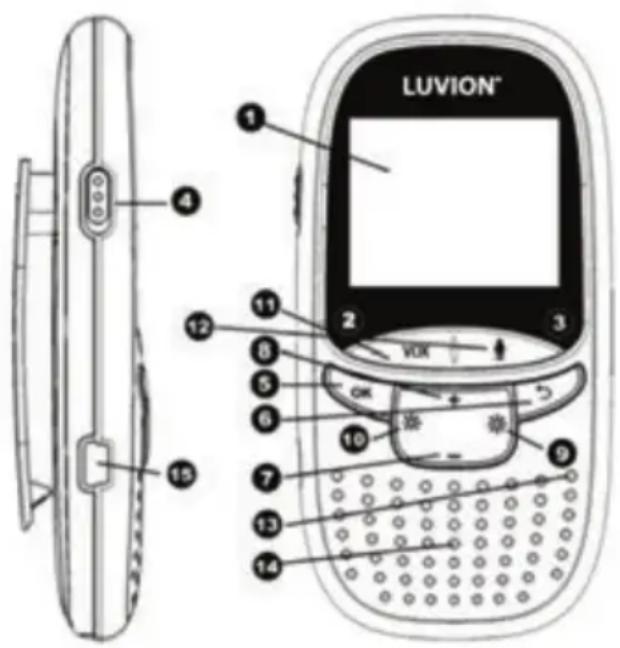

1. Ecran LCD - Ecran LCD 2".
2. Voyant LED de charge - indique que l'appareil est en cours de chargement
3. Voyant LED d'alimentation - indique si l'appareil parents est allumé
4. Bouton On/Off - allume ou eteint l'appareil parents
5. Bouton Menu / OK - utilisez sur le bouton Menu / OK pour ouvrir le menu principal ou confirmer une seLECTION
6. Bouton Retour / Annuler - utilisez sur le bouton Retour pour returner au menu precedent
7. Bouton de diminution du volume - appuyez sur ce bouton pour diminuer le volume du moniteur
8. Bouton d'augmentation du volume - appuyez sur ce bouton pour augmenter le volume du moniteur
9. Bouton d'augmentation de la luminosite - appuyez sur ce bouton pour augmenter la luminosité du moniteur
10. Bouton de diminution de la luminosité - appuyez sur ce bouton pour diminuer la luminosité du moniteur
11. Bouton VOx - appuyez sur ce bouton pour passer en mode VOX ou quitter le mode VOX
12. Bouton Talk - appuyez sur ce bouton pour parler à votre enfant par l'intérimédiaire de l'appareil bébé
13. Microphone - Lessons detectes par le microphone sont transmis à l'appareil bébé (caméra) lorsque le bouton Talk est enforcé
14. Haut-parleur - transmet le son que rec oit l'appareil be bé
15. Connecteur d'alimentation - branchez l'adaptateur secteur USB sur une prise et/ou chargez l'appareil parents

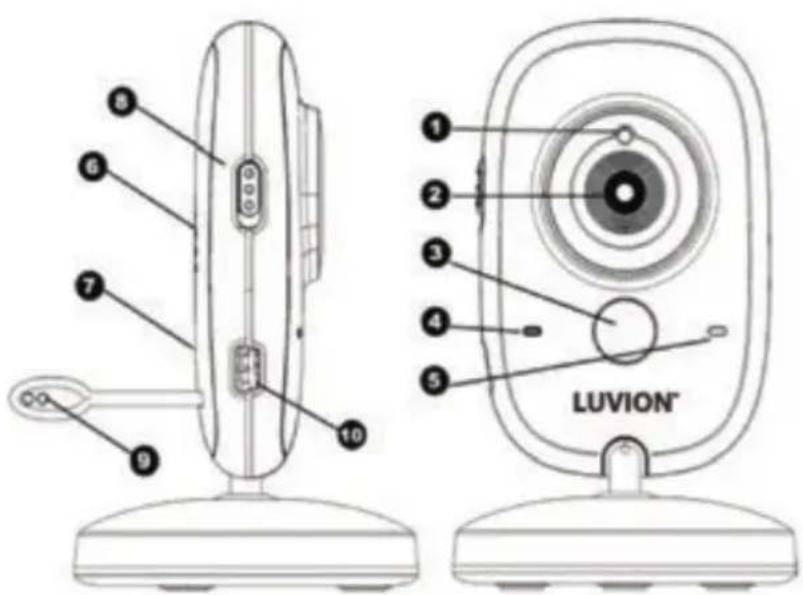

INSTRUCTIONS APPAREL BÉBÉ CAMÉRA

1. Capteur de lumiè re - Corrige l'image lorsque la lumiè re de l'environnement change.
2. Lentille de la camera - Detecte l'environnement visuel et l'envoié à l'appareil parents.
3. LED IR - Permet une visibilité nocturne jusqu'à 5 metres. Les lumières LED sont activées automatiquement dans un environnementASFRE
4. Indicateur LED d'alimentation - indique si l'appareil parents est allumé
5. Microphone - Detecte le son et I'envoie à l'appareil parents
6. Haut-parleur -permet de parler à votre enfant à distance.
7. Bouton couplage - établit une nouvelle connexion entre l'appareil bébé et l'appareil parents lors du couplage. Le couplage doit aussi être utilisé lorsqu'uneamera supplémentaire est installée ou quand le monitér ne reconnait pas l'appareil bébé. Consultez la page 44 pour plus d'information sur le procédé de couplage.
8. Bouton On/Off - utilisez ce bouton pour allumer ou eteindre l'appareil bébé.
9. Capteur de température - la température mesurée est retransmise sur l'écran de l'appareil parents.
10. Connecteur d'alimentation - entrée de l'adaptateur secteur Luvion

MISE EN ROUTE

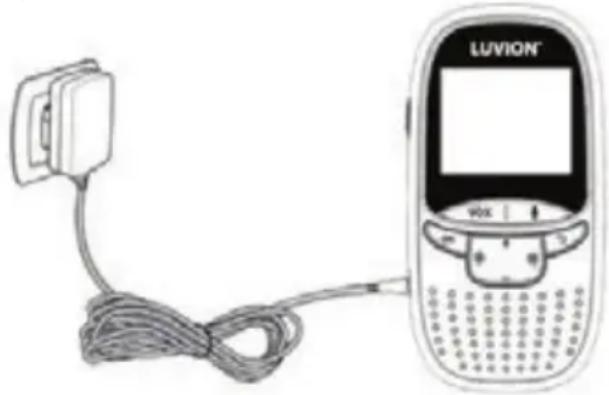

APPAREIL PARENTS (MONITEUR)

1. Dé ballez dé licatement l'appareil parents (moniteur).
2. Connectez le moniteur à l'adaptateur secteur fourni a fi n de charger l'appareil parents. Si vous le connectez correctement, une lumière re LED rouge apparaitra sur l'adaptateur. Cette luzie re LED change du rouge au vert quand l'appareil parents est complè tement chargé. Chargez complè tement l'appareil parents lors de votre premièreutilisation.

REMARQUE: CHARGEZ L'APPAREIL PARENTS COMPLETÉMENT AVANT LA PREMIÈRE UTILISATION.

1. Utiliser le bouton On / Off pour allumer l'appareil be be . Le logo Luvion s'affi che alors sur I'ecran.

Dé terminé d'abord où et comment vous poulez positionner l'appareil bébé avant de l'instructor. Tenez en compte de la longueur du fi I de l'adaptateur et l'emplacement de la prise é lectrique disponible af n de pouvoir alimenter l'appareil bébé (camé ra).

1. Déballezdécicatementl'appareilbébé(caméra).
2. Placez ou fi xez l'appareil be bé à l'endet roit choisi. Vous pouvez placer l'appareil bé bé sur une table ou une armoire, ou bien fi xer l'appareil bé bé au mur ou au plafond par l'intérme diaire du cadre de montage et du set de fi xation (vis et chevilles).

ATTENTION: Veillez a etre certain, avant de placer l'appareil bebé de façon permanente, que la connexion sans fi est suffi sante entre I'appareil be et I'appareil parents. Contrlo lez ceci pour chaque appareil avant de les placer aux endroits desire s.

ATTENTION: Essayez d'éviter des murs écais ou des objets qui poursaient interférer au bon fonctionnement des apparêls et bloquer la connexion. Pour une bonne sensibilité au son et à l'image, il est pré fé rable de conserver une distance de 1,5 m - 3 m entre l'enfant et la caméra.

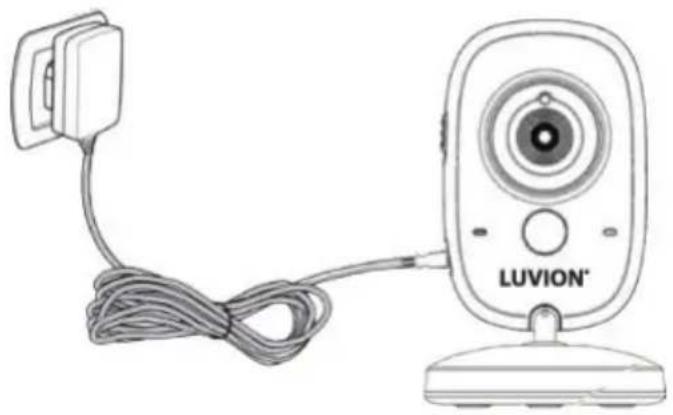

1. Connectez l'adaptateur à l'entrée e adaptateur secteur de l'appareil be be .

1. Appuyez sur le bouton On/Off. La lumière re LED verte apparait lorsqu'elle appareil be be est allumé.

L'appareil parents (monieur) retransmettra l'image de l'appareil be be si les deux appeareils sont allumé s et à une distance suffi sante pour étre connectés. Le message d'advertisement « hors de portée e » apparait sur l'écran lorsque l'appareil parents ne recoit pas de signal et est hors de portée, si l'appareil bébé est étant ou si les appeareils ne se reconnaissent pas.

UTILISATION DU SYSTÉME

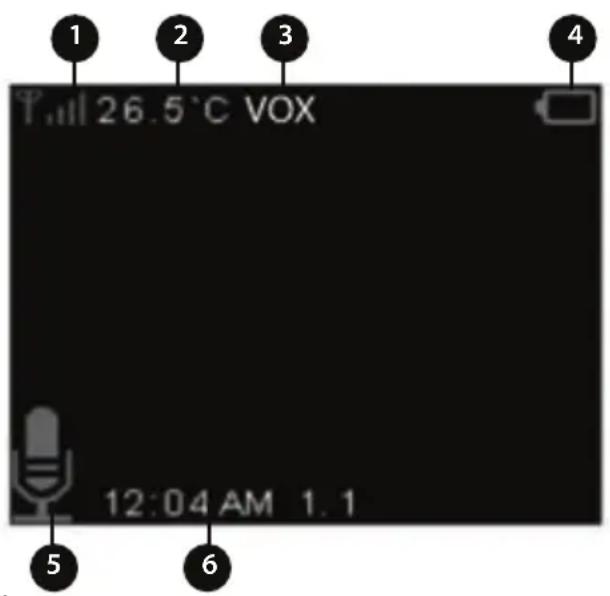

L' image de la camé ra s'affi che sur l'é cran du moniteur que lorsque les deux apparèils sont allumés. Les icos ne sur l'é cran vous sont expliqué es ci-dessous.

1. Le signal indicateur

Le signal

indicateur indique l'intensité du signal rec u que l'appareil be bé é met. Un ou plusieurs tirets signifi ent que le signal est faible, alors que 4 tirets signifi ent que le signal est puissant (voir le tableau).

2. Indicateur de tempé rature Cetteicone

indique la tempé rature mesure e par l'appareil bébé.

3. Indicateur VOX Apparait lorsque le mode VOX est activé

4. Indicateur de niveau de batterie

Cette icô ne montre le niveau de la batterie.
5. Indicateur « Talk » Apparait quand vous appuyez sur le bouton « TALK ». Vous pouvez alors parler à votre enfant par l'intermédiaire du microphone
6. Indicateur date et heures Affi che la date et l'heure actuelles

HORS DE PORTÉE

Lorsque l'appareil bébé est placé trop loin de l'appareil parents, le message « connexion » apparait sur l'é cran de l'appareil parents et l'image commence à vaciller. Lorsque l'appareil parents n'a plus aucune connexion avec l'appareil bébé, l'é cran du moniteur devient noir et affi che le message « connexion »

Puisssance du signal Indicateur Avertissement
Parfait Aucun	Yll
Bien Aucun	Yll
Assez bien Aucun	Yll
Faible Pas de connexion	Y
Pas de signal Pas de connexion

REMARQUE: Si rapprocher l'appareil bébé et l'appareil parents n'est pas suffi sans, né rifi ez si laamera est allumé e et essayez à nouveau le couplage, voir «Couplage »

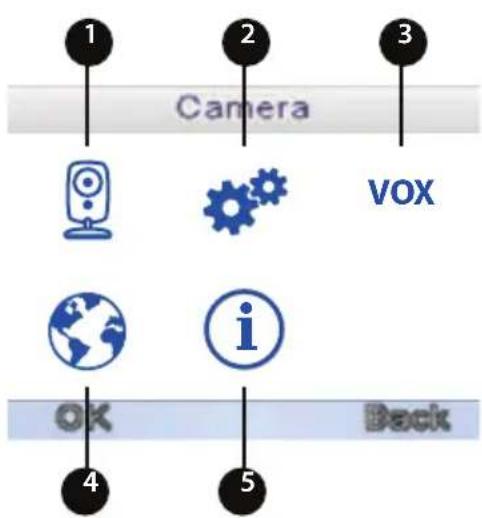

MENU

Ouvrir le menu du Luvion Easy a n de changer les paramètres.

Touchez le bouton OK / Menu sur l'appareil parents (moniteur) pour acceder au menu.
Utilisez les boutons ^+ et - pour selectionner unsous-menu
Appuyez sur le bouton OK pour confirmer une selection, délimiterée par un cadre, et ouvrir un sousmenu.

1. Couplage Utilisez ce sous-menu pour coupler l'appareil bébé (caméra) à l'appareil parents (moniteur).
2. Reglages Utilizez ce sous-menu pour regler la date et l'heure, les paramétres de température, d'anti-scintillagement et le retro-éclairage de l'écran.
   3.VOX Utilisez ce sous-menu pour (dés)activer le mode VOX et régler la sensibilité du mode VOX.
3. Langues Utilisez ce sous-menu pour définiir la langue.
4. Information système Utilisez ce sous-menue pour afficher le logiciel installé.

MENU>CAMÉRA

L'appareil parent (moniteur) et l'appareil bébé (caméra) sont couplé en 'usine. Vous n'avez pas besoin de repeter cette procédure à moins que la connexion soit perdue.

Appuyez sur le bouton OK / Menu pour entrer dans le menu principal.
Sélectionnez l'icone Caméra et appuyez sur OK pour confirmer la sélection et ouvrir le menu Caméra.
Appuyez à nouveau sur OK pour commencer la procédure de couplage.

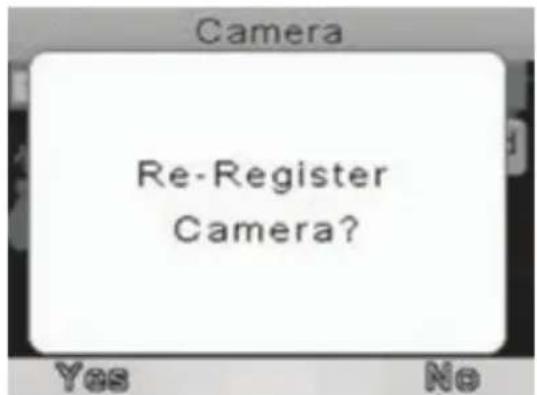

Un message apparait, vous demandant si vous poulez reenregister laamera. Sélectionnez "OUI" et appuyez sur le bouton OK pour confirmer.
Vous avez 10 secondes pour appuyer brievement sur le bouton couplage de laamera.

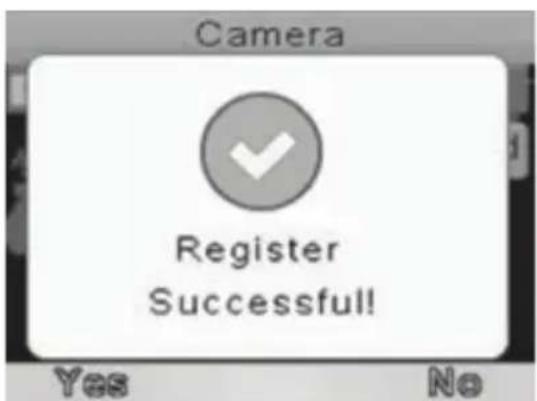

Si le couplage est réussi, le message « Enregistrement Réussi! » sera affché.

MENU>PARAMÉTRES

Vous pouvez utiliser le menu Paramètres pour régler l'heure et la date, changer l'unité de température ou bien régler la luminosité du rétroéclairage et l'intervalle de temps du rétroéclairage.

Sélectionnez l'icone Paramètres dans le menu principal
Appuyez sur OK pour confirmer toute seLECTION.
Déplacez le bouton central pour désir le sous-menu souhaité.
Appuyez sur le bouton OK pour confirmer votre sélection.

MENU>PARAMETRES>HEURE ET DATE

Vous pouvez utiliser le menu Heure et date pour régler la date et l'heure ou pour changer le format de la date et de l'heure.

Appuyez sur la partie droite du bouton central pour effectuer une seLECTION.
Utilisez la partie haut et bas du bouton central pour changer la selection.
Appuyez sur le bouton OK pour confir rmer ou sur le bouton Retour pour revenir au menu precedent.

MENU > PARAMÉTRES > UNITE DETEMPERTURE

Dans ce menu vous pouvez définir l'unité de mesure de température en Celsius ou en Fahrenheit.

Appuyez sur la partie haut ou bas du bouton central pour selectionner l'unité de mesure de température souhaïée.
Appuyez sur le bouton OK pour confirmer, ou appuyez sur le bouton Retour pour revenir au menu précédent.

MENU > PARAMÉTRES > RETROECLAIRAGE LCD

Dans ce menu vous pouvez modifier la luminosité du

Settings

retroéclairage LCD, ainsi que l'intervalle de temps de l'appareil bêbé. Lorsque l'image de la video est trop nombre, essayez d'augmenter la luminosité.

La luminosite minimale est 1, la luminosite maximale est 5. L'intervalle de temps de rétro-éclairage minimum est de 20 secondes, l'intervalle de temps de rétro-éclairage maximal est de 120 secondes.

Appuyez sur la partie haut ou bas du bouton central pour selectionner ce que vous souhaitez changer.
Appuyez sur la partie gauche ou croite du bouton central pour changer soit la luminosité soit l'intervalle de temps du rétroéclairage LCD.
Appuyez sur le bouton OK pour confir rmer ou sur le bouton Retour pour revenir au menu precedent.

MENU > LANGUE

Vous pouvez utiliser le menu Langue pour désirier votre langue de préférence.

Sélectionnez l'icone Langue dans le menu principal.
Appuyez sur OK pour confirmer toute seLECTION.
Appuyez sur la partie haut ou bas du bouton central pour selectionner votre langue préfééré.
Appuyez sur le bouton OK pour confirmer votre sélection ou utilisez le bouton Retour pour revenir au menu précédent.

MENU>VOX

Dans ce menu vous pouvez activer ou désactiver le mode VOX et régler sa sensibilité.

Le mode VOX met en veille l'écran d'affi chage après un certain temps et désactive le son afin d'économiser la batterie. Lorsque la sensibilité VOX est plus élevée, lessons plus faibles seront détectés.

Sélectionnez l'icone VOX dans le menu principal.
Appuyez sur OK pour confirmer toute seLECTION.
Appuyez sur la droite du bouton central pour désirer entre le mode et la sensibilité VOX.
Appuyez sur la partie haut ou bas du bouton central pour changer les paramètres.

COUPLAGE

Utilisez le couplage pour connecter l'appareil be be (camé ra) avec l'appareil parents (moniteur).

1

Faites glisser vers le haut le bouton de mise sous tension pour allumer l'appareilbébe (caméra)

2

Faites glisser vers le haut le bouton de mise sous tension pour allumer le moniteur.

3

Appuyez sur le bouton OK pour ouvrir le menu principal.

4

Selectionnez l'icone Caméra.

Appuyez sur le bouton OK pour ouvrir le menu Camera.

5

Appuyez de nouveau sur le bouton OK pour coupler laamera.

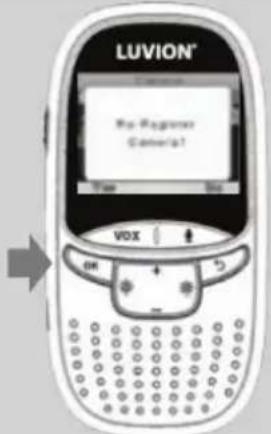

6

L'écran affichera " Rénregistrrer laamera ? "

Appuyez sur OK pour confirmer le couplage de laamera.

7

L'écran affi chera « Veuillez appuyer sur la touche Couplage de l'appareil bébé. »

Appuyez brievement sur le bouton Couplage de l'appareil bébé (caméra) pour coupler l'appareil bébé (caméra) à l'appareil parents (moniteur) en moins de 10 secondes.

Si le couplage est réussi, l'écran affiche le message « Enregistrement Réussi! »

Si vous rencontres des problèmes techniques liés à l'utilisation du Luvion Easy, il existe souvent une solution simple et rapide :

Problème Solution

L'image ne s'affi che pas sur l'écran de l'appareil parents (moniteur)	1. Contrôlez l'adaptateur secteur de l'appareil bébé (caméra). Vérifi ez si la prise est dans l'interrupteur et/ou la lumière verte est allumée. 2. Contrôlez si l'appareil parents (monitateur) est allumé. 3. Placez l'appareil bébé plus pres de l'appareil parents af n de pouvoir améliorer la connexion. 4. Vérifi ez si l'appareil parents est en mode 'VOX'. Allez dans le 'menu': 'VOX' et désactevez la fonction VOX. Or press on the VOX button to deactivate the VOX mode.
L'écran du monitueur s'éteint/ j'ai constamment une connexion faible/ 'Hors de portée'	1. Placez l'appareil bébé plus pres de l'appareil parents. 2. Essayez de placer les appareils loin d'objets de grande taille ou de murs af n d'améliorer la connexion. 3. Rabattez l'antenne de l'appareil parents pour une meilleure connexion. 4. Essayez à nouveau de coupler les appareils (voir chapitre COUPLAGE). Problèmes audio 1. Vérifi ez si le volume sonore n'est pas étéint. Appuyez sur le bouton volume + situé sur le côté de l'appareil parents. 2. Vérifi ez s'il y a du bruit dans l'environnement de l'appareil bébé. 3. Si vous entendez un bip élevé, augmentez la distance entre l'appareil parents et l'appareil bébé.
L'image vacille 1. Essayez de	rapprocher les appareils l'un de l'autre. 2. Essayez de placer les appareils loin d'objets de grande taille ou de murs af n d'améliorer la connexion. 3. Rabattez l'antenne de l'appareil parents pour une melhorie connexion.
La batterie de l'appareil parents s'épuise très rapidement	Utilisez le mode VOX pour améliorer la durée de vie de la batterie.

SPECIFICATIONS TECHNIQUES

Spécifi cations techniques

Gamage de fréquence de réception 2.400 MHz ~ 2.483,5 MHz

Puisance de l'antenne 17 dBm Max

Sensibilité réception -90 dBm

Type de gamme de répartition FHSS 16 Châînes

Type de démodulation GSFK

Vitesse des données 2 Mbps

Portée 250 m ( ligne de visée)

Appareil bébé (camera)

Type capteur image 0.3Mpix Color CMOS Capteur Image
Résolution de l'image H: 220 px, V: 176 px
Fréquence d'image 20 fps
Balance des blancs Auto
Lentille 3.15 mm, F 2.8
Angle de vue 60°
IR On/Off (illumination minimum) >15 Lux Off, <15 Lux On
Type IR LED / Portée vision nocturne	850 nm / 5 m
Sortie haut-parleurs	1.0 W Max
Alimentation 5 Vdc
Consommation	150mA (IR OFF) 400mA (IR ON)
Gamage de température de fonctionnement	- 10° ~ 45°
Humidité maximum	80% HR
Environnement d'utilisation	Exclusivement interieur
Dimensions	67x106x67 mm
Conforme régulations	CE & Rohs
Matériaux boîtier	Plastique
Appareil parents (moniteur)
Taille écran LCD 2" / 5,08 cm
Résolution écran LCD H: 220 px, V: 176 px
Angle de vue H: 110°, V: 140°
Alimentation 5 Vdc 500mA +/- 5 %
Consommation 250mA MAX.
Gamage de fonctionnement de température - 10° ~ 45°	45°
Gamage de fonctionnement d'humidité 0% ~ 85%
Battery 530mAh

·NOTE

L'utilisation à l'extérieur de la France, Italia, Russia et Ukraine n'est pas autorisée

Cet apparéil est conforme aux dispositions et aux termes spécifique qués de la Directive 1999/5/EC.

BENUTZERHANDBUCH

TABLE OF CONTENTS
