PD732C - Microphone Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Microphone dynamique à main, directivité cardioïde, réponse en fréquence de 50 Hz à 15 kHz, impédance de 600 Ohms.
Utilisation	Idéal pour les performances vocales en direct, les enregistrements en studio et les applications de karaoké.
Maintenance et réparation	Nettoyer régulièrement la grille avec un chiffon doux, éviter l'exposition à l'humidité excessive, vérifier les câbles pour des signes d'usure.
Sécurité	Ne pas utiliser à proximité de sources d'eau, éviter les chocs violents, manipuler avec soin pour éviter les dommages internes.
Informations générales	Compatible avec la plupart des systèmes de sonorisation, livré avec un câble XLR, garantie de 2 ans.

FOIRE AUX QUESTIONS - PD732C Power Dynamics

Comment puis-je connecter le microphone Power Dynamics PD732C à mon système audio ?

Pour connecter le microphone Power Dynamics PD732C, branchez le connecteur XLR du microphone à l'entrée XLR de votre système audio. Assurez-vous que le système est éteint lors de la connexion.

Le son de mon microphone est faible. Que faire ?

Vérifiez que le gain de votre système audio est réglé correctement. Assurez-vous également que le câble XLR est en bon état et bien connecté. Si le problème persiste, essayez d'utiliser un autre câble.

Le microphone PD732C fonctionne-t-il avec un enregistreur portable ?

Oui, le microphone Power Dynamics PD732C peut être utilisé avec un enregistreur portable équipé d'une entrée XLR. Assurez-vous que l'enregistreur est réglé pour accepter un signal micro.

Comment nettoyer mon microphone Power Dynamics PD732C ?

Pour nettoyer votre microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager le microphone.

Est-ce que le PD732C fonctionne avec un amplificateur ?

Oui, le Power Dynamics PD732C est compatible avec la plupart des amplificateurs dotés d'entrées XLR. Assurez-vous que l'amplificateur est configuré pour un signal micro.

Le microphone est-il alimenté par batterie ?

Non, le microphone Power Dynamics PD732C ne nécessite pas de batterie. Il fonctionne avec l'alimentation fantôme fournie par l'équipement audio auquel il est connecté.

Que faire si le microphone ne fonctionne pas du tout ?

Vérifiez d'abord si le câble est bien connecté à la fois au microphone et à votre équipement audio. Testez le microphone avec un autre système pour déterminer si le problème vient du microphone ou de l'équipement.

Le microphone est-il sensible aux bruits de fond ?

Le Power Dynamics PD732C est un microphone dynamique qui est généralement moins sensible aux bruits de fond que les microphones à condensateur. Cependant, il est toujours recommandé d'utiliser le microphone dans un environnement calme pour des performances optimales.

MODE D'EMPLOI PD732C Power Dynamics

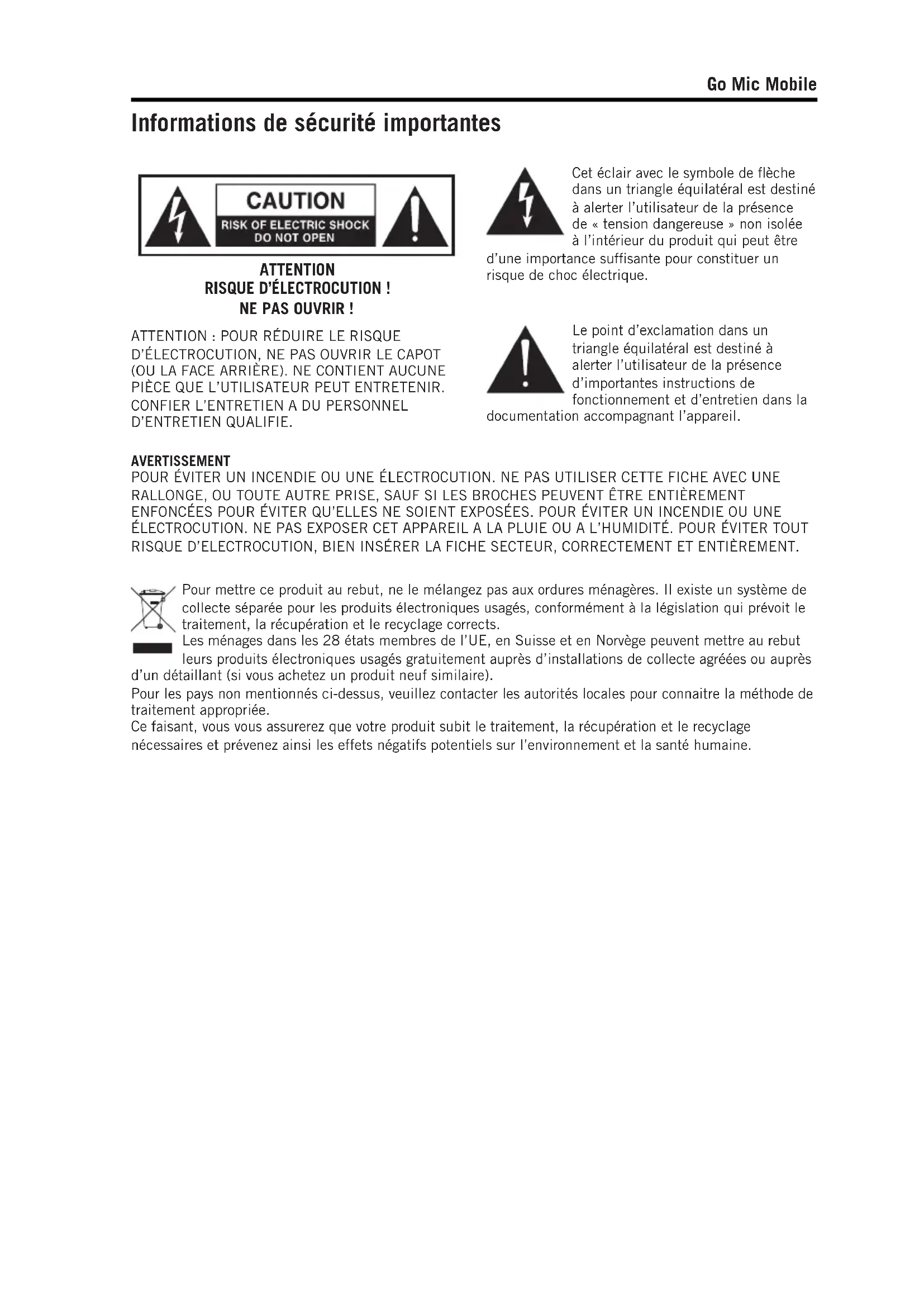

Informations de sécurité importantes

ATTENTION RISQUE D'ÉLECTROCUTION! NE PAS OUVRIR!

ATTENTION:POUR REDUIRE LE RISQUE D'ÉLECTROCUTION,NE PAS OUVRIR LE CAPOT (OU LA FACE ARRIÈRE).NE CONTIENT AUCUNE PIECE QUE L'UTILISATEUR PEUT ENTRETENIR. CONFIER L'ENTRETIEN A DU PERSONNEL D'ENTRETIEN QUALIFIE.

Cet éclair avec le symbole de flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence de « tension dangereuse » non isolée à l'intérieur du produit qui peut être

d'une importance suffisante pour constituer un risque de chocolélectrique.

Le point d'exclamation dans un triangle équilateral est destiné à alerter l'utilisateur de la présence d'importantes instructions de fonctionnement et d'entretien dans la

documentation accompagnant l'appareil.

AVERTISSEMENT

POUR EVITER UN INCENDIE OU ONE ELECTROCUTION. NE PAS UTILISER CETTE FICHE AVEC UNE RALLONGE, OU TOUTE AUTRE PRISE, SAUF SI LES BROCHES PEUVENT ETRE ENTIÈRÉMENT ENFONCEES POUR EVITER QU'ELLES NE SOIENT EXPOSEES. POUR EVITER UN INCENDIE OU UNE ELECTROCUTION. NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE. POUR EVITER TOUT RISQUE D'ELECTROCUTION, BIEN INSÉRER LA FICHE SECTEUR, CORRECTEMENT ET ENTIÈRÉMENT.

Pourmettreceproduitau rebut,nele melangezpas aux orduresmenagères. Ilexisteun systemede collecte séparée pour les produits électroniques usages, conformément à la législation qui prévoit le traitement,la récapuration et le recyclage corrects.

Les menages dans les 28 états membres de l'UE, en Suisse et en Norvège peuventmettre au rebut leurs produits electroniques usages gratuitement apres d'installations de collecte agreees ou apres taillant (si vous achetez un produit neuf similaire).

Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour connaître la méthode de traitement appropriée.

Ce faisant, vous vous assurerez que votre produit subit le traitement, la récapération et le recyclage nécessaires et prévenez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.

Informations de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Respectez tous les averissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet apparéil à proximé d'une source d'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. Ne pas obstruer les ouvertures de ventilation. L'installer conformément aux instructions du fabricant.
8. Ne pas installer pres de sources de chaleur telles que des radiateurs, des diffuseurs d'air chaud, des jours, des poèmes ou autres apparèils (y compris les amplificateurs) produitant de la chaleur.
9. Ne pas utiliser la fiche polarisée ou de terre à un autre usage que celui prévu. Une fiche polarisée compte deux broches, l'une plus large que l'autre. Une fiche de terre compte deux broches et une troisième de mise à la terre. La brochure large, ou troisième broche assure votre sécurité. Si la fiche fournie de correspond pas à votre fiche murale, consultez un électricien pour remplaçer la fiche murale obsoilète.
10. Faites en sorte que le cordon ne soit pas piétiné ou pince, en particulier au niveau des fiches, des prises de courant, ou au point de sortie de l'appareil.
11. Utiliser uniquement des fixations/accessoires spécifiés par le fabricant.
12. Utilisez-le uniquement avec le chariot, le trépied, un support ou une table spécifiés par le fabricant ou vendus avec l'appareil. Lors de l'utilisation d'un chariot, soyez prudent lors du déplacement de l'ensemble chariot/ apparéil pour éviter des blessures suite au renversement.

13. Débranchez l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant de longues périodes de temps.

14. Confiez l'entretien à du personnel d'entretien qualifié. Une réparation est nécessaire si l'appareil a été endommagé d'une façon quelconque, par exemple si le cordon d'alimentation ou la fiche sont endommagés, en cas de dommages en raison de renversement de liquides ou de chutes d'objets dans l'appareil, d'une exposition à la pluie ou à l'humidité, ou si l'appareil ne fonctionne pas normalement, ou est tombé.

15. Cet apparéil ne doit pas être exposé à des gouttes ou des éclaboussures d'eau etaucun objet rempli de liquide, comme un vase, ne doit être placé sur l' apparéil.
16. Attention, afin d'éviter tout risque d'electrocution, bien insérer la fiche secteur correctement et entièrement.
17. Veiller à assurer une ventilation correcte autour de l'unité.
18. L'adaptateur secteur direct est utilisé comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.
19. Les piles (pack de piles ou piles installées) ne doivent pas etre exposées à une chaleur excessive comme le soleil, le feu ou similaire.

Informations de sécurité importantes

Avis FCC

1. Ce dispositif est conforme à la section 15 des règlementations de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appeareil ne peut cause d'interférences nuisibles.
(2) cet apparéil doit accepter toute interférence reçue, notamment celles pouvant entraîner un dysfon-c-tionnement.

1. Tout changement ou modification n'ayant pas ete expressemment approvve(e) par la partie responsable de la conformite pourrait annuler I'autorite de I'utiliser a utiliser ce dispositif.

Déclaration de la FCC

Cet équipement a ete teste et juged conforme aux limites d'un appareil numerie de classe B, conformement à la partie 15 des regles de la FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interfrences nuisibles dans une installation residentielle.

Cet équipement génére, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut cause des interférences nuisibles aux communications radio. Cependentant, il n'y a aucune garantie que des interférences ne se produit pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'appareil, l'utilisateur est encouraged à essayer de corriger les interférences en prénant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement dans une prise sur un circuit différent de celui auquel le récepteur est connéc
  té.
• Demander de l'aide au revendeur ou à un technicien radio/TV experimenté.

Énonce FCC sur l'exposition aux radiations RF, DAS

Cet apparéil est conçu et fabriqué pour ne pas dépasser les limites d'émission pour l'exposition à l'énergie de radiofrequence (RF) fixées par la Federal Communications Commission du gouvernement des États-Unis.

La norme d'exposition pour les apparciels sans fil utilise une unité de mesure appelée Débit d'absorption spécifique, ou DAS. La limite DAS fixée par la FCC est de 1,6 W/kg. Les tests pour le SAR sont effectués à l'aide de positions de fonctionnement normalisées acceptées par la FCC, l' apparéil transmettant à son niveau de puissance certifié le plus élevé dans une bande de fréquences testée.

Pour maintenir la conformité aux exigences de la FCC en matière d'exposition aux radiofréquences.

La somme maximale des DAS etait de:0,90 W/Kg 1 g de DAS corporel pour les GMM,0,61 W/Kg 1 g de DAS corporel pour les HXD2,0,48 W/Kg 1 g de DAS corporel pour les PXD2.

AVERTISSEMENT: La batterie (batterie ou les batteries ou le bloc de batteries) ne doit pas etre exposée a une chaleur excessive comme le soleil, un feu ou équivalent.

Par la presente, Samson Technologies Corp., déclare que ce système sans fil Go Mic Mobile est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2014/53/CE. Cette déclaration de conformité peut être consultée à l'adresse :

http://www.samsontech.com/site_media/support/manuals/GMM_DOC.pdf

Introduction

Merci d'avoir acheté le système sans fil Samson Go Mic Mobile de Samson. Le Go Mic Mobile est un double système sans fil concu pour fournir un son de qualité professionnelle pour la videoo mobile. Jumelez et mixez deux émetteurs au récepteur Go Mic Mobile et transformez votre apparéil mobile en studio de production videoo complet. C'est la solution ideale pour les journalistes de terrain, les réalisateurs de films, les vidéastes ou tous ceux qui souhaitent ajouter l'audio sans fil à leurs projets videoo.

Le Go Mic Mobile comprend tous les cables nécessaires pour connecter le récepteur Go Mic Mobile (GMM) à un smartphone ou un apparéil photo numérique (avec une entrée audio). Le Go Mic Mobile fonctionne avec les péripériques iOS, Android, Mac OS et Windows. Les bras de fixation verrouillables permettent de monter le récepteur Go Mic Mobile directement à l'arrière d'un smartphone, hors du champ de vision de l'objectif du téléphone. Les bras peuvent être retirés pour fixer le récepteur à une tablette (à l'aide des bandes de suspension fournies) ou à un apparéil photo à l'aide de l'adaptateur de montage sur patin fourni.

Ces pages vousprésent une description détaillée des caractéristiques du système sans Go Mic Mobile, ainsi que des instructions pas-à-pas d'installation et d'utilisation et les spécifications. Si vous avez acheté votre système sans fil aux États-Unis, une carte d'inscription vous est fournie. Vous trouvez également des informations sur la façon d'enregistrer votre produit en ligne afin de bénéficier du support technique en ligne, et pour que nous puissions vous envoyer des informations à jour à ce sujet et d'autres produits Samson à l'avvenir. De même, assurez-vous de consulter notre site Web (www.samsontech.com) pour en savoir plus sur notre ligne complète de produits.

Nous vous recommendons de conserver les informations suivantes pour reference, ainsi que la copie de votre facture.

Numéro de série de l'émetteur et du récepteur :

Date d'achat :

Pour toute question ou commentaire sur le système de microphone sans fil Go Mic Mobile ou sur tout autre produit Samson, n'hésitez pas à nous contacter par email à [e-mail].

En l'entrenant et en l'utilisant correctement, vous bénéficierez de votre système sans fil Go Mic Mobile pendant de nombreuses années. Si vous système sans fil Go Mic Mobile doit être réparé, vous doivent demander un numéro RA (Autorisation de return, Return Authorization) avant d'expédier votre apparéil à Samson. Sans ce numéro, l'unité ne sera pas acceptée. Veuillez visiter le site Web www.samsontech.com/ra afin d'obtenir un numéro RA avant d'expédier votre apparéil. Veuillez conserve les éléments d'emballage d'origine et, si possible, returner l' apparéil dans son carton d'origine. Si vous avechêté votre système sans fil Go Mic Mobile en dehors des États-Unis, contactez votre distributeur local pour en savoir plus sur la garantie et les services d'entretien.

Chargement de la batterie du récepteur du Go Mic Mobile

Le récepteur Go Mic Mobile possède une batterie interne au lithium-ion rechargeable. Le récepteur est chargeé via la prise Mini USB située sur le côte du récepteur.

Pour charger le récepteur, utilisez le cable de chargement USB et l'adaptateur secteur inclus. Le chargement peut également être effectué avec des adaptateurs CA 5V de tiers ou en connectant les unités à un port USB standard de l'ordinateur.

La durée totale de la charge complète est de 3 heures si vous utilisez un chargeur rapide ou un port USB à charge rapide (avec un symbole de foudre à côte), mais si vous étés connecté à un "port USB d'ordinateur standard", cela prendra 10 heures. La durée de fonctionnement maximale d'une batterie pleine est d'environ 7 à 13 heures.

Remarque: Le récepteur Go Mic Mobile ne se recharge pas à partir du port Micro USB, le niveau de la batterie diminuera donc s'il est branché sur un ordinateur. Si vous pouzemettre le récepteur sous tension pendant qu'il est connecté à un appeareil, vous devez également connecter le port Mini USB à l'ordinateur ou à l'adaptateur secteur.

Tirer le meilleur parte de la batterie rechargeable :

• Chargez complètement les batteries avant la première utilisation
• Chargez complètement la batterie avant de l'utiliser.
• Une fois la batterie chargee, debranchez l'adaptateur de la prise de courant.
• La plage de température optimale d'utilisation et de stockage de la batterie est de 50^ - 86^ (10^ - 30^) . Les performances et le fonctionnement de la batterie peuvent diminuer à des Températures inférieures à 50^ (10^) .
• Pour prolonger l'autonomie de la batterie, éteignez le récepteur Go Mic Mobile lorsque vous ne l'utilisez pas.

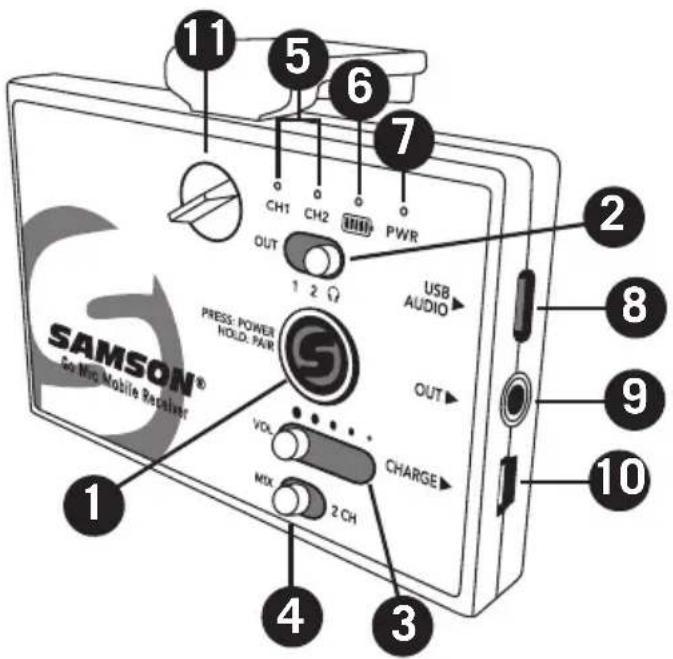

Légendes du récepteur Go Mic Mobile (GMM)

1. Touche Power/Pair - Appuyez sur la touche et maintenez-la enforcée pendant 5 secondes pourmettre l'unité sous et hors tension. Maintenez-la enforcée pendant plus de 5 secondes pour enter en mode d'appariement. Remarque:Le recepteur et I'emetteur Go Mic Mobile sont preconfigurés en usine.

2. Commutateur de selection de sortie analogique - Règle le cablage de la sortie analogique. Les positions OUT 1 & 2 permettent de se connecter à l'entrée casque TRRS d'un smartphone. La sortie Headphone/Line (Casque/Ligne) permet de connecter le récepteur à uneamera, un mixeur ou un casque.

1. Commande VOL - Ce curseur regle le niveau du signal audio envoyé aux sorties numériques et analogiques du récepteur.
2. Commutateur MIX/2 CH - Règle la sortie audio du récepteur sur mono mixte ou le divise à gauche et à droite.
3. Témoins CH 1 et CH 2 - Lorsqu'allumées en blanc, les LED indiquent que le récepteur est apparié à un émetteur. Lorsque l'entrée de l'émetteur ou la sortie du récepteur est coupée, les LED clignotent en rouge.
4. Indicateur de niveau de batterie - Cet indicateur s'allume en vert lorsque la batterie est chargée, en rouge lorsque la batterie est faible et en orange lorsque la batterie se charge.
5. Voyant d'alimentation - Ce voyant s'allume en vert lorsque le récepteur mobile Go Mic est sous tension.
6. Sortie AUDIO USB - Utilisez cette sortie lors de la connexion à une entrée audio numérique.
7. Prise OUT - Utilisez cette prise de 3,5 mm pour connecter une entrée analogue ou un casque.
8. Port USB CHARGE - Utilisez cette mini prise USB pour connecter le récepteur Go Mic Mobile à l'adaptateur secteur fourni pour charger la batterie interne du récepteur.
9. Vis de verrouillage - Tourner à gauche pour desserrer la vis et ajuster le bras de montage. Tourner à droite pour verrouiller le bras de montage.

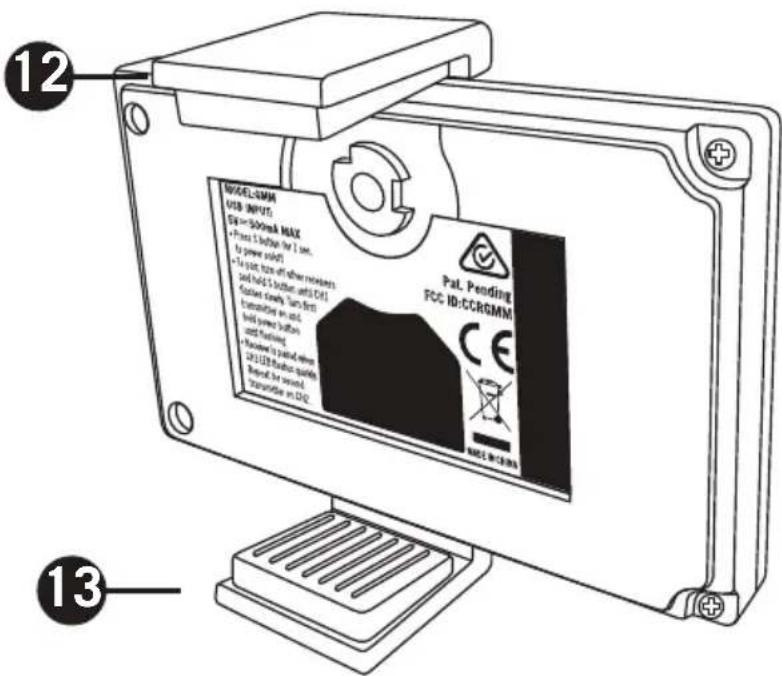

Legendes du récepteur Go Mic Mobile (GMM)

12. Bras de montage régiable

• Ce bras de montage est ajustable pour fixer le récepteur GMM sur un smartphone. Pour procéder au réglage, desserrez la vis de verrouillage située sur le dessus du récepteur GMM. Pour fixer le bras en place, serrez la vis de verrouillage. Remarque: Le bras de montage régiable peut être retire en desserrant la vis de verrouillage, en faisant glisser le bras en position fermée, puis en dévisant complètement la vis de verrouillage avant de la retirer. Faites maintainant glisser le bras de montage hors du récepteur GMM et replacez la vis de verrouillage.

1. Bras de montage fixe - Ce bras de montage fixe permet de fixer le récepteur GMM sur un smartphone. Un adaptateur 1/4"-20 est inclus pour le montage du GMM sur un trépied deamera standard. Pour-retirer le bras de montage fixe, dévissez les deux vis cruciformes.

2. Adaptateur pour griffe - Cet adaptateur amovible est utilisé pour fixer le récepteur GMM sur un apparéil photo ou un boîtier de prise de vue mobile.

3. Zone de crochet et de boute - Utilisez les bouches et crochets auto-adhesifs fournis pour fixer le GMM sur une tablette. Avant de fixer le GMM à une tablette, retirez les bras de montage standard et/ou l'adaptateur pour griffe.

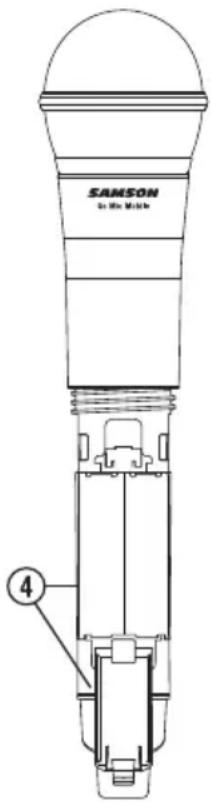

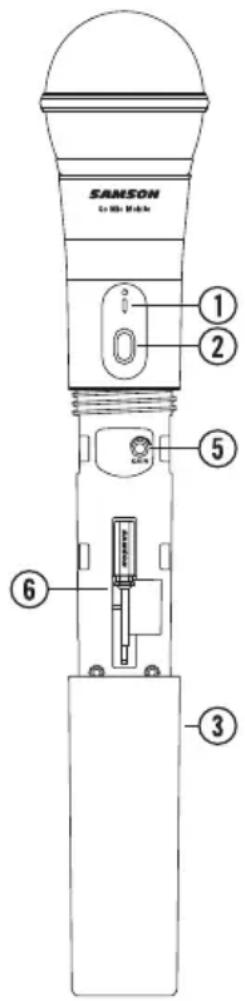

Legendes de l'émetteur de poche HXD2

1. Indicateur d'etat - Cevoyant affiche le mode de fonctionnement.
2. Touche Power/Pair - Appuyez sur la touche pendant moins de 5 secondes pourmettre l'unité sous et hors tension. Appuyez plus de >5 secondes pour acceder au mode d'appariement.
3. Couvercle de batterie - Dévissez le couvercle de la batterie et ouvrez le compartment de la batterie du Go Mic Mobile de poche.
4. Support de batterie - Ouvrez le support de batterie en appuyant sur la languette et en levant le couvercle. Insérez deux piles AA standard (LR6) ici, en vous assurant d'observer les repères de polarité plus et moins indiqués.

AVERTISSEMENT: N'insérez pas les piles vers l'arrête; cela peut provoquer de graves dommages au récepteur et annulera votre garantie.

1. Commande de GAIN d'entrée - Cette commande ajuste la sensibilité d'entrée de l'émetteur. Cette commande de sensibilité d'entrée a été préreglee en usine pour fournir un niveau optimal pour la capsule microphonique fournie avec le système Go Mic Mobile et nous recommendons donc de ne pas la régler manuellement. Si nécessaire, vous pouvez toute fois utiliser le tournevis plastique fourni pour augmenter ou diminuer le niveau d'entrée.
2. Tournevis en plastique - Permet de régler la commande GAIN d'entrée.

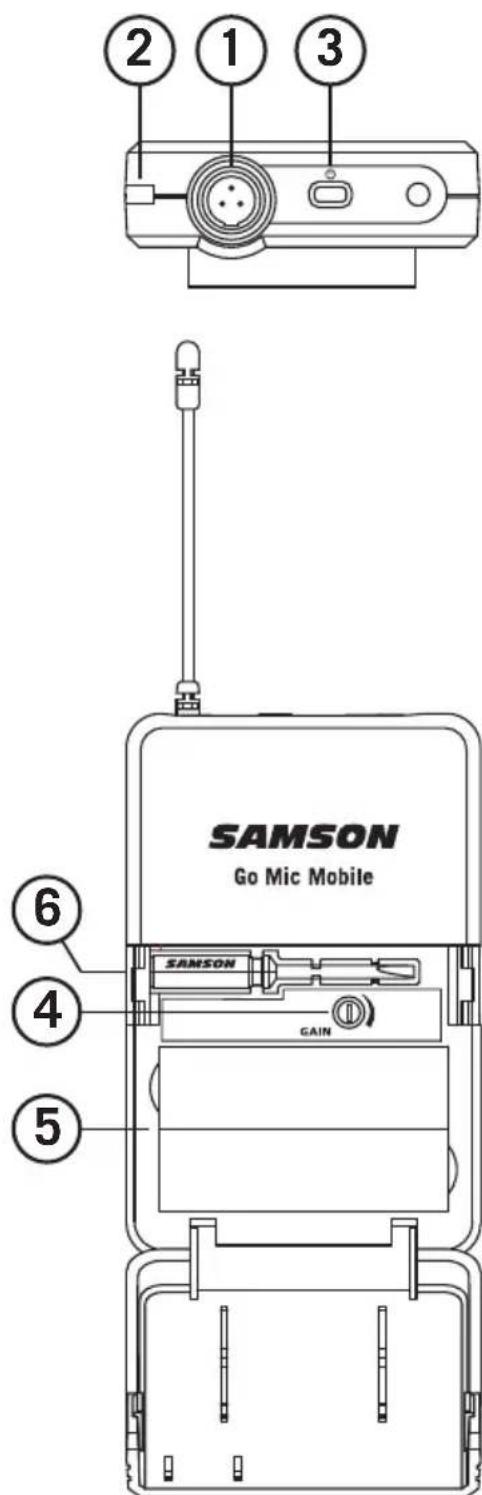

Légendes de l'émetteur de ceinture PXD2

1. Connecteur d'entrée - Raccordez le dispositif d'entrée via le connecteur mini-XLR. Le PXD2 est fourni avec un microphone cravate.
2. Indicateur d'etat - Cevoyant affiche le mode de fonctionnement
3. Touche Power/Pair - Appuyez sur la touche pendant plus de 5 secondes pourmettre l'unité sous et hors tension.Appuyez plus de >5 secondes pour acceder au mode d'appariement.
4. Commande de GAIN d'entrée - Cette commande ajuste la sensibilité d'entrée de l'émetteur.
5. Support de batterie - Inserez deux piles AA standard (LR6) ici, en vous assurant d'observer les repères de polarité plus et moins indiqués.
   AVERTISSEMENT: N'inserez pas les piles vers l'arrière; cela peut provoquer de graves dommages au système PXD2 et annulera votre garantie.
6. Tournevis en plastique - Permet de régler la commande GAIN d'entrée.

Démarrage - Appariement

Le système Go Mic Mobile est apparié en usine. Si, pour une raison quelconque, vousdezvez apparier à nouveau le système, executez les étapes suivantes :

1. Allumez le récepteur Go Mic Mobile (GMM) et l'émetteur Go Mic Mobile en appuyant sur les touches Power/Pair pendant moins de 5 secondes.
2. Sur le GMM, appuyez sur la touche Power/Pair et maintenez-la enfoncée pendant plus de 5 secondes. La DEL CH1 commence à clignoter lentement.
3. Sur l'émetteur Go Mic Mobile, appuyez sur la touche Power/Pair et maintenez-la enforcée pendant plus de 5 secondes. La DEL de l'émetteur commence à clignoter lentement.
4. Lorsque le récepteur et l'émetteur sont appariés, les DEL clignotent rapidement et l'émetteur s'allume en vert fixe et la LED GMM CH 1 s'allume en blanc fixe. Le tímoin lumineux CH2 du récepteur mobile du système Go Mic commence à clignoter lentement.
5. Pour apparier un second émetteur, maintenez enforcée la touche Power/Pair du second émetteur pendant plus de 5 secondes. La DEL de l'émetteur commence à clignoter lentement. Lorsque le récepteur et l'émetteur sont appairés, les DEL clignotent rapidement et levoyant du deuxième émetteur s'allume en vert fixe et levoyant CH2 du GMM s'allume en blanc fixe.

Remarque: Si vous ne souhaitez pas apparier un second émetteur, le récepteur s'éteint au bout de 20 secondes.

1. Pour apparier à nouveau les émetteurs apparis avec le récepteur Go Mic Mobile, appuyez sur la touche Power/Pair du récepteur et maintenez-la enforcée pendant plus de 5 secondes. Le récepteur efface les émetteurs apparis actuels et entre en mode d'appariement. Si aucun émetteur n'est apparé avec le récepteur, le GMM s'éteint et revient à l'état d'appariement précédent.

Remarque : Lors de l'appariement de votre système Go Mic Mobile, assurez-vous qu'un seul récepteur GMM est allumé et qu'un seul microphone est en mode d'apparlement à la fois.

Démarrage - Connexions audio

Le Go Mic Mobile peut être connecté à un smartphone en utilisant la sortie numérique Micro USB ou une sortie analogue de 3,5 mm.

Connexion à un dispositif iOS (iPhone, iPad ou iPod Touch)

A l'aide d'un cable Micro USB vers Lightning inclus, connectez le cable à la prise de sortie audio USB du GMM au connecteur Lightning de l'appareil iOS. Une fois connecté, le périhérique iOS reconnaîtra le Go Mic Mobile comme périhérique d'entrée audio.

Ouvrez un enregistrement ou une application video et lancez l'enregistrement.

Remarque : Il est recommandé demettre vos appeareil iOS en mode Ne pas déranger ou en mode Avion pour éviter que l'enregistrement video ou audio ne soit interrompu par un appel téléphonique. Laissez le mode Avion désactiver pour conserver les informations de géolocalisation sur vos fichiers video.

Connexion à un apparéil Android avec sortie audio numérique

Go Mic Mobile offers a compatible audio numérique avec les péripériques Android 5.0 (Lollipop) ou ultérieurs qui permettent une connectivité audio numérique USB. Toutes les applications Android ne prennt pas en charge l'audio USB, et vous devrez peut-être télécharger une applicationTierce pour utiliser cette fonctionnalité. Pour vous connecter à l'aide de la prise de sortie audio USB, assurez-vous que votre apparéil Android peut accepter une entrée audio numérique. En utilisant le cable Micro USB vers USB type-C ou Micro USB vers Micro USB, connectez le cable à la sortie audio Micro USB du GMM et à l'entrée USB de l' apparéil mobile Android.

Connexion à un apparéil mobile avec sortie audio analogique

Si vous appeareil mobile n'accepte pas l'entrée audio numérique, le GMM peut être connecté à l'aide de la sortie analogique de 3,5 mm. Lors de la connexion à un smartphone, vous devrez régler le commutateur de selection de sortie analogique sur Out 1 ou Out 2. Pour la plupart des smartphones, la position Out 1 (CTIA / AHJ) est la position appropriée. Si vous appeareil mobile utilise le câblage OMTP pour l'entrée, utilisez la position Out 2. Pour plus d'informations sur le câblage des smartphones visitez le site Web www.samsontech.com/support/go-mic-mobile

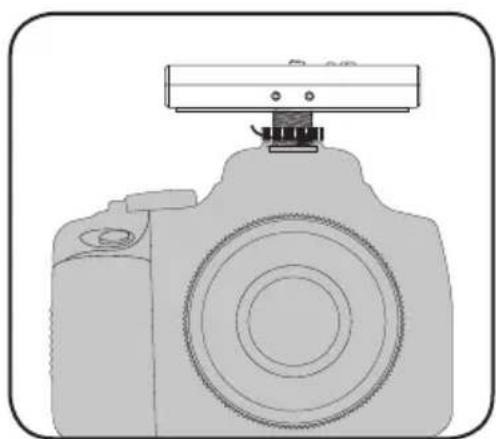

Connexion à un apparéil photo reflex numérique, une camera de cinema ou un mixeur

Lorsque vous connectez le GMM à un apparéil photo reflex numérique, une camera de cinema ou un mixeur, utilisez la sortie audio analogique de 3,5 mm incluse. Reglez le sélecteur de sortie sur le réglage Ligne/Casque.

Surveillance avec le système Go Mic Mobile

La sortie de 3,5mm du GMM peut etre utilise pour contrcler le signal audio transmis au récepteur. La sortie casque suit le réglage du commutateur MIX/2 CH. Le niveau du casque est controlé par le curseur de sortie VOL et suit le niveau de sortie de la sortie audio USB.

Démarrage - Réglage du volume du système

Un bon son peut améliorer de manière significative une video mal tournée, mais un mauvais son peut alterer n'importe qu'elle video. Afin d'obtenir les meilleurs résultats lors de l'ajout d'audio à la video avec le Go Mic Mobile, il est important de préter attention à l'étage du gain des émetteurs et du récepteur. Si le signal est trop élevé, il peut se saturer ou se déformer. Inversement, si le signal est trop faible, vous devrez l'augmenter en post-production, ce qui peut ajouter du bruit de fond.

Les DEL CH 1 et CH2 du récepteur GMM comportent une indication de crête ou de surcharge lorsque l'entrée du récepteur (signal envoyé par l'émetteur) est surcharge. Pour régler le niveau des émetteurs, pendant que vous parlEZ dans l'émetteur mobile Go Mic, tournez la commande de gain (à l'intérieur du compartment des piles) vers le haut jusqu'à ce que vous atteigniez un bon niveau d'enregistrement. Si levoyant CH correspondant clignote en rouge, tournez la commande de gain vers le bas jusqu'à ce que le voyant clignote en rouge ou qu'il s'allume occasionnellement pendant les signaux très forts.

Lorsque le niveau de l'émetteur est régle, effectuez un enregistrement test pour régler le niveau du récepteur GMM. Si l'application d'enregistrement possède un compteur d'entrée, réglez la commande VOL du récepteur GMM jusqu'à ce que le compteur soit le plus pres possible de 0 dB (ou clip) sans le dépasser.

Remarque: La commande VOL du récepteur n'atté ce pas le réglage de gain de l'émetteur. Par exemple, si les émetteurs envoient un signal déformé, la baisse du volume du récepteur ne corrigera pas l'audio, elle ne fera qu'abaisser le niveau global du signal déformé.

Commutateur MIX/2CH

Le récepteur GMM peut être apparié avec deux émetteurs pour l'audio provenant de deux sources sonores indépendantes. Le commutateur MIX / 2 CH Sélectionne la façon dont l'audio sera envoyé aux sorties audio du récepteur.

En position MIX, les deux canaux sont mixés en mono sur les pistes audio gauche et droite.

En position 2 CH, l'émetteur CH 1 est sur le canal audio gauche et l'émetteur CH 2 est sur le canal audio droit. En mode 2 CH, les entrées peuvent chacune être acheminées vers une piste différente dans un logiciel d'enregistrement informatique en créé des pistes individuelles à partir de l'entrée gauche et droite, ou en séparant l'audio stéreo d'un enregistrement video pour éoperator les canaux séparément en post-production.

Le commutateur MIX / 2 CH mélange l'audio avant les sorties audio audio du récepteur GMM. Il n'y aaucun changement de logiciel à l'application de tournage ou d'enregistrement sur un smartphone, un apparéil photo ou un ordinateur.

Instructions de montage du Go Mic Mobile

Montage des accessoires

Bras de montage régliable

Piec de recouvrement

Bras de montage

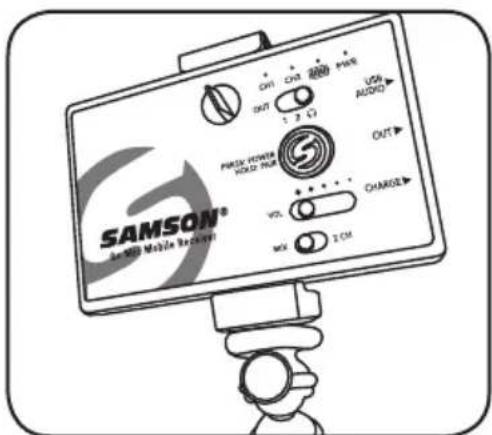

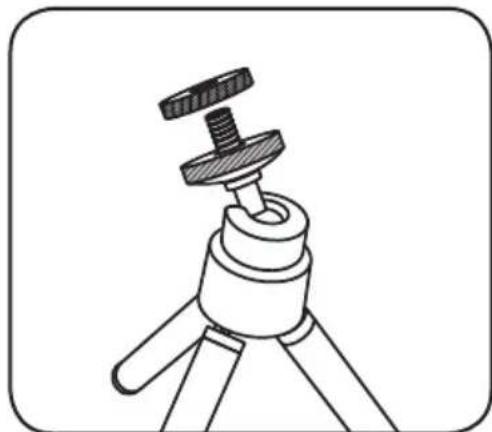

Bras de montage 1/4"-20

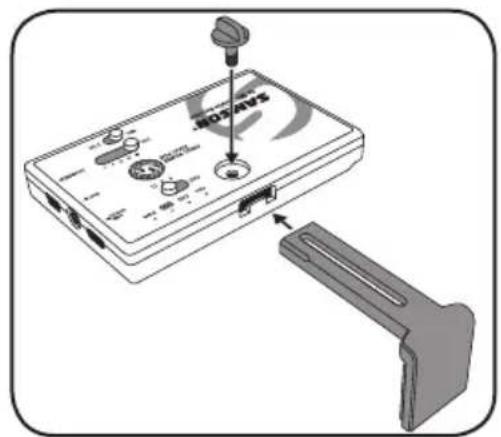

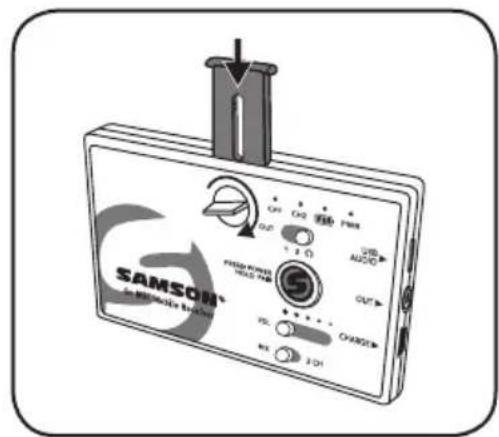

Adaptateur pour griffe

Vis à ailettes

Grande section de crochet et boucle

Petite section de crochet et boucle

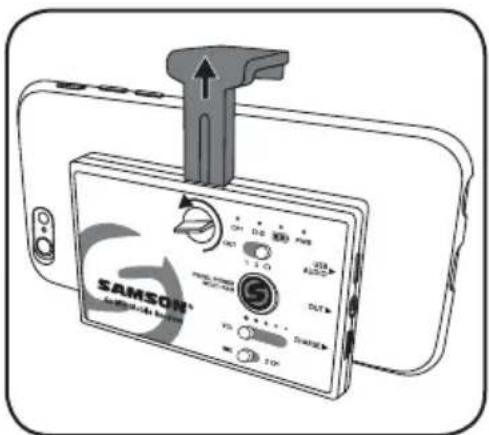

Montage sur un smartphone

1. Desserrez la vis de verrouillage jusqu'à ce que le bras de montage régiable puisse être déplacé.
2. Positionnez le recepteur à l'arrière du smartphone.

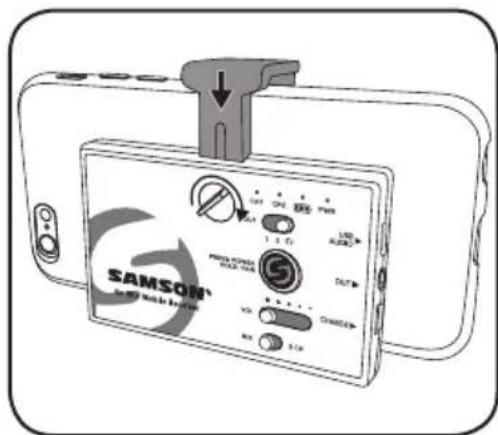

3. Faites glisser le bras de montage régiable de façon à ce qu'il soit bien serré contre le bord du smartphone.
4. Appliquez une pression sur le bras de montage ajustable et serrez la vis de verrouillage.

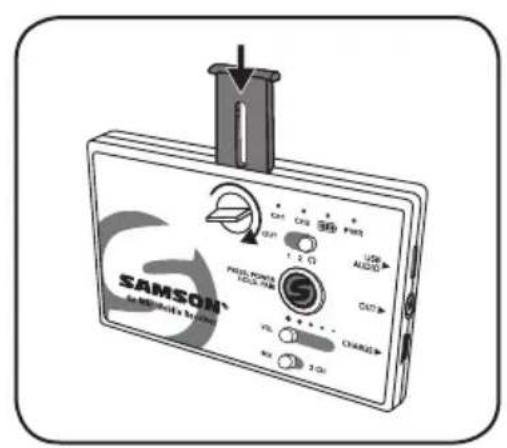

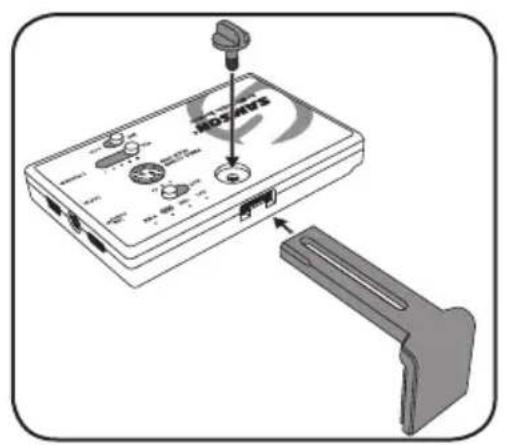

Montage sur une tablette

1. Desserrez complètement et retirez la vis de verrouillage.

2. Faites glisser et retirez le bras de montage régliable.

3. Faites glisser le couvercle dans le recepteur et serrez la vis de verrouillage.

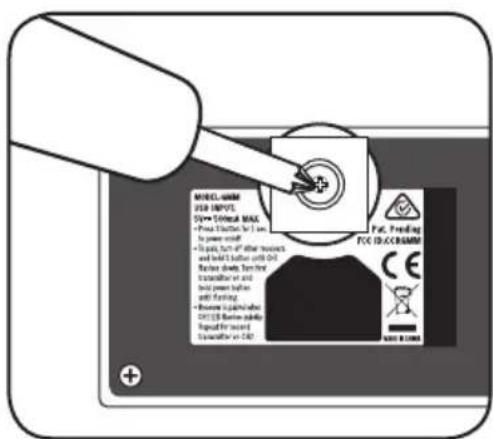

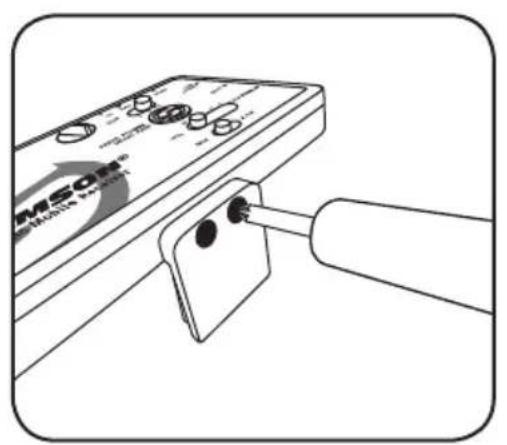

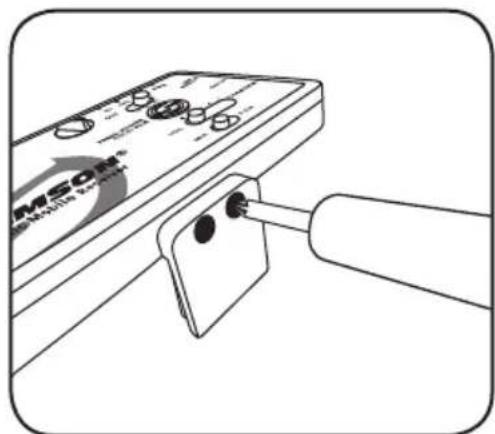

4. Retirez le bras de montage fixe, devissez les deux vis cruciformes.

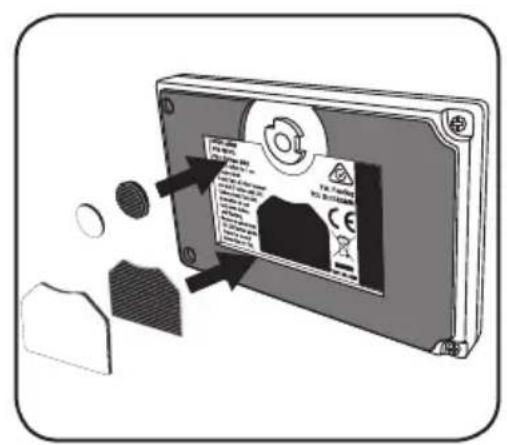

5. Fixez la grande piece de crochet et de boute en enlevant l'adhesif du cote du crochet et en placant la grande de crochet et de boute sur l'arrière du récepteur mobile Go Mic.

6. Retirez le dos de la boucle et placez le recepteur à l'arrête de la tablette.

7. Appuyez le recepteur mobile Go Mic Mobile contre la tablette pour le fixer.

8. Si le récepteur mobile Go Mic Mobile n'est pas sécurisé, utilisez la petite section supplémentaire crochet et boucle...

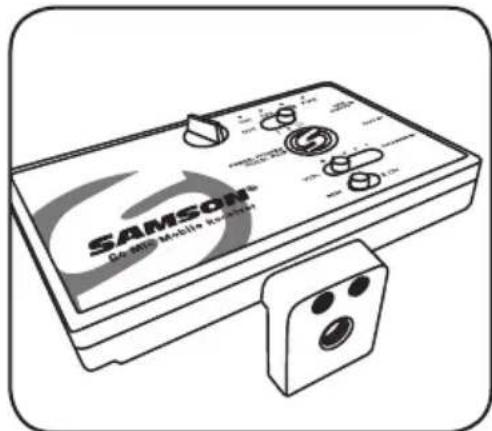

Montage sur un trépied

1. Fixez le bras de montage 1/4 -20 au recepteur mobile Go Mic en enlevant d'abord le bras de montage fixe à l'aide des deux vis cruciformes.
2. Fixez le GMM au trépied en suivant les instructions de montage du trépied.
3. Si le goujon de montage du trépied 1/4 "-20 est plus long que 3/8", utilisez la vis à ailettes fournie avant de monter le récepteur mobile Go Mic sur le trépied.
4. Montez le smartphone sur le recepteur mobile Go Mic en suivant les instructions de la section "Montage sur un Smartphone".

Fixation sur un adaptateur à griffe

1. Retirez le bras de montage fixe en devissant les deux vis.

2. Le bras de montage régiable peut être retire en desserrant la vis de verrouillage, en faisant glisser le bras en position fermée, puis en dévisant complètement la vis de verrouillage avant de laopyrir.

3. Faites glisser le bras de montage hors du récepteur. Remplacez le bras de montage ajustable par la pièce de recouvrement.

4. Remplacez la vis de verrouillage

5. Placez l'adaptateur de montage de griffe fourni au bas recepteur Mobile Go Mic, notez que l'adaptateur de support de griffe est verrouillé pour qu'il reste en position lorsqu'il est fixé au récepteur.

6. A l'aide d'un tournevis cruciforme, fixez l'adaptateur de montage sur le récepteur en serrer la vis fournie.

7. Faites glisser le récepteur GMM dans le support à griffe du dispositif de connexion.

8. Une fois positionné, serrez la grande vis à ailettes sur le support à griffe du récepteur pour la maintainir en place.

Specifications

Système sans fil Go Mic Mobile

Plage de fonctionnement 100' (30m) ligne de mire

Fréquence de fonctionnement 2,406 ~ 2,478 GHz

Réponse en fréquence 10 Hz - 22 KHz

Température de fonctionnement -10^ +50^

Version du microprogramme V1.0

Version matérielle V1.0

Signal sur bruit micro 90 dB (A) à un gain minimum

micro 78 dB (A) à un gain maximum

Accessoires Cable Micro USB vers Lightning, Cable Micro USB

vers Micro USB, Cable Micro USB vers USB-C, Cable

Mini-B USB vers USB-A,

cable audio de 3,5 mm, adaptateur de support à griffe

Récepteur GMM

Niveau de sortie audio analogique maximum +6dBu, = 4.4Vpp, = 70mW par cote dans 32

Taux d'échantillonnage audio USB 48 kHz

Prise en charge audio USB Windows, Mac OS, iOS, Android, Linux

Durée de vie de la batterie 7 - 13 heures en fonction de l'utilisation

Alimentation Batterie interne rechargeable au lithium-ion

Tension de fonctionnement 5 V CC 500 mA

Émetteur de poche HXD2

Type de microphone Unidirectionnel

Durée de vie de la pile 20 heures

Émetteur de ceinture PXD2

Connecteur d'entrée Mini-XLR (P3)

Durée de vie de la pile 20 heures

Chez Samson, nous améliorons en permanence nos produits, par conséquent, les specifications et les images sont susceptibles d'être modifiées sans préavis.

Déclaration

"Made for iPod", "Made for iPhone" and "Made for iPad" signifient qu'un accessoirelectronique a ete concu pour se connecter specifquement à l'iPod, iPhone ou iPad, respectivement, et a ete certifié par le develloppeur pour repondre aux normes de performance Apple. Apple n'est pas responsable du fonctionnement de cet appeareil ni de sa conformite aux normes de sécurité et reglementaires. Veuillez noter que I'utilisation de cet accessoire avec iPod, iPhone ou iPad peut afferter les performances sans fil.

iPad, iPhone et iPod touch sont des marques de commerce d'Apple Inc. enregistrées aux États-Unis et dans d'autres pays. iPad Air et iPad mini sont des marques de commerce d'Apple Inc. La marque de commerce "iPhone" est utilisé avec une licence Aiphone K. K.

Made for

iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5

iPad Pro (9.7-inch), iPad Pro (12.9-inch), iPad mini 4, iPad Air 2, iPad mini 3, iPad Alr, iPad mini 2, iPad mini, iPad (4e generation)

iPod touch (6e generation), iPod touch (5e generation)
