Technische Merkmale	Handliches dynamisches Mikrofon, Nierencharakteristik, Frequenzgang von 50 Hz bis 15 kHz, Impedanz von 600 Ohm.
Verwendung	Ideal für Live-Gesangsauftritte, Studioaufnahmen und Karaoke-Anwendungen.
Wartung und Reparatur	Reinigen Sie das Gitter regelmäßig mit einem weichen Tuch, vermeiden Sie übermäßige Feuchtigkeit, überprüfen Sie die Kabel auf Abnutzungserscheinungen.
Sicherheit	Nicht in der Nähe von Wasserquellen verwenden, starke Stöße vermeiden, vorsichtig handhaben, um interne Schäden zu vermeiden.
Allgemeine Informationen	Kompatibel mit den meisten Beschallungssystemen, wird mit einem XLR-Kabel geliefert, 2 Jahre Garantie.

Häufig gestellte Fragen - PD732C Power Dynamics

Wie kann ich das Power Dynamics PD732C Mikrofon an mein Audiosystem anschließen?

Um das Power Dynamics PD732C Mikrofon anzuschlieen, verbinden Sie den XLR-Stecker des Mikrofons mit dem XLR-Eingang Ihres Audiosystems. Stellen Sie sicher, dass das System beim Anschlieen ausgeschaltet ist.

Der Klang meines Mikrofons ist leise. Was kann ich tun?

berprfen Sie, ob der Gain Ihres Audiosystems richtig eingestellt ist. Stellen Sie auch sicher, dass das XLR-Kabel in gutem Zustand und richtig angeschlossen ist. Wenn das Problem weiterhin besteht, versuchen Sie ein anderes Kabel zu verwenden.

Funktioniert das PD732C Mikrofon mit einem tragbaren Recorder?

Ja, das Power Dynamics PD732C Mikrofon kann mit einem tragbaren Recorder verwendet werden, der einen XLR-Eingang hat. Stellen Sie sicher, dass der Recorder so eingestellt ist, dass er ein Mikrofonsignal akzeptiert.

Wie reinige ich mein Power Dynamics PD732C Mikrofon?

Reinigen Sie Ihr Mikrofon mit einem weichen, trockenen Tuch. Vermeiden Sie die Verwendung von chemischen Produkten oder Flssigkeiten, die das Mikrofon beschdftigen kf6nnten.

Funktioniert das PD732C mit einem Verstrker?

Ja, das Power Dynamics PD732C ist kompatibel mit den meisten Verstrkern, die XLR-Eingnge haben. Stellen Sie sicher, dass der Verstrker ffcr ein Mikrofonsignal konfiguriert ist.

Wird das Mikrofon mit Batterien betrieben?

Nein, das Power Dynamics PD732C Mikrofon benf6tigt keine Batterien. Es wird mit der Phantomspeisung betrieben, die vom angeschlossenen Audioequipment bereitgestellt wird.

Was soll ich tun, wenn das Mikrofon berhaupt nicht funktioniert?

berprfen Sie zune4chst, ob das Kabel sowohl am Mikrofon als auch an Ihrem Audioequipment richtig angeschlossen ist. Testen Sie das Mikrofon mit einem anderen System, um festzustellen, ob das Problem am Mikrofon oder am Equipment liegt.

Ist das Mikrofon empfindlich gegen Hintergrundgere4usche?

Das Power Dynamics PD732C ist ein dynamisches Mikrofon, das im Allgemeinen weniger empfindlich gegen Hintergrundgere4usche ist als Kondensatormikrofone. Dennoch wird empfohlen, das Mikrofon in einer ruhigen Umgebung ffcr optimale Leistung zu verwenden.

BEDIENUNGSANLEITUNG PD732C Power Dynamics

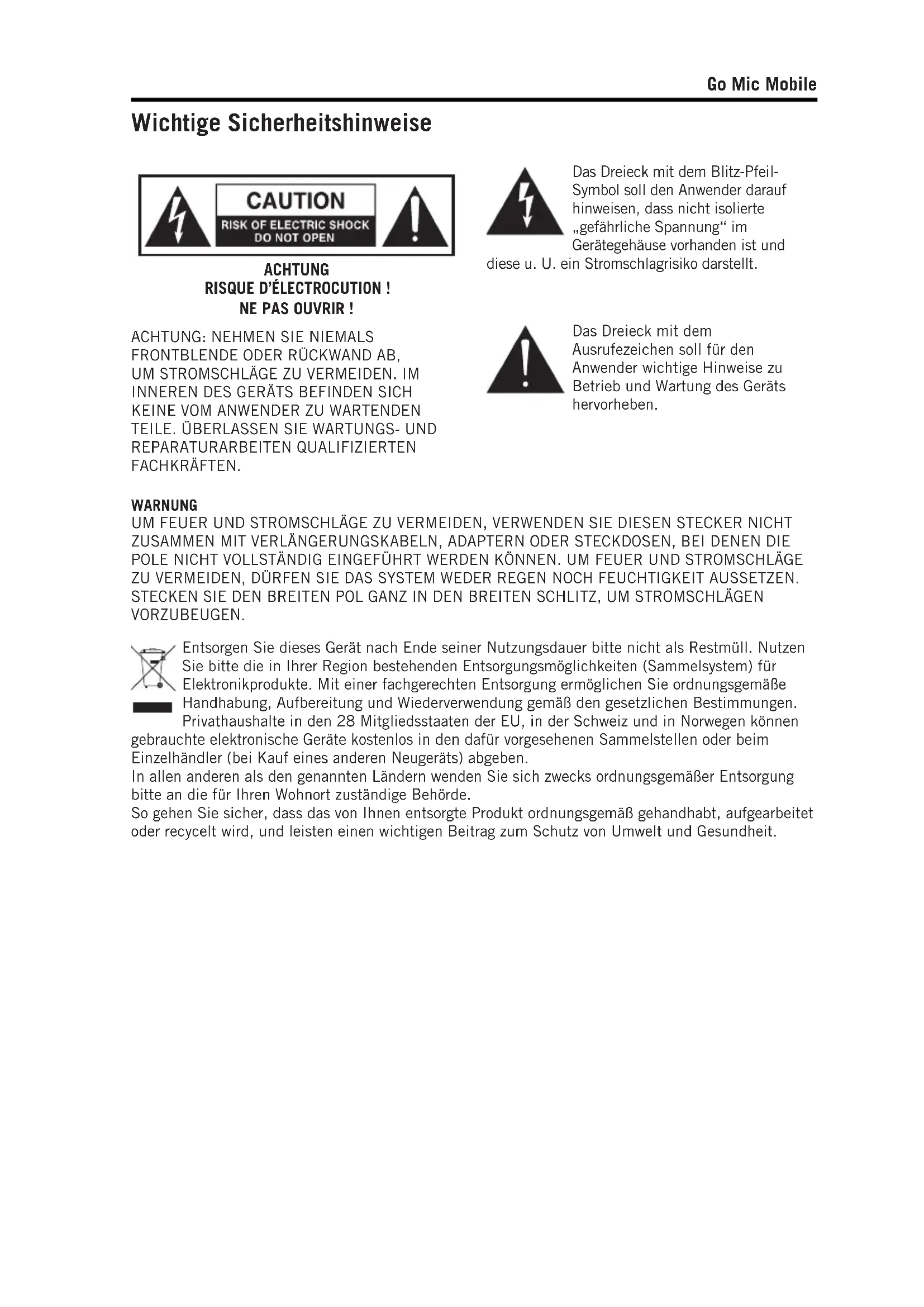

Wichtige Sicherheitshinweise

ACHTUNG RISQUE D'ÉLECTROCUTION! NE PAS OUVRIR!

ACHTUNG: NEHMEN SIE NIEMALS FRONTBLENDE ODER RUCKWAND AB, UM STROMSCHLAGE ZU VERMEIDEN. IM INNEREN DES GERÄTS BEFINDEN SICH KEINE VOM ANWENDER ZU WARTENDEN TEILE. Überlassen SIE WARTUNGS- UND REPARATURARBEiten QUALIFIZIEREN FACHKRAFTEN.

Das Dreieck mit dem Blitz-Pfeil-Symbol soll den Anwender darauf hinweisen, dass nicht isolierte „gefährliche Spannung" im Gerätegehause vorhanden ist und diese u. U. ein Stromschlagrisiko darstellt.

Das Dreieck mit dem Ausrufezeichen soll fur den Anwender wichtige Hinweise zu Betrieb und Wartung des Gerats hervorheiten.

WARNING

UM FEUER UND STROMSCHLAGE ZU VERMEIDEN, VERWENDEN SIE DIESEN STECKER NICTZUSAMMEN MIT VERLÄNGERUNGSKABELN, ADAPTERN ODER STECKDOSEN, BEI DENEN DIE POLE NICT VOLLSTÄNDIG EINGEfuHRT WERDEN KÖNNEN. UM FEUER UND STROMSCHLAGE ZU VERMEIDEN, DURFEN SIE DAS SYSTEM WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN. STECKEN SIE DEN BREiten POL GANZ IN DEN BREiten SCHLITZ, UM STROMSCHLAGEN VORZUBEUGEN.

Entsorgen Sie这点es Gerät nach Ende seiner Nutzungsdaueritte nicht als Restmull. Nutzen Sieitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) fur Elektronikprodukte. Mit einer fachgerechten Entsorgung ermöglichsie ordnungsgemäß Handhabung, Aufbereitung und Wiederverwendung gemä den gesetzlichen Bestimmungen. Privathaushalte in den 28Mitgliedsstaaten der EU, in der Schweiz und in Norwegen konnen chte elektronische Geräte kostenlos in den darauf vorgesehenen Sammelstellen oder beimändler (bei Kauf eines anderen Neugeräts) abgeben.

In allen anderen als den genannten Ländern wenden Sie sich zwecks ordnungsgemäß Entsorgung,.
bitten an die fur Ihren Wohnort zustandige Behörde.
So gehen Sie safer, dass das von Ihnen entsorgte Produkt ordnungsgemäß gehandhabt, aufgearbei oder recyclelt wird, und leisten einen wichtigen Beitrag zum Schutz von Umwelt und Gesundheit.

Wichtige Sicherheitshinweise

1. Lesen Siethese Anleitung.
2. Bewahren Sie diese Anleitung gut auf.
3. Beachten Sie samtliche Warnhinweise.
4. Befolgen Sie sämtliche Anweisungen.
5. Nehmen Sie theses System nicht in der Nahe von Wasser in Betrieb.
6. Reinigen Sie es ausschließlich mit einem trockenen Tuch.
7. Achten Sie darauf, Beluftungsöffnungen nicht zu blockieren. Stellen Sie das System den Anweisungen des Herstellers entsprechend auf.
8. Stellen Sie das System nicht in der Nähe von Wärmequellen wie Heizstrahlern, Wärmespeichern, Öfen oder anderen Wärme erzeugenden Geräten (auch nicht Verständern) auf.
9. Setzen Sie auf keinen Fall die Schutzfunktion des verpolsicheren Steckers oder Schutzkontaktsteckers außer Kraft. Ein verpolsicherer Stecker besitzt zwei Kontakte, von denen einer breiter als der andere ist. Ein Schutzkontaktstecker besitzt zwei Kontakte und einen Kontaktstift für die Erdung. Der breite bzw. dritte Kontakt schützt den Anwender. Falls der mitgelieferte Stecker nicht in die Steckdose an Ihr hem Standort passst, setzen Sie die Steckdose von einem qualifizierten Elektriker durch eine neue ersetzen.
10. Vermeiden Sie es, auf das Netzkabel zu treten oder diese asperweitig einzuklemmen. Dies gilt insbesondere für Stecker und Steckdosen und die Stelle, and der das Kabel aus dem Gerät Herausragt.
11. Verwenden Sie nur die vom Hersteller zugelassenen Anbauteile und Zubehorprodukte.

12. Verwenden Sie nur dann ein Gehäuse auf Rollen, ein Stativ oder einen Tisch, wenn dies laut Hersteller zulässig ist oder zum Lieferumfang des Geräts gehört. Wenn Sie einen Rollwagen verwenden, seien Sie außerst vorsichtig, wenn Sie den Wagensamt Gerät verschieben. Wenn der Waguen umkilppt, kann es zu Verletzungen kommt.

13. Ziehen Sie den Netzstecker des Geräts aus der Steckdose, wenn ein Gewitter aufzieht oder das Gerät voraussichtlich für langere Zeit ungenutzt bleibt.

14. Überlassen SieSAMTlicheWartungsund Reparaturarbeiten ausschlieBlichentsprechend qualifiziertenFachkräften.Eine Reparatur ist erforderlich, wenn dasGerät beschädigt wurde (z.B.Beschädigungvon Stromkabel oder Stecker,BenetzenmitFlüssigkeitoderHineinfallen vonGegenständen in das Gerät;außerdem auch,wenn das Gerät Regen oder Feuchtigkeitausgesetzt wurde, nicht ordnungsgemäßfunktioniert oder fallen gelassen wurde).
15. Auf das im Folgenden beschriebene Gerätarf Flüssigkeit weder tropfen noch spritzen. Stellen Sie daher keine Flüssigkeit enthaltenden Gefäbe (z. B. Vasen) auf dem Gerät ab.
16. Achtung - Stecken Sie den breiten Pol ganz in den breiten Schlitz, um Stromschlagen vorzubeugen.
17. Sorgen Sie im Bereich des gesamten Systems für gute Belüftung.
18. Der Netzstecker wird als Trennvorrichtung verwendet; die Trennvorrichtung muss stets erreichenbar und bedienbar sein.
19. Batterien (Akkupacks oder fest installierte Batterien) dürfen niemals großer Hitze wie direktem Sonnenlicht, Feuer oder ähnlichem ausgesetzt werden.

Wichtige Sicherheitshinweise

Hinweis zu den FCC-Richtlinien

1. Dieses Gerät erfüllt Teil 15 der FCC-Richtlinien. Dem Betrieb zugrunde liegen die folgenden beiden Bedingungen:

(1) Dieses Gerätarfneine gefährlichen Interferenzen verursachen.
(2) Dieses Gerat muss Interferenzen jeder Art aushalten konnen, auch solche, die den Betrieb in unerwunschter Weise beeintrachtigen konnen.

1. An- und Umbauten, die von der für die Konformität verantwortlichen Behörde nicht ausdrücklich genehmigt wurden, können nach sichziehen, dass der Benutzer die Berechtigung zur Inbetriebnahme des Systems verliert.

Erklärung zur Konformität mit den FCC-Richtlinien

Das System wurde geprüft und entspricht der Produktklasse B gemäß Teil 15 der FCC-Richtlinien mit den Grenzwerten für digitale Geräte. Diese Grenzwerte sollen einen angemessenen Schutz gegen Störungen in privat genutzten Wohnungen bieten.

Dieses Gerät erzeugt und nutzt Hochfrequenznergie und kann diese auch abstrahlen. Wenn das Gerät nicht gemäß den Anweisungen aufgestellt und eingesetzt wird, konnen unerwünschte Interferenzen mit Funkwellen die Folge sein. Es besteht jedoch keine Garantie, dass bei einer bestimmen Aufstellweise nicht doch Störungen auftreten. Falls these Gerät keine gefährlichen Interferenzen mit Empfangsgeräten für Rundfunk oder Fernsehen verursacht (dies{lssst sich durch Aus- und Wiedereinschalten des Geräts feststellen), kann der Benutzer selbst die Interferenz mit Hilfe einer der folgenden Maßnahmen korrigieren:

Ausrichtung oder Position der Empfangsantenne verändern
- Abstand zwischen Gerät und Empfänger vergroßern
Das Gerat an eine Steckdose anschlieben, an deren Stromkreis nicht auch der Empfänger hangt
- Den Handler oder einen erfahrenen Radio-/Fernsehtechniker zurateziehen

Erklärung zur Belastung mit Hochfrequenzstrahlung (SAR)

Dieses Gerät wurde auf das Ziel hin entwickelt und gefertigt, die Emissionsgrenzungwerte für Hochfrequenzstrahlung, welche die Federal Communications Commission (Kommission im Auftrag der US-Regierung) festgesetzt hat, nicht zu überschriten.

Der Belastungsstandard für drahtlose Geräte verwendet eine Maß einheit, die als spezifische Absorptionsrate (SAR) bezeichnet wird. Der von der US-Regierungskommission FCC festgelegte Grenzwert beträgt 1,6 W/kg. Tests zur SAR werden durchgeführt mithilfe von Standard-Betriebspositionen, welche die FCC mit dem Gerät, das Daten mit der hochsten zertifizierten Leistungsstufe in den getesteten Frequenzbereichen überträgt.

Um Konformität mit den Anforderungen der FCC zur Belastung mit Hochfrequenzstrahlung aufrecht zu erhalten,

betrug die gröblz zulässige Summierung von SAR: 0,90 W/kg 1 g Körper-SAR für GMM, 0,61 W/kg 1 g Körper-SAR für HD2, 0,48 W/kg 1 g Körper-SAR für PXD2.

WARNING: Die Batterie (Batterie, Akku oder gebündelte Batterie)arf niemals groBer Hitze wie direkttem Sonnenlicht, Feuer oder ahnlichem ausgesetzt werden.

Hiermit erklart die Samson Technologies Corp., dass das vorliegende kabellose Go Mic Mobile-System die wesentlichen Anforderungen und sonstige anwendbare Bestimmungen der Richtlinie 2014/53/EU erfüllt. Die Konformitätserklärung ist über folgenden Link einsebar:

http://www.samsontech.com/site_media/support/manuals/GMM_DOC.pdf

Einführung

Herzlichen Glückwunsch zum Erwerb eines drahtlosen Go Mic Mobile-Systems von Samson. Das Go Mic Mobile ist ein duales Drahtlossystem, das dafür ausgelegt ist, für unterwegs gedrehte这部电影 Tonspuren in Profiqualität bereitzustellen. Paaren und mischen Sie zwei Sender für Ihr GMM und verwandeln Sie Ihr Mobilgerät in ein vollwertiges Videoproduktionsstudio. Diese Lösung eignet sich ideal für Journalisten mit vielen Außenterminen, Filmemacher, Hobbyfilmer und alle anderen, die ihre Videoaufnahmen auf kabellose Weise vertonen möchten.

Im Lieferumfang des Go Mic Mobile sind alle Kabel, die zum Anschlieben des Empfängers Ihres Go Mic Mobile-Systems an ein Smartphone oder eine Digitalkamera (mit einem Audio-Eingang) erforderlich sind, enthalten. Sie können Ihr Go Mic Mobile-System zusammen mit Geräten, die unter iOS, Android, Mac OS und Windows laufen, einsetzen. Mit Hilfe der einrastenden Montagestreben kann der Go Mic Mobile-Empfänger direkt an der Rückseite eines Smartphones, außerhalb der Sichttachse des im Smartphone verbauten Objektivs, befestigt werden. Die Streben setzen sich abmontieren. Daraufhin kann der Empfänger an einem Tablet-Computer (mit Hilfe der im Lieferumfang enthaltenen Klettstreifen) montiert oder mithilfe des im Lieferumfang enthaltenen Adapters zum Befestigen von Kabelschuhen an einer Kamera angebracht werden.

In dieser Anleitung wird im Detail der gesamte Funktionsumfang des kabellosen Go Mic Mobile-Systems und auch der zugehörigen Bedienelemente an Vorder- und Rückseite beschreiben. Schritt für Schritt werden Einrichtung und Bedienung erklärrt. Ebenfalls enthalten sind die ausfuhrlichen Technischen Daten. Wenn Sie Ihr kabelloses System in den USA gekauft haben, liegt ihm eine Garantiekarte bei.itte befolgen Sie die Anweisungen, damit Sie unseren technischen Kundendienst in Anspruch erhmen und wir Ihnen fur diesen und andere Samson-Produkte zukünftigactualisierte Informationen sukommen halten können. Alle wichtigen Informationen zu unserer gesamtten Produktpalette finden Sie auch auf unserer Website (www.samsontech.com).

Wir empfehlen Ihnen, zu Referenzzwecken die nun folgenden Informationen und ihren Kaufbeleg aufzubewahren.

Seriennummer von Sender und Empfänger:

Kaufdatum:

Wenn Sie Fragen oder Kommentare zu unseren kabellosen Mikrofonsystem Go Mic Mobile oder zu einem anderen Produkt von Samson haben, warten Sie nicht länger und wenden Sie sich an [e-mail].

Wenn Sie Ihr Gerät mit angemessener Sorgfalt behandeln und korrekt warten, Funktioniert Ihr kabelloses Go Mic Mobile-System jahren lang problemlos. Wenn Wartungsarbeiten an Ihr kabellosen Go Mic Mobile-System erforderlich werden, benötigen Sie eine „Return Authorization Number" (RA / Rücksendeberechtigungsummer). Erst nach Erhalt dieser Nummer konnen Sie Ihr Gerät bei Samson einschicken. Ohne eine solche Nummer müssen wir das eingeschiedte Gerät leider zurückweisen. Sie konnen sich über die Website www.samsontech.com/ra an Samson wenden und eine Umtauschberechtigungsnr. erfragen. Schicken Sie anschließend Ihr Gerät ein. Verwenden Sie zum Einschicken möglichst Originalkarton und -verpackungsmaterial. Wenn Sie Ihr drahtloses Go Mic Mobile-System außerhalb der USA erworben haben, wenden Sie sichitte an einen Handler in ihrer Umgebung. Dort erhalten Sie alle für Garantie und Wartung wichtigen Informationen.

Aufladen der Batterie des Empfängers Ihres Go Mic Mobile-Systems

Im Gehäuse des Empfängers Ihres Go Mic Mobile-Systems befindet sich ein Lithium-lonen-Akku. Der Empfänger wird über den Mini-USB-Anschluss, der seitlich am Empfänger angebracht ist, aufgeladen.

Verwenden Sie, um den Empfänger aufzuladen, das USB-Ladekabel und den AC-Adapter. Beide sind im Lieferumfang enthalten. Das Aufladen ist darüber hinaus mit einem AC-5V-Adapter eines anderen Herstellers möglich. Zudem konnen die einzelnen Geräte an einen Standard-USB-Anschluss eines Desktop-Computers angeschlossen werden.

Die Gesamtladezeit beträgt 3 Stunden, wenn Sie ein Schnelladegerät oder einen Schnelladefähigen USB-Anschluss (mit einem Blitzsymbol an der Seite) verwenden. Beim Anschreiben an einen Standard-USB-Anschluss eines PCs dauert dies 10 Stunden. Die maximale Laufzeit eines voll geladenen Akkus beträgt ca. 7 - 13 Stunden.

Hinweis: Der Empfänger des Go Mic Mobile-Systems wird nicht über den Micro-USB-Anschluss aufgeladen. Daher sinkt der Ladestand des Akkus mit dem Einstecken in einen Computer. Wenn Sie den Empfänger einschalten wollen, während dieser an ein Gerät angeschlossen ist, müssen Sie darüber hinaus den Mini-USB-Anschluss an den Computer oder AC-Adapter anschließen.

So holen Sie aus Ihr dem Akku die maximale Leistung hereaus:

• Laden Sie die Akkus vor der ersten Verwendung vollständig auf.
• Laden Sie vor jeder Verwendung den Akku vollständig auf.
• Ziehen Sie, sobald der Akku aufgeladen ist, den Stecker des Adapters aus der Steckdose Heraus.
• Der optimale Temperaturbereich für Betrieb und Lagerung des Akkus ist 10 - 30^ . Akkuleistung und Betriebsverhalten können sich bei Temperaturen unter 10^ verringn.
• Schalten Sie, um die Lebensdauer des Akkus zu verlangern, den Empfänger Ihres Go Mic Mobile-Systems aus, wenn es gerade nicht verwendet wird.

Die einzelnen Elemente am Empfänger Ihres Go Mic Mobile (GMM)-Systems

1. Schalter Power/Pair („Ein/Aus/ Paaren“) - Drücken Sie diesen Schalter und halten Sieihn weniger als 5 Sekunden lang gedrückt, um Ihr System ein- oder auszuschalten. Drücken Sieihn und halten Sieihn länger als 5 Sekunden lang gedrückt, um in den Pairing-Modus zu wechseln. Hinweis: Für Sender und Empfänger eines Go Mic MobileSystems wurde bereits werkseitig ein Pairing ausgeführrt.
2. Wahlschalter Analogausgang - Zum Einrichten der Verkabelung des analogen Ausgangs. Über die Stellungen OUT 1 & 2 ist das Anschlieben an die Headset-Eingangsbuchse (.,Miniklinke") ein Ausgang dient dem Anschlieben de einen Kopfhörer.
3. Lautstärkeregler (VOL) - Über diesen Schieberegler lässt sich der Pegel des Audiosignals, das jeweils an den digitalen und den analogen Ausgang des Empfängers gesendet wird, einstellen.
4. Schalter MIX/2 CH-Zum Einstellen des Tonsignalausgangs des Empfängers entweder auf gemischtes Mono oder aufgeit in einen linken und einen rechten Kanal.
5. Anzeigeleuchten CH 1 & CH 2 - Bei weiß Leuchten zeigen die LEDs an, dass ein Pairing des Empfängers mit einem Sender besteht. Wenn der Eingang des Senders oder der Ausgang des Empfängers gekappt wird, blinking den LEDs rot.
6. Anzeige zum Ladezustand der Batterie - Diese Anzeige leuchtet grün, wenn die Batterie aufgeladen ist, leuchtet rot, wenn ihr Ladezustand niedrig ist und leuchtet orange, wenn die Batterie gerade aufgeladen wird.
7. Anzeige Ein/Aus - Diese Anzeige leuchtet grün, wenn der Empfänger Ihres Go Mic Mobile-Systems eingeschaltet ist.
8. Ausgang USB AUDIO - Über diesen Ausgang konnen Sie eine digitale Tonquelle an den Audioeingang anschließen.
9. Steckbuchse OUT - Über diese 3,5mm-Steckbuchse (Miniklinke) können Sie eine analoge Tonquelle oder einen Kopfhörer/ein Paar Ohrhörer anschließen.
10. USB-Ladeanschluss (CHARGE) - Über diese Mini-USB-Steckbuchse können Sie den Empfänger ihres Go Mic Mobile-Systems an den im Lieferumfang enthaltenen AC-Adapter anschließen, um die Batterie im Gehäuse des Empfängers aufzuladen.
11. Verriegelungsschraube - Drehen Sie diese links herum, um die Schraube zu offen und die Befestigungstrebe einzustellen. Nach rechts drehen, um die Befestigungstrebe in ihrer Position zu verriegeln.

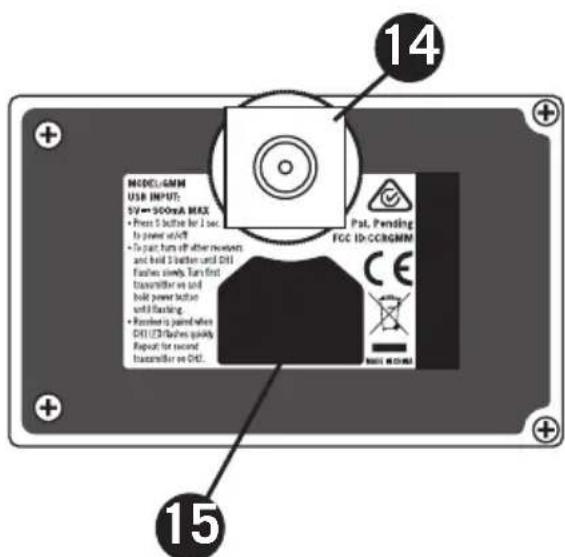

Die einzelnen Elemente am Empfänger Ihres Go Mic Mobile (GMM)-Systems

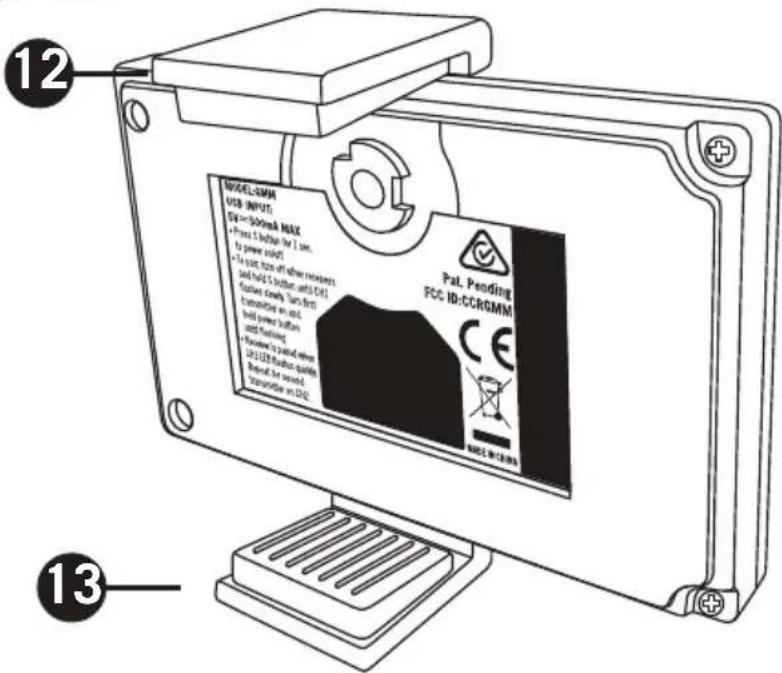

12. Verstellbare

Befestigungsstrebe -These Befestigungsstrebe kann verstellt werden, damit sich der GMM-Empfänger an einem Smartphone anbringen lasst. Losen Sie die Verriegelungsschraube oben am Empfänger Ihres GMM-Systems. Ziehen Sie, um die Strebe in ihrer Position zu befestigen, die Verriegelungsschraube an. Hinweis: Sie konnen die verstelltbare Befestigungsstrebe abmontieren, indem Sie die Verriegelungsschraube losen, die Strebe in die geschlossene Position schiben und anschließend die Verriegelungsschraube vollständig losschrauben

und abnehmer. Schieber den Sie nun die Befestigungstrebe aus dem Empfänger Ihres GMM-Systems Heraus und setzen Sie die Verriegelungsschraube wieder ein.

1. Fixierte Befestigungsstrebe - These fixierte Befestigungsstrebe wird dazu verwendet, den Empfänger des GMM-Systems an einem Smartphone anzubringen. Ein Adapter des Typs 1/4"-20 wird mitgeliefert. Mit diesen lasst sich das GMM auf einem Standard-Kamerastativ befestigen. Lösen Sie, um die fixierte Befestigungsstrebe abzumonttenen, die beiden Kreuzschlitzschrauben.

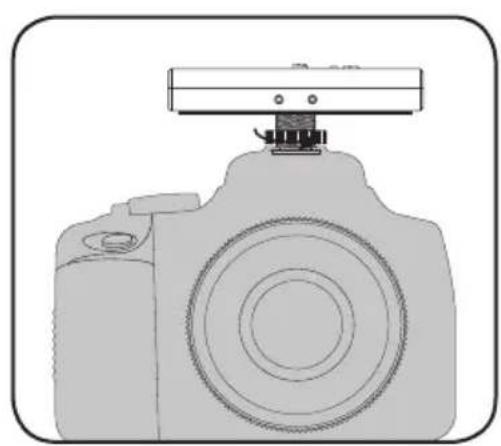

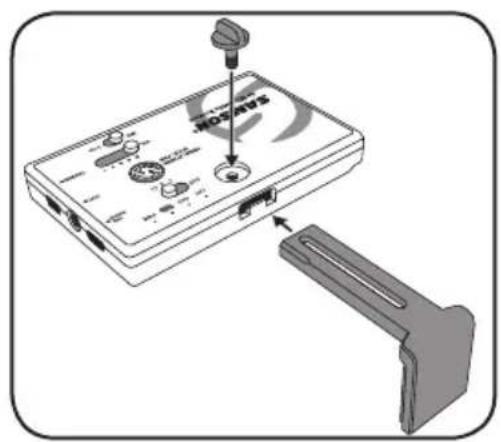

2. Zubehörschuh-Adapter - Dessen abnehmbaren Zubehörschuh-Adapter können Sie dazu nutzen, den Empfänger Ihres GMM-Systems an einer Kamera oder einem Koffer mit Filmzubehör für Außenstandorte anzubRING.

3. Klettfläche - Mithilfe der im Lieferumfang enthaltenen selbstklebenden Klettstücke können Sie Ihr GMM an einem Tablet-Computer anbringen. Bauen Sie, bevor Sie Ihr GMM an einem Tablet-Computer befestigen, die Standard-Befestigungstreben und/oder Zubehörschuh-Adapter aus.

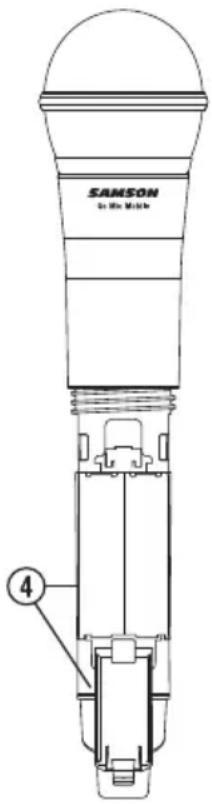

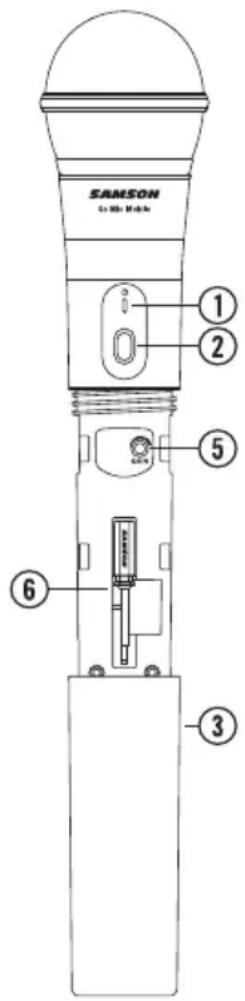

Die Elemente des in der Hand gehaltenen Senders HXD2

1. Statusanzeige - Diese LED zeigt den Betriebsmodus an.
2. Schalter Power/Pair (Ein/Aus / Pairing) - Drucken Sie diesen Schalter und halten Sieihn < 5 Sekunden gedrückt, um Ihr Gerät ein- oder auszuschalten. Drucken Sie diesen Schalter und halten Sieihn > 5 Sekunden gedrückt, um in den Pairing-Modus zu wechseln.
3. Batteriefachabdeckung - Schrauben Sie, um das Batteriefach des in der Hand gehaltenen Teils Ihres Go Mic Mobile-Systems zu öffnen, die Batteriefachabdeckung los und schiben Sie diese nach unten.
4. Batteriehalterung - Öffnen Sie die Batteriehalterung, indem Sie auf die Lasche drücken und die Abdeckung anheben. Setzen Sie in diesen Fach zwei Standardakkus des Typs AA (LR6) ein. Achten Sie hierbei auf die Markierungen für Plus- und Minuspol. WARNING: Achten Sie daraufuf, die Batterie niemals verkehrt herum einzusetzen. Tun Sie dies dennoch, so kann hierdurch der Sender schwer beschädigt werden. Dies kann zur Folge haben, dass ihre Garantieansprüche erlösen.
5. Verstärkungsregelung Eingang (GAIN)
6. Über这点es Bedienelement konnen Sie die Empfindlichkeit für das Eingangssignal des Senders einstellen. Diese Empfindlichkeitsregelung für den Eingang wurde werkseitig so voreingestellt, das ein optimaler Pegel für die spezielle Mikrofonkapsel, die im Lieferumfang des Go Mic Mobile-Systems enthalten ist, vorliegt. Wir raten davon ab, diese Einstellung manuell zu verändern. Erforderlichenfalls konnen Sie als Benutzer aber auch den mitgelieferten Kunststoffschraubenzieher dazu verwenden, den Eingangspegel anzuheben oder abzuseken.
7. Kunststoffschraubendreher - Wird verwendet, um die Verständungsregelung für den Eingang (GAIN) einzustellen.

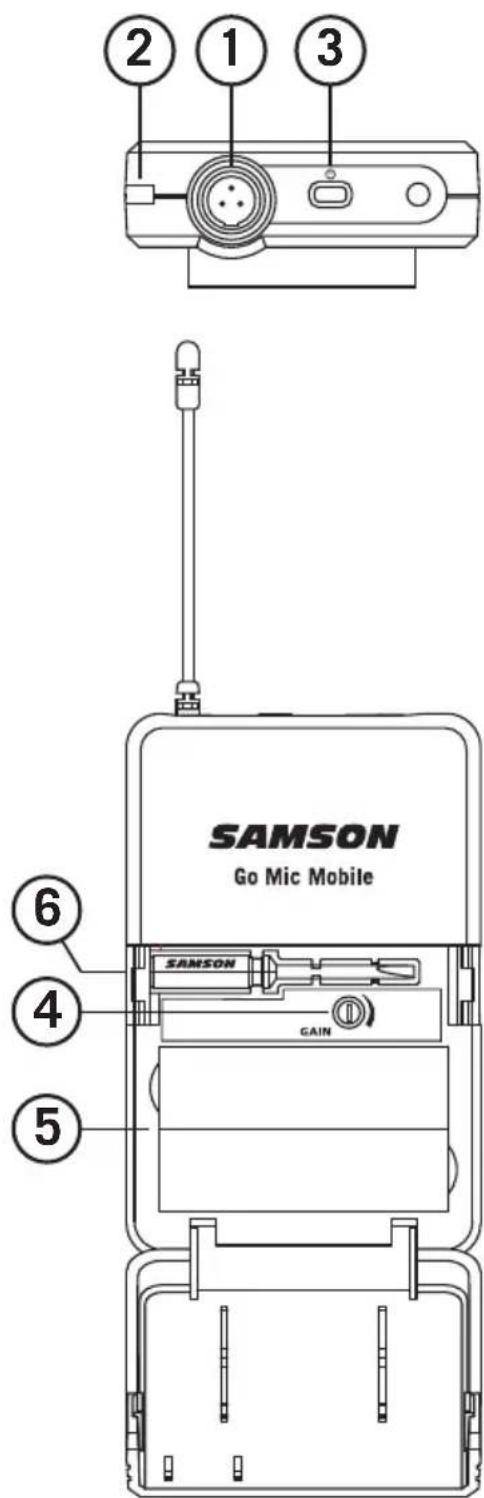

Die Bestandteile des Tragegurtsets für den Sender PXD2

1. Eingangssteckverbinder - SchlieBen Sie hier das Eingabegerat über den Mini-XLR-Stecker an. Ihr PXD2 wird mit einem Halsmikrofon ("Lavaliermikrofon") ausgeliefert.
2. Statusanzeige - Diese LED zeigt den Betriebsmodus an.
3. Schalter Power/Pair (Ein/Aus / Pairing) - Drucken Sie diesen Schalter und halten Sieihn < 5 Sekunden gedrückt, um Ihr Gerät ein- oder auszuschalten. Drucken Sie diesen Schalter und halten Sieihn > 5 Sekunden gedrückt, um in den Pairing-Modus zu wechseln.
4. Verständkursregelung Eingang (GAIN) - Über these Bedienelement konnen Sie die Empfindlichkeit für das Eingangssignal des Senders einstehen.
5. Batteriehalterung - Setzen Sie in diesen Fach zwei Standardakkus des Typs AA (LR6) ein. Achten Sie hierbei auf die Markierungen für Plus- und Minuspol.
   WARNING: Achten Sie darauf, die Batteriemials verkehrt herum einzusetzen. Tun Sie dies davon, so kann hierdurch Ihr PXD2 schwer beschädigt werden. Dies kann zur Folge haben, dass Sie ihre Garantieansprüche verlieren.
6. Kunststoffschraubendreher - Wird verwendet, um die Verstärkungsregelung für den Eingang (GAIN) einzustellen.

Erste Schritte - Pairing

Für das Go Mic Mobile-System wird bereits werkseitig ein Pairing ausgeführrt. Wenn es erforderlich werden sollen, erneut ein Pairing des Systems vorzunehmen, führen Sie diese Schritte aus:

1. Schalten Sie Empfänger und Sender Ihres Go Mic Mobile-Systems ein, indem Sie die zugehörigen Taste „Ein/Aus / Pairing" drücken und weniger als 5 Sekunden lang gedrückt halten.
2. Drücken Sie an Ihr hem GMM die Taste „Ein/Aus / Pairing" und halten Sie diese >5 Sekunden lang gedrückt. Die CH1 LED beginnnt langsam zu blinken.
3. Drücken Sie am Sender Ihres GMM die Taste „Ein/Aus / Pairing" und halten Sie diese >5 Sekunden lang gedrückt. Die LED des Senders beginnnt langsam zu blinken.
4. Wenn das Pairing zwischen Empfänger und Sender erfolgt, blinking die LEDs schnell. Der Sender leuchtet in einem kräftigen Grün und die LED von Kanal 1 Ihres GMM in einem kräftigen Weiß. Die mit CH 2 beschriftete LED des Empfängers Ihres Go Mic Mobile-Systems beginnnt nun langsam zu blinken.
5. Drücken Sie, um das Pairing mit einem zweiten Sender auszuführen, die Taste Ein/Aus / Pairing am zweiten Sender und halten Sie diese >5 Sekunden lang gedrückt. Die LED des Senders beginnnt langsam zu blinken. Wenn das Pairing von Empfänger und Sender erfolgt, blinken die LEDs schnell. Der Sender leuchtet in einem hellen, kräftigen Grün und die LED von Kanal 2 Ihr's GMM in einem hellen, kräftigen Weiß. Hinweis: Wenn Sie für einen zweiten Sender kein Pairing ausführten möchten, überschreitet der Empfänger nach Ablauf von 20 Sekunden das Zeitlimit für den Pairing-Modus.
6. Drücken Sie, um für die Sender, für die bereits ein Pairing ausgeführrt wurde, mit dem Empfänger Ihres Go Mic Mobile-Systems erneut ein Pairing auszuführen, die Taste Ein/Aus / Pairing am Empfänger und halten Sie diese >5 Sekunden gedrückt. Der Empfänger löscht die derzeit gepaarten Sender und wechselt in den Pairing-Modus. Wenn kein Sender mit dem Empfänger gepaart ist, überschreitet das GMM-System sein Zeitlimit und kehrt in den Pairing-Zustand davon zurück.

Hinweis: Schalten Sie, wenn Sie an Ihr dem Go Mic Mobile-System ein Pairing ausführten, unbedingt nur einen GMM-Empfänger ein. Es darf sich immer nur ein Mikrofon im Pairing-Modus befinden.

Erste Schritte - Audio-Verbindungen

Ihr Go Mic Mobile kann über den digitalen Micro-USB-Anschluss oder den analogen 3,5mm-Ausgang an ein Smartphone angeschlossen werden.

Verbindung zu einem iOS-Gerät (iPhone, iPad oder iPod Touch)

Schlieben Sie das mitgelieferte Micro USB-auf-Lightning-Kabel an die Buchse des USB Audio-Ausgangs am GMM und an die Lightning-Steckbuchse am iOS-Gerät an. Nach dem Anschlieben erkennt das iOS-Gerät Go Mic Mobile als eingehende Tonquelle.

Öffnen Sie eine Aufzeichnungs- oder Videoanwendung und starten Sie die Aufnahmefunktion.

Hinweis: Wir empfehlen Ohnen, Ihr iOS-Gerät in den Modus „Bitte nicht stören“ oder Flugzeugmodus zu schalten, um die Video- oder Audioaufnahme vor Unterbrechungen durch eingehende Anrufe zu schützen. Lassen Sie den Flugzeugmodus ausgeschelt, damit Geolokalisierungsdaten in ihre Videodateien geschrieben werden.

Verbindung zu einem Android-Gerät mit dem digitalen Audio-Ausgang

Go Mic Mobile bietet hinsichtlich „Digital Audio“ Kompatibilität mit Android-Geräten, die unter Android 5.0 (Lollipop) oder einer aktuelleren Version laufen, welche digitale Audio-Konnectivität via USB zulässt. Nicht alle Android-Anwendungen unterstützen USB Audio, und Sie müssen u. U. eine App eines anderen Anbieters herunterlagen, um diese Funktion nutzen zu konnen. Damit Sie über die Ausgangsbuchse des USB-Audioanschlusses eine Verbindung herstellen konnen, muss Ihr Android-Gerät unbedingt digitale Audiodaten empfangen konnen. Mit dem Micro USB-auf-USB Typ C-Kabel oder Micro USB-auf-Micro USB-Kabel konnen Sie das Kabel an den Micro USB-Audioausgang am GMM und den USB-Eingang Ihres unter Android laufenden Mobilgeräts anschließen.

Verbindung zu einem Mobilgerät mit analogem Audioausgang

Wenn Ihr Mobilgerät nicht damit ausgerüstet ist, digitale Audiodaten zu empfangen, können Sie es mithilfe Ihres analogen GMM-Geräts anschließen. Beim Anschreiben an ein Smartphone müssen Sie den Wahlschalter für den analogen Ausgang entweder auf Position Out 1 oder Out 2 einstellen. Für die meisten Smartphones ist die Position Out 1 (CTIA / AHJ) die geeignete Einstellung. Wenn Ihr Mobilgerät einen 3,5mm-Miniklinke-Eingang besitzt, nutzen Sie die Position Out 2. Weitere Informationen zu Smartphone-Anschlusskabeln finden Sie unter www.samsontech.com/support/go-mic-mobile.

AnschlieBen an DSLR-Kamera, Cinema-Kamera oder Mischpult

Wenn Sie Ihr GMM an eine DSLR-Kamera, Cinema-Kamera oder ein Mischpult anschließen, nutzen Sie hierfür das mitgelieferte analoge 3,5mm-Audio-Ausgangskabel. Stellen Sie den Ausgabewahrscheinter auf Line/Kopfhörer ein.

Einsatz Ihres Go Mic Mobile als Monitor

Sie können den 3,5mm-Ausgang Ihres GMM zum Monitoring für das an den Empfänger übermittelte Tonsignal nutzen. Der Kopfhörer-Ausgang ist mit dem Schalter MIX / 2 CH gekoppelt. Die Kopfhörer werden über den Ausgangspegel-Schieberegler (VOL) geregelt. Dieser ist mit dem Ausgabepegel des USB-Audioanschlusses gekoppelt.

Erste Schritte - Einstellen der Lautstärke des Systems

Gute Audioqualität kann ein schlecht gefilmtes Video beachtlich aufwerten, schlechte Audioqualität hingegen ist Gift für jeder Video. Damit Sie optimale Ergebnisse erzielen, wenn Sie mit Go Mic Mobile Ihr dem Video eine Tonspur hinzufugen, ist es wichtig, dass Sie exakt auf das Gain-Verhalten von Sendern und Empfänger achtgeben. Wenn die Signalfrequency zu hoch ist, kann es zu Überlast oder Verzerrung kommt. Wenn im entgegengesetzten Fall die Signalfrequency zu niedrig ist, müssen Sie diese bei ihrer „Post Production" anheben; hierdurch kann jeder das Hintergrundgeräusch verstärkt werden.

Die LEDs von Kanal 1 und Kanal 2 des GMM-Empfängersieten eine Anzeigefunktion für Leistungsspitzen oder Überlast, wenn der Eingang am Empfänger (vom Sender herCOMMENDES Signal) eine Überlast aufweist. Drehen Sie, um den Pegel für die Sender einzustellen, während Sie in den Sender Ihres Go Mic Mobile hinein sprechen, den GainRegler (innen im Batteriefach) so lange auf, bis Sie einen für ihre Aufnahme geeigneten Pegel erreichen. Drehen Sie, wenn die zugehörige Kanalanzeige (CH) rot blinkt, den GainRegler so lange nach unter, bis die Anzeigeleuchte nicht mehr rot blinkt oder nur noch bei sehr starken Signalen gelegentlich aufleuchtet.

Machen Sie, sobald Sie den Pegel für den/die Sender eingestellt haben, eine Testaufnahme, um den Pegel des GMM-Empfängers einzustellen. Stellen Sie, wenn ihre Aufnahme-Appine eine Messfunktion für Eingangspegel besitzt, den Lautstärkeregler des GMM-Empfängers so lange neu ein, bis das Messgerät so nahe wie möglich an 0 dB (oder Clip) herankommen, ohne dass darauf eine Überschreitung der Nullgrenze staatfindet.

Hinweis: Das Betätigen des Lautstärkereglers (VOL) des Empfängers beeinträchtigt nicht die Gain-Einstellung des Senders. Wenn beispielsweise die Sender ein verzerrtes Signal aussenden, verbessert das Verringern des Lautstärkepegels im Empfänger nicht die Qualität des Tonsignals. Lediglich der Gesamtpegel des verzerrten Signals lasst sich auf diese Weise verringgern.

Schalter MIX / 2 CH

Beim Empfänger Ihr's GMM-Systems ist ein Pairing mit zwei Sendern möglich, um Tonsignale von zwei unabhängigen Tonquellen erhalten zu konnen. Über den Schalter MIX / 2 CH konnen Sie festlegen, in welcher Form die Tonsignale an die Audioausgabe des Empfängers übermittelt werden.

Wenn der Schalter in der Position MIX staat, werden die beiden Kanäle in der linken und in der rechten Tonspur mono gemischt.

Wenn der Schalter sich in der Zweikanalposition (2 CH) befindet, belegt der CH 1-Sender den linken Audiokanal und der CH 2-Sender den rechten Audiokanal. Im Zweikanalmodus (2 CH) konnen die Eingänge in einer Aufzeichnungssoftware jeweils als eigene Tonspur angelegt werden. Zu diesersem Zweck wird aus dem linken und dem rechten Eingangssignal jeweils eine eigene Tonspur erstellt oder das Stereo-Tonsignal wird aus einer Videoaufnahme extrahiert, um die Kanäle bei der „post production“ einzeln bearbeiten zu konnen.

Über den Schalter MIX / 2 CH können Sie Tonsignale mischen, bevor diese an die Audioausgänge des GMM-Empfangers gesendet werden. Die auf Ihr dem Smartphone, Ihr Kamera oder Ihr Computer installierte Software oder App für Filmaufnahmen/ Videoaufzeichnungen nimmt hieran keine Änderungen vor.

Montageanweisungen Go Mic Mobile

Montagezubehör

Verstellbare Befestigungsstrebe

Einschubabdeckung

Befestigungssstrebe

Befestigungsstrebe 1/4" - 20

Zubehorschuh-Adapter

Flugelschraube

Groβes Klettstück

Kleines Klettstuck

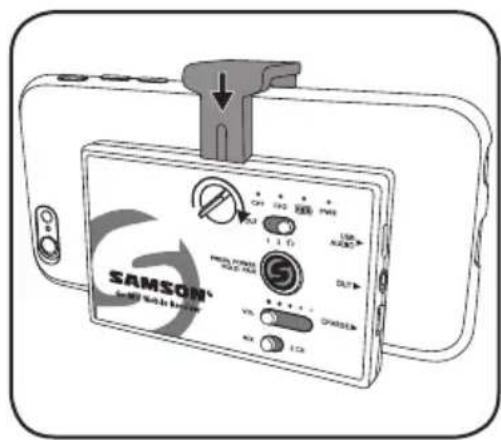

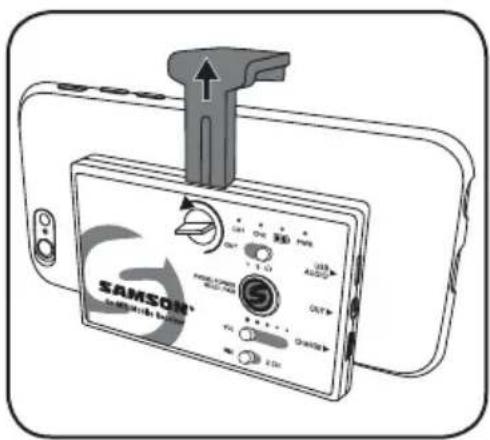

Montage an einem Smartphone

1. Losen Sie die Verriegelungsschraube, bis Sie die verstillbare Befestigungsstrebe bewegen können.
2. Positionieren Sie den Empfänger an der Rückseite Ihres Smartphones.
3. Verschieben Sie die verstellbare Befestigungstrebe so, dass diese eng an der Kante Ihres Smartphones anliegt.
4. Üben Sie Druck auf die verstelltbare Befestigungsstrebe aus undziehen Sie die Verriegelungsschraube fest.

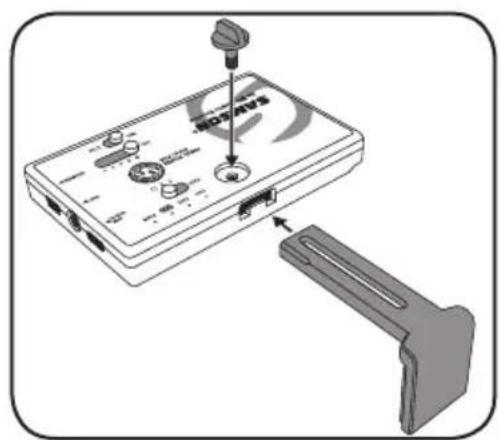

Montage an einem Tablet-Computer

1. Losen Sie die Verriegelungsschraube vollständig undnehmen Sie sie hereaus.

2. Verschieben Sie die verstellbare Befestigungsstrebe, um sie anschließend abzunehmen.

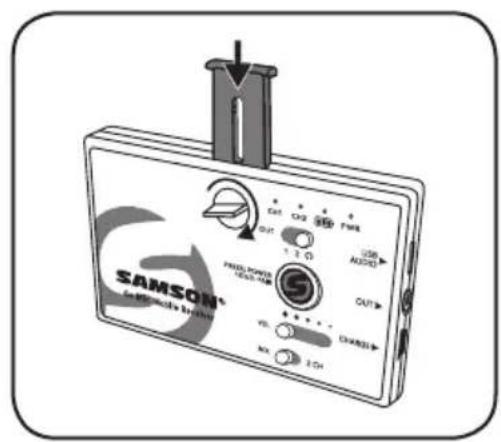

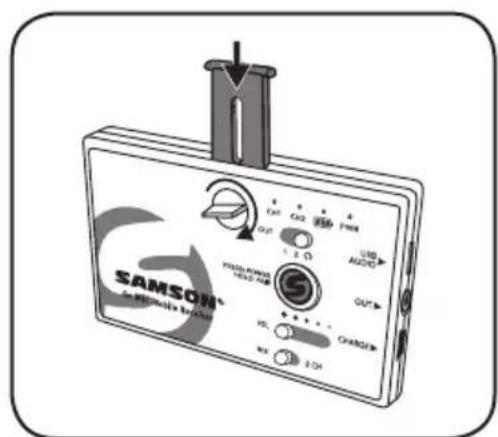

3. Schieben Sie die Einschubabdeckung in den Empfänger hinein undziehen Sie die Verriegelungsschraube fest.

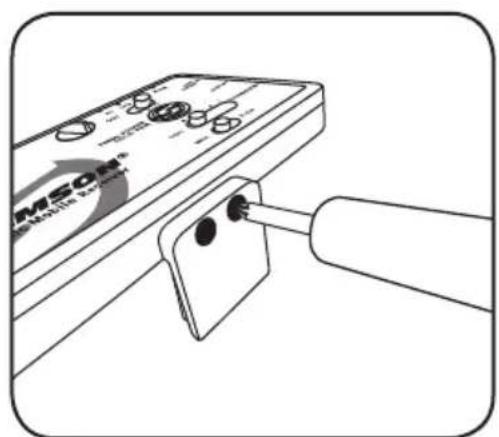

4. Lösen Sie, um die fixierte Befestigungsstrebe abzumontieren, die beiden Kreuzschlitzschrauben.

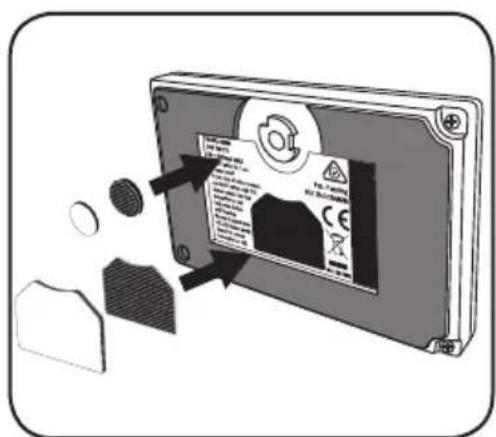

5. Bringen Sie das große Klettstuck an, indem Sie die klebende Rückseite von der Oberfläche mit den Haken abziehen und das große Klettstuck an der Rückseite des Empfängers Ihres Go Mic Mobile-Systems platzieren.

6. Entfernen Sie die Schutzschicht von der Maschenseite des Klettverschlusses und positionieren Sie den Empfänger hinten an Ihrten Tablet-Computer.

7. Drücken Sie zum Befestigen den Empfänger Ihres Go Mic Mobile-Systems gegen ihren Tablet-Computer.

8. Nutzen Sie, wenn der Empfänger Ihres Go Mic Mobile-Systems nicht fest sitzt, das keine Zusatz-Klettstück.

Montage an einem Stativ

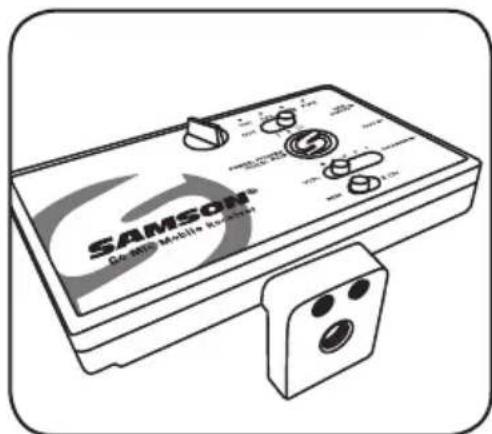

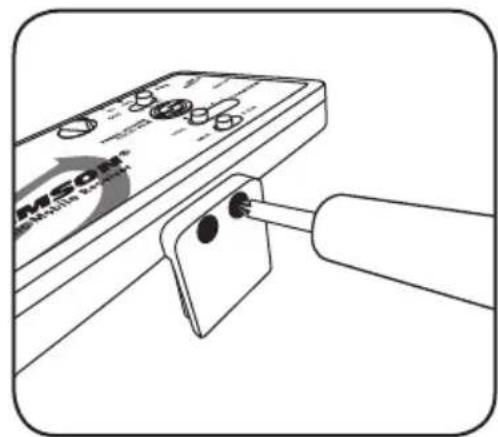

1. Bringen Sie die Befestigungsstrebe der Höhe 1/4"-20 am Empfänger Ihres Go Mic Mobile-Systems an, indem Sie zunachst die fixierte Befestigungsstrebe mit den beiden Kreuzschlitzschrauben abmontieren.

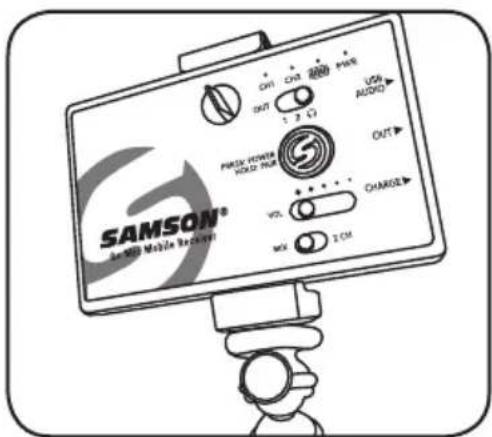

2. Befestigen Sie Ihr GMM an einem Stativ. Halten Sie sich damit bereits genau an die Montageanweisungen.

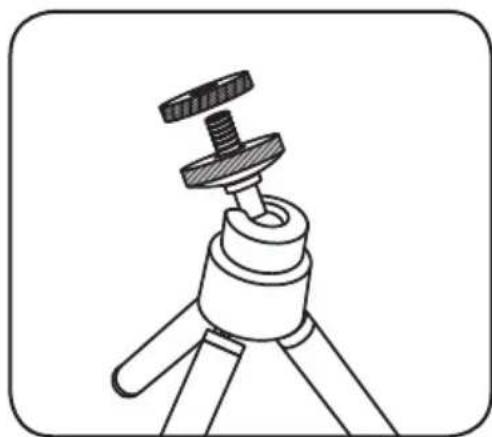

3. Verwenden Sie, wenn der Montagebolzen des Stativs der Höhe 1/4"-20 länger als 9,5mm (3/8") ist, die im Lieferumfang enthaltene Flügelschraube, bevor Sie den Empfänger Ihres Go Mic Mobile-Systems am Stativ befestigen.
4. Befestigen Sie das Smartphone am Empfänger Ihres Go Mic Mobile-Systems. Halten Sie sich hierbei an die Anweisungen aus dem mit „Befestigung an einem Smartphone" überschreibenben Abschnitt.

Anbringen an einem Zubehörschuh-Adapter

1. Losen Sie, um die fixierte Befestigungstrebe abzumonttieren, die beiden Schrauben.
2. Sie können die verstelltbare Befestigungstrebe abmontieren, indem Sie die Verriegelungsschraube losen, die Strebe in die geschlossene Position schiben und anschließend die Verriegelungsschraube vollständig losen und abnehmer.
   3.Schieben Sie die Befestigungsstrebe aus dem Empfänger hereaus. Ersetzen Sie die verstellbare Befestigungsstrebe durch die Einschubabdeckung.
3. Setzen Sie die Verriegelungsschraube wieder ein.
4. Positionieren Sie den mitgelieferten Zubehorschuh-Adapter an der Unterseite des Empfängers Ihres Go Mic Mobile-Systems. Beachten Sie darauf, dass der Zubehorschuh-Adapter verkeilt ist, sodass er in seiner Position verbleibt, wenn er am Empfänger befestigt wird.
5. Befestigen Sie mit einem Kreuzschlitzschraubendreher den Zubehorschuh-Adapter am Empfänger, indem Sie die mitgelieferte Schraube festziehen.
6. Schieben Sie ihren GMM-Empfänger in den Zubehörschuh des angeschlossenen Gerats.
7. Ziehen Sie, sobald Sie die Platzierung vorgenommen haben, die große Flügelschraube am Zubehörschuh des Empfängers so fest, dass er sicheren Halt hat.

Technische Daten

Kabelloses Go Mic Mobile-System

Reichweite 30m (ohne Hindernisse)

Betriebsfrequenz 2,406 ~ 2,478 GHz

Frequenzgang 10 Hz - 22 KHz

Betriebstemperatur -10 °C ~ +50 °C

Signal-Rausch-Verhältnis 90 dB (A) Mikrofon bei minimalem Gain 78 dB (A) Mikrofon bei maximalem Gain

ZubehörMicro USB-auf-Lightning-Kabel, Micro USB-auf-Micro USB-Kabel, Micro USB-auf-USB-C-Kabel, Mini-B USB auf USB-A-Kabel, 3,5mm-Audiokabel, Zubehörschuh-Adapter

GMM-Empfänger

Max. Pegel des analogen

Audioausgangs +6dBu, = 4,4Vpp, = 70mW pro Seite in 32

Abtastrate USB Audio 48 kHz

Unterstützung fur USB Audio Windows, Mac OS, iOS, Android, Linux

Akkulaufzeit 7 - 13 Stunden in Abhängigkeit von der Nutzung

Leistung Interner wiederaufladbarer Lithium-Ionen-Akku Betriebsspannung 5 V DC, 500 mA

Handgerechter Sender HXD2

Mikrofontyp Unidirektional

Funkfrequenzleistung < 10 mW (äquivalente isotrope Strahlungsleistung)

Leistungsaufnahme Zwei alkalische Akkus AA (LR6)

Akkulaufzeit 20 Stunden

Tragegurtset für den Sender PXD2

Eingangssteckverbinder Mini-XLR (P3)

Funkfrequenzleistung < 10 mW (äquivalente isotrope Strahlungsleistung)

Leistungsaufnahme Zwei alkalische Akkus AA (LR6)

Akkulaufzeit 20 Stunden Bei Samson verbessern wir unsere Produkte kontinuierlich. Entsprechend gehalten wir uns das Recht vor, Spezifikationen und Abbildungen ohne vorherige Ankündigung zuändern.

Erklärung

Die Kennzeichnungen „Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeuten, dass ein elektronischer Zubehörartikel speziell für die Verbindung zu iPod, iPhone oder iPad entwickelt wurde und von seinem Entwickler auf die Leistungsstandards von Apple hin zertifiziert wurde. Apple ist weder für Inbetriebnahme und Betrieb diesen Geräts noch für seine Kompatibilität mit Sicherheitsrelevanten Normen und Vorschriften verantwortlich. Beachten Sie, dass die Nutzung diesen Zubehörartikels zusammen mit iPod, iPhone, oder iPad die Leistung Ohres Geräts im kabellosen Betrieb beeinträchtigen kann.

iPad, iPhone und iPod touch sind eingetragene Marken von Apple Inc., die in den USA und anderen Ländern registriert sind. iPad Air und iPad mini sind eingetragene Marken von Apple Inc. Die Nutzung der eingetragenen Marke „iPhone“ erfolgt in Lizenz von Aiphone K.K.

Made for

iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5

iPad Pro (9,7 Zoll), iPad Pro (12,9 Zoll), iPad mini 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad (4. Generation)

iPod touch (6. Generation), iPod touch (5. Generation)
