PD524 - Microphone Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Type	Microphone sans fil UHF
Marque	Power Dynamics
Modèle	PD524
Gamme de fréquences	UHF (sans licence dans les pays listés)
Alimentation du récepteur	220-240 V~, 50 Hz via adaptateur 12 V
Alimentation des émetteurs	Piles ou accumulateurs, recharge via USB (5 V)
Connectiques récepteur	Sorties XLR symétriques, sortie jack 6,3 mm asymétrique, entrée antennes, port USB de charge
Affichage	Écran LCD avec fréquence, canal, volume, signal RF et AF
Synchronisation	Infrarouge (IR) entre récepteur et émetteurs
Nombre de canaux	4 groupes, canaux réglables
Fonctions principales	Réglage de fréquence et volume, verrouillage de groupe, indication de charge
Émetteurs inclus	Portatif et poche (avec entrée micro-cravate 3,5 mm)
Portée	Environ 50 m (ligne de visée), selon conditions
Entretien et nettoyage	Utiliser un chiffon sec, pas de produits chimiques
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité, débrancher en cas d'orage
Température d'utilisation	5 °C à 35 °C
Pays d'utilisation autorisée	BE, DK, FR, FI, DE, HU, IT, NL, NO, PL, PT, RO, SI, ES, SE, CH, GB
Pièces détachées et réparabilité	Piles/accumulateurs remplaçables, réparation par technicien agréé
Informations générales	Utilisation en intérieur, conserver l'emballage d'origine

FOIRE AUX QUESTIONS - PD524 Power Dynamics

Comment synchroniser le microphone avec le récepteur ?

Allumez le récepteur et le microphone. Sur le récepteur, sélectionnez le canal souhaité. Placez le capteur IR du microphone près de l'émetteur IR du récepteur. Appuyez brièvement sur la touche IR du canal correspondant. La synchronisation est réussie lorsque le bargraphe RF s'affiche.

Quelle est la portée maximale du système ?

La portée peut atteindre environ 50 mètres en ligne de visée, mais elle peut être réduite par des obstacles métalliques ou des interférences. Évitez les obstructions et éloignez les microphones d'au moins 5 mètres du récepteur.

Comment remplacer les piles du microphone portatif ?

Tournez le couvercle de la batterie dans le sens inverse des aiguilles d'une montre pour l'ouvrir. Remplacez les piles usagées par des piles neuves de même type (non spécifié, probablement AA). Refermez le couvercle en tournant dans l'autre sens.

Puis-je utiliser le microphone avec un adaptateur secteur ?

Le récepteur est alimenté par un adaptateur 12 V fourni (220-240 V). Les émetteurs peuvent être rechargés via USB (5 V) si des accumulateurs sont utilisés. N'utilisez pas d'autre adaptateur que celui fourni.

Que faire si l'écran du récepteur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Assurez-vous que le récepteur est allumé via l'interrupteur. Si rien ne se produit, contactez un technicien.

Comment nettoyer le microphone et le récepteur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides. Ne nettoyez pas les interrupteurs avec des sprays.

Le son est parasité ou faible, que faire ?

Vérifiez que les piles sont chargées. Éloignez les sources d'interférences (téléphones, Wi-Fi, etc.). Assurez-vous que la ligne de visée est dégagée. Ajustez le volume sur le récepteur. Si le problème persiste, resynchronisez les microphones.

Puis-je utiliser plusieurs microphones en même temps ?

Oui, le récepteur prend en charge plusieurs canaux. Assurez-vous que chaque microphone est synchronisé sur un canal différent pour éviter les interférences.

Comment verrouiller les réglages pour éviter une modification accidentelle ?

Appuyez sur le bouton de verrouillage (Lock) pour verrouiller le groupe sélectionné. Les réglages ne pourront plus être modifiés tant que le verrouillage est actif.

Le microphone ne se synchronise pas, que faire ?

Vérifiez que les piles du microphone sont en bon état. Placez le capteur IR du microphone exactement en face de l'émetteur IR du récepteur, à quelques centimètres. Assurez-vous d'avoir sélectionné le bon canal. Réessayez.

MODE D'EMPLOI PD524 Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

DÉBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie.

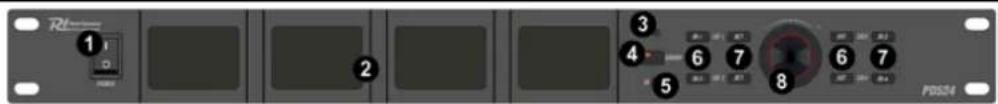

VUE D'ENSEMBLE DU RÉCEPTEUR FACE AVANT

1. Marche/Arrêt

Interrupteur permettant d'allumer/éteindre l'appareil.

2. Écran LCD

Affiche la fréquence, le canal, le volume et le signal.

3. Bouton de verrouillage

Verrouille le groupe (1-4).

4. Bouton de groupe

Cette touche permet de régler la fréquence par groupe.

5. Capteur IR

Émetteur infrarouge permettant de synchroniser les fréquences entre le récepteur et les émetteurs portatifs.

6. Bouton IR

Bouton permettant de sélectionner le canal à synchroniser avec un émetteur portatif.

7. Réglage

Appuyez sur cette touche pour passer du mode de réglage de la fréquence au mode de réglage du volume. Tourner la molette pour sélectionner les valeurs souhaitées.

8. Sélecteur rotatif

Tourner pour modifier les valeurs de volume et de fréquence.

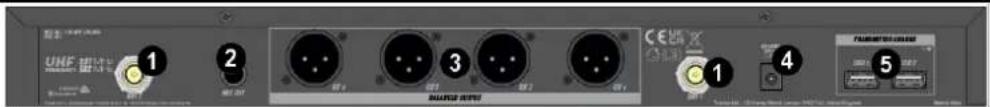

VUE D'ENSEMBLE DU RECEPTEUR ARRIERE

1. Connecteurs d'antenne

2. Sortie mixage

Connecteur de sortie microphone asymétrique (jack 6,3 mm) pour les ca

Sorties microphones symétriques XLR pour la connexion (par exemple) à des tables de mixage, des amplificateurs de puissance ou d'autres appareils audio.

4. Entrée d'alimentation pour adaptateur 12V

Connecteur permettant d'insérer l'adaptateur d'alimentation fourni.

5. Chargement de l'émetteur

Connecteurs USB pour recharger les émetteurs portatifs.

FONCTIONNEMENT DU RECEPTEUR

• Allumez le récepteur. L'écran LCD s'allume.
• Sélectionnez la fréquence en appuyant sur le bouton SET. Tournez le bouton rotatif jusqu'au réglage désiré et appuyez sur SET pour sauvegarder. En appuyant deux fois sur SET, vous pouvez régler le niveau du volume.
• En appuyant sur le bouton de groupe, vous pouvez régler la fréquence souhaitée pour le groupe en tournant le bouton rotatif.
• Lorsque vous appuyez sur la touche de verrouillage, le groupe (1-4) est verrouillé et aucune modification ne peut être apportée aux réglages.

AFFICHAGE DU RÉCEPTEUR

1. Canal

Affiche le canal correspondant.

2. Volume

Affiche le niveau de volume du canal correspondant.

3. Verrouillage

ndique l'état de verrouillage de la fréquence du canal correspondant.

4. Fréquence

Indique la fréquence des canaux.

Indique l'intensité du signal RF.

6. Signal AF

Indique l'intensité du signal audio.

Pour une réception optimale :

• Placer le récepteur de manière à ce que rien n'obstrue la ligne de visée des microphones.
• Éviter de placer les microphones et le récepteur dans des endroits où du métal ou d'autres matériaux denses peuvent être présents.
• Éliminez les sources d'interférences sans fil à proximité, telles que les téléphones portables, les radios bidirectionnelles, les ordinateurs, les lecteurs multimédias, les appareils Wi-Fi et les processeurs de signaux numériques.
• Assurez-vous que les batteries du microphone sont complètement chargées.
• Éloignez les microphones de plus de deux mètres (6 pieds) les uns des autres.
• Éloignez les microphones et le récepteur de plus de 5 mètres (16 pieds) l'un de l'autre.

ÉMETTEUR PORTATIF

1. Marche/Arrêt

Appuyez sur cette touche pour activer/désactiver le microphone à main.

2. Capteur IR

Capteur infrarouge pour la synchronisation des fréquences entre le récepteur et l'émetteur.

Tournez le couvercle de la batterie pour ouvrir et exposer le capteur IR.

Fonction émetteur :

• Ouvrez les couvercles des piles du microphone. Appuyez sur l'interrupteur d'alimentation des microphones. Sur le récepteur : sélectionnez votre canal de transmission. Tenez le capteur IR du microphone correspondant à proximité de l'émetteur IR du récepteur. Appuyez brièvement sur la touche IR du canal correspondant pour synchroniser le microphone.
• Lorsque le récepteur et le microphone sont synchronisés sur le même canal, le bargraphe RF sur l'écran du récepteur indique qu'un signal radio est reçu.
• Remarque : plus il y a de barres affichées, meilleure est la réception.
• Réinstallez le couvercle de la batterie sur le microphone.

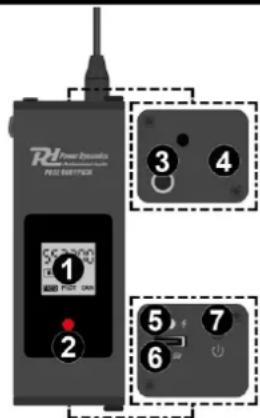

Indique la fréquence, le canal, l'état de la batterie et le signal.

2. Capteur IR

Capteur infrarouge pour la synchronisation des fréquences entre le récepteur et l'émetteur.

3. Entrée microphone

Prise d'entrée microphone de 3,5 mm pour la connexion d'un micro-cravate.

4. Antenne

5. Indicateur de charge LED

Indique l'état de charge. Rouge = en charge, bleu = charge complète.

6. Port de charge

Port de charge USB de type C de 5 V.

7. Marche/arrêt

Appuyez sur cette touche pour activer/désactiver le microphone de poche.

Fonction émetteur :

- Appuyez sur l'interrupteur d'alimentation des microphones. Sur le récepteur : sélectionnez votre canal de transmission.

Tenez le capteur IR du microphone correspondant près de l'émetteur IR du récepteur. Appuyez brièvement sur la touche IR du canal correspondant pour synchroniser le microphone.

- Lorsque le récepteur et le microphone sont synchronisés sur le même canal, le bargraphe RF sur l'écran du récepteur indique qu'un signal radio est reçu.

Remarque : plus il y a de barres affichées, meilleure est la réception.

UHF

Aucune licence requise (hors restrictions géographiques)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Belgique (BE), Danemark (DK), France (F), Finlande (FI), Allemagne (DE), Hongrie (HU), Italie (IT), Pays-Bas (NL), Norvège (NO), Pologne (PL), Portugal (PT), Roumanie (RO), Slovénie (SI), Espagne (ES), Suède (SE), Suisse (CH), Royaume-Uni (GB)
