MANUAL DE USUARIO PD524 Power Dynamics

MANUAL DE INSTRUCCIONES

Felicitaciones a la compra de este producto Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o un atenuador ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

RECEPTOR VISTA GENERAL FRONTAL

1. Encendido/Apagado Interruptor para encender y apagar el dispositivo.

1 2 3 4 5 6 7 8 P0524

1. Pantalla LCD

Muestra la frecuencia, el canal, el volumen y la señal.

1. Botón de bloqueo

Bloquea el grupo (1-4).

1. Botón de grupo

Con este botón puede ajustar la frecuencia por grupo.

1. Sensor IR

Transmisor de infrarrojos para sincronizar las frecuencias entre el receptor y los transmisores de mano.

1. Botón IR

Botón para seleccionar el canal a sincronizar con un emisor de mano.

1. Ajustar

Pulse este botón para cambiar entre los modos de ajuste de frecuencia y volumen. Gire el mando giratorio para seleccionar los valores deseados.

1. Selector giratorio

Gire para cambiar los valores de volumen y frecuencia.

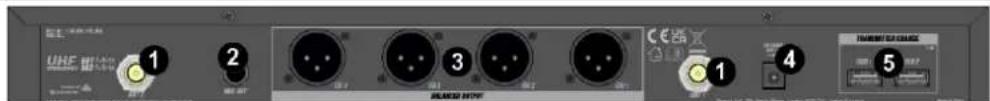

RECEPTOR VISTA GENERAL PARTE TRASERA

1. Conectores de antena

2. Salida de mezcla

Conector de salida de micrófono no balanceado (jack de 6,3 mm) para los

UHF 1 2 3 4 5 BEARING OUTPUT

1. Conector XLR

Salidas de micrófono balanceadas XLR para conectar (por ejemplo) mezcladores, etapas de potencia u otros dispositivos de audio.

1. Entrada de alimentación para adaptador de 12 V

Conector para insertar el adaptador de corriente suministrado.

1. Carga del transmisor

Conectores USB para recargar los emisores portátiles.

• Encienda el receptor. La pantalla LCD se iluminará.
• Seleccione la frecuencia pulsando el botón SET. Gire el mando giratorio hasta el ajuste deseado y pulse SET para guardarlo. Pulsando SET dos veces podrá ajustar el nivel de volumen.
• Pulsando el botón de grupo podrá ajustar la frecuencia deseada para el grupo girando el mando giratorio.
• Al pulsar el botón de bloqueo, el grupo (1-4 ó 5-8) queda bloqueado y no se pueden realizar cambios en los ajustes.

PANTALLA DEL RECEPTOR

1. Canal

Muestra el canal correspondiente.

1. Volumen

Muestra el nivel de volumen del canal correspondiente.

1. Bloqueo

Muestra el estado de bloqueo de frecuencia del canal correspondiente.

1. Frecuencia

Indica la frecuencia de los canales.

① CH CH 005 MHz ② VOL 25 ③ ④ ⑤ AF AF

5. Señal RF

Indica la intensidad de la señal de radiofrecuencia.

6. Señal AF

Indica la señal de audio.

Para una recepción óptima:

• Coloque el receptor de forma que nada obstruya la línea de visión de los micrófonos.
• Evite colocar los micrófonos y el receptor donde pueda haber metal u otros materiales densos.
• Elimine las fuentes cercanas de interferencias inalámbricas, como teléfonos móviles, radios bidirecciones, ordenadores, reproductores multimedia, dispositivos Wi-Fi y procesadores de señal digital.
• Asegúrese de que las baterías del micrófono están completamente cargadas.
• Mantén los micrófonos a más de dos metros de distancia entre sí.
• Mantén los micrófonos y el receptor a más de 5 metros de distancia.

TRANSMISOR DE MANO

1. Encendido/Apagado

Pulse para encender/apagar el micrófono de mano.

2. Sensor de infrarrojos

Sensor de infrarrojos para sincronizar las frecuencias entre el receptor y el transmisor.

Gire la tapa de las pilas para abrir y exponer el sensor de infrarrojos.

Función de transmisor:

• Abra las tapas de las pilas del micrófono. Pulse el interruptor de encendido de los micrófonos.
  En el receptor: seleccione el canal de transmisión. Acerque el sensor IR del micrófono correspondiente al transmisor IR del receptor. Pulse brevemente el botón IR del canal correspondiente para sincronizar el micrófono.
• Cuando el receptor y el micrófono se hayan sincronizado con el mismo canal, el gráfico de barras RF de la pantalla del receptor indicará que se está recibiendo una señal de radio.
  Nota: cuantas más barras se muestren, mejor será la recepción.
• Vuelva a colocar la tapa de las pilas en el micrófono.

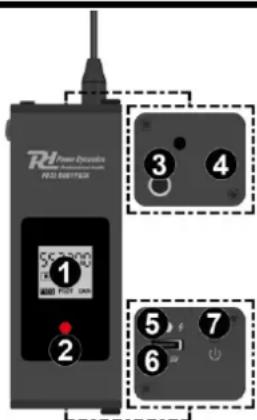

Muestra la frecuencia, el canal, el estado de la batería y la señal.

2. Sensor IR

Sensor de infrarrojos para sincronizar las frecuencias entre el receptor y el transmisor.

3. Entrada de micrófono

Entrada de micrófono de 3,5 mm para conectar un micrófono de solapa.

4. Antena

5. Indicador LED de carga

Muestra el estado de carga. Rojo = cargando, azul = carga completa.

6. Puerto de carga

Puerto de carga USB tipo-C de 5 V.

7. Encendido/apagado

Pulse para encender/apagar el micrófono de bolsillo.

RH Power Elevators PH32 RABY193K 1 2 3 4 5 6 7

Función de transmisor:

• Pulse el interruptor de encendido de los micrófonos. En el receptor: seleccione el canal de transmisión. Acerque el sensor IR del micrófono correspondiente al transmisor IR del receptor. Pulse brevemente el botón IR del canal correspondiente para sincronizar el micrófono.
• Cuando el receptor y el micrófono se hayan sincronizado con el mismo canal, el gráfico de barras RF de la pantalla del receptor indicará que se está recibiendo una señal de radio.
  Nota: cuantas más barras se muestren, mejor será la recepción.

UHF

No se requiere licencia
(excluyendo restricciones geográficas)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Bélgica (BE), Dinamarca (DK), Francia (F), Finlandia (FI), Alemania (DE), Hungría (HU), Italia (IT), Países Bajos (NL), Noruega (NO), Polonia (PL), Portugal (PT), Rumanía (RO), Eslovenia (SI), España (ES), Suecia (SE), Suiza (CH) y Gran Bretaña (GB)
