PD781 - Microphone Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil UHF
Marque	Power Dynamics
Modèle	PD781
Bande de fréquences	863 - 865 MHz (classe 1)
Réponse en fréquence	50 Hz - 18 kHz
Rapport signal/bruit	> 105 dB
Nombre de canaux	8 (récepteur)
Alimentation du récepteur	220-240 V~ / 50 Hz via bloc secteur 13-15 V DC / 500 mA
Alimentation de l'émetteur main	2 piles 1,5 V type R6 (AA)
Dimensions du récepteur	215 x 170 x 50 mm
Dimensions de l'émetteur main	238 x 50 x 50 mm
Poids du récepteur	Environ 1,2 kg (estimé)
Poids de l'émetteur main (avec piles)	Environ 0,3 kg (estimé)
Sorties audio	XLR symétrique et jack 6,35 mm
Affichage	LCD sur récepteur et émetteur
Portée	Jusqu'à 50 m en champ libre (estimé)
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Utiliser en intérieur, hors de portée des enfants, déconnecter en cas d'orage
Pièces détachées et réparabilité	Piles, adaptateur secteur, antenne, micro cravate/serre-tête en option ; réparation par personnel habilité
Garantie	Garantie annulée en cas d'ouverture ou modification non autorisée
Informations générales	Système PLL à synthétiseur, idéal pour conférences, spectacles, présentations

FOIRE AUX QUESTIONS - PD781 Power Dynamics

Comment allumer le système PD781 ?

Appuyez sur l'interrupteur Power ON/OFF du récepteur, puis sur celui de l'émetteur. L'écran LCD s'allume et le système se règle sur le dernier canal utilisé.

Comment appairer l'émetteur au récepteur ?

Réglez le même numéro de canal sur l'émetteur et le récepteur à l'aide des touches Up et Down. Le voyant RF s'allume lorsque la liaison est établie.

Quel type de piles utiliser dans l'émetteur main ?

Utilisez deux piles alcalines de type R6 (AA) de 1,5 V. Respectez la polarité indiquée dans le compartiment.

Que faire si le son est coupé ou faible ?

Vérifiez que l'émetteur est allumé (LED rouge) et que le Mute est désactivé. Augmentez le volume du récepteur et de l'amplificateur. Assurez-vous que les fréquences correspondent.

Comment réduire les interférences radio ?

Éloignez le récepteur des sources RF (autres micros, téléphones). Placez les antennes à 45° et évitez les surfaces métalliques. Changez de canal si nécessaire.

Quelle est la portée maximale du système ?

En champ libre, la portée peut atteindre environ 50 mètres. En intérieur, elle peut être réduite par les obstacles.

Puis-je utiliser un micro-cravate avec le PD781 ?

Oui, le modèle PD781 est compatible avec l'émetteur de poche optionnel (réf. PDB3) et les micros cravate ou serre-tête. Branchez le micro à l'entrée audio de l'émetteur.

Comment nettoyer le micro ?

Utilisez un chiffon doux et sec. N'utilisez jamais de liquides ou de solvants. Pour la grille, vous pouvez la dépoussiérer avec une brosse douce.

Que faire en cas de perte de son lors des déplacements ?

Repérez les zones mortes en faisant un test avant utilisation. Déplacez le récepteur et évitez ces zones. Assurez-vous que l'antenne est bien positionnée.

Comment stocker le système en cas d'inutilisation prolongée ?

Retirez les piles de l'émetteur pour éviter les fuites. Rangez le récepteur dans un endroit sec et à l'abri de la poussière. Débranchez l'adaptateur secteur.

MODE D'EMPLOI PD781 Power Dynamics

Notice d'utilisation

ENGLISH

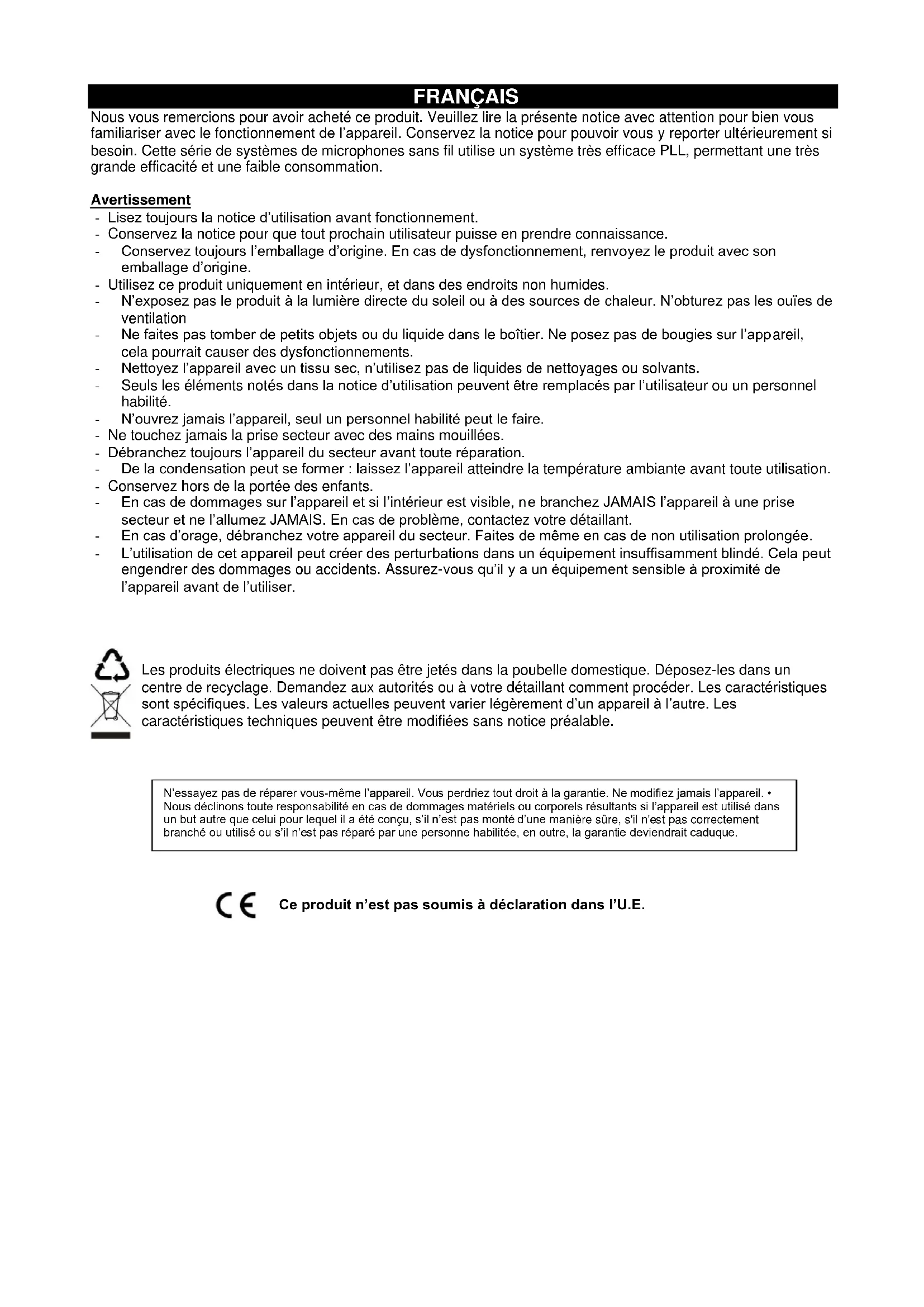

Nous you remercions pour aov chetce prodit. Vuelizire la presente nice avec attonn pour biou you familiariser avec le fonctionnement de l'appareil.Conservez la notice pour pouvoir you y reporter ulterieurement si besoin. Cote sere de systèmes de microphones sans fil utilise un systeme tres efficace PLL, permettant une tres grande efficacite et une faible consommation.

Avertissement

• Lisez toujours la notice d'utilisation avant fonctionnement.
• Conservez la notice pour que tout prochain utiliseraispuisse en prendre connaissance.
• Conservez toujours l'emballage d'origine. En cas de dysfonctionnement, renvoyez le produit avec son emballage d'origine.
• Utilisez ce produit uniquement en interieur, et dans des endroits non humides.
  N'exposez pas le produit à la lumière directe du soleil ou à des sources de chaleur. N'obturez pas les ouïes de ventilation
• Ne faites pas tomber de petits objets ou du liquide dans le boftier. Ne posez pas de bougies sur l'appareil, cela pourrait cause des dysfonctionnements.
  Nettoyez l'appareil avec un tissu sec, n'utilise pas de liquides de nettoyages ou solvants.
  Seuls les éléments notés dans la notice d'utilisation peuvent être remplacés par l'utilisateur ou un personnel habilité.
  N'ouvre jamais l'appareil, seul un personnel habilité peut le faire.
• Ne touchez jamais la prise secteur avec des mains mouillées.
• Débranche toujours l'appareil du secteur avant toute réparation.
• De la condensation peut se former : laissez l'appareil atteindre la température ambiente avant toute utilisation.
• Conservez hors de la portée des enfants.
• En cas de dommages sur l'appareil et si l'intérieur est visible, ne branchez JAMAIS l'applieil à une prise secteur et ne l'allumez JAMAIS. En cas de problème, contactez votre détaillant.
• En cas d'orage, débranchez votre apparéil du secteur. Faites de même en cas de non utilisation prolongée.
  L'utilisation de cet apparéil peut creer des perturbations dans un équipement insuffisamment bliné. Cela peut engendrer des dommages ou accidents. Assurez-vous qu'il y a un équipement sensible à proximé de l' apparéil avant de l'utiliser.

Les produits électriques ne doivent pas être jetés dans la poubelle domestique. Déposez-les dans un centre de recyclage. Demandez aux autorités ou à votre détaillant comment procéder. Les caractéristiques sont spécifiques. Les valeurs actuelles peuvent varier légèrement d'un apparéil à l'autre. Les caractéristiques techniques peuvent être modifiées sans notice préalable.

N'essayez pas de réparer vous-même l'appareil. Vous perdriez tout droit à la garantie. Ne modifies jamais l'appareil. • Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été conscience, s'il n'est pas monté d'une manière sure, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habitée, en outre, la garantie deviendrait caduque.

Ce produit n'est pas soumis à déclaration dans l'U.E.

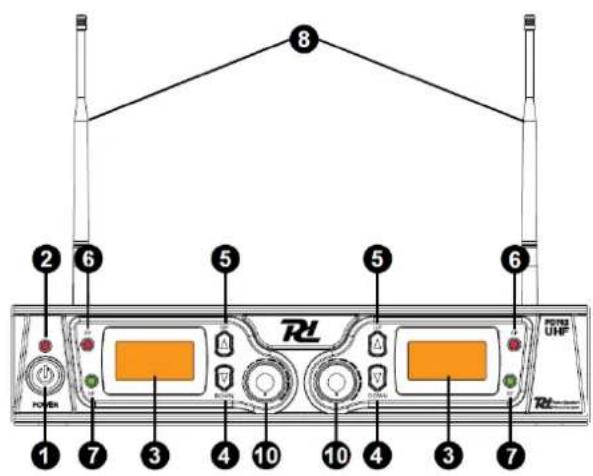

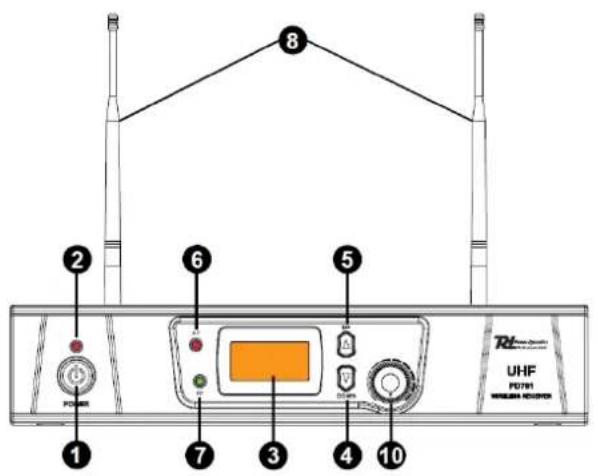

FACE AVANT ET FACE ARRIRE

179.193 PD781 Microphone sans fil UHF 1x8Ch 1 Microphone
179.196 PD782 Microphone sans fil UHF 2x8Ch 2 Microphones

1. Interrupteur Power ON/OFF pour allumer le système
2. LED témoin de fonctionnement ON/OFF
3. Affichage LCD : indique le canal de la fréquence du récepteur.
4. Touche Down: réglage des données de canal.
5. Touche Up: réglage des données de canal.
6. LED "AF" niveau audio : indique le niveau du signal audio du système.
7. LED "RF": signale que le signal RF est reçu de l'émetteur
8. Antenne.

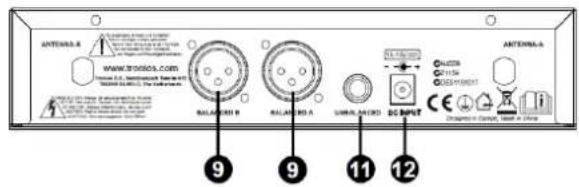

1. Prise XLR symétrique : reliez le cordon audio via cette prise à l'entrée d'une table de mixage ou d'un amplificateur.

2. Bouton de réglage de volume

3. Prise jack 6,35 : reliiez le cordon audio via cette prise à l'entrée d'une table de mixage ou d'un amplificateur.
4. Entrée alimentation 12-15 VDC

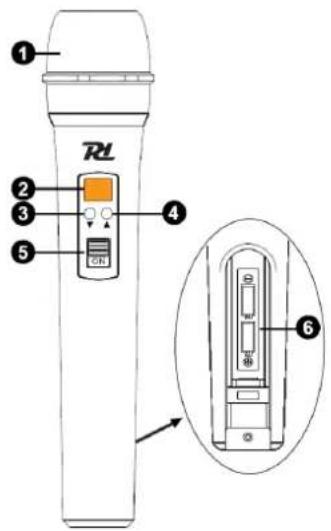

EMETTEUR MICROPHONEMAIN

1. Grille: Protège la capsule et permet de diminuer les bruits de souffle.
2. Affichage LCD : indique le canal de la fréquence de transmission, etc.
3. Touche Down: Réglage des données de canal.
4. Touche Up: Réglage des données de canal.
5. Interrupteur Power ON/OFF et interrupteur Audio Mute.
6. Couvercle compartment batterie : ouvre-le pour installer la batterie. Pensez àsteroler la batterie en cas de non utilisation prolongee pour eviter qu'elle ne coule.

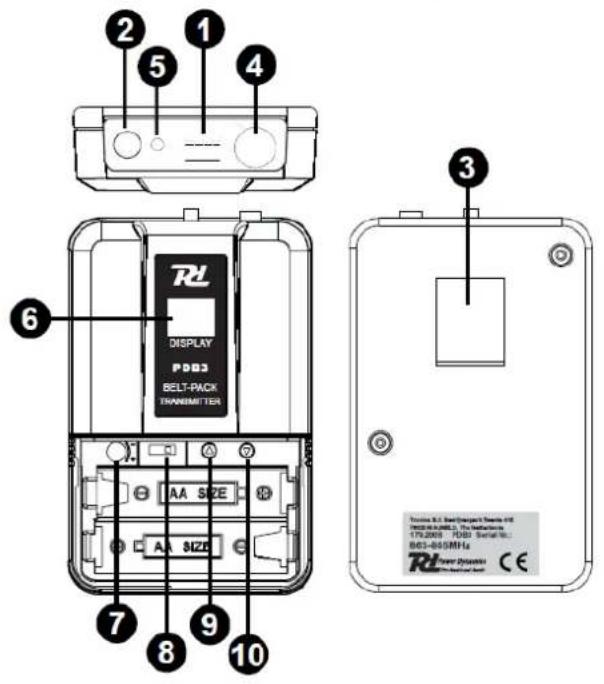

EMETTEUR DE POCHE (OPTIONNEL)

1. Interrupteur Power ON/OFF et interrupteur Audio mute.
2. Antenne : transmet le signal RF de l'émetteur.
3. Clip de ceinture
4. Entrée audio : pour le système micro serre-tête et le micro cravate.
5. Témoin de batterie faible : Brille en rouge lorsque la puissance est faible et qu'il faut remplacer la batterie.
6. Affichage LCD : indique le canal de la fréquence de transmission, etc.
7. Reglage de volume : pour régler l'amplification d'entrée audio de l'émetteur.
8. Interrupteur de réglage du mode de fonctionnement : pour le serre-tête ou micro cravate.
9. Touche Up: Reglage des données de canal.
10. Touche Down: Réglage des données de canal.

MICROPHONE CRAVATE

Reliez la fiche du microphone cravate livre à la prise de l'émetteur (voir ci-dessous). Mettez l'émetteur en fonction dans le système cravate (8).

MICROPHONE SERRE-TETE

Reliez la fiche du microphone serre-tete livre à la prise de l'émetteur (voir ci-dessous). Mettez l'émetteur en fonction dans le système cravate (8).

BRANCHEMENTS

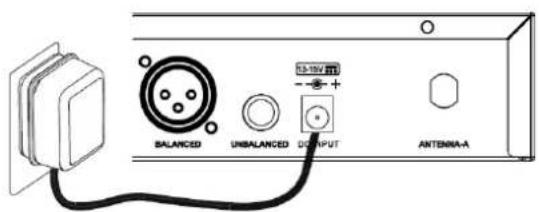

1. Branchement alimentation recepteur : reliiez le bloc secteur à la fiche DC à l'arrière du recepteur. Branchez le bloc secteur à une prise 230V / 50Hz

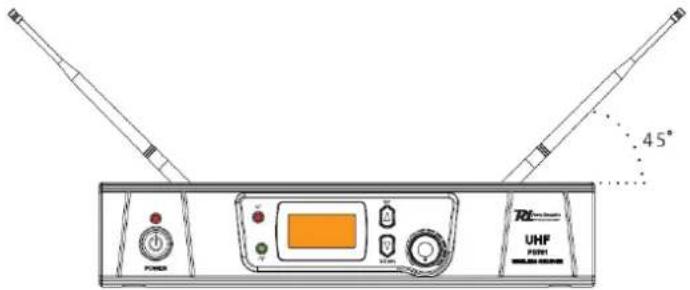

1. Antenne : Placez l'antenne à 45^ de la verticale, voir schema ci-dessous.

1. Branchements audio : reliez le cordon audio de la sortie audio du recepteur à l'entrée sur votre amplificateur.

FONCTIONNEMENT

Tout d'abord, éteignez le système, mettez les réglages de volume des récepteurs sur le minimum et allumez le récepteur. L'affichage s'éclaire, le système se met sur le dernier mode de fonctionnement.

Réglez la fréquence souhaïée sur le récepteur et surveillez le niveau de signal RF et AF. Si le niveau de signal est affché, cela signifie que le récepteur reçoit des interférences d'autres signaux ou bruits. Le systèmes est doté d'un circuit Mute pour éviter les interférences. En cas d'interférences, utilisez d'autres fréquences.

Si le système est allumé, surveillez la fréquence de l'émetteur et du récepteur.

Lorsque l'affichage du recepteur indique la valeur du signal RF, le témoin des antennes affiche Antenne A ou B. Reglez le volume au niveau souhaité.

Réglage volume

Réglez le volume du récepteur sur la position 12h. Puis réglez le volume de l'amplificateur ou de la table de mixage au niveau souhaité. Si le volume du récepteur est régled trop fort, l'amplificateur va produit des distorsions qui pourrait endommager l'amplificateur et / ou les enceintes.

Pour un meilleur son :

1. Vous doivent voir l'antonne depuis l'emplacement de l'émetteur.
2. La distance entre l'émetteur et le récepteur doit être aussi faible que possible.
3. Si le récepteur a deux antennes, elles doivent être positionnées à 45^ de la verticale.
4. Les antennes ne doivent pas etre placees a coté de surfaces metalliques.
5. Les antennes ne doivent pas se toucher ni se croiser.
6. Avant d'utiliser le système en presence de public, faites un test pour trouver les "points morts". Evitez ces endroits lors du fonctionnement.

PROBLEMES

PROBLEME	INDICATOR	SOLUTION
Pas de son	La LED rouge de l'émetteur ne brille pas	Mettez l'interrupteur POWER ON/OFF sur la position ON. Assurez-vous que la batterie soit correctement placée, respectez la polarité. Le cas échéant, remplacez la batterie morte par une batterie neuve.
Pas de son	La LED rouge de l'émetteur brille	Mettez l'interrupteur MUTE/ON sur ON.
Pas de son	La LED rouge POWER du récepteur ne brille pas.	Assurez-vous que le bloc secteur est bien branché dans la prise DC. Assurez-vous que la tension d'alimentation délivrée soit correcte.
Pas de son	Les LEDs de réception de signal A/B s'allument.	Tournez le réglage de volume du récepteur. Assurez-vous que les branchements du récepteur avec l'équipement externe sont bien faits.
Pas de son	Les LEDs A/B du récepteur ne brillent pas. Le tímoin POWER de l'émetteur et du récepteur s'allume.	Assurez-vous que les fréquences des émetteurs et récepteurs correspondent. Déplacez l'émetteur après du récepteur.
Le niveau de son est différent du niveau d'un instrument relié.	Les tímoins A/B du récepteur s'allument.	Régllez le niveau de l'émetteur et le volume du récepteur comme souhaité.
Le niveau de distorsion augmente graduèlement.	Les tímoins A/B du récepteur et LOW BATTERRY de l'émetteur s'allument.	Remplacez la batterie de l'émetteur.
Bruits, ronflements ou autres signaux radio prênts.	Les tímoins A/B brillent.	Identifiez les sources possibles d'interférences (autres sources RF) et éteignez-les ou utilisez un système fonctionnant sur une autre fréquence.
Perte momentanée de son lorsque l'émetteur est déplaced dans la zone d'utilisation	Les LEDs A/B du récepteur brillent en cas de perte de signal	Repositionné le récepteur et faites des tests. Si les interférences audio persistent, repêrez les "endroits morts" et évitez-les pendant le fonctionnement.

CHARACTERISTIQUES TECHNIQUES

	PF781	PD782
Référence	179.193	179.196
Bande passante	863-865 MHz	863-865 MHz
Réponse en fréquence	50 Hz-18 kHz	50 Hz-18 kHz
Rapport signal/bruit	>105 dB	>105 dB
Classe	1	1
Alimentation	220~240 V~/50 Hz	220~240 V~/50 Hz
Bloc secteur	13-15V DC / 500 mA	13-15V DC / 500 mA
Dimensions / apparéil	215 x 170 x 50 mm	215 x 170 x 50 mm

Micro main PDM3		pack PDB3 (OPTION)
Référence	179.193H	179.200
Bande passante	863-865 MHz	863-865 MHz
Batterie	2 x batterie 1,5 V type R6	2 x batterie 1,5 V type R6
Sortie RF	>10 dBm	>10 dBm
Classe	1	1
Dimensions / apparéil	238 x 50 x 50 mm	100 x 65 x 30 mm

Classe I : produit utilisable dans la plage de fréquences 863-865MHz.
Données techniques spécifiques. Les valeurs mentionnées peuvent leveragement varier d'un apparéil à l'autre. Données soumises à modifications sans information préalable.
