PD781 - Mikrofon Power Dynamics - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloses UHF-Mikrofon
Marke	Power Dynamics
Modell	PD781
Frequenzband	863 - 865 MHz (Klasse 1)
Frequenzgang	50 Hz - 18 kHz
Signal-Rausch-Verhältnis	> 105 dB
Anzahl Kanäle	8 (Empfänger)
Stromversorgung Empfänger	220-240 V~ / 50 Hz über Netzteil 13-15 V DC / 500 mA
Stromversorgung Handsender	2 Batterien 1,5 V Typ R6 (AA)
Abmessungen Empfänger	215 x 170 x 50 mm
Abmessungen Handsender	238 x 50 x 50 mm
Gewicht Empfänger	ca. 1,2 kg (geschätzt)
Gewicht Handsender (mit Batterien)	ca. 0,3 kg (geschätzt)
Audioausgänge	Symmetrischer XLR und 6,35 mm Klinke
Display	LCD am Empfänger und Sender
Reichweite	Bis zu 50 m im Freifeld (geschätzt)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	In Innenräumen verwenden, außerhalb der Reichweite von Kindern, bei Gewitter trennen
Ersatzteile und Reparierbarkeit	Batterien, Netzteil, Antenne, optionales Ansteck-/Kopfmikrofon; Reparatur durch qualifiziertes Personal
Garantie	Garantie erlischt bei unbefugtem Öffnen oder Modifizieren
Allgemeine Informationen	PLL-Synthesizer-System, ideal für Konferenzen, Shows, Präsentationen

Häufig gestellte Fragen - PD781 Power Dynamics

Wie schalte ich das PD781-System ein?

Drücken Sie den Power ON/OFF-Schalter am Empfänger, dann am Sender. Das LCD-Display leuchtet auf und das System stellt sich auf den zuletzt verwendeten Kanal ein.

Wie verbinde ich den Sender mit dem Empfänger?

Stellen Sie mit den Tasten Up und Down dieselbe Kanalnummer am Sender und Empfänger ein. Die RF-Anzeige leuchtet auf, wenn die Verbindung hergestellt ist.

Welcher Batterietyp wird im Handsender verwendet?

Verwenden Sie zwei Alkalibatterien vom Typ R6 (AA) mit 1,5 V. Beachten Sie die im Fach angegebene Polarität.

Was tun, wenn der Ton ausfällt oder leise ist?

Überprüfen Sie, ob der Sender eingeschaltet ist (rote LED) und die Stummschaltung deaktiviert ist. Erhöhen Sie die Lautstärke am Empfänger und Verstärker. Stellen Sie sicher, dass die Frequenzen übereinstimmen.

Wie reduziere ich Funkstörungen?

Halten Sie den Empfänger von HF-Quellen (anderen Mikrofonen, Telefonen) fern. Positionieren Sie die Antennen in einem 45°-Winkel und vermeiden Sie Metalloberflächen. Wechseln Sie gegebenenfalls den Kanal.

Was ist die maximale Reichweite des Systems?

Im Freifeld kann die Reichweite etwa 50 Meter betragen. In Innenräumen kann sie durch Hindernisse reduziert werden.

Kann ich ein Ansteckmikrofon mit dem PD781 verwenden?

Ja, das Modell PD781 ist kompatibel mit dem optionalen Taschensender (Ref. PDB3) und den Ansteck-/Kopfmikrofonen. Schließen Sie das Mikrofon an den Audioeingang des Senders an.

Wie reinige ich das Mikrofon?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Flüssigkeiten oder Lösungsmittel. Den Gitterkorb können Sie mit einer weichen Bürste entstauben.

Was tun bei Tonverlust während der Bewegung?

Ermitteln Sie vor der Nutzung durch einen Test die toten Zonen. Versetzen Sie den Empfänger und meiden Sie diese Zonen. Stellen Sie sicher, dass die Antenne gut positioniert ist.

Wie lagere ich das System bei längerem Nichtgebrauch?

Entfernen Sie die Batterien aus dem Sender, um Auslaufen zu vermeiden. Lagern Sie den Empfänger an einem trockenen, staubfreien Ort. Ziehen Sie das Netzteil ab.

BEDIENUNGSANLEITUNG PD781 Power Dynamics

TECHNISCHE SPECIFICATION

	PF781	PD782
Ref.nr:	179.193	179.196
Frequentie band	863-865Mhz	863-865Mhz
Frequentie respons	50Hz-18kHz	50Hz-18kHz
S/R ratio	>105dB	>105dB
Klasse	1	1
Voltage	AC220~240V 50Hz	AC220~240V 50Hz
Adapter	13-15V DC / 500mA	13-15V DC / 500mA
Afmeting	215 x 170 x 50 mm	215 x 170 x 50 mm

Handheld PDM3		Bodypack PDB3 (OPTIONEEL)
Ref.nr:	179.193H	179.200
Frequentie band	863-865Mhz	863-865Mhz
Batterij	2x 1.5V AA Battery	2x 1.5V AA Battery
RF uitgang	>10dBm	>10dBm
Klasse	1	1
Afmeting	238 x 50 x 50 mm	100 x 65 x 30 mm

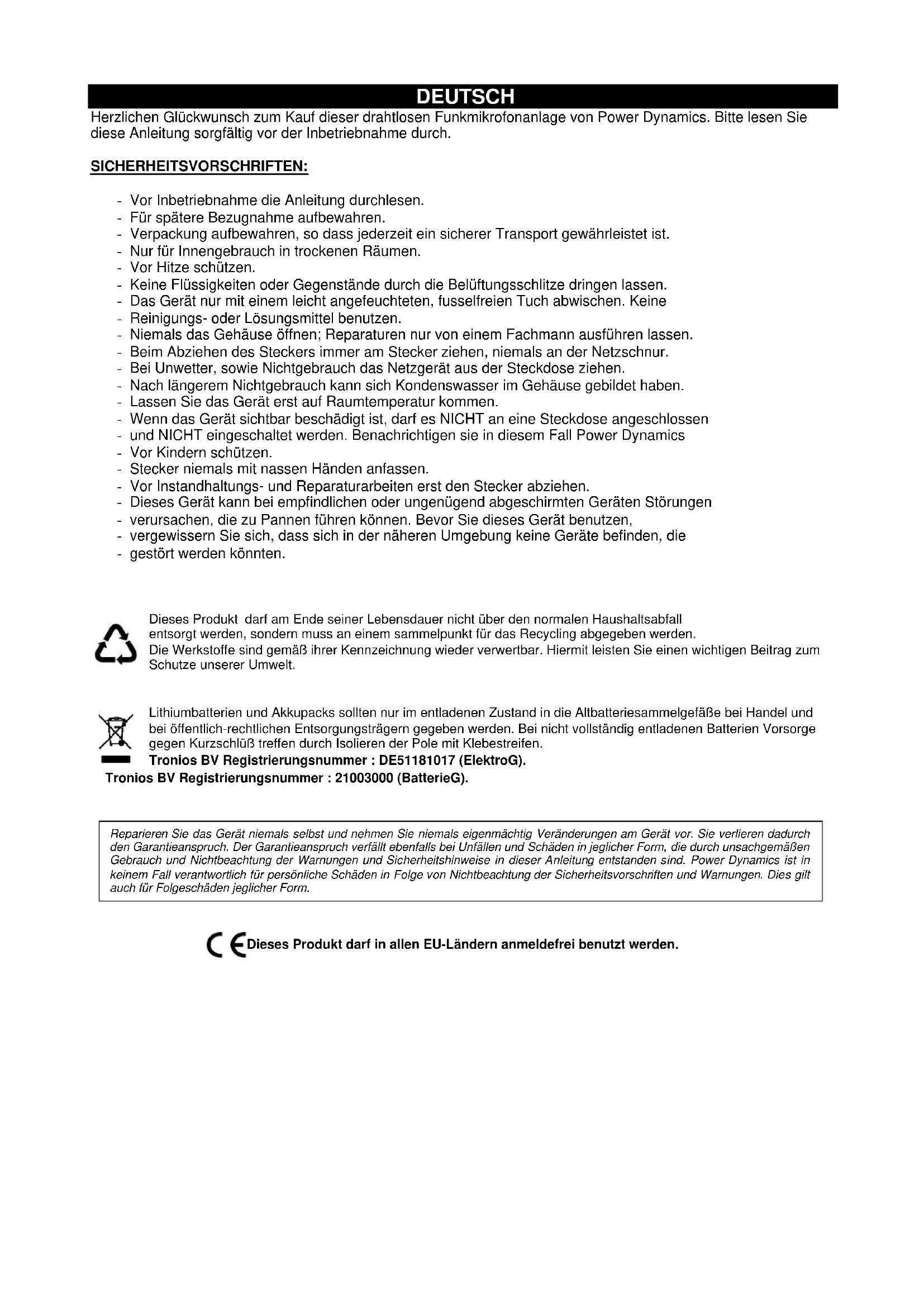

DEUTsCH

Herzlichen Glückwunsch zum Kauf dieser drahtlosen Funkmikrofonanlage von Power Dynamics.itte lessen Sie.
these Anleitung sorgfaltig vor der Inbetriebnahme durch.

SICHERHEITSVORSCHRIFTEN:

Vor Inbetriebnahme die Anleitung durchsen.
- Für spätere Bezugnahme aufbewahren.
- Verpackung aufbewahren, so dass jederzeit ein{sicherer Transport gewährleistet ist.
- Nur für Innengebrauch in trockenen Räumen.
Vor Hitze schutzen.
- Keine Flüssigkeiten oder Gegenstände durch die Belüftungsschlitze dringen halten.
- Das Gerät nur mit einem leicht angefeuchteten, fusselfreien Tuch abwischen. Keine
- Reinigungs- oder Lösungsmittel benutzen.
- Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführten halten.
- Beim Abziehen des Steckers immer am Steckerziehen, niemals an der Netzschnur.
- Bei Unwetter, sowie Nichtgebrauch das Netzgerät aus der Steckdoseziehen.
- Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben.
- Lassen Sie das Gerät erst auf Raumtemperaturkommen.
- Wenn das Gerät sichbar beschädigt ist, damit es NICHT an eine Steckdose angeschlossen
- und NICHT eingeschaltet werden. Benachrichtigen sie in thism Fall Power Dynamics
Vor Kindern schützen.
- Stecker niemals mit nassen Händen anfassen.
- Vor Instandhaltungs- und Reparaturarbeiten erst den Stecker abziehen.
- Dieses Gerat kann bei empfindlichen oder ungenügend abgeschirmten Geräten Störungen
- verursachen, die zu Pannen führen können. Bevor Sie theses Gerät benutzen,
- vergewissern Sie sich, dass sich in der früheren Umgebung keine Geräte befinden, die
- gestört werden konnten.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefae bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlütreffen durch Isolieren der Pole mit Klebestreifen.

Trionios BV Registrierungsnummer : DE51181017 (ElektroG).

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Repairien Sie das Gerät niemals selbst und behnmen Sie niemals eigemächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch besteht ebenf als Unfallen und Schäden in jeglicher Form, die durch unsachgemäben Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich fur personliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch fur Folgeschäden jeglicher Form.

Dieses Produkt darf in allen EU-Ländern anmeldefrei benutzt werden.

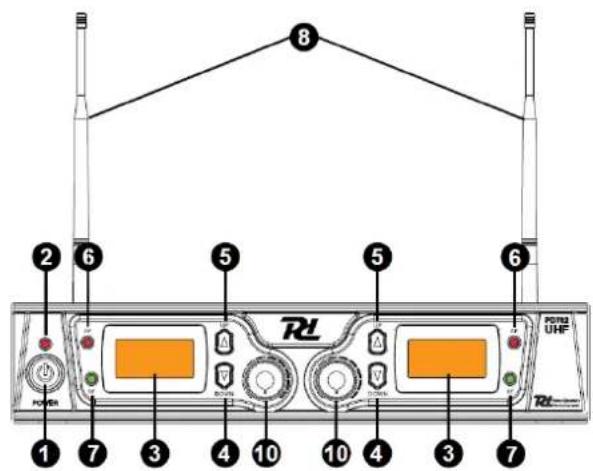

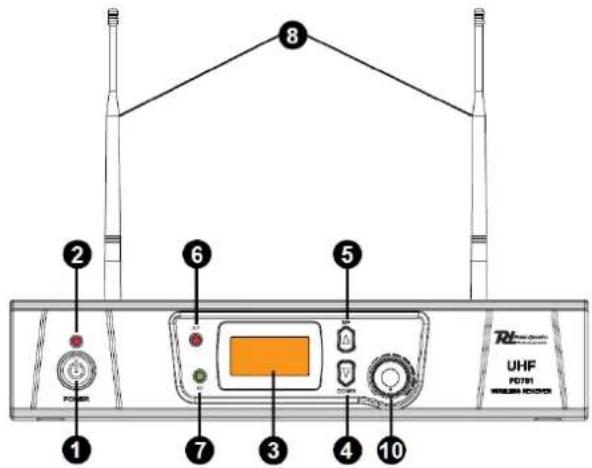

VORDER- UND RÜCKSEITE

179.193 PD781 UHF 1x8Ch einem Hand-Funkmikrofon
179.196 PD782 UHF 2x8Ch zwei Hand-Funkmikrofone

1. Ein/Aus Schalter
2. LED Ein/Aus
3. LCD Schirm Display zeit Frequenz, Kanal, RF-Signal, Audio-Signal und Antenne-Status an.
4. Nach unten Taste: Legt Kanaldaten.
5. Nach oben Taste: Legt Kanaldaten.
6. AF: AF-Signal Anziege stark oder schwach
7. RF:RF-Signal Anziege stark oder schwach
8. Antenne

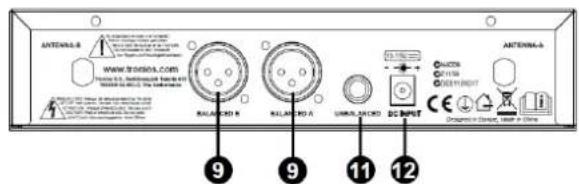

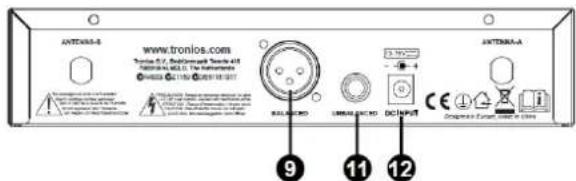

1. XLR Symmetrischer Ausgabe
2. Lautstärkeregler
3. Ausgangsbuchse für beiden Kanäle
4. 12-15Vdc Eingangsbuchse

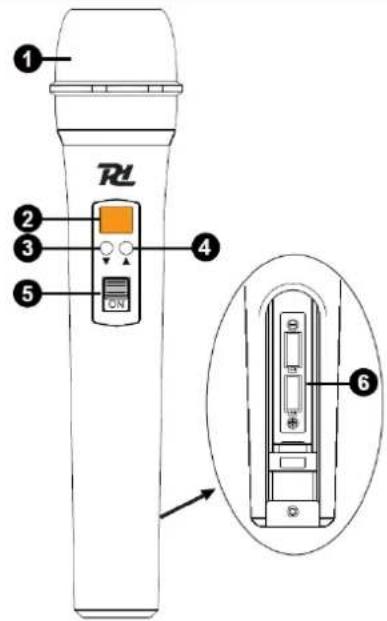

HAND-FUNKMIKROFON (SENDER)

1. Korb: Schützt die Patrone undHELPen, die Verringerung der Atemgerausche und Windgerausche.
2. LCD display
3. Nach unter Taste: Legt Kanaldaten.
4. Nach offen Taste: Legt Kanaldaten.
5. Ein/Aus Schalter
6. Batteriefach, Entfernen Sie die Batterien wenn das System lange Zeit nicht verwendet wird (Auslaufen der Batterien)

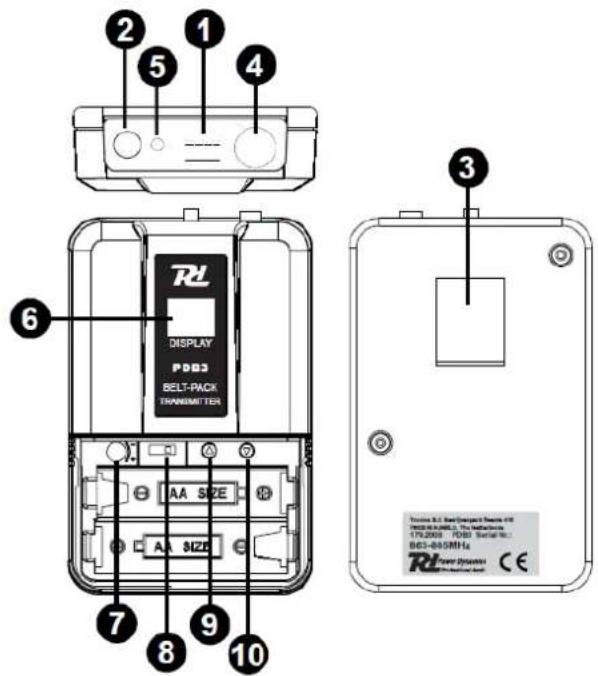

BODYPACK TRANSMITTER (FAKULTATIV)

1. Ein/Aus Schalter und Tonstummschaltung
2. Antennen
3. Gurtelclip
4. Eingangsbuchse: geeignet fur Lavalier Mikrofone / Headset Mikrofon Systeme.
5. Batterieanzeige: Rotes leuchtet, wenn die Energie niedrig ist und die Batterie wechseln.
6. LCD Schirm Display zeit Frequenz, Kanal
7. Einstellen der Lautstärke: Stellen Sie die Sender-Audioeingangsverständung.
8. Lavalier/Headset Schalter
9. Up Function Button: Sets channel data.
10. Down Function Button: Sets channel data.

LAVALIER MIKROFONE

Verbinden Sie den Stecker des mitgelieferten Lavalier-Mikrofon in die Anschlussbuchse des Senders (Abbildung unten). Stellen Sie den Sender in Lavalier-System (8).

HEADSET MIKROFON

Verbinden Sie den Stecker des mitgelieferten Headset-Mikrofon in die Anschlussbuchse des Senders (Abbildung unten). Stellen Sie den Sender Arbeitsstatus in Headset-System (8).

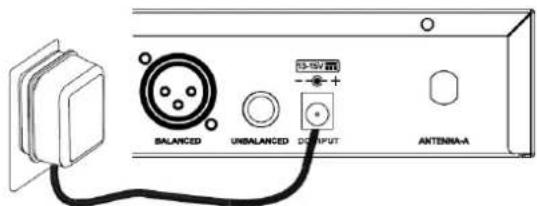

SYSTEMANSCHLUSSE

1. Empfängerstromanschluss : Schlieben Sie das Netzteil an den Gleichstromanschluss auf der Rückseite des Receivers. Stecken Sie das Netzteil in eine AC230V 50Hz Steckdose.

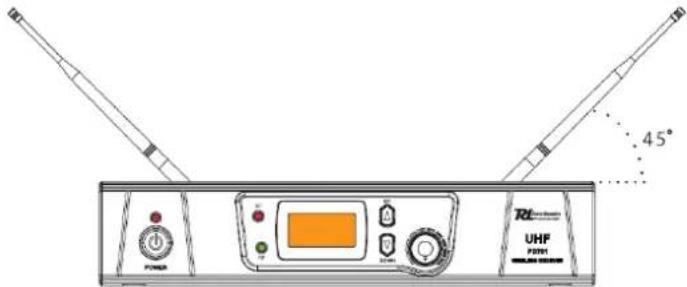

1. Antenne: Halten der Antennenposition in einem 45^ Winkel von der Vertikalen. Wie unten gezeigt.

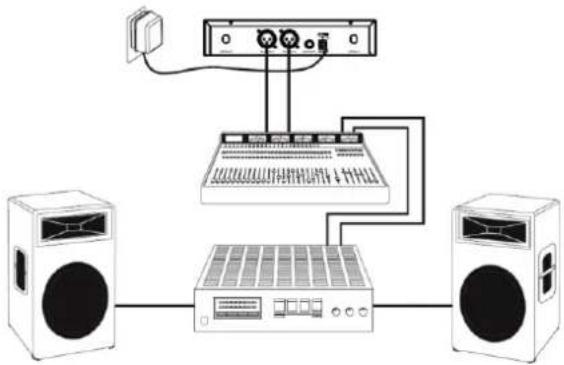

1. Audio-Anschluss: Schlieben Sie das Audiokabel von den Audioausgang des Receivers mit dem Eingang des Verstärkers Ausrüstung.

BEDIENUNG:

Schalten Sie das System Aus, drehen Sie die Lautstärke des Empfängers auf ein Minimum und schalten Sie das System wieder ein und die CPU initialisiert, LCD schirm leuchtet und das System kehr zurück in den Zustand indemn es geschlossen wurde!

Wahlen Sie die gewünschte Empfänger Frenz und beobachten Sie den HF-und AF-Signalpegel. Wenn ein Signal erscheint auf dem Display wird eine Störung durch andere Signale oder Rauschen gezeigt. Das System verfügt über eine Mute-Funktion um Rausch zu deaktivieren. Wenn es Störungen gibt durch das zweite Mikrofon, dann mussen Sie für these Mikrofon eine andere Frenz wahlen. Wenn das System eingeschaltet ist, überprüfen Sie die Frenzen des Senders und des Empfängers, wenn sie nicht in der gleichen Frenz arbeiten ist der Sender nicht an den Empfänger angepasst. Das Display des Empfängers zeigt den Wert des HF-Signals und der Antennen-Status zeigt Antenne A oder B. Stellen Sie die Lautstärke auf die gewünschte Stärke.

Lautstärke Einstellung:

Stellen Sie die Lautstärke des Empfängers in der 12-Uhr-Position (Mittelstellung), drehen Sie die Lautstärke des Verstärkers oder Mischpuls auf das gewünschte Niveau. Wenn die Lautstärke des Empfängers zu hoch ist, erntet ein verzerrtes Signal aus dem Verstärker, ein fehlerhafter Verstärker und / oder Lautsprecher(s) können die Folge sein!

Beste Akustik:

1. Sie sollen immer in der Lage sein die Antenne des Empfängers zu setzen von Ihrem Sender
2. Position gesehen.
3. Der Abstand zwischen Sender und Empfänger muss so Klein wie möglich sein.
4. Wenn der Empfänger zwei Antennen hat, sollen den unter 45^ gebracht werden.
5. Halten Sie die Antennen entfernt von metallischen Gegenständen.
6. Die Antennen dürfen sich nicht berühren oder kreuzen.
7. Vor der Verwendung des Systems in der öffentlichkeit machen Sie einen Test um Herauszufunden, wo sich die "dead spots" befinden (Plätze, wo eine schlechte Verbindung mit dem Empfänger staatfindet). Vermeiden Sie diese Plätze während Ihres Auftrits.

FEHLERSUCHE

PROBLEM	ANZEIGE	LösUNG
Kein Ton	Red Senderindikator leuchtet nicht	POWER ON/OFF-Schalter auf ON stellen. Stellen Sie sicher, Akku ordnungsgemäß eingesetzt, beobachten Batterie (+/ -). Wenn die Batterie richtig eingelegt ist, ersetzen Sie die durch neue Batterien.
Kein Ton	Red Senderindikator blinkt.	Schieben Sie den MUTE / ON-Schalter auf ON stellen.
Kein Ton	Red-Empfänger indicator POWER nicht leuchtet.	Stellen Sie sicher, Netzeil richtig in Steckdose und in die DC-Eingangsbuchse angeschlossen ist. Stellen Sie sicher, AC Steckdose und die richtige Spannung.
Kein Ton	Empfänger Signal indicator A/B leuchten.	Drehen Sie den Lautstärkeregler am Empfänger auf. Überprüfen Sie die Verkabelung zwischen dem Empfänger und externe Ton Ausrüstung.
Kein Ton	Empfänger Signal indicator A/B nicht leuchtet. Sender und Empfänger POWER leuchten.	Überprüfen, die Frequenz des Empfängers und des Senders sind die gleichen.Behalten Sie den Sender;naher an den Empfänger.
Schallpegel unterscheidet sich von Ebene eines Kabel-Instrument.	Empfänger Signal indicator A/B leuchten.	Veränderung die Einstellung der Sender Verständungspegel, Verändert die Lautstärke Achse notwendig werden
Verzerrung nimmt allmählich zu	Empfänger Signal indicator A/B und Sender BATTERIE leuchten.	Neue Batterien ersetzen
Rauschen und/oder anderen hörbaren Funksignale	Empfänger Signal indicator A/B leuchten.	Identifizieren Sie potenzielle Störquellen (andere Funkquellen) und schalten Sieihn aus oder verwenden Sie eine andere Freqenz.
Kurzzeitiger Tonausfall wann Sender durch das Gebiet bewegt.	Empfänger Signal indicator A/B nicht leuchtet Wenn Tonausfall.	Positionieren Sie den Empfänger ab und führen Sie einen Lauftest Markieren Sie die "tote" Punkte und bei der Ausführung dieser Bereiche zu vermeiden.

TECHNISCHE DATEN

	PF781	PD782
Ref.nr:	179.193	179.196
Betriebsfrequenz	863-865Mhz	863-865Mhz
Freq Bereich	50Hz-18kHz	50Hz-18kHz
S/R Verhältnis	>105dB	>105dB
Klasse	1	1
Spannung	AC220~240V 50Hz	AC220~240V 50Hz
Adapter	13-15V DC / 500mA	13-15V DC / 500mA
Abmessungen pro Einheit	215 x 170 x 50 mm	215 x 170 x 50 mm

Hand-Funkmikrofon PDM3		Bodypack PDB3
Ref.nr:	179.193H	179.200
Betriebsfrequenz	863-865Mhz	863-865Mhz
Batterien	2x 1.5V AA Battery	2x 1.5V AA Battery
RF ausgang	>10dBm	>10dBm
Klasse	1	1
Abmessungen	238 x 50 x 50 mm	100 x 65 x 30 mm
