Producttype	Draadloze UHF-microfoon
Merk	Power Dynamics
Model	PD781
Frequentieband	863 - 865 MHz (klasse 1)
Frequentierespons	50 Hz - 18 kHz
Signaal-ruisverhouding	> 105 dB
Aantal kanalen	8 (ontvanger)
Voeding ontvanger	220-240 V~ / 50 Hz via netadapter 13-15 V DC / 500 mA
Voeding handzender	2 batterijen 1,5 V type R6 (AA)
Afmetingen ontvanger	215 x 170 x 50 mm
Afmetingen handzender	238 x 50 x 50 mm
Gewicht ontvanger	Ongeveer 1,2 kg (geschat)
Gewicht handzender (met batterijen)	Ongeveer 0,3 kg (geschat)
Audio-uitgangen	Symmetrische XLR en 6,35 mm jack
Display	LCD op ontvanger en zender
Bereik	Tot 50 m in vrije veld (geschat)
Onderhoud en reiniging	Reinigen met een droge doek, geen oplosmiddelen gebruiken
Veiligheid	Binnenshuis gebruiken, buiten bereik van kinderen, loskoppelen bij onweer
Reserveonderdelen en repareerbaarheid	Batterijen, netadapter, antenne, lavalier-/hoofdsetmicrofoon optioneel; reparatie door bevoegd personeel
Garantie	Garantie vervalt bij ongeautoriseerde opening of wijziging
Algemene informatie	PLL-synthesizersysteem, ideaal voor conferenties, shows, presentaties

Veelgestelde vragen - PD781 Power Dynamics

Hoe schakel ik het PD781-systeem in?

Druk op de Power ON/OFF-schakelaar van de ontvanger, daarna op die van de zender. Het LCD-scherm gaat aan en het systeem stelt zich in op het laatst gebruikte kanaal.

Hoe koppel ik de zender aan de ontvanger?

Stel hetzelfde kanaalnummer in op de zender en ontvanger met de Up en Down-toetsen. Het RF-lampje gaat branden zodra de verbinding tot stand is gebracht.

Welk type batterijen gebruik ik in de handzender?

Gebruik twee alkalinebatterijen van het type R6 (AA) van 1,5 V. Let op de polariteit zoals aangegeven in het compartiment.

Wat te doen als het geluid uitvalt of zwak is?

Controleer of de zender is ingeschakeld (rode LED) en of de Mute is uitgeschakeld. Verhoog het volume van de ontvanger en versterker. Zorg ervoor dat de frequenties overeenkomen.

Hoe verminder ik radiostoring?

Houd de ontvanger weg van RF-bronnen (andere microfoons, telefoons). Plaats de antennes onder een hoek van 45° en vermijd metalen oppervlakken. Verander indien nodig van kanaal.

Wat is het maximale bereik van het systeem?

In het vrije veld kan het bereik ongeveer 50 meter bedragen. Binnen kan het worden verminderd door obstakels.

Kan ik een lavalier microfoon gebruiken met de PD781?

Ja, de PD781 is compatibel met de optionele bodypackzender (ref. PDB3) en lavalier- of hoofdsetmicrofoons. Sluit de microfoon aan op de audio-ingang van de zender.

Hoe reinig ik de microfoon?

Gebruik een zachte, droge doek. Gebruik nooit vloeistoffen of oplosmiddelen. Voor het rooster kunt u het afstoffen met een zachte borstel.

Wat te doen bij verlies van geluid tijdens het bewegen?

Identificeer dode zones door een test uit te voeren voor gebruik. Verplaats de ontvanger en vermijd deze zones. Zorg ervoor dat de antenne goed is gepositioneerd.

Hoe bewaar ik het systeem bij langdurig niet-gebruik?

Verwijder de batterijen uit de zender om lekkage te voorkomen. Berg de ontvanger op een droge en stofvrije plaats op. Koppel de netadapter los.

GEBRUIKSAANWIJZING PD781 Power Dynamics

Hartelijk dank voor de aanschaf van deze Power Dynamics draadloze microfoonset. Lees de gebruiksaanwijzing aanachtig door alvorens het apparaat in bedrijf te stellen.

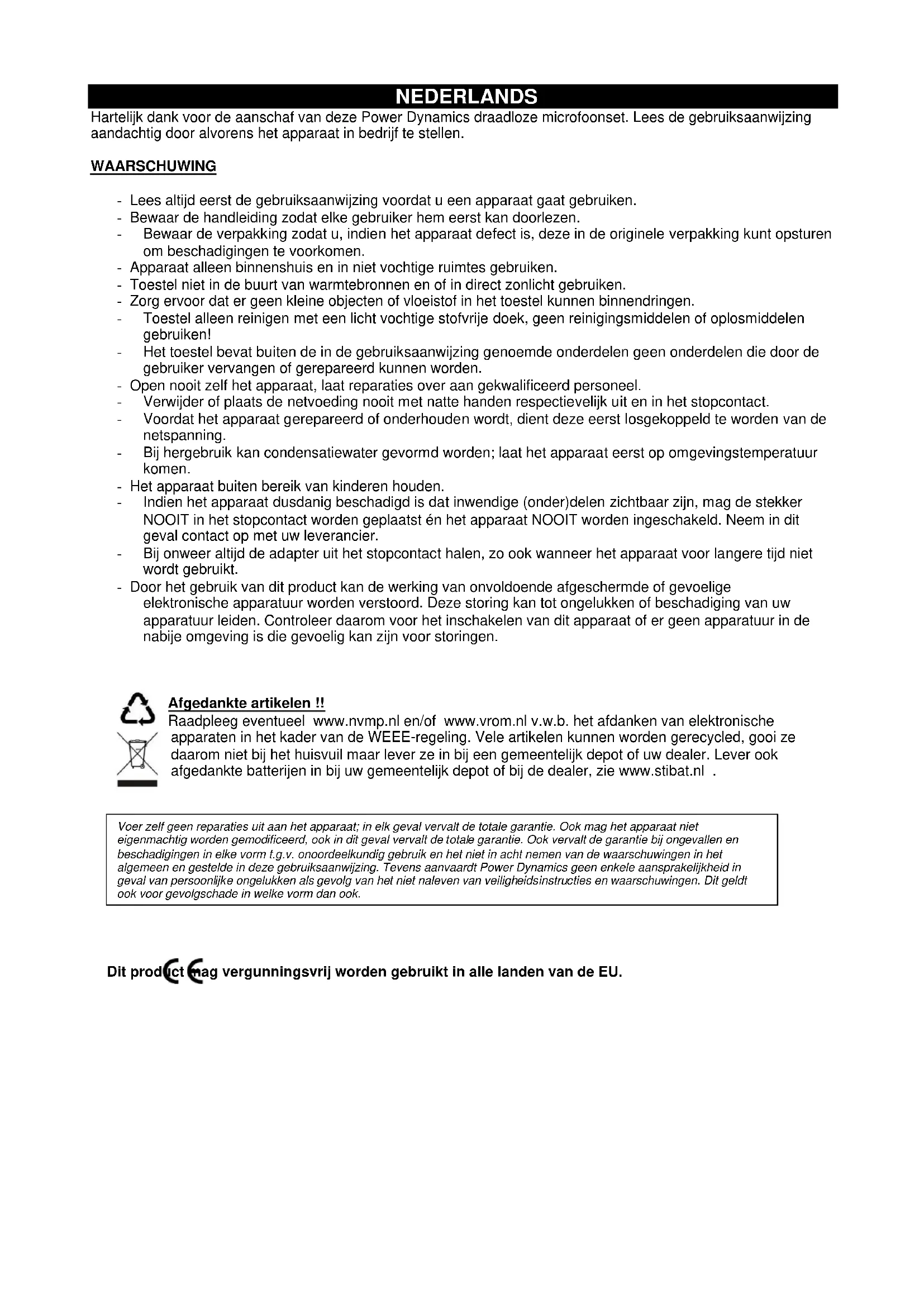

WAARSCHUWING

• Lees.altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.
• Bewaar de handleiding zodate elk gebruiker hem eerst kan doorlezen.
• Bewaar de verpakking zodat u, indien het apparaat defect is, deze in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Apparaat alleen binnenshuis en in Niet vochtige ruimtes gebruiken.
• Toestel nied in de buurt van warmtebronnen en of in direct zonlicht gebruiken.
• Zorg ervoor dat er geenkleine objecten of vloeistof in het toestel kuren binnendringen.
  Toestel alleen reinigen met een Licht vochtige stofvrijde doek, geen reinigingsmiddelen of oplosmiddelen gebruiken!
• Het toestel bevat buiten de in de gebruiksaanwijzing genoemde onderdelen geen onderdelen die door de gebruiker verrangen of gerepareerd+kunnen worden.
• Open nooit zich het apparaat, maar reparaties over aan gekwalificeerd personeel.
  Verwijder of plaats de netvoeding nooit met natte handen respectievelijk uit en in het stopcontact.
  Voordat het apparaat gerepareerd of onderhonden wordt, dient deze eerst losgekoppeld te worden van de netspanning.
  Bij hergebruik kan condensatiewater gezormd worden; LAST het apparaat eerst op omgevingstemperatuur komen.
• Het apparaat buiten bereik van kinderen houden.
• Indien het apparaat dusdanig beschadigd is dat inwendige (onder)delen zichtaar zich, mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier.
• Bij onweer altijd de adapter uit het stopcontact halen, zo ook wonneer het apparaat voor langerearend zich wordt gebruikt.
• Door het gebruik van dit product kan de werkking van onvoldoende afgeschermde of gevoelige elektronische apparatuur worden verstoord. Deze storing kan tot ongelukken of beschadiging van uw apparatuur leiden. Controller aanom voor het inschakenen van dit apparaat of er geen apparatuur in denabij omgeving is die gevoelig kan zijn voor storingen.

Afgedankte artikelen !!

Raadpleeg eventeel www.nvmp.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen worden gerecycled, gooi za waarom Niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl.

Voor zich geen reparaties uit aan het apparaat; in elk geval verwalt de totale garantie. Ook mag het apparaat Niet eigenmachtig worden gemodifieerd, ook in dit geval verwalt de totale garantie. Ook verwalt de garantie bij ongevallen en beschadigingen in elk vorm t.g.v. onoordeelkundig gebruik en het Niet in acht nemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aanspraelijkheid in geval van persoonlijke ongelukken als gezolg van het Niet naleven van veriligeidsinstrcties en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

Dit product mag vergunningsvrij worden gebruikt in alle landen van de EU.

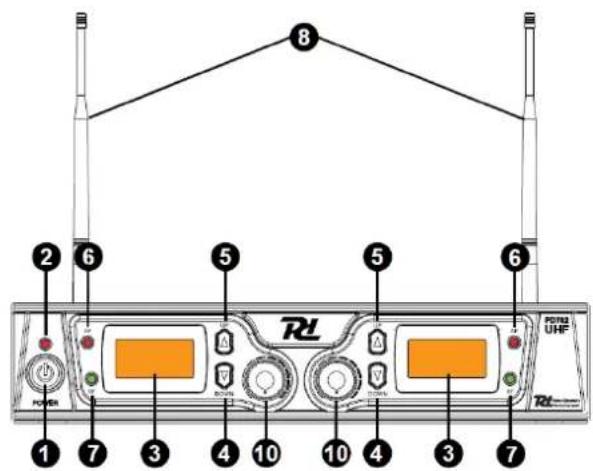

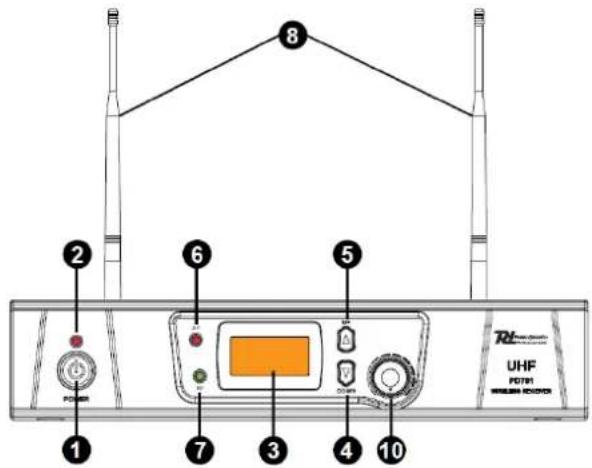

VOOR- EN ACHTERPANEL

179.193 PD781 Draadloze microfoon UHF 1x8 kanalen
179.196 PD782 Draadloze microfoon UHF 2x8 kanalen

1. Aan/Uit schakelaar
2. LED indicator voor aan/uit
3. LCD Scherm display, geeft frequentie, kanaal, RF signal, audio signal en antennne status weeer.
4. Omhoog toets: Selecteren van het juiste kanaal
5. Omlaag toets: Selecteren van het juiste kanaal
6. "AF" geluidssterkte signaal, weergave sterk of zwak signaal.
7. "RF" ontvangst signaal, weergave sterk of zwak signaal.
8. Antenne

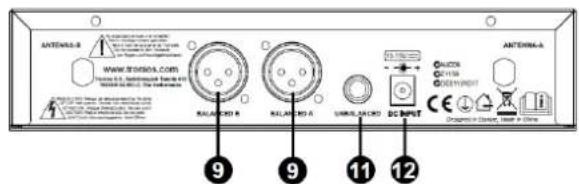

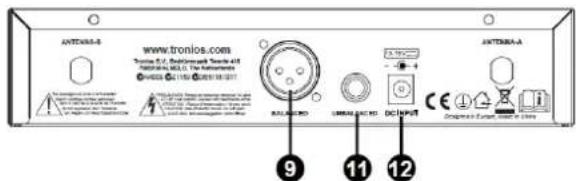

1. XLR connector gebalanceerd

2. Volumeregelaar

3. 14 " Jack connector gebalanceerd
4. 12-15Vdc aansluiting

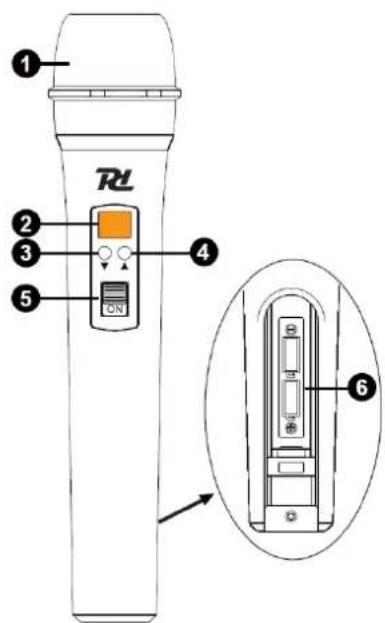

HANDMICROFOON (ZENDER)

1. Microfoonkop: beschermt de cartridge en的帮助下 verminderen van de adem geluiden en windgeruis.
2. LCD Display
3. Omlaag toets: selecteer het juiste microfoon kanaal
4. Omhoog toets: selecteer het juiste microfoon kanaal
5. Aan/Uit schakelaar
6. Batterijvak, verwijdder de batterijen bij langdurig Niet gebruik (voorkom lekkage).

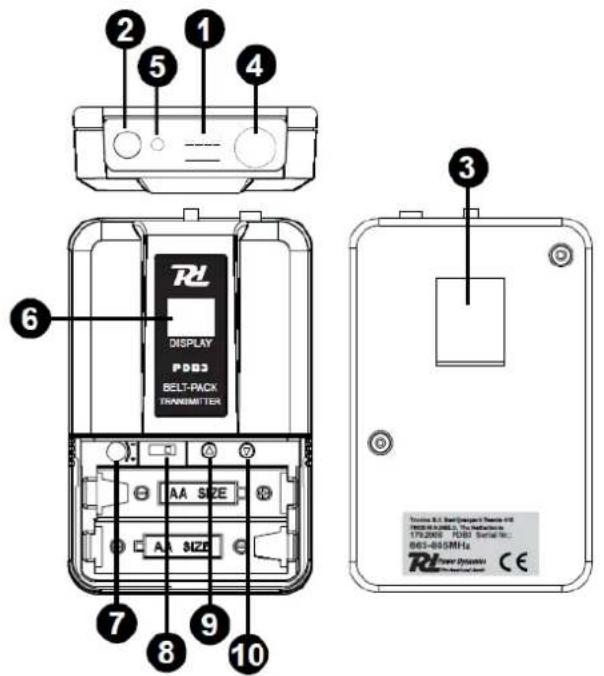

BODYPACK TRANSMITTER (OPTIONEEL)

1. Aan/Uit en audio mute schakelaar.
2. Antenne
3. Draagclip tbv broekbevestiging
4. Microfoon ingang: geschikt voor zowel dasspeld- of hoofdmicrofoon
5. Batterij indicator (Rood Licht betekend lage batterij spanning en verrang de batterij).
6. LCD Display
7. Gain instelbare volume regelaar
8. Keuzeschakelaar voor gebruik van dasspeld of hoofdmicrofoon systeem.
9. Omhoog toets: selecteer het juiste microfoon kanaal
10. Omlaag toets: selecteer het juiste microloon kanaal

DASSPELD MICROFOON

Sluit de connector van de meegeleverde valaier microfoon aan op de aansluiting van aansluiting van de zender (zoals hieronder afgebeeld). Stel de zender in op dasspeld microfoon (8).

HOOFDMICROFOON

Sluit de connector van de meegeleverde hoofdmicrofoon aan op de aansluiting van aansluiting van de zender (zoals hieronder afgebeeld). Stel de zender in op hoofdmicrofoon (8).

SYSTEMEEM AANSLUITEN

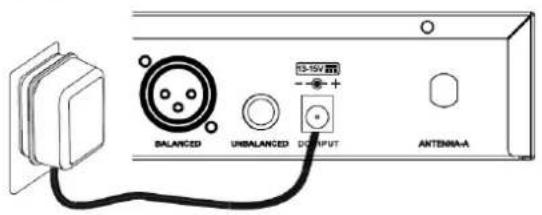

1. Ontvanger aansluiten: Plug de connector van de adapter in op de achterkant van de ontvanger, verwolgens sluit de adapter aan op een wandcontactdoos.

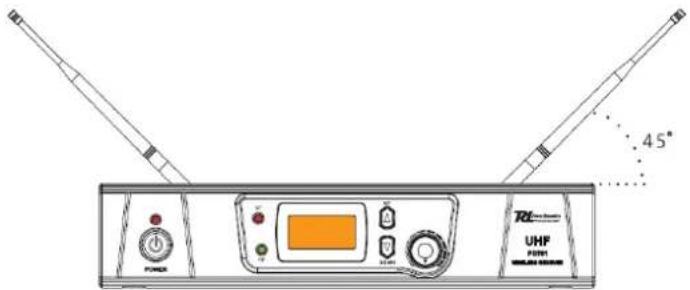

1. Antenne: Zorg ervoor dat de twee antennes onder een hoek van 45^ worden gespositioneerd, zoals onderstaand voorbeeld.

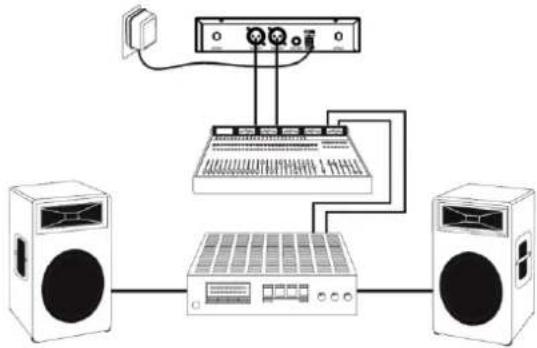

1. Audio aansluiting: Sluit de audiokabel aan op de uitgang van de ontvanger en op de ingang van uw geluidsmengpaneel.

BEDIENING

Schakel het systeme UIT, draai het volume van de ontvangeraar een minimum en schakel het systeem weer in en de CPU initiaiseert, het LCD schermlicht op en het systeem kantrug in de status waarin het is afgesloten!

Zoek de gewenste frequentie op de ontvanger op en let op het RF- en AF signaalniveau. Als er een signaal in de display verschijnt duidt dit op een interferentie van andere signalen of ruis. Het systemenschikt over een mute schakeling om de ruis uit te schakelen. Indien er spreke is van interferentie t.g.v. de andere microloon zoek dan voor deze micromoon een andere frequentie op.

Als het systeme is ingeschakeld controlleren dan de frequencies van de zender en de ontvanger, als ze Niet op bezelfde frequencies werken is de zender Niet aangepast aan de ontvanger. De display op de ontvanger maar de waarde van het RF signaal zien, de antennne-status za antennne A of B weergeven. Zet het volume op de gewenste sterkte.

Volumeregeling:

Zet het volume van de ontvanger in de 12-uurs positie (middenstand), zet dan het volume van de versterker of de mixer op het gewensteiveau.

Als het volume van de ontvanger te hoog staat za de versterker een verrormd signal latent horen hetgeen een defecte versterker en/of luidspreker(s) tot gevolg kan hebben!

Bestea koestiek:

1. U dient altijd de antennne van de ontvanger te konnen zien vanaf uw zenderpositie.
2. De afstand:tussen zender en ontvanger dient zo kort mogelijk te zich.
3. Als de ontvanger twee antennes heeft, dienen ze onder 45^ te worden gezet.
4. Houd de antennes verwijderd van metalen objecten.
5. De antennes mogen elkaar Niet raken of elkaar kruisen.
6. Voordat u het system in het openbaar gebruikt doe dan eerst een test om uit te zoeken waar zich de "dead spots" (plaatsen waar een slechte verbinding met de ontvanger plaats vindt) bevinden. Vermijddezeplaatsen tijdens uw optreden.

PROBLEM OPLOSSEN

PROBLEEM	INDICATOR	OPLOSSING
Geen geluid	Rode zender indicator knippert nicht	Schuiif de POWER ON / OFF-schakelaar maar ON van de zender.Zorg ervoor dat de batterij correct is geplaatst, controllerer de polariteit van de batterij (+/ -). Als batterij goed is geplaatst, deze verrangen door neue batterij.
Geen geluid	Rode zender indicator knippert	Schuiif de MUTE/ON�aal de ON positie van de zender.
Geen geluid	Rode indicator op de ontvanger receiver POWER is UIT.	Wees ervan overtuigt dat de ACadapter goed is gemonteerd op deontvanger. Controller of adapteris aangesloten op eenwandcontactdoos.Controlleer of de wandcontactdoos isvoorien van de juiste spanning.
Geen geluid	Ontvanger signalindicators A/Blichten op.	Draai de volumeregelaar op deontvanger omhoog.Controlleer de bekabelingussen deontvanger en externgeluidsapparatuur.
Geen geluid	Ontvang signalindicators A/B lichten Niet op. Zender en ontvangerPOWER indicator lichten wel op.	Controller of de frequentie van deontvanger en zender gelijk+zijn.Houdt de zenderDICter bij deontvanger.
Geluidsniveau verschift van eenbekabeld instrument.	Ontvanger signalindicators A/Blichten op.	Stel de volumeregelaar opnieuw in.
Vervorming geluidsniveau stijgtgeleidelijk	Ontvanger signalindicators A/B-verlichting en de zender LOWBATTERY lichten op.	Vervang de batterijen van de zender.
Ruis en/of andere hoortbare radiosignalen aanwezig.	Ontvanger signalindicators A/Blichten op.	Identificeren van potentièle bronnenvan storingen (andere RF-bronnen)en deze uitschaken of maakgebruik van een andere frequente.
Tijdelijk verlies van het geluidals de zender door gebiedverplaatst.	Ontvanger signalindicators A/Bgaan UIT bij geen geluid.	Herpositioneren de ontvanger en hetopnieuwuitvoeren van een looptest.Markeer de "dode"pekken envermijd dezegebieden tijdensdeuitvoering.
