Producttype	UHF draadloos microfoonsysteem
Merk	Power Dynamics
Model	PDM661
Frequentiebereik	790 - 812 MHz (onderhevig aan lokale regelgeving)
Aantal kanalen	2 x 1000 selecteerbare UHF-kanalen
Modulatie	FM ±25 kHz
Bereik	Tot 50-100 meter (afhankelijk van omgeving)
Afmetingen ontvanger (B x H x D)	395 x 195 x 45 mm
Afmetingen handzender	245 mm lengte x 50 mm diameter
Afmetingen bodypackzender	83 x 67 x 25 mm
Voeding ontvanger	12-18 Vdc, 500 mA (via meegeleverde adapter)
Voeding zenders	2 x AA 1.5V alkaline batterijen
Audio-uitgang (XLR)	Gebalanceerd, 600 Ohm, 24 mV
Audio-uitgang (6,35 mm jack)	Ongebalanceerd, 3 kOhm, 360 mV
Frequentierespons	25 Hz - 15 kHz ±2 dB
Vervorming (THD)	0.3%
Dynamisch bereik	>100 dB
Squelch-type	Digitale toonvergrendelingssquelch
Antenneaansluitingen	TNC, met 9V DC voor antenneversterker
Rackmonteerbaar	Ja (19") met meegeleverde beugels
Alleen voor binnengebruik	Ja
Reinigingsinstructies	Alleen een droge doek gebruiken; geen oplosmiddelen of vloeistoffen
Veiligheidswaarschuwing	Geen door de gebruiker te onderhouden onderdelen; service uitsluitend door gekwalificeerd personeel

Veelgestelde vragen - PDM661 Power Dynamics

Welk type batterijen gebruikt de zender?

De zenders (zowel handzender als bodypack) hebben 2 x AA 1.5V alkaline batterijen nodig. Gebruik hoogwaardige alkaline batterijen voor de beste prestaties.

Wat is de geschatte batterijduur?

De batterijduur is afhankelijk van gebruik en batterijkwaliteit, maar gaat doorgaans ongeveer 8-10 uur mee met standaard alkaline batterijen. De ontvanger toont een batterijpictogram dat de resterende capaciteit aangeeft, en een knipperend pictogram geeft een bijna lege batterij aan.

Hoe koppel ik de zender met de ontvanger?

Zet eerst de ontvanger aan, houd vervolgens de aan/uit-knop van de zender 2-3 seconden ingedrukt om de code-aanpassingsmodus te openen. De IR-sensor van de ontvanger en de IR-sensor van de zender communiceren wanneer ze minder dan 50 cm van elkaar verwijderd zijn. Druk op TRAN op de ontvanger om de infraroodgegevensoverdracht te starten. Het proces moet binnen 20 seconden worden voltooid.

Wat is het maximale bereik?

Het systeem kan een bereik van 50 tot 100 meter bereiken in open, obstakelvrije omgevingen. Het werkelijke bereik kan variëren door muren, metalen voorwerpen en andere storingen.

Hoe maak ik de microfoon schoon?

Reinig het apparaat alleen met een droge, pluisvrije doek. Gebruik geen reinigingsvloeistoffen, oplosmiddelen of water. Vermijd dat er vloeistoffen in de behuizing komen.

Kan ik dit microfoonsysteem buitenshuis gebruiken?

De handleiding geeft aan dat het alleen voor binnengebruik is. Buitengebruik kan risico's met zich meebrengen door vocht of extreme temperaturen die de apparatuur kunnen beschadigen. Als het buitenshuis wordt gebruikt, bescherm het dan tegen regen en direct zonlicht.

Wat moet ik doen als er storing of ruis is?

Probeer het kanaal of de groep te wijzigen met de SET- en ▲/▼-knoppen op de ontvanger. U kunt ook de squelch-instelling (SQL) aanpassen van 1 tot 50 (fabrieksinstelling). Zorg ervoor dat zowel de ontvanger als de zender op dezelfde frequentie staan.

Kan ik de ontvanger aansluiten op een mengpaneel of versterker?

Ja, de ontvanger heeft gebalanceerde XLR-uitgangen (600 Ohm, 24 mV) en een ongebalanceerde 6,35 mm jack-uitgang (3 kOhm, 360 mV). Gebruik een geschikte audiokabel om aan te sluiten op de ingang van uw mengpaneel of versterker.

Hoe monteer ik de ontvanger in een rek?

Bevestig de meegeleverde rekbeugels aan de zijkanten van de ontvanger met de meegeleverde schroeven. Schuif vervolgens de ontvanger in een standaard 19-inch rek en zet de beugels vast aan de rekrails. Draai de schroeven niet te vast.

Wat dekt de garantie?

De garantie vervalt als het apparaat wordt geopend, aangepast of verkeerd wordt gebruikt. Power Dynamics is niet aansprakelijk voor persoonlijk letsel of schade als gevolg van oneigenlijk gebruik of het negeren van veiligheidswaarschuwingen. Neem voor garantieclaims contact op met uw leverancier met de originele verpakking.

GEBRUIKSAANWIJZING PDM661 Power Dynamics

Hartelijk dank voor de aanschaf van deze Power Dynamics draadloze microfoonkit. Lees de gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

WAARSCHUWING

• Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.
• Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen.
• Bewaar de verpakking zodat u, indien het apparaat defect is, deze in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Apparaat alleen binnenshuis en in niet vochtige ruimtes gebruiken.
• Toestel niet in de buurt van warmtebronnen en of in direct zonlicht gebruiken.
• Zorg ervoor dat er geen kleine objecten of vloeistof in het toestel kunnen binnendringen.
• Toestel alleen reinigen met een licht vochtige stofvrije doek, geen reinigingsmiddelen of oplosmiddelen gebruiken!
• Het toestel bevat buiten de in de gebruiksaanwijzing genoemde onderdelen geen onderdelen die door de gebruiker vervangen of gerepareerd kunnen worden.
• Open nooit zelf het apparaat, laat reparaties over aan gekwalificeerd personeel.
• Verwijder of plaats de netvoeding nooit met natte handen respectievelijk uit en in het stopcontact.
• Voordat het apparaat gerepareerd of onderhouden wordt, dient deze eerst losgekoppeld te worden van de netspanning.
• Bij hergebruik kan condensatiewater gevormd worden; laat het apparaat eerst op omgevingstemperatuur komen.

- Het apparaat buiten bereik van kinderen houden.

- Indien het apparaat dusdanig beschadigd is dat inwendige (onder)delen zichtbaar zijn, mag de stekker NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier.

- Bij onweer altijd de adapter uit het stopcontact halen, zo ook wanneer het apparaat voor langere tijd niet wordt gebruikt.

- Door het gebruik van dit product kan de werking van onvoldoende afgeschermde of gevoelige elektronische apparatuur worden verstoord. Deze storing kan tot ongelukken of beschadiging van uw apparatuur leiden. Controleer daarom voor het inschakelen van dit apparaat of er geen apparatuur in de nabije omgeving is die gevoelig kan zijn voor storingen.

Systeem componenten

Body pack zender ( bestaande uit dasspeld mic., headset mic., of gitaaraansluiting.)

Handmicrofoon

Dual kanaals ontvanger

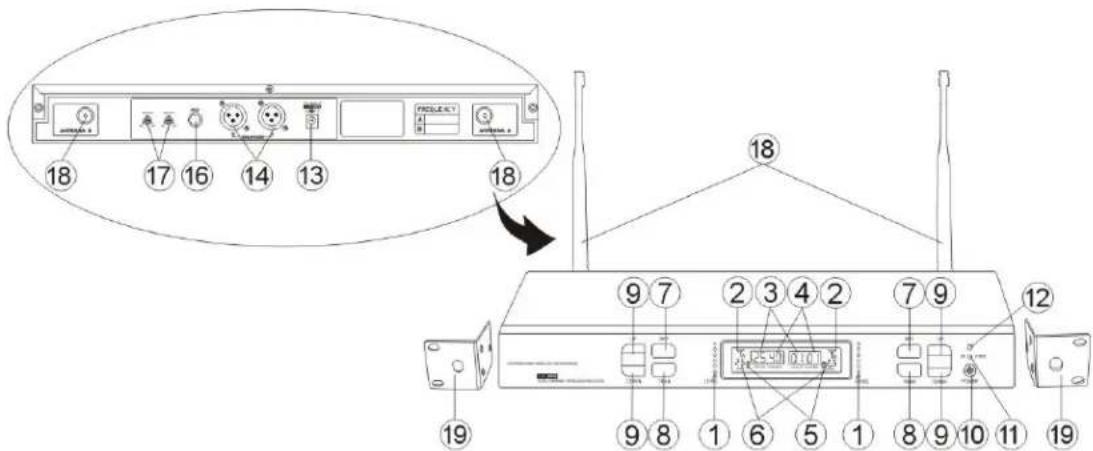

Ontvanger : Bediening

1. Audio niveau indicatie : Geeft het niveau van het audiosignaal weer. Groene indicatie betekent normale weergave terwijl rode indicatie een overbelasting van het signaal weergeeft.

2. Antennesignaal indicatie : Verschijnt aan beide zijden van de display, de sterkte is afhankelijk van welke antenne het sterkste signaal ontvangt.

3. Kanaal-groep indicatie : Geeft de voorgeprogrammeerde groep (25) weer (bandbreedte is 25MHz/groep).

4. Kanaal indicatie : Geeft de frequentiedata weer van de geselecteerde groep ( 40 kanalen- kanaal interval is 25kHz).

5. Batterij indicatie : Geeft de capaciteit van de batterij in de zender weer.

6. Squelch : Geeft SQLdata weer van -100dBm tot -50dBm (1-50).

7. SET toets : Kies Groep/kanaal/SQL en toets SET.

8. TRAN toets : Zendt de data uit punt 7. naar de zender via IR. IR-indicatie op de zender knippert tijdens de overdracht.

9. ▲ en ▼ toetsen: Hiermee zijn de Groep/Kanaal/SQLdata te selecteren.

10. Aan/Uit toets : Hiermee wordt de ontvanger aan/uitgezet.

11. IR/PWR indicatie : Geeft IR functie weer.

12. IR sensor

13. Adapter aansluiting (12-18Vdc)

14. XLR-uit aansluitingen (gebalanceerd)
15. Volumeregelaar
16. Jack 6.35mm uitgang (ongebalanceerd)
17. Squelch : 2 regelaars kanaal A/B om de signaalkwaliteit te verbeteren en de ruis te onderdrukken. De regeling is door de fabrikant gepre-set.
18. Antenne TNC connectoren (ingangen): De antennes zijn hierop aan te sluiten. Tevens zijn de connectoren voorzien van een 9Vdc uitgang om eventueel een antenne-versterker op aan te sluiten.
19. 19" Rack bevestigingsbeugels. De beugels zijn tevens voorzien van een gat waar de antennes op aangesloten kunnen worden waardoor ze middels verlengkabeltjes (179.119 bestel nummer) aan de voorkant komen te zitten ivm rackmontage.

Handmicrofoon functies

1. Beschermrooster : Voor bescherming van het element.
2. IR ontvanger
3. IR indicatie voor data.
4. Mute indicatie : Brandt wanneer op Mute is gedrukt.
5. Batterij indicatie : Groen geeft normale situatie weer, Rood geeft weer dat de batterij vervangen moet worden.
6. Aan/Uit toets
7. Batterij : 2x AA 1.5V alkaline
8. Batterijkap

Bodypack zender functies

1. Antenne : Plaats de flexibele antenne op de zender
2. IR/Mute indicatie : Groen betekent wachtend op een code. Rood geeft Mute mode weer. Als de indicator uit is, is het systeem normaal in bedrijf.
3. Power batterij indicatie : Rood geeft een lage batterijspanning weer.
4. Power Aan/Uit toets.
5. Ingangsconnector voor Dasspeld/Hoofdband/Gitaar – aansluiting.
6. IR sensor.
7. Batterijdeksel.
8. Audio regelaar voor het regelen van de audio gevoeligheid.

Systeem aansluitingen

1. Netaansluiting : Sluit de adapter aan op het lichtnet (230Vac/50Hz) en plaats de voedingsplug in de ontvanger op de achterzijde.

1. Antenne aansluiting : Sluit de 2 antennes aan op de connectoren.

1. Audio aansluiting : Sluit de audio-apparatuur aan op de ontvanger.

Zender aansluitingen

1. Dasspeld-microfoon aansluiting.

1. Hoofdband microfoon aansluiting.

1. Plaatsen van de batterij.

Bediening van de ontvanger ( het kiezen van kanalen)

1. Zet eerst de ontvanger aan en dan pas de zender.

1. Kanaal Set up : Toets de SET toets, de Kanaal-display knippert.

Toets ▲ of ▼ om een kanaal te selecteren.

1. Als de code moet worden ingesteld (kanaal afstellen) ga dan naar de code mode (zie verder op in de handleiding). Na +/- 20 seconden gaat het IR groene led uit, ga dan uit de mode. De MUE/BAT Led's gaan aan die aangeven dat de microfoon in Mute-mode komt. Wanneer de code niet behoeft te worden ingesteld, druk dan 1 seconde op de Power-toets en de microfoon is bedrijfsklaar.

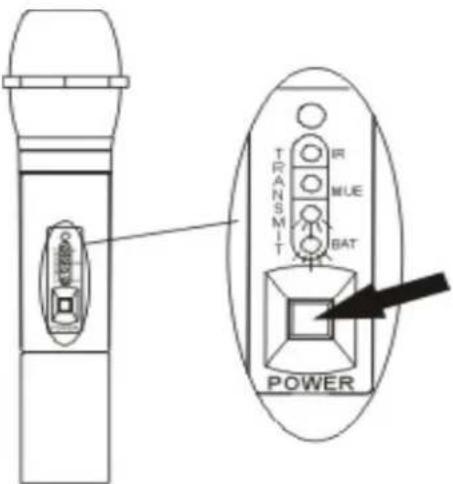

2. Wanneer 1 seconde op Power wordt gedrukt gaat het BAT-Ledje aan om in in-bedrijf mode te komen.

Bodypack bediening

Zet eerst de ontvanger aan. Zet pas de microfoon aan als het gewenste kanaal is geset

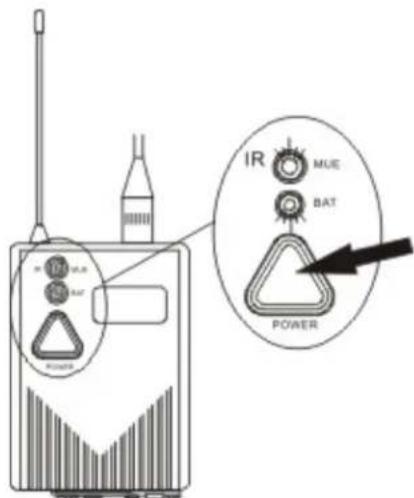

1. Houd de Power-toets 2 a 3 seconden vast, de code wordt door de ontvanger opgeslagen, IR/MUE/BAT Led's gaan branden en het hoogfrequent signaal van de microfoon kan worden verzonden.

IR/MUE is groen Power toets vasthouden

1. Als de code moet worden ingesteld (kanaal afstellen) ga dan naar de code mode (zie verder op in de handleiding). Na +/- 20 seconden gaat het IR groene led uit, ga dan uit de mode. De MUE/BAT Led's gaan aan die aangeven dat de bodypack in Mute-mode komt. Wanneer de code niet behoeft te worden ingesteld, druk dan 1 seconde op de Power-toets en de bodypack is bedrijfsklaar.

IR/MUE is rood Power toets 1 sec. vasthouden

1. Wanneer 1 seconde op Power wordt gedrukt gaat het BAT-Ledje aan om in in-bedrijf mode te komen.

Power toets 1 sec. vasthouden

Code mode

Het instellen van de code kan maar één keer. De data van een kanaal wordt voor altijd opgeslagen. De code moet binnen 20 seconden na het inschakelen van de zender worden opgeslagen anders gaat het groene IR Ledje uit en komt de zender in Mute-mode. Omdat dit systeem op 2 verschillende frequentiebanden werkt moet de code twee maal worden ingesteld voor zowel kanaal A als B.

Kanaal A

Druk 2 a 3 seconden op de Power-toets van de ontvanger en daarna 2 a 3 seconden op de Power-toets van de zender.

Power-toets 2 a 3 seconden vasthouden. Eerst de ontvanger inschakelen.

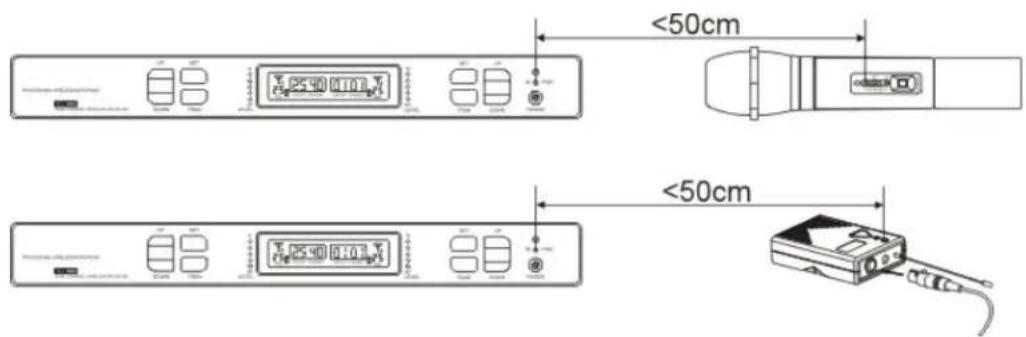

Zorg ervoor dat de zender binnen 50cm van de ontvanger gehouden moet worden.

Druk op de TRAN-toets van de ontvanger, de IR/PWR indicatie knippert ten teken dat beiden in de code-mode komen.

Handmicrofoon :

Wanneer de zender de ontvangen code accepteert van de ontvanger zal het volgende te zien zijn:

De IR indicatie op de zender gaat uit ten teken dat de synchronisatie is voltooid en de zender komt in Mute-mode (MUE/BAT brandt). Druk nu 1 seconde op Power en de zender komt in bedrijfsmode. Gebeurt dit niet dan is de synchronisatie mislukt en moet deze opnieuw worden gedaan.

Bodypack zender :

Wanneer de zender de ontvangen code accepteert van de ontvanger zal het volgende te zien zijn:

Wanneer de groene IR led uitgaat en de rode MUE led gaat aan is de synchronisatie voltooid en komt de zender in Mute-mode (MUE/BAT brandt). Druk nu 1 seconde op Power en de zender komt in bedrijfsmode. Gebeurt dit niet dan is de synchronisatie mislukt en moet deze opnieuw worden gedaan.

Kanaal B

Op de Power-toets van de ontvanger drukken hoeft niet meer omdat zowel Kanaal A als B dezelfde voeding hebben. Druk nu 2 a 3 seconden op de Power-toets van de andere zender (B) om de code instelling hiervoor door te voeren.

Zorg ervoor dat de zender binnen 50cm van de ontvanger gehouden moet worden.

Druk op de TRAN-toets van de ontvanger, de IR/PWR indicatie knippert ten teken dat beiden in de code-mode komen.

Blader terug naar de informatie over "Handmicrofoon" en "Bodypack zender" voor het voltooien van de code-mode instelling.

Batterij capaciteit controleren

Als de ontvanger en de zender ingeschakeld zijn, nadat de code instelling is voltooid, kan 1 seconde op de power-toets van de zender gedrukt worden (BAT Led brandt). Kijk naar de bars op de LED-bar van de display. 3 bars geeft aan dat de batterij vol is en bij 1 bar is de batterij leeg. Als de batterij-indicatie knippert is de batterij vermoedelijk stuk.

Positioneer de hoekstukken en zet deze vast met de meegeleverde schroeven. Draai deze niet te vast. Laat de ontvanger in het rack glijden en monteer deze met de meegeleverde schroeven.

Het beschikbare frequentiegebied is 790-812MHz. De werkfrequentie is per land afhankelijk van de daar geldende richtlijnen.

Het bereik van dit systeem is ongeveer 50-100 meter (optimaal) afhankelijk van de omstandigheden.

Het frequentiebereik is 25Hz-15kHz 2dB.

2x 1000 te kiezen UHF kanalen.

PLL synthesizer

Digitaal tone-lock squelch.

Ontvanger :

Impedantie ....50 Ohm

Nom. Ingangsniveau ....-95 tot -30dBm

Max. Ingangsniveau....+6dBm (-20dBm aanbevolen)

Audio uit – XLR (600 Ohm) 24mV

Audio uit – Jack 6.35mm(3kOhm).... 360mV

Zender :

Uitgangsvermogen....10mW

Beeld rejectie 80dB typical

Spurious rejectie 75dB typical

Vervorming.... 0.3%

Voeding :

Zenders....2 x AA 1.5V

Bedrijfstemperatuur....-20°C-49°C

Afmetingen:

Afgedankte artikelen !!

Raadpleeg eventueel www.nvmp.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl .

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het niet in acht nemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

0678

Momenteel te gebruiken in NL-B-D; wacht op Digitale Dividend Band

D

Bedrijvenpark Twente 415

7602 KM - ALMELO

Tel: [phone]

Fax : [phone]

The Netherlands

Product number: 179.100 / 179.102 / 179.104
