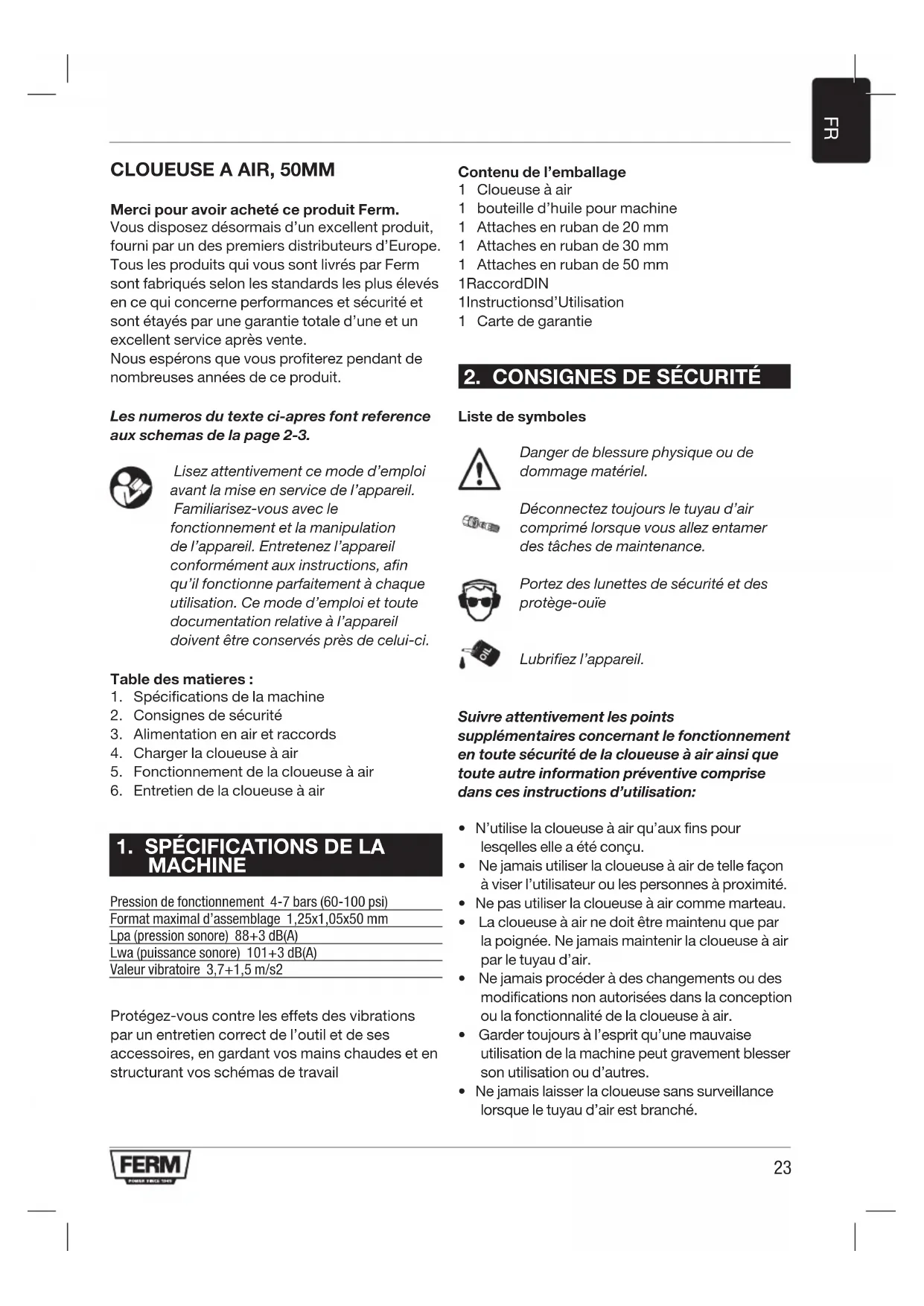

MODE D'EMPLOI ATM1044 Ferm

Merci pour avoir acheté ce produit Ferm.

Vous disposez désormais d'un excellent produit, fourni par un des premiers distributeurs d'Europe. Tous les produits qui vous sont livrés par Ferm sont fabriqués selon les standards les plus élevés en ce qui concerne performances et sécurité et sont étayés par une garantie totale d'une et un excellent service après vente.

Nous espérons que vous profiterez pendant de nombreuses années de ce produit.

Les numeros du texte ci-apres font reference aux schemas de la page 2-3.

Lisez attentivement ce mode d'emploi avant la mise en service de l'appareil. Familiarisez-vous avec le fonctionnement et la manipulation de l'appareil. Entretenez l'appareil conformément aux instructions, afin qu'il fonctionne parfaitement à chaque utilisation. Ce mode d'emploi et toute documentation relative à l'appareil doivent être conservés près de celui-ci.

Table des matieres :

1. Spécifications de la machine
2. Consignes de sécurité
3. Alimentation en air et raccords
4. Charger la cloueuse à air
5. Fonctionnement de la cloueuse à air
6. Entretien de la cloueuse à air

1. SPÉCIFICATIONS DE LA MACHINE

Pression de fonctionnement 4-7 bars (60-100 psi)

Format maximal d'assemblage 1,25x1,05x50 mm

Lpa (pression sonore) 88+3 dB(A)

Lwa (puissance sonore) 101+3 dB(A)

Valeur vibratoire 3,7+1,5 m/s2

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

Contenu de l'emballage

1 Cloueuse à air
1 bouteille d'huile pour machine
1 Attaches en ruban de 20 mm
1 Attaches en ruban de 30 mm
1 Attaches en ruban de 50 mm

1RaccordDIN

1 Instructionsd'Utilisation

1 Carte de garantie

2. CONSIGNES DE SÉCURITÉ

Liste de symboles

Danger de blessure physique ou de dommage matériel.

Déconnectez toujours le tuyau d'air comprimé lorsque vous allez entamer des tâches de maintenance.

Portez des lunettes de sécurité et des protège-ouiée

Lubrifiez l'appareil.

Suivre attentivement les points supplémentaires concernant le fonctionnement en toute sécurité de la cloueuse à air ainsi que toute autre information préventive comprise dans ces instructions d'utilisation:

• N'utilise la cloueuse à air qu'aux fins pour lesqelles elle a été conçu.
• Ne jamais utiliser la cloueuse à air de telle façon à viser l'utilisateur ou les personnes à proximité.
• Ne pas utiliser la cloueuse à air comme marteau.
• La cloueuse à air ne doit être maintenu que par la poignée. Ne jamais maintenir la cloueuse à air par le tuyau d'air.
• Ne jamais procéder à des changements ou des modifications non autorisées dans la conception ou la fonctionnalité de la cloueuse à air.
• Garder toujours à l'esprit qu'une mauvaise utilisation de la machine peut gravement blesser son utilisation ou d'autres.
• Ne jamais laisser la cloueuse sans surveillance lorsque le tuyau d'air est branché.

- Ne jamais utiliser la cloueuse à air lorsqu'il ne porte aucune étiquette d'avertissement lisible.

Règles de sécurité spéciales

• Si l'appareil doit fonctionner à pleine charge, en continu, à la pression de fonctionnement maximum, dans une pièce close, assurez-vous que la température ambiante ne dépasse pas +25°C.
• Pour assurer un bon fonctionnement à long terme, il est recommandé de faire fonctionner le compresseur sous une charge de 70% au maximum sur une heure.
• Avant de dévisser tout branchement connecté au réservoir, contrôlez que celui-ci est entièrement décompressé.
• Il est interdit de percer des trous dans le réservoir, d'y faire des soudure, ou de le déformer exprès.
• Retirez toujours la fiche de la prise avant d'agir sur le compresseur de quelle façon que ce soit.
• Ne dirigez jamais un jet d'eau ni un jet de matière inflammable sur le compresseur.
• Ne placez aucun objet inflammable à proximité du compresseur.
• Pendant que l'appareil n'est pas en usage, mettez le régulateur de pression sur "0".
• Ne dirigez jamais le jet d'air comprimé sur une personne ni sur un animal.
• Ne transportez jamais le compresseur tandis que le réservoir est sous pression.
• Attention: certaines parties du compresseur, comme le piston et les tuyaux de transmission, peuvent atteindre des températures très élevées. Faites attention à ne pas les toucher pour ne pas vous brûler.
• Pour transporter le compresseur, soulevez-le sur un chariot ou par les poignées destinées à cet usage.
• Les enfants et les animaux ne doivent pas entrer dans la zone de fonctionnement de l'appareil.
• Si vous utilisez le compresseur pour diffuser de la peinture:

a) Ne travaillez pas dans une pièce close, ni à proximité d'une flamme nue.

b) Assurez-vous que l'endroit où vous travaillez possède une ventilation adéquate.

c) Protégez-vous le nez et la bouche au moyen d'un masque approprié.

- N'utilisez pas le compresseur si le câble d'alimentation ou la fiche est endommagé;

faites appel à un service d'entretien reconnu pour les faire remplacer par une pièce d'origine.

• Lorsque le compresseur est placé sur une surface surélevée par rapport au sol, il doit être solidement amarré pour qu'il ne puisse tomber pendant qu'il est en marche.
• Ne mettez pas les mains, ni aucun objet, à l'intérieur des grilles de protection, pour ne pas vous blesser ni endommager le compresseur.
• N'utilisez pas le compresseur comme objet contondant contre des personnes, des animaux ni des objets, pour éviter de graves dommages.
• Si le compresseur n'est plus en usage, débranchez toujours la fiche de la prise.
• Les tuyaux utilisés pour l'air comprimé doivent toujours être adaptés à la pression maximum du compresseur. N'essayez jamais de réparer un tuyau endommagé.

3. ALIMENTATION EN AIR ET RACCORDS

Ne jamais utiliser d'oxygène, de gaz inflammables ou d'air comprimé issu de bouteilles de gaz pour alimenter en pression cette machine en raison du risque d'explosion et du risque de blessure grave que cela pourrait engendrer.

Raccords rapidement detachables

Brancher le tuyau d'air à la machine en utilisant un raccord QD (quick-détachable, rapidement détachable). Le raccord QD coupe également la pression en air appliqué à l'outil lorsqu'il est débranché.

Tuyaux d'air

Les tuyaux d'air doivent être capables de supporter une pression minimale de 10 bars. Le tuyau d'alimentation en air doit être équipé d'un raccord QD permettant de se « déclipser » rapidement de la cloueuse à air.

Air comprime

N'utiliser pour cet outil que de l'air comprimé régulé et propre.

Regulateur de pression

Pour garantir un fonctionnement en toute sécurité de la cloueuse à air, un régulateur de pression

agissant de 4 à 7 bars permet de réguler la pression de travail.

Ne pas connecter la cloueuse à air sur une pression d'air pouvant dépasser les 10 bars car cela pourrait endommager l'outil et pourrait également engendrer de grave blessure.

Pression de fonctionnement

Ne jamais dépasser la pression maximale recommandée sous risque de provoquer une accélération de l'usure de l'outil. L'alimentation en air doit être suffisante pour maintenir la pression de travail de l'appareil. Si la pression diminue, l'énergie motrice de la cloueuse à air est réduite. Consulter les « SPECIFICATIONS TECHNIQUES » pour la pression de travail de la cloueuse à air.

Separateur huile et eau

La saleté et l'eau dans l'alimentation en air sont les principaux responsables de l'usure sur les outils pneumatiques. Un séparateur eau et huile permet de garantir une pression d'air propre pour assurer de meilleures performances et diminuer l'usure sur la cloueuse à air. Le séparateur huile eau doit être régulièrement nettoyé pour pouvoir effectivement fournir une pression d'alimentation en air propre à l'outil. Consulter les instructions du fabricant pour la maintenance à réaliser sur le séparateur d'eau et d'huile. Un filtre contaminé et obturé va entraîner une réduction de pression, ce qui va avoir une incidence négative sur les performances de la cloueuse à air.

4. CHARGER LA CLOUEUSE A AIR

Lors de l'utilisation de la machine, porter toujours des lunettes de protection conformes à la spécification ANSI et qui offre une protection frontale et latérale en cas d'objets projetés lors du chargement, du fonctionnement et des opérations de maintenance réalisées sur la cloueuse à air. Des attaches et des éclats projetés peuvent engendrer de graves blessures.

Remarque: Des lunettes sans écrans latéraux et protection faciale n'offrent pas suffisamment de protection.

Chargement avec des clous

Fig.5

• Débrancher le tuyau d'air
- Défaire le taquet à clous et le tirer le long du guide à clous.
- Insérer une rangée la clous dans le chargeur.
- Charger les clous en dirigeant les pointes vers le haut.
- Faire rentrer à nouveau le guide à clous dans le chargeur et verrouiller le taquet à Clous.
- Rebrancher le tuyau d'air à la cloueuse à air.

5. FONCTIONNEMENT DE LA CLOUEUSE A AIR

Lors de l'utilisation de la machine, porter toujours des lunettes de protection conformes à la spécification ANSI et qui offre une protection frontale et latérale en cas d'objets volants lors du chargement, du fonctionnement et des opérations de maintenance réalisées sur la cloueuse à air. Des attaches et des éclats projetés peuvent engendrer de graves blessures.

Avant d'utiliser un assembleur à air

• Lire les instructions générales relatives à la sécurité et les avertissements compris dans ces instructions concernant une utilisation avec précaution.
• Se référer aux spécifications précédentes dans ces mêmes instructions concernant les conditions de bon fonctionnement de la cloueuse à air.

Assurez-vous que la cloueuse est correctement lubrifiée avant de l'utiliser la première fois.

Functionnement de base pour la cloueuse à air Fig.1 - 4

Un vérin actionné par de l'air comprimé actionne la cloueuse à air. Les illustrations 1-4 sur la page 2 + 3 indique comment fonctionne la cloueuse à air.

Mode operatoire

Activer par un déclencheur

Appuyer sur le déclencheur pour activer la cloueuse à air. Chaque pression supplémentaire

sur le déclencheur augmente la vitesse de pénétration de la cloueuse à air.

Tenir vos mains bien à distance de la tête de la cloueuse. Ne jamais pointer la cloueuse à air vers une personne ou un animal.

Retrait de clous bloqués

Fig. 6

Avant de tenter de retirer un clou coincé, assurez-vous que la cloueuse à air est déconnectée de l'alimentation en air.

Pour retirer un clou coincé, procédez comme suit:

1. Respectez la procédure du compresseur pour arrêter et relâchez la pression d'air.
2. Débranchez le tuyau de l'alimentation d'air
3. Apuyez et maintenez le bouton d'arrêt de la poignée.
4. Faites glisser le couvercle de la poignée à nouveau et retirez les clous de la poignée.
5. Le clou coincé est ensuite libéré.

Si le clou coincé n'est pas libéré, procédez de la manière suivante.

1. Laissez le couvercle du chargeur ouvert, serrez les trois vis à tête hexagonale (A).

Ne les retirez pas!

Faites glisser le couvercle du percuteur vers l'avant et retirez-le de l'avant de la cloueuse à air.

1. Faites sortir le clou coincé avec des tenailles ou un outil similaire, si nécessaire.
2. Remplacez le couvercle du percuteur, faites-le glisser à nouveau et serrez les vis à tête hexagonale sur l'avant du boitier.

Controller le fonctionnement de la cloueuse à air

Déposer toutes les clous de la cloueuse à air avant de réaliser son inspection.

• Maintenir l'outil fermement par la poignée, sans placer le doigt sur le déclencheur.
• Placer la tête à clous de l'outil contre la surface de travail.
• Appuyer sur le déclencheur pour voir apparaître la tige de rivetage du marteau. Relâcher le déclencher : le cycle est terminé.

A chaque pression du déclencheur, la cloueuse à air effectue un cycle complet.

6. ENTRETIEN DE LA CLOUEUSE A AIR

Lorsque vous pratiquez des opérations de maintenance sur la cloueuse à air, prendre compte des avertissements indiqués dans ces instructions d'utilisation et être particulièrement prudent lors de la résolution de problème sur la cloueuse à air.

Remplacement des pièces

Remplacer les pièces lorsque cela est nécessaire en utilisant des pièces d'origine. Ne pas utiliser d'autres pièces ne pouvant pas être aussi performantes que les pièces d'origine dans cet outil.

Depannage

1. Fuite d'air au niveau du logement du levier d'oxygène de coupe

• Joint torique fissuré ou cassé.
- Remplacer le joint torique.

1. Fuite d'air au niveau de la goupille de la soupape du déclencheur

2. Joint torique ou joints fissurés ou cassés

3. Remplacer le joint torique/joints.

4. Fuite d'air au niveau de la tête à clou, bâti

5. Desserrer les vis de la tête à clous.

6. Les resserrer et contrôler à nouveau.
   • Joint torique fissuré ou cassé.
7. Remplacer le joint torique.
   •Pistonfissuré/usé.

8. Remplacer le piston.

9. Fuite d'air au niveau de la tête, bâti

• Joint statique fissuré.
- Remplacer le joint statique.
- Soupape en tête de piston fissurée/usée.
- Remplacer le piston.
- Desserrer les vis au niveau de la tête.
- Les resserrer et contrôler à nouveau.

5. La cloueuse n'entraîne pas les clous / tige de rivetage ne retourne pas complètement en position de repos

• Verser un peu d'huile légère (WD-40 / huile pour machine à coudre) dans le connecteur d'admission d'air de la cloueuse
• Armer la cloueuse pendant quelques minutes avec un chargeur vide. La tige de rivetage retourne librement en position et le problème est résolu

6. La cloueuse à air ne fonctionne plus

• Alimentation en air insuffisante.
• Contrôler l'alimentation principale en air / le compresseur.
• La machine est sèche, lubrification insuffisante.
• Appliquer de l'huile lubrifiante pour outils pneumatiques.
• Joint torique au niveau de soupape de tête, usé.
• Remplacer les joints toriques.
  • Ressort du vérin cassé.
• Remplacer le ressort du cylindre.
• Soupape de la tête coincée dans la tête.
  •Démonter/Contrôler/Lubrifier

7. Manque de puissance d'entraînement

• La machine est sèche, lubrification insuffisante.
• Appliquer de l'huile lubrifiante pour outils pneumatiques.
• Ressort cassé au fond du cylindre.
• Remplacer le ressort au niveau de la tête.
• Joint torique ou joints fissurés ou cassés.
• Remplacer le joint torique/joints.
  • Tête à clous bloquée.
• Contrôler le piston, le ressort de la soupape au niveau de la tête.
• Ensemble déclencheur usé/présente des fuites.
• Remplacer l'ensemble déclencheur.
• Saleté et graisse accumulée dans le mécanisme d'entraînement.
• Démonter le mécanisme entraînement/tête à clous et le nettoyer.
• Le cylindre n'est pas bien installé sur le piston inférieur.
  • Démonter et remonter correctement.
• Soupape au niveau de la tête sèche.
  • Démonter et lubrifier.
  • Pas assez de pression de travail.
• Contrôler l'alimentation principale en air / le compresseur.

8. Clous irrégulière, alimentation interrompue

•Pistonusé.

• Remplacer le piston.
• Saleté et graisse accumulée dans le mécanisme d'entraînement.
• Démonter le mécanisme entraînement/tête à clous et le nettoyer.

- Alimentation en air restreinte, début d'air insuffisant dans le raccord rapidement détachable.

- Remplacer le raccord rapidement détachable.

- Joint torique du piston - Remplacer le joint torique, contrôler le mécanisme d'entraînement.

- La machine est sèche, lubrification insuffisante.

- Appliquer de l'huile lubrifiante pour outils pneumatiques.

- Ressort de la pression d'alimentation du chargeur endommagé.

- Remplacer le ressort.

- Faible pression d'air. - Contrôler l'alimentation en air de l'outil.

- Clous trop courte pour cet outil.

- N'utiliser que des clous adaptées.

- Plie les clous. - Ne plus utiliser ces clous.

- Clous de mauvaise taille. - N'utiliser que des clous adaptées.

- Joint statique au niveau la tête présentant des fuites.

- Serrer les vis / remplacer le joint statique.

- Joint torique de la soupape de l'enclencheur fissuré/

- Remplacer le joint torique.

• Goupille d'entraînement cassée.

- Remplacer la goupille d'entraînement (contrôler le joint torique du piston).

- Chargeur sec, sal. - Nettoyer et lubrifier en utilisant de l'huile pour outils pneumatiques.

- Chargeurusé.

• Remplacer le chargeur.
• Guide à clous usé.
• Remplacer le chargeur.
• Clous de mauvaise taille.
• N'utiliser que des clous adaptées et de bonne taille.
• Plie les clous.
• Ne plus utiliser ces clous.

- Goupille d'entraînement cassée. Remplacer la goupille d'entraînement.

Pratique de travail lors des operations de maintenance

Lorsque vous réparer un assembleur à air, veuillez prendre soin de nettoyer et de lubrifier les pièces intérieures. Utiliser de l'huile Parker "O-Lube" ou équivalent pour tous les joints toriques. Déposer de l'huile O-Lube sur tous les joints toriques avant de remonter l'outil. Appliquer légèrement de l'huile sur toutes les pièces mobiles et les goupilles. Pour finir, et après le remontage complet, verser quelques gouttes de lubrifiant pour outils pneumatiques dans le raccord d'alimentation en air avant de commencer à tester l'outil.

Pression d'air et volume

Le volume d'air est tout aussi important que la pression d'air. Le volume d'air fourni à la cloueuse à air peut être insuffisant en raison de raccords défectueux et de tuyaux pincés, ou en raison d'une contamination et de présence d'eau dans le système. La conséquence d'un débit en air restreint est que la cloueuse à air reçoit un volume d'air non adéquat, même si la pression d'air indiquée est élevée. Cela va entraîner un mauvais fonctionnement en réduisant la puissance d'entraînement. Avant de commencer le dépannage, inspecter d'abord la ligne entre le compresseur et la cloueuse à air pour trouver des raccords pincés, des tuyaux enroulés ou tout autre chose pouvant empêcher un débit suffisant d'air vers l'appareil.

Lubrification

La lubrification fréquente mais non excessive est essentielle pour un fonctionnement optimal. L'huile injectée depuis un graisseur atomatiseur va lubrifier les pièces internes en continu. Utiliser un lubrifiant pour outils pneumatique, tel que Mobil Velocite #10, ou équivalent. N'utiliser pas d'huile de nettoyage ou d'additifs, car ce type de lubrifiants peuvent accélérer l'usure des joints et des bords de pièces dans l'outil, entraînant de faibles performances et des opérations fréquentes de maintenance.

Veuillez utiliser de l'huile Airline pour la lubrification de l'air comprimé d'alimentation de l'cloueuse

pneumatique.

Lorsqu'il n'y a pas de graisseur automatiseur, ajouter de l'huile depuis le raccord QD une ou deux fois par jour, lorsque vous utilisez l'appareil. Quelques gouttes d'huile à chaque fois suffisent. Trop d'huile implique simplement son accumulation dans l'appareil, ce qui se remarque lors de l'assemblage.

Utilisation par temps froid

Par temps froid, température avoisinant les 0 degré, l'humidité dans la tuyauterie d'air peut geler, ce qui rend l'utilisation de l'appareil impossible. Nous recommandons l'utilisation d'un lubrifiant spécial hiver pour outils pneumatiques, ou l'utilisation permanente d'anti-gel (glycol) comme lubrifiant lorsque les températures sont trop basses.

Ne pas stocker l'outil dans un environnement froid afin d'éviter le gel et la formation de glace sur les soupapes et les mécanismes de fonctionnement, ce qui peut engendrer le mauvais fonctionnement de l'appareil.

Remarque: Certains liquides déshydratant pour les tuyauteries à air sont nocifs pour les joints toriques et les joints. Ne pas utiliser ces liquides à faibles températures dans être certain de leur compatibilité.

ENVIRONMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

GARANTIE

Pour les conditions de garantie, veuillez vous référer à la carte de garantie fournie séparément. PNEUMATIKUS SZEGBELÖVÖ, ATM1044

PNEUMATIKUS SZEGBELÖVÖ, 50MM

Vibrace 3,7 + 1,5 m/s2
