Produkta veids	Pneimatiskais skavotājs
Zīmols	Ferm
Modelis	ATM1044
Izmantošana	Montāžas stiprināšana (naglas un skavas)
Darba spiediens	4-7 bāri (60-100 psi)
Maksimālais montāžas izmērs	1,25 x 1,05 x 50 mm
Skaņas spiediena līmenis (Lpa)	88+3 dB(A)
Skaņas jaudas līmenis (Lwa)	101+3 dB(A)
Vibrācijas vērtība	3,7+1,5 m/s²
Barošana	Saspiests gaiss (neizmantot skābekli vai viegli uzliesmojošu gāzi)
Eļļošana	Pneimatisko instrumentu eļļa (Mobil Velocite #10 vai līdzvērtīga)
Apkope	Regulāri tīrīt un eļļot, pārbaudīt blīvgredzenus
Drošība	Valkāt aizsargbrilles, atvienot gaisu pirms apkopes, nevērst pret cilvēkiem
Iepakojuma saturs	1 skavotājs, 1 eļļas pudele, stiprinājumi 20/30/50 mm, 1 DIN savienotājs, rokasgrāmata, garantijas karte
Svars	Aptuveni 1,2 kg
Izmēri (G x P x A)	Aptuveni 250 x 200 x 80 mm
Savienotāja tips	QD savienotājs (ātri atvienojams)
Darba temperatūra	Nepārsniegt 25°C nepārtraukti, izvairīties no sasalšanas
Garantija	Skatīt pievienoto garantijas karti

Bieži uzdotie jautājumi - ATM1044 Ferm

Kā ievietot naglas skavotājā?

Atvienojiet gaisa šļūteni. Atskrūvējiet naglu fiksatoru un pavelciet to pa vadotni. Ievietojiet naglu rindu padevējā, vēršot smailes uz augšu. Aizveriet vadotni un nofiksējiet fiksatoru. Pievienojiet šļūteni.

Ko darīt, ja nagla iestrēgst?

Atvienojiet gaisa padevi. Atbrīvojiet spiedienu. Nospiediet roktura apturēšanas pogu. Atveriet padevēja vāku un izņemiet naglas. Ja nagla joprojām ir iestrēgusi, atskrūvējiet sešstūra skrūves uz galvas, noņemiet triecienmehānisma vāku un izvelciet naglu ar knaiblēm.

Kādu gaisa spiedienu izmantot?

Ieteicamais darba spiediens ir 4 līdz 7 bāri (60-100 psi). Nekad nepārsniedziet 10 bārus, lai nesabojātu instrumentu.

Kā eļļot instrumentu?

Izmantojiet pneimatisko instrumentu eļļu, piemēram, Mobil Velocite #10. Pievienojiet dažus pilienus gaisa savienotājā vienu līdz divas reizes dienā, ja jums nav automātiskā smērētāja. Pārāk daudz eļļas var uzkrāties.

Kāpēc instruments nedarbojas?

Pārbaudiet gaisa padevi un spiedienu. Ja instruments ir sauss, ieeļļojiet to. Nolietoti blīvgredzeni vai salauzta atspere var būt cēlonis. Skatiet rokasgrāmatas traucējummeklēšanas sadaļu.

Kādi drošības pasākumi jāievēro?

Vienmēr valkājiet aizsargbrilles ar sānu aizsargiem. Nekad nevērsiet instrumentu pret cilvēkiem vai dzīvniekiem. Atvienojiet gaisa šļūteni pirms jebkādas apkopes. Neizmantojiet skābekli vai viegli uzliesmojošu gāzi.

Kā tīrīt instrumentu?

Atvienojiet gaisu. Izjauciet nepieciešamās daļas (galva, padevējs) un notīriet tās ar sausu drānu. Neizmantojiet agresīvus šķīdinātājus. Pēc tīrīšanas ieeļļojiet.

Vai varu izmantot citas gāzes, nevis saspiestu gaisu?

Nē, izmantojiet tikai tīru un regulētu saspiestu gaisu. Skābeklis, viegli uzliesmojošas gāzes vai gāzes baloni var izraisīt sprādzienu un nopietnus savainojumus.

Ko darīt aukstā laikā?

Aukstā laikā (tuvu 0°C) mitrums var sasalt caurulēs. Izmantojiet īpašu ziemas smērvielu pneimatiskajiem instrumentiem vai saderīgu antifrīzu. Neuzglabājiet instrumentu aukstā vidē.

Kādas naglas izmantot?

Izmantojiet naglas vai skavas, kas atbilst maksimālajam izmēram 1,25 x 1,05 x 50 mm. Neizmantojiet saliektas, nepareiza izmēra vai bojātas naglas, lai izvairītos no iestrēgšanas.

LIETOŠANAS INSTRUKCIJA ATM1044 Ferm

Paldies, ka iegādājāties šo Ferm produktu.

Tādējādi jums tagad ir lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filozofijas pamatā ir aī izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā 3 gadu garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

Tekstā redzamie skaitli atbilst attēliem

2.-3. lappusē

Rūpīgi izlasiet šo rokasgrāmatu pirms iekārtas ekspluatācijas. Pārliecinieties, ka jūs ziniet iekārtas darbības principu un ekspluatācijas noteikumus. Veiciet iekārtas apkopi saskaņā ar instrukcijām un pārbaudiet, vai tā darbojas pareizi. Uzglabājiet šo rokasgrāmatu un citus pievienotos dokumentus kopā ar iekārtu.

Saturs

1. Tehniskie dati
2. Drošības norādījumi
3. Gaisa padeve un savienojumi
4. Pneimatiskās naglošanas pistoles uzpildīšana
5. Pneimatiskās naglošanas pistoles ekspluatācija
6. Pneimatiskās naglošanas pistoles apkope

1. TEHNISKĀ SPECIFIKĀCIJA

Gaisa spiediens 4-7 bāri (60-100 psi)

Maks. naglu izmērs 1,25 x 1,05 x 50 mm

Lpa (skañas spiediena limenis) 88+3 dB(A)

Lwa (akustiskās jaudas līmenis) 101+3 dB(A)

Vibrācijas vērtība 3,7+1,5 m/s2

Sargājiet sevi no vibrācijas iedarbības, apkopjot instrumentu un tā piederumus, uzturot rokas siltas un organizējot darba paradumus

lepakojuma saturs

1 Pneimatiskā naglošanas pistole
1 Mehānisma ellas pudele
1 Stiprinājumu lente 20 mm
1 Stiprinājumu lente 30 mm

1 Stiprinājumu lente 50 mm
1 Lietošanas instrukcijas
1 Garantijas talons

2. DROŠĪBAS NORĀDĪJUMI

Simbolu skaidrojums

Norāda uz potenciāliem miesas bojājumiem, dzīvības apdraudējumu vai iekārtas salaušanas risku, ja netiek ievērotas lietotāja instrukcijas norādījumi.

Apkopes laikā vienmēr atvienojietgaisa šlūteni.

Izmantojiet ausu un acu aizsarglidzeklus

leeIlojiet ieri ci

Rūpīgi ievērojiet tālākminētos drošas pneimatiskās naglošanas pistoles lietošanas papildu punktus.

• Izmantojiet pneimatisko naglošanas pistoli tikai tam paredzētajam mērķim.
• Nekad neizmantojiet pneimatisko naglošanas pistoli veidā, kas ľautu atlēkt stiprinājumiem un trāpīt lietotājam vai apkārtesošajiem.
• Neizmantojiet pneimatisko naglošanas pistoli kā āmuru.
• Pneimatisko naglošanas pistoli nesot ir jātur tikai aiz roktura. Nekad nenesiet pneimatisko naglošanas pistoli, turot aiz pneimatiskās šlūtenes.
• Nekad neveiciet neatļautas izmaiņas vai modifikācijas pneimatiskās naglošanas pistoles uzbūvē vai funkcijās.
• Atcerieties, ka nepareizs lietojums var izraisīt nopietnas traumas kā jums, tā citiem.
• Nekad neatstājiet pneimatisko naglošanas pistoli bez uzraudzības, kamēr tā ir pievienota pneimatiskajai šljūtenei.
• Nekad neizmantojiet pneimatisko naglošanas pistoli, ja pie ierīces nav piestiprināta izlasāma brīdinājuma zīme.

Īpašas drošības norādījumi pneimatiskajiem instrumentiem un kompresoriem

• Lai instruments darbotos pareizi pie pilnas un nepārtrauktas slodzes un pie maksimālā darba spiediena, lūdzu, nodrošiniet, lai darba vides temperatūra noslēgtā telpā nepārsniegtu +25 °C.
• Kompresora maksimālajai jaudai stundas laikā nevajadzētu pārsniegt 70 %, lai nodrošinātu ilgu produkta kalpošanas laiku.
• Pirms tvertnes savienojumu atskrūvēšanas pārbaudiet, vai no tvertnes ir izlaists spiediens.
• Aizliegts zem spiediena esošā tvertnē veidot caurumus, metināt vai apzināti to bojāt.
• Neveiciet ar kompresoru nekādas darbības, kamēr kontaktdakša nav atvienota no rozetes.
• Nevērsiet kompresora virzienā ūdens strūklas vai uzliesmojošu šķidrumu strūklas.
• Nenovietojiet kompresora tuvumā uzliesmojošus priekšmetus.
• Dīkstāves laikā pārslēdziet spiediena regulatoru „0” pozīcijā (OFF - izslēgts).
• Nekad nevērsiet gaisa strūklu pret cilvēkiem vai dzīvniekiem.
• Netransportējiet kompresoru, ja tā tvertnē ir spiediens.
• N.B.: dažas kompresora daļas, piemēram, galviņa un caurplūdes caurules var ļoti uzkarst. Nepieskarieties šīm daļām, jo pie tām var apdedzināties.
• Pārvietojiet kompresoru, paceļot to aiz īpašām aizkerēm vai rokturiem.
• Bērniem un dzīvniekiem vajadzētu atrasties tālu prom no instrumenta darbības zonas.
• Izmantojot kompresoru krāsas izsmidzināšanai:

a) Nestrādājiet norobežotās telpās vai tuvu atklātai liesmai.
b) Pārliecinieties, ka darba vide tiks pietiekami vēdināta.
c) Aizsargājiet degunu un muti ar atbilstošu masku.

• Neizmantojiet kompresoru, ja elektrokabelis vai kontaktdakša ir bojāta; sazinieties ar licenzētu atbalsta servisu, lai tas nomainītu pret originālo detalu.
• Kad kompresors ir novietots uz virsmas, kas ir augstāka par grīdu, tas ir jāpiefiksē, lai darbības laikā nenokristu.

• Neievietojiet aizsargapvalkā priekšmetus vai rokas, lai izvairītos no fiziskām traumām un nebojātu kompresoru.

• Neizmantojiet kompresoru kā aizsargrīku pret cilvēkiem, lietām vai dzīvniekiem, jo tas var radīt nopietnas traumas un bojājumus.

• Ja kompresors vairs netiek lietots, vienmēr atvienojiet kontaktdakšu no rozetes.
• Vienmēr pārliecinieties, lai saspiestā gaisa šlūtenes tiktu izmantotas saspiestam gaisam ar tādu maksimālo spiedienu, kas ir pielāgots kompresoram. Bojājuma gadījumā necentieties labot šlūteni.

3. GAISA PADEVE UN SAVIENOJUMI

Nekad neizmantojiet skābekli, uzliesmojošas gāzes vai saspiestu gaisu no gāzes baloniem, lai palielinātu šīs ierīces spiedienu, jo tas var radīt sprādzienbīstamības risku un nopietnas traumas.

Ātri atvienojamā sakabe

Pievienojiet gaisa šlūteni ierīcei, izmantojot ātri atvienojamo sakabi. Ātri atvienojamā sakabe pēc atvienošanas arī apstādina no instrumenta nākošo gaisa spiedienu.

Gaisa šlūtenes

Gaisa šlūtenēm jāspēj izturēt vismaz 10 bāru lielu spiedienu. Gaisa padeves šlūtenei jābūt aprīkotai ar ātri atvienojamo sakabi, lai nodrošinātu „ātru atvienošanu” no pneimatiskās naglošanas pistoles.

Saspiests gaiss

Šim instrumentam izmantojiet tikai tīru, regulām atbilstošu saspiestu gaisu.

Spiediena regulators

Pneimatiskās naglošanas pistoles drošai darbībai nepieciešams spiediena regulators ar pielāgojamu darba spiediena diapazonu 4-7 bāri. Nepievienojiet pneimatisko naglošanas pistoli gaisa spiedienam, kas potenciāli var pārsniegt 10 bārus, jo tas var sabojāt pneimatisko naglošanas pistoli un arī radīt traumas.

Darba spiediens

Nekad nepārsniedziet rekomendēto maksimālo spiedienu, jo tas var paātrināt ierīces nodilumu

un nolietojumu. Gaisa padevei jābūt pietiekamai, lai uzturētu ierīces darba spiedienu. Ja spiediens samazinās, ir jāsamazina pneimatiskās naglošanas pistoles spiediena piedziņas jauda. Pareizo pneimatiskās naglošanas pistoles darba spiedienu skatīt „TEHNISKAJĀ SPECIFIKĀCIJĀ”.

Ellas un ūdens atdalītājs

Netīrumu un ūdens nonākšana pneimatiskajos instrumentos ir galvenais to bojājumu cēlonis. Ellas un ūdens atdalītājs palīdzēs nodrošināt tīra gaisa spiedienu, sniedzot vislabākos darba rezultātus un samazinot pneimatiskās naglošanas pistoles nodilumu. Ellas un ūdens atdalītājs ir regulāri jāiztīra, lai tas instrumentā efektīvi nodrošinātu tīra gaisa padevi. lepazīstieties ar ražotāja norādēm pareizai ellas un ūdens atdalītāja apkopei. Piesārņots un blokēts filtrs var izraisīt spiediena samazinājumu, kas negatīvi ietekmēs pneimatiskās naglošanas pistoles darbu.

4. PNEIMATISKAS NAGLOŠANAS PISTOLES UZPILDÍSANA

Izmantojot šo ierīci, vienmēr izmantojiet acu aizsardzības līdzekļus, kas atbilst ANSI specifikācijām un aizsargā gan no priekšpuses, gan sāniem, neļaujot trāpīt lidojošām daļiņām, kad tiek paaugstināts naglošanas pistoles spiediens vai arī tā apkopes laikā. Lidojoši stiprinājumi un šķembas var radīt nopietnas traumas.

Piebilde. Brilles bez sānu aizsargiem un sejas aizsega nav šim gadījumam piemērots aizsarglīdzeklis.

Stiprinājumu ielādēšana

5. att.

• Atvienojiet gaisa šlūteni.
• Atbīdiet stiprinājumu fiksatoru un noņemiet to kopā ar stiprinājumu vadotnes elementu.
  • levietojiet kasetē 1 stiprinājumu rindu.
• lespiediet stiprinājumu vadotnes elementu atpakal kasetē un noblokējiet stiprinājumu fiksatoru.
• Atkārtoti pievienojiet gaisa šlūteni pneimatiskajai naglošanas pistolei.

5. PNEIMATISKAS NAGLOŠANAS PISTOLES EKSPLUATACIJA

Izmantojot šo ierīci, vienmēr izmantojiet acu aizsardzības līdzekļus, kas atbilst ANSI specifikācijām un aizsargā gan no priekšpuses, gan sāniem, neļaujot trāpīt lidojošām daļiņām, kad tiek paaugstināts naglošanas pistoles spiediens vai arī tā apkopes laikā. Lidojoši stiprinājumi un šķembas var radīt nopietnas traumas.

Pirms pneimatiskās naglošanas pistoles izmantošanas

• Rūpīgi izlasiet šajā instrukcijā ietvertās vispārējās drošības norādījumus un brīdinājumus.
• Izlasiet šajā instrukcijā iepriekš norādītās specifikācijas, lai noskaidrotu pareizus pneimatiskās naglošanas pistoles darba apstāklus.

Pirms pirmās lietošanas reizes pārbaudiet, vai naglošanas pistole ir pietiekami ieeļlota.

Pneimatiskās naglošanas pistoles pamatdarbība

1.-4. att.

Pneimatiskā naglošanas pistole funkcionē ar kompresoru darbināma virzuļa palīdzību. 1.-4. attēlā 2. un 3. lapā parādīts pneimatiskās naglošanas pistoles darbības princips.

Ekspluatēšana leslēdz, piespiežot gaili

Naglošanas pistoli iedarbina, piespiežot gaili. Katru reizi piespiežot gaili, pneimatiskā naglošanas pistole novietos stiprinājumu sagatavē.

Turiet rokas atstatus no stiprinājumu galviņas. Naglošanas pistoli nekādā gadījumā nedrīkst vērst pret cilvēku vai dzīvnieku

lestrēgušu naglu izņemšana

Pirms mēģiniet izņemt iestrēgušu naglu, pārliecinieties, ka naglošanas pistole ir atvienota no gaisa padeves.

Lai izņemtu iestrēgušu naglu, rīkojieties pēc tālākajām norādēm.

1. Izpildiet kompresora izslēgšanas procedūru un izlaidiet gaisa spiedienu.
2. Atvienojiet gaisa padeves šlūteni.
3. Turiet piespiestu kasetes atvienošanas sviru.
4. Slidiniet kasetes pârsegu atpakal un iznemiet naglas no kasetes.
5. lestrēgušajai naglai vajadzētu iznākt ārā. Ja iestrēgusi nagla nenāk ārā, dariet, kā norādīts tālāk.
6. Kasetes pārsegam esot atvērtam, palaidiet valīgāk trīs sešstūra galviņas skrūves (A).

Neiznemiet tās!

Pavirziet uz priekšu belzni un nonemiet no naglošanas pistoles priekšpuses.

1. Izvelciet iestrēgušo naglu ar plakanknaiblēm vai līdzīgu instrumentu pēc vajadzības.
2. Nomainiet belžna pârsegu, ieslidiniet to atpakal un pievelciet sešstūra galviñas skrūves, kas atrodas piedziñas pârsega priekšpusē.

Pneimatiskās naglošanas pistoles darbības pārbaude

Pirms pārbaudes veikšanas izņemiet visas naglas no naglošanas pistoles.

Turiet instrumentu stingri pie roktura, nenovietojot pirkstu uz gaila.

• lestatiet instrumenta stiprinājumu galviņu pret darba virsmu.
• Piespiediet gaili, lai parādītos āmurītis. Atlaidiet gaili un cikls noslēgsies.

Katru reizi piespiežot gaili, pneimatiskā naglošanas pistole veic pilnu ciklu.

6. PNEIMATISKAS NAGLOŠANAS PISTOLES APKOPE

Veicot pneimatiskās naglošanas pistoles apkopi, pievērsiet uzmanību šajā instrukcijā ietvertajiem brīdinājumiem, un esiet īpaši piesardzīgi traucējummeklēšanas gadījumā.

Detału nomaina

Ja nepieciešams mainīt kādu detaļu, ieteicams izmantot oriģinālās detaļas. Neizmantojiet ierīcē alternatīvas detaļas, kas nespēj darboties tikpat labi kā oriģinālās.

Traucējummeklēšana

1. Gaiļa vārsta pārsegā ir gaisa noplūde.

• leplaisājusi vai salūzusi gredzenblīve.
  • Nomainiet gredzenblivi.

2. Gaiļa vārsta tapā ir gaisa noplūde.

• leplaisājusi vai salūzusi gredzenblīve vai blīves.
  • Nomainiet gredzenblivi/blives.

3. Rāmī, stiprinājumu galvinā ir gaisa noplūde.

• Palaidiet valīgāk stiprinājumu galviņas skrūves.
  • Pievelciet tās un pārbaudiet vēlreiz.
  • leplaisājusi vai salūzusi gredzenblīve.
  • Nomainiet gredzenblivi.
  • leplaisājis/nodilis virzulis.
  •Nomainietvirzuli.

4. Rāmī, galviņā ir gaisa noplūde.

• leplaisājusi paplāksne.
• Nomainiet paplāksni.
- leplaisājis/nodilis virzuļa galviņas vārsts.
•Nomainietvirzuli.
- Palaidiet valigāk galviņas skrūves.
• Pievelciet tās un pārbaudiet vēlreiz.

5. Naglošanas pistole nedzen stiprinājumus.

• Dzīšanas tapa pilnībā neatgriežas sākotnējā pozīcijā.
• Uzpiliniet mazliet ellas (WD40/šujmašīnas ellas) naglošanas pistoles gaisa ieejas savienojumā. Darbiniet naglošanas pistoli pāris reizes ar nepielādētu kaseti. Dzīšanas tapa tagad darbosies brīvi un problēma būs atrisināta.

6. Pneimatiskā naglošanas pistole ir „beigta”.

• Nepietiekama gaisa padeve.
• Pārbaudiet gaisa padevi/kompresoru.
- Pistole ir sausa, nav pietiekami ieeļļota.
- Izmantojiet pneimatiskajiem instrumentiem paredzēto ellu.
- Galvinas vārstā nodiluši gredzenblīves.
• Nomainiet gredzenblives.
• Salūzusi cilindra atspere.
• Nomainiet cilindra atsperi.

• Galviņas vārsts iesprūdis galviņā.
• Izjauciet / pārbaudiet / ieeillojiet.

7. Nav dzinējspēka.

• Pistole ir sausa, nav pietiekami ieellota.
• Izmantojiet pneimatiskajiem instrumentiem paredzēto ellu.
  • Salūzusi atspere cilindra galviņā.
  • Nomainiet galvinas atsperi.
• leplaisājusi vai salūzusi gredzenblīve vai blīves.
  • Nomainiet gredzenblivi/blives.
• lestrēgusi stiprinājuma galviņa.
  • Pārbaudiet virzuli, galviņas vārsta atsperi.
  • Gaiļa mehānisms ir nodilis/ar noplūdi.
  • Nomainiet gaiļa mehānismu.
• Piedziņas blokā uzkrājušies netīrumi un smērvielas.
• Izjauciet un iztīriet stiprinājuma galviņu/piedziņas bloku.
• Cilindra kārba nav pareizi uzlikta uz zemākā virzuļa.
• Pareizi izjauciet un salieciet.
  • Sauss galviņas vārsts.
• Izjauciet un ieeIlojiet.
• Nepietiekams darba spiediens.
  • Pärbaudiet gaisa padevi/kompresoru.

8. Izlaistas naglas, saraustita padeve.

•Nodilisvirzulis.
•Nomainietvirzuli.
- Piedziņas blokā uzkrājušies netīrumi un smērvielas.
- Izjauciet un iztīriet stiprinājuma galviņu/piedziņas bloku.
- lerobežota gaisa padeve, nepietiekama gaisa plūsma caur sakabi.
• Nomainiet ātri atvienojamo sakabi.
- Nodilusi virzuła gredzenblive.
- Nomainiet gredzenblīvi, pārbaudiet piedziņas bloku.
- Pistole ir sausa, nav pietiekami ieellota.
- Izmantojiet pneimatiskajiem instrumentiem paredzēto ellu.
- Bojāta kasetes spiediena padeves atspere.
•Nomainietatsperi.
• Neliels gaisa spiediens.
• Pārbaudiet instrumenta gaisa padevi.
- Stiprinājumi ir par īsu šim instrumentam.
- Izmantojiet tikai norādītos stiprinājumus.
- Saliekti stiprinājumi.
- Neizmantojiet šos stiprinājumus.

• Nepareiza izmēra stiprinājumi.
- Izmantojiet tikai norādītos stiprinājumus.
- Noplūde galviņas paplāksnē.
• Pievelciet skrūves/nomainiet paplāksni.
- leplaisājusi/nodilusi gaiļa vārsta gredzenblīve.
• Nomainiet gredzenblivi.
- Saplīsusi piedziņas tapa.
- Nomainiet piedziñas tapu (pārbaudiet virzuła gredzenblīvi).
• Sausa un netīra kasete.
- Iztīriet, iee¶lojiet, izmantojot pneimatiskajiem instrumentiem paredzētu ellu.
•Nodilusikasete.
•Nomainietkaseti.
• Nodilusi stiprinājumu vadotne.
•Nomainietkaseti.
• Nepareiza izmēra stiprinājumi.
- Izmantojiet tikai norādītos pareiza izmēra stiprinājumus.
- Saliekti stiprinājumi.
- Neizmantojiet šos stiprinājumus.
- Saplīsusi piedziņas tapa.
• Nomainiet piedziñas tapu.

Remontējot pneimatisko naglošanas pistoli, notīriet un ieeļlojiet iekšējās daļas. Visām gredzenblīvēm izmantojiet Parker „O-Lube” vai līdzīgu ellu. Pirms iekārtas salikšanas pārklājiet visas gredzenblīves ar O-Lube. Viegli uzklājiet ellu visām kustīgajām virsmām un tapām. Pēc ierīces salikšanas un pirms pārbaudes uzpiliniet pāris pneimatiskā rīka ellotāja pilienus gaisa ieejas armatūrai.

Gaisa spiediens un tilpums

Gaisa tilpums ir tikpat svarīgs kā gaisa spiediens. Pneimatiskajai naglošanas pistolei padotais gaisa tilpums var būt nepietiekams bojātas sakabes un saspiestu šlūteņu dēl vai arī to izraisījusi sistēmas piesārņošanās vai tajā esošs ūdens.

Ja gaisa plūsma tiek ierobežota, pneimatiskā naglošanas pistole nesaņem pietiekami daudz gaisa, lai gan gaisa spiediena rādījumi ir lieli. Līdz ar to darbība samazinātas piedziņas jaudas dēļ būs nepilnīga. Pirms traucējummeklēšanas vispirms pārbaudiet celu no kompresora līdz pneimatiskajai naglošanas pistolei - vai tajā nav savienojuma traucējumu, savērpušās šļūtenes un jebkas cits, kas var traucēt pienācīgu gaisa plūsmu no ierīces.

leellošana

Bieža, taču ne pārmērīga ellošana nodrošinās optimālu darbību. No izsmidzinošā ellotāja nākošā ellja nepārtraukti nodrošinās iekšējo daļu ieellošanu. Izmantojiet pneimatisko rīku ellotāju, Mobil Velocite #10 vai līdzvērtīgu. Neizmantojiet tīrīšanas ellas vai piedevas, jo tās var paātrināt blīvju un malu nolietošanos, kas pasliktina darbību un rada biežāku vajadzību pēc apkopes.

Lūdzu, izmantojiet Airline Lubricating Oil pneimatiskās naglošanas pistoles gaisa ievada rokturī.

Ja jums nav izsmidzināmā ellotāja, uzpiliniet ellu uz ātri atvienojamās sakabes reizi līdz divas reizes dienā, kad ierīce tiek lietota. Katrā reizē pilnībā pietiek ar pāris pilieniem. Ja lietosiet pārāk daudz ellas, tā uzkrāsies ierīcē un tas būs redzams, naglojot objektus.

Izmantojums aukstajā laikā

Izmantojot to aukstā laikā, tuvu sasalšanas punktam, caurulvados esošais mitrums var sasalt, neļaujot ierīcei darboties. Mēs iesakām izmantot īpašu ziemas eļļu, kas paredzēta pneimatiskajiem instrumentiem vai arī zemas temperatūras gadījumā pastāvīgi izmantot antifrīzu (glikolu). Neuzglabājiet instrumentu aukstā vidē, lai izvairītos no sarmas vai ledus veidošanās uz darba vārstiem un mehānismiem, jo tas var traucēt iekārtas darbībai.

Piebilde. Daži veikalos nopērkami dehidrācijas šķidrumi, kas paredzēti visiem cauruļvadiem, bojā gredzenblīves un blīves. Neizmantojiet šos žāvēšanas aģentus zemas temperatūras gadījumā, ja neesat pārliecināti, ka tie šai ierīcei ir piemēroti.

VIDE

Lai izvairītos no bojājumiem transportēšanas laikā iekārta ir piegādāta izturīgā aizsargiepakojumā. lepakojums iespēju robežās ir izgatavots no otrreiz izmantojamiem materiāliem. Tādēl veiciet nepieciešamos solus iepakojuma otrreizējai izmantošanai.

GARANTIJA

Garantijas noteikumus skatīt atseviški pievienotajā garantijas talonā.

Spare parts list

No Description Position
409922 Cylinder O-rings set 12 TILL 14 + 7 + 21 + 24
409923 Switch O-rings set 28 + 30 + 32
409924 Main piston 8 TILL 23
409925 Drive cover 47 TILL 57 + 2 +43 + 44
409926 Pusher complete 58 TILL 70 + 2 +36 + 52 + 56
409927 Tail cover O-ring 45
409928 Tail cover 46

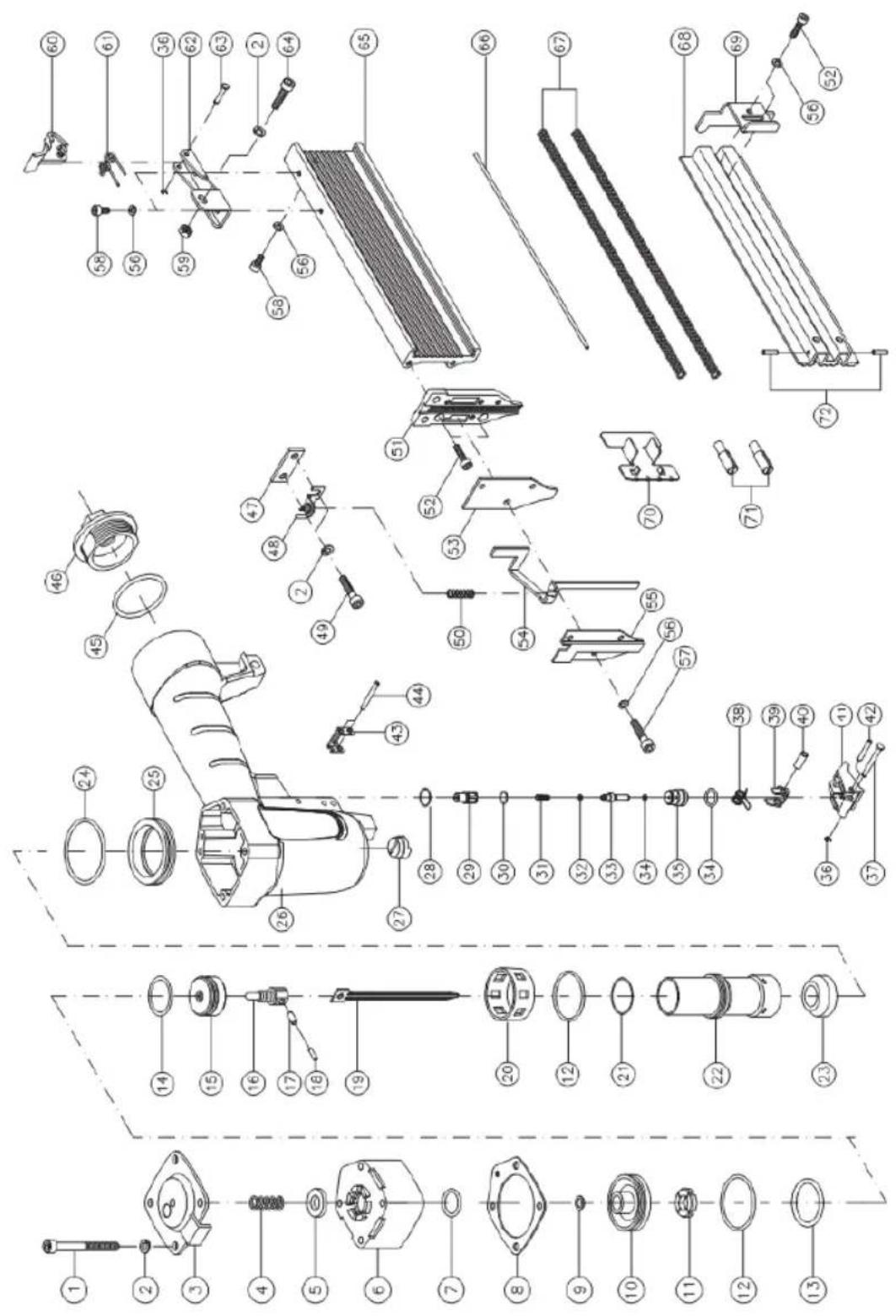

Exploded view

(LV) Ir atbilstoša Eiropas Parlamenta un Padomes 2011. gada 8. jūnija Direktīvai 2011/65/ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās.

(ET) Apgalvojam ar visu atbildību, ka šis produkts ir saskaņa un atbilst sekojošiem standartiem un nolikumiem: ir atbilstoša Eiropas Parlamenta un Padomes 2011. gada 8. jūnija Direktīvai 2011/65/ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās.
