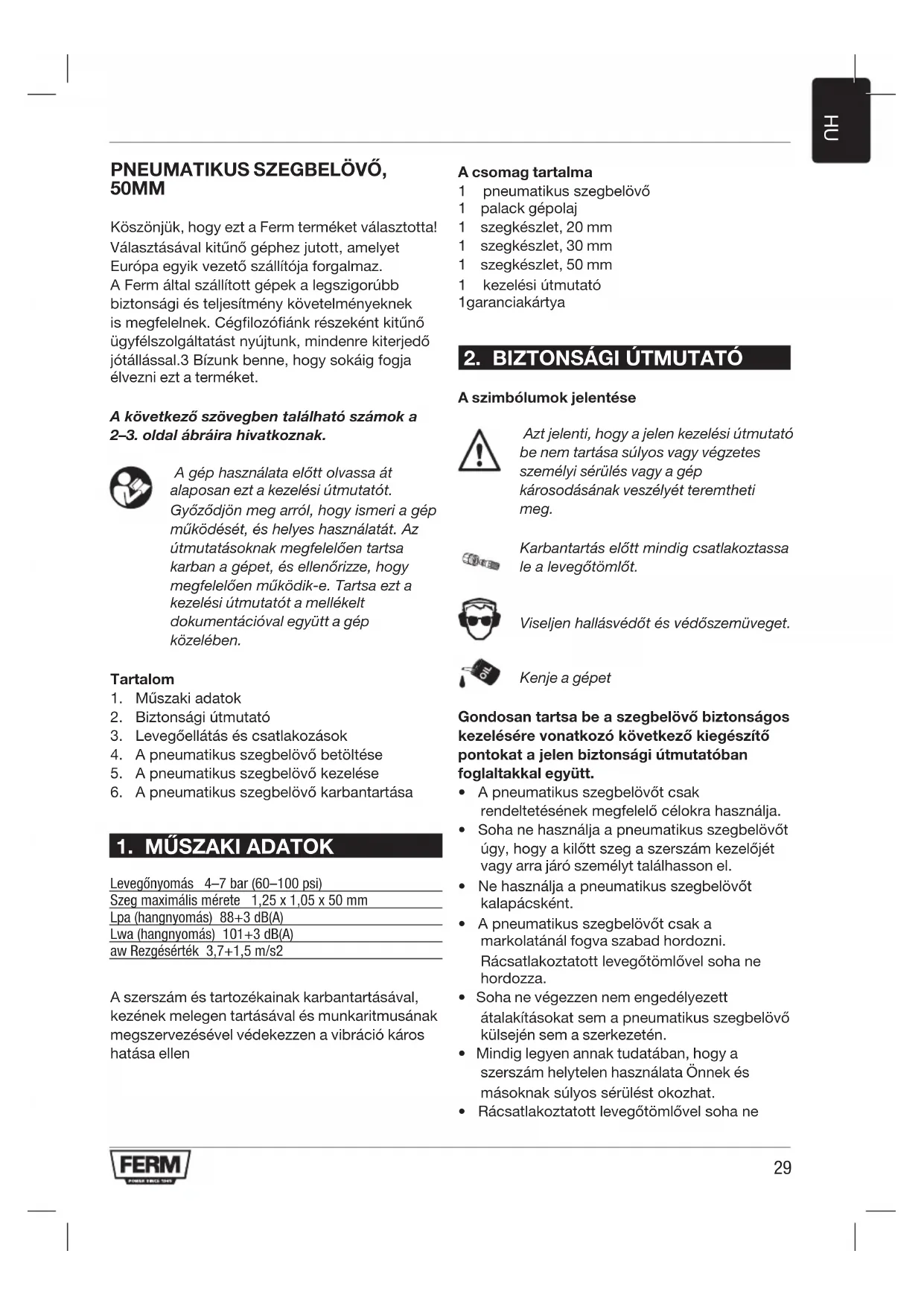

HASZNÁLATI ÚTMUTATÓ ATM1044 Ferm
Köszönjük, hogy ezt a Ferm terméket választotta! Választásával kitűnő géphez jutott, amelyet Európa egyik vezető szállítója forgalmaz.
A Ferm által szállított gépek a legszigorúbb biztonsági és teljesítmény követelményeknek is megfelelnek. Cégfilozófiánk részeként kitűnő ügyfélszolgáltatást nyújtunk, mindenre kiterjedő jótállással.3 Bizunk benne, hogy sokáig fogja élvezni ezt a terméket.
A következő szövegben található számok a 2–3. oldal ábráira hivatkoznak.
A gép használata előtt olvassa át alaposan ezt a kezelési útmutatót. Győződjön meg arról, hogy ismeri a gép működését, és helyes használatát. Az útmutatásoknak megfelelően tartsa karban a gépet, és ellenőrizze, hogy megfelelően működik-e. Tartsa ezt a kezelési útmutatót a mellékelt dokumentációval együtt a gép közelében.
Tartalom
- Müszaki adatok
- Biztonsági útmutató
- Levegőellátás és csatlakozások
- A pneumatikus szegbelövő betöltése
- A pneumatikus szegbelövő kezelése
- A pneumatikus szegbelövő karbantartása
1. MÜSZAKI ADATOK
Levegőnyomás 4–7 bar (60–100 psi)
Szeg maximális mérete 1,25 x 1,05 x 50 mm
Lpa (hangnyomás) 88+3 dB(A)
Lwa (hangnyomás) 101+3 dB(A)
aw Rezgésérték 3,7+1,5 m/s2
A szerszám és tartozékainak karbantartásával, kezének melegen tartásával és munkaritmusának megszervezésével védekezzen a vibráció káros hatása ellen
A csomag tartalma
1 pneumatikus szegbelövő
1 palack gépolaj
1 szegkészlet, 20 mm
1 szegkészlet, 30 mm
1 szegkészlet, 50 mm
1 kezelési útmutató
1garanciakártya
2. BIZTONSÁGI ÚTMUTATÓ
A szimbólumok jelentése
Azt jelenti, hogy a jelen kezelési útmutató be nem tartása súlyos vagy végzetes személyi sérülés vagy a gép károsodásának veszélyét teremtheti meg.
Karbantartás előtt mindig csatlakoztassa le a levegőtömlőt.
Viseljen hallásvédőt és védőszemüveget.
Kenje a gépet
Gondosan tartsa be a szegbelövő biztonságos kezelésére vonatkozó következő kiegészítő pontokat a jelen biztonsági útmutatóban foglaltakkal együtt.
- A pneumatikus szegbelövőt csak rendeltetésének megfelelő célokra használja.
- Soha ne használja a pneumatikus szegbelövőt úgy, hogy a kilőtt szeg a szerszám kezelőjét vagy arra járó személyt találhasson el.
- Ne használja a pneumatikus szegbelövőt kalapácsként.
- A pneumatikus szegbelövőt csak a markolatánál fogva szabad hordozni. Rácsatlakoztatott levegőtömlővel soha ne hordozza.
- Soha ne végezzen nem engedélyezett átalakításokat sem a pneumatikus szegbelövő külsején sem a szerkezetén.
- Mindig legyen annak tudatában, hogy a szerszám helytelen használata Önnek és másoknak súlyos sérülést okozhat.
• Rácsatlakoztatott levegőtömlővel soha ne
hagyja a pneumatikus szegbelövőt felügyelet nélkül.
- Semmiképpen ne használja a pneumatikus szegbelövőt, ha nincs rajta olvasható állapotú figyelmeztető címke.
Speciális biztonsági útmutató pneumatikus szerszámokhoz és kompresszorokhoz
- Annak érdekében, hogy a gép maximális üzemi nyomáson teljes folyamatos terheléssel működjön, bizonyosodjon meg arról, hogy a zárt térben lévő munkakörnyezet hőmérséklete nem haladja meg a +25 °C-ot.
- Ajánlatos a kompresszort egyórás időtartamon belül csak annak 70%-áig üzemeltetni teljes terheléssel, hogy a termék hosszú ideig működjön kifogástalanul.
- Ellenőrizze, hogy a tartályból teljes mértékben ki van-e engedve a nyomás, mielőtt a csatlakozókat lecsavarja.
- A nyomás alatt lévő levegőtartályba tilos lyukat fúrni, tilos hegeszteni és deformálni.
- Addig semmilyen műveletet ne végezzen a kompresszoron, amíg a dugaszát ki nem húzta a konnektorból.
- A vízsugarat vagy gyúlékony folyadékot soha ne irányítsa a kompresszor felé.
- Gyúlékony tárgyakat ne helyezzen a kompresszor közelébe.
- Üzemszünet idején állítsa nyomásszabályzót „0” állásba (OFF, kikapcsolva).
- A levegősugarat soha ne irányítsa ember vagy állat felé (20. ábra).
- Ne hordozza a kompresszort, amikor a tartály nyomás alatt van.
- N.B.: a kompresszor egyes részei (pl. a fej és a tápvezetékek) magas hőmérsékletet érhetnek el. Az égési sérülések elkerülése végett ne érjen hozzájuk. A kompresszort megemelve vagy a markolatainál vagy fogantyúinál fogva hordozza.
- A gyermekeket és állatokat tartsa távol a kompresszor működési helyétől.
- Ha festékszórásra használja a kompresszort:
a) Zárt helyeken vagy nyílt láng közelében ne működtesse.
b) Győződjön meg arról, hogy a annak a helynek, ahol a kompresszort használni szeretné, saját szellőzése van.
c) Orrát és száját arra alkalmas maszkkal védje.
- Ha a tápkábel vagy a dugasz sérült, ne használja a kompresszort, hanem szakszervizzel szereltessen a gépre új eredeti tápkábelt vagy dugaszt.
- Ha a kompresszort a padlózatnál magasabb helyre telepíti, megfelelő rögzítéssel biztosítsa leesés ellen.
- Ne tegye kezét, illetve semmilyen tárgyat a védőburkolatokra, hogy elkerülje a fizikai sérülést és a kompresszor sérülését.
- Ne használja a kompresszort tompa eszközként emberekkel tárgyakkal vagy állatokkal szemben, hogy megelőzze a súlyos sérüléseket.
- Ha már nem használja a kompresszort, mindig húzza ki a dugaszát a konnektorból.
- Mindig bizonyosodjon meg arról, hogy a sürített levegős tömlők csak a kompresszor legnagyobb megengedett nyomásának megfelelő nyomású sürített levegőt szállítanak. A sérült tömlők javításával ne próbálkozzon.
3. LEVEGŐELLÁTÁS ÉS CSATLAKOZÁSOK
Oxigént, gyúlékony gázt vagy sűrített levegőt tartalmazó palackot soha ne használjon fel arra, hogy nyomást tápláljon a pneumatikus szegbelövőbe, mert az robbanás és személyi sérülés veszélyével jár.
Gyorscsatlakozók A levegőtömlőt gyorscsatlakozóval (QD, quick-detachable) kapcsolja a szerszámra. A gyorscsatlakozó ki is engedi a levegőnyomást a szerszámból, amikor lecsatlakoztatják.
Levegőtömlók
A levegőtömlőknek legalább 10 bar üzemi nyomást kell elviselniük. A levegőtömlőt gyorscsatlakozóval kell felszerelni, hogy a pneumatikus szegbelövőről gyorsan leválasztható legyen.
Súrített levegő
Csak tiszta, szabályozott nyomású levegőt használjon ehhez a szerszámhoz.
Nyomásszabályzó
A pneumatikus szegbelövő biztonságos működésének érdekében 4–7 bar tartományban működő nyomásszabályzó szükséges az üzemi nyomás szabályozásához. Ne csatlakoztassa a pneumatikus szegbelövőt olyan levegőállátásra, amelynek nyomása esetlegesen meghaladhatja a 10 bart, mert ez károsíthatja a pneumatikus szegbelövőt, és személyi sérülést is okozhat.
Üzemi nyomás
Soha ne lépje túl az ajánlott üzemi nyomást, mert ez jelentős mértékben felgyorsítja a szerszám kopását. A levegőszállítás legyen elegendő a szerszám üzemi nyomásának fenntartásához. Ha leesik a nyomás, a szerszám szegbelövési teljesítménye is kisebb lesz. A pneumatikus szegbelövő megfelelő üzemi nyomását a „MŰSZAKI ADATOK” című részben találja.
Olaj- és vízleválasztó
A szállított levegőben lévő szennyeződés és víz a pneumatikus szerszámok kopásának legfőbb oka. Az olaj- és vízleválasztó segít a szállított levegő tisztán tartásában, hogy a pneumatikus szegbelövő a legjobb teljesítményt adja le minimális kopás mellett. Az olaj- és vízleválasztót rendszeresen le kell üríteni, hogy hatékonyan működjön, és a szerszám tiszta sürített levegőt kapjon.
Az olaj- és vízleválasztó helyes karbantartását nézze meg a gyártó útmutatójában. A szennyezett és eltömődött szűrő hatására csökken a nyomás, ami hátrányosan befolyásolja a pneumatikus szegbelövő teljesítményét.
4. A PNEUMATIKUS SZEGBELOVÓ BETÖLTÉSE
A pneumatikus szegbelövő betöltése, kezelése és karbantartása közben mindig viseljen az ANSI előírásoknak megfelelő, az elrepülő tárgyak ellen mind elülső mind oldalsó védelmet biztosító védőszemüveget. Az elrepülő szegek és szilánkok súlyos sérülést okozhatnak.
Megjegyzés: Oldalsó védelmet és arcvédelmet nem biztosító szemüvegek nem nyújtanak elegendő védelmet.
Szegek betöltése
5. ábra
• Válassza le a levegőtömlőt.
- Oldja ki a reteszt, és húzza vissza a szegvezető egység mentén.
- Illesszen 1 szegkészletet a tárba.
- Nyomja a szegvezető egységet vissza a tárba, és zárja a reteszt.
- Csatlakoztassa vissza a levegőtömlőt a pneumatikus szegbelövőre.
5. A PNEUMATIKUS SZEGBELÖVÖ KEZELÉSE
A pneumatikus szegbelövő betöltése, kezelése és karbantartása közben mindig viseljen az ANSI előírásoknak megfelelő, az elrepülő tárgyak ellen mind elülső mind oldalsó védelmet biztosító védőszemüveget. Az elrepülő szegek és szilánkok súlyos sérülést okozhatnak.
A pneumatikus szegbelövő használata előtt
- Olvassa át alaposan az általános biztonsági útmutatót és a jelen kezelési útmutatóban lefektetett biztonsági útmutatásokat és figyelmeztetéseket.
- Nézze át a pneumatikus szegbelövő helyes működtetésének a jelen útmutatóban már korábban megadott feltételeit.
A legelső használat előtt győződjön meg arról, hogy a pneumatikus szegbelövő megfelelő kenésben részesült.
A pneumatikus szegbelövő kezelésének alapműveletei
1-4. ábra
A pneumatikus szegbelövő egy sűrített levegővel működő dugattyútól kapja a meghajtást. A pneumatikus szegbelövő működését a 2. és 3. oldalon az 1–4. ábra mutatja.
A pneumatikus szegbelövő kezelése
Működtetés a kioldóval A kioldó megnyomása hozza működésbe a pneumatikus szegbelövőt. A kioldó minden egyes megnyomására a pneumatikus szegbelövő egy-egy szeget hajt be a munkadarabba.
Kezét tartsa a belövőfejtől biztonságos távolságban. Semmi szín alatt ne irányítsa a pneumatikus szegbelövőt emberre vagy állatra.
Beakadt szegek eltávolítása
Mielőtt a beakadt szeget eltávolítani próbálná, győződjön meg arról, hogy a szerszám le van csatlakoztatva a levegőellátásról.
Beakadt szeg kiszabadítását a következő módon végezze.
- Kapcsolja ki a kompresszort, és engedje ki a levegőnyomást.
- Válassza le a levegőtömlót.
- Nyomja le és tartsa lenyomva a tár kioldókarját.
- Csúsztassa hátra a tár fedelét, és vegye ki a szegeket a tárból.
- Ezután szabadítsa ki a beakadt szeget. Ha a beakadt szeg nem jön ki, a következőt tegye.
- A tár fedelének nyitott állapotában lazítsa meg a három darab hatszögfejű csavart (A). Ne csavarja ki! Csúsztassa előre az ütőszerkezet fedelét, és vegye le a pneumatikus szegbelövő elejéről.
- Szükség esetén fogóval vagy ahhoz hasonló eszközzel húzza ki a beakadt szeget.
- Helyezze vissza a az ütőszerkezet fedelét, és húzza meg a meghajtó burkolatának elején lévő hatszögfejű csavarokat.
A pneumatikus szegbelövő működésének ellenőrzése
Ellenőrzés előtt vegye ki a pneumatikus szegbelövőből az összes szeget.
- A fogantyújánál tartsa erősen a szerszámot, de az ujja ne legyen a kioldón.
- Állítsa a szerszám belövőfejét a munkafelülethez.
- Nyomja meg a kioldót, hogy az ütőszeg előbújjon. Engedje el a kioldót, és ezzel a ciklus kész.
A kioldó minden egyes lenyomására a pneumatikus szegbelövő egy teljes ciklust végez el.
6. A PNEUMATIKUS SZEGBELÖVÖ KARBANTARTÁSA
Amikor karbantartást végez a pneumatikus szegbelövőn, fordítson figyelmet a jelen kezelési útmutatóban adott figyelmeztetésekre, és a hibaelhárításnál rendkívüli óvatosságot tanúsítson.
Alkatrészek cseréje
Alkatrészek cseréjéhez eredeti alkatrészek felhasználása ajánlatos. Ne használjon fel a cseréhez olyan helyettesítő alkatrészeket, amelyek nem működnek ugyanolyan jól, mint az eredetiek.
Hibaelhárítás
1. A kioldó szelepének burkolatánál szivárog a levegő.
- Az O-gyűrű repedt vagy törött.
• Cserélje ki az O-gyűrűt.
2. A kioldó szelep tűjénél szivárog a levegő.
- Az O-gyűrű vagy a szigetelések repedtek vagy töröttek.
• Cserélje ki az O-gyűrűt/szigeteléseket.
3. A keretnél, a belövőfejnél szivárog a levegő.
- Lazítsa meg a belövőfej csavarjait.
• Húzza meg, majd ellenőrizze ismét. - Az O-gyűrű repedt vagy törött.
• Cserélje ki az O-gyűrűt.
• A dugattyú repedt/törött.
• Cserélje ki a dugattyút.
4. A keretnél, a fejnél szivárog a levegő.
- Repedt a tömítés.
• Cserélje ki a tömítést. - Repedt/kopott a dugattyúfej szelepe.
• Cserélje ki a dugattyút. - Lazítsa meg a fej csavarjait.
• Húzza meg, majd ellenőrizze ismét.
5. A pneumatikus szegbelövő nem hajt be szegeket.
- A hajtópecek nem teljesen áll vissza nyugalmi helyzetébe.
- Fecskendezzen egy kevés könnyűolajat (WD-40 / varrógép olaj) a szerszám levegőbemeneti csatlakozójába. Működtesse a szegbelövőt néhányszor üres tárral. A hajtópecek akkor már szabadon mozog, és a probléma megoldódott.
6. A pneumatikus szegbelövő működésképtelen.
- Elégtelen a levegőszállítás.
- Ellenőrizze a levegőszállítást/kompresszort.
- A gép száraz, nem kapott elég kenést.
- Kenje a pneumatikus szerszámokat kenőolajjal.
- Kopottak az O-gyűrűk a fej szelepében.
• Cserélje ki az O-gyűrűket.
• Törött a henger rugója.
• Cserélje ki a henger rugóját.
• A fej szelepe elakadt a fejben.
• Szerelje szét/ellenőrizze/kenje meg..
7. Nincs hajtóerő.
- A gép száraz, nem kapott elég kenést.
- Kenje a pneumatikus szerszámokat kenőolajjal.
- Törött a hengerfej rugója.
• Cserélje ki a hengerfej rugóját. - Az O-gyűrű vagy a szigetelések repedtek vagy töröttek.
• Cserélje ki az O-gyűrűt/szigeteléseket. - Elakadt a belövőfej.
- Ellenőrizze a dugattyút, a fej szelepének rugóját.
- A kioldó szerelvény kopott/tömítetlen.
• Cserélje ki a kioldó szerelvényt.
- Szennyeződés és zsír halmozódott fel a meghajtó szerelvényben.
- Szerelje szét és tisztítsa ki a belövő fejet/ meghajtó szerelvényt.
- A hengerpalást nem megfelelően van az alsó dugattyúra szerelve.
- Szerelje szét, majd szerelje össze helyesen.
• A fej szelepe száraz.
• Szerelje szét és kenje meg.
- Elégtelen üzemi nyomás.
- Ellenőrizze a levegőszállítást / kompresszort.
8. Szegek kihagyása, szakaszos utánpótlás.
-
Kopott a dugattyú.
• Cserélje ki a dugattyút. -
Szennyeződés és zsír halmozódott fel a meghajtó szerelvényben.
- Szerelje szét és tisztítsa ki a belövő fejet/ meghajtó szerelvényt.
- Korlátozott levegőszállítás, elégtelen levegőáramlás a csatlakozón keresztül.
• Cserélje ki a gyorscsatlakozót.
• Kopott a dugattyú O-gyűrűje. - Cserélje ki az O-gyűrűt, ellenőrizze a meghajtó szerelvényt.
- A gép száraz, nem kapott elég kenést.
- Kenje a pneumatikus szerszámokat kenőolajjal.
- Sérült a tár tápnyomás rugója.
• Cserélje ki a rugót.
• Alacsony levegőnyomás. - Ellenőrizze a szerszám levegőszállítását.
- A szegek túl rövidek ehhez a szerszámhoz.
- Csak a megadott hosszúságú szegeket használja.
- Elgörbültszegek.
- Szüntesse be ezeknek a szegeknek a használatát.
- Nem megfelelő méretű szegek.
- Csak a megadott méretű szegeket használja.
• A fej tömítése átereszt. - Húzza meg a csavarokat / cserélje ki a tömítést.
- A kioldó szelepének O-gyűrűje repedt/kopott.
• Cserélje ki az O-gyűrűt. - Törött a hajtópecek.
- Cserélje ki a hajtópecket (ellenőrizze a dugattyú O-gyűrűjét).
- Száraz és piszkos a tár.
- Tisztítsa ki, és pneumatikus olajjal kenje meg.
- Kopott a tár.
• Cserélje ki a tárat.
• A szegvezető kopott.
• Cserélje ki a tárat. - Nem megfelelő méretű szegek.
- Csak megfelelő méretű szegeket használjon.
- Elgörbültszegek.
- Szüntesse be ezeknek a szegeknek a használatát.
- Törött a hajtópecek.
• Cserélje ki a hajtópecket.
Gyakorlati útmutatások a karbantartáshoz
Amikor a pneumatikus szegbelövőn javítást végez, fordítson figyelmet a belső alkatrészek kenésére is. Az O-gyűrűket Parker „O-Lube” vagy ahhoz hasonló kenőanyaggal kenje. Összeszerelés előtt minden O-gyűrűt vonjon be O-Lube kenőanyaggal. Minden mozgó alkatrészt és pecket olajozzon meg. Végül pedig, a teljes összeszerelést követően fecskendezzen néhány csepp pneumatikus kenőanyagot a levegőbemenet illesztékére, mielőtt kipróbálja a szerszámot.
Levegőnyomás és levegőmennyiség
A levegő mennyisége éppen annyira lényeges, mint a levegő nyomása. Előfordulhat, hogy a pneumatikus szegbelövőbe szállított levegő mennyisége nem elegendő, mert hibásak a csatlakozók és megcsavarodtak a tömlők, vagy pedig szennyeződés és víz került a rendszerbe. A korlátozott levegőáramlás következménye, hogy a pneumatikus szegbelövő nem kap elegendő mennyiségű levegőt, bár a levegő nyomása nagy.
Ez hibás működést és azáltal csökkentett meghajtó teljesítményt eredményez. Mielőtt hozzálát a hibaelháritáshoz, ellenőrizze a levegő útját a kompresszortól a szerszámig, nincsenek-e rossz csatlakozások, megcsavarodott csövek vagy bármi más, ami megakadályozhatja, hogy a szerszám elegendő mennyiségű levegőhöz jusson.
Kenés
A szerszám optimális működéséhez létfontosságú a gyakori, de nem túlzottan gyakori kenés. Olajköd-kenővel befecskendezett olaj folyamatosan keni a szerszám belső alkatrészeit. Pneumatikus szerszámokat Mobil Velocite 10 olajjal vagy azzal egyenértékű kenőanyaggal kenjen. Semmilyen más kenőolajat vagy adalékot ne használjon, mivel azok gyorsíthatják a tömítések és a szerszám peremeinek kopását, ezáltal gyengül a szerszám teljesítménye, és gyakrabban van szükség karbantartásra.
Kérjük, hogy levegővezetékek kenéséhez készült olajjal kenje meg a pneumatikus szegbelövő markolatán lévő levegőbemenetet.
Ha nem áll a rendelkezésére olajköd-kenő, olajozza a szerszámot a gyorscsatlakozón keresztül naponta egyszer vagy kétszer, amíg a szerszám használatban van. Alkalmanként néhány csepp elég. A felesleges olaj felgyülemlik a szerszámban, ami a szegezésnél észrevehető lesz.
A szerszám használata hideg időben
Hideg időben, fagyponthoz közeli vagy az alatti hőmérsékleten a tömlőben a nedvesség megfagyhat, és a szerszám használhatatlanná válhat. Alacsony hőmérséklet esetére pneumatikus szerszámokhoz készült speciális téli kenőanyag vagy fagyálló (glikol) használatát javasoljuk.
Ne tárolja a szerszámot hideg helyen, hogy elkerülje a fagyást vagy jégképződést a működtető szelepeken és szerkezetekben, mert az a szerszám üzemzavarát okozza.
Megjegyzés: Néhány kereskedelemben forgalmazott dehidratáló folyadék ártalmas az O-gyűrűkre és a szigetelésekre. Ne használja ezeket a szárítószereket, ha nem biztos abban, hogy alkalmasak erre a célra.
KÖRNYEZETVÉDELEM
A szállítás közbeni sérülések megelőzése céljából a gépet masszív védőcsomagolásba helyeztük. Amennyire csak lehetséges volt, újrahasznosítható anyagokat használtunk fel a csomagoláshoz. Ezért kérjük, tegyen meg mindent ezeknek a csomagolóanyagoknak az újrahasznosítása érdekében.
GARANCIA
A garanciális feltételeket a külön mellékelt garanciakártyán találja.
