Type de produit	Station d'accueil USB-C
Marque	IOGEAR
Modèle	GUC3CDHD
Dimensions	Environ 10 x 5 x 1.5 cm
Poids	Environ 50 g
Alimentation	USB-C Power Delivery (adaptateur secteur recommandé >30W, certifié LPS)
Ports	1x USB-C PD (entrée), 1x USB-C hôte, 1x HDMI, 1x USB-A 3.1 Gen 1, 1x USB-A 2.0
Résolution HDMI maximale	4K à 30 Hz (Windows/Mac), 1080p (Android/Nintendo Switch)
Compatibilité système	Windows 10, Mac OS X 10.12+, Android 8+, iOS 12.1+ (iPad Pro 2018+)
Fonctionnalités	Rechargement PD (5V/9V/15V/20V), mode jeu Nintendo Switch, extension de ports
Contenu de l'emballage	Station d'accueil, câble USB-C, guide de démarrage rapide, carte de garantie
Garantie	1 an limitée
Certifications	FCC, CE
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides.
Sécurité	Utiliser un adaptateur certifié LPS. Respecter les avertissements FCC.
Pièces détachées	Aucune pièce détachable. Contacter le support IOGEAR pour tout problème.
Fabricant	IOGEAR
Site web	www.iogear.com

FOIRE AUX QUESTIONS - GUC3CDHD IOGEAR

Quels sont les systèmes d'exploitation compatibles avec le GUC3CDHD ?

Le GUC3CDHD est compatible avec Windows 10 (32/64 bits), Mac OS X 10.12 et supérieur, Android 8 et supérieur (avec support DP Alt via USB-C), et iOS 12.1+ (iPad Pro 2018+). Pour une meilleure expérience HID, iPadOS 13+ est recommandé.

Puis-je utiliser cette station d'accueil avec un Nintendo Switch ?

Oui, le GUC3CDHD prend en charge le Nintendo Switch. Suivez les étapes spécifiques : connectez l'adaptateur secteur original du Switch au port d'alimentation, puis branchez le câble USB-C au Switch. Utilisez le mode jeu pour une expérience optimale.

Quelle résolution maximale puis-je obtenir via HDMI ?

Sous Windows et Mac OS, vous pouvez obtenir jusqu'à 4K à 30 Hz. Sous Android et Nintendo Switch, la résolution est limitée à 1080p.

Est-ce que la station charge mon ordinateur portable ?

Oui, via le port USB-C PD (Power Delivery). La station prend en charge les tensions 5V, 9V, 15V et 20V. Utilisez un adaptateur secteur certifié LPS d'au moins 30W pour une charge optimale.

Puis-je connecter une souris et un clavier en même temps ?

Oui, la station dispose d'un port USB-A 3.1 Gen 1 et d'un port USB-A 2.0 pour connecter des périphériques comme souris, clavier ou autres accessoires.

Comment installer la station d'accueil ?

1. Allumez l'hôte (PC/Mac/Android). Branchez l'alimentation sur le port d'alimentation. 2. Connectez les périphériques externes aux ports appropriés. 3. Branchez l'écran HDMI. 4. Reliez le câble USB-C entre l'hôte et le port hôte du GUC3CDHD. L'écran peut clignoter lors de la reconnaissance.

Que faire si l'écran externe ne fonctionne pas ?

Si l'écran reste noir, déconnectez puis reconnectez le câble USB-C du périphérique hôte. Pour Nintendo Switch, appuyez sur le bouton d'accueil de la console. Vérifiez également que l'alimentation est bien branchée.

La station d'accueil est-elle compatible avec les iPads ?

Oui, elle est compatible avec l'iPad Pro 2018 et modèles ultérieurs sous iOS 12.1+. Pour une meilleure expérience, mettez à jour vers iPadOS 13 ou supérieur.

Puis-je utiliser un adaptateur secteur non certifié ?

Il est fortement recommandé d'utiliser un adaptateur secteur certifié LPS (Limited Power Source) d'au moins 30W. L'utilisation d'un adaptateur non certifié peut entraîner des risques de sécurité ou des performances réduites.

Où puis-je trouver le support technique ?

Pour toute assistance, visitez le site d'IOGEAR : www.iogear.com/support. Vous y trouverez des informations sur le produit, un support technique en ligne et les conditions de garantie.

MODE D'EMPLOI GUC3CDHD IOGEAR

Guide de démarrage rapide

Dock Pro 60 USB-C 4K Station avec mode jeu +

Contenu de l'emballage

1

1x GUC3C4HP
1x Cable USB-C
1x Guide de démarriage rapide
1x Carte de garantie

Configuration système requise

• Windows® 10 (32/64 bit)
  Mac OS X 10.12 et supérieur
  Android 8 et supérieur (USB-C)*
• IOS 12.1+ (IPad Pro® 2018)**
• Mobile Desktop doit être pris en charge sur un apparéil Android pour un écranétendu. d'autres apparéils Android prènnant en charge le mode miroir

*Les ordinateurs portables et les appareils Android doivent prendre en charge le mode DP Alt via USB-C.

**Pour une(Meilleure expérience HID,iPadOS ⑧ 13 et supérieur est recommandé

USB Type-C et USB-C sont des marques de commerce de USB Implementers Forum. Les termes HDMI, Interface multimédia haute définition HDMI et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing Administrator, Inc. Windows est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et / ou dans d'autres pays. Mac, macOS, iPad OS et iPad Pro sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays. Android est une marque commerciale de Google LLC. Nintendo Switch et le design de la console Nintendo sont des marques déposées et des droits d'auteur de Nintendo of America Inc.

L'aperçu du produit

2

A. Port USB-C (transmission de puissance)
B. Port USB-C pour l'hôte
C. Port HDMI (jusqu'à 4K)**
D. Port USB-A 3.1 Gen 1 pour clavier, souris ou péripériques
E. Port USB-A 2.0 pour clavier, souris ou péripériques**

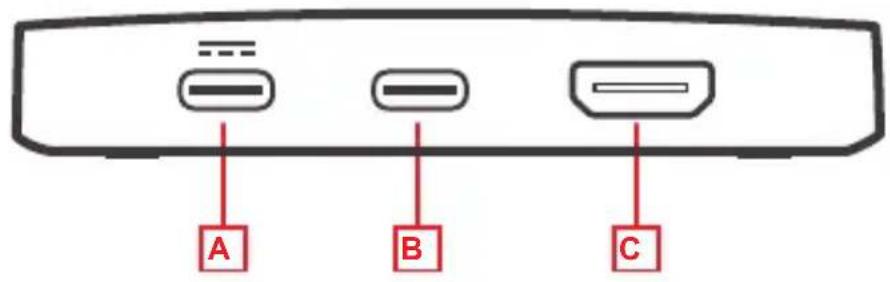

Vue avant

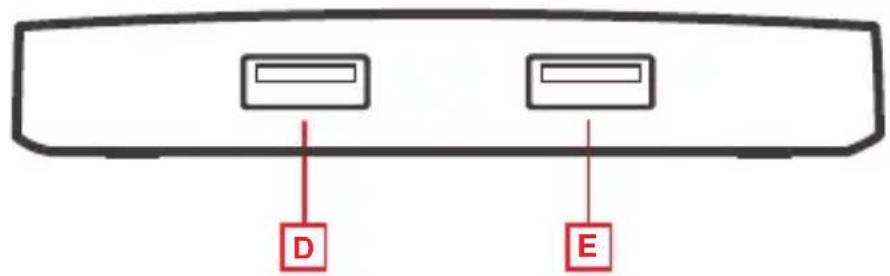

Vue arrière

Prend en charge la charge USB-C PD en sortie 5V, 9V, 15V, 20V. Veuillez utiliser un adaptateur secteur USB-C PD certifié LPS (Limited Power Source). Plus de 30 watts sont commandés pour le chargement des appareils mobiles
* 4K à 30Hz pour Windows / Mac OS, 1080p pour smartphone Android et console de jeu USB-C
***Supporte max.5V,sortie 0.7A
***Supporte max.5V,sortie 0.3A

Installation du matériel

Veuillez suivre les étapes ci-dessous afin d'assurer une performance optimale

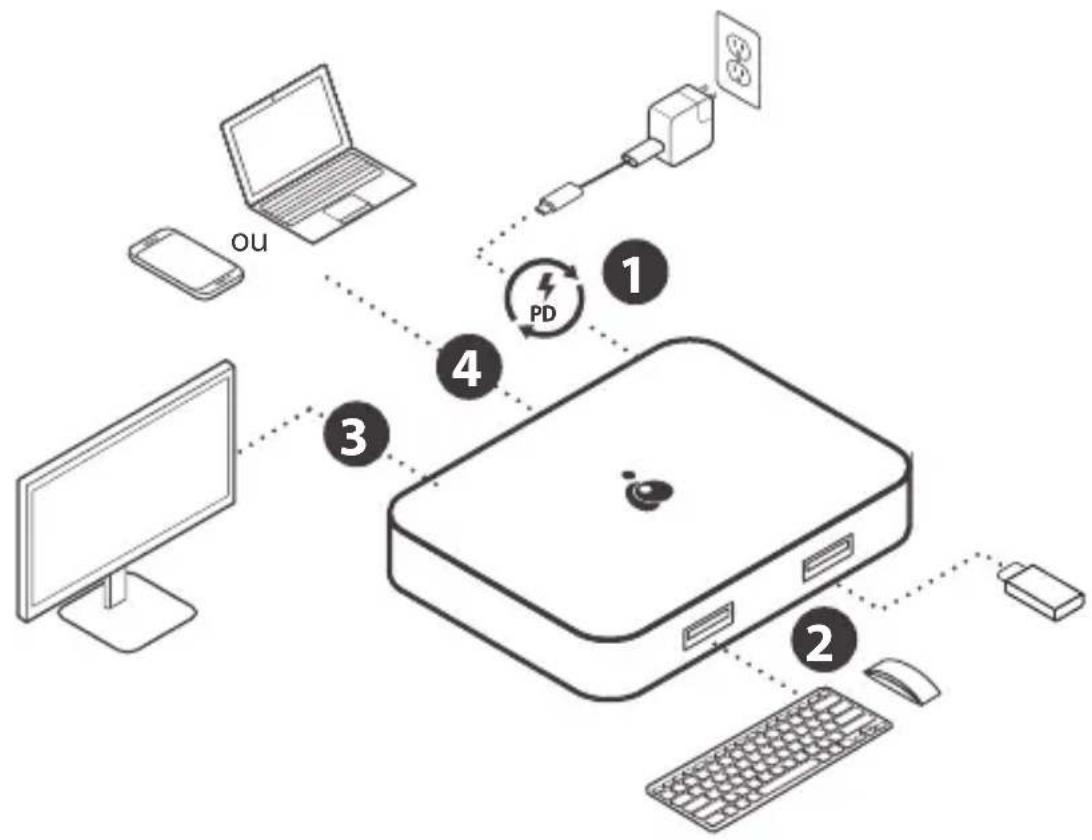

Installation Android / Windows / Mac

ÉTAPE 1

Allumez l'ordinateur hôte/Smartphone. Connectez l'alimentation au port de transfert d'alimentation.

ÉTAPE 2

Connectez les péripériques externes aux ports appropriés en fonction des besoin. (reportez-vous à la presentation du produit pour connaître les ports sortants)

ÉTAPE 3

Connectez l'écran HDMI externe au port HDMI.

ETAPE4

Connectez un cable USB-C au port USB-C hôte du GUC3C4HP. Connectez l'autre extrémité du cable USB-C au périphérique hôte (PC/MAC/Android). L'écran peut clignoter lors de la reconnaissance des nouveaux périhériques.

Installation de Nintendo Switch®

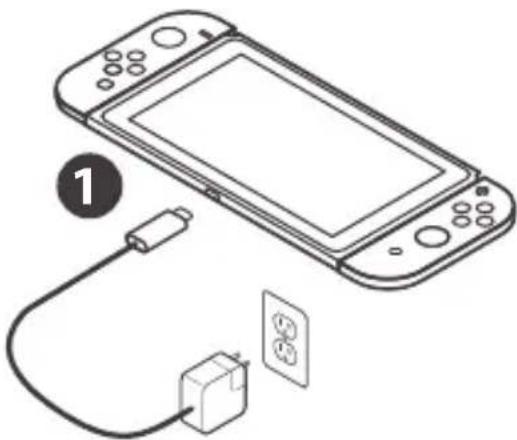

ÉTAPE 1

Connectez l'adaptateur secteur USB-C du commutateur Nintendo directement à NS (Nintendo Switch) pour lancer le chargement.*

ÉTAPE 2

Connectez d'autres périhériques USB à leurs ports respectifs.**

ETAPE3

Connectez l'affichage HDMI au GUC3C4HP.

ETAPE4

Déconnectez l'adaptateur d'alimentation NS du NS et le bloc d'alimentation vers le port d'intercommunication d'alimentation. Connectez l'alimentation NS au port d'alimentation de distribution sur GUC3C4HP.

ETAPE5

Connectez un cable USB-C au port hote du GUC3C4HP.

Connectez l'autre extrémité du cable USB-C à NS***

Un adaptateur d'alimentation original de NS est nécessaire.
Les claviers sont compatibles avec les applications prénant en charge le clavier.
*Si initialement aucune video n'est détectée, déconnectez et reconnectpez le cable USB-C de NS ou appuyez sur le bouton d'accueil de la console.

Garantie limitée

Renseignements sur la garantie

Ce produit comporte une garantie limite de 1 an. Pour connaître les modalités de cette garantie,veuillez aller à https://www.iogear.com/support/warranty

Inscrivez-vous en ligne à https://www.iogear.com/register

Rensignements importants sur le produit Modèle du produit
Nombre de série

Contact

NOUS SOMMES LA POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visitor www.iogear.com pour plus d'information sur le produit
2. Visitor www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR

Déclaration sur les interférences de la Commission fédérale des communications (FCC)

Cet apparéil a été testé et déclaré conforme aux limites pour apparèils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Tous les changements ou modifications apportés à cet apparéil peuvent annuler le droit de l'utiliser de l'utiliser. Cet apparéil générale, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causeer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne seroduiront pas dans une installation particulière. Si cet apparéil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l' apparéil, l'utiliseur peut essayer de corriger les interférences en prénant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté
• Consulter le détaillant ou un technicien radio/TV experimenté pour obtenir de l'aide

Avertissement de la FCC : Les changements ou modifications nonapprovés expressement par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur d'utiliser cet apparéil.

Cet apparéil est conforme à la partie 15 des règes de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet apparéil ne doit pas causeur d'interférence nuisible, et
(2) cet apparéil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Déclaration de la CE :

Cet apparéil a été testé et déclaré conforme aux directives de l'Union Européenne : Capacités electromagnétiques (2004/108/CE), basse tension (2006/95/CE) et R&TTED (1999/5/CE).
