| Caractéristiques techniques | Perceuse Tacklife PID01A, puissance 600W, vitesse variable de 0 à 3000 tr/min, mandrin auto-serrant de 13 mm. |
|---|---|
| Utilisation | Idéale pour percer le bois, le métal et le plastique, avec fonction de percussion pour le béton. |
| Maintenance et réparation | Nettoyer régulièrement le mandrin et vérifier les charbons du moteur. Remplacer les forets usés. |
| Sécurité | Utiliser des lunettes de protection et des gants. Ne pas dépasser la capacité de perçage recommandée. |
| Informations générales | Poids : 1.5 kg, dimensions : 28 x 24 x 8 cm, garantie de 2 ans. |
FOIRE AUX QUESTIONS - PID01A Tacklife
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice PID01A - Tacklife et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PID01A de la marque Tacklife.

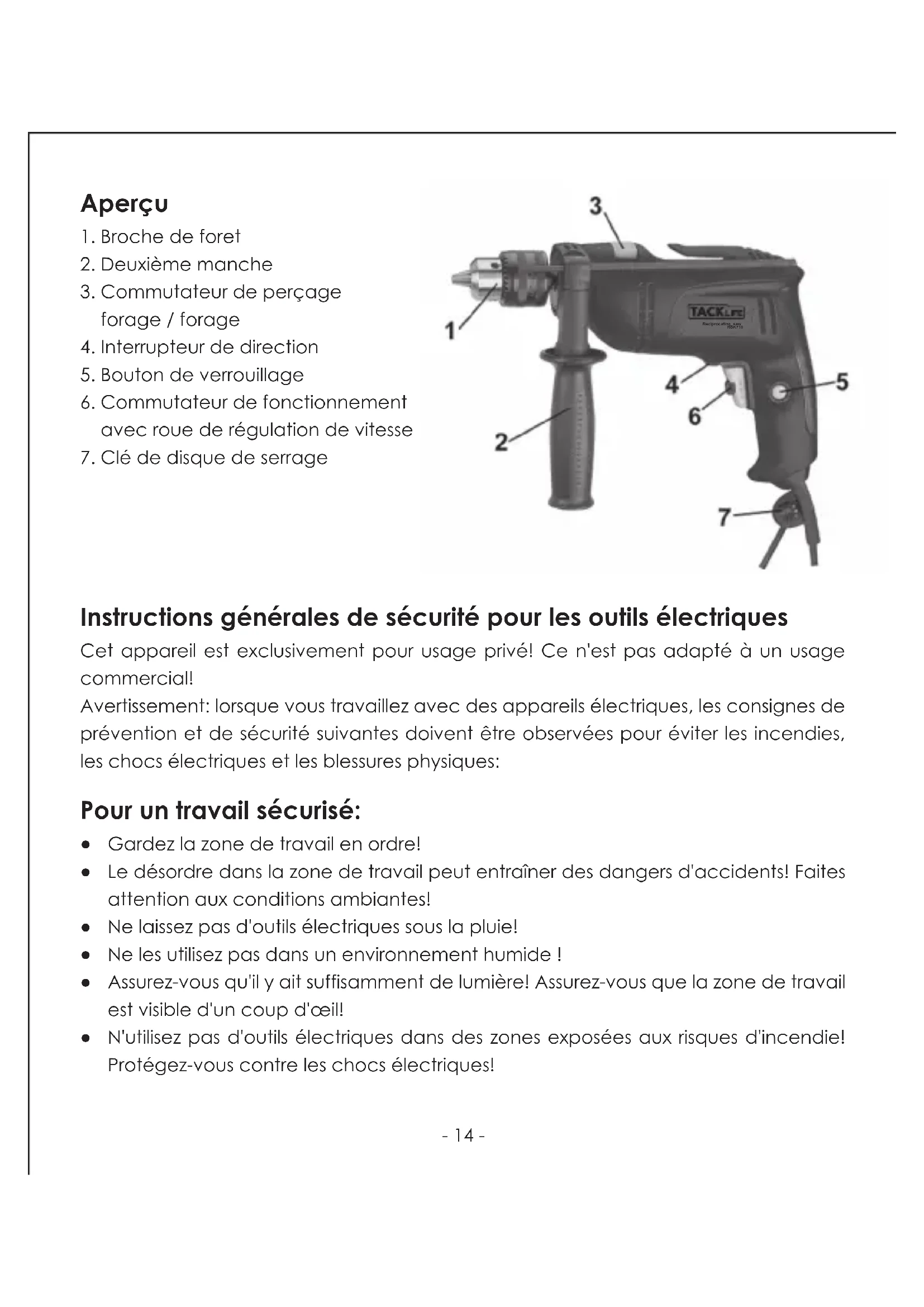

MODE D'EMPLOI PID01A Tacklife

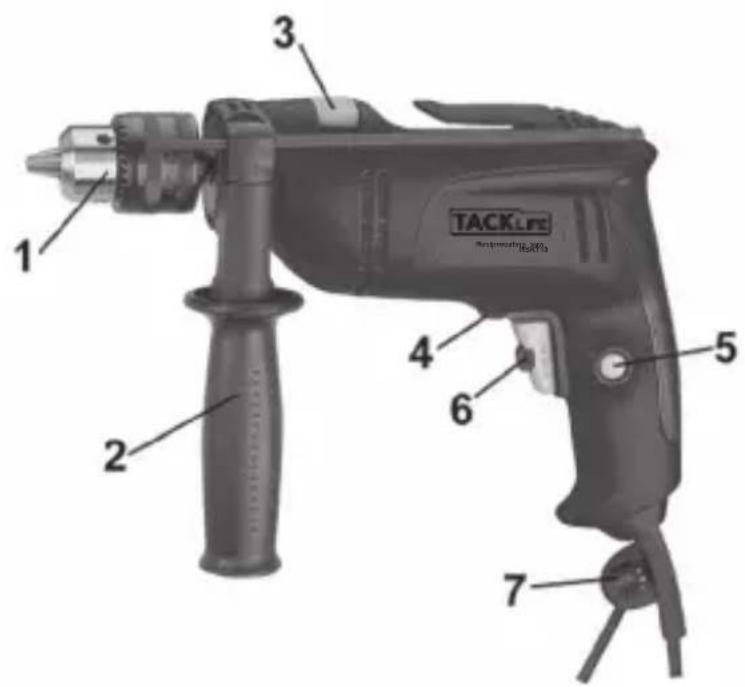

3. Commutateur de perçage
4. Interrupteur de direction
5. Bouton de verrouillage
6. Commutateur de fonctionnement
avec roue de régulation de vitesse
7. Clé de disque de serrage
Instructions générales de sécurité pour les outils électriques Cet appareil est exclusivement pour usage privé! Ce n'est pas adapté à un usage commercial!
Avertissement: lorsque vous travaillez avec des appareils électriques, les consignes de
prévention et de sécurité suivantes doivent être observées pour éviter les incendies, les chocs électriques et les blessures physiques: Pour un travail sécurisé:
Gardez la zone de travail en ordre! Le désordre dans la zone de travail peut entraîner des dangers d'accidents! Faites attention aux conditions ambiantes! Ne laissez pas d'outils électriques sous la pluie! Ne les utilisez pas dans un environnement humide ! Assurez-vous qu'il y ait suffisamment de lumière! Assurez-vous que la zone de travail est visible d'un coup d'œil! N'utilisez pas d'outils électriques dans des zones exposées aux risques d'incendie! Protégez-vous contre les chocs électriques! - 14 -Évitez tout contact avec des pièces mises à la terre (p. Ex., Tuyaux, radiateurs, poêles, réfrigérateurs)! En cas de conditions d'application extrêmes (par exemple, humidité élevée, présence de particules métalliques, etc.), la sécurité électrique de l'appareil peut être améliorée en connectant un transformateur d'isolement ou un disjoncteur à courant de panne! Gardez les enfants loin! Ne laissez pas d'autres personnes toucher l'outil ou le câble! Gardez les autres personnes hors de la zone de travail! Assurez-vous que l'outil est stocké en toute sécurité! Les outils électriques non utilisés doivent être conservés dans un endroit sec, haut ou fermé, hors de la portée des enfants! Ne pas surcharger l'outil électrique! Cela fonctionne mieux et plus sûr dans la gamme de capacité indiquée! Utilisez le bon outil électrique! N'utilisez pas d'outils ou d'adaptateurs faibles pour des travaux lourds. N'utilisez pas d'outils à des fins ou emplois pour lesquels ils ne sont pas destinés. Par exemple, les scies circulaires à main ne sont pas utilisées pour couper des arbres ou des branches! Portez toujours des vêtements de travail appropriés! Ne pas porter de tissus ou de bijoux larges !Risque d'être pris par des pièces mobiles! Lorsque vous travaillez à l'extérieur, il est conseillé de porter des gants en caoutchouc et des chaussures antidérapantes! Si vous avez les cheveux longs, utilisez une filete! Utilisez des lunettes de protection! Toujours porter un masque respiratoire pendant les travaux générant de la poussière! Connectez le système de vide (si disponible)! Si des appareils de connecter les systèmes de vide et de collecte sont disponibles, assurez-vous qu'ils sont connectés et utilisés correctement! Ne manipulez pas le câble! Ne transportez pas l'outil par le câble et ne l'utilisez pas pour retirer la fiche de la prise! Protégez le câble contre les sources de chaleur, l'huile et les bords tranchants ! Sécurisez l'outil! Utilisez des dispositifs de serrage ou un étau pour garder l'outil immobile! L'outil peut donc être maintenu en place plus sûrement que par la main et l'outil peut être utilisé avec les deux mains!
- 15 -Évitez les postures corporelles inhabituelles! Soyez toujours fermement en place et maintenez votre équilibre! Toujours garder l'outil en bon ordre! Toujours garder les outils propres pour fonctionner correctement et en toute sécurité! Suivez les instructions de maintenance et de changement d'outil! Vérifiez régulièrement la fiche et le câble et demandez à un technicien qualifié de les modifier en cas de dommages! Vérifiez régulièrement le câble d'extension et remplacez-le s'il est endommagé! Tirez la fiche de la prise après utilisation, avant la maintenance et en changeant les accessoires tels que les lames de scie, les perceuses, etc.! Ne laissez pas les clés d'outil en saillie! Assurez-vous avant d'allumer l'outil que la clé ou la jauge de réglage est enlevée! Évitez le démarrage accidentel de l'outil! N'utilisez jamais un outil électrique connecté au secteur avec votre doigt sur le commutateur! Assurez-vous que l'interrupteur est éteint lors de la connexion au secteur! Câble de rallonge à l'extérieur: utilisez uniquement des câbles d'extension certifiés et correctement marqués en plein air! Toujours être prudent! Faites attention à votre travail! Procédez avec précaution. N'utilisez pas l'outil si vous n'êtes pas concentré! Vérifiez l'outil pour des dommages ! Avant d'utiliser l'outil, vérifiez ensuite que les dispositifs de protection ou les pièces légèrement endommagées sont en bon état de fonctionnement! Vérifiez si les pièces mobiles fonctionnent correctement, qu'elles ne sont pas bloquées ou si des pièces sont endommagées! Toutes les pièces doivent être correctement montées et répondent à toutes les exigences pour le fonctionnement de l'outil électrique! Les appareils et pièces de protection endommagés doivent être réparés ou modifiés par un technicien qualifié à condition que le mode d'emploi ne précise pas à parts. Les interrupteurs endommagés doivent être remplacés dans un magasin de service à la clientèle! N'utilisez pas d'outils électriques qui ne peuvent pas être allumés ou éteints!
Informations spéciales de sécurité Lors du forage ou du vissage dans les murs, les plafonds, etc. assurez-vous d'avance que vous ne nuirez pas aux câbles électriques cachés. Pendant ce travail, vous ne devez pas toucher les parties métalliques de la machine. Ne touchez que la machine par le boîtier en plastique. Votre machine est double isolation. Cela signifie que deux types d'isolation complètement indépendants vous empêchent d'entrer en contact avec des pièces métalliques en direct. Cette mesure représente un degré élevé de protection contre une choc électrique. Votre foret a les fonctions suivantes: L'interrupteur de fonctionnement (6) est utilisé pour tous les travaux effectués avec la foreuse. Avec la sélection de vitesse via la molette de régulation, vous avez un contrôle optimal de la machine. La machine peut être réglée en continu avec le bouton de verrouillage (5). La deuxième poignée (2) vous offre une manière supplémentaire de maintenir la machine fermement. Selon la position de l'interrupteur de perçage (3), vous pouvez utiliser votre foreuse comme perceuse à percussion ou à rotation .
Pour votre propre sécurité, utilisez toujours uniquement les accessoires et pièces jointes spécifiés dans le mode d'emploi ou recommandé ou spécifié par le fabricant de l'outil. L'utilisation des accessoires ou des attachements non ceux spécifiés dans le mode d'emploi peut causer des blessures! Faites toujours réparer votre outil par des techniciens certifiés! Cet outil répond aux exigences de sécurité pertinentes. Les réparations ne doivent être effectuées que par des techniciens qualifiés avec des pièces de rechange d'origine pour éviter le risque de blessures causées par des réparations inappropriées à l'utilisateur. Pendant le fonctionnement, utilisez une protection auditive pour éviter d'endommager votre audition! L'interrupteur de direction (4) commande le sens du mouvement lorsque la machine est utilisée . En tant que tournevis ou si vous désirez retirer un foret qui s'est coincé. À l'aide de l'arrêt de bit réglable, vous pouvez fixer la profondeur des trous borgnes avec précision pendant le forage. Préparation de la perceuse Averdissement !Lorsque vous effectuez les travaux suivants, assurez-vous toujours que la machine n’est pas connectée à l'alimentation secteur . Insertion de la deuxième poignée (2) Pour assembler la deuxième poignée (2), relâchez-la en tournant la partie inférieure dans le sens inverse des aiguilles d'une montre ,de sorte que vous puissiez facilement tirer la poignée sur le mandrin sur la bride située derrière elle. Ensuite, tournez la poignée sur une position de travail qui vous convient et remettez-la en place en la serrant (en tournant la partie inférieure dans le sens des aiguilles d'une montre). Ajuster l'arrêt du bit Arrêter La deuxième poignée (2) comporte une butée pour l'arrêt de bit. Insérez une perceuse. Relâchez maintenant la poignée. Poussez la butée vers l'avant jusqu'à ce que sa fin soit conforme à la fin de la perceuse. Maintenant pousser la butée de bit jusqu'à ce que la distance entre la fin de la butée et la fin de la perceuse correspond à la profondeur à laquelle vous souhaitez forer. Insertion de la perceuse Retirez d'abord l’alimentation de la prise. Tournez la bague du mandrin de perçage (1) jusqu'à ce que les mâchoires de serrage soient suffisamment larges. Insérer le foret dans les mâchoires de serrage du mandrin de forage (1). Insérer l'extrémité de la clé de serrage (7) dans l'un des trois trous sur le corps du mandrin de forage (1) et laisser la tête de la clé (7) se verrouiller dans la bague du mandrin (1) . Afin de serrer les mâchoires de serrage et de fixer la perceuse en place, tourner la clé du mandrin (7) dans le sens des aiguilles d'une montre. Important: puis retirez la clé (7) du mandrin (1)! Travailler avec la perceuse Assurez-vous que la tension d'alimentation secteur est identique à la tension de fonctionnement de votre machine. Voir la plaque signalétique Pour plus de détails . Insérez la perceuse correcte pour le type de travail à effectuer. Si nécessaire, réglez l'arrêt de bit. Réglez la vitesse de la machine à l'aide de la roue de régulation sur l'interrupteur de fonctionnement (6). Plus l'interrupteur de fonctionnement (6) est pressé, plus vite les roues de forage tournent .Réglez le commutateur de direction (4) à la direction de mouvement souhaitée. Ne modifiez jamais la position de l'interrupteur de percussion (3) ou du commutateur de direction (4) lorsque la machine est allumée. La machine est allumée en appuyant sur l'interrupteur de fonctionnement (6). Lorsque l'interrupteur de fonctionnement (6) est relâché, la machine s'arrête. Si vous souhaitez utiliser un fonctionnement continu, appuyez sur le bouton de verrouillage (5) pendant que vous appuyez sur le bouton d'actionnement (6). Afin d'éteindre la machine pendant une opération continue, appuyer à nouveau sur l'interrupteur de fonctionnement (6), puis la laisser aller. Ne touchez pas le mandrin de perçage (1) pendant que la machine est allumée. Conseils de forage
●- 18 - Informations spéciales de sécurité Lors du forage ou du vissage dans les murs, les plafonds, etc. assurez-vous d'avance que vous ne nuirez pas aux câbles électriques cachés. Pendant ce travail, vous ne devez pas toucher les parties métalliques de la machine. Ne touchez que la machine par le boîtier en plastique. Votre machine est double isolation. Cela signifie que deux types d'isolation complètement indépendants vous empêchent d'entrer en contact avec des pièces métalliques en direct. Cette mesure représente un degré élevé de protection contre une choc électrique. Votre foret a les fonctions suivantes: L'interrupteur de fonctionnement (6) est utilisé pour tous les travaux effectués avec la foreuse. Avec la sélection de vitesse via la molette de régulation, vous avez un contrôle optimal de la machine. La machine peut être réglée en continu avec le bouton de verrouillage (5). La deuxième poignée (2) vous offre une manière supplémentaire de maintenir la machine fermement. Selon la position de l'interrupteur de perçage (3), vous pouvez utiliser votre foreuse comme perceuse à percussion ou à rotation . L'interrupteur de direction (4) commande le sens du mouvement lorsque la machine est utilisée . En tant que tournevis ou si vous désirez retirer un foret qui s'est coincé. À l'aide de l'arrêt de bit réglable, vous pouvez fixer la profondeur des trous borgnes avec précision pendant le forage. Préparation de la perceuse Averdissement !Lorsque vous effectuez les travaux suivants, assurez-vous toujours que la machine n’est pas connectée à l'alimentation secteur . Insertion de la deuxième poignée (2) Pour assembler la deuxième poignée (2), relâchez-la en tournant la partie inférieure dans le sens inverse des aiguilles d'une montre ,de sorte que vous puissiez facilement tirer la poignée sur le mandrin sur la bride située derrière elle. Ensuite, tournez la poignée sur une position de travail qui vous convient et remettez-la en place en la serrant (en tournant la partie inférieure dans le sens des aiguilles d'une montre). Ajuster l'arrêt du bit Arrêter La deuxième poignée (2) comporte une butée pour l'arrêt de bit. Insérez une perceuse. Relâchez maintenant la poignée. Poussez la butée vers l'avant jusqu'à ce que sa fin soit conforme à la fin de la perceuse. Maintenant pousser la butée de bit jusqu'à ce que la distance entre la fin de la butée et la fin de la perceuse correspond à la profondeur à laquelle vous souhaitez forer. Insertion de la perceuse Retirez d'abord l’alimentation de la prise. Tournez la bague du mandrin de perçage (1) jusqu'à ce que les mâchoires de serrage soient suffisamment larges. Insérer le foret dans les mâchoires de serrage du mandrin de forage (1). Insérer l'extrémité de la clé de serrage (7) dans l'un des trois trous sur le corps du mandrin de forage (1) et laisser la tête de la clé (7) se verrouiller dans la bague du mandrin (1) . Afin de serrer les mâchoires de serrage et de fixer la perceuse en place, tourner la clé du mandrin (7) dans le sens des aiguilles d'une montre. Important: puis retirez la clé (7) du mandrin (1)! Travailler avec la perceuse Assurez-vous que la tension d'alimentation secteur est identique à la tension de fonctionnement de votre machine. Voir la plaque signalétique Pour plus de détails . Insérez la perceuse correcte pour le type de travail à effectuer. Si nécessaire, réglez l'arrêt de bit. Réglez la vitesse de la machine à l'aide de la roue de régulation sur l'interrupteur de fonctionnement (6). Plus l'interrupteur de fonctionnement (6) est pressé, plus vite les roues de forage tournent .Réglez le commutateur de direction (4) à la direction de mouvement souhaitée. Ne modifiez jamais la position de l'interrupteur de percussion (3) ou du commutateur de direction (4) lorsque la machine est allumée. La machine est allumée en appuyant sur l'interrupteur de fonctionnement (6). Lorsque l'interrupteur de fonctionnement (6) est relâché, la machine s'arrête. Si vous souhaitez utiliser un fonctionnement continu, appuyez sur le bouton de verrouillage (5) pendant que vous appuyez sur le bouton d'actionnement (6). Afin d'éteindre la machine pendant une opération continue, appuyer à nouveau sur l'interrupteur de fonctionnement (6), puis la laisser aller. Ne touchez pas le mandrin de perçage (1) pendant que la machine est allumée. Conseils de forage
●Insérez toujours le foret ou le tournevis de la taille et du type corrects. Réglez la machine sur la vitesse correcte. Tenez toujours fermement la machine par la poignée et la deuxième poignée (2). Lors du forage de bois et de métal, régler l'interrupteur de percussion (3) pour percer. Lors du forage de maçonnerie, régler l'interrupteur de percussion (3) pour percer le forage. Lorsque vous utilisez la machine en tant que tournevis, réglez le percuteur (3) pour percer. Réglez l'interrupteur de direction (4) sur le bon sens. Ne changez jamais la direction du mouvement lorsque la machine est allumée.
Informations spéciales de sécurité Lors du forage ou du vissage dans les murs, les plafonds, etc. assurez-vous d'avance que vous ne nuirez pas aux câbles électriques cachés. Pendant ce travail, vous ne devez pas toucher les parties métalliques de la machine. Ne touchez que la machine par le boîtier en plastique. Votre machine est double isolation. Cela signifie que deux types d'isolation complètement indépendants vous empêchent d'entrer en contact avec des pièces métalliques en direct. Cette mesure représente un degré élevé de protection contre une choc électrique. Votre foret a les fonctions suivantes: L'interrupteur de fonctionnement (6) est utilisé pour tous les travaux effectués avec la foreuse. Avec la sélection de vitesse via la molette de régulation, vous avez un contrôle optimal de la machine. La machine peut être réglée en continu avec le bouton de verrouillage (5). La deuxième poignée (2) vous offre une manière supplémentaire de maintenir la machine fermement. Selon la position de l'interrupteur de perçage (3), vous pouvez utiliser votre foreuse comme perceuse à percussion ou à rotation . L'interrupteur de direction (4) commande le sens du mouvement lorsque la machine est utilisée . En tant que tournevis ou si vous désirez retirer un foret qui s'est coincé. À l'aide de l'arrêt de bit réglable, vous pouvez fixer la profondeur des trous borgnes avec précision pendant le forage. Préparation de la perceuse Averdissement !Lorsque vous effectuez les travaux suivants, assurez-vous toujours que la machine n’est pas connectée à l'alimentation secteur . Insertion de la deuxième poignée (2) Pour assembler la deuxième poignée (2), relâchez-la en tournant la partie inférieure dans le sens inverse des aiguilles d'une montre ,de sorte que vous puissiez facilement tirer la poignée sur le mandrin sur la bride située derrière elle. Ensuite, tournez la poignée sur une position de travail qui vous convient et remettez-la en place en la serrant (en tournant la partie inférieure dans le sens des aiguilles d'une montre). Ajuster l'arrêt du bit Arrêter La deuxième poignée (2) comporte une butée pour l'arrêt de bit. Insérez une perceuse. Relâchez maintenant la poignée. Poussez la butée vers l'avant jusqu'à ce que sa fin soit conforme à la fin de la perceuse. Maintenant pousser la butée de bit jusqu'à ce que la distance entre la fin de la butée et la fin de la perceuse correspond à la profondeur à laquelle vous souhaitez forer. Insertion de la perceuse Retirez d'abord l’alimentation de la prise. Tournez la bague du mandrin de perçage (1) jusqu'à ce que les mâchoires de serrage soient suffisamment larges. Insérer le foret dans les mâchoires de serrage du mandrin de forage (1). Insérer l'extrémité de la clé de serrage (7) dans l'un des trois trous sur le corps du mandrin de forage (1) et laisser la tête de la clé (7) se verrouiller dans la bague du mandrin (1) . Afin de serrer les mâchoires de serrage et de fixer la perceuse en place, tourner la clé du mandrin (7) dans le sens des aiguilles d'une montre. Important: puis retirez la clé (7) du mandrin (1)! Travailler avec la perceuse Assurez-vous que la tension d'alimentation secteur est identique à la tension de fonctionnement de votre machine. Voir la plaque signalétique Pour plus de détails . Insérez la perceuse correcte pour le type de travail à effectuer. Si nécessaire, réglez l'arrêt de bit. Réglez la vitesse de la machine à l'aide de la roue de régulation sur l'interrupteur de fonctionnement (6). Plus l'interrupteur de fonctionnement (6) est pressé, plus vite les roues de forage tournent .Réglez le commutateur de direction (4) à la direction de mouvement souhaitée. Ne modifiez jamais la position de l'interrupteur de percussion (3) ou du commutateur de direction (4) lorsque la machine est allumée. La machine est allumée en appuyant sur l'interrupteur de fonctionnement (6). Lorsque l'interrupteur de fonctionnement (6) est relâché, la machine s'arrête. Si vous souhaitez utiliser un fonctionnement continu, appuyez sur le bouton de verrouillage (5) pendant que vous appuyez sur le bouton d'actionnement (6). Afin d'éteindre la machine pendant une opération continue, appuyer à nouveau sur l'interrupteur de fonctionnement (6), puis la laisser aller. Ne touchez pas le mandrin de perçage (1) pendant que la machine est allumée. Conseils de forage
●Tension: Fréquence: Puissance entrée : Vitesse sans charge: Taille du mandrin: Capacité de forage: Acier: Béton: Bois: 230V~ 50Hz 650W 0-2600/min 13mm 10mm 13mm 25mm
Soins des outils Surcharge Ne jamais utiliser de force excessive lors du forage. Trop de pression réduit la vitesse de la machine et la puissance requise est considérablement réduite. Cela peut entraîner une surcharge, ce qui peut endommager le moteur de la foreuse. Lorsque la machine de forage devient trop chaude, laissez-la fonctionner pendant deux minutes sans charge, puis interrompez le fonctionnement pendant une courte période. Nettoyez la foreuse avec un chiffon et une brosse propres . Assurez-vous que les fentes de ventilation ne sont pas bloquées.
Avertissement: Utilisez toujours les poignées supplémentaires fournies avec l'appareil.
