ManualFácil PID01A - Perforar Tacklife - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato PID01A Tacklife en formato PDF.
| Características técnicas | Taladro Tacklife PID01A, potencia 600W, velocidad variable de 0 a 3000 rpm, portabrocas automático de 13 mm. |
|---|---|
| Uso | Ideal para perforar madera, metal y plástico, con función de percusión para concreto. |
| Mantenimiento y reparación | Limpie regularmente el portabrocas y revise las escobillas del motor. Reemplace las brocas desgastadas. |
| Seguridad | Use gafas de protección y guantes. No exceda la capacidad de perforación recomendada. |
| Información general | Peso: 1,5 kg, dimensiones: 28 x 24 x 8 cm, garantía de 2 años. |
Preguntas frecuentes - PID01A Tacklife
Descarga las instrucciones para tu Perforar en formato PDF gratis! Encuentra tus instrucciones PID01A - Tacklife y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PID01A de la marca Tacklife.

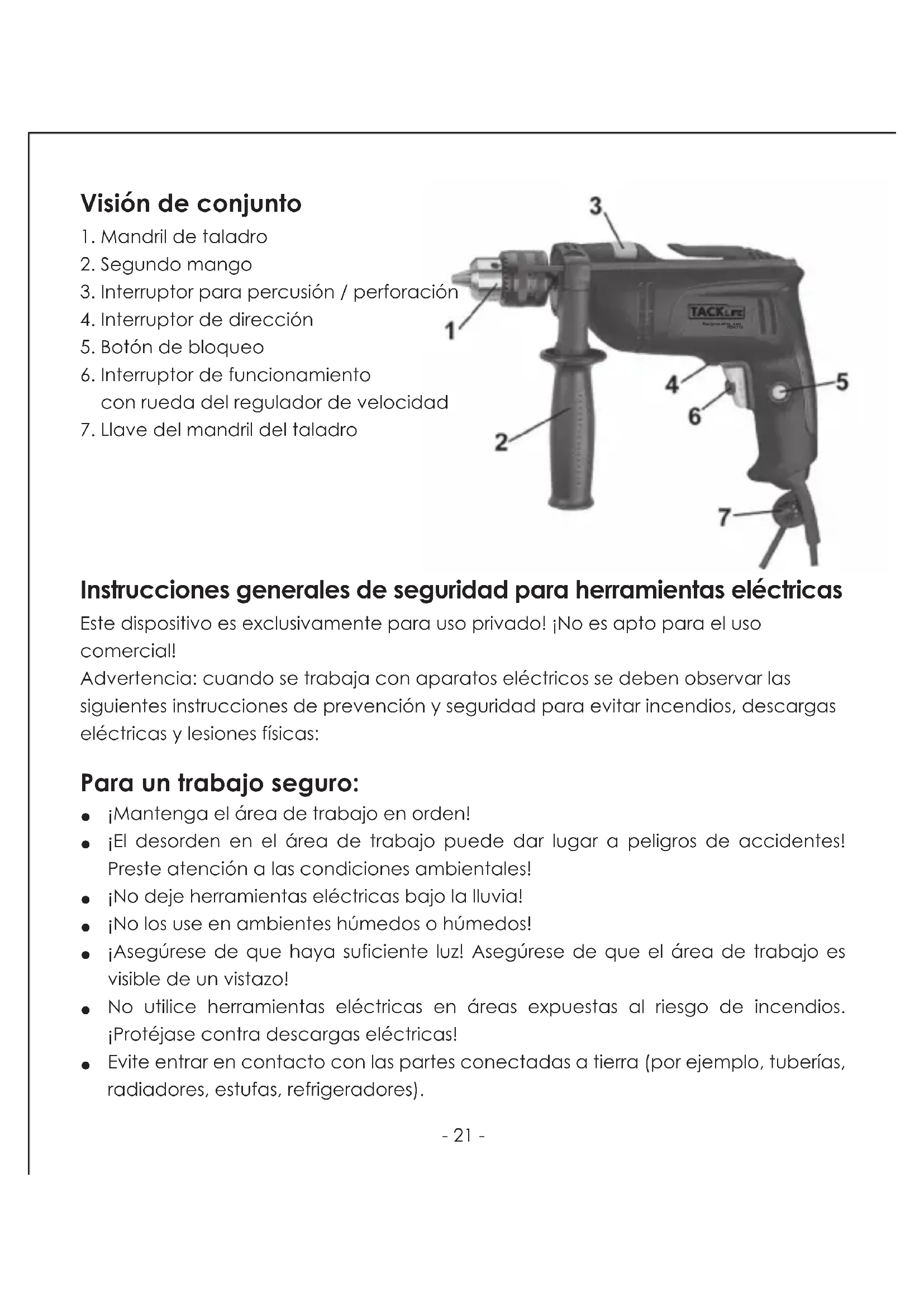

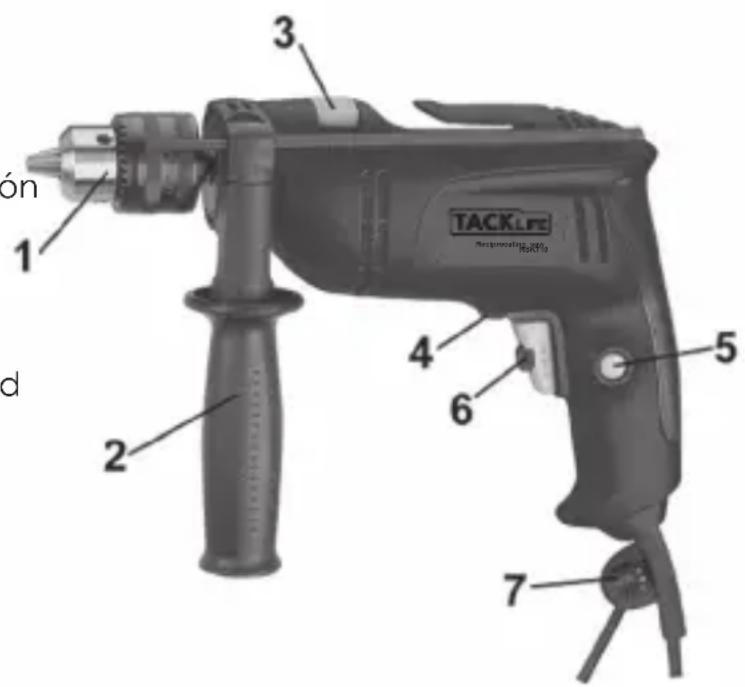

MANUAL DE USUARIO PID01A Tacklife
3. Interruptor para percusión / perforación
4. Interruptor de dirección
6. Interruptor de funcionamiento
con rueda del regulador de velocidad
7. Llave del mandril del taladro
Instrucciones generales de seguridad para herramientas eléctricas Este dispositivo es exclusivamente para uso privado! ¡No es apto para el uso comercial! Advertencia: cuando se trabaja con aparatos eléctricos se deben observar las siguientes instrucciones de prevención y seguridad para evitar incendios, descargas eléctricas y lesiones físicas: Para un trabajo seguro:
¡Mantenga el área de trabajo en orden! ¡El desorden en el área de trabajo puede dar lugar a peligros de accidentes! Preste atención a las condiciones ambientales! ¡No deje herramientas eléctricas bajo la lluvia! ¡No los use en ambientes húmedos o húmedos! ¡Asegúrese de que haya suficiente luz! Asegúrese de que el área de trabajo es visible de un vistazo! No utilice herramientas eléctricas en áreas expuestas al riesgo de incendios. ¡Protéjase contra descargas eléctricas! Evite entrar en contacto con las partes conectadas a tierra (por ejemplo, tuberías, radiadores, estufas, refrigeradores). - 21 -En caso de condiciones de aplicación extremas (por ejemplo, alta humedad, presencia de partículas metálicas, etc.), la seguridad eléctrica del dispositivo se puede mejorar conectando un transformador de aislamiento o un interruptor de corriente de falla. ¡Mantenga a los niños alejados! ¡No permita que otras personas toquen la herramienta o el cable! ¡Mantenga a otras personas fuera del área de trabajo! ¡Asegúrese de que la herramienta se almacena de forma segura! Las herramientas eléctricas que no se utilicen deben mantenerse en un lugar seco, alto o cerrado, fuera del alcance de los niños. ¡No sobrecargue la herramienta eléctrica! ¡Funciona mejor y más seguro dentro del rango de capacidad indicado! Utilice la herramienta eléctrica correcta! No utilice herramientas o adaptadores débiles para trabajos pesados. No utilice herramientas para propósitos o trabajos para los cuales no están destinados. Por ejemplo, las sierras de mano circular no se utilizan para cortar árboles o ramas! ¡Siempre use paños de trabajo adecuados! ¡No use paños sueltos o joyas! ¡Riesgo de ser atrapado por piezas móviles! Cuando trabaje afuera, ¡es recomendable usar guantes de goma y zapatos antideslizantes! Si tiene pelo largo, use una redecilla! ¡Utilice gafas protectoras! ¡Siempre use una máscara de respiración durante los trabajos que producen polvo! Conecte el sistema de vacío (si está disponible)! Si se dispone de dispositivos para la conexión de sistemas de vacío y recogida, asegúrese de que estén conectados y utilizados correctamente. ¡No manipule el cable! No lleve la herramienta por el cable y no la use para sacar el enchufe de la toma! ¡Proteja el cable contra fuentes de calor, aceite y bordes afilados! Asegure la herramienta! Utilice dispositivos de sujeción o un tornillo para mantener la herramienta aún fija. Por lo tanto, la herramienta puede mantenerse en su lugar con mayor seguridad que a mano y la herramienta puede utilizarse con ambas manos. ¡Evite posturas inusuales en el cuerpo! ¡Siempre esté firmemente en su lugar y mantenga su equilibrio! ¡Mantenga siempre la herramienta en buen estado!
- 22 -¡Mantenga siempre las herramientas afiladas y limpias para trabajar correctamente y con seguridad! ¡Siga las instrucciones de mantenimiento y cambio de herramientas! Compruebe el enchufe y el cable regularmente y solicite a un técnico cualificado que los cambie en caso de daños. Revise el cable de extensión regularmente y reemplácelo si está dañado. ¡Tire del enchufe de la toma después del uso, antes del mantenimiento y al cambiar accesorios tales como hojas de sierra, taladros cortadores, etc.! ¡No deje las llaves de herramientas sobresalientes! Antes de encender la herramienta, asegúrese de quitar la llave o el manómetro de ajuste. ¡Evite el arranque accidental de la herramienta! ¡Nunca lleve una herramienta eléctrica conectada a la red eléctrica con el dedo en el interruptor! Asegúrese de que el interruptor esté apagado cuando conecte a la red! Cable de extensión al aire libre: ¡Utilice sólo cables de extensión certificados y debidamente marcados al aire libre! ¡Siempre se cuidadoso! Preste atención a su trabajo! Proceder con cuidado. ¡No utilice la herramienta si no está concentrado! ¡Compruebe si la herramienta está dañada! Antes de utilizar la herramienta la próxima vez, verifique que los dispositivos de protección o las partes ligeramente dañadas estén en buenas condiciones de trabajo. ¡Compruebe si las piezas móviles funcionan correctamente, que no están atascadas o si alguna pieza está dañada! ¡Todas las piezas se montan correctamente y cumplen todos los requisitos para el funcionamiento de la herramienta eléctrica! Los dispositivos y piezas de protección dañadas deben ser reparados o modificados por un técnico cualificado, siempre que las instrucciones de funcionamiento no especifiquen lo contrario. Los interruptores dañados deben ser reemplazados en una tienda de servicio al cliente. ¡No utilice herramientas eléctricas que no puedan ser encendidas o apagadas
Información de seguridad especial Al perforar o atornillar en paredes, techos, etc asegúrese de antemano que no dañará los cables eléctricos ocultos. Durante este trabajo no debe tocar ninguna parte metálica de la máquina. Sólo tocar la máquina por la carcasa de plástico. Su máquina tiene doble aislamiento. Esto significa que dos tipos de aislamiento completamente independientes le impiden entrar en contacto con partes metálicas vivas. Esta medida representa un alto grado de protección contra una descarga eléctrica. Su ejercicio tiene las siguientes funciones: El interruptor de servicio (6) se utiliza para todos los trabajos realizados con la máquina de perforación. Con la selección de la velocidad a través de la rueda del regulador usted tiene control óptimo de la máquina. La máquina puede ajustarse en funcionamiento continuo con el botón de bloqueo (5). El segundo mango (2) le da una forma adicional de sujetar firmemente la máquina. Dependiendo de la posición del interruptor de perforación / perforación de percusión (3), puede Su taladradora como taladro de percusión o taladro rotativo. El interruptor de dirección (4) controla la dirección de movimiento cuando se utiliza la máquina
Como un destornillador o si desea quitar una broca de perforación que se ha atascado. Utilizando el tope ajustable se puede fijar la profundidad de los agujeros ciegos con precisión durante la perforación. Preparación de la máquina de perforación ¡Advertencia! Cuando realice el siguiente trabajo, asegúrese que la maquina no conecta a la fuente de alimentación principal Inserción del segundo identificador(2) Con el fin de montar el segundo mango (2), suéltelo girando la parte inferior en sentido contrario a las agujas del reloj para que pueda tirar fácilmente del mango sobre el mandril de taladro sobre la brida situada detrás de él. A continuación, gire la manija a una posición de trabajo que sea cómoda para usted y fíjela en su lugar apretándola (girando la parte inferior hacia la derecha). Ajuste de la parada de bit El segundo mango (2) tiene un retenedor para el tope del pedal. Inserte un taladro. Ahora suelte el mango. Empuje el tope hacia adelante hasta que su extremo quede alineado con el extremo del taladro. A continuación, empuje el tope hasta que la distancia entre el final del tope y el final del taladro corresponda a la profundidad a la que desea perforar. Inserción del taladro En primer lugar, desconecte la red de la toma de corriente. Gire el anillo del portabrocas (1) hasta que las mordazas de sujeción estén lo suficientemente abiertas. Inserte el taladro en las mordazas de sujeción del portabrocas (1). Insertar el extremo de la chaveta del mandril (7) en uno de los tres orificios del cuerpo del portabrocas (1) y dejar encajar la cabeza de la llave (7) en el anillo del mandril (1) . Con el fin de apretar las mordazas de sujeción y fijar la broca en su lugar, gire la llave del portabrocas (7) en el sentido de las agujas del reloj. Importante: ¡Quitar la llave (7) del mandril (1)! Trabajar con la máquina de perforación Asegúrese de que el voltaje de la red es el mismo que el de su máquina. Para obtener más información, consulte la placa de características. Inserte el taladro correcto para el tipo de trabajo a realizar. Si es necesario, ajuste la parada del bit. Ajustar la velocidad de la máquina utilizando la rueda reguladora del interruptor de mando (6). Cuanto más se oprime el interruptor de accionamiento (6), más rápido el taladro gira. Tes. Coloque el interruptor de dirección (4) en la dirección de movimiento deseada. No cambie nunca la posición del interruptor de percusión (3) o del interruptor de dirección (4) cuando se conecta la máquina. La máquina se conecta pulsando el interruptor de mando (6). Cuando se suelta el interruptor de accionamiento (6), la máquina se detiene. Si desea utilizar la operación continua, presione el botón de bloqueo (5) mientras se presiona el interruptor de operación (6). Para apagar la máquina durante la operación continua, presione de nuevo el interruptor de operación (6) y déjelo ir. No toque el portabrocas (1) mientras la máquina está encendida. Consejos de perforación
Para su propia seguridad utilice siempre únicamente los accesorios y accesorios especificados en el manual de instrucciones o recomendados o especificados por el fabricante de la herramienta. ¡El uso de accesorios y accesorios distintos de los especificados en las instrucciones de uso puede causar lesiones! ¡Siempre haga reparar su herramienta por técnicos certificados! ¡Esta herramienta cumple los requisitos de seguridad pertinentes! Las reparaciones deben ser realizadas únicamente por técnicos cualificados con piezas de repuesto originales para evitar el riesgo de lesiones al usuario causadas por reparaciones incorrectas. Durante el funcionamiento, use protección auditiva para evitar daños en la audición.- 25 - Información de seguridad especial Al perforar o atornillar en paredes, techos, etc asegúrese de antemano que no dañará los cables eléctricos ocultos. Durante este trabajo no debe tocar ninguna parte metálica de la máquina. Sólo tocar la máquina por la carcasa de plástico. Su máquina tiene doble aislamiento. Esto significa que dos tipos de aislamiento completamente independientes le impiden entrar en contacto con partes metálicas vivas. Esta medida representa un alto grado de protección contra una descarga eléctrica. Su ejercicio tiene las siguientes funciones: El interruptor de servicio (6) se utiliza para todos los trabajos realizados con la máquina de perforación. Con la selección de la velocidad a través de la rueda del regulador usted tiene control óptimo de la máquina. La máquina puede ajustarse en funcionamiento continuo con el botón de bloqueo (5). El segundo mango (2) le da una forma adicional de sujetar firmemente la máquina. Dependiendo de la posición del interruptor de perforación / perforación de percusión (3), puede Su taladradora como taladro de percusión o taladro rotativo. El interruptor de dirección (4) controla la dirección de movimiento cuando se utiliza la máquina Como un destornillador o si desea quitar una broca de perforación que se ha atascado. Utilizando el tope ajustable se puede fijar la profundidad de los agujeros ciegos con precisión durante la perforación. Preparación de la máquina de perforación ¡Advertencia! Cuando realice el siguiente trabajo, asegúrese que la maquina no conecta a la fuente de alimentación principal Inserción del segundo identificador(2) Con el fin de montar el segundo mango (2), suéltelo girando la parte inferior en sentido contrario a las agujas del reloj para que pueda tirar fácilmente del mango sobre el mandril de taladro sobre la brida situada detrás de él. A continuación, gire la manija a una posición de trabajo que sea cómoda para usted y fíjela en su lugar apretándola (girando la parte inferior hacia la derecha). Ajuste de la parada de bit El segundo mango (2) tiene un retenedor para el tope del pedal. Inserte un taladro. Ahora suelte el mango. Empuje el tope hacia adelante hasta que su extremo quede alineado con el extremo del taladro. A continuación, empuje el tope hasta que la distancia entre el final del tope y el final del taladro corresponda a la profundidad a la que desea perforar. Inserción del taladro En primer lugar, desconecte la red de la toma de corriente. Gire el anillo del portabrocas (1) hasta que las mordazas de sujeción estén lo suficientemente abiertas. Inserte el taladro en las mordazas de sujeción del portabrocas (1). Insertar el extremo de la chaveta del mandril (7) en uno de los tres orificios del cuerpo del portabrocas (1) y dejar encajar la cabeza de la llave (7) en el anillo del mandril (1) . Con el fin de apretar las mordazas de sujeción y fijar la broca en su lugar, gire la llave del portabrocas (7) en el sentido de las agujas del reloj. Importante: ¡Quitar la llave (7) del mandril (1)! Trabajar con la máquina de perforación Asegúrese de que el voltaje de la red es el mismo que el de su máquina. Para obtener más información, consulte la placa de características. Inserte el taladro correcto para el tipo de trabajo a realizar. Si es necesario, ajuste la parada del bit. Ajustar la velocidad de la máquina utilizando la rueda reguladora del interruptor de mando (6). Cuanto más se oprime el interruptor de accionamiento (6), más rápido el taladro gira. Tes. Coloque el interruptor de dirección (4) en la dirección de movimiento deseada. No cambie nunca la posición del interruptor de percusión (3) o del interruptor de dirección (4) cuando se conecta la máquina. La máquina se conecta pulsando el interruptor de mando (6). Cuando se suelta el interruptor de accionamiento (6), la máquina se detiene. Si desea utilizar la operación continua, presione el botón de bloqueo (5) mientras se presiona el interruptor de operación (6). Para apagar la máquina durante la operación continua, presione de nuevo el interruptor de operación (6) y déjelo ir. No toque el portabrocas (1) mientras la máquina está encendida. Consejos de perforación
●Inserte siempre el tamaño y tipo de taladro o destornillador correctos. Ajuste la máquina a la velocidad correcta. Sostenga siempre la máquina firmemente por el mango y el segundo mango (2). Al perforar madera y metal, coloque el percutor-perforador (3) en la perforación. Al perforar mampostería, ponga el interruptor de percusión-perforación (3) en percusión. Cuando utilice la máquina como destornillador, ponga el percutor-percutor (3) en la perforación. Ponga el interruptor de dirección (4) en la dirección correcta. Nunca cambie la dirección de movimiento con la máquina encendida.
Información de seguridad especial Al perforar o atornillar en paredes, techos, etc asegúrese de antemano que no dañará los cables eléctricos ocultos. Durante este trabajo no debe tocar ninguna parte metálica de la máquina. Sólo tocar la máquina por la carcasa de plástico. Su máquina tiene doble aislamiento. Esto significa que dos tipos de aislamiento completamente independientes le impiden entrar en contacto con partes metálicas vivas. Esta medida representa un alto grado de protección contra una descarga eléctrica. Su ejercicio tiene las siguientes funciones: El interruptor de servicio (6) se utiliza para todos los trabajos realizados con la máquina de perforación. Con la selección de la velocidad a través de la rueda del regulador usted tiene control óptimo de la máquina. La máquina puede ajustarse en funcionamiento continuo con el botón de bloqueo (5). El segundo mango (2) le da una forma adicional de sujetar firmemente la máquina. Dependiendo de la posición del interruptor de perforación / perforación de percusión (3), puede Su taladradora como taladro de percusión o taladro rotativo. El interruptor de dirección (4) controla la dirección de movimiento cuando se utiliza la máquina Como un destornillador o si desea quitar una broca de perforación que se ha atascado. Utilizando el tope ajustable se puede fijar la profundidad de los agujeros ciegos con precisión durante la perforación. Preparación de la máquina de perforación ¡Advertencia! Cuando realice el siguiente trabajo, asegúrese que la maquina no conecta a la fuente de alimentación principal Inserción del segundo identificador(2) Con el fin de montar el segundo mango (2), suéltelo girando la parte inferior en sentido contrario a las agujas del reloj para que pueda tirar fácilmente del mango sobre el mandril de taladro sobre la brida situada detrás de él. A continuación, gire la manija a una posición de trabajo que sea cómoda para usted y fíjela en su lugar apretándola (girando la parte inferior hacia la derecha). Ajuste de la parada de bit El segundo mango (2) tiene un retenedor para el tope del pedal. Inserte un taladro. Ahora suelte el mango. Empuje el tope hacia adelante hasta que su extremo quede alineado con el extremo del taladro. A continuación, empuje el tope hasta que la distancia entre el final del tope y el final del taladro corresponda a la profundidad a la que desea perforar. Inserción del taladro En primer lugar, desconecte la red de la toma de corriente. Gire el anillo del portabrocas (1) hasta que las mordazas de sujeción estén lo suficientemente abiertas. Inserte el taladro en las mordazas de sujeción del portabrocas (1). Insertar el extremo de la chaveta del mandril (7) en uno de los tres orificios del cuerpo del portabrocas (1) y dejar encajar la cabeza de la llave (7) en el anillo del mandril (1) . Con el fin de apretar las mordazas de sujeción y fijar la broca en su lugar, gire la llave del portabrocas (7) en el sentido de las agujas del reloj. Importante: ¡Quitar la llave (7) del mandril (1)! Trabajar con la máquina de perforación Asegúrese de que el voltaje de la red es el mismo que el de su máquina. Para obtener más información, consulte la placa de características. Inserte el taladro correcto para el tipo de trabajo a realizar. Si es necesario, ajuste la parada del bit. Ajustar la velocidad de la máquina utilizando la rueda reguladora del interruptor de mando (6). Cuanto más se oprime el interruptor de accionamiento (6), más rápido el taladro gira. Tes. Coloque el interruptor de dirección (4) en la dirección de movimiento deseada. No cambie nunca la posición del interruptor de percusión (3) o del interruptor de dirección (4) cuando se conecta la máquina. La máquina se conecta pulsando el interruptor de mando (6). Cuando se suelta el interruptor de accionamiento (6), la máquina se detiene. Si desea utilizar la operación continua, presione el botón de bloqueo (5) mientras se presiona el interruptor de operación (6). Para apagar la máquina durante la operación continua, presione de nuevo el interruptor de operación (6) y déjelo ir. No toque el portabrocas (1) mientras la máquina está encendida. Consejos de perforación
●Voltaje: Frecuencia: Entrada de alimentación: Sin velocidad de carga: Tamaño del tirador: Capacidad de perforación: Acero: Hormigón: Madera: 230V~ 50Hz 650W 0-2600/min 13mm 10mm 13mm 25mm
Cuidado de las herramientas Sobrecarga Nunca use fuerza excesiva al perforar. Demasiada presión reduce la velocidad de la máquina, y la potencia requerida se reduce considerablemente. Esto puede ocasion- ar daños en el motor de la máquina de perforación. Cuando la máquina de perforación se caliente demasiado, permita que funcione durante dos minutos sin carga y luego interrumpa el trabajo durante un corto período de tiempo. Limpie la máquina perforadora con un paño limpio y un cepillo. Asegúrese de que las ranuras de ventilación no estén bloqueadas. Advertencia: Utilice siempre las empuñaduras adicionales que vienen con el aparato. Perder el control del aparato puede causar lesiones. Datos técnicosReciprocating saw RSK710 Introduzione
