| Caratteristiche tecniche | Trapano Tacklife PID01A, potenza 600W, velocità variabile da 0 a 3000 giri/min, mandrino autoserrante da 13 mm. |
|---|---|
| Utilizzo | Ideale per forare legno, metallo e plastica, con funzione di percussione per il calcestruzzo. |
| Manutenzione e riparazione | Pulire regolarmente il mandrino e controllare le spazzole del motore. Sostituire le punte usurate. |
| Sicurezza | Indossare occhiali protettivi e guanti. Non superare la capacità di foratura raccomandata. |
| Informazioni generali | Peso: 1,5 kg, dimensioni: 28 x 24 x 8 cm, garanzia di 2 anni. |
Domande frequenti - PID01A Tacklife
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale PID01A - Tacklife e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PID01A del marchio Tacklife.

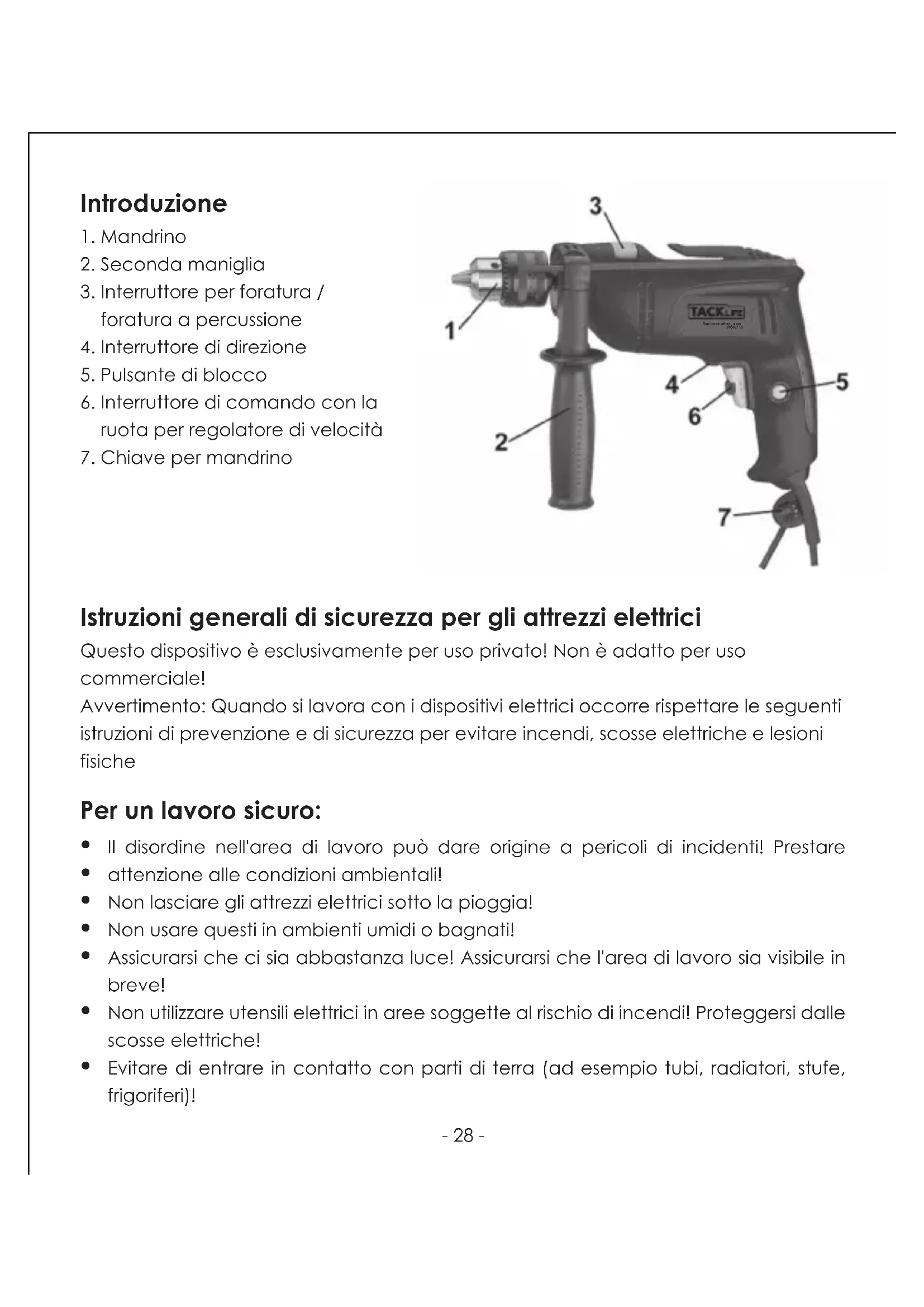

MANUALE UTENTE PID01A Tacklife

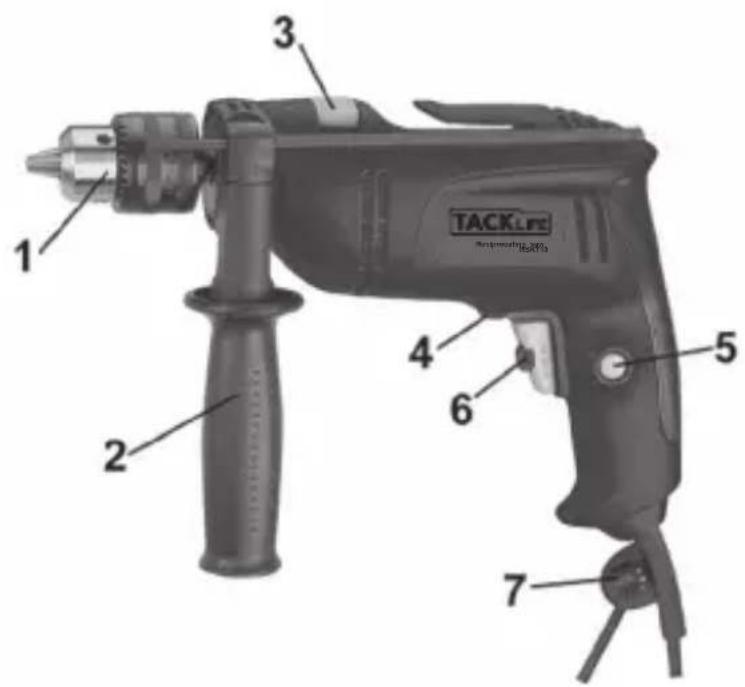

3. Interruttore per foratura /
foratura a percussione
4. Interruttore di direzione
5. Pulsante di blocco
6. Interruttore di comando con la
ruota per regolatore di velocità
7. Chiave per mandrino
Istruzioni generali di sicurezza per gli attrezzi elettrici Questo dispositivo è esclusivamente per uso privato! Non è adatto per uso commerciale! Avvertimento: Quando si lavora con i dispositivi elettrici occorre rispettare le seguenti istruzioni di prevenzione e di sicurezza per evitare incendi, scosse elettriche e lesioni fisiche Per un lavoro sicuro:
Il disordine nell'area di lavoro può dare origine a pericoli di incidenti! Prestare attenzione alle condizioni ambientali! Non lasciare gli attrezzi elettrici sotto la pioggia! Non usare questi in ambienti umidi o bagnati! Assicurarsi che ci sia abbastanza luce! Assicurarsi che l'area di lavoro sia visibile in breve! Non utilizzare utensili elettrici in aree soggette al rischio di incendi! Proteggersi dalle scosse elettriche! Evitare di entrare in contatto con parti di terra (ad esempio tubi, radiatori, stufe, frigoriferi)! - 28 -In caso di condizioni di applicazione estreme (ad esempio alta umidità, presenza di particelle metalliche ecc.) La sicurezza elettrica del dispositivo può essere migliorata collegando un trasformatore di isolamento o un interruttore di corrente di guasto! Tenere i bambini lontani! Non lasciare che altre persone toccano lo strumento o il cavo! Mantenere altre persone fuori dall'area di lavoro! Assicurarsi che lo strumento sia memorizzato in modo sicuro! Gli utensili elettrici non utilizzati devono essere tenuti in un luogo asciutto, alto o chiuso, fuori dalla portata dei bambini! Non sovraccaricare lo strumento elettrico! Funziona meglio e più sicuro entro il range di capacità indicato! Utilizzare lo strumento elettrico giusto! Non utilizzare utensili deboli o adattatori per lavori pesanti. Non utilizzare strumenti per scopi o lavori per i quali questi non sono destinati. Ad esempio, le seghe circolari a mano non vengono utilizzate per tagliare alberi o rami! Indossare sempre panni di lavoro adatti! Non indossare abiti bagnati o gioielli! Rischio di essere catturato da parti in movimento! Quando si lavora all'esterno, si consiglia di indossare guanti di gomma e scarpe antideflagranti! Se hai capelli lunghi, indossa un telaio! Usare occhiali protettivi! Indossare sempre una maschera respiratoria durante i lavori che producono polvere! Collegare il sistema di vuoto (se disponibile)! Se sono disponibili dispositivi per il collegamento di sistemi di vuoto e di raccolta, assicurarsi che questi siano collegati e utilizzati correttamente! Non manomettere il cavo! Non portare l'attrezzo dal cavo e non usarlo per estrarre la spina dalla presa! Proteggere il cavo dalle fonti di calore, dall'olio e dai bordi taglienti! Fissare l'utensilel! Usa i dispositivi di fissaggio o una maniglia per mantenere lo strumento ancora! L'utensile può quindi essere tenuto in posizione più sicuro che a mano e lo strumen- to può essere utilizzato con entrambe le mani! Evita posture del corpo insolite! Sostenere sempre in saldo e mantenere l'equilibrio! Tenere sempre l'utensile in buone condizioni! Tenere sempre attrezzi affilati e puliti per funzionare correttamente e in modo sicuro!
- 29 -Seguire le istruzioni per la manutenzione e la sostituzione degli utensili! Controllare regolarmente la spina e il cavo e richiedere un tecnico qualificato in caso di danneggiamento! Controllare regolarmente il cavo di prolunga e sostituirlo se è danneggiato! Estrarre la spina dalla presa dopo l'uso, prima di effettuare interventi di manutenzione e sostituire accessori quali lame, taglierine ecc! Non lasciare chiavi utensili sporgenti! Prima di accendere lo strumento, accertarsi che la chiave o il calibro di regolazione siano stati rimossi! Evitare l'avviamento accidentale dell'utensile! Non portare mai uno strumento elettrico collegato alla rete elettrica con il dito sull'interruttore! Assicurarsi che l'interruttore sia spento quando si collega alla rete! Cavo di prolunga all'esterno: utilizzare solo cavi di prolunga certificati e debitamente contrassegnati all'esterno! Sempre stare attenti! Presti attenzione al tuo lavoro! Procedi con attenzione. Non utilizzare lo strumento se non sei concentrato! Controllare lo strumento per danni! Prima di utilizzare lo strumento la prossima volta verificare che i dispositivi di protezione o le parti leggermente danneggiate siano in buone condizioni di lavoro! Controllare che le parti in movimento correttamente funzionino, che queste non siano inceppate o se le parti siano danneggiate! Tutte le parti da montare correttamente e soddisfare tutte le esigenze per il corretto funzionamento dello strumento elettrico! I dispositivi di protezione e le parti danneggiati devono essere riparati o modificati da un tecnico qualificato a condizione che le istruzioni d'uso non specificano altrimenti! Gli interruttori danneggiati devono essere sostituiti in un negozio di assistenza clienti! Non utilizzare utensili elettrici che non possono essere accesi o spenti! Per la propria sicurezza utilizzare sempre solo gli accessori e gli accessori specificati nelle istruzioni per l'uso o consigliati o specificati dal costruttore di utensili! L'uso di accessori e accessori diversi da quelli specificati nelle istruzioni d'uso può causare lesioni!
Informazioni speciali sulla sicurezza Durante la foratura o l'avvolgimento di pareti, soffitti, ecc, assicurarsi in anticipo che non danneggiate alcun cavo elettrico nascosto. Durante questo lavoro non dovreste toccare alcuna parte metallica della macchina. Toccare la macchina solo dalla custodia in plastica. La macchina è doppia isolata. Ciò significa che due tipi di isolamento completamente indipendenti impediscono di entrare in contatto con parti in metallo vivo. Questa misura rappresenta un elevato grado di protezione contro uno shock elettrico. Funzioni seguenti: L'interruttore di comando (6) viene utilizzato per tutti i lavori eseguiti con la perforatrice. Con la selezione della velocità tramite la ruota di regolazione è possibile ottimizzare la macchina. La macchina può essere regolata in modo continuo con il pulsante di bloccaggio (5). La seconda maniglia (2) offre un ulteriore modo di mantenere saldamente la macchina. A seconda della posizione dell'interruttore di perforazione / foratura a percussione (3), è possibile utilizzare La vostra perforatrice come trapano o perforatrice rotante. L'interruttore di direzione (4) controlla la direzione del movimento quando la macchina viene utilizzata come un cacciavite o se si desidera rimuovere un bit di foratura che è stato inceppato. Utilizzando la punta di ritardo regolabile è possibile fissare con precisione la profondità dei fori cieco durante la perforazione.
Preparazione della perforatrice Avvertimento! Durante l'esecuzione dei seguenti lavori, assicurarsi sempre che sia la macchina Non collegato all'alimentazione di rete Inserimento della seconda maniglia (2) Per montare la seconda maniglia (2), rilasciarla ruotando la parte inferiore in senso antiorario in modo da poter facilmente tirare l'impugnatura sul mandrino perforare sulla flangia posta dietro. Quindi ruotare l'impugnatura in una posizione di lavoro comoda per voi e fissarla in posizione stringendola (ruotando la parte inferiore in senso orario). Regolazione della funzione Bit Stop La seconda maniglia (2) presenta un fermo per il blocco bit. Inserire un trapano. Ora rilasciare l'impugnatura. Spingere in avanti la punta del bit fino a che la sua estremità sia in linea con la fine del trapano. Ora spingere indietro il bit fino a quando la distanza tra la fine del bit stop e la fine del trapano corrisponde alla profondità a cui si desidera eseguire la trapanatura. Inserimento del trapano Rimuovere prima l'alimentazione dalla presa. Ruotare l'anello del mandrino (1) finché le ganasce di serraggio non sono abbastanza larghe. Inserire il foro nelle ganasce di serraggio del mandrino (1). Inserire l'estremità del foro di mandrino (7) in uno dei tre fori sul corpo del mandrino (1) e lasciare che la testa della chiave (7) sia bloccata in posizione nell'anello del mandrino (1) . Per serrare le ganasce di bloccaggio e fissare il foro in posizione, ruotare la chiave del mandrino (7) in senso orario. Importante: quindi rimuovere la chiave (7) dal mandrino (1)! Lavorare con la perforatrice Assicurarsi che la tensione di alimentazione della rete sia la stessa della tensione di esercizio della macchina. Per i dettagli, consultare la targhetta. Inserire la punta corretta per il tipo di lavoro da eseguire. Se necessario, regolare la fermata bit. Regolare la velocità della macchina usando la ruota di regolazione sull'interruttore di comando (6). Più si preme l'interruttore di comando (6), più veloce la rotazione del trapano. Posizionare l'interruttore di direzione (4) nella direzione desiderata di movimento. Non modificare mai la posizione dell'interruttore di perforazione a percussione (3) o l'interruttore di direzione (4) quando la macchina è accesa. La macchina viene accesa premendo l'interruttore di comando (6). Quando l'interruttore di comando (6) viene rilasciato, la macchina si ferma. Se si desidera utilizzare l'operazione continua premere il pulsante di blocco (5) mentre l'interruttore operativo (6) viene premuto. Per spegnere la macchina durante il funzionamento continuo, premere nuovamente l'interruttore di comando (6) e lasciarlo andare. Non toccare il mandrino (1) mentre la macchina è accesa. Consigli di perforazione
Sempre il tuo strumento deve essere riparato da tecnici certificati! Questo strumento soddisfa i requisiti di sicurezza pertinenti! Le riparazioni devono essere eseguite solo da tecnici qualificati con pezzi di ricambio originali per evitare il rischio di lesioni all'utente causate da riparazioni improprie! Durante il funzionamento, proteggere l'apparecchio per evitare danni all'udito!- 32 - Informazioni speciali sulla sicurezza Durante la foratura o l'avvolgimento di pareti, soffitti, ecc, assicurarsi in anticipo che non danneggiate alcun cavo elettrico nascosto. Durante questo lavoro non dovreste toccare alcuna parte metallica della macchina. Toccare la macchina solo dalla custodia in plastica. La macchina è doppia isolata. Ciò significa che due tipi di isolamento completamente indipendenti impediscono di entrare in contatto con parti in metallo vivo. Questa misura rappresenta un elevato grado di protezione contro uno shock elettrico. Funzioni seguenti: L'interruttore di comando (6) viene utilizzato per tutti i lavori eseguiti con la perforatrice. Con la selezione della velocità tramite la ruota di regolazione è possibile ottimizzare la macchina. La macchina può essere regolata in modo continuo con il pulsante di bloccaggio (5). La seconda maniglia (2) offre un ulteriore modo di mantenere saldamente la macchina. A seconda della posizione dell'interruttore di perforazione / foratura a percussione (3), è possibile utilizzare La vostra perforatrice come trapano o perforatrice rotante. L'interruttore di direzione (4) controlla la direzione del movimento quando la macchina viene utilizzata come un cacciavite o se si desidera rimuovere un bit di foratura che è stato inceppato. Utilizzando la punta di ritardo regolabile è possibile fissare con precisione la profondità dei fori cieco durante la perforazione. Preparazione della perforatrice Avvertimento! Durante l'esecuzione dei seguenti lavori, assicurarsi sempre che sia la macchina Non collegato all'alimentazione di rete Inserimento della seconda maniglia (2) Per montare la seconda maniglia (2), rilasciarla ruotando la parte inferiore in senso antiorario in modo da poter facilmente tirare l'impugnatura sul mandrino perforare sulla flangia posta dietro. Quindi ruotare l'impugnatura in una posizione di lavoro comoda per voi e fissarla in posizione stringendola (ruotando la parte inferiore in senso orario). Regolazione della funzione Bit Stop La seconda maniglia (2) presenta un fermo per il blocco bit. Inserire un trapano. Ora rilasciare l'impugnatura. Spingere in avanti la punta del bit fino a che la sua estremità sia in linea con la fine del trapano. Ora spingere indietro il bit fino a quando la distanza tra la fine del bit stop e la fine del trapano corrisponde alla profondità a cui si desidera eseguire la trapanatura. Inserimento del trapano Rimuovere prima l'alimentazione dalla presa. Ruotare l'anello del mandrino (1) finché le ganasce di serraggio non sono abbastanza larghe. Inserire il foro nelle ganasce di serraggio del mandrino (1). Inserire l'estremità del foro di mandrino (7) in uno dei tre fori sul corpo del mandrino (1) e lasciare che la testa della chiave (7) sia bloccata in posizione nell'anello del mandrino (1) . Per serrare le ganasce di bloccaggio e fissare il foro in posizione, ruotare la chiave del mandrino (7) in senso orario. Importante: quindi rimuovere la chiave (7) dal mandrino (1)! Lavorare con la perforatrice Assicurarsi che la tensione di alimentazione della rete sia la stessa della tensione di esercizio della macchina. Per i dettagli, consultare la targhetta. Inserire la punta corretta per il tipo di lavoro da eseguire. Se necessario, regolare la fermata bit. Regolare la velocità della macchina usando la ruota di regolazione sull'interruttore di comando (6). Più si preme l'interruttore di comando (6), più veloce la rotazione del trapano. Posizionare l'interruttore di direzione (4) nella direzione desiderata di movimento. Non modificare mai la posizione dell'interruttore di perforazione a percussione (3) o l'interruttore di direzione (4) quando la macchina è accesa. La macchina viene accesa premendo l'interruttore di comando (6). Quando l'interruttore di comando (6) viene rilasciato, la macchina si ferma. Se si desidera utilizzare l'operazione continua premere il pulsante di blocco (5) mentre l'interruttore operativo (6) viene premuto. Per spegnere la macchina durante il funzionamento continuo, premere nuovamente l'interruttore di comando (6) e lasciarlo andare. Non toccare il mandrino (1) mentre la macchina è accesa. Consigli di perforazione
●Inserire sempre la giusta dimensione e tipo di trapano o cacciavite. Impostare la macchina alla velocità corretta. Tenga sempre la macchina con la maniglia e la seconda maniglia (2). Durante la foratura del legno e del metallo, posizionare l'interruttore di perforazione (3) alla perforazione. Durante la foratura della muratura, posizionare l'interruttore di perforazione a percussione (3) nella perforazione a percussione. Quando si utilizza la macchina come un cacciavite, posizionare l'interruttore di perforazione a percussione (3) nella foratura. Posizionare l'interruttore di direzione (4) nella direzione corretta. Non cambiare mai la direzione del movimento quando la macchina è accesa.
Informazioni speciali sulla sicurezza Durante la foratura o l'avvolgimento di pareti, soffitti, ecc, assicurarsi in anticipo che non danneggiate alcun cavo elettrico nascosto. Durante questo lavoro non dovreste toccare alcuna parte metallica della macchina. Toccare la macchina solo dalla custodia in plastica. La macchina è doppia isolata. Ciò significa che due tipi di isolamento completamente indipendenti impediscono di entrare in contatto con parti in metallo vivo. Questa misura rappresenta un elevato grado di protezione contro uno shock elettrico. Funzioni seguenti: L'interruttore di comando (6) viene utilizzato per tutti i lavori eseguiti con la perforatrice. Con la selezione della velocità tramite la ruota di regolazione è possibile ottimizzare la macchina. La macchina può essere regolata in modo continuo con il pulsante di bloccaggio (5). La seconda maniglia (2) offre un ulteriore modo di mantenere saldamente la macchina. A seconda della posizione dell'interruttore di perforazione / foratura a percussione (3), è possibile utilizzare La vostra perforatrice come trapano o perforatrice rotante. L'interruttore di direzione (4) controlla la direzione del movimento quando la macchina viene utilizzata come un cacciavite o se si desidera rimuovere un bit di foratura che è stato inceppato. Utilizzando la punta di ritardo regolabile è possibile fissare con precisione la profondità dei fori cieco durante la perforazione. Preparazione della perforatrice Avvertimento! Durante l'esecuzione dei seguenti lavori, assicurarsi sempre che sia la macchina Non collegato all'alimentazione di rete Inserimento della seconda maniglia (2) Per montare la seconda maniglia (2), rilasciarla ruotando la parte inferiore in senso antiorario in modo da poter facilmente tirare l'impugnatura sul mandrino perforare sulla flangia posta dietro. Quindi ruotare l'impugnatura in una posizione di lavoro comoda per voi e fissarla in posizione stringendola (ruotando la parte inferiore in senso orario). Regolazione della funzione Bit Stop La seconda maniglia (2) presenta un fermo per il blocco bit. Inserire un trapano. Ora rilasciare l'impugnatura. Spingere in avanti la punta del bit fino a che la sua estremità sia in linea con la fine del trapano. Ora spingere indietro il bit fino a quando la distanza tra la fine del bit stop e la fine del trapano corrisponde alla profondità a cui si desidera eseguire la trapanatura. Inserimento del trapano Rimuovere prima l'alimentazione dalla presa. Ruotare l'anello del mandrino (1) finché le ganasce di serraggio non sono abbastanza larghe. Inserire il foro nelle ganasce di serraggio del mandrino (1). Inserire l'estremità del foro di mandrino (7) in uno dei tre fori sul corpo del mandrino (1) e lasciare che la testa della chiave (7) sia bloccata in posizione nell'anello del mandrino (1) . Per serrare le ganasce di bloccaggio e fissare il foro in posizione, ruotare la chiave del mandrino (7) in senso orario. Importante: quindi rimuovere la chiave (7) dal mandrino (1)! Lavorare con la perforatrice Assicurarsi che la tensione di alimentazione della rete sia la stessa della tensione di esercizio della macchina. Per i dettagli, consultare la targhetta. Inserire la punta corretta per il tipo di lavoro da eseguire. Se necessario, regolare la fermata bit. Regolare la velocità della macchina usando la ruota di regolazione sull'interruttore di comando (6). Più si preme l'interruttore di comando (6), più veloce la rotazione del trapano. Posizionare l'interruttore di direzione (4) nella direzione desiderata di movimento. Non modificare mai la posizione dell'interruttore di perforazione a percussione (3) o l'interruttore di direzione (4) quando la macchina è accesa. La macchina viene accesa premendo l'interruttore di comando (6). Quando l'interruttore di comando (6) viene rilasciato, la macchina si ferma. Se si desidera utilizzare l'operazione continua premere il pulsante di blocco (5) mentre l'interruttore operativo (6) viene premuto. Per spegnere la macchina durante il funzionamento continuo, premere nuovamente l'interruttore di comando (6) e lasciarlo andare. Non toccare il mandrino (1) mentre la macchina è accesa. Consigli di perforazione
●Tensione: Frequenza: Ingresso alimentazionet: Nessuna velocità di carico: Dimensioni del mandrino: Capacità di foratura: Acciaio: Calcestruzzo: Legna: 230V~ 50Hz 650W 0-2600/min 13mm 10mm 13mm 25mm
Cura degli strumenti Sovraccarico Non usare mai forze eccessive durante la perforazione. Troppa pressione riduce la velocità della macchina e la potenza richiesta è notevolmente ridotta. Ciò può provocare il sopravvivenza, che può danneggiare il motore della perforatrice. Quando la macchina di perforazione diventa troppo calda, lasciarla funzionare per due minuti senza carico e interrompere il funzionamento per un breve periodo di tempo. Pulire la perforatrice con un panno pulito e una spazzola. Assicurarsi che i ventilati sulle fessure non siano bloccati. Avvertimento: Utilizzare sempre le apposite maniglie fornite con l'apparecchio. Perdere il controllo dell'apparecchio può provocare lesioni. Dati tecnici- 35 -
