Produkttyp	Kabel-Schlagbohrmaschine
Marke	Tacklife
Modell	PID01A
Stromversorgung	Netzanschluss 230 V ~, 50 Hz
Leistungsaufnahme	650 W
Leerlaufdrehzahl	0 - 2600 tr/min
Bohrfutterdurchmesser	13 mm
Bohrfähigkeit Stahl	10 mm
Bohrfähigkeit Beton	13 mm
Bohrfähigkeit Holz	25 mm
Bohrmodi	Nur Drehung, Schlag
Drehrichtung	Rechts-/Linkslauf
Drehzahlregelung	Ja, über Reglerrad
Arretierschalter	Ja, für Dauerbetrieb
Zusatzhandgriff	Ja, abnehmbarer zweiter Griff
Tiefenanschlag	Ja, im Griff integriert
Doppelisolierung	Ja
Wartung	Mit einem Tuch und einer Bürste reinigen, Lüftungsschlitze nicht blockieren
Sicherheit	Tragen von Gehörschutz und Schutzbrille empfohlen; nicht in feuchter Umgebung verwenden

Häufig gestellte Fragen - PID01A Tacklife

Wie ändere ich die Drehrichtung?

Benutzen Sie den Richtungsschalter (4) in der Nähe des Auslösers. Schalten Sie ihn niemals um, wenn die Maschine läuft.

Wie stelle ich die Geschwindigkeit der Bohrmaschine ein?

Die Geschwindigkeit wird stufenlos über das Reglerrad am Betriebsschalter (6) eingestellt. Je stärker Sie drücken, desto höher die Geschwindigkeit.

Wie verwende ich den Schlagbohrmodus?

Stellen Sie den Bohrmodus-Schalter (3) auf die Position Schlag (Hammersymbol). Verwenden Sie diesen Modus für Beton und Mauerwerk.

Wie stelle ich die Bohrtiefe ein?

Der Tiefenanschlag befindet sich am zweiten Griff (2). Lösen Sie den Griff, stellen Sie den Anschlag auf die gewünschte Tiefe ein und ziehen Sie den Griff wieder fest.

Wie setze ich einen Bohrer ein?

Trennen Sie das Gerät vom Netz. Drehen Sie den Bohrfutterring (1), um die Backen zu öffnen. Setzen Sie den Bohrer ein und ziehen Sie das Bohrfutter mit dem Bohrfutterschlüssel (7) im Uhrzeigersinn fest. Entfernen Sie den Schlüssel nach dem Festziehen.

Was tun, wenn die Bohrmaschine überhitzt?

Lassen Sie sie zwei Minuten lang im Leerlauf laufen und schalten Sie sie dann für eine kurze Pause aus. Vermeiden Sie übermäßige Kraft beim Bohren.

Kann ich die Bohrmaschine im Freien verwenden?

Ja, aber verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel. Setzen Sie sie nicht Regen oder hoher Luftfeuchtigkeit aus. Tragen Sie Gummihandschuhe und rutschfeste Schuhe.

Wie pflege ich die Bohrmaschine?

Reinigen Sie sie mit einem Tuch und einer Bürste. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Überprüfen Sie regelmäßig Kabel und Stecker.

Welche Bohrer verwenden?

Verwenden Sie Bohrer in der für das Material geeigneten Größe und Art: Metallbohrer für Stahl, Steinbohrer für Beton, Holzbohrer für Holz. Maximaler Bohrfutterdurchmesser: 13 mm.

Kann die Bohrmaschine schrauben?

Ja. Stellen Sie den Schlagbohrschalter (3) auf die Position Bohren (ohne Schlag) und verwenden Sie den passenden Bit. Stellen Sie Drehrichtung und Geschwindigkeit entsprechend der Schraubarbeit ein.

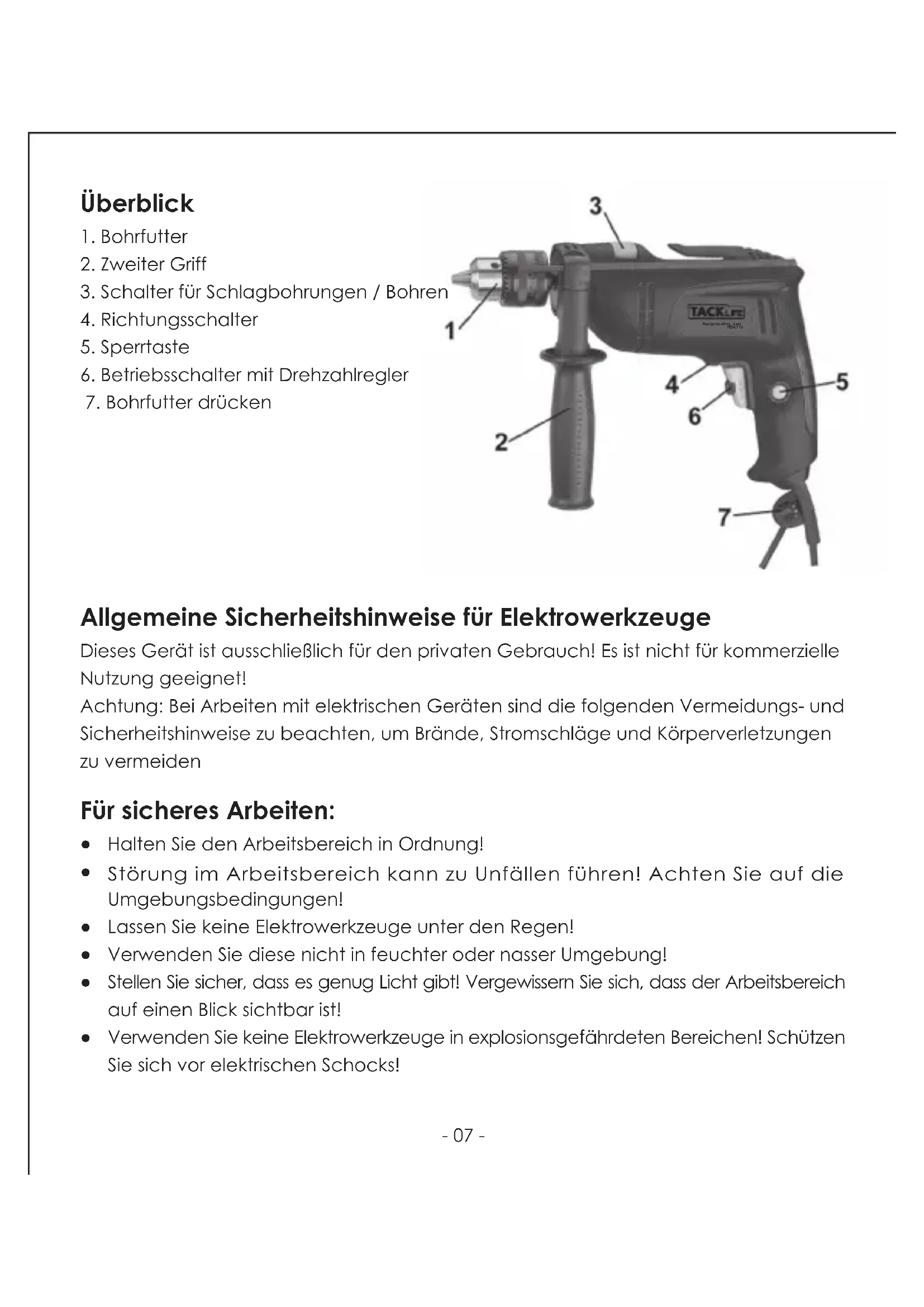

BEDIENUNGSANLEITUNG PID01A Tacklife

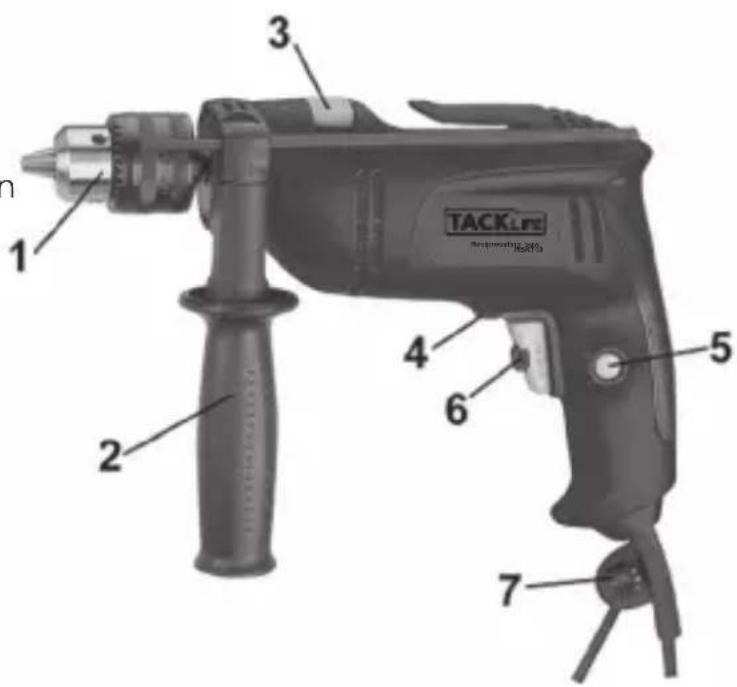

1. Bohrfutter
2. Zweiter Griff
3. Schalter für Schlagbohrungen / Bohren
4. Richtungsschafter
5. Sperrtaste
6. Betriebsschalter mit Drehzahlregler
7. Bohrfutter drucken

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Dieses Gerät ist ausschließlich für den privaten Gebrauch! Es ist nicht fürDDRkomerzielleutzung geeignet!

Achtung: Bei Arbeiten mit elektrischen Geräten sind die folgenden Vermeidungs- und Sicherheitshinweise zu beachten, um Brände, Stromschläge und Körperverletzungen zu vermeiden

Für sicheres Arbeiten:

• Halten Sie den Arbeitsbereich in Ordnung!
• Störung im Arbeitsbereich kann zu Unfällen führen! Achten Sie auf die Umgebungsbedingungen!
• Lassen Sie keine Elektrowerkzeuge unter den Regen!
• Verwenden Sie diese nicht in feuchter oder nasser Umgebung!
• Stellen Sie sicher, dass es genug Licht gibt! Vergewissem Sie sich, dass der Arbeitsbereich auf einen Blick sightbar ist!

• Verwenden Sie keine Elektrowerkzeuge in explosionsgeführdeten Bereichen! Schützen Sie sich vor elektrischen Schocks!

• Vermeiden Sie es, mit geerdeten Teilen in Berührung zu kommt (z. B. Rohre, Heizkörper, Öfen, Kühlschränke)!

• Bei extremen Einsatzbedingungen (z. B. hoher Feuchtigkeit, Anwesenheit von Metallpartikeln etc.) kann die elektrische Sicherheit der Vorrichtung durch den Anschluss eines Trenntransformators oder eines Fehlerstromschutzbalters verbessert werden!
• Halten Sie Kinder weg!
• Lassen Sie nicht andere Leute das Werkzeug oder das Kabel berühren!
• Halten Sie andere Leute aus dem Arbeitsbereich! Stellen Sie safer, dass das Werkzeug sicher gelagert ist!
• Unbenutzte Elektrowerkzeuge sind in einem trockenen, hochfliegenden oder geschlossenen Ort aufzubewahren, außerhalb der Reichweite von Kindern!
• Überlasten Sie das Elektrowerkzeug nicht! Es Funktioniert better und{sicherer im angegebenen Leistungsbereich! Benutze das richtige Elektrowerkzeug!
• Verwenden Sie keine schwachen Werkzeuge oder Adapter für schwere Arbeiten. Verwenden Sie keine Werkzeuge für Zwecke oder Aufträge, für die diese nicht vorgesehen sind. Zum Beispiel werden Handkreissägen nicht verwendet, um Bäume oder Äste zu schreiben! Tragen Sie immer geeignete Arbeitsstücher!
• Tragen Sie keine Baggy Kleidung oder Schmuck! Gefahr, von beweglichen Teilen gefangen zu werden!
• Bei der Arbeit drauen ist es ratsam, Gummihandschuhe und rutschfeste Schuhe zu tragen!
• Wenn Sie lange Haare haben,/TRagen Sie ein Haarnetz! Schutzbrille verwenden!
• Tragen Sie immer eine Atemmaske bei Arbeiten, die Staub erzeugen! Schreiben Sie das Vakuumsystem (falls vorhanden)!
• Wenn Geräte für den Anschluss von Vakuum- und Sammelsystemen vorhanden sind, stellen Sie sicher, dass diese korrekt angeschlossen sind!
  Das Kabel nicht manipulieren!

• Tragen Sie das Werkzeug nicht am Kabel und verwenden Sie es nicht, um den Stecker aus der Steckdose zuziehen!
  Schützen Sie das Kabel vor Wärmequellen, Öl und scharfen Kanten! Sichern Sie das Werkzeug!

• Verwenden Sie Chucking-Geräte oder einen Schraubstock, um das Werkzeug noch zu halten! Das Werkzeug kann so}sicherer als von Hand gehalten werden und das Werkzeug kann mit beiden Händen verwendet werden!

• Vermeiden Sie ungewöhnliche Körperhaltung! Halten Sie sich immer fest und halten Sie Ihr Gleichgewicht! Halten Sie das Werkzeug immer in Ordnung!
• Halten Sie die Werkzeuge immer scharf und sauber, um richtig und sicher zu arbeiten!
• Befolgen Sie die Wartungs- und Werkzeugwechselanweisungen!
• Überprüfen Sie den Stecker und das Kabel regelmäßig und haben einen qualifizierten Techniker diese im Falle eines Schadens zu ändern!
• Überprüfen Sie das Verlängerungskabel regelmäßig und ersetzen Sie es, wenn es beschädigt ist!
• Ziehen Sie den Netzstecker aus der Steckdose nach Gebrauch, vor Wartung und beim Umbau von Zubehör wie Sägeblättern, Bohrschneider usw.!
• Lassen Sie keine vorstehenden Werkzeugtasten!
• Vergewissern Sie sich vor dem Einsatz des Werkzeugs, dass der Schlüssel oder die Einstellehre halten wird!
• Vermeiden Sie das versehentliche Starten des Werkzeugs!
• Tragen Sie niemals ein Elektrowerkzeug, das mit dem Finger an den Netz angeschlossen ist!
• Vergewissem Sie sich, dass der Schalter bei Anschluss an das Stromnetz ausgeschaltet ist! Verländerungskabel im Freien: Nur zertifizierte und ordnungsgemäß ausgeführte Verländerungskabel im Freien verwenden!
• Sei immer vorsichtig! Achten Sie auf ihre Arbeit! Gehen Sie sorgfältig vor. Verwenden Sie das Werkzeug nicht, wenn Sie sich nicht konzentrierten!
• Überprüfen Sie das Werkzeug auf Beschädigungen!
• Bevor Sie das Werkzeug benutzen, prufen Sie das{nachste Mal, ob die Schutzvormichtungen oder leicht beschädigte Teile in gutem Arbeitszustand sind! Prufen Sie, ob die beweglichen Teile ordnungsgemäß Funktionieren, dass diese nicht verklemmt sind oder ob Teile beschädigt sind!

• Alle Teile sind ordnungsgemäß montiert und erfüllen alle Anforderungen an die Funktion des Elektrowerkzeuges!

• Beschädigte Schutzvorrichtungen und Teile sind von einem qualifizierten Techniker zu reparieren oder zu verändern, sofern die Betriebsanleitung nichts anderes bestimmt!

• Beschädigte Schalter sind in einem Kundendienst zu ersetzen! Verwenden Sie keine Elektrowerkzeuge, die nicht ein- oder ausgeschaltet werden können!

WARNING!

• Zu ihrer eigenen Sicherheit dürfen nur die in der Bedienungsanleitung angegebenen Zubehörteile und Zubehörteile empfohlen oder vom Werkzeughersteller empfohlen oder spezifiziert werden!
• Die Verwendung von Zubehör und Anbaueräten, die nicht in der Betriebsanleitung angegeben sind, kann zu Verletzungen führen!
• Immer Ihr Werkzeug von zertifizierten Technikern reparieren给你们!
• Dieses Tool erfüllt die entsprechenden Sicherheitsanforderungen!
• Reparaturen dürfen nur von qualifizierten Technikern mit Originalersatzteilen durchgeführt werden, um das Risiko von Verletzungen des Benutzers durch unsachgemäße Reparaturen zu vermeiden!
  Während des Betriebes Gehörschutz tragen, um Schäden am Gehör zu vermeiden!

Besondere Sicherheitshinweise

Beim Bohren oder Verschrauben in Wände, Decken usw. stellen Sie sicher, dass Sie keine versteckten elektrischen Kabel beschädigen werden. Wahrend dieser Arbeit sollen den Sie keine Metallteile der Maschine berühren. Berühren Sie die Maschine nur durch das Kunststoffgehäuse.

Ohre Maschine ist doppelt isoliert. Das bedeutet, dass zwei vollig unabhängige Isolationsarten Sie daran hindern, mit lebenden Metallteilen in Kontakt zu kommt. Diese Maßnahme stellt einen hohen Schutz gegen einen elektrischen Schlag dar.

Ihr Bohrer hat folgende Funktionen:

Der Bedienschalter (6) wird für alle Arbeiten mit der Bohrmschine verwendet. Mit der Geschwindigkeitsauswahl über das Reglerrad haben Sie eine optimale Steuerung der Maschine.

Die Maschine kann mit dem Verriegelungsknopf (5) auf Dauerbetrieb eingestellt werden.

Der zweite Griff (2) gibt Ohnen eine zusätzliche Möglichkeit, die Maschine fest zu halten.

Abhängig von der Position des Schlagbohr-/ Bohrschalters (3) konnen Sie

Ohre Bohrmschine als Schlagbohrer oder Drehbohrer.

Der Richtungsschafter (4) steuert die Bewegungsrichtung, wenn die Maschine verwendet wird

Als Schraubendeher oder wenn Sie einen Bohrstab entfernen möchten, der sich verklemmt hat.

Mit dem verstelltbaren Stopp konnen Sie die Tiefe der Sacklöcher während des Bohrens genau festlegen.

Vorbereiten der Bohrmschine

Warning! Bei der Durchführung der folgenden Arbeiten ist darauf zu achtenden, dass die Maschine nicht an die Stromversorgung angeschlossen ist

Einlagen des zweiten Handgriffs (2)

Um den zweiten Griff (2) zusammenzubauen, offen Sieihn, indem Sie den unteren Teil gegen den Uhrzeigersinn drehen, so dass Sie den Griff leicht über das Bohrfutter auf den darunter liegenden Flanschziehen konnen. Dann drehen Sie den Griff in eine Arbeitsstellung, die für Sie bequem ist und befestigen Sie sie an Ort und Stelle, indem Sie sie festziehen (Drehen des unteren Teils im Uhrzeigersinn).

Einstellen des Bit-Stopps

Der zweite Handgriff (2) hat einen Halter für den Bitanschlag. Setzen Sie einen Bohrerein.Jetzt den Griff loslassen Schiebern Sie den Bitanschlag nach vorne, bis sein Ende mit dem Ende des Bohrers übereinstimmt. Schiebern Sie nun den Stab zurück, bis der Abstand zwischen dem Ende des Stopps und dem Ende des Bohrers der Tiefe entspricht, zu der Sie bohren möchten.

Einsetzen des Bohrers

Zuerst die Netzspannung aus der Steckdoseziehen. Drehen Sie den Ring des Bohrfutters (1), bis die Klemmbacken welt genug offen sind. Setzen Sie den Bohrer in die Spannbanken des Bohrfutters (1) ein. Setzen Sie das Ende des Bohrfutterschlüssels (7) in eines der drei Löscher am Gehäuse des Bohrfutters (1) ein und{lassen Sie den Kopf des Schlüssels (7) in den Ring des Bohrfutters (1) einrasten, . Um die Spannbucken festzuziehen und den Bohrer festzulegen, drehen Sie den Bohrfutterschlüssel (7) im Uhrzeigersinn. Wichtig: Dann Schlüssel (7) aus dem Spannfutter (1)!

Arbeiten mit der Bohrmschine

Stellen Sie sicher, dass die Netzspannung gleich der Betriebsspannung Ihres Gerätes ist. Details entnehmen Sieitte dem Typenschild. Setzen Sie den korrekten Bohrer fur die Art des zu erledigenden Auftrags ein. Ggf. den Bitanschlag einstellen. Stellen Sie die Geschwindigkeit der Maschine mit dem Regelrad am Bedienschalter (6) ein. Je mehrZder Betriebsschalter (6) eingepresst wird,除去chneller wird der Bohrer rotiert. Stellen Sie den Richtungsschalter (4) auf die gewünschte Bewegungsrichtung ein. Niemals die Position des Schlagbohrschalters (3) oder des Richtungsschalters (4) beim Einsatzen der Maschine verändern. Die Maschine wird durch Betätigen des Bedienschalters (6) eingeschaltet. Wenn der Betriebsschalter (6) losgelassen wird, stoppt die Maschine. Wenn Sie den Dauerbetrieb verwenden möchten, drücken Sie die Verriegelungstaste (5), während der Operationsschalter (6) gedrückt wird. Um die Maschine bei laufendem Betrieb auszuschalten, betätigen Sie den Bedienschalter (6) und halten Sieihn dann los. Berühren Sie das Bohrfutter (1) nicht, während das Geräteingeschaltet ist.

Bohrtipps

Tragen Sie immer die richtige GröBe und Art des Bohrers oder Schraubenziehers ein
- Stellen Sie das Gerät auf die richtige Geschwindigkeit ein.
- Halten Sie die Maschine immer fest am Griff und am zweiten Griff (2).
- Beim Bohren von Holz und Metall den Schlagbohrschalter (3) zum Bohren setzen.
Beim Bohren von Mauerwerk den Schlagbohrschalter (3) auf Schlagbohrung stellen.
- Wenn Sie die Maschine als Schraubendreher verwenden, stellen Sie den Schlagbohrschalter (3) auf das Bohren ein.
- Stellen Sie den Richtungsschafter (4) in die richtige Richtung.
- Andern Sie die Bewegungsrichtung niemals, wenn das Geräteingeschaltet ist.

Pflege der Werkzeuge Überlast

Verwenden Sie beim Bohren niemals übermäßig Kraft. Zu viel Druck reduziert die Geschwindigkeit der Maschine, und die erforderliche Leistung wird stark reduziert. Dies kann zu einer Überwindung führen, die den Motor der Bohrmschine beschädigen kann. Wenn die Bohrmschine zu heiß wird, setzen Sie sie für zwei Minuten ohne Last laufen und unterbrechen Sie dann die Arbeit für eine kurze Zeit. Die Bohrmschine mit einem sauberen Tuch und einem Pinsel reinigen. Vergewissem Sie sich, dass die Lüftungsschlitze nicht blockiert sind.

Warning: Verwenden Sie immer die zusätzlichen Griffe, die mit dem Gerät kommt. Die Kontrolle über das Gerät kann zu Verletzungen führen.

Technische Daten

Stromspannung:	230V~
Frequenz:	50Hz
Leistungsaufnahme:	650W
Keine Lastgeschwindigkeit:	0-2600/min
Chuck Groß:	13mm
Bohrleistung:
Stehlen:	10mm
Beton:	13mm
Holz:	25mm
