LCX151 - Système hifi AIWA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système hifi (chaîne stéréo)
Marque	Aiwa
Modèle	LCX151
Dimensions (unité principale)	160 × 236,2 × 209,3 mm
Poids (unité principale)	2,6 kg
Dimensions (haut-parleurs)	150 × 236,2 × 210,5 mm
Poids (haut-parleurs)	1,1 kg (chacun)
Alimentation	120 V AC, 60 Hz
Consommation électrique	22 W
Puissance de sortie	5 W + 5 W (1 kHz, 10 % DHT, 4 ohms)
Gamme FM	87,5 MHz à 108 MHz
Gamme AM	530 kHz à 1710 kHz (pas de 10 kHz) / 531 kHz à 1602 kHz (pas de 9 kHz)
Lecteur CD	Laser semi-conducteur (780 nm), convertisseur 1 bit dual
Platine cassette	4 pistes, 2 canaux stéréo, réponse 50 Hz – 12,5 kHz (bande normale)
Haut-parleurs	100 mm type conique, impédance 4 ohms
Fonctions principales	Lecture CD, radio FM/AM, cassette, enregistrement, minuterie, égaliseur (ROCK/POP/JAZZ), télécommande
Accessoires inclus	Télécommande, antenne FM, antenne cadre AM
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux sec ; têtes de lecture avec une cassette de nettoyage ou coton-tige imbibé d'alcool
Sécurité	Ne pas utiliser près d'eau ou de sources de chaleur ; laisser 10 cm de ventilation à l'arrière et au-dessus ; débrancher en cas d'orage
Pièces détachées et réparabilité	Les haut-parleurs et antennes sont fournis ; aucune information sur la réparabilité
Informations générales	Conforme à la classe B FCC ; peut être remis à zéro en débranchant et en rallumant avec la touche ■

FOIRE AUX QUESTIONS - LCX151 AIWA

Comment allumer et éteindre l'appareil ?

Appuyez sur la touche POWER pour allumer ou éteindre. Une fois éteint, l'affichage indique l'heure.

Puis-je utiliser un casque ?

Oui, branchez un casque stéréo avec mini-fiche de 3,5 mm dans la prise PHONES. Les haut-parleurs sont alors coupés.

Comment régler l'horloge ?

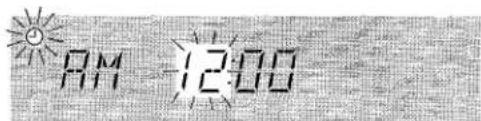

Appareil éteint, appuyez sur SET. L'heure clignote. Utilisez ◀◀◀ ou ▶▶▶ pour régler l'heure, puis appuyez sur SET pour les minutes, et enfin SET pour valider.

Comment programmer une lecture de CD ?

En mode arrêt, appuyez sur SET sur la télécommande. Utilisez les touches numériques et +10 pour sélectionner jusqu'à 30 pistes. Appuyez ensuite sur ▶II pour lancer la lecture programmée.

Que faire si le son est inaudible ?

Vérifiez que les cordons des haut-parleurs ne sont pas en court-circuit. Si c'est le cas, débranchez le cordon secteur, rebranchez correctement les haut-parleurs, puis rebranchez l'appareil.

Comment mémoriser des stations radio ?

Sélectionnez une station avec ◀◀◀ ou ▶▶▶, puis appuyez sur SET. Un numéro de préréglage est attribué. Vous pouvez mémoriser jusqu'à 16 stations par bande.

Pourquoi la bande de la cassette ne défile-t-elle pas ?

Assurez-vous que la platine n'est pas en mode pause (PAUSE). Appuyez sur ■/▲ pour arrêter, puis sur ▶ pour lire.

Comment programmer une minuterie pour s'allumer ?

Réglez d'abord l'horloge. Appuyez sur TIMER sur la télécommande, puis sur SET dans les 2 secondes. Réglez l'heure d'allumage et la durée (5 à 240 min). Préparez la source (CD, radio) et éteignez l'appareil. Le symbole ② reste affiché.

Comment utiliser l'égaliseur ?

Appuyez sur la touche MODE EQUALIZER pour choisir ROCK (renforce aigus et graves), POP (présence vocale) ou JAZZ (graves intenses). Pour annuler, appuyez à nouveau.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur (angle supérieur gauche de l'unité principale). Remplacez les piles (2 × R6/AA) si la portée diminue.

MODE D'EMPLOI LCX151 AIWA

L'éclair se terminant par une flèche dans un triangle équilatéral prévient l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du coffret de l'appareil, qui peut être d'un niveau suffisant pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral prévient l'utilisateur qu'il y a des instructions importantes concernant le fonctionnement et l'entretien (la maintenance) dans la documentation jointe à l'appareil.

PRÉCAUTIONS

Lisez bien attentivement et complètement ces instructions d'utilisation avant de vous servir de votre appareil. Mettez ces instructions de côté pour pouvoir les consulter dans l'avenir. Toutes les précautions et tous les avertissements donnés dans ce manuel et sur l'appareil doivent être strictement suivis de même que les suggestions relatives à la sécurité indiquées ci-dessous.

Installation

1 Eau et humidité – N'utilisez pas cet appareil à proximité d'une source d'eau comme une baignoire, un lavabo, une piscine ou d'autres endroits semblables.

2 Chaleur – N'utilisez pas cet appareil à proximité d'une source de chaleur, comme les ouvertures de chauffage, les poêles ou d'autres appareils émettant de la chaleur. Il ne faut pas non plus le placer dans un endroit où la température est inférieure à 5°C ou supérieure à 35°C.

3 Surface de montage – Posez l'appareil sur une surface plane et lisse.

4 Ventilation – Veillez à ce qu'il y ait suffisamment d'espace autour de l'appareil afin qu'il y ait une bonne ventilation de la chaleur. Laissez un espace de 10 cm à l'arrière et au-dessus de l'appareil et un espace de 5 cm de chaque côté.

• Ne placez pas l'appareil sur un lit, un tapis ou une surface semblable qui pourrait bloquer les orifices de ventilation.
• N'installez pas l'appareil dans une bibliothèque, dans une armoire ou sur une étagère fermée où la ventilation pourrait être insuffisante.

5 Pénétration d'objets et de liquide – Veillez à ce qu'aucun objet ou liquide ne pénètre dans l'appareil par les orifices de ventilation.

6 Chariots et supports – Déplacez l'appareil avec précaution lorsqu'il est posé sur un chariot ou un support.

Des arrêts brusques, l'utilisation d'une trop grande force et des surfaces inégales pourraient renverser le chariot ou l'appareil ou le faire tomber.

PRÉPARATIONS

7 Condensation – De la condensation peut se former sur la lentille de la tête de lecture des disques compacts lorsque:

• on déplace l'appareil d'un endroit froid à un endroit chaud ;
• le chauffage vient d'être allumé ;
• l'appareil est dans une pièce très humide ;
• l'appareil est dans une pièce refroidie par climatisation ;

S'il y a de la condensation à l'intérieur de l'appareil, il risque de ne pas bien fonctionner. Dans ce cas, laissez l'appareil pendant quelques heures puis essayez de l'utiliser à nouveau.

8 Installation au mur ou au plafond – Cet appareil ne doit pas être monté sur un mur ou sur un plafond, à moins que les instructions d'utilisation ne le précisent.

Alimentation électrique

1 Sources d'alimentation – Connectez cet appareil uniquement aux sources d'alimentation spécifiées dans ces instructions d'utilisation et indiquées sur l'appareil.
2 Polarisation – Par mesure de sécurité, certains appareils sont munis de fiches polarisées d'alimentation secteur qui ne peuvent être insérées que d'une seule façon dans une prise de courant. S'il est difficile, voire impossible, d'insérer la fiche d'alimentation secteur dans une prise de courant, retournez la prise et essayez de nouveau. Si vous avez toujours des difficultés à l'insérer dans la prise de courant, faites appel à un technicien qualifié pour réparer ou remplacer la prise. N'essayez pas d'outrepasser l'aspect de sécurité de la fiche polarisée en forçant pour l'insérer dans une prise de courant.

3 Cordon secteur

• Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez pas sur le cordon.
• Ne touchez jamais la fiche d'alimentation avec des mains mouillées car cela pourrait présenter des risques d'incendie ou de décharge électrique.
• Le cordon d'alimentation doit être acheminé de manière à éviter qu'il soit plié, pincé ou foulé au pied. Faites particulièrement attention au cordon reliant l'appareil à la prise de courant.
• Évitez de surcharger les fiches d'alimentation secteur et les rallonges au-delà de leur capacité nominale, ce qui pourrait présenter un risque d'incendie ou de décharge électrique.

4 Rallonge - Afin d'empêcher tout risque de décharge électrique, n'utilisez pas de fiche polarisée d'alimentation secteur avec une rallonge ou une prise de courant quelconque à moins que la fiche polarisée puisse être complètement insérée de manière à ce que les broches de la fiche ne soient pas exposées.
5 Quand l'appareil n'est pas utilisé - Débranchez le cordon d'alimentation secteur si l'appareil ne doit pas être utilisé pendant plusieurs mois ou pendant une période plus longue. Lorsque le cordon est branché, un courant de faible intensité continue de s'écouler dans l'appareil, même si ce dernier est éteint.

Antenne extérieure

1 Lignes de transport d'énergie – Lorsque vous installez une antenne extérieure, veillez à ce qu'elle soit éloignée de toute ligne de transport d'énergie.
2 Mise à la terre de l'antenne extérieure – Veillez à ce que le système de l'antenne soit bien mis à la terre afin de fournir une protection en cas de surtensions soudaines ou en cas d'une accumulation d'électricité statique. L'article 810 du Code Électrique National (NEC) ANSI/NFPA 70, fournit des informations sur la mise à la terre correcte du mât, de la structure de support et du fil d'amenée allant à l'unité de décharge de l'antenne, ainsi que sur la taille de l'unité de mise à la terre, la connexion aux bornes de mise à la terre et les caractéristiques des bornes de mise à la terre.

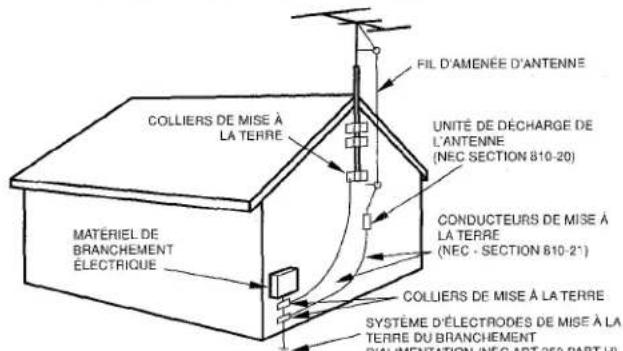

Mise à la terre de l'antenne selon le Code Électrique National

FIL D'AMENÉE D'ANTENNE UNITÉ DE DÉCHARGE DE L'ANTENNE (NEC SECTION 810-20) CONDUCTEURS DE MISE À LA TERRE (NEC - SECTION 810-2°) COLLIERS DE MISE À LA TERRE MATÉRIEL DE BRANCHEMENT ÉLECTRIQUE SYSTÈME D'ÉLECTRODES DE MISE À LA TERRE DU BRANCHEMENT D'AUMENTATION (NEC ART 250 PART H)

CODE ÉLECTRIQUE NATIONAL-NEC

COLLIERS DE MISE À LA TERRE SYSTÈME D'ÉLECTRODES DE MISE À LA TERRE DU BRANCHEMENT D'ALIMENTATION (NEC ART 250 PART H)

Aiwa vous souhaite la Bienvenue

Nous vous félicitons d'avoir acheté une chaîne stéréo AIWA. Afin d'optimiser le bon fonctionnement de cette chaîne, prenez le temps de bien lire ces instructions d'utilisation et de vous familiariser avec les méthodes d'utilisation.

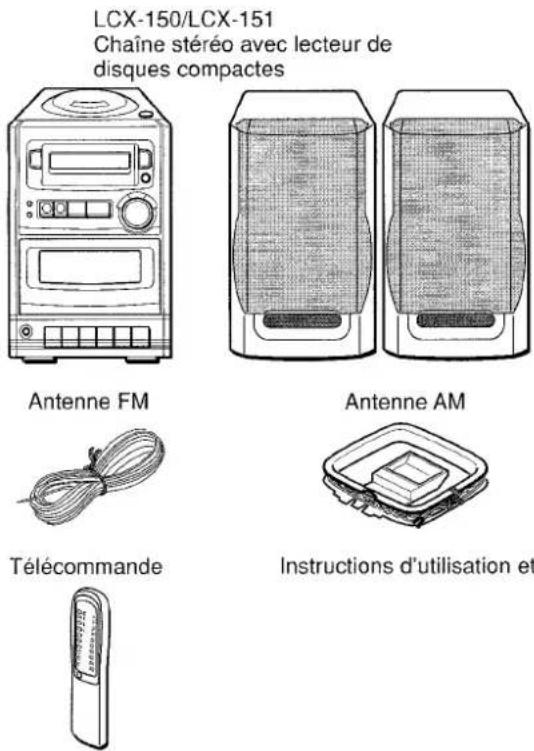

Vérifiez votre chaîne et ses accessoires

Registre du propriétaire

Inscrivez dans les cases ci-dessous le numéro du modèle et le numéro de série de votre chaîne (qui sont indiqués sur le dos de celle-ci). Vous les aurez ainsi sous la main si vous avez besoin de contacter votre distributeur AIWA en cas de difficulté.

Modèle N°	N° de Série (N° de lot)
LCX-150U/LCX-151U

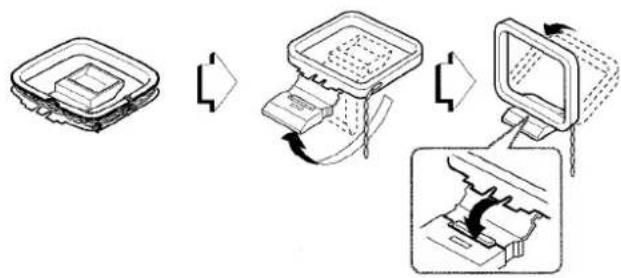

Pour installer l'antenne AM sur une surface

Fixez la griffe dans la rainure.

AVANT L'UTILISATION 4

SON

RÉGLAGE DU SON 4

LECTURE DE DISQUES COMPACTS

LECTURE D'UN DISQUE COMPACT ....5

RÉCEPTION RADIO

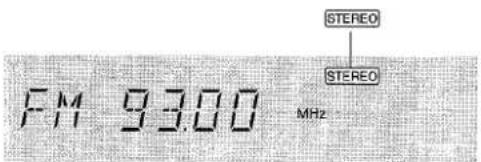

ACCORD MANUEL 7

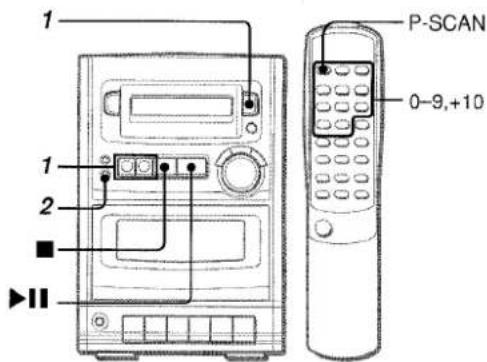

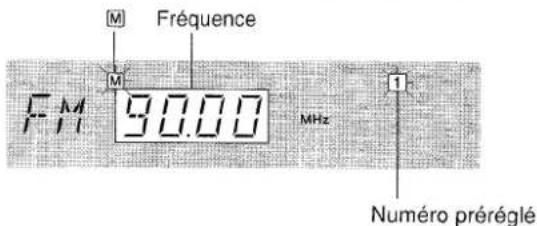

PRÉRÉGLAGE DES STATIONS....7

LECTURE DE CASSETTES

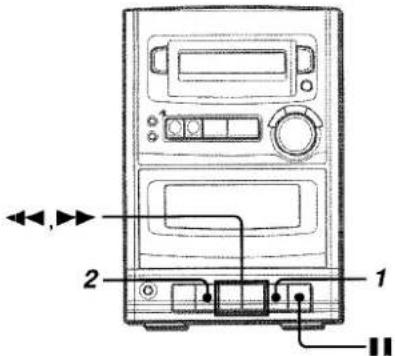

LECTURE D'UNE CASSETTE 8

ENREGISTREMENT

ENREGISTREMENT 8

HORLOGE ET MINUTERIE

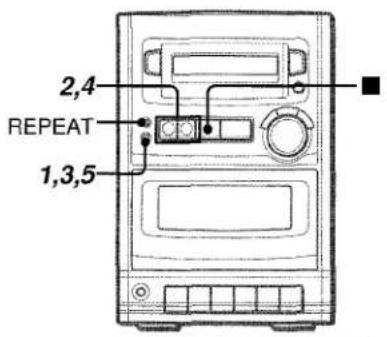

RÉGLAGE DE L'HORLOGE 9

RÉGLAGE DE LA MINUTERIE ....9

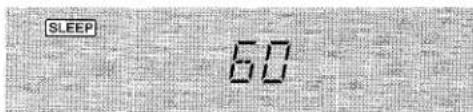

RÉGLAGE DE LA MINUTERIE DE SOMMEIL .... 10

AUTRES CONNEXIONS

CONNEXION D'UN APPAREIL OPTIONNEL ....11

GÉNÉRALITÉS

SOINS ET ENTRETIEN....11

SPÉCIFICATIONS 12

GUIDE DE DÉPISTAGE DES DÉFAUTS 12

NOMENCLATURE ...... Dernière page

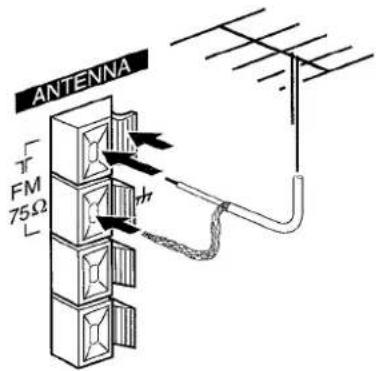

Connexion d'une antenne extérieure

Pour obtenir une meilleure réception FM, il est recommandé d'utiliser une antenne extérieure.

Connectez l'antenne extérieure aux bornes FM 75 Ω.

Avant de connecter le cordon secteur

La tension nominale indiquée sur le panneau arrière de votre appareil est de 120V C.A. Vérifiez si cette tension nominale correspond bien à la tension locale.

IMPORTANT

• Connectez tout d'abord les haut-parleurs, les antennes et tout le matériel facultatif. Finissez par connecter le cordon secteur.
• Il n'y a pas de différences entre les haut-parleurs avant qui peuvent être tous deux connectés aussi bien comme haut-parleur gauche que comme haut-parleur droit.

1 Connectez les cordons des haut-parleurs à l'unité principale.

Il faut connecter les cordons à rayures blanches aux bornes + et les autres cordons aux bornes -.

N'effectuez pas de court-circuit avec les cordons des haut-parleurs + et - puisque le son serait inaudible. Si cela se produisait, débranchez le cordon secteur de sa prise et rebranchez-le correctement. Branchez le cordon d'alimentation et rallumez l'appareil.

SPEAKERS L + - F + - -

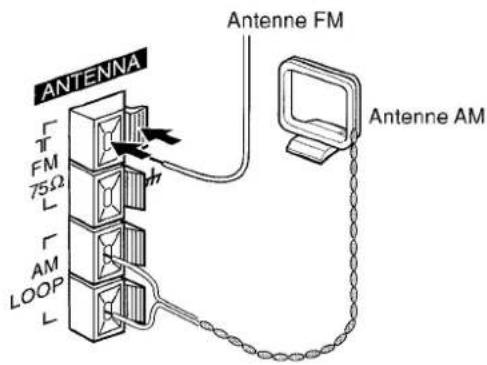

2 Connectez les antennes fournies.

Connectez l'antenne FM aux bornes 'FM 75 Ω et l'antenne AM aux bornes 'AM LOOP'.

3 Branchez le cordon secteur sur une prise de courant.

Pour placer les antennes

Antenne FM:

Étendez cette antenne et changez la direction et l'angle afin d'obtenir la meilleure réception possible.

Antenne AM:

Orientez-la afin d'obtenir la meilleure réception possible.

REMARQUE

• Ne laissez pas près des haut-parleurs des objets produisant un champ magnétique.
• Ne mettez pas l'antenne FM à proximité d'objets métalliques ni de tringles à rideau.
• Ne mettez pas l'antenne AM à proximité d'aucun autre matériel optionnel, de la chaîne stéréo elle-même, du cordon secteur ou des cordons des haut-parleurs, ce qui pourrait capter des parasites.
• Ne déroulez pas le fil de l'antenne AM.

Pour connecter tout autre appareil optionnel → consultez la page 11.

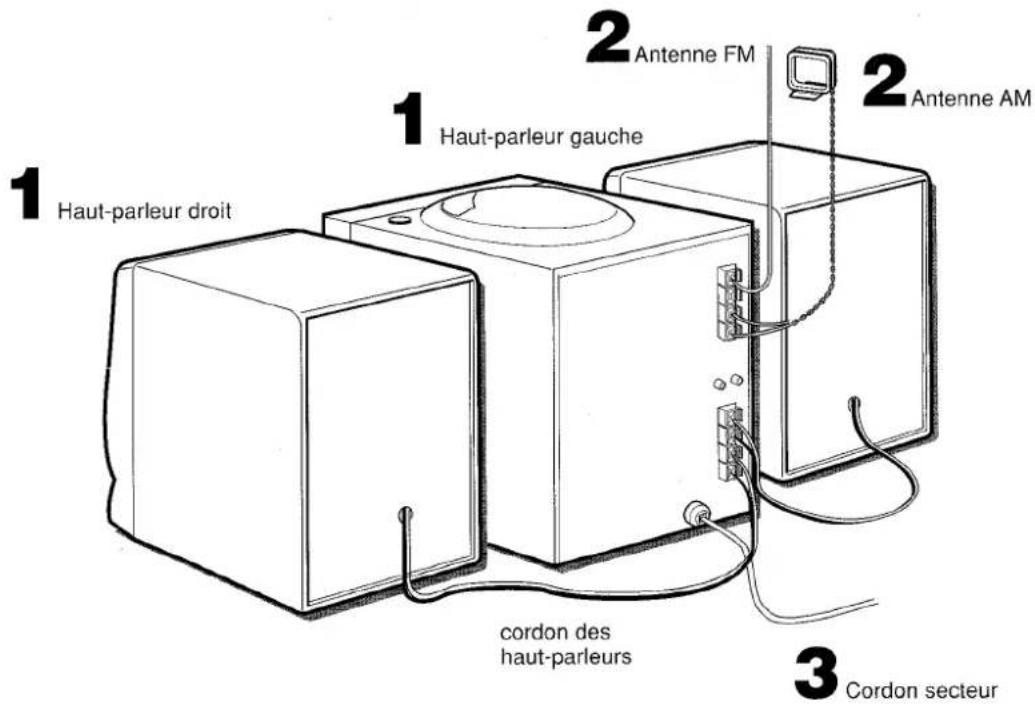

1 Haut-parleur droit 2 Antenne FM 1 Haut-parleur gauche 2 Antenne AM 3 Cordon secteur cordon des haut-parleurs

AVANT L'UTILISATION

POWER PHONES

Pour allumer l'appareil

Appuyez sur la touche POWER.

Après l'utilisation:

Appuyez sur la touche POWER pour éteindre l'appareil. L'affichage passe à l'indication de l'heure.

Utilisation du casque d'écoute

Connectez le casque d'écoute à la prise PHONES au moyen d'une mini-fiche stéréo (ø3,5 mm).

Aucun son ne sort des haut-parleurs lorsque le casque d'écoute est branché.

TÉLÉCOMMANDE

Insertion des piles dans la télécommande.

Retirez le couvercle au dos de la télécommande et insérez deux piles R6 (de taille AA).

R6(AA)

Quand changer les piles

Il est possible de faire fonctionner la télécommande à une distance maximum d'environ 5 mètres du capteur situé sur l'unité principale. Lorsque cette distance commence à diminuer, remplacez les piles par des neuves.

REMARQUE

• Si la télécommande ne va pas être utilisée pendant un certain temps, enlevez les piles à l'intérieur pour empêcher toute fuite d'électrolyte.
• Il se peut que la télécommande ne fonctionne pas correctement si:
• La ligne de visée entre la télécommande et le capteur situé en haut à gauche du panneau frontal (voir l'illustration dans le paragraphe intitulé "AVANT L'UTILISATION") est exposée à une lumière intense comme les rayons du soleil
• D'autres télécommandes sont utilisées à proximité (télévision etc.).

RÉGLAGE DU SON

Appuyez sur la commande VOLUME.

Appuyez sur le côté le plus haut pour augmenter le volume et sur le plus bas pour le baisser.

Le niveau du volume est affiché sur l'affichage pendant 4 secondes. Vous pouvez le régler entre 0 (minimum) et 30, puis sur MAX (maximum).

Le volume reste mémorisé après que l'appareil est éteint. Cependant, si l'appareil est éteint quand le volume est réglé à plus de 20, celui-ci est réglé automatiquement à 20 lorsque l'appareil est rallumé.

ÉGALISEUR GRAPHIQUE

Appuyez sur l'une des touches 3- MODE EQUALIZER.

ROCK/POP/JAZZ POP 6 7 9 12

ROCK: Son puissant renforçant les sons aigus et les sons graves.

POP: Plus de présence aux fréquences vocales et aux fréquences à mi-gamme.

JAZZ: Son enrichi par des graves intenses et des aigus subtiles.

Pour annuler un mode sélectionné

Appuyez de nouveau sur la touche sélectionnée.

Si vous utilisez la télécommande

Appuyez sur la touche GEQ jusqu'à ce que le mode d'égalisation désiré s'affiche.

Le mode d'égalisation change cycliquement à ROCK, POP, JAZZ ou à aucune égalisation.

RÉGLAGE DU SON PENDANT L'ENREGISTREMENT

Vous pouvez modifier à votre gré le volume et le son sortant des haut-parleurs ou du casque d'écoute sans affecter le niveau de l'enregistrement.

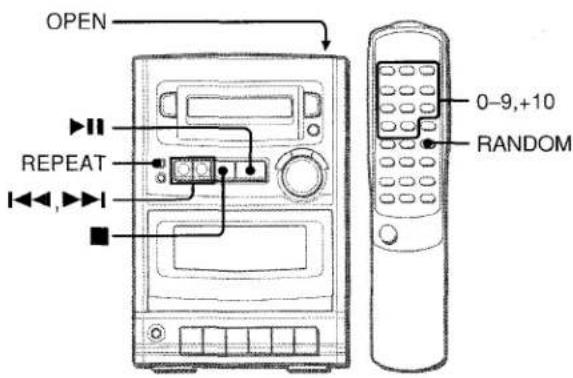

LECTURE D'UN DISQUE COMPACT

OPEN REPEAT 0-9,+10 RANDOM

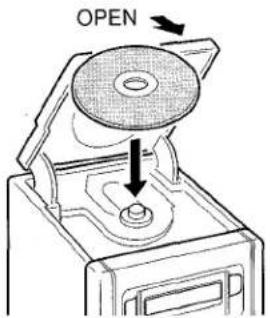

CHARGEMENT DU DISQUE

Appuyez sur la touche de positon OPEN afin d'ouvrir le compartiment du disque. Placez un disque avec la face portant l'étiquette tournée vers le haut puis refermez le compartiment.

OPEN

LECTURE D'UN DISQUE

Insérez un disque.

Appuyez sur la touche ▶II.

La lecture de la première piste commence.

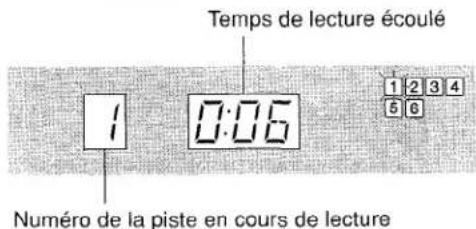

Temps de lecture écoulé 1 0:06 Numéro de la piste en cours de lecture 1 2 3 4 5 6

Pour arrêter la lecture, appuyez sur la touche

Pour interrompre temporairement la lecture, appuyez sur la touche ▶II. Pour continuer la lecture, appuyez de nouveau sur cette touche.

Pour chercher un point particulier en cours de lecture, maintenez appuyée la touche ◀◀◀ ou ▶▶◀ I et lâchez-la au moment voulu.

Pour passer au début d'une piste en cours de lecture, appuyez plusieurs fois sur la touche ◀◀◀ ou ▶▶◀.

Affichage en mode d'arrêt.

Temps total de lecture Répertoire des pistes (seules les 16 premières pistes sont affichées) 6 50:42 1 2 3 4 5 6 Nombre total de pistes

Pour commencer la lecture lorsque l'appareil est éteint (Fonction de lecture directe).

Appuyez sur la touche ▶II. L'appareil s'allume et la lecture du disque inséré commence.

Si vous avez sélectionné une fonction autre que celle de lecture de disques compacts l'appareil étant allumé, en appuyant une fois sur la touche ▶II la sélection de la fonction de compacts disques est faite et la lecture commencera.

Sélection d'une piste avec la télécommande

Appuyez sur les touches numériques et sur la touche +10 pour sélectionner une piste.

Exemple:

Pour sélectionner la 25ème piste, appuyez sur les touches +10, +10 et 5.

Pour sélectionner la 10ème piste, appuyez sur les touches +10 et 0.

La lecture de la piste sélectionnée commence et se poursuit jusqu'à la fin du disque.

REMARQUE

• N'utilisez pas de CDs de façon irrégulière (comme par exemple ceux en losanges ou octagonaux) pouvant occasionner ainsi un mauvais fonctionnement.
• Ne placez pas plus d'un disque compact à la fois dans le compartiment.
• N'essayez pas d'ouvrir le compartiment du disque pendant la lecture.

LECTURE ALÉATOIRE

Toutes les pistes sur le disque peuvent être lues de façon aléatoire.

Appuyez sur la touche RANDOM de la télécommande en mode arrêt afin que s'affiche "RAN".

Appuyez sur la touche ▶II pour que la lecture commence.

Pour annuler la lecture aléatoire, Appuyez de nouveau sur la touche RANDOM en mode d'arrêt.

REMARQUE

• Même en appuyant sur la touche ◀◀, il ne vous est pas possible de sauter une piste que vous avez écoutée précédemment. L'appareil retourne uniquement au début de la piste en cours de lecture.
• Quand vous sélectionnez une piste avec les touches numériques sur la télécommande pendant le reproduction aléatoire, la reproduction de la piste sélectionnée commence et la lecture aléatoire s'annule.

LECTURE RÉPÉTÉE

La lecture répétée d'une piste, de toutes les pistes ou des pistes programmées est possible.

Appuyez sur la touche REPEAT afin que "REPEAT 1" ou "REPEAT ALL" s'affiche.

Pour répéter uniquement la piste actuelle, affichez "REPEAT 1" Pour répéter toutes les pistes, faites apparaître "REPEAT ALL" sur l'affichage.

Pour annuler la lecture répétée, appuyez sur la touche REPEAT afin d'éteindre "REPEAT".

Pour répéter uniquement les pistes désirées, programmez les pistes puis appuyez sur la touche REPEAT afin d'afficher "REPEAT ALL".

LECTURE PROGRAMMÉE

Il est possible de programmer jusqu'à 30 pistes sur le disque inséré.

2 1 4

Utilisez la télécommande.

1 Appuyez sur la touche SET en mode arrêt.

"M" clignote sur l'affichage

M M 0:00

2 Appuyez sur les touches numériques et sur la touche +10 pour programmer une piste.

Exemple :

Pour sélectionner la 12ème piste, appuyez sur les touches +10 et 2.

Pour sélectionner la 20ème piste, appuyez deux fois sur la touche +10 et une fois sur la touche 0.

Numéro du programme Numéro de la piste sélectionnée Tempa total de lecture des pistes sélectionnées Nombre total de pistes sélectionnées

3 Répétez l'opération 2 pour programmer d'autres pistes.

4 Appuyez sur la touche ▶II pour commencer la lecture.

Pour vérifier le programme

Chaque fois que vous appuyez sur la touche ▶▶▶ I sur l'unité principale dans le mode d'arrêt, un numéro de piste et un numéro de programme sont affichés.

Pour effacer le programme

Appuyez sur la touche ■ dans le mode d'arrêt.

Pour ajouter des pistes au programme

Avant la lecture, répétez l'opération 2. La piste sera programmée après la dernière piste.

Pour changer les pistes programmées

Effacez le programme et répétez toutes les opérations.

REMARQUE

- Pendant la lecture programmée, vous ne pouvez pas effectuer les opérations suivantes.

- Lecture aléatoire

Répétition d'une piste (REPEAT 1)

- Si le temps programmé est supérieur à 99:59, ou bien le numéro 31 ou antérieur de la piste du disque est programmé, l'affichage indiquera --:-- comme temps total de lecture.

ACCORD MANUEL

1 2 TUNER MODE

1 Appuyez plusieurs fois sur la touche BAND afin de sélectionner la bande désirée.

2 Appuyez sur la touche ◀◀◀ ou ▶▶▶ afin de sélectionner une station.

Chaque fois que vous appuyez sur la touche, la fréquence change.

Lorsqu'une station est reçue, "TUNE" s'affiche pour un instant.

Pendant une réception FM stéréo, "STEREO" est affiché.

FM 93.00 STEREO STEREO MHz

Pour écouter une station captée alors que l'appareil est éteint (Fonction de Lecture Directe)

Appuyez sur la touche BAND. L'appareil s'allume et la station captée peut s'écouter.

Pour rechercher une station rapidement (Recherche automatique)

Maintenez la touche ◆◀◀ ou ▶▶◀ enfoncée jusqu'à ce que le syntoniseur commence à rechercher une station. Une fois la station captée, la recherche s'arrête.

Pour arrêter manuellement la recherche automatique, appuyez sur la touche ◀◀◀ ou ▶▶◀.

- Il est possible que la recherche automatique "Auto Search" ne s'arrête pas aux stations émettant des signaux très faibles.

Lorsqu'une émission FM stéréo contient du bruit

Appuyez sur la touche TUNER MODE de la télécommande. "MONO" est alors affiché.

Le bruit est réduit mais la réception est monophonique.

Pour revenir à une réception stéréo, appuyez de nouveau sur les touches.

Pour changer l'intervalle d'accord AM

Le réglage par défaut de l'intervalle d'accord AM est 10 kHz/pas. Si vous utilisez cet appareil dans un endroit où le système d'allocation des fréquences est de 9 kHz/pas, vous devez changer l'intervalle d'accord.

Appuyez sur la touche POWER tout en appuyant sur la touche BAND. Pour rétablir l'intervalle, répétez ce procédé.

REMARQUE

Lorsque l'intervalle d'accord AM est changé, toutes les stations préréglées (voir le paragraphe intitulé "PRÉRÉGLAGE DES STATIONS") sont effacées. Les stations préréglées doivent être réglées de nouveau.

7 FRANÇAIS

PRÉRÉGLAGE DES STATIONS

1 2 P-SCAN 0-9,+10

L'appareil peut mémoriser au maximum 32 stations préréglées. Lorsqu'une station est mémorisée, un numéro de préréglage est attribué à cette station. Utilisez ce numéro de préréglage pour capter directement cette station.

1 Appuyez sur la touche BAND pour sélectionner une bande, puis appuyez sur la touche ◀◀◀ ou ▶▶▶ I pour sélectionner une station.
2 Appuyez sur la touche SET pour mémoriser la station.

Un numéro de préréglage est attribué à la station, en commençant par 1 et en progressant par ordre croissant pour chaque bande.

M Fréquence FM 90.00 MHz Numéro préréglé

3 Répétez les opérations 1 et 2.

REMARQUE

Chaque bande peut mémoriser au maximum 16 stations préreglées.

Pour écouter des stations préréglées

Utilisez la télécommande pour sélectionner directement le numéro préréglé.

1 Appuyez sur la touche BAND pour sélectionner une bande.
2 Appuyez sur les touches numériques pour sélectionner un numéro préréglé.

Exemples :

Pour sélectionner le numéro préréglé15, appuyez sur les touches +10, et 5.

Pour sélectionner le numéro préréglié 10, appuyez sur les touches +10 et 0.

Si vous effectuez les opérations sur l'unité principale, appuyez à plusieurs reprises sur la touche ■.

Chaque fois que vous appuyez sur cette touche, vous sélectionnez le numéro suivant.

Pour effacer une station préréglée:

Sélectionnez le numéro préréglé de la station à effacer. Appuyez ensuite sur la touche SET et appuyez sur la touche ▶II dans les 4 secondes qui suivent pendant que la fréquence clignote.

Les numéros préréglés de toutes les autres stations dans la bande désignées par des numéros plus élevés sont diminués d'une unité.

Pour scanner les stations préréglées

Appuyez sur la touche P-SCAN de la télécommande jusqu'à ce qu'apparaisse "P.SCAN" sur l'affichage. Les stations préréglées sont reçues dans l'ordre pendant 5 secondes. Le numéro préréglé clignote pendant la réception.

Pour arrêter de scanner, appuyez sur la touche VOLUME.

LECTURE D'UNE CASSETTE

Utilisez uniquement des cassettes type I (normal).

1 Appuyez sur la touche ■/▲ pour ouvrir le compartiment de la cassette puis insérez la cassette avec le côté ouvert vers le bas. Poussez sur le compartiment de la cassette pour le refermer.

2 Appuyez sur la touche ▶.

Vous avez sélectionné la fonction TAPE et la lecture commencera. La lecture se fera uniquement sur le côté tourné vers l'extérieur.

Pour arrêter la lecture, appuyer sur la touche ■/▲.

Pour interrompre temporairement la lecture, appuyez sur la touche III. Pour reprendre la lecture, appuyez de nouveau sur cette touche.

Pour faire avancer la bande rapidement ou pour la rebobiner, appuyez sur la touche ◀◀ ou ▶▶ dans le mode d'arrêt. Puis appuyez sur la touche ■/▲ pour arrêter la cassette.

Pour commencer la lecture lorsque l'appareil est éteint (Fonction de lecture directe)

Appuyez sur la touche ▶. L'appareil se met en marche et la lecture de la cassette insérée commence.

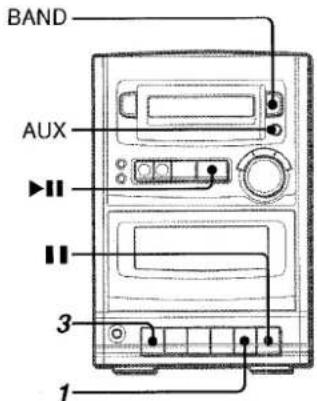

ENREGISTREMENT

Cette section explique comment effectuer un enregistrement en utilisant le syntoniseur, le lecteur de disques compacts ou un appareil externe.

BAND AUX 1 3

Préparation

• Situez la cassette au point où commence l'enregistrement.
• Remarquez que l'enregistrement ne s'effectue que d'un côté de la cassette.
• N'utilisez que des cassettes du type I (normal).

1 Insérez la cassette sur laquelle vous voulez enregistrer dans la platine.

Insérez la cassette avec le côté sur lequel vous voulez enregistrer en premier tourné vers l'extérieur et le côté ouvert tourné vers le bas.

2 Ayez la source prête pour l'enregistrement.

Pour enregistrer un disque compact, appuyez sur la touche ▶II et insérez le disque.

Pour enregistrer une émission de radio, appuyez sur la touche BAND et réglez le syntoniseur sur une station.

Pour enregistrer à partir de la source connectée, appuyez sur la touche AUX et apprêtez-vous à commencer la lecture.

3 Appuyez sur la touche ● pour commencer l'enregistrement.

Vous appuyez sur la touche ▶ simultanément.

Lorsque la fonction sélectionnée est CD, la lecture et l'enregistrement commencent simultanément.

Lorsque la fonction sélectionnée est AUX, faites commencer la lecture manuellement.

Pour arrêter l'enregistrement, appuyez sur la touche ■/▲.

Pour interrompre l'enregistrement temporairement, appuyez sur la touche III.

Lorsque la cassette est arrivée jusqu'au bout, la cassette s'arrête et la touche ● se relâche. Pendant l'enregistrement d'un disque compact, la lecture du disque s'arrête automatiquement.

Changez de cassette et appuyez sur la touche ●, la lecture du disque compact reprendra automatiquement.

Pour enregistrer les pistes sélectionnées du disque compact.

Programmez les pistes (Consultez "LECTURE PROGRAMMÉE") et appuyez sur la touche ●.

Au sujet des cassettes

• La bande magnétique des cassettes de 120 minutes ou plus est extrêmement fine et elle se déforme ou s'abîme facilement. Il n'est pas recommandé d'utiliser ce type de cassettes.
• Rattrapez le jeu dans la bande avec un crayon ou un outil similaire avant d'utiliser la cassette. Une bande magnétique lâche risque de se casser ou se coincer dans le mécanisme.

COPYRIGHT

Veuillez vérifier les lois sur le copyright relatives à l'enregistrement de disques, de programmes de radio ou de cassettes dans le pays dans lequel l'appareil est utilisé.

RÉGLAGE DE L'HORLOGE

2,4 REPEAT 1,3,5

La première fois que le cordon secteur est branché, l'heure clignote sur l'affichage.

Réglez l'heure comme suit pendant que l'appareil est éteint.

1 Appuyez sur la touche SET.

L'heure clignote.

AM-12:00

2 Appuyez sur la touche ◀◀◀ ou ▶▶▶ pour régler l'heure.
3 Appuyez sur la touche SET pour enregistrer l'heure.

L'heure s'arrête de clignoter et les minutes commencent à clignoter.

4 Appuyez sur la touche ◀◀◀ ou ▶▶▶ pour régler les minutes.
5 Appuyez sur la touche SET pour enregistrer les minutes et terminer le réglage.

Les minutes s'arrêtent de clignoter sur l'affichage et l'horloge démarre à 00 secondes.

Pour corriger l'heure actuelle

Appuyez sur la touche POWER pour éteindre l'appareil puis appuyez sur la touche SET. Exécutez les opérations antérieures de 1 à 5.

Pour afficher l'heure

Maintenez appuyée la touche ■ jusqu'à ce que l'horloge s'affiche. L'heure s'affichera pendant 4 secondes.

Pour passer au format de 24 heures

Pendant que l'appareil est allumé, maintenez appuyée la touche jusqu'à ce que l'heure s'affiche puis appuyez sur la touche REPEAT avant de laisser passer 4 secondes. Répétez la même opération pour retourner au format de 12 heures.

Si l'affichage de l'horloge clignote alors que l'appareil est éteint

Cela est dû à une coupure de courant. Il faut de nouveau régler l'heure.

Si la coupure de courant dure plus de 12 heures environ, tous les préréglages mémorisés depuis l'achat de l'appareil doivent être refaits.

RÉGLAGE DE LA MINUTERIE

BAND 5 ▶II 1,2,3 2,3 5 1

L'appareil peut être allumé chaque jour à une heure spécifiée grâce à la minuterie incorporée.

Préparation

Assurez-vous que l'horloge est réglée à la bonne heure.

1 Appuyez sur la touche TIMER de la télécommande afin que s'affiche ④ puis appuyez sur la touche SET avant de laisser passer 2 secondes.

② est alors affiché et l'heure clignote.

AM 12:00

REMARQUE

Si vous n'appuyez pas sur la touche SET dans les 2 secondes qui suivent, il est possible qu'une autre opération commence.

2 Réglez l'heure d'allumage par la minuterie en appuyant la touche ◀◀◀ ou ▶▶▶, puis sur la touche SET. Répétez cette opération afin de régler les minutes de l'heure d'allumage par la minuterie.

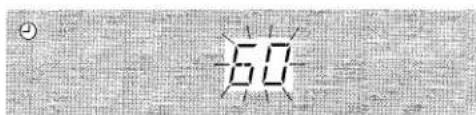

3 Sélectionnez la durée de la période d'activation de l'appareil par la minuterie avec la touche ||◀◀◀ ou ▶▶▶I et appuyez sur la touche SET.

60

Vous pouvez régler la durée de la période d'activation de l'appareil par la minuterie entre 5 et 240 minutes, par pas de 5 minutes.

4 Préparez la source.

Pour écouter un disque compact, appuyez sur la touche ▶II et placez le disque.

Pour écouter la radio, appuyez sur la touche BAND et captez la station.

5 Appuyez sur la touche POWER afin d'éteindre l'appareil après avoir réglé le volume.

② reste affiché après l'extinction de l'appareil (minuterie dans le mode d'attente).
Quand l'heure d'allumage par la minuterie est atteinte, l'appareil s'allume et commence à émettre les sons venant de la source sélectionnée.
- Il n'est pas possible de régler le niveau du volume à 21 ou plus.

Pour vérifier l'heure spécifiée

Appuyez sur la touche TIMER sur la télécommande. L'heure d'allumage par la minuterie clignote pendant 2 secondes. Cependant, la durée de la période d'activation par la minuterie ne sera pas affichée.

Pour annuler temporairement le mode d'attente de la minuterie

Appuyez deux fois sur la touche TIMER sur la télécommande pour éteindre Ⓔ.

Pour utiliser l'appareil alors que la minuterie est réglée

Vous pouvez utiliser l'appareil normalement après avoir réglé la minuterie.

Avant d'éteindre l'appareil, répétez l'opération 4 afin de préparer la source, puis régler le volume.

REMARQUE

• La lecture commandée par la minuterie en commencera que si l'appareil est éteint.
• Il impossible d'allumer et d'éteindre les appareils connectés au moyen de la minuterie incorporée dans cet appareil. Utilisez une minuterie externe.
• Si le courant est interrompu, l'affichage Ⓐ disparaît et l'horloge clignote. Régler de nouveau l'horloge et la minuterie.

RÉGLAGE DE LA MINUTERIE DE SOMMEIL

1 2

L'appareil peut être éteint automatiquement à un moment spécifié.

Utilisez la télécommande.

1 Appuyez sur la touche SLEEP.

SLEEP 60

2 Avant de laisser passer 4 secondes appuyez sur la touche ◀◀ ou ▶▶ afin de spécifier le temps pendant lequel l'appareil doit rester éteint.

Chaque fois que vous appuyez sur la touche, le temps change entre 5 et 240 minutes, par pas de 5 minutes.

Temps spécifié SLEEP 70

Pour vérifier le temps qui reste avant que l'appareil soit éteint

Appuyez une fois sur la touche SLEEP. Le temps restant s'affiche pendant 4 secondes.

Pour annuler la minuterie de sommeil

Appuyez deux fois sur la touche SLEEP. "SLEEP" disparaît alors de l'affichage.

REMARQUE

Si l'appareil est éteint pendant la lecture de cassette, la touche ▶ reste enfoncée. Appuyez sur la touche ■/▲ pour relâcher la touche ▶.

CONNEXION D'UN APPAREIL OPTIONNEL

CONNEXION À DES PRISES AUX

AUX

Cet appareil peut émettre des signaux sonores à travers les prises AUX.

Utilisez un câble à fiche phono RCA pour connecter un appareil (tourne-disque, lecteur de disques laser avec prises de sortie analogiques, platines de bandes audionumériques, lecteurs MD, magnétoscopes, T.V., etc.).

Connectez la fiche rouge à la prise droite et la fiche blanche à la prise gauche.

Consultez les instructions d'utilisation de l'appareil connecté pour avoir plus de détails.

• Les cordons de raccordement ne sont pas fournis. Procurez-vous les cordons de raccordement adéquats.
• Renseignez-vous auprès de votre distributeur Aiwa local pour connaître les appareils optionnels disponibles.

Connexion d'un tourne-disque

Utilisez un tourne-disque Aiwa muni d'un amplificateur égaliseur incorporé.

ÉCOUTE DE SOURCES EXTERNES

AUX

Pour la lecture d'un appareil optionnel connecté aux prises AUX, appuyez sur la touche AUX et faites commencer la lecture. "AUX" apparaîtra sur l'affichage.

SOINS ET ENTRETIEN

Vous devez effectuer un entretien périodique de votre chaîne et du logiciel afin d'optimiser leur bon fonctionnement.

Pour nettoyer le coffret

Utilisez un chiffon doux et sec.

Si les surfaces sont extrêmement sales, utilisez un chiffon doux légèrement humecté d'une solution de détergent doux. N'utilisez pas de solvants forts tels que de l'alcool, de la benzine ou du diluant car ils pourraient endommager la finition de l'appareil.

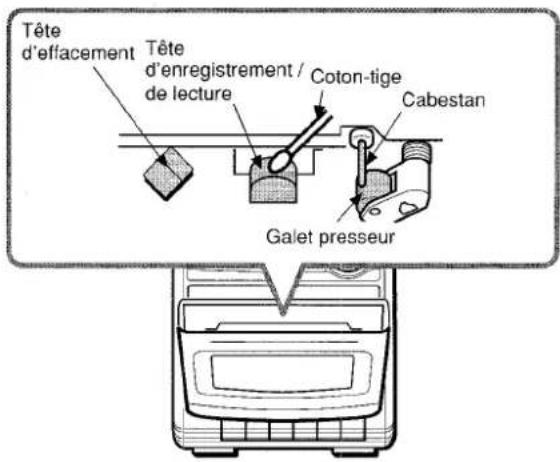

Pour nettoyer les têtes de lecture et les voies de défilement la bande

Toutes les dix heures d'utilisation, nettoyez les têtes et les voies de défilement de la bande en utilisant une cassette de nettoyage ou un coton-tige imbibé de produit de nettoyage ou d'alcool dénaturé. (Vous pouvez vous procurer des kits de nettoyage dans le commerce). Si vous utilisez un coton-tige pour le nettoyage, essuyez la tête d'enregistrement/de lecture, la tête d'effacement, les cabestans et les galets presseurs.

Tête d'effacement Tête d'enregistrement / Coton-tige de lecture Cabestan Galet presseur

Après avoir nettoyé les têtes et les voies de défilement de la bande à l'aide dune cassette de nettoyage ou d'un coton-tige humide, attendez que les parties nettoyées soient complètement sèches avant d'insérer une cassette.

Soin des disques

- Lorsqu'un disque est sale, essuyez-le avec un chiffon de nettoyage, en partant du centre et en allant vers l'extérieur.

- Après avoir écouté un disque, rangez-le dans sa boîte. Ne laissez pas le disque dans un endroit chaud ou humide.

Soin des cassettes

• Rangez les cassettes dans leur boite après leur utilisation.
• Ne laissez pas les cassettes près d'aimants, de moteurs électriques, de téléviseurs ni d'aucune autre source de champ magnétique. Cela affecterait la qualité du son et provoquerait du bruit.
• N'exposez pas les cassettes à la lumière directe du soleil et ne les laissez pas dans une voiture garée en plein soleil.

SPÉCIFICATIONS

Unité principale
Partie syntoniseur FM
Gamme d'accord	87,5 MHz à 108 MHz
Bornes d'antenne	75 ohms (asymétriques)
Partie syntoniseur AM
Gamme d'accord	530 kHz à 1710 kHz (par pas de 10 kHz)
	531 kHz à 1602 kHz (par pas de 9 kHz)
Antenne	Antenne cadre
Partie amplificateur
Puissance de sortie	5 W + 5 W (1 kHz, 10% de distorsion harmonique total, 4 ohms)
	3,5 W + 3,5 W (100 - 15 kHz, moins d'1% de distorsion harmonique totale, 4 ohms)
Partie platine cassette
Format des pistes	4 pistes, 2 canaux stéréo
Réponse en fréquence	Bande normale: 50 Hz - 12500 Hz
Système d'enregistrement	Polarisation alternative
Système d'effacement	Effacement magnétique
	1 tête d'enregistrement/de lecture
	1 tête d'effacement
Partie lecteur de disques compacts
Laser	Laser à semi-conducteur ( = 780 nm)
Dénumériseur	1 bit dual
Pleurage et scintillement	Non mesurables
Système de haut-parleurs
Haut-parleurs	100 mm type conique, 4 ohms
Dimensions (L x H x P)	150 × 236,2 × 210,5 mm
Poids	1,1 kg
Spécifications Générales
Alimentation requise	120 V AC, 60 Hz
Puissance consommée	22 W
Dimensions de l'unité
principale (L x H x P)	160 × 236,2 × 209,3 mm
Poids de l'unité principale	2,6 kg

Les spécifications et l'aspect extérieur de cet appareil peuvent être modifiés sans préavis.

NOTICE

Cet appareil a été testé et jugé conforme aux normes des appareils numériques de Classe B, conformément au chapitre 15 du règlement FCC. Ces normes sont conçues pour assurer une protection raisonnable contre les interférences radioélectriques lorsque l'appareil est utilisé dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément au mode d'emploi, il peut provoquer des interférences dans les communications radio. Il n'est cependant pas possible de garantir que des interférences ne se produiront pas dans une installation privée. Si cet appareil génère des interférences néfastes dans la réception des ondes radio ou télévisées, ce que l'on pout facilement contrôler en mettant l'appareil successivement sous et hors tension, l'utilisateur est invité à tenter de remédier aux interférences en appliquant l'une des mesures suivantes:

• Réorientez ou installez l'antenne de réception à un autre entroit.
• Eloignez davantage l'appareil du récepteur.
  Branchez l'appareil sur une prise secteur raccordée à un circuit d'alimentation différent de la prise sur laquelle le récepteur est branché.
  Consultez votre revendeur ou faites appel à un technicien radio/TV.

ATTENTION

Tout modification ou réglage de cet appareil qui n'est pas explicitement agréé par le fabricant peut entraîner la nullité du droit de l'utilisateur à exploiter cet appareil.

GUIDE DE DÉPISTAGE DES DÉFAUTS

Si l'appareil ne fonctionne pas comme décrit dans ces instructions d'utilisation, consultez le guide ci-dessous.

GÉNÉRALITÉS

Il n'y a pas de son

• Le cordon secteur est-il connecté correctement?
• Y a-t-il une mauvaise connexion ? (→ page 3)
- Avez-vous appuyé sur une touche de fonction incorrecte?

Le son est inaudible.

- Il y a peut-être un court-circuit dans les bornes des haut-parleurs.

→ Débranchez le cordon secteur de la prise puis rebranchez les cordons des haut-parleurs correctement. Branchez alors le cordon secteur et rallumez l'appareil.

Le son ne sort que d'un seul haut-parleur

• L'autre haut-parleur est-il déconnecté?

PARTIE SYNTONISEUR

Il y a des parasites électrostatiques constants en forme d'ondes

• L'antenne est-elle connectée correctement ? (→ page 3)

La réception comporte des parasites ou il y a une distorsion du son

- La chaîne capte-t-elle des parasites externes ou une distorsion par trajet multiple?

→ Changez l'orientation de l'antenne.
→ Éloignez l'appareil d'autres appareils électriques.

PARTIE PLATINE CASSETTE

La bande ne défile pas

• La platine cassette est-elle dans le mode PAUSE? (→ page 8)

Le son n'est pas équilibré ou pas assez haut

• La tête de lecture est-elle sale? (→ page 11)

L'enregistrement est impossible

- Si la pastille de la cassette s'est cassée, recouvrez la cavité avec une bande adhésive.

Face A

Pastille pour la face A

• La tête d'enregistrement est-elle sale? (→ page 11)

L'effacement est impossible

• La tête d'effacement est-elle sale? (→ page 11)
- Une cassette au métal ou CrO_2 a-t-elle été utilisée?
- La tête d'enregistrement/de lecture est-elle sale? (→ page 11)

PARTIE LECTEUR DE DISQUES COMPACTS

Le lecteur de disques compacts ne marche pas

• Le disque est-il inséré correctement ? (→ page 5)
• Le disque est-il sale? (→ page 11)
- La lentille de lecture est-elle affectée par de la condensation?

→ Attendez environ une heure et essayez de nouveau.

PARTIE HORLOGE ET MINUTERIE

Il est impossible de régler la minuterie.

• L'horloge clignote-t-elle sur l'affichage?

→ Rétablissez l'horloge. (Consultez page 9)

Pour remettre l'appareil à zéro

Si une anomalie se produit dans la fenêtre d'affichage ou dans la platine cassette, remettez l'appareil à zéro en procédant de la manière suivante.

1 Appuyez sur la touche POWER pour éteindre l'appareil.
2 Appuyez sur la touche POWER pour rallumer l'appareil tout en appuyant sur la touche ■. Toutes les données mémorisées depuis l'achat sont effacées.

S'il est impossible d'éteindre l'appareil comme indiqué dans le paragraphe 1 à cause d'une anomalie, remettez l'appareil à zéro en débranchant le cordon secteur et effectuez l'opération 2.

PARTS INDEX

Les instructions concernant chaque partie de l'appareil principal et de la télécommande se trouvent aux pages indiquées ci-contre. Les noms des parties sont indiqués dans l'ordre alphabétique.

AUX 11

BAND 7

▶II CLEAR 5,7

▶▶ F FWD 8

GEQ 4

OPEN 5

II PAUSE 8

PHONES 4

▶ PLAY 8

POWER 4

■ PRESET 5,7

P-SCAN 7

RANDOM 6

● REC 8

REPEAT 6

◀◀ REW 8

SET 6,9

SLEEP 10

■/▲ STOP/EJECT 8

TIMER 9

TUNER MODE 7
