Tipo de producto	Sistema hi-fi (cadena estéreo)
Marca	Aiwa
Modelo	LCX151
Dimensiones (unidad principal)	160 × 236,2 × 209,3 mm
Peso (unidad principal)	2,6 kg
Dimensiones (altavoces)	150 × 236,2 × 210,5 mm
Peso (altavoces)	1,1 kg (cada uno)
Alimentación	120 V CA, 60 Hz
Consumo eléctrico	22 W
Potencia de salida	5 W + 5 W (1 kHz, 10 % DHT, 4 ohmios)
Rango FM	87,5 MHz a 108 MHz
Rango AM	530 kHz a 1710 kHz (paso de 10 kHz) / 531 kHz a 1602 kHz (paso de 9 kHz)
Reproductor CD	Láser semiconductor (780 nm), convertidor 1 bit dual
Pletina de cassette	4 pistas, 2 canales estéreo, respuesta 50 Hz – 12,5 kHz (cinta normal)
Altavoces	100 mm tipo cónico, impedancia 4 ohmios
Funciones principales	Reproducción CD, radio FM/AM, cassette, grabación, temporizador, ecualizador (ROCK/POP/JAZZ), control remoto
Accesorios incluidos	Control remoto, antena FM, antena de cuadro AM
Mantenimiento y limpieza	Limpiar la carcasa con un paño suave seco; cabezales con un cassette de limpieza o hisopo de algodón humedecido en alcohol
Seguridad	No usar cerca de agua o fuentes de calor; dejar 10 cm de ventilación en la parte trasera y superior; desconectar en caso de tormenta
Piezas de repuesto y reparabilidad	Los altavoces y antenas están incluidos; no hay información sobre reparabilidad
Información general	Conforme a la clase B FCC; se puede reiniciar desconectando y volviendo a conectar con la tecla ■

Preguntas frecuentes - LCX151 AIWA

¿Cómo encender y apagar el aparato?

Presione la tecla POWER para encender o apagar. Una vez apagado, la pantalla muestra la hora.

¿Puedo usar auriculares?

Sí, conecte unos auriculares estéreo con miniconector de 3,5 mm en la toma PHONES. Los altavoces se silencian.

¿Cómo ajustar el reloj?

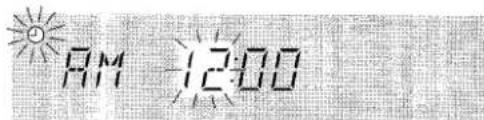

Con el aparato apagado, presione SET. La hora parpadea. Use ◀◀◀ o ▶▶▶ para ajustar la hora, luego presione SET para los minutos, y finalmente SET para confirmar.

¿Cómo programar una reproducción de CD?

En modo de parada, presione SET en el control remoto. Use las teclas numéricas y +10 para seleccionar hasta 30 pistas. Luego presione ▶II para iniciar la reproducción programada.

¿Qué hacer si el sonido es inaudible?

Verifique que los cables de los altavoces no estén en cortocircuito. Si es así, desconecte el cable de alimentación, vuelva a conectar correctamente los altavoces y luego vuelva a conectar el aparato.

¿Cómo memorizar estaciones de radio?

Seleccione una estación con ◀◀◀ o ▶▶▶, luego presione SET. Se asigna un número de presintonía. Puede memorizar hasta 16 estaciones por banda.

¿Por qué no avanza la cinta del cassette?

Asegúrese de que la pletina no esté en modo pausa (PAUSE). Presione ■/▲ para detener, luego ▶ para reproducir.

¿Cómo programar un temporizador para encenderse?

Ajuste primero el reloj. Presione TIMER en el control remoto, luego SET dentro de los 2 segundos. Ajuste la hora de encendido y la duración (5 a 240 min). Prepare la fuente (CD, radio) y apague el aparato. El símbolo ② permanece encendido.

¿Cómo usar el ecualizador?

Presione la tecla MODE EQUALIZER para elegir ROCK (refuerza agudos y graves), POP (presencia vocal) o JAZZ (graves intensos). Para cancelar, presione de nuevo.

¿Qué hacer si el control remoto no funciona?

Verifique que no haya obstáculos entre el control remoto y el sensor (esquina superior izquierda de la unidad principal). Reemplace las pilas (2 × R6/AA) si el alcance disminuye.

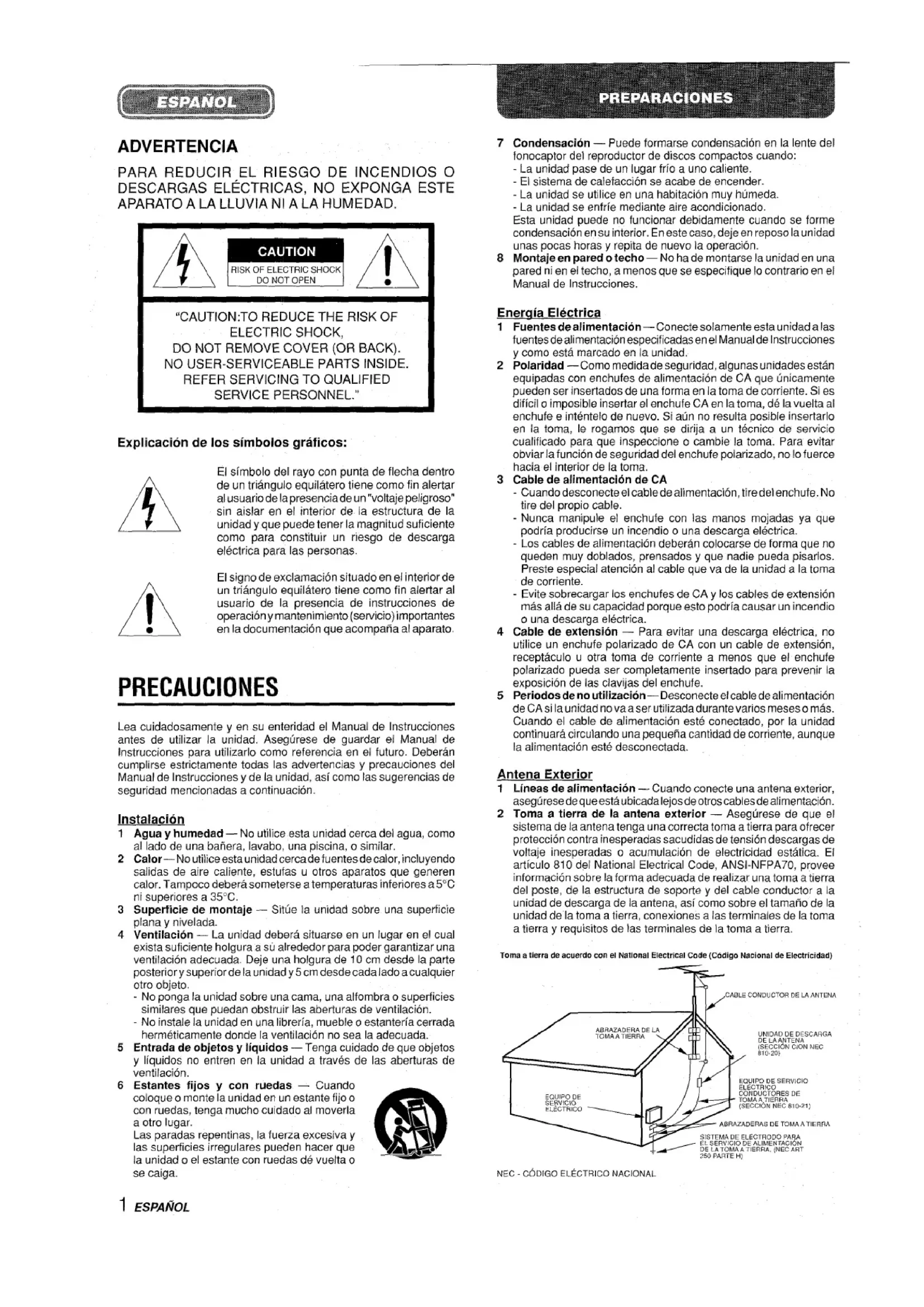

MANUAL DE USUARIO LCX151 AIWA

Explicación de los símbolos gráficos:

El símbolo del rayo con punta de flecha dentro de un triángulo equilátero tiene como fin alertar al usuario de la presencia de un "voltaje peligroso" sin aislar en el interior de la estructura de la unidad y que puede tener la magnitud suficiente como para constituir un riesgo de descarga eléctrica para las personas.

El signo de exclamación situado en el interior de un triángulo equilátero tiene como fin alertar al usuario de la presencia de instrucciones de operación y mantenimiento (servicio) importantes en la documentación que acompaña al aparato.

PRECAUCIONES

Lea cuidadosamente y en su enteridad el Manual de Instrucciones antes de utilizar la unidad. Asegúrese de guardar el Manual de Instrucciones para utilizarlo como referencia en el futuro. Deberán cumplirse estrictamente todas las advertencias y precauciones del Manual de Instrucciones y de la unidad, así como las sugerencias de seguridad mencionadas a continuación.

Instalación

1 Agua y humedad — No utilice esta unidad cerca del agua, como al lado de una bañera, lavabo, una piscina, o similar.

2 Calor — No utilice esta unidad cerca de fuentes de calor, incluyendo salidas de aire caliente, estufas u otros aparatos que generen calor. Tampoco deberá someterse a temperaturas inferiores a 5°C ni superiores a 35°C.

3 Superficie de montaje — Sitúe la unidad sobre una superficie plana y nivelada.

4 Ventilación — La unidad deberá situarse en un lugar en el cual exista suficiente holgura a sú alrededor para poder garantizar una ventilación adecuada. Deje una holgura de 10 cm desde la parte posterior y superior de la unidad y 5 cm desde cada lado a cualquier otro objeto.

- No ponga la unidad sobre una cama, una alfombra o superficies similares que puedan obstruir las aberturas de ventilación.

- No instale la unidad en una librería, mueble o estantería cerrada herméticamente donde la ventilación no sea la adecuada.

5 Entrada de objetos y líquidos — Tenga cuidado de que objetos y líquidos no entren en la unidad a través de las aberturas de ventilación.

6 Estantes fijos y con ruedas — Cuando coloque o monte la unidad en un estante fijo o con ruedas, tenga mucho cuidado al moverla a otro lugar.

Las paradas repentinas, la fuerza excesiva y las superficies irregulares pueden hacer que la unidad o el estante con ruedas dé vuelta o se caiga.

PREPARACIONES

7 Condensación — Puede formarse condensación en la lente del fonocaptor del reproductor de discos compactos cuando:

• La unidad pase de un lugar frío a uno caliente.
• El sistema de calefacción se acabe de encender.
• La unidad se utilice en una habitación muy húmeda.
• La unidad se enfríe mediante aire acondicionado.

Esta unidad puede no funcionar debidamente cuando se forme condensación en su interior. En este caso, deje en reposo la unidad unas pocas horas y repita de nuevo la operación.

8 Montaje en pared o techo — No ha de montarse la unidad en una pared ni en el techo, a menos que se especifique lo contrario en el Manual de Instrucciones.

Energía Eléctrica

1 Fuentes de alimentación — Conecte solamente esta unidad a las fuentes de alimentación especificadas en el Manual de Instrucciones y como está marcado en la unidad.
2 Polaridad — Como medida de seguridad, algunas unidades están equipadas con enchufes de alimentación de CA que únicamente pueden ser insertados de una forma en la toma de corriente. Si es difícil o imposible insertar el enchufe CA en la toma, dé la vuelta al enchufe e inténtelo de nuevo. Si aún no resulta posible insertarlo en la toma, le rogamos que se dirija a un técnico de servicio cualificado para que inspeccione o cambie la toma. Para evitar obviar la función de seguridad del enchufe polarizado, no lo fuerce hacia el interior de la toma.

3 Cable de alimentación de CA

- Cuando desconecte el cable de alimentación, tire del enchufe. No tire del propio cable.

• Nunca manipule el enchufe con las manos mojadas ya que podría producirse un incendio o una descarga eléctrica.
• Los cables de alimentación deberán colocarse de forma que no queden muy doblados, prensados y que nadie pueda pisarlos. Preste especial atención al cable que va de la unidad a la toma de corriente.
• Evite sobrecargar los enchufes de CA y los cables de extensión más allá de su capacidad porque esto podría causar un incendio o una descarga eléctrica.

4 Cable de extensión — Para evitar una descarga eléctrica, no utilice un enchufe polarizado de CA con un cable de extensión, receptáculo u otra toma de corriente a menos que el enchufe polarizado pueda ser completamente insertado para prevenir la exposición de las clavijas del enchufe.
5 Periodos de no utilización — Desconecte el cable de alimentación de CA si la unidad no va a ser utilizada durante varios meses o más. Cuando el cable de alimentación esté conectado, por la unidad continuará circulando una pequeña cantidad de corriente, aunque la alimentación esté desconectada.

Antena Exterior

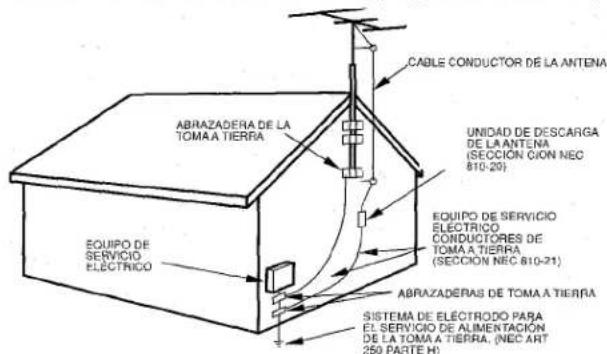

1 Líneas de alimentación — Cuando conecte una antena exterior, asegúrese de que está ubicada lejos de otros cables de alimentación.
2 Toma a tierra de la antena exterior — Asegúrese de que el sistema de la antena tenga una correcta toma a tierra para ofrecer protección contra inesperadas sacudidas de tensión descargas de voltaje inesperadas o acumulación de electricidad estática. El artículo 810 del National Electrical Code, ANSI-NFPA70, provee información sobre la forma adecuada de realizar una toma a tierra del poste, de la estructura de soporte y del cable conductor a la unidad de descarga de la antena, así como sobre el tamaño de la unidad de la toma a tierra, conexiones a las terminales de la toma a tierra y requisitos de las terminales de la toma a tierra.

Toma a tierra de acuerdo con el National Electrical Code (Código Nacional de Electricidad)

CABLE CONDUCTOR DE LA ANTENA ABRAZADERA DE LA TOMA A TIERRA UNIDAD DE DESCARGA DE LA ANTENA (SECCIÓN CION NEC 810-20) EQUIPO DE SERVICIO ELECTRICO CONDUCTORES DE TOMA A TIERRA (SECCIÓN NEC 810-21) EQUIPO DE SERVICIO ELECTRICO ABRAZADERAS DE TOMA A TIERRA SISTEMA DE ELECTRODO PARA EL SERVICIO DE ALIMENTACIÓN DE LA TOMA A TIERRA. (NEC ART 250 PARTE H)

NEC - CÓDIGO ELÉCTRICO NACIONAL

Bienvenido al Sistema Estéreo Aiwa

Enhorabuena por haber adquirido un sistema estéreo Aiwa. Para optimizar la función de este sistema, por favor tómese el tiempo para leer estas Manual de Instrucciones y familiarícese con los procedimientos de operación.

Verifique su sistema y accesorios

LCX-150/LCX-151

Sistema estéreo con reproductor

de discos compactos

Registro del propietario

Para su conveniencia, anote el número del modelo y de serie (los encontrará en la parte trasera del aparato) en el espacio propuesto más abajo. Por favor refiérase a ellos cuando contacto con su distribuidor Aiwa en caso de alguna dificultad.

No. Modelo	No. Serie (No. Lote)
LCX-150U/LCX-151U

Para poner la antena de AM sobre una superficie

Fije el gancho en la ranura.

ÍNDICE

PREPARACIONES

PRECAUCIONES ....1

CONEXIONES 3

ANTES DE LA OPERACIÓN ....4

SONIDO

AJUSTE DEL SONIDO 4

REPRODUCCIÓN DE DISCOS COMPACTOS

REPRODUCCIÓN DE UN DISCO COMPACTO ....5

RECEPCIÓN DE LA RADIO

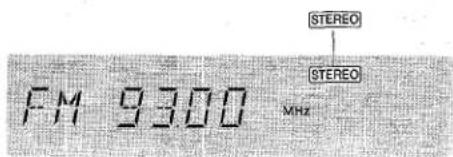

SINTONIZACIÓN MANUAL 7

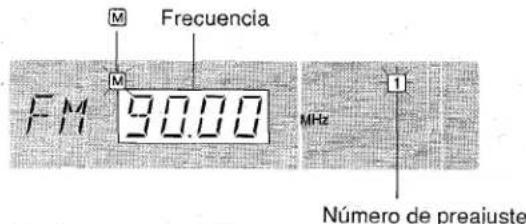

PREAJUSTE DE EMISORAS 7

REPRODUCCIÓN DE CINTAS

REPRODUCCIÓN DE UNA CINTA......8

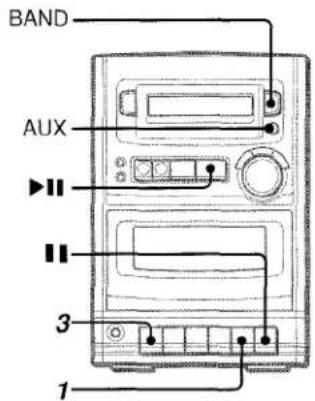

GRABACIÓN

GRABACIÓN 8

RELOJ Y TEMPORIZADOR

AJUSTE DEL RELOJ 9

AJUSTE DEL TEMPORIZADOR 9

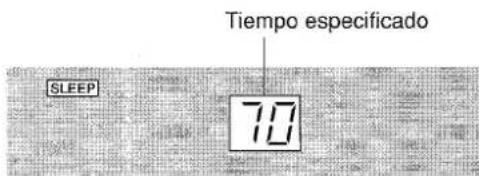

AJUSTE DEL TEMPORIZADOR DE APAGADO ..... 10

OTRAS CONEXIONES

CONEXIÓN DE UN EQUIPO OPCIONAL ....11

GENERALIDADES

CUIDADO Y MANTENIMIENTO....11

ESPECIFICACIONES....12

GUÍA PARA LA SOLUCIÓN DE PROBLEMAS....12

ÍNDICE DE LAS PARTES ...... Última página

Conexión de una antena exterior;

Para obtener la mejor recepción de FM se recomienda utilizar una antena exterior.

Conecte la antena exterior a las terminales FM 75 Ω.

Antes de conectar el cable de alimentación de CA

La tensión nominal de su unidad indicada en el panel posterior es de 120V CA. Compruebe que esta tensión coincide con la de la red local.

IMPORTANTE

• Conecte primero los altavoces, antenas y todos los demás equipos opcionales. Luego conecte el cable de alimentación.
• No existen diferencias entre los altavoces frontales. Ambos altavoces pueden ser conectados como L (izquierdo) o R (derecho).

1 Conecte los cables del altavoz a la unidad principal.

Los cables con las franjas blancas deberán conectarse a las terminales + y los otros cables a las terminales -.

No realice un cortocircuito entre los cables y de los altavoces ya que el sonido puede ser inaudible. Si esto ocurriese, desconecte el cable de CA de la toma y reconecte el cable del altavoz correctamente. Conecte entonces el cable de CA y encienda la unidad de nuevo.

SPEAKERS L R + - + - - -

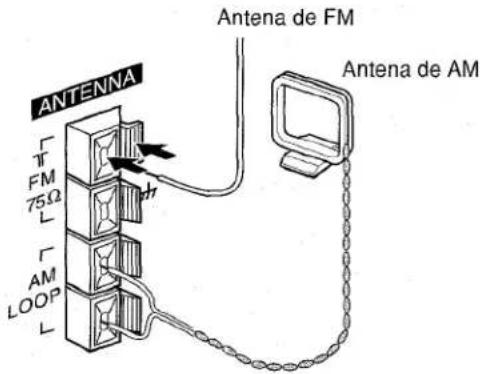

2 Conecte las antenas suministradas.

Conecte la antena de FM a las terminales FM 75 Ω y la antena de AM a las terminales de AM LOOP.

ANTENNA FM 75Ω L AM LOOP L Antena de FM Antena de AM

3 Conecte el cable de alimentación de C.A. a una toma C.A

Para posicionar las antenas.

Antena FM:

Extienda esta antena y cambie la dirección y el ángulo de forma que encuentre la mejor recepción.

Antena AM:

Colóquela de manera que encuentre la mejor dirección.

NOTA

• No deje objetos que generen magnetismo cerca de los altavoces.
• No ponga la antena de FM cerca de objetos metálicos o rieles de cortinas.
• No ponga la antena de AM cerca de otros equipos opcionales, el propio sistema estéreo, el cable de alimentación de CA o los cables de los altavoces, ya que se captarán ruidos.
• No desbobine el cable de la antena de AM.

Para conectar otro equipo opcional → página 11.

1 Altavoz derecho 2 Antena FM 1 Altavoz izquierdo 2 Antena AM

cable del altavoz
3 Cable de CA

ANTES DE LA OPERACIÓN

POWER PHONES

Para encender la unidad

Presione el botón POWER.

Después del uso

Presione el botón POWER para desconectar la alimentación. La pantalla pasará a ser la del reloj.

Uso de los auriculares

Conecte los auriculares a la toma PHONES con un miniconector estéreo (ø3.5 mm).

Mientras los auriculares estén conectados no saldrá sonido de los altavoces.

CONTROL REMOTO

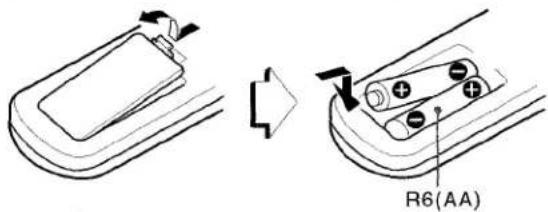

Inserción de las baterías en el control remoto

Quite la tapa de las baterías, ubicada en la parte trasera del control remoto, e inserte dos baterías de R6 (tamaño AA).

R6(AA)

Cuándo reemplazar las baterías

La distancia máxima de operación entre el control remoto y el sensor de señales de la unidad principal debería ser de 5 metros aproximadamente. Cuando disminuya esta distancia, reemplace las baterías por otras nuevas.

NOTA

• Si la unidad no va a ser utilizada durante un largo período, quite las baterías para evitar posibles fugas de electrolito.

• El control remoto quizá no funcione correctamente cuando:

• La línea de visión entre el control remoto y el sensor remoto (situado en el botón POWER) quede expuesta a una luz intensa como la luz directa del sol.

• Otros controles remotos (de un televisor, etc.) estén siendo utilizados cerca de esta unidad.

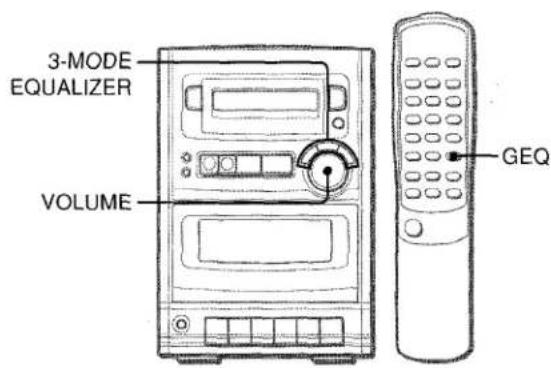

AJUSTE DEL SONIDO

Presione el lado más alto para aumentar el volumen y el lado más bajo para disminuirlo.

El nivel del volumen se muestra en la pantalla durante 4 segundos. Puede configurarse de 0 (mínimo) a 30 y hasta MAX (máximo).
El volumen permanece en memoria incluso después de apagar el aparato. No obstante, si se apaga cuando el volumen está configurado a más de 20, se configurará automáticamente en 20 la próxima vez que se encienda el aparato.

ECUALIZADOR GRÁFICO

Presione uno de los botones 3-MODE EQUALIZER.

ROCK/POP/JAZZ POP 6 7 9 12

ROCK: Sonido potente que realiza los agudos y los graves.

POP: Más presencia de voces y en la gama de registro medio.

JAZZ: Sonido enriquecido con los graves fuertes y los agudos finos.

Para cancelar el modo seleccionado

Presione de nuevo el botón seleccionado.

Utilizando el control remoto

Presione el botón GEQ hasta que se visualice el modo de ecualización deseado.

El modo de ecualización cambia cíclicamente a ROCK, POP, JAZZ o a ninguna ecualización.

AJUSTE DEL SONIDO DURANTE LA GRABACIÓN

La salida de volumen y tono de los altavoces o auriculares pueden variarse libremente sin afectar al nivel de la grabación.

REPRODUCCIÓN DE UN DISCO COMPACTO

OPEN REPEAT 0-9,+10 RANDOM

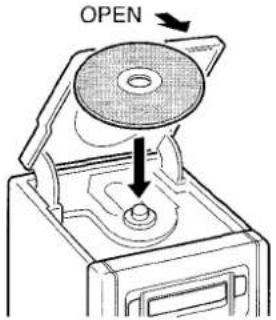

INTRODUCCIÓN DE UN DISCO

Presione la marca OPEN para abrir el compartimiento del disco. Introduzca un disco con el lado de la etiqueta hacia arriba y cierre el compartimiento del disco.

OPEN

REPRODUCCIÓN DE UN DISCO

Introduzca un disco.

Presione el botón ▶II.

Se inicia la reproducción comenzando por la primera pista.

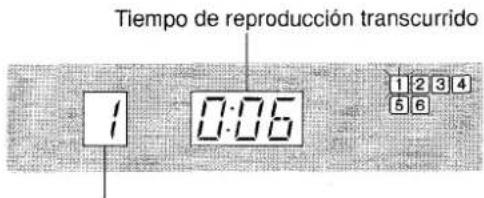

Tiempo de reproducción transcurrido 1 0:05 1 2 3 4 5 6

Número de la pista que está siendo reproducida.

Para detener la reproducción, presione el botón ■.

Para hacer una pausa en la reproducción, presione el botón ▶II. Para reanudar la reproducción, púlselo de nuevo.

Para buscar un punto particular durante la reproducción, mantenga pulsado el botón ◀◀◀ o ▶▶▶ y suéltelo en el punto deseado.

Para saltar hasta el principio de una pista durante la reproducción, presione repetidamente el botón ◀◀◀ o ▶▶.

Pantalla en modo de parada.

Tiempo de reproducción total Calendario de música (sólo se visualizarán las primeras 16 pistas) 6 50:42 1 2 3 4 5 6 mero total de pistas

Para iniciar la reproducción cuando la alimentación esté desconectada (Función de Reproducción Directa)

Presione el botón ▶II. La alimentación se conectará y comenzará la reproducción del disco introducido.

Si se ha seleccionado una reproducción que no sea la del CD con el aparato encendido, presionando una vez el botón ▶II se seleccionará la función de CD, iniciándose la reproducción.

Selección de una pista con el control remoto

Presione los botones numéricos y el botón +10 para seleccionar una pista.

Ejemplo:

Para seleccionar la pista n° 25, presione los botones +10, +10 y 5.

Para seleccionar la pista n° 10, presione los botones +10 y 0.

La pista seleccionada empezará a reproducirse y la reproducción continuará hasta que termine el disco.

NOTA

• No utilice CDs de forma irregular (p. ej.: en forma de rombo u octogonales). Pueden ocasionar un mal funcionamiento.
• No cargue más de un disco compacto en el compartimiento de discos.
• No intente abrir el compartimiento de los discos durante la reproducción.

REPRODUCCIÓN ALEATORIA

Todas las pistas del disco pueden reproducirse de forma aleatoria.

Presione el botón RANDOM del control remoto en el modo de parada para que se visualice "RAN".

Presione el botón ▶II para iniciar la reproducción.

Para cancelar la reproducción aleatoria, Presione de nuevo el botón RANDOM en el modo de parada.

NOTA

• Aunque se presione el botón ◀◀◀, una pista previamente reproducida no podrá ser omitida. La unidad solamente volverá al principio de la pista actual.
• Cuando seleccione una pista con los botones numerados del control remoto durante la reproducción aleatoria, comenzará a reproducirse la pista seleccionada, cancelándose así el modo de reproducción aleatoria.

REPETICIÓN DE LA REPRODUCCIÓN

Pueden ser reproducidas repetidamente una pista, todas las pistas o las pistas programadas.

Presione el botón REPEAT para visualizar "REPEAT 1" o "REPEAT ALL".

Para repetir solamente la pista actual, haga aparecer en pantalla "REPEAT 1".

Para repetir todas las pistas, haga aparecer en pantalla "REPEAT ALL".

Para cancelar la repetición, presione el botón REPEAT para eliminar "REPEAT" de la pantalla.

Para repetir solamente las pistas deseadas, programe las pistas y presione el botón REPEAT para que se visualice "REPEAT ALL".

REPRODUCCIÓN PROGRAMADA

Se podrán programar un máximo de 30 pistas del disco introducido.

2 1 4

Use el control remoto.

1 Presione el botón SET en modo de parada.

"M" parpadeará en la pantalla.

M M 0:00

2 Presione los botones numéricos y el botón +10 para programar una pista.

Ejemplo:

Para seleccionar la pista n° 12, presione los botones +10, y 2.

Para seleccionar la pista n° 20, presione los botones +10, +10 y 0.

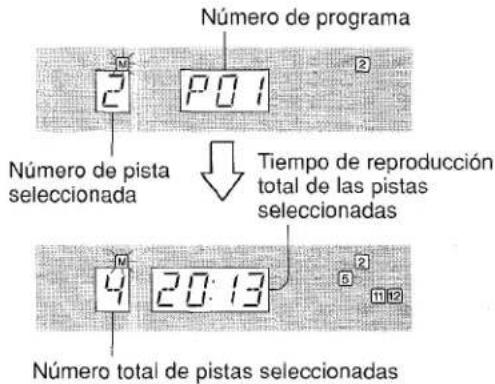

Número de programa Número de pista seleccionada Tiempo de reproducción total de las pistas seleccionadas Número total de pistas seleccionadas

3 Repita el paso 2 para programar otras pistas

4 Presione el botón ▶II para iniciar la reproducción.

Para comprobar el programa

Cada vez que se presione en modo de parada el botón ▶▶I de la unidad principal, se visualizarán un número de pista y un número de programa.

Para borrar el programa

Presione el botón ■ en el modo de parada.

Para añadir pistas al programa

Antes de reproducir, repita el paso 2. La pista se programará después de la última pista.

Para cambiar las pistas programadas

Borre el programa y repita todos los pasos de programación.

NOTA

- Durante la reproducción programada no se pueden realizar las siguientes operaciones.

- Reproducción aleatoria

- Repetición de una pista (REPEAT 1)

- Si el tiempo programado es superior a 99:59 minutos, o se ha programado la pista número 31 o superior del disco, se visualizará - - - como tiempo total de reproducción.

SINTONIZACIÓN MANUAL

1 2 TUNER MODE

1 Presione el botón BAND repetidamente para seleccionar la banda deseada.

2 Presione el botón ◀◀ o ▶▶I para seleccionar una emisora.

Cada vez que presione el botón, la frecuencia cambiará.

Cuando se reciba una emisora, se visualizará "TUNE" durante un momento.

Durante la recepción estéreo en FM, se visualizará "STEREO".

STEREO STEREO FM 9300 MHz

Para reproducir una emisora previamente sintonizada cuando el aparato esté apagado (Función de Reproducción Directa)

Presione el botón BAND. Se encenderá el aparato y se escuchará la emisora previamente sintonizada.

Para buscar rápidamente una emisora (Búsqueda Automática)

Mantenga pulsado el botón ◀◀ o ▶▶ hasta que el sintonizador empiece a buscar una emisora. Después de sintonizar una emisora, se detendrá la búsqueda.

Para detener manualmente la Búsqueda Automática, presione el botón ◀◀◀ o ▶▶▶.

- La Búsqueda Automática puede no detenerse en estaciones cuyas señales sean muy débiles.

Cuando una emisión en FM estéreo contenga ruido

Presione el botón TUNER MODE del control remoto.

"MONO" aparecerá en la pantalla.

El ruido se reduce aunque la recepción sea monoaural.

Para restaurar la recepción estéreo, presione de nuevo los botones.

Para cambiar el intervalo de sintonización de AM

El ajuste por omisión del intervalo de sintonización de AM es de 10 kHz/paso. Si utiliza esta unidad en una zona en la cual el sistema de asignación de frecuencias sea de 9 kHz/paso, cambie el intervalo de sintonización.

Presione el botón POWER mientras presiona el botón BAND.

Para resetear el intervalo, repita este procedimiento.

NOTA

Cuando se cambie el intervalo de sintonización de AM, (véase "PREAJUSTE DE EMISORAS"), se borrarán todas las emisoras preajustadas. Las emisoras preajustadas tendrán que ajustarse de nuevo.

7 ESPAÑOL

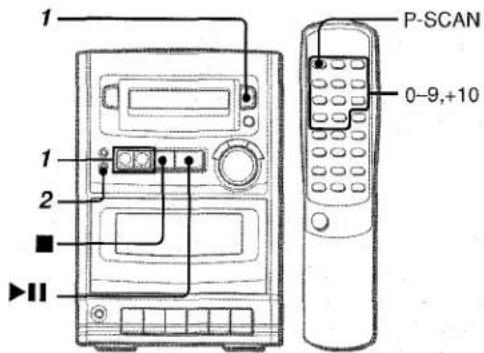

PREAJUSTE DE EMISORAS

1 2 P-SCAN 0-9,+10

La unidad puede memorizar un total de 32 emisoras. Cuando se memoriza una emisora, a esa emisora se le asignará un número de preajuste. Utilice el número de preajuste para sintonizar directamente una emisora preajustada.

1 Presione el botón BAND para seleccionar una banda y presione el botón ◀◀ o ▶▶ para seleccionar una emisora.
2 Presione el botón SET para almacenar la emisora.

A las emisoras de cada banda se les asigna un número de preajuste en orden consecutivo empezando por el 1.

Frecuencia FM 90.00 MHz Número de preajuste

3 Repita los pasos 1 y 2.

NOTA

Cada banda sólo puede almacenar un máximo de 16 emisoras preajustadas

Para escuchar emisoras preajustadas

Utilice el control remoto para seleccionar directamente el número de preajuste.

1 Presione el botón TUNER para seleccionar una banda.
2 Presione los botones numéricos para seleccionar un número preajustado.

Ejemplo:

Para seleccionar la pista n° 15, presione los botones +10 y 5.

Para seleccionar la pista n° 10, presione los botones +10 y 0.

Cuando esté operando desde la unidad principal, presione el botón ■ repetidamente.

Cada vez que se presione el botón, se seleccionará la emisora con el número inmediatamente superior.

Para borrar una emisora preajustada

Seleccione el número de memorización de la emisora que desee borrar. Tras ello, presione el botón SET y el botón ▶II antes de que transcurran 4 segundos mientras parpadea la frecuencia.

Los números de preajuste del resto de las emisoras con numeraciones más altas disminuyen en una unidad.

Para escanear las emisoras memorizadas

Presione el botón P-SCAN del control remoto hasta que se visualice "P-SCAN". Se reciben en orden las emisoras memorizadas durante 5 segundos cada una de ellas. El número preajustado parpadea durante la recepción.

Para detener el escaneo, presione el botón VOLUME.

REPRODUCCIÓN DE UNA CINTA

Use únicamente cintas tipo I (normal).

1 Presione el botón ■/▲ para abrir el portacasete e introduzca una cinta con el lado expuesto hacia abajo. Empuje el portacasete para cerrarlo.

2 Presione el botón ▶.

Se selecciona la función TAPE y la reproducción comenzará. Sólo se puede reproducir la cara que mira hacia afuera del aparato.

Para detener la reproducción, presione el botón ■/▲.

Para hacer una pausa en la reproducción, presione el botón II. Para reanudar la reproducción, presiónelo otra vez.

Para avanzar rápidamente o rebobinar, presione el botón ◀◀◀ o ▶▶ en el modo de parada. Luego presione el botón ■/▲ para detener la cinta.

Para iniciar la reproducción cuando la alimentación esté desconectada (Función de Reproducción Directa)

Presione el botón ▶. La alimentación se conectará y comenzará la reproducción de la cinta insertada.

GRABACIÓN

Esta sección explica cómo grabar desde la radio, el reproductor de CDs o desde un equipo externo.

BAND AUX 1 3

Preparación

• Bobine la cinta hasta el punto desde el cual va a comenzar la grabación.
• Observe que la grabación se realiza en una sola cara de la cinta.
• Use solamente cintas de tipo I (normal).

1 Inserte la cinta que vaya a grabar en la pletina. Introduzca la cinta con el lado en que va a grabar primero mirando hacia el exterior de la unidad y con el lado expuesto hacia abajo.
2 Tenga preparada la fuente de sonido de la que vaya a grabar.

Para grabar de un disco compacto, presione el botón ▶II e introduzca el disco.

Para grabar de una emisión radiofónica, presione el botón BAND y sintonice la emisora.

Para grabar de una fuente de sonido conectada, presione el botón AUX y prepare la reproducción.

3 Presione el botón ● para iniciar la grabación.

Presione simultáneamente el botón ▶. Cuando la función seleccionada sea CD, la reproducción y la grabación empezarán simultáneamente.

Cuando la función seleccionada sea AUX, inicio manualmente la reproducción del equipo conectado.

Para detener la grabación, presione el botón ■/▲.

Para hacer una pausa en la grabación, presione el botón II.

Al llegar al final de la cinta, la cinta se para y el botón ● se suelta. Durante la grabación de un CD, la reproducción del CD se detiene automáticamente.

Cambie la cinta y presione el botón ●. Tras ello, la reproducción del CD se reanudará automáticamente.

Para grabar las pistas seleccionadas del CD

Programe las pistas (Véase "REPRODUCCIÓN PROGRAMADA") y presione el botón ●.

Acerca de las cintas de casete

• Las cintas de 120 minutos o más son extremadamente finas y se deforman o estropean fácilmente. No son recomendadas.
• Tense la cinta con un lápiz o herramienta similar antes de utilizarla. Una cinta floja puede romperse o atascarse en el mecanismo.

DERECHOS DE AUTOR

Consulte las leyes de los derechos de autor relacionadas con las grabaciones de discos, programas de radio o cintas externas del país en el que se utilice la unidad.

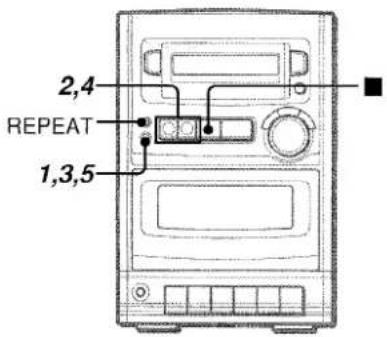

AJUSTE DEL RELOJ

2,4 REPEAT 1,3,5

Cuando se conecta por primera vez el cable de alimentación de Corriente Alterna, la hora parpadea en la pantalla.

Configure la hora como sigue mientras la alimentación esté desconectada.

1 Presione el botón SET.

Verá parpadear la hora

AM-12:00

2 Presione el botón ◀◀◀ o ▶▶▶ para establecer la hora.
3 Presione el botón SET para fijar la hora.

Verá cómo la hora deja de parpadear y empieza a hacerlo el minuto.

4 Presione el botón ◀◀◀ o ▶▶▶ para establecer el minuto.
5 Presione el botón SET para establecer el minuto y completar la configuración.

El minuto para de parpadear en la pantalla y el reloj comienza desde 00 segundos.

Para corregir la hora actual

Presione el botón POWER para apagar la unidad y presione el botón SET. Tras ello, lleve a cabo los pasos 1 a 5 anteriores.

Para visualizar la hora actual

Mantenga presionado el botón ■ hasta que se visualice el reloj. Se visualizará la hora durante 4 segundos.

Para cambiar al modo de 24 horas

Mientras la unidad está conectada, mantenga presionado el botón ■ hasta que el reloj se visualice y presione el botón REPEAT antes de que transcurran 4 segundos. Repita el mismo procedimiento para regresar al modo de 12 horas.

Si la pantalla del reloj parpadea mientras la unidad está encendida.

Esto se debe a una interrupción en el suministro de alimentación. Deberá resetearse la hora actual.

Si la alimentación se interrumpe durante más de 12 horas, deberán resetearse todos los ajustes realizados en la memoria tras haber adquirido la unidad.

AJUSTE DEL TEMPORIZADOR

BAND 5 ▶II 1,2,3 2,3 5 1

La unidad puede encenderse cada día automáticamente en el momento que se le especifique gracias al temporizador incorporado.

Preparación

Asegúrese de que el reloj esté en la hora correcta.

1 Presione el botón TIMER en el control remoto para que aparezca en pantalla ④ y presione el botón SET antes de que transcurran 2 segundos.

Se visualiza Ⓐ y la hora parpadea.

AM 12:00

NOTA

Si no presiona el botón a antes de que transcurran 2 segundos, puede comenzar otra operación.

2 Establezca la hora de activación del temporizador presionando el botón ◀◀◀ o ▶▶▶I y el botón SET. Repita la misma operación para establecer el minuto de la hora de activación del temporizador.

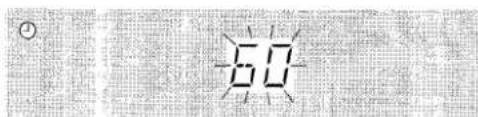

3 Seleccione la duración del período de activación del temporizador utilizando el botón ◀◀ o ▶▶I y presione el botón SET.

Puede establecerse la duración del período de activación del temporizador entre 5 y 240 minutos en incrementos de 5 minutos.

4 Prepare la fuente de entrada.

Para escuchar un CD, presione el botón ▶II e introduzca un disco.

Para escuchar la radio, presione el botón BAND y sintonice una emisora.

5 Presione el botón POWER para apagar la unidad después de haber ajustado el volumen.

② permanecerá en la pantalla después de apagar (modo de temporizador en standby).

Una vez alcanzado el tiempo de activación del temporizador, la unidad se encenderá y comenzará la reproducción de la fuente de entrada seleccionada.

- No es posible configurar el nivel de volumen a 21 o más.

Comprobación del tiempo especificado

Presione el botón TIMER en el control remoto. Parpadeará durante 2 segundos la hora de activación del temporizador. No se indicará, sin embargo, la duración del período de activación.

Para cancelar el modo de standby del temporizador temporalmente

Presione dos veces el botón TIMER en el control remoto para apagar Ⓑ.

Cómo usar la unidad mientras el temporizador está puesto

Puede utilizar la unidad con toda normalidad después de haber establecido el temporizador. Antes de apagar la unidad, repita el paso 4 para preparar la fuente de entrada y ajuste el volumen y el tono.

NOTA

• No comenzará la reproducción con temporizador a menos que esté apagado el encendido.
• No puede encenderse y apagarse el equipo conectado mediante el temporizador incorporado de esta unidad. Use un temporizador externo.
• Cuando se interrumpe la alimentación, la pantalla Ⓐ desaparece y parpadea el reloj. Resetee el reloj y configure de nuevo el temporizador.

AJUSTE DEL TEMPORIZADOR DE APAGADO

1 2

La unidad puede apagarse automáticamente en el momento que se le especifique.

Use el control remoto.

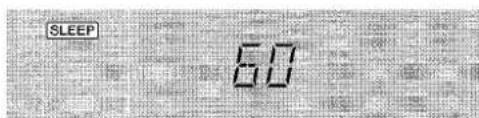

1 Presione el botón SLEEP.

SLEEP 60

2 Antes de que transcurran 4 segundos presione el botón ◀◀ o ▶▶ para especificar el tiempo que ha de transcurrir para que se apague el aparato.

El tiempo cambia entre 5 y 240 minutos en incrementos de 5 minutos cada vez que se presiona el botón.

Tiempo especificado SLEEP 70

Para comprobar el tiempo restante hasta el apagado

Presione una vez el botón SLEEP. Se visualizará el tiempo restante durante 4 segundos.

Para cancelar el temporizador de apagado

Presione dos veces el botón SLEEP para que desaparezca "SLEEP" de la pantalla.

NOTA

Si la unidad está apagada durante la lectura de una cinta, el botón ▶ se mantiene presionado. Presione el botón ■/▲ para que se suelte el botón ▶.

CONEXIÓN DE UN EQUIPO OPCIONAL

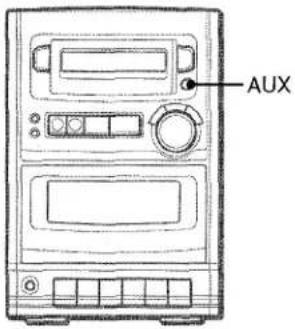

CONEXIÓN A TOMAS AUX

AUX

Esta unidad puede introducirse señales de sonido a través de tomas AUX.

Use un cable con fonoconectores RCA para conectar equipo (tocadiscos, reproductores de discos láser con tomas de salida análoga, platinas DAT, reproductores MD, VCRs, TV, etc.)

Conecte el conector rojo a la toma R y el conector blanco a la toma L.

Consulte el Manual de Instrucciones del equipo conectado para obtener más detalles.

• No se suministran cables de conexión. Debe adquirirlos por separado.
• Consulte con su centro Aiwa local si desea obtener equipo opcional.

Cuando conecte un tocadiscos

Utilice un tocadiscos Aiwa provisto de amplificador con ecualizador incorporado.

AUDICIÓN DE FUENTES DE SONIDO EXTERNAS

AUX

Para reproducir equipo conectado a las tomas AUX, presione el botón AUX e inicie la reproducción. "AUX" aparecerá en la pantalla.

El mantenimiento y cuidado ocasional de la unidad y del software resultan necesarios para optimizar el funcionamiento de su unidad.

Para limpiar la caja

Utilice un paño suave y seco.

Su las superficies están muy sucias, utilice un paño suave ligeramente humedecido en una solución de detergente suave. No utilice disolventes fuertes tales como alcohol, bencina o diluyente ya que éstos podrían estropear al acabado de la unidad.

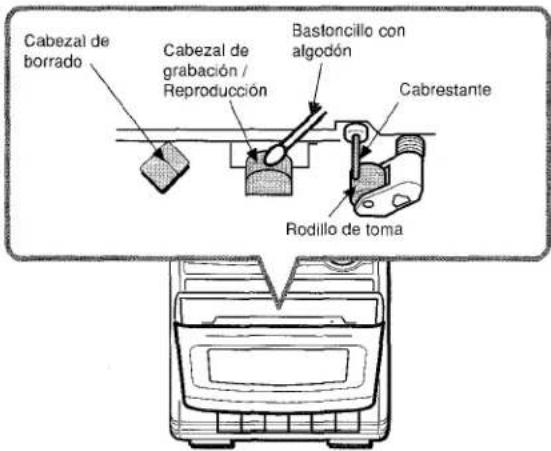

Para limpiar los cabezales y los puntos por donde pasa la cinta

Después de cada 10 horas de uso, limpie los cabezales y los puntos por donde pasa la cinta con un casete limpiacabezas o con un palillo con algodón humedecido con un líquido limpiador o con alcohol desnaturalizado. (Estos juegos de limpieza pueden ser obtenidos en comercios.)

Cuando limpie con un bastoncillo con algodón, limpie el cabezal de grabación/reproducción, el cabezal de borrado cabrestante rodillos.

Cabezal de borrado Cabezal de grabación / Reproducción Bastoncillo con algodón Cabrestante Rodillo de toma

Después de limpiar los cabezales y los puntos por donde pasa la cinta con un casete limpiacabezas líquido o con un palillo con algodón húmedo, espere a que las partes que ha limpiado se hayan secado completamente antes de introducir una cinta.

Cuidado de los discos

- Cuando un disco esté sucio, límpielo pasando un paño de limpieza desde el centro hacia afuera.

- Después de reproducir un disco, guárdelo en su caja. No deje los discos en lugares calientes o húmedos.

Cuidado de las cintas

• Guarde las cintas en sus cajas después de utilizarlas.
• No deje las cintas cerca de imanes, motores, televisores o cualquier otra fuente de magnetismo. Ello reducirá la calidad del sonido y causará ruidos.
• No exponga cintas a la luz directa del sol, ni las deje en el interior de un automóvil estacionado bajo la luz directa del sol.

ESPECIFICACIONES

Unidad principal

Sección del sintonizador de FM

Gama de sintonización	87,5 MHz a 108 MHz
Terminales de antena	75 ohmios (asimétricos)

Sección del sintonizador de AM

Gama de sintonización	530 kHz a 1710 kHz (incrementos de 10 kHz)
	531 kHz a 1602 kHz (incrementos de 9 kHz)
Antena	Antena de cuadro

Sección del amplificador

Potencia de salida

5 W + 5 W (1 kHz, D.A.T. 10 %, 4 ohmios)3,5 W + 3,5 W (100 - 15kHz, D.A.T. menos de 1%, 4 ohmios)

Sección platina de casete

Formato de pista	4 pistas, 2 canales estéreo.
Respuesta de frecuencia	Cinta normal 50 Hz - 12500 Hz
Sistema de grabación	Polarización de CA
Sistema de borrado	Borrado magnético
Cabezales	Cabeza de grabación/reproducción x 1Cabeza de borrado x 1

Sección reproductor de discos compactos

Láser	Láser de semiconductor ( = 780 nm)
Convertidor D-A	1 bit dual
Wow y flutter	Inmensurable

Sistema de altavoces

Altavoces	100 mm tipo cónico, 4 ohmios
Dimensiones (An x Al x Lg)	150 × 236,2 × 210,5 mm
Peso	1,1 kg

Generalidades

Alimentación	120 V CA, 60 Hz
Consumo	22 W
Dimensiones de la unidad principal (An x Al x Lg)	160 × 236,2 × 209,3 mm
Peso de la unidad principal	2,6 kg

Las especificaciones y el aspecto exterior están sujetos a cambios sin previo aviso.

NOTA

Este equipo se ha comprobado y determinado que cumple con los límites de dispositivo digital de clase B, según la parte 15 de las Normas de la FCC. Estos límites se han diseñado para ofrecer una protección razonable frente a interferencias dañinas en instalaciones residenciales. Este equipo genera, utiliza y puede irradiar energía de radio frecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede provocar interferencias dañinas a comunicaciones de radio. Sin embargo, no hay garantía de que dichas interferencias no se darán en una instalación en particular. Si este equipo causa interferencias a la recepción de radio o televisión, lo que puede averiguarse encendiendo y apagando el aparato, animamos al usuario a corregir la interferencia con una o varias de estas medidas:

• Reoriente o recoloque la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de circuito distinto del que está conectado el receptor.
• Pida ayuda al distribuidor o a un técnico de Radio/TV.

PRECAUCIÓN

Las modificaciones o ajustes realizados a este producto sin aprobación expresa y por escrito por parte del fabricante pueden anular el derecho o autoridad del usuario para emplear este producto.

GUÍA PARA LA SOLUCIÓN DE PROBLEMAS

Si la unidad no funciona como se describe en este Manual de Instrucciones, compruebe la guía siguiente:

GENERALIDADES

No hay sonido

• ¿Está bien conectado el cable de alimentación de CA?
  • ¿Hay alguna conexión mal hecha? (→ página 3)
• ¿Se ha presionado un botón de función incorrecto?

El sonido es inaudible.

- Puede haber un cortocircuito en los bornes de los altavoces. → Desconecte el cable de C.A. de la salida CA. y reconecte los cables del altavoz correctamente. Conecte el cable de C.A. y encienda a unidad otra vez.

Sólo sale sonido de un altavoz

- ¿Está el otro altavoz desconectado?

SECCIÓN DEL SINTONIZADOR

Hay un ruido de estática constante en forma de onda.

- ¿Está conectada correctamente la antena? (→ página 3).

La recepción contiene interferencias o el sonido está distorsionado

• ¿Capta el sistema ruidos externos o distorsión de múltiples trayectorias?
  → Cambie la orientación de la antena.
  → Separe la unidad de otros aparatos eléctricos.

SECCIÓN DE LA PLETINA

La cinta no se mueve.

- ¿Está la pletina en el modo de pausa? (→ página 8)

El sonido es asimétrico o no alcanza el volumen suficiente

- ¿Está sucio el cabezal de reproducción? (→ página 11).

No es posible grabar.

- Si se ha roto la lengüeta de la cinta, tape el hueco con cinta adhesiva.

Cara A

- ¿Está sucio el cabezal de grabación? (→ página 11).

No es posible borrar la grabación.

• ¿Está sucio el cabezal de borrado? (→ página 11).
• ¿Está utilizando una cinta de CrO₂ o de metal?

No se emite sonido de alta frecuencia.

- ¿Está sucio el cabezal de grabación/reproducción? (página → 11).

SECCIÓN DEL REPRODUCTOR DE DISCOS COMPACTOS El reproductor de discos compactos no puede reproducir.

• ¿Está bien insertado el disco? (→ página 5).
• ¿Está sucio el disco? (→ página 11).
• ¿Alecta la condensación a la lente?

→ Espere una hora aproximadamente y pruebe otra vez.

SECCIÓN DEL RELOJ Y DEL TEMPORIZADOR

No es posible configurar el temporizador.

• ¿Parpadea el reioj en la pantalla?
→ Resetee el reloj. (→ página 9)

Para resetear la unidad

Si se produce alguna condición extraña en la pantalla o en las platinas, reajuste la unidad de la forma siguiente:

1 Presione el botón POWER para desconectar la alimentación.
2 Presione el botón POWER para volver a conectar la alimentación mientras pulsa el botón ■. Se borrará todo lo que haya sido almacenado en la memoria después de haber adquirido la unidad.

Si no puede desconectarse la alimentación en el paso 1 debido a algún mal funcionamiento, resetee la unidad desconectando el cable de alimentación de CA y repita el paso 2.

FRANCAIS

AVERTISSEMENT

AFIN DE RÉDUIRE TOUT RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, VEILLEZ À CE QUE CET APPAREIL SOIT À L'ABRI DE LA PLUIE ET DE L'HUMIDITÉ.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN "CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL."

Explication des symboles:

Las partes de la unidad principal y del control remoto se indican en orden alfabético con sus páginas correspondientes en la columna de la derecha. Consulte cada página para conocer las instrucciones relacionadas con cada parte.

NOMENCLATURE
