Type de produit	Système hifi (chaîne stéréo)
Marque	Aiwa
Modèle	NSXA555 (unité principale CX-NA555, enceintes SX-WNA555)
Dimensions de l'unité principale (L × H × P)	260 × 330 × 355 mm
Poids de l'unité principale	8,0 kg
Dimensions des enceintes (L × H × P)	240 × 324 × 275 mm
Poids des enceintes	4,8 kg par enceinte
Alimentation	Secteur 120 V, 60 Hz, consommation 120 W
Amplificateur	Multi-amplificateur 4 canaux : 2 × 15 W (moyennes-aiguës, 8 Ω) + 2 × 35 W (basses, 4 Ω)
Lecteur CD	3 disques, compatible CD audio, lecture programmée (30 plages), aléatoire, répétée, saut des blancs
Platines cassette	Double platine (platine 1 lecture seule, platine 2 enregistrement/lecture), compatibles types I et II
Tuner	FM (87,5-108 MHz) et AM (530-1710 kHz / 531-1602 kHz), 32 présélections
Fonctions audio	Égaliseur graphique (Rock, Pop, Classic), T-BASS, réglage volume, sortie casque
Connectivité	Entrées VIDEO/AUX (RCA), sortie CD numérique optique, bornes enceintes (Hautes et Basses fréquences), bornes surround
Télécommande	Oui, avec fonctions SHIFT et touches numériques
Minuterie	Minuterie d'arrêt (5-240 min), minuterie de mise sous tension, enregistrement programmé
Entretien et nettoyage	Nettoyer le coffret avec un chiffon doux et sec ; nettoyer et démagnétiser les têtes de cassette toutes les 10-30 heures d'utilisation ; essuyer les CD du centre vers l'extérieur
Sécurité	Lire les précautions : éviter l'eau, la chaleur, les obstructions de ventilation ; utiliser la fiche polarisée correctement ; débrancher en cas de non-utilisation prolongée
Pièces détachées et réparabilité	Références : CX-NA555 (unité principale), SX-WNA555 (enceintes) ; faire réparer par un technicien qualifié ; ne pas ouvrir soi-même
Accessoires fournis	Télécommande, antennes FM et AM, mode d'emploi

FOIRE AUX QUESTIONS - NSXA555 AIWA

Comment brancher les enceintes sur le Aiwa NSXA555 ?

Connectez le cordon d'enceinte muni d'une fiche à la borne SPEAKERS HIGH FREQ (droite ou gauche). Connectez ensuite le cordon rayé blanc à la borne SPEAKERS LOW FREQ et le cordon noir à la borne COM correspondante. Il n'y a pas de différence entre enceintes gauche et droite.

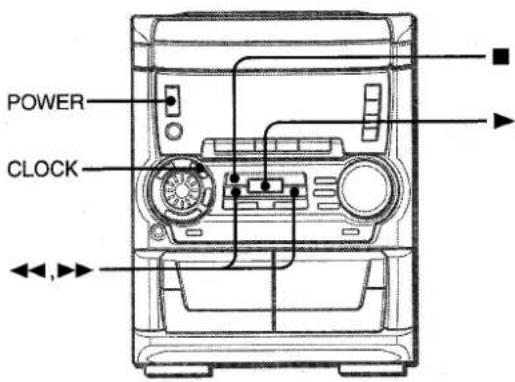

Comment régler l'horloge sur le NSXA555 ?

Appuyez sur CLOCK (ou SHIFT + CLOCK sur la télécommande). Dans les 4 secondes, tournez MULTI JOG pour régler les heures et minutes. Appuyez sur ENTER ou II pour valider. L'horloge démarre à 00 seconde.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que le cordon secteur est branché et que les connexions des enceintes sont correctes. Assurez-vous qu'il n'y a pas de court-circuit aux bornes SPEAKERS. Vérifiez aussi que la source audio (CD, tuner, etc.) est bien sélectionnée et que le volume n'est pas à zéro.

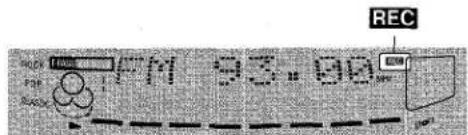

Comment enregistrer à partir du tuner ?

Insérez une cassette vierge de type I dans la platine 2. Sélectionnez TUNER et accordez une station. Appuyez sur REC/REC MUTE pour démarrer l'enregistrement. Pour insérer des espaces blancs, appuyez à nouveau sur REC/REC MUTE pendant l'enregistrement.

Que faire si la platine cassette n'efface pas ?

La tête d'effacement est peut-être sale. Nettoyez-la avec une cassette de nettoyage. Vérifiez aussi que vous n'utilisez pas une cassette au métal (type IV). Si l'effacement reste impossible, remplacez la cassette.

Comment utiliser la fonction de lecture programmée pour les CD ?

En mode arrêt, appuyez sur SHIFT + PRGM sur la télécommande. Sélectionnez un disque avec DISC DIRECT PLAY, puis programmez les plages avec les touches numériques (0-9, +10). Vous pouvez programmer jusqu'à 30 plages. Appuyez sur ▶ pour démarrer la lecture programmée.

Puis-je connecter un lecteur de minidisque ou un autre appareil ?

Oui. Utilisez les prises VIDEO/AUX (RCA) pour un appareil analogique, ou la prise CD DIGITAL OUT (OPTICAL) pour un appareil numérique compatible. Pour un tourne-disque, utilisez un modèle Aiwa avec amplificateur à égaliseur intégré.

Comment régler la minuterie d'arrêt ?

Sur la télécommande, appuyez sur SHIFT + SLEEP. Dans les 4 secondes, tournez MULTI JOG pour choisir la durée (5 à 240 minutes). L'appareil s'éteindra automatiquement au bout du temps réglé.

Que signifie l'affichage 'CAN'T USE' ou 'FULL' ?

'CAN'T USE' apparaît si vous essayez une action interdite (ex. sauter une plage en lecture programmée). 'FULL' signifie que la mémoire est saturée : 32 stations maximum en tuner, 30 plages en programmation CD.

Comment réinitialiser l'appareil en cas de dysfonctionnement ?

Appuyez sur POWER pour éteindre. En maintenant CLEAR enfoncé, appuyez à nouveau sur POWER pour rallumer. Toutes les données mémorisées (présélections, horloge) seront effacées.

MODE D'EMPLOI NSXA555 AIWA

N.° de modelos	N.° de série (N.° de lote)
CX-NA555
SX-WNA555

2 ESPANOL

PRECAUCIONES

Signification des symboles graphiques:

L'éclair portant une flèche, situé dans un triangle équilatéral, serv à prévenir l'utilisateur de la presence d'une "tension dangereuse" non isolée à l'intérieur de l'appareil, assez évolué pour constituer un risque d'électrocution.

Le point d'exclamation situé dans un triangle équilatéral sert à prévenir l'utilisateur de la presence d'instructions importantes concernant l'utilisation et l'entretien (ou la réparation) de l'appareil dans le manuel qui accompagne ce dernier.

Relevé du propriétaire

Pour plus de commodity, noter le numero de modele et le numero de série (ces numeros se trouvent au dos de l'appareil) dans les cases ci-dessous. Priere de mentionner ces numeros quand on contacte un distributeur Aiwa en cas de difficulté.

N° de modèle	N° de série (N° de lot)
CX-NA555
SX-WNA555

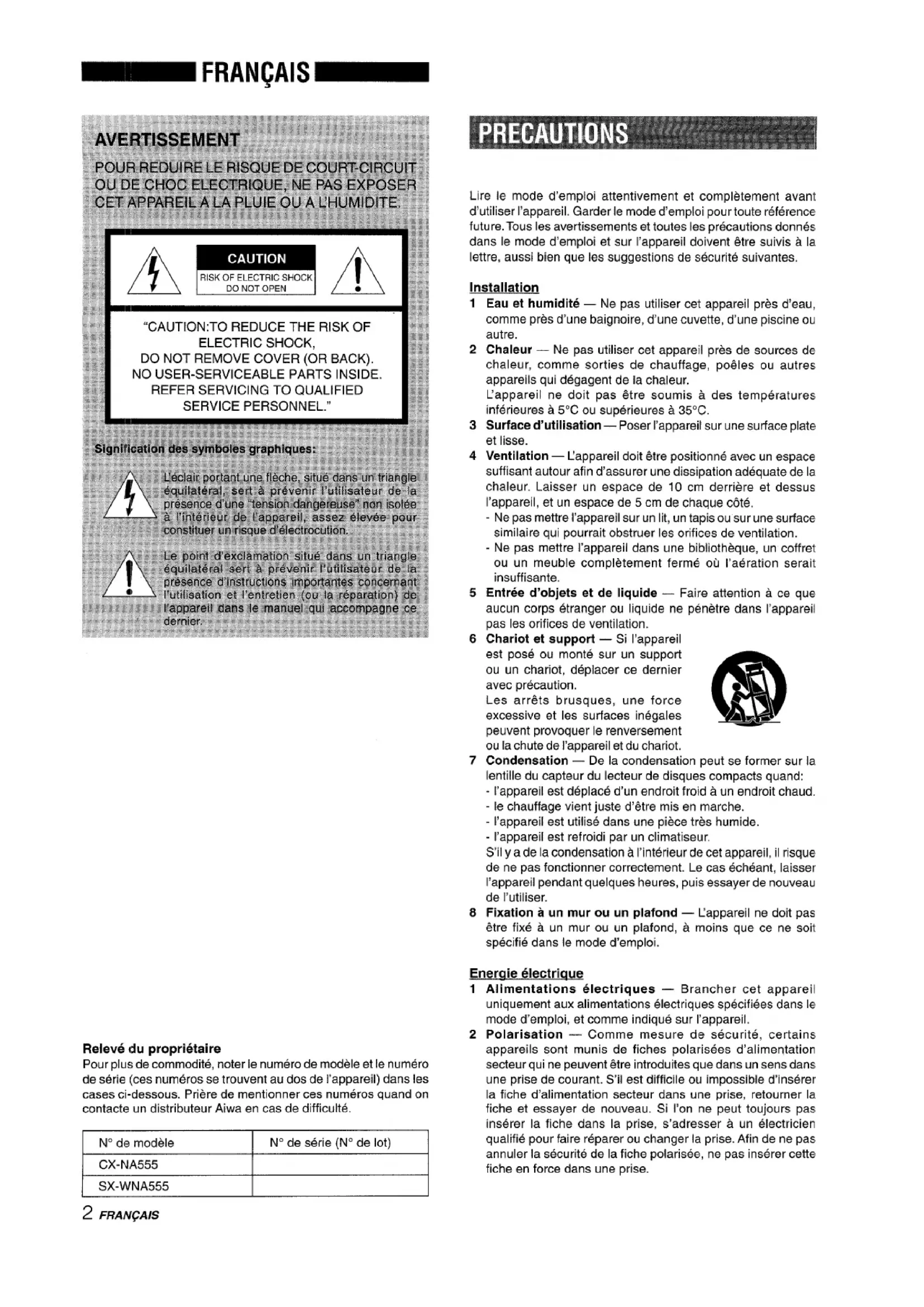

PRECAUTIONS

Lire le mode d'emploi attentivement et complètement avant d'utiliser l'employe. Garder le mode d'emploi pour toute reference future. Tous les avertissements et toutes les précautions donnés dans le mode d'emploi et sur l'employe doivent être suivis à la dette, aussi bien que les suggestions de sécurité suivantes.

Installation

1 Eau et humidité — Ne pas utiliser cet apparéil près d'eau, comme près d'une baignoire, d'une cuvette, d'une piscine ou autre.
2 Chaleur - Ne pas utiliser cet apparéil pres de sources de chaleur, comme sorties de chauffage, poèles ou autres apparéils qui dégagent de la chaleur. L' apparéil ne doit pas être soumis à des températures inférieures à 5^ ou supérieures à 35^ .
3 Surface d'utilisation—Poser l'appareil sur une surface plate et lisse.
4 Ventilation—L'appareil doit être positionné avec un espace suffisant aujourd'hui. Laisser un espace de 10 cm derrière et dessus l'appareil, et un espace de 5 cm de chaque côté.

• Ne pasmettre l'appareil sur un lit, un tapis ou sur une surface similaire qui pourrait obstruer les orifices de ventilation.
• Ne pasmettre l'appareil dans une bibliothèque, un coffret ou un meuble complètement fermé ou l'aération serait insuffisante.

5 Entrée d'objets et de liquide — Faire attention à ce que chaque corps étranger ou liquide ne penètre dans l'appareil pas les orifices de ventilation.

6 Chariot et support — Si l'appareil est posé ou monté sur un support ou un chariot, déplacer ce dernier avec précaution. Les arrêts brusques, une force excessive et les surfaces inégales peuvent provoquer le renversement ou la chute de l'appareil et du chariot.

7 Condensation — De la condensation peut se former sur la lentille du capteur du lecteur de disques compacts quand:

• l'appareil est déplaced d'un endroit froid à un endroit chaud.
• le chauffage vient juste d'être mis en marche.
• l'appareil est utilisé dans une piece très humide.
• l'appareil est refroidi par un climatiseur.

S'il y a de la condensation à l'intérieur de cet apparéil, il risque de ne pas fonctionner correctement. Le cas échéant, faisser l' apparéil pendant quelques heures, puis essayer de nouveau de l'utiliser.

8 Fixation à un mur ou un plafond — L'appareil ne doit pas être fixé à un mur ou un plafond, à moins que ce ne soit spécifique dans le mode d'emploi.

Energieelectrique

1 Alimentations électriques — Brancher cet apparéil uniquement aux alimentations électriques spécifiées dans le mode d'emploi, et comme indiqué sur l'appareil.
2 Polarisation - Comme mesure de sécurité, certains appeareils sont munis de fiches polarisées d'alimentation secteur qui ne peuvent être introduites que dans un sens dans une prise de courant. S'il est difficile ou impossible d'insérer la fiche d'alimentation secteur dans une prise, returner la fiche et essayer de nouveau. Si l'on ne peut toujours pas insérer la fiche dans la prise, s'adresser à un électricien qualifié pour faire réparer ou changer la prise. Afin de ne pas annuler la sécurité de la fiche polarisée, ne pas insérer cette fiche en force dans une prise.

3 Cordon d'alimentation secteur

• Pour débrancher le cordon d'alimentation secteur, le tirer par sa fiche. Ne pas tirer sur le cordon proprement dit.
• Ne jamais tenir la fiche d'alimentation secteur avec les mains mouillées, cela pourrait se traduire par un court-circuit ou un choc électrique.
• Les cordons d'alimentation doivent être installés de manière à ne pas être piées, pincés ou piétinés. Faire particulièrement attention au cordon allant de l'appareil à la prise de courant.
• Eviter de surcharger les prises d'alimentation et les rallonges au-delà de leur capacité, cela pourrait se traduire par un court-circuit ou un choc électrique.

4 Rallonge — Afin d'éviter tout chocoléctrique, ne pas utiliser une fiche polarisée d'alimentation secteur avec une rallonge ou une prise si cette fiche ne peut pas être insérée complètement de manière que ses lames ne soient pas exposées.
5 Périodes de non-utilisation — Débrancher le cordon d'alimentation secteur de la prise de courant si l'appareil ne doit pas ettre utilisé pendant plusieurs mois ou plus. Quand le cordon est branché, un courant de faible intensité continue de circuler dans l'appareil meme si I'alimentation est coupée.

Antenne extérieure

1 Lignes d'amnée de courant - Quand on branche une antenné extérieure, s'assurer qu'elle est située à l'écart de toute ligne d'amnée de courant.
2 Mise de l'antenne extérieure à la terre — Afin d'assurer une protection contre toute impulsion de tension et contre toute accumulation d'électricité statique, s'assurer que l'antenne est correctement mise à la terre. L'article 810 du code national d'électricité (NEC), ANSI/NFPA 70, fournit des informations au sujeet de la mise à la terre du mât, de la structure de support et du conducteur arrivant à l'unité de décharge d'antenne et au sujeet des dimensions des conducteurs de mise à la terre, de la connexion aux electrodes de mise à la terre et des exigences concernant ces electrodes.

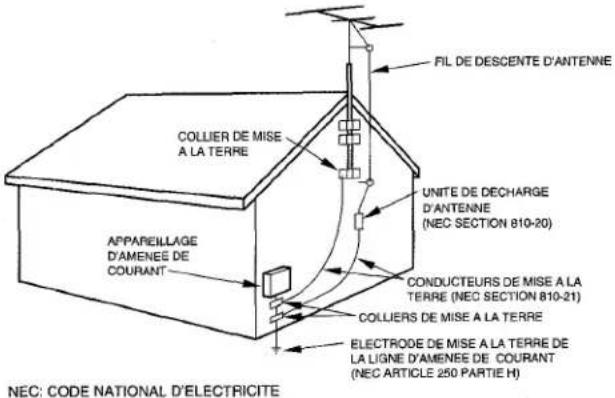

Mise à la terre d'une antennée selon le code national d'électricité (NEC)

Entretien

Nettoyer l'appareil uniquement comme recommandé dans le mode d'emploi.

Dommage nécessitant une réparation

S'adresser à un technicien qualifié pour faire réparer l'appareil si:
- Le cordon ou la fiche d'alimentation secteur de l'appareil est endommagé
- Tout corps étranger ou liquide est entre dans l'apparell
L'appareil a ete exposé à la pluie ou a de I'eau
- L'appareil ne semble pas fonctionner normalement
- L'appareil presente un changement notable de performances
- L'appareil a subi un chic, ou son coffret a ete endommagé N'ESSAYEZ PAS DE REPARER L'APPAREIL VOUS-MEME.

TABLE DES MATIERES

PRECAUTIONS 2

PREPARATIONS

CONNEXIONS 4
TELECOMMANDE 6
AVANT L'UTILISATION 6

SON

REGLAGES AUDIO 9

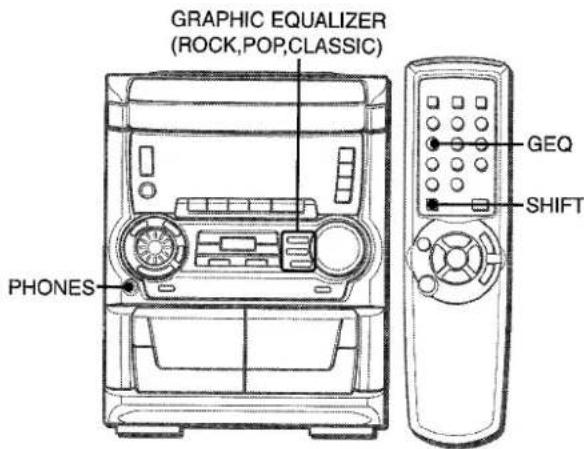

EGALISEUR GRAPHIQUE 9

RECEPTION RADIO

ACCORD MANUEL 10

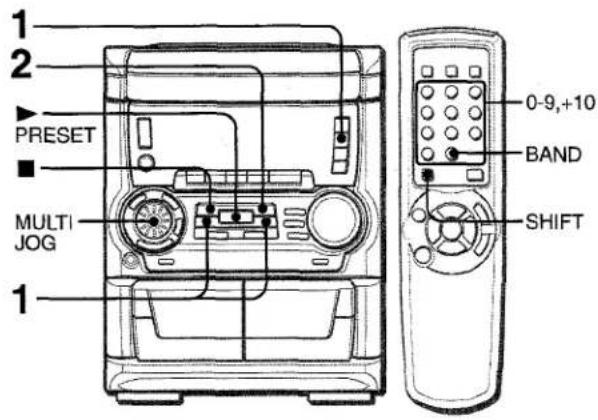

MEMORISATION DE STATIONS 10

LECTURE DE CASSETTES

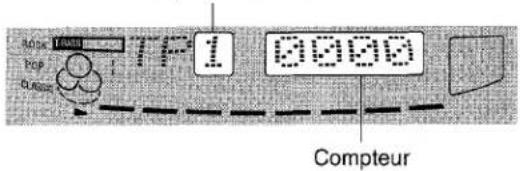

OPERATIONS DE BASE 11

LECTURE DE DISQUES COMPACTS

OPERATIONS DE BASE 12

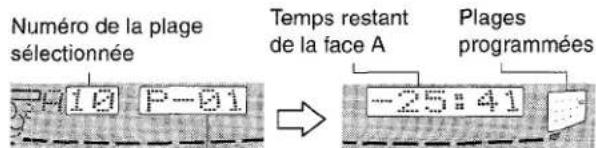

LECTURE PROGRAMMEE 13

ENREGISTREMENT

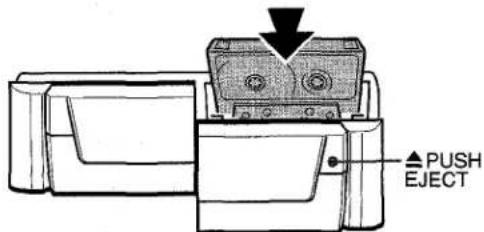

ENREGISTREMENT DE BASE 14
DUPLICATION MANUELLE D'UNE CASSETTE 15
DUPLICATION DE LA TOTALITE D'UNE CASSETTE .. 15
ENREGISTREMENT AVEC MONTAGE ET CALCUL
DU TEMPS 16
ENREGISTREMENT AVEC MONTAGE PROGRAMME.17

HORLOGE ET MINUTERIE

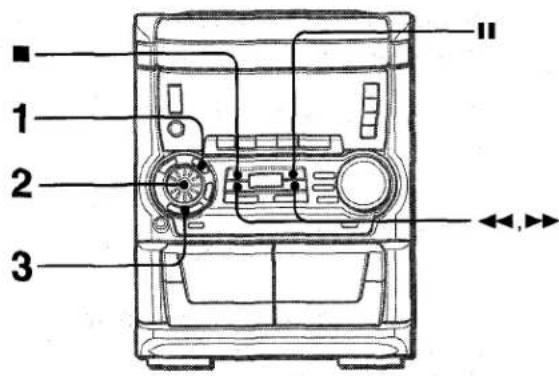

REGLAGE DE L'Horloge 18

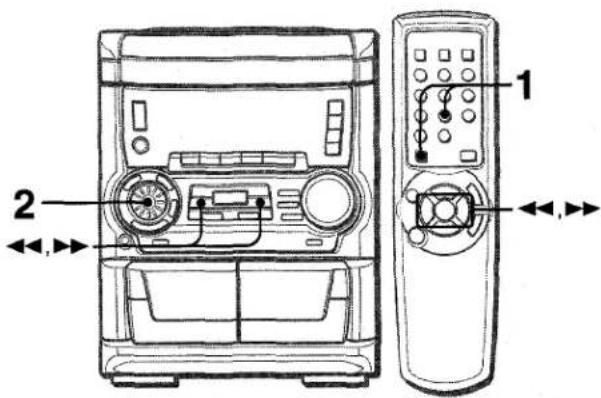

REGLAGE DE LA MINUTERIE D'ARRET 18
REGLAGE DE LA MINUTERIE 19

AUTRES CONNEXIONS

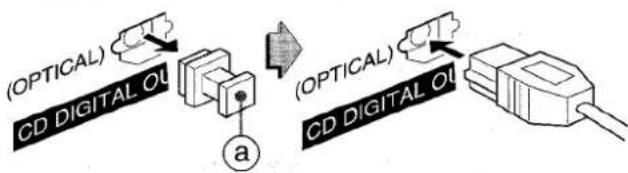

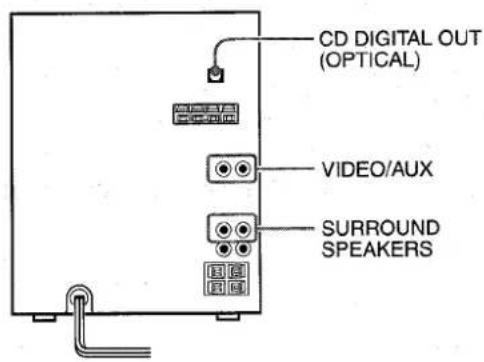

CONNEXION D'UN APPAREIL OPTIONNEL 20
ECOUTE DE SOURCES EXTERNES 20

GENERALITES

SOINS ET ENTRETIEN 21
EN CAS DE PROBLEME 21
SPECIFICATIONS 22

NOMENCLATURE. Couverture du dos

CONNEXIONS

Contrôler la chaine et les accessoires.

NSX-A555

CX-NA555 Récepteur magnétocassette lecteur de disques compacts stéreo
SX-WNA555 Enceintes avant

Télécommande

Antenne AM

Antenne FM

Mode d'emploi, etc.

Avant de brancher le cordon secteur

La tension nominale d'alimentation de l'appareil, indiquée au dos de ce dernier, est de 120 V. S'assurer que cette tension nominale correspond à celle du secteur local.

IMPORTANT

Commencer par connecter les enceintes, les antennes et tout apparéil optionnel. Brancher le cordon secteur en dernier.

Il n'y a pas de différence entre les enceintes avant. Chacune d'elles peut être connectée comme enceinte gauche (L) ou droite (R).

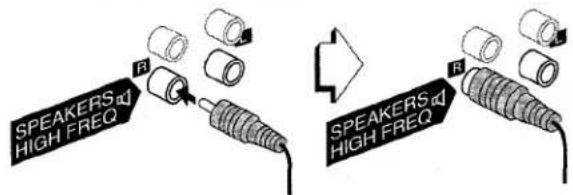

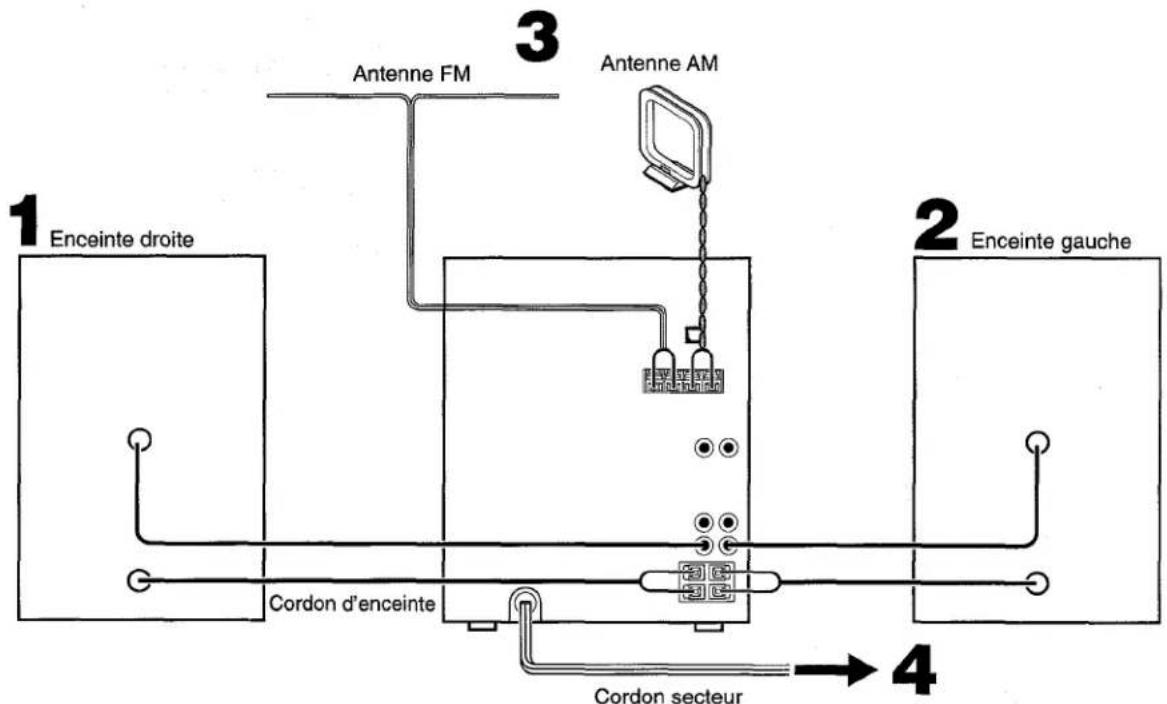

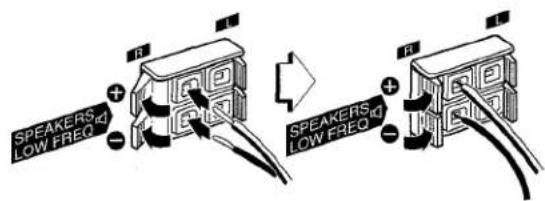

1 Connecter l'enceinte droite à l'appareil principal.

① Connecter le cordon d'enceinte muni d'une fiche à la borne SPEAKERS HIGH FREQ R.

② Connecter le cordon d'enceinte rayé de blanc à la borne SPEAKERS LOW FREQ R et le cordon noir à la borne

2 Connecter l'enceinte gauche à l'appareil principal.

Connector le cordon d'enceinte muni d'une fiche à la borne SPEAKERS HIGH FREQ L et l'autre cordon d'enceinte aux bornes SPEAKERS LOW FREQ L de la même manière qu'à l'etape 1.

3 Connecter les antennes fournies.

Connector l'antenne FM aux bornes FM 75 Ω et l'antenna AM aux bornes AM LOOP.

4 Brancher le cordon secteur à une prise de courant.

Le jeu Demo démarre quand on branche le cordon secteur à une prise de courant. Pour plus de détails, voir la partie "Jeu Demo", page 8.

Pour positionner les antennes

Antenne FM interieure:

Déployer cette antennene horizontally selon la forme d'un T et fixer ses extrémités à un mur.

Antenne AM:

Positionner cette antenné de manière à obtenir la(Meilleure) réception possible.

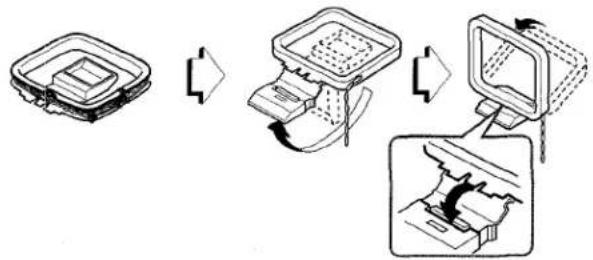

Pour poser l'antenne AM sur une surface

Fixer la griffe dans la rainure.

REMARQUE

• Veiller à connecter les cordons d'enceinte correctement. Des connexions incorrectes peuvent provoquer des courts-circuits dans les bornes SPEAKERS.

• Ne pas laisser d'objets produit un champ magnétique, tels que des cartes de crédit, pres des enceintes; ils pourraient être endommages.
• Ne pasmettre l'antenne FM pres d'objets metalliques ou de tringles a rideaux.
• Ne pasmettre l'antenne AM pres d'un apparueil optionnel, de la chaîne stéreo proprement dite, du cordon secteur ou des cordons d'enceinte; elle capterait des parasites.
• Ne pas dérouler le fil de l'antenne AM.

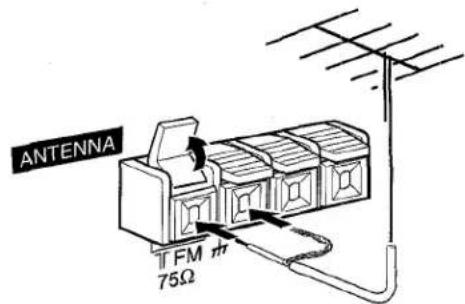

CONNEXION D'UNE ANTENNE EXTERIEURE

Pour obtenir une meilleure réception FM, il est recommandé d'utiliser une antenné FM extérieure.

Connector l'antenne exterieure aux bornes FM 75Ω.

Pour connecter un autre apparéil optionnel page 20.

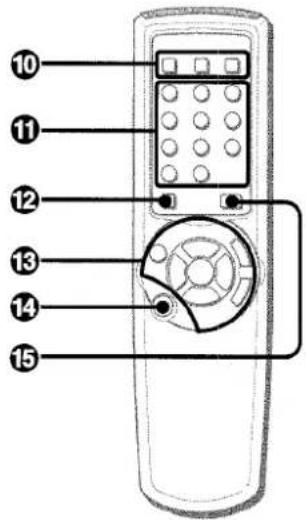

TELECOMMANDE

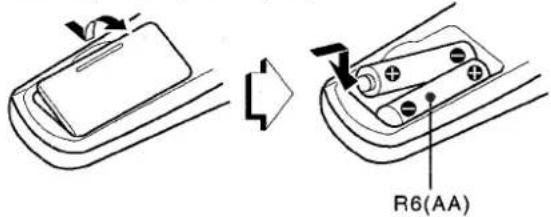

Mise en place des piles

Enlever le couvercle des piles du dos de la télécommande et mesure deux piles R6 (taille AA) en place.

Quand replacer les piles

La distance maximale de fonctionnement entre la télécommande et le capteur situé sur l'appareil principal doit être d'environ cinq mètres. Lorsque cette distance diminue, replacer les piles par des neues.

Pour utiliser SHIFT de la télécommande

Les touches ① ont deux fonctions différentes. Une de ces fonctions est indiquée sur la touche, et l'autre sur la plaque se trouvant au-dessus de la touche.

Pour utiliser la fonction indiquée sur la touche, il suffit d'appuyer sur cette dernière.

Pour utiliser la fonction indiquée sur la plaque se trouvant audressus de la touche, appuyer sur cette的最后一 tout en appuyant sur SHIFT.

Pour utiliser FUNCTION de la télécommande

FUNCTION remplace les touches de fonction (TAPE DECK 1/2, TUNER BAND,VIDEO/AUX, CD) de l'appareil principal.

A chaque pression sur FUNCTION, la fonction suivante est selectionnée de façon cyclique. Quand il y a une cassette dans chacune des deux platines, chaque platine selectionnée avec FUNCTION.

PRESET de la télékommande

La fonction est la même que celle de de l'appareil principal.

REMARQUE

• Si la télécommande ne doit pas etre utilisee pendant longtemps, enlever les piles pour eviter tout risque de fuite d'electrolyte.
• La télécommande risque de ne pas fonctionner correctement quand:
• l'espace entre la télécommande et le capteur situé sur la fenetre d'affichage est exposé à une lumière intense, comme le soleil.
• d'autres télécommandes (televiseur, etc.) sont utilisées à proximé.

AVANT L'UTILISATION

Pourmettressoustension

Appuyer sur une des touches de fonction (TAPE, TUNER, VIDEO/AUX, CD). La lecture du disque compact ou de la cassette en place commence, ou la station écoutee en dernier est reque (fonction de lecture directe).

On peut aussi appuyer sur POWER.

Lors de la mise sous tension, le compartment à disques peut s'ouvoir et se fermer pour réinitialiser l'appareil.

Pour metre hors tension

Appuyer sur POWER.

Fenetre clignotante

La fenêtre située au sommet de l'appareil s'allume ou clignote quand l'appareil est sous tension.

Pour eteindre l'clairage de la fenetre superieure, appuyer sur tout en appuyant sur CD. Pour rallumer l'clairage, repeter cette operation.

Pour changer le niveau de luminosité de l'affichage

1 Appuyer sur ECO de maniere que "ECO MODE" soit affché.
2 Dans les quatre secondes, tourner MULTI JOG pour afficher "DIM MODE", puis appuyer sur ENTER dans les quatre secondes.
3 Dans les quatre secondes, tourner MULTI JOG pour selectionner le mode de luminosité comme ci-dessous.

Le mode est automatiquement régé au bout de quatre secondes. Il est aussi régé si on appuie sur ENTER dans les quatre secondes après l'étépe 3.

DIM-OFF: Affichage normal.

DIMMER 1: L'éclairage de l'affichage est plus souvent que d'habitude.

DIMMER 2: L'éclairage de l'affichage est plus souvent que dans le mode DIMMER 1.

DIMMER 3: L'éclairage de l'affichage est plus souvent que dans le mode DIMMER 2. L'analyseur de spectre, la fenêtre située au sommet de l'appareil et les témoins de touche s'éteignent.

REMARQUE

Si l'enregistrement commandé par minuterie (voir page 19) est fait avec le mode économique d'énergie (voir page 7) regle sur "ON" et si l'alimentation est coupée, le mode de luminosité sera regle sur "DIMMER 3" lors de la mise sous tension suivante.

MISE EN SERVICE DU MODE ECONOMIE D'ENERGIE

La mise de cet apparéil en mode économique d'énergie diminue la consommation électrique comme suit.

• Quand l'appareil est hors tension, tous les indicateurs de l'affichage s'eteignent.
  Le jeu de démonstration (page 8) se met pourtant en sevice si l'horloge n'est pas réglée.
  S'il n'y a pas de lecture de disque compact ou de cassette pendant dix minutes ou s'il n'y a pas d'entrée audio venant de l'appareil externe connecté pendant dix minutes quand VIDEO/AUX est selectionné comme source, l'appareil se met hors tension.
• Quand l'appareil se met sous tension du fait de l'enregistrement commandé par minuterie (voir page 19), le niveau de luminosité de l'affichage est régle sur "DIMMER 3" (voir page 6), tous les témoins de touche sont éteints et le volume est régle sur le niveau minimal (0).
• La luminosité de l'affichage augmente seulement quand on utilise l'appareil. Si l'appareil n'est pas utilisé pendant dix secondes, le niveau de luminosité passé au mode précédement sélectionné dans "DIM MODE". (Voir page 6.) (Si le niveau de luminosité est régèle sur "DIM-OFF", la luminosité ne change pas. Quand le niveau est "DIMMER 3", les témoin de touche s'éteignent.)

1 Appuyer sur ECO.

"ECO MODE" est affché.

2 Appuyer sur ENTER dans les quatre secondes.

Le statut courant du mode economie d'énergie est affché. Si le mode économique d'énergie est hors service: ECO OFF Si le mode économique d'énergie est en service: ECO ON

3 Tourner MULTI JOG dans les quatre secondes pourmettrelemodeeconomied'énergieen ou horservice.

Exemple: Quand "ON" est selectionné

Le mode est automatiquement regle au bout de quatre secondes. Il est aussi regle si on appuie sur ENTER dans les quatre secondes après l'étépe 3.

REMARQUE

Pour visualiser l'horloge quand tous les indicateurs de l'affichage sont eteints, appuyer sur CLOCK; I'heure est alors affichee pendant quatre secondes.

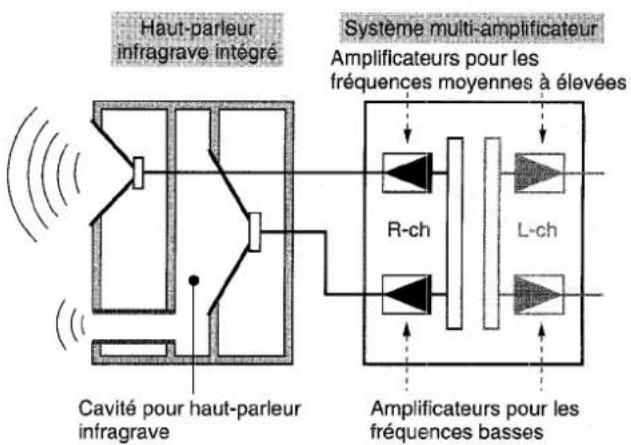

Système multi-amplificateur à quatre canaux

Pour accenter les fréquences basses, en plus de l'amplificateur à deux canaux gauche/droite utilisé pour réproduire les fréquences moyennes à élevées, ce système comprend un second amplificateur à deux canaux gauche/droite juste pour la reproduction des fréquences basses — ce qui donne un système à quatre amplificateurs. En utilisant des amplificateurs discret pour les fréquences moyennes à élevées et les fréquences basses, une reproduction sonore de haute qualité qui est pratiquement exprime de distorsion peut être obtenue.

Ce système multi-amplificateur, qui utilise des circuits indépendants pour les différentes gâmes de féquences, permet d'obtenir une superbe reproduction sonore exemple de distorsion.

Système à haut-parleur infragrave intégré

Le système à haut-parleur infragrave intégré possède une cavité pour haut-parleur infragrave qui fait partie de la structure du coffret de l'enceinte et qui agit comme filtre sonore pour éliminer la distorsion. (Dans le système multi-amplificateur, les signaux de très BASSE fréquence émis par leur propre amplificateur sont reprouds dans cette cavité.) Cette construction séparée donne une définition claire et riche à la reproduction des basses tout en permettant des signaux de fréquences moyennes à élevées clairs et nets.

Le système AIWA à haut-parleur infragrave intégré comprend un haut-parleur infragrave donnant une reproduction puissant et claire des basses avec une vraie séparation stéreo.

Jeu Demo

La première fois que le cordon secteur est branché à une prise de courant après l'achat, le jeu Demo démarre sur l'affichage. Quand on met l'appareil sous tension, le jeu Demo s'arrête. Quand on met l'appareil hors tension, le jeu Demo redémarre. Jusqu'à ce que l'horloge soit réglée, le jeu Demo démarre chaque fois que l'appareil est mis hors tension. Une fois que l'horloge est réglée, le jeu Demo ne démarre pas quand l'appareil est mis hors tension.

Pour demarrer ou arreter le jeu Demo quand l'horloge est reglee

Appuyer sur quand l'appareil est hors tension; le jeu Demo démarre.

Pour arreter le jeu Demo, appuyer sur CLOCK.

Utilisation du jeu Demo

1 Pour démarrer le jeu Demo, appuyer sur (une fois que l'horloge est régée et quand l'appareil est hors tension) ou appuyer sur POWER pourmettre l'appareil hors tension (lorsque l'horloge n'est pas régée).

Trois chiffres se déplacent sur l'affichage.

2 Appuyer une fois sur ■.

Le chiffre de gauche s'arrête.

3 Appuyer deux fois sur pour arreter les deux autres chiffres.

Marque:

On dispose de 20 points au démarrage du jeu.
Si les trois chiffres sont égaux, 50 points sont ajoutés au score.
Si les chiffres ne sont pas égaux, un point est soustrait.
Si le total des points atteint 9999, on a gagné.
Si le total des points tombe à 0, on a perdu.

Pour réinitialiser le jeu Demo

Appuyer sur CLOCK, puis appuyer sur (une fois que l'horloge est reglee).

Appuyer deux fois sur POWER pourmettre l'appareil sous/hors tension (quand I'horloge n'est pas reglee).Le jeu redemarre.

Pour changer la probabilité d'égalisation des trois chiffres

Appuyer sur ou à plusieurs reprises pour sélectionner un des trois niveaux de probabilité lors de l'utilisation du jeu Demo. L'indicateur de nombre de plateau affché change entre 1 et 3. La probabilité d'égalisation augmente comme le nombre de plateau augmente de 1 à 3.

REMARQUE

• Pendant l'utilisation du jeu Demo, ■, «, « et ne sont disponibles que pour ce jeu. Pour utiliser ces touches pour les fonctions telles que lecture de disque compact ou autre,mettre l'appareil sous tension.

• Pendant le jeu Demo, certains indicateurs sans rapport avec l'utilisation en cours peuvent s'allumer sur l'affichage.

REGLAGES AUDIO

VOLUME

Tourner VOLUME de l'appareil principal, ou appuyer sur VOL de la télécommande.

Le niveau du volume est affiché sous la forme d'un numéro de 0 à MAX (50).

Quand on met l'appareil hors tension alors que le niveau du volume est regle sur 21 ou plus, ce niveau est automatiquement regle sur 20.

Le système T-BASS augmente le réalisme du son aux basses fréquences.

Appuyer sur T-BASS.

A chaque pression sur la touche, le niveau change. Sélectionner un des trois niveaux ou la position de repos, comme on préférent.

Pour selectionner avec la telecommande.

Appuyer sur T-BASS tout en appuyant sur SHIFT.

REMARQUE

Le son aux basses fréquences risque d'être déformé quand le système T-BASS est utilisé pour un disque ou une cassette dont le son aux basses fréquences est accentué d'origine. Dans ce cas, annuler le système T-BASS.

EGALISEUR GRAPHIQUE

Cet apparéil possède les trois courbes d'égalisation différentes suivantes.

ROCK: Son puissant accentuant les aigus et les graves

POP: Présence accrue des parties vocales et de la gamme moyenne

CLASSIC: Son enrichi par des graves puissants et des aigus fins

Appuyer sur ROCK, POP ou CLASSIC.

Le mode d'égalisation sélectionné est affché.

Pour annuler le mode selectionné

Appuyer de nouveau sur la touche selectionnee. "GEQ OFF" est affché.

Pour selectionner avec la telecommande

Appuyer sur GEQ à plusieurs reprises tout en appuyant sur SHIFT. Le mode d'égalisation graphique est affché de façon cyclique comme suit.

Utilisation d'un casque

Brancher un casque muni d'une fiche stéreo standard (Ø 6,3 mm) à la prise PHONES.

Quand un casque est branché, aucun son ne sort par les enceintes.

Réglage du son pendant l'enregistrement

On peut faire varier librement le volume de sortie et la tonalité des enceintes ou du casque sans affecter l'enregistrement.

ACCORD MANUEL

1 Appuyer sur TUNER BAND à plusieurs reprises pour selectionner la gamme souhaitée.

Quand on appuie sur TUNER BAND alors que l'alimentation est coupée, l'appareil est mis sous tension directement.

Pour selectionner une gamme avec la télécommande Appuyer sur BAND tout en appuyant sur SHIFT.

2 Appuyer sur DOWN ou UP pour selectionner une station.

A chaque pression sur la touche, la fréquence change.
Quand une station est reçue, "TUNE" est affchépendant deux secondes.

Pour rechercher une station rapidement (Recherche automatique)

Tenir DOWN ou UP enforcée jusqu'à ce que la fréquence commence à changer rapidement. ÀpRES l'accord sur une station, la recherche s'arrête. Pour arreter la recherche automatique manuellement, appuyer sur DOWN ou UP.
- La recherche automatique risque de ne pas s'arreter aux stations dont les signaux sont très faibles.

Quand une émission FM stéreo contient des parasites

Appuyer sur MONO TUNER tout en appuyant sur SHIFT de la télécommande de manière que "MONO" apparaisse sur l'affichage.
Les parasites sont réduits, mais la réception est monophonique. Pour rétablit la réception stéreophonique, repêter l'opération cédessus de manière que “MONO” disparaisse.

Pour changer l'intervalle d'accord AM

Le réglage par défaut de l'intervalle d'accord AM est de 10 kHz par pas. Si on utilise cet apparéil dans une région où le système d'allocation de fréquences est de 9 kHz par pas, changer l'intervalle d'accord.

Appuyer sur POWER tout en appuyant sur

Pour rétablir l'intervalle initiaI,procéder de la même façon.

REMARQUE

Quand on change l'intervalle d'accord AM, toutes les stations mémorisées sont supprimées. Une nouvelle mémorisation est alors nécessaire.

MEMORISATION DE STATIONS

L'appareil peut memoriser un total de 32 stations. Quand une station est memorisee, un numero de preréglage lui est affecte. Pour accorder directement l'appareil sur une station memorisee, utilise le numero de preréglage correspondant.

1 Appuyer sur TUNER BAND pour selectionner une gamme, puis appuyer sur DOWN ou UP pour selectionner une station.
2 Appuyer sur II SET pour memoriser la station. Un numero de preréglage est affecté à la station, à partir de 1 dans l'ordre consécutif pour chaque gamme.

3 Repeter les etapes 1 et 2.

Le station suivanté ne sera pas ménorisé si un total de 32 stations ont déjà été ménorisées pour toutes les gâmes.

REMARQUE

"FULL" est affché si on tente de memoriser plus de 32 stations.

ACCORD PAR NUMERO DE PREREGLAGE

Utiliser la télécommande pour selectionner le numero de prépréglage directement.

1 Appuyer sur BAND tout en appuyant sur SHIFT pour selectionner une gamme.
2 Utiliser les touches numériques 0-9 et +10 pour selectionner un numero de prépréglage.

Exempl:

Pour selectionner le numero de préréglage 20, appuyer sur +10, +10 et 0.
Pour sélectionner le numéro de prépréglage 15, appuyer sur +10 et 5.

Selection d'un numero de prééglage sur l'appareil principal

Appuyer sur TUNER BAND pour selectionner une gamme.
Ensuite, appuyer sur à plusieurs reprises ou tourner MULTI JOG.
A chaque pression sur , le numéro supérieur suivant est sélectionné.

Pour supprimer une station méorisée

Selectionner le numero de prépréglage de la station à supprimer. Ensuite, appuyer sur CLEAR, puis appuyer sur SET dans les quatre secondes.

Les nombres de prépréglage supérieurs de toutes les autres stations de la gamme sont diminués d'une unité.

OPERATIONS DE BASE

Cet apparéil est concu pour une lecture de qualité optimale de cassettes de type I (normales).

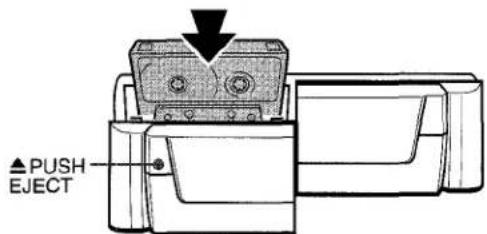

1 Appuyer sur TAPE puis appuyer sur PUSH EJECT pour ouvrir le porte-cassette.

Insérer une cassette avec le côté exposé du ruban magnétique en bas. Pousser le portecassette pour le fermer.

2 Appuyer sur pour demarrer la lecture.

Seule la face orientee vers l'extérieur de l'appareil peut etre lue.

Numero de la platine selectionnee

Pour selectionner une platine de lecture

Quand il y des cassettes en place dans les deux platines, appuyer d'abord sur TAPE pour selectionner une platine.

Le numero de la platine selectionnee est affiche.

Pour arrerter la lecture, appuyer sur ■.

Pourmettre la lecture en pause (platine 2seulement),appuyer surI Pour reprendre la lecture,appuyer de nouveau sur cette touche.

Pour obtenir une avance rapide ou un remboinage, appuyer sur ou . Ensuite, appuyer sur pour arreter le défilament.

Pour demarrer la lecture quand l'alimentation est coupée (fonction de lecture directe)

Appuyer sur TAPE. L'appareil est mis sous tension et la lecture de la cassette en place commence.

Pourmettrelecompteura0000

Appuyer sur Clear dans le mode arrêt.

Le compteur est aussi mis à 0000 quand on ouvre le portecassette.

Quand il y a des cassettes en place dans les deux platines Une fois que la lecture sur la platine 1 est terminée, la lecture de la cassette en place dans la platine 2 demarre sans interruption et s'arrête à la fin de la cassette. (Lecture continue)

REMARQUE

Les cassettes de type II (à haute polarisation) peuvent aussi être lues dans cet apparéil. Pour lire une cassette de type II, tournier MULTI JOG de manière que "SOFT" soit affché. Ceci sélection le son de lecture optimal pour cassette de type II. Toutefois, la lecture de type "SOFT" est annulée si un mode d'égalisation graphique est sélectionné (voir page 9), si l' apparéil est régèle sur une source audio différente, si on ouvre le portecassette, ou si l'alimentation est coupée.

OPERATIONS DE BASE

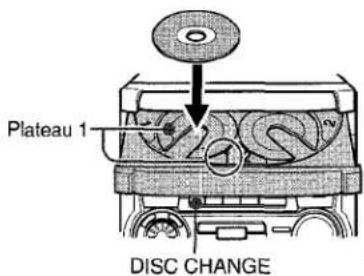

MISE EN PLACE DE DISQUES

Appuyer sur CD, puis appuyer sur OPEN/CLOSE pour ouvrir le compartment à disques. Mettre le(s) disque(s) en place avec le côte portant l'étiquette en haut.

Pour lire un ou deux disques,mettre les disques sur les plateauux 1 et 2.

Pour lire trois disques, appuyer sur DISC CHANGE pour faire tournier les plateaux après avoir mis deux disques en place. Mettre le troisième disque sur le plateau 3.

Fermer le compartment à disques en appuyant sur OPEN/ CLOSE.

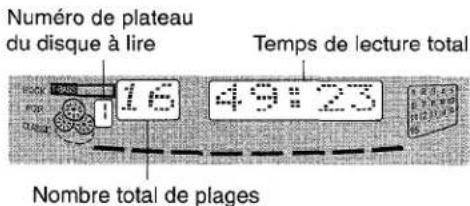

LECTURE DE DISQUES

Metre des disques en place.

Pour lire tous les disques situés dans le compartment, appuyer sur

La lecture commence par le disque du plateau 1.

Pour lire un disque seulement, appuyer sur une des touches DISC DIRECT PLAY 1-3.

Le disque selectionné est lu une fois.

Pour arreter la lecture, appuyer sur

Pourmettre la lecture en pause,appuyer sur I.Pour reprendre la lecture,appuyer de nouveau sur cette touche.

Pour rechercher un point particulier pendant la lecture, tenir ou enforcée jusqu'à ce que le point souhaïte soit atteint.

Pour sauter au début d'une plage pendant la lecture, appuyer sur ou à plusieurs reprises ou tournier MULTI JOG.

Pour enlever des disques, appuyer sur OPEN/CLOSE.

Pour démarrer la lecture quand l'alimentation est coupée (fonction de lecture directe)

Appuyer sur CD. L'appareil est mis sous tension et la lecture du (des) disque(s) en place commence.

Quand on appuie sur OPEN/CLOSE, l'appareil est aussi mis sous tension et le compartmente a disques s'ouvre.

Pour vérifier le temps restant

Pendant la lecture, appuyer sur CD EDIT/CHECK. Le temps restant jusqu'à ce que toutes les plages soient lues est affiché. Pour rétablier l'affichage du temps de lecture, repeter cette opération.

Quand on utilise la télécommande, appuyer sur CD EDIT/CHECK tout en appuyant sur SHIFT.

Selection d'une plage avec la télécommande

1 Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour seLECTIONner un disque.
2 Utiliser les touches numériques 0-9 et +10 pour selectionner une plage.

Exampie:

Pour selectionner la vingt-cinquieme plaque, appuyer sur +10 +10 et 5.

Pour selectionner la dixieme plaque, appuyer sur +10 et 0.

La lecture démarre à la plage seLECTIONnée et continue jusqu'à la fin du disque.

Changement de disques pendant la lecture

Pendant qu'un disque est en lecture, on peut replacer les autres disques sans interrompre la lecture.

1 Appuyer sur DISC CHANGE.
2 Enlever les disques et les remplacer par d'autres disques.
3 Appuyer sur OPEN/CLOSE pour fermer le compartment à disques.

REMARQUE

• Pourmettreundisque de8cm en place,leposerdanslerenforcement circulaire du plateau.
• Ne pasmettreplusd'undisquecompactsurun plateau.
• Ne pas incliner l'appareil avec des disques en place. Celà pourrait provoquer des pannes.
• Ne pas utiliser des disques compacts de forme irrégulière (par ex. disques en forme de cœur ou octogonaux). Cela pourrait provoquer des pannes.

LECTURE ALEATOIRE/REPETEE

Utiliser la télécommande.

Lecture aléatoire

Toutes les plages du disque seLECTIONné ou tous les disques peuvent être lus dans un ordre aléatoire.

Lecture repeteee

Un seul disque ou tous les disques peuvent etre lus a plusieurs reprises.

Appuyer sur RANDOM/REPEAT tout en appuyant sur SHIFT.

A chaque pression sur les touches, la fonction peut etre selectionnee de façon cyclique.

Lecture aléatoire — RANDOM s'allume sur l'affichage.

Lecture repétée - s'allume sur l'affichage.

Lecture aléatoire/repétée — RANDOM et s'allument sur l'affichage.

Annulation - RANDOM et disparaissant de l'affichage.

Pour fire tous les disques, appuyer sur pour demarrer la lecture.

Pour dire un seul disque, appuyer sur une des touches DISC DIRECT PLAY 1-3 pour démarrer la lecture.

REMARQUE

Pendant la lecture aléatoire, il est impossible de sauter à la plage précédément lue en appuyant sur

LECTURE AVEC SAUT DES BLANCS

Les parties vierges se trouvant entre les plages enregistrées sur un disque compact peuvent etre sautees pendant la lecture.

1 Appuyer sur CD BLANK SKIP.

"CD BLANK SKIP ON" est affché et un petit point apparait sur l'affichage.

2 Appuyer sur pour demarrer la lecture.

Les parties vierges se trouvant entre les plages sont sautées, et le son est lu sans interruption. Si le son d'une la plage s'affaiblit (si la plage se termine avec une diminution progressive du niveau sonore), la partie de l'affaiblissement est aussi sautée.

Pour revenir à la lecture normale

Appuyer de nouveau sur CD BLANK SKIP; le petit point disparait de l'affichage.

REMARQUE

• Il peut y avoir des cas où la lecture avec saut des blancs ne fonctionne pas correctement.
• La lecture avec saut des blancs est automatiquement annulée lors de l'ENREGISTREMENT AVEC MONTAGE ET CALCUL DU TEMPS (voir page 16), lors de l'ENREGISTREMENT AVEC MONTAGE PROGRAMME (voir page 17) ou lors de l'enregistrement pendant la LECTURE PROGRAMMEE (voir page 13) eu la LECTURE ALEATOIRE (voir page 13).

LECTURE PROGRAMMEE

On peut programmermer un maximum de 30 plages de n'importe lequel des disques en place.

Utiliser la télécommande.

1 Appuyer sur PRGM tout en appuyant sur SHIFT en mode arrêt. "PRG" est affché.

2 Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour selectionner un disque.

Passer à l' étape suivante quand le plateau arrête de tourner.

3 Utiliser les touches numériques 0-9 et +10 pour programmer une plage.

Exempl:

Pour selectionner la vingt-cinquieme plaque, appuyer sur +10 +10 et 5.

Pour selectionner la dixieme plaque, appuyer sur +10 et 0.

Numéro de la plaque sélectionné

Numero de programme

Temps de lecture total des plages selectionnées

4 Repeter les etapes 2 et 3 pour programmer d'autres plages.

5 Appuyer sur pour demarrer la lecture.

Pour vérifier le programme

A chaque pression sur ou dans le mode arrêt, un numéro de disque, un numéro de plage et un numéro de programme sont affichés.

Pour effacer le programme

Appuyer sur Clear en mode arrêt.

Pour ajouter des plages au programme

Répéter les étapes 2 et 3 dans le mode arrêt. La plage sera programmée à la suite de la première.

Pour changer les plages programmées

Effacer le programme puis repeter toutes les étapes.

Pour lire les plages programmées à plusieurs reprises
Après la programmation des plages, appuyer sur RANDOM/
REPEAT à plusieurs reprises tout en appuyant sur SHIFT jusqu'à
ce que 一 apparaisse sur I'affichage.

REMARQUE

• Pendant la lecture programmée, on ne peut pas effectuer la lecture aléatoire, contrôle le temps restant et sélectionner une disque ou une plage. "CAN'T USE" est affché si on tente de sélectionner une plage.
  -FULL" est affiché si on tente de programmer plus de 30 plages.

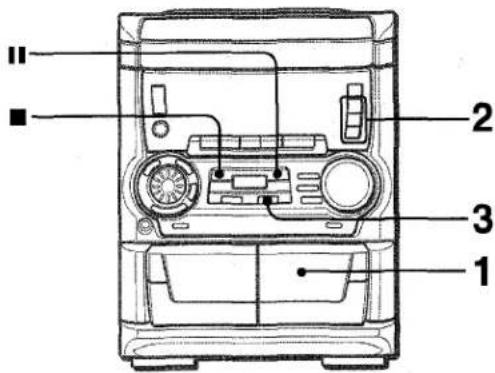

ENREGISTREMENT DE BASE

Cette partie explique comment enregistrer à partir du tuner, du lecteur de disques compacts ou d'un apparéil externe.

Preparation

Utiliser uniquement des cassettes de type I (normales).
- Bobiner la cassette jusqu'à l'endetroit où on peut démarrer l'enregistrement.
- Remarquer que l'enregistrement est fait sur une seule face da la cassette.

1 Insérer la cassette à enregistrer dans la platine 2.

Insérer la cassette avec la face à enregistrer en premier orientée vers l'extérieur de l'appareil.

2 Sélectionner la fonction (CD, TUNER ou VIDEO/AUX) et préparer la source à partir de laquelle on peut enregistrer.

Pour enregistrer à partir d'un disque compact, appuyer sur CD etmettre le(s)disque(s)compact(s)en place.

Pour enregistrer une émission de radio, appuyer sur TUNER et accorder sur une station.

Pour enregistrer à partir d'une source connectée, appuyer sur VIDEO/AUX.

3 Appuyer sur REC/REC MUTE pour demarrer l'enregistrement.

Lors de l'enregistrement à partir d'une source connectée, mesure cette source en lecture.

Quand la fonction selectionnee est CD,la lecture et I'enregistrement demarrent simultanement.

Pour arrêté l'enregistrement, appuyer sur ■.

PourmettreI'enregistrement en pause,appuyer sur II. (Applicable quand la source est TUNER ouVIDEO/AUX.) Pour reprendre I'enregistrement,appuyer de nouveau sur cette touche.

Réglage du son pendant l'enregistrement

On peut faire varier librement le volume de sortie et la tonalité des enceintes ou du casque sans affecter l'enregistrement.

INSERTION D'ESPACES BLANCS

L'insertion d'espaces blancs de quatre secondes permet l'utilisation de la fonction senseur de musique. (Applicable quand la source est TUNER ou VIDEO/AUX.)

1 Appuyer sur REC/REC MUTE pendant l'enregistrement ou pendant le mode pause d'enregistrement.
REC clignote sur l'affichage pendant quatre secondes et un espace blanc de quatre secondes est fait. Ensuite, la platine passée au mode pause d'enregistrement.
2 Appuyer sur II pour reprendre I'enregistrement.

Pour insérer un espace blanc de moins de quatre secondes, appuyer de nouveau sur REC/REC MUTE tandis que REC clignote.

Pour insérer un espace blanc de plus de quatre secondes, appuyer de nouveau sur REC/REC MUTE une fois que la platine passe au mode pause d'enregistrement. A chaque pression sur la touche, un espace blanc de quatre secondes est ajouté.

Au sujet des cassettes

• Pour éviter un effacement accidentel, utiliser un tournevis ou tout autre objectif pour casser les ergots en plastique de la cassette après l'enregistrement.

Pour enregistrer de nouveau sur la cassette, recouvrir les cavités des ergots avec du ruban adhésiif ou autre.

Le ruban magnétique des cassettes de 120 minutes ou plus est extrémement fin et se déforme et s'endommage facilement. Ces cassettes ne sont pas recommandées.
Tendre le ruban magnétique avec un crayon ou un objet similaire avant d'utiliser une cassette. Un ruban magnétique détendu peut se rompre ou s'emméler dans le mecanisme.

REMARQUE

"CAN'T REC" est affché si on tente d'enregistrer sur une cassette dont les ergots en plastique sont cassés.

Pour effacer un enregistrement

1 Insérer la cassette à effacer dans la platine 2 et appuyer sur TAPE DECK 1/2 pour afficher "TP 2".
2 Bobiner la cassette jusqu'à l'endetroit où on peut démarrer l'effacement.
3 Appuyer sur REC/REC MUTE pour demarrer l'effacement.

DUPLICATION MANUELLE D'UNE CASSETTE

REMARQUE

• Bobiner la cassette jusqu'à l'endetroit où on peut démarrer l'enregistrement.
• Remarquer que l'enregistrement ne sera fait que sur une face de la cassette.

1 Appuyer sur TAPE.
2 Insérer la cassette originale dans la platine 1 et la cassette à enregistrer dans la platine 2. Insérer chaque cassette avec la face à dire ou à enregistrer orientée vers l'extérieur de l'appareil.
3 Appuyer sur TAPE DECK 1/2 pour selectionner la platine 1. "TP 1" est affiché.
4 Appuyer sur REC/REC MUTE pour demarrer l'enregistrement. La lecture et l'enregistrement demarrent simultanement.

Pour arreter la duplication Appuyer sur

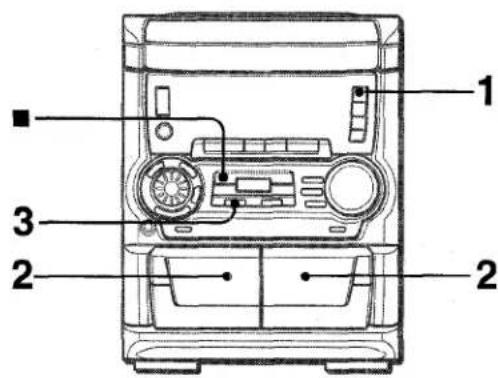

DUPLICATION DE LA TOTALITE D'UNE CASSETTE

Cette fonction permet de faire des copies exactes de la cassette originale.

REMARQUE

• La duplication ne démarre pas à un point situé au milieu d'une face.
• Remarquer que l'enregistrement ne sera fait que sur une face de la cassette.

1 Appuyer sur TAPE.

2 Insérer la cassette originale dans la platine 1 et la cassette à enregistrer dans la platine 2. Insérer chaque cassette avec la face à dire ou à enregistrer orientée vers l'extérieur de l'appareil.
3 Appuyer sur SYNC DUB pour demarrer l'enregistrement.

Les cassettes sont remboinées jusqu'au début des faces avant, puis l'enregistrement démarre.

Pour arreter la duplication Appuyer sur

ENREGISTREMENT AVEC MONTAGE ET CALCUL DU TEMPS

La fonction enregistrement avec montage et calcul du temps permet d'enregistrer à partir de disques compacts sans se préoccuper de la durée de la cassette et de la durée des plages. Quand un disque compact est en place, l'appareil calcule automatiquement la durée totale des plages. Si nécessaire, l'ordre des plages est changé de manière qu'aucune plage ne soit tronquée.

(AI: Intelligence Artificielle)

REMARQUE

L'enregistrement avec montage et calcul du temps ne demarrera pas à un point situé au milieu d'une face. La cassette doit être enregistrée à partir du début d'une de ses faces.

1 Insérer la cassette dans la platine 2.

Insérer la cassette avec la face à enregistrer en premier orientée vers l'extérieur de l'appareil.

2 Appuyer sur CD et metre le(s) disque(s) en place.

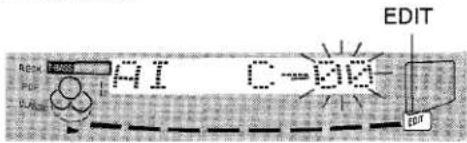

3 Appuyer une fois sur CD EDIT/CHECK.

Quand on utilise la télécommande, appuyer une fois sur CD EDIT/CHECK tout en appuyant sur SHIFT.

"EDIT" est affché.

• Si "PRGM" est affché, appuyer sur CD EDIT/CHECK.

4 Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour selectionner un disque.

5 Utiliser les touches numériques 0-9 de la télécommande pour spécifique la durée de la cassette.

On peut specifier une durée de 10 à 99 minutes.

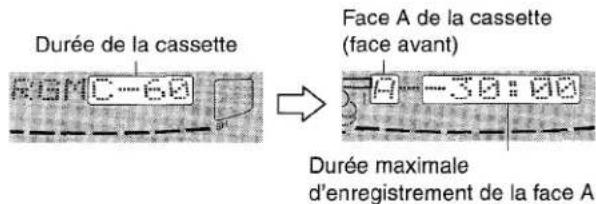

Exemple: Quand on utilise une cassette de 60 minutes, appuyer sur 6 et 0.
En quelques secondes, les plages à enregistrer sur chaque face de la cassette sont déterminées.
LaDurée de la cassette peut aussietre specifiée avec

ou MULTI JOG.

Temps d'enregistrement restant

Plages programmes pour la face A

Durée de la cassette

Face de la cassette

A:Face du premier enregistrement B:Face du deuxieme enregistreme

6 Appuyer sur REC/REC MUTE pour demarrer l'enregistrement sur la première face.

La cassette est rembobinée jusqu'au début de la première face, l'amorce est lui pendant dix secondes, puis l'enregistrement démarre. Une fois que l'enregistrement de la dernière plage programmée pour la face A est terminé, la platine 2 passée en mode arrêt d'enregistrement. Passer alors à l'étape 7.

7 Appuyer sur CD EDIT/CHECK pour afficher le programme pour le deuxième enregistrement.

"B'est affché.

8 Retourner la cassette dans la platine 2 puis appuyer sur REC/REC MUTE pour démarrer l'enregistrement sur la deuxieme face.

Pour arreré l'enregistrement

Appuyer sur ■. L'enregistrement de la cassette et la lecture du disque compact s'arrêtent simultanément.

Pour effacer le programme du montage

Appuyer deux fois sur CLEAR de manière que "EDIT" disparaisse de l'affichage.

Pour contrôler l'ordre des numérios des plages programmées

Avant l'enregistrement, appuyer sur CD EDIT/CHECK pour selectionner la face A ou B, puis appuyer sur « ou » à plusieurs reprises.

Pour ajouter des plages d'autres disques au programme du montage

S'il reste du temps sur la cassette après l'etape 5, on peut ajouter des plages des autres disques situés dans le compartment.

1 Appuyer sur CD EDIT/CHECK pour selectionner la face A ou B.
2 Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour selectionner un disque.
3 Sélectionner les plages à l'aide des touches numériques de la télécommande. Une plage dont la durée de lecture est supérieure au temps restant ne peut pas être programmée.
4 Repeter les etapes 2 et 3 pour ajouter d'autres plages.

Durée des cassettes et temps du montage

La durée réelle d'une cassette est en général légèrement supérieure à celle indiquée sur l'étiquette. Cet apparéil peut programmerper des plages pour utiliser le temps en excès. Quand, après le montage, la durée totale d'enregistrement est légèrement supérieure à la durée spécifiée pour la cassette, l'affichage indique le temps en excès (sans signe moins) au lieu du temps restant de la face de la cassette (avec le signe moins).

REMARQUE

La fonction enregistrement avec montage et calcul du temps ne peut pas etre utilisée avec les disques contenant 31 plages ou plus."TR OVER" est affiché si un tel disque est utilisé.

ENREGISTREMENT AVEC MONTAGE PROGRAMME

La fonction enregistrement avec montage programme permet de programmer les plages tout en contrélant le temps restant sur chaque face de la cassette.

REMARQUE

L'enregistrement avec montage programme ne demarrera pas à un point situé au milieu d'une face. La cassette doit être enregistrée à partir du début d'une de ses faces.

1 Insérer la cassette dans la platine 2.
Insérer la cassette avec la face à enregistrer en premier orientée vers l'extérieur de l'appareil.
2 Appuyer sur CD etmettre le(s) disque(s) en place.
3 Appuyer deux fois sur CD EDIT/CHECK.

Quand on utilise la telecommande, appuyer deux fois sur CD. EDIT/CHECK tout en appuyant sur SHIFT.

"EDIT" et "PRGM" sont affichés.

• Si "Al" est affché, appuyer de nouveau sur CD EDIT/ CHECK.

4 Utiliser les touches numériques de la télécommande pour spécifique la durée de la cassette.

On peut specifier une durée de 10 à 99 minutes.
La durée de la cassette peut aussi être spécifiée avec ou MULTI JOG.

5 Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour selectionner un disque.

Ensuite, utiliser les touches numériques 0-9 et +10 de la télécommande pour programmer une plage.

Exemple: Pour selectionner la dixieme plage du disque 2, appuyer sur DISC DIRECT PLAY 2, puis appuyer sur +10 et 0.

Numero de programme

6 Repeter I'etape 5 pour le reste des plages de la face A.

Une plage dont la durée de lecture est supérieure au temps restant ne peut pas etre programmee.

7 Appuyer sur CD EDIT/CHECK pour selectionner la face B, puis programmer les plages pour cette face.

Après s'être assure que "B" est affché, repeter l'etape 5. Face B de la cassette (face arrière)

8 Appuyer sur CD EDIT/CHECK pour selectionner la face A puis appuyer sur REC/REC MUTE pour demarrer I'enregistrement.

La cassette est remboinée jusqu'au début de la face avant, l'amorce est lui pendant dix secondes, puis l'enregistrement démarre. Une fois que l'enregistrement de la dernière plage programmée pour la face A est terminé, la platine 2 passée en mode arrêt d'enregistrement. Passer alors à l'étape 9.

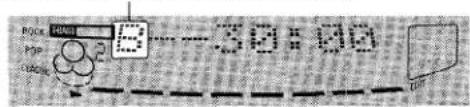

9 Appuyer sur CD EDIT/CHECK pour l'enregistrement de la deuxième face.

"B'est affché.

10 Retourner la cassette dans la platine 2 puis appuyer sur REC/REC MUTE pour demarrer l'enregistrement.

L'enregistrement démarre.

Pour arrêté l'enregistrement

Appuyer sur ■. L'enregistrement de la cassette et la lecture du disque compact s'arrêtent simultanément.

Pour contrôler l'ordre des numérios des plages programmées

Avant l'enregistrement, appuyer sur CD EDIT/CHECK pour selectionner la face A ou B, puis appuyer sur ou a plusieurs reprises.

Numéro de disque Numéro de plage programmes

Face de la cassette
Numéro de programme

Pour changer le programme de chaque face

Appuyer sur CD EDIT/CHECK pour selectionner la face A ou B, puis appuyer sur Clear pour effacer le programme de la face selectionnee. Ensuite, reprogrammer des plages.

Pour effacer le programme du montage

Appuyer deux fois sur CLEAR de manière que "EDIT" disparaissé de l'affichage.

REMARQUE

• On peut programmer un maximum de 30 plages de n'importe lequel des disques en place.
  -FULL"est affiché si on tente de programme plus de 30 plages.

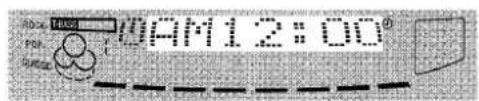

REGLAGE DE L'HORLOGE

L'horloge est affichée. (Le signe ":" entre les heures et les minutes clignote.) Lors du premier branchement du cordon secteur à une prise de courant après l'achat ou quand le réglage de l'horloge est annulé du fait d'une interruption d'alimentation, la totalité de l'affichage de l'horloge clignote.

1 Appuyer sur CLOCK.

Quand on utilise la télécommande, appuyer sur CLOCK tout en appuyant sur SHIFT.

2 Dans les quatre secondes, tourner MULTI JOG pour spécifique les heures et les minutes.

La rotation de MULTI JOG change à la fois les heures et les minutes.

On peut aussi utiliser ou au lieu de MULTI JOG. Le fait de tener l'une ou l'autre de ces touches enforcée fait varier l'heure rapidement.

3 Appuyer sur ENTER ou II.

L'horloge demarre a 00 seconde.

Pour rétablir un réglage initial de l'horloge

Pour rétablier le réglage initialedl'horloge,appuyer sur CLOCK avant de terminer I'etape 3.Ceci annule tout nouveau réglage.

Pour faire apparaitre l'horloge quand un autre affichage est en service

Appuyer sur CLOCK. L'heure est affichée pendant quatre secondes puis l'affichage initial réapparait. Toutefois, l'heure ne peut pas être affichée pendant l'enregistrement.

Pour passer au format de 24 heures

Appuyer sur CLOCK puis appuyer sur dans les quatre secondes.

Pour rétablier le format de 12 heures, procéder de la même manière.

Si I'affichage de I'horloge clignote

Si I'affichage de I'horloge clignote, cela signifie que I'horloge s'est arrêtée du fait d'une interruption d'alimentation ou du fait que le cordon secteur a eté débranché. L'heure courante doit être reglee de nouveau.

REMARQUE

Si le mode économique d'énergie (voir page 7) est en service, tous les indicateurs de l'affichage s'eteignent quand l'alimentation est coupée. Pour faire apparaitre l'horloge, appuyer sur CLOCK; l'heure est alors affichée pendant quatre secondes.

REGLAGE DE LA MINUTERIE D'ARRET

L'appareil peut être mis hors tension automatiquement au bout d'un temps spécifique.

Utiliser la télécommande.

1 Appuyer sur SLEEP tout en appuyant sur SHIFT.

2 Dans les quatre secondes, tourner MULTI JOG pour spécifique le temps jusqu'à la mise hors tension.

Le temps change entre 5 et 240 minutes par pas de 5 minutes.
On peut aussi utiliser « et au lieu de MULTI JOG.

Quand la minuterie est en marche, l'indication de I'affichage est plus nombre que d'habitude.

Pour contrôler le temps restant jusqu'à la mise hors tension

Appuyer une fois sur SLEEP tout en appuyant sur SHIFT. Le temps restant est affchépendant quatre secondes.

Pour annuler la minuterie d'arret

Appuyer deux fois sur SLEEP tout en appuyant sur SHIFT de maniere que "SLEEP oFF" apparaisse sur l'affichage.

Avec la minuterie intégrée, l'appareil peut être mis sous tension chaque jour à l'heure spécifique.

Preparation

S'assurer que I'horloge est reglee correctement.

1 Appuyer sur une des touches de fonction pour selectionner une source.

• Si on appuie sur TUNER BAND, la gamme ne peut pas etre seLECTIONnee a cette etape.

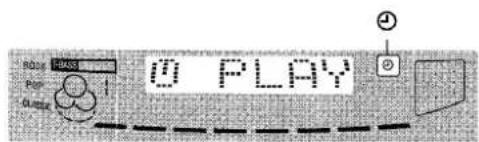

2 Appuyer sur TIMER à plusieurs reprises jusqu'à ce que apparaisse sur l'affichage.

Quand on utilise la télécommande, appuyer sur TIMER tout en appuyant sur SHIFT.

L'heure et le nom de la source audio clignotent alternatively.

3 Dans les six secondes, tourner MULTI JOG pour spécifier l'heure de la mise sous tension par la minuterie, puis appuyer sur ENTER ou II.

La rotation de MULTI JOG change à la fois les heures et les minutes.

On peut aussi utiliser ou au lieu de MULTI JOG. Le fait de tener l'une ou l'autre de ces touches enforcée fait varier l'heure rapidement.

4 Dans les quatre secondes, tourner MULTI JOG pour selectionner la durée de la mise sous tension par la minuterie.

La durée peut être spécifiée entre 5 et 240 minutes par pas de 5 minutes.

On peut aussi utiliser ou au lieu de MULTI JOG.

La durée est automatiquement régée au bout de quatre secondes. Elle est aussi régée si on appuie sur ENTER ou dans les quatre secondes après l'objet 4.

5 Regler le volume.

Lors de la mise sous tension par la miniterie, le son de la source sera reproduit au niveau du volume regle à cette étape. Toutefois, si le niveau du volume est regle à 21 ou plus, il sera automatiquement regle à 20 lors de la mise sous tension.

6 Préparer la source.

Pour écouter un disque compact,mettre le disque à lire en premier en place sur le plateau 1.

Pour écouter une cassette, l'insérer dans la platine 1 ou 2. Pour écouter la radio, accorder sur une station.

7 Appuyer sur POWER pourmettre I'appareil hors tension.

Quand l'heure de la mise sous tension par la minuterie est atteinte, l'appareil est mis sous tension et la lecture commence sur la source selectionnee.

REMARQUE

En appuyant sur une des touches de fonction avant d'appuyer sur ENTER ou à l'objet 3, on peut changer la source selectionnee à l'objet 1.

Pour contrôler le réglage de la minuterie

Appuyer sur TIMER

La source selectionnee, l'hour de la mise sous tension par la minuterie et la durée de la mise sous tension par la minuterie sont affichées pendant quatre secondes.

Pour changer un réglage

Recommencer à partir de l'etape 1.

Toutefois, si on ne change pas l'heure de la mise sous tension par la minuterie, appuyer deux fois sur ENTER à l'étépe 3 et continuer à partir de l'étépe 4.

Pour annuler provisoirement le mode attente de minuterie Appuyer sur TIMER à plusieurs reprises de manière que © disparaisse.

Pour rétablit le mode attente de minuterie, appuyer de nouveau sur la touche de manière que soit affché.

Utilisation de l'appareil lorsque la minuterie est reglee

On peut utiliser l'appareil normalement après avoir reglé la minuterie.

Avant demettre l'appareil hors tension, effectuer les etapes 5 et 6.

REMARQUE

• La lecture et l'enregistrement commandés par la minuterie ne se feront pas si l'appareil n'est pas mis hors tension.
• Un apparéil connecté ne peut pas être mis sous et hors tension par la minuterie intégrée de l' apparéil principal. Utiliser une minuterie externe.

ENREGISTREMENT COMMANDE PAR MINUTERIE

L'enregistrement commande par minuterie est applicable seulement aux sources TUNER et VIDEO/AUX (avec une minuterie externe).

Appuyer sur TUNER BAND ou VIDEO/AUX pour selectionner une source, puis appuyer sur TIMER à plusieurs reprises jusqu'à ce que © clignote sur l'affichage. Dans les six secondes, effectuer les étapes de la partie “REGLAGE DE LA MINUTERIE” à partir de l'etape 3 et, après l'etape 6, insérer la cassette à enregistrer dans la platine 2.

REMARQUE

• Quand le mode economie d'énergie (voir page 7) est en service, le niveau du volume de l'enregistrement commandé par minuterie sera 0 (niveau minimal).
• On ne peut pas utiliser la fonction minuterie pour enregistrer à partir d'un disque compact ou d'une cassette.

CONNEXION D'UN APPAREL OPTIONNEL

Pour plus de détails, se reporter au mode d'emploi de l'appareil connecté.

• Les cordons de raccordement ne sont pas fournis. Se procuren les cordons nécessaires.
• Pour les appareils optionnels disponibles, consulter le distributeur Aiwa local.

PRISESVIDEO/AUX

Cet apparéil peut recevoir des signaux sonores analogiques par ces prises.

Utiliser un cable à fiches phono RCA pour connecter un appeareil audio (tourne-disque, lecteur de disque laser, lecteur de minidisque, magnétoscope, téléviseur, etc.).

Connector la fiche rouge à la prise VIDEO/AUX R et la fiche blanche à la prise VIDEO/AUX L.

Pour connecter un tourne-disque

Utiliser un tourne-disque Aiwa muni d'un amplificateur a égalisseur intégré.

Cet apparéil peut sourir les signaux sonores numériques de disque compact par cette prise.

Utiliser un cable optique pour connecter un appareil audio numérique (platine DAT, enregistrreur de minidisque, etc.).

Enlever le capuchon antipoussiere @ de la prise CD DIGITAL OUT (OPTICAL). Ensuite, connecter la fiche d'un cable optique à cette prise.

Quand la prise CD DIGITAL OUT (OPTICAL) n'est pas utilisée

Mettre en place le capuchon antipoussiere fourni.

Connecter des enceintes surround optionnelles d'une impédance de 8 à 16 ohms à ces prises.

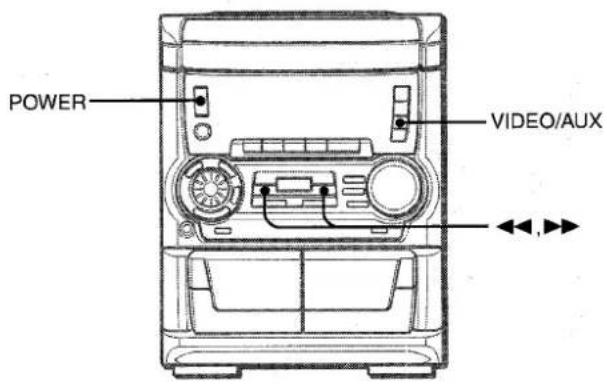

ECOUTE DE SOURCES EXTERNES

Pour utiliser l'apparéil connecté aux prises VIDEO/AUX, procédé de la manière suivante.

1 Appuyer sur VIDEO/AUX.

"VIDEO" apparait sur l'affichage.

2 Mettre l'appareil connecté en lecture.

Pour changer un nom de source sur l'affichage

Quand on appuie sur VIDEO/AUX, "VIDEO" est affiché initialement. On peut replacer ce nom par "VIDEO", "AUX" ou "TV".

L'appareil étant sous tension, appuyer sur POWER tout en appuyant sur VIDEO/AUX.

Répéter cette procédure pour sélectionner un des noms.

Pour régler le niveau sonore de la source externe

Si le niveau sonore de la source externe est beaucoup plus élevé ou beaucoup plus faible que celui des autres sources, le régler de la manière suivante.

1 Appuyer sur VIDEO/AUX etmettre I'appareil en lecture.
2 Appuyer sur ou de manière que le niveau sonore soit le même que celui des autres sources.

REMARQUE

Pendant l'enregistrement, le niveau sonore ne peut pas etre regle.

SOINS ETENTRETIEN

Un entretien et des soins réguliers de l'appareil et des disques et cassettes sont nécessaires pour assurer un fonctionnement optimal.

Nettoyage du coffret

Utiliser un chiffon doux et sec.

Si l'appareil est extrémement sale, utiliser un chiffon doux légèrement imbibé d'une solution détergente douce. Afin de ne pas ALTERER le fini de l'appareil, ne pas utiliser de solvants forts, tels que de l'alcool, de la benzine ou du diluant.

Nettoyage des têtes du magnétocassette

Quand les tetes du magnetocassette sont sales:

• il n'y a pas de sons aigus
• le son est trop faible
• le son est déséquilré
• l'effacement d'une cassette est impossible
• l'enregistrement d'une cassette est impossible
  Toutes les dix heures d'utilisation, nettoyer les têtes du magnétocassette avec une cassette prévue à cet effet.

Pour plus de détails, se référer au mode d'emploi de la cassette de nettoyage.

Demagnetisation des têtes du magnétocassette

A la longue, les têtes du magnétocassette peuvent devenir magnétisées. Ceci peut restreindre la plage de sortie des cassettes enregistrées et augmenter le bruit.

A l'aide d'une cassette de démagnetisation disponible dans le commerce, démagnetiser les têtes du magnétocassette toutes les 20 à 30 heures d'utilisation.

Pour plus de détails, se référer au mode d'emploi de la cassette de demagnetisation.

Soins des disques

• Si un disque est sale, l'essuyer du centre vers l'extérieur avec un chiffon de nettoyage.

• Àprous la lecture d'un disque, le ranger dans son étui. Ne pas laisser le disque dans un endroit chaud ou humide.

Soins des cassettes

• Avec l'utilisation, ranger les cassettes dans leurs boîtes.
• Ne pas laisser les cassettes pres d'un aimant, d'un moteur électricque, d'un téléviseur ou de toute autre source de champ magnétique. Cela diminuerait la qualité sonore et provoquerait du souffle.
• Ne pas exposer les cassettes au soleil ni les laisser dans un vehicule garé au soleil.

EN CAS DE PROBLEME

Si l'appareil ne fonctionne pas comme précrit dans ce mode d'emploi, controller le guide suivant.

GENERALITES

Il n'y a pas de son.

• Le cordon secteur est-il branché correctement?
  N'y a-t-il pas une mauvaise connexion? (→ page 4)
• Il y a peut-être un court-circuit dans les bornes d'enceinte.

→ Débrancher le cordon secteur puis corriger les connexions d'enceinte.

• Une touche de fonction incorrecte n'est-elle pas en service?

Le son ne sort que par une seule enceinte.

L'autre enceinte n'est-elle pas déconnectee?

Un affichage ou un fonctionnement errone se produit.

Rinitialiser l'appareil comme indiqué ci-dessous.

L'appareil n'est pas sous tension.

→ Débrancher le cordon secteur puls le rebrancher quelques secondes après.

PARTIE TUNER

Il y a des charges statiques constantes en forme d'onde.

L'antenne est-elle connectee correctement? ( page 5)
- Le signal n'est-il pas faible?
Connecter une antennene exterieure.

La réception présente des parasites ou le son presente de la distorsion.

• Le système ne capte-t-il pas des bruits extérieurs ou des ondes réfléchies?
  Changer l'orientation de I'antenne.
  Eloigner l'appareil d'autres apparéils électriques.

PARTIE MAGNETOCASSETTE

La bande ne defile pas.

• La platine 2 n'est-elle pas en mode pause? ( page 11)

Le son est déséquilibre ou trop faible.

La tete de lecture n'est-elle pas sale? (→ page 21)

L'enregistrement est impossible.

• Un ergot de sécurité de la cassette n'est-il pas absent? (→ page 14)
  -La tete d'enregistrement n'est-elle pas sale? ( page 21)

L'effacement est impossible.

• La tête d'effacement n'est-elle pas sale? (→ page 21)
• Une cassette au métal n'est-elle pas utilisé ?

Il n'y a pas de sons aigus.
- La tête d'enregistrement/de lecture n'est-elle pas sale? (→ page 21)

PARTIE LECTEUR DE DISQUES COMPACTS

La lecture ne fonctionne pas.

• Le disque est-il correctement mis en place? (→ page 12)
  Le disque n'est-il pas sale? (→ page 21)
• N'y a-t-il pas de la condensation sur la lentille?

Attendre environ une heures puis essayer de nouveau.

Pour réinitialiser

Si une anomalie apparait sur la fenetre d'affichage ou dans le magnétocassette, réinitialiser l'appareil de la manière suivante.

1 Appuyer sur POWER pour couper l'alimentation.
2 Tout en appuyant CLEAR, appuyer POWER pour remettre l'appareil sous tension. Toutes les données méorises après l'achat sont effacées.
Si à l' étape 1 l'alimentation ne peut pas être coupée du fait d'une anomalie, réinitialiser en débranchant le cordon secteur, puis le rebrancher. Ensuite, effectuer l' étape 2.

SPECIFICATIONS

Appareil principal CX-NA555

Partie tuner FM
Plage d'accord	87,5 MHz à 108 MHz
Sensibilité utile (IHF)	13,2 dBf
Bornes d'antenne	75 ohms (asymétrique)

Partie tuner AM

Plage d'accord	530 kHz à 1710 kHz (par pas de 10 kHz)
	531 kHz à 1602 kHz (par pas de 9 kHz)
Sensibilité utile	350 μV/m
Antenne	Antenne cadre

Partie amplificateur

Amplificateur des moyennes à haute fréquences
Pulsance de sortie	15 W + 15 W (200 Hz - 20 kHz, D.H.T. inférieure à 1%, 8 ohms)
Distorsion harmonique totale	0,06% (10 W, 1 kHz, 8 ohms, DIN AUDIO)

Amplificateur des basses fréquences

Pulsance de sortie	35 W + 35 W (50 Hz - 200 Hz, D.H.T. inférieure à 1%, 4 ohms)
Distorsion harmonique totale	0,06% (25 W, 135 Hz, 4 ohms, DIN AUDIO)

Entrées	VIDEO/AUX: 300 mV (réglable)
Sorties	SPEAKERS HIGH FREQ:
	acceptent des enceintes de 8 ohms ou plus
	SPEAKERS LOW FREQ:
	acceptent des enceintes de 4 ohms ou plus
	SURROUND SPEAKERS:
	acceptent des enceintes de 8 à 16 ohms
	PHONES (prise stéreo): accepte un casque de 32 ohms ou plus

Partie magnétocassette

Format de piste	4 pistes, 2 canaux stéreo
Réponse en fréquence	50 Hz - 15000 Hz
Système d'enregistrement	Polarisation CA
Têtes	1 tête de lecture (platine 1)
	1 tête d'enregistrement/de lecture,
	1 tête d'effacement (platine 2)

Partie lecteur de disques compacts

Laser	Laser à semi-conducteurs (λ = 780 nm)
Convertisseur N/A	1 bit, double
Rapport signal/bruit	85 dB (1 kHz, 0 dB)
Distorsion harmonique	0,05% (1 kHz, 0 dB)
Pleurage et scintillage	Non mesureable

Généralités

Alimentation électrique	Secteur 120 V, 60 Hz
Puisance absorbée	120 W
Dimensions de l'appareil principal (L × H × P)	260 × 330 × 355 mm
Poids de l'appareil principal	8,0 kg

Enceintes acoustiques SX-WNA555

Type de caisson	2 voies, avec haut-parleur infragrave (type à blindage antimagnétique)
Haut-parleurs	Infragrave: cône de 160 mm Large bande: cône de 100 mm
Impédance	4 ohms / 8 ohms
Niveau de pression acoustique de sortie	87 dB/W/m
Dimensions (L × H × P)	240 × 324 × 275 mm
Poids	4,8 kg

Les specifications et l'aspect extérieur peuvent être modifiés sans préavis.

DROITS D'AUTEUR

Prière de vérifier les lois sur la propriété artistique relatives à l'enregistrement de disques, de la radio ou de cassettes dans le pays d'utilisation de l'appareil.

Name/Nombre/Nom

Page/Pagina/Page

1 DISC CHANGE 12

OPEN/CLOSE 12

DISC DIRECT PLAY1-3 12,13,16,17

POWER 6,19,20

T-BASS 9

TIMER 19

CLOCK. 8,18

ECO 6,7

ENTER 6,7,18,19

MULTI JOG 6,7,10-12,16-19

4 PHONES 9
