Caractéristiques Techniques	Thermostat programmable, compatible avec divers systèmes de chauffage
Plage de Température	5°C à 30°C
Type d'Alimentation	Alimentation secteur
Écran	Écran LCD rétroéclairé
Fonctionnalités	Programmation hebdomadaire, mode éco, mode confort
Installation	Installation murale, nécessite un câblage électrique
Maintenance	Vérification périodique des connexions électriques
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité
Informations Générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - BT DPRF01 Watts

Comment réinitialiser mon thermostat Watts BT DPRF01 ?

Pour réinitialiser votre thermostat, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon thermostat ne s'allume-t-il pas ?

Vérifiez que le thermostat est correctement alimenté et que les piles sont en bon état. Si l'appareil est branché, assurez-vous que la prise fonctionne.

Comment changer la température sur le thermostat Watts BT DPRF01 ?

Utilisez les boutons '+' et '-' sur le thermostat pour augmenter ou diminuer la température souhaitée. L'affichage changera en conséquence.

Mon thermostat affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur affiché. En général, un redémarrage de l'appareil peut résoudre le problème.

Comment connecter mon thermostat à l'application mobile ?

Assurez-vous que le Bluetooth est activé sur votre smartphone, puis suivez les instructions dans l'application pour ajouter un nouvel appareil. Le thermostat doit être en mode appairage.

Que faire si le thermostat ne détecte pas la température ambiante ?

Vérifiez que le capteur de température n'est pas obstrué par des objets ou exposé à des courants d'air. Si le problème persiste, envisagez de réinitialiser l'appareil.

Le thermostat fonctionne-t-il avec tous les systèmes de chauffage ?

Le thermostat Watts BT DPRF01 est compatible avec la plupart des systèmes de chauffage, mais veuillez vérifier les spécifications pour vous assurer de sa compatibilité avec votre installation.

Comment mettre à jour le firmware de mon thermostat ?

Connectez-vous à l'application mobile et recherchez les mises à jour disponibles dans les paramètres. Suivez les instructions pour mettre à jour le firmware.

Le thermostat émet-il des bruits inhabituels ?

Si vous entendez des bruits étranges, cela peut être dû à un problème interne. Éteignez l'appareil et contactez le service client pour assistance.

Comment changer les piles du thermostat ?

Ouvrez le compartiment des piles situé à l'arrière du thermostat, retirez les piles usagées et remplacez-les par des piles neuves en respectant la polarité.

MODE D'EMPLOI BT DPRF01 Watts

- Avant de commencer les travaux, le monteur doit lire, comprendre et observer les présentes instructions de montage et de service.

- Seul un spécialiste en la matière est autorisé à effectuer le montage, le réglage et la maintenance du thermostat. Un monteur en formation ne peut réaliser de travaux sur l'appareil que sous la surveillance d'un expert. La responsabilité du fabricant conformément aux dispositions légales s'applique uniquement dans le cas du respect des conditions précitées.

- Veuillez observer l'ensemble des instructions de montage et de service lors de l'utilisation du thermostat. Toute utilisation autre n'est pas conforme. Le fabricant ne répond pas des dommages occasionnés par une utilisation abusive du thermostat. Pour des raisons de sécurité, aucune transformation ou modification n'est admise. Seuls les ateliers de réparation désignés par le fabricant sont habilités à réparer le matériel.

- Le contenu de la livraison de l'appareil varie selon le modèle et l'équipement. Sous réserve de modifications techniques ! Il est recommandé que l'installateur et l'utilisateur prennent connaissance de l'intégralité de la notice, avant de procéder à l'installation du matériel.

48

APPLICATION

- Grace à leur menu d'installation et de paramétrage les thermostats de la gamme « BT » vous permettront de régulier une grande partie de vos installations de chauffage. - Les thermosfats de la gamme « BT » ont été étudiés pour un fonctionnement dans un environnement résidentiel, bureaux ou en équipement industriel.

INSTRUCTION DE SECURITE

Veillez toujours à déconnecter l'alimentation avant le montage ou la manipulation! Toute installation ou raccordement électrique sur le thermostat doit être réalisé dans des conditions de sécurité. Le thermostat devra être raccordé et manipulé par du personnel qualifié. Veuillez respecter les législations de sécurité en vigueur, en particulier NF C15-100 (Normes d'installation ≤ 1000 VAC). Les thermostats de la gamme « BT » ne sont pas étanches ils doivent donc être montés dans un endroit sec. Prêtez une attention particulière lors du câblage, n'inter-changez jamais les connexions d'alimentation ou de sortie avec les connexions optionnelles type « sondes » ceci pourrait provoquer des dommages électriques voire la destruction du thermostat.

49

Le thermostat RF électronique programmable associé à son récepteur a été conçu pour la régulation de la plupart des installations de chauffage. Grace à sa solution Radio fréquence (868Mhz) il s'intégrera facilement dans toutes les circonstances (Rénovation, neuf...)

Il sera votre meilleur allié pour optimiser vos consommations d'énergie tout en augmentant votre confort.

• Design modern avec sensation "soft touch".
• Création de programme maitrisée grâce à ses icônes d'aide à la création.
• Programme hebdomadaire par pas de 30min.
• Changement d'heure Eté / Hiver automatique (activable ou non)
• Fonction de dérogation temporaire.
• Fonction Hors Gel.
• Fonction vacances ou réception
• Mémoire de type EEPROM (imperdable).

52

1 Presentation....51
1.1 Clavier....54
1.2 Affichage et voyant 55
2 Première mise en service....58 3.1 Installation des batteries....58
2.1 Installation des batteries .... 58 2.2 Réglage de l'heure et de la date .... 59
2.3 Initialisation RF 60
2.4 Démarrage 62
3 Mode de fonctionnement....64
3.1 Mode manuel Confort 65
3.2 Mode manuel ECO 66 3.3 Mode Arrêt 68
3.3 Mode Airet 68 3.4 Mode Automatique 67
3.5 Mode Programme 69
3.6 Mode Programing - 81
3.7 Mode Timer 83
4 Fonctions spéciales 84
4.1 Verrouillage clavier 84
4.2 VISUALISATION....85 5. Heavy electromotive utilities....80
5 Menu paramètre Utilisateur 86 6 Contratirégiques techniques 91
6 Caracteristiques techniques....91 7 Problèmes et solutions....92

50

• Alimentation par 2 Piles Alcalines type AAA LR03 pour une autonomie allant jusqu'à 2 ans (témoin de piles faible).
• 2 menus de paramétrage, (Utilisateur et installateur)

En option

- Sonde Externe avec différentes possibilités d'utilisation (Sonde de sol, ambiance déportée...)

53

1 Presentation

A-10A 30V DC 20000mA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA XXXXXX

51

1.1 Clavier

Touche moins (-) Touche plus (+) Touche validation (OK) Voyant d'état

Touche de navigation Gauche (◀)
Touche de navigation Droite (▶)
Touche Retour (→)
Touche d'édition (●)

54

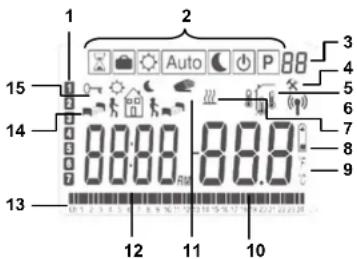

1.2 Affichage et voyant

Rouge: Indicateur de chauffe. Vert Clignotant: Votre validation est requise. Rouge clignotant: Défaut piles ou sondes.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Auto

55

2 Première mise en service

Cette section vous guidera pour la première mise en service de votre thermostat.

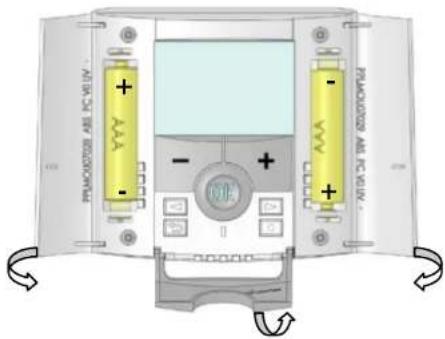

2.1 Installation des batteries

• Ouvrez les deux trappes latérales et insérez les piles (attention au sens) ou retirez les films de protection si les piles sont déjà fournies et insérées. (Dans ce cas là il se peut que les piles aient une autonomie réduite due à la durée de stockage de votre thermostat).
• Fermez les trappes.

• Votre thermostat devrait maintenant vous proposer les ajustements suivants.

• Jours courant.

• Mode de fonctionnement (mode actif encadré).
• Numéro de programme ou du paramètre si "4" est affiché.
• Menu de paramétrage.
• Type de sonde utilisée pour la régulation ou température affichée.
  Régulation => Interne ou ambiance déportée.
  Régulation => Sonde de sol (capteur de dalle). Régulation => Interne avec sonde de sol en lim de dalle.
  Visualisation de la température extérieure.
• Indicateur RF
• Indicateur de chauffe.
• Piles faibles.
• Type de degré utilisé °C ou °F.

56

2.2 Réglage de l'heure et de la date

A chaque fois qu'une valeur clignote à l'affichage vous serez invité à l'ajuster à l'aide des touches (-) et (+), une fois la valeur ajustée vous pourrez la valider à l'aide de la touche (OK), à ce moment votre thermostat vous proposera automatiquement d'ajuster la valeur suivante.

Note: En cas d'erreur de réglage vous pourrez à tout moment revenir sur la valeur à l'aide de la touche (▶) .

Séquence de réglage de l'heure et la date:

Heure et jour:

Ajustement des heures,

Ajustement des minutes

Ajustement du jour (1 = Lundi)

59

1. Consigne et température mesurées par les différentes sondes si "5" est affiché, Donne la valeur d'un paramètre si "4" est affiché.
2. Fonction de dérogation temporaire activée, ou "ITCS" si clignotant.
3. Heure ou titre d'un paramètre si "4" est affiché.
4. Programme du jour (la barre correspondante à l'heure courante clignote)
5. Pictogramme d'aide à la création des programmes ou état du programme en mode normal.
6. Blocage du clavier activé.

Date:

Ajustement du numéro de jour.

Ajustement du mois (01 = Janvier).

Ajustement du siècle.

Ajustement de l'année.

A cette étape le message "Save" ainsi que la LED verte clignotante devrait vous inviter à valider vos réglages par un appui sur la touche (OK). Vous pourrez à tout moment revenir au réglage de l'heure et de la date par un appui de 2 secondes sur la touche édition (●) .

2.3 Initialisation RF

- Pour configurer le thermostat RF avec le récepteur, il faut que ce dernier soit en mode « RF Init ». (Se reporter à la notice d'installation fournie avec votre récepteur RF, seul les récepteurs de la même gamme sont compatible).

57

60

- Ensuite sur le thermostat appuyez sur la touche Edition (●) durant 10 secondes. Le paramètre « Rf Ini » apparaît sur l'afficheur. Le thermostat envoie alors les trames de configuration au récepteur.

- Vérifiez la bonne réception sur le récepteur (généralement, Led verte clignotante). Une fois le récepteur configuré, appuyez sur la touche (→) pour revenir au mode utilisateur.

- Vous pouvez maintenant faire un test de portée pour être sure de l'installation. Dans la pièce ou doit se trouver le thermostat, placez le à l'endroit ou il sera positionner plus tard (sur un meuble ou fixé au mur). Régler la consigne courante sur la position Maxi (35°C), Fermez les portes et allez vérifier la bonne réception (le récepteur doit être en chauffe Led Rouge à 1).

Retournez au thermostat et mettez-le maintenant en position arrêt, vérifiez que le récepteur soit aussi passé en arrêt (Led rouge à 0)

61

A tout moment si le rétro-éclairage de votre thermostat est éteint, vous pourrez le rallumer par un bref appui sur la touche (OK). Le rétro-éclairage sera désactivé en cas de piles faible.

3 Mode de fonctionnement

Comment changer le mode de fonctionnement de votre thermostat?

- Ouvrez la trappe frontale de votre thermostat afin d'accéder aux touches de navigation (◀) ou (▶).

- Vous pouvez maintenant appuyer sur une des touches afin de faire apparaître la barre de menu des modes de fonctionnement. Déplacez le cadre de sélection sur le menu souhaité et validez votre

64

• Si la réception des signaux thermostats ne ce fait pas correctement, essayez de rapprocher le thermostat du récepteur, vérifier l'installation du récepteur (reportez vous à la partie Problèmes et solution)
  * Pour une initialisation RF maîtrisée il est préférable d'avoir le récepteur à portée de vue lors de l'initialisation (distance minimale > 1Mètre)

2.4 Démarrage

Votre thermostat est maintenant prêt à fonctionner. Le mode de fonctionnement par défaut est le mode Automatique avec le programme usine "P1", voir le détail du programme "P1" ci-dessous.

Lundi à Vendredi

20°C 18°C 07:00 09:00 17:00 23:00

62

choix avec la touche (OK), le thermostat reviendra à l'écran principal pour les modes de fonctionnement manuel ou vous invitera à faire vos réglages dans le cas des modes type programmes, vacances...

3.1 Mode manuel Confort

Le mode manuel confort vous permet de régler un point de consigne qui sera suivi tout au long de la journée.

L'ajustement du point de consigne se fera à l'aide des touches (-) ou (+).

65

Samedi et Dimanche

20°C 18°C 08:00 23:00

Note:

Vous pourrez customiser votre programme à souhait, pour cela reportez vous à la partie suivante
« Mode de fonctionnement » chapitre
« Programme ».

Etat du programme 12:18 20.6 Heure courante 63

3.2

Mode manuel ECO

Le mode manuel ECO vous permet de la même façon que le mode Confort de régler un point de consigne qui sera suivi tout au long de la journée.

Ce deuxième mode Manuel vous permet de basculer très rapidement d'une température de confort à économique.

L'ajustement du point de consigne se fera à l'aide des touches (-) ou (+).

3.3

Mode Arrêt

Utilisez ce mode uniquement si vous désirez arrêter votre installation de chauffage.

Attention:

Votre installation ne sera pas protégée contre le gel avec ce mode de fonctionnement.

66

- Une fois votre thermostat à l'arrêt, un appui bref sur la touche (Ok) vous permettra de visualiser un court instant la température ambiante.

- Pour redémarrer votre installation utilisez les touches de navigation (◀) or (▶) pour changer de mode de fonctionnement.

3.4 Mode Automatique

Ce mode de fonctionnement est normalement le mode idéal pour vous permettre de faire des économies d'énergie tout en respectant votre confort. Votre thermostat suivra en accordance avec l'heure courante le programme que vous avez choisi, dans le cas de programmes préétablis usine (P1 à P9) ou bien créés, dans le cas d'un programme utilisateur (U1 à U4).

Vous pourrez très facilement modifier temporairement la température d'un palier de votre programme à l'aide de la fonction dérogation.

67

réduite (nuit) automatiquement. Les fonctions disponibles seront différentes suivant le choix du programme, usine ou utilisateur.

Programme préétablis usine:

- Vous pourrez uniquement consulter ou choisir un programme usine.

Il vous suffira de modifier la consigne courante du programme en utilisant simplement les touches (-) ou (+). La consigne clignotera et vous pourrez alors l'ajuster.

Le pictogramme de dérogation manuelle du programme apparaîtra alors. Le programme reprendra automatiquement sa cadence au prochain palier.

Pour stopper une dérogation avant le prochain palier il vous suffit d'appuyer sur la touche (→)

Le pictogramme dérogation éagnotant vous signalera la mise en route de la fonction "ITCS". (Voir menu paramètre pour plus d'information sur la fonction ITCS)

68

(Reportez vous à la partie "Annexes" pour plus de détails sur les heures de commutations des programmes usine)

- Utilisez les touches de navigations (◀) ou (▶) pour vous déplacer dans les jours de la semaine. - Appuyez sur la touche (OK) pour valider votre choix et retourner au menu principal (Mode AUTO).

Programme utilisateur:

Dans le cas d'un programme usine, vous pourrez de la même façon le choisir, le visualiser ou le personnaliser à vos souhaits de la manière suivante:

* Par défaut les programmes utilisateurs sont réglés sur confort toute la journée.

- Pour accéder à la personnalisation d'un programme utilisateur, appuyez sur la touche édition (●) .

71

3.5 Mode Programme

Jour courant Programme du jour Numéro du programme en cours

Lorsque vous entrez dans le mode programme, la première opération à réaliser est de choisir le numéro de programme avec les touches (-) ou (+).

Vous aurez le choix entre 9 programmes préétablis usine "P1 à P9", ou 4 programmes utilisateur de "U1 à U4".

Note:

Un programme permet de passer d'une température de confort (jour) à une température

69

Description des pictogrammes utilisés pour la personnalisation d'un programme:

Première étape de la journée, l'heure de réveil devra être ajustée. (Température de confort)

Etape de journée, l'heure de départ devra être ajustée. (Température ECO)

Etape de journée, l'heure de retour devra être ajustée. (Température de confort)

72

Dernière étape de la journée, l'heure du coucher devra être ajustée. (Température ECO

- La programmation se fera par pas de 30 minutes. (1 palier =>1 période = ⚠️ ^☆

- Durant la programmation si un symbole ou une valeur clignote, vous serez appelé à la changer avec (-) ou (+) et la valider avec (Ok) pour passer à l'étape suivante du programme.

- La personnalisation d'un programme commencera toujours par le 1er jour de la semaine (1 = Lundi).

L'écran suivant devrait apparaître après l'appui sur la touche édition (●) .

73

Vous devez maintenant pour notre exemple régler l'heure de votre départ avec (-) ou (+), validez avec (OK) pour poursuivre la programmation.

Si un symbole de départ à été choisi à l'étape précédente, vous serez directement invité à régler l'heure de retour (le symbole de retour est automatiquement choisi). Réglez l'heure avec les touches (-) ou (+),

76

Vous êtes maintenant invité à régler l'heure de votre premier palier, l'heure à laquelle vous voulez une température de confort. Régler l'heure avec les touches (-) ou (+),

Validez avec (OK) pour passer à l'étape suivante.

74

Validez avec (OK) pour passer à l'étape suivante.

Vous serez de nouveau invité à choisir le type du prochain palier, vous aurez de la même manière deux choix possibles :

- 1 ^er choix, symbole de fin de journée. - 2 ^ème choix, symbole de départ, un autre palier sera rajouté dans la journée.

77

Vous devez maintenant choisir le type du prochain palier. Changer le symbole de programmation, deux choix vous seront proposés :

• 1 ^er choix, symbole de fin de journée, l'heure du coucher.
• 2ème choix, symbole de départ, un palier sera ajouté dans la journée. Une fois votre symbole choisi appuyez sur la touche (OK) pour valider et passer à la phase suivante.

75

Une fois votre symbole choisi appuyez sur la touche (OK) pour valider et passer à la phase suivante.

Vous devez maintenant pour notre exemple régler l'heure de votre coucher avec (-) ou (+), validez avec (OK) pour finir le programme de la journée.

Vous aurez alors la possibilité de copier ou non la journée créée sur la ou les journées suivantes.

78

Passer de "Yes" (Oui) à "no" (non) à l'aide des touches (-) ou (+) et valider votre choix (OK).

- Si vous choisissez "no", vous devrez maintenant créer le programme du Mardi (répéter les étapes précédemment décrites pour le Lundi).

- Si vous choisissez "Yes", en appuyant sur la touche (OK) le programme du Lundi (1) sera alors copié sur le Mardi (2). Vous aurez de nouveau le choix de copier le programme du Mardi (2) sur le Mercredi (3), ainsi de suite jusqu'au Dimanche (7).

79

En cas de retour prématuré vous pourrez stopper à tout moment la période vacances en ajustant de nouveau la durée sur la valeur "no" à l'aide de la touche (-). Vous pourrez alors revenir à un mode de fonctionnement standard à l'aide des touches de navigation (◀) ou (▶).

82

Vous serez alors invitez à sauvegarder "SAVE" votre programme en cliquant sur (OK) au jour 7 (Dimanche).

L'écran suivant accompagné de La LED verte clignotante devra alors apparaître :

Appuyez sur (OK) pour sauvegarder votre programme et revenir au menu principal mode AUTO.

Appuyez plusieurs fois sur la touche échappe (→) pour stopper la programmation en cours et revenir au menu principal.

80

3.7 Mode Timer

Le mode Timer vous permettra de régler une température pour une durée souhaitée. (Vous pourrez l'utiliser en cas de congés à la maison, une réception...)

• Tout d'abord vous devrez régler la température désirée à l'aide des touches (-) ou (+), et valider avec (OK). (Valeur usine 22°C).
• Réglez ensuite la durée à l'aide des touches (-) ou (+), en heure "H" jusqu'à 24H et en jours "d" au delà. La période de vacances commencera dès la validation avec la touche (OK).
• Le logo Timer ⚡ clignotera et le nombre d'heure / jours décomptera jusqu'à la fin de la période.

En cas de besoin vous pourrez stopper à tout moment la période Timer en ajustant de nouveau la durée sur la valeur "no" à l'aide de la touche (-).

83

3.6 Mode Vacances

Le mode vacances vous permettra de mettre votre installation de chauffage en mode Hors Gel pendant le nombre de jours que vous souhaitez.

• Ajustez le nombre de jours "d" à l'aide des touches (-) ou (+). La période de vacances commencera dès la validation avec la touche (OK). (Ajustable 1 à 44 jours)
  * Note : Une période vacances est définie en jours pleins. (Si elle commence à 08H20 elle finira à 09H00 à la fin du nombre de jours choisis)
• La consigne de température Hors Gel pourra elle être ajustée depuis le menu utilisateur, paramètre 06 'HG', Voir chapitre 6. (Valeur usine 10°C)
• Le logo vacances 📄ignotera et le nombre de jours décomptera jusqu'à la fin de la période.

81

4 Fonctions spéciales

4.1 Verrouillage clavier

Utilisez cette fonction afin d'éviter tout changement des réglages du thermostat (Chambre d'enfant, lieu public...)

• Pour bloquer le clavier de votre thermostat, appuyez et maintenez tout d'abord la touche
  échappe (→) enfoncée, puis appuyez sur la touche édition (●).
• Le symbole de verrouillage "0 doit alors apparaître.
• Répétez la même procédure pour débloquer le clavier.

84

4.2 Visualisation

A l'aide de cette fonction vous pourrez visualiser très rapidement la consigne courante ainsi que les températures des différentes sondes connectées sur votre thermostat. Pour ce, depuis l'écran principal, appuyez plusieurs fois sur la touche (→)

Vous visualiserez dans l'ordre à chaque appui: 1/ La consigne courante suivie par le thermostat. 2 / La température ambiante. 3/ Si la sonde externe est connectée, la température extérieure.

D'autres possibilités seront disponibles en connectant une sonde extérieure sur votre thermostat. Contactez votre revendeur ou installateur pour plus d'information concernant ces possibilités.

85

5 Menu paramètre Utilisateur

Votre thermostat possède un menu de paramétrage pour vous permettre de modifier en fonction de vos exigences différents réglages, comme le format de l'heure (12H ou 24H), le changement été / Hiver... Pour accéder à ce menu, depuis l'écran principal maintenez la touche édition (●) enfoncée jusqu'à ce que l'afficheur affiche le premier paramètre (environ 5sec).

- Vous pouvez maintenant sélectionner un paramètre à ajuster à l'aide des touches (◀) ou (▶). Une fois sur le paramètre, appuyez sur (OK) pour accéder au réglage (valeur clignotante), modifiez la valeur à l'aide de (-) ou (+). Appuyez de

86

nouveau sur la touche (OK) pour valider votre réglage.

- Pour sortir du menu utilisateur et revenir au menu principal déplacez vous sur le paramètre "End" et appuyez sur (OK).

N°	Valeur usine & autres possibilités
00	RF INI: Configuration radioMode configuration radio (voir la section correspondante chapitre 2).Appuyer sur la touche échappe (⇨) pour sortir de ce paramètre et revenir à l'affichage principal.
01	dEG: Type de degrés à l'affichage°C Celsius°F Fahrenheit
02	_: Sélection du format horaire24H (24:00)12H (12:00 AM /PM)
03	dst: Changement d'heure Eté↔Hiver automatiqueYES L'heure changera automatiquement.no L'heure devra être changée manuellement.
04	AirC: Etalonnage de la sonde d'ambiance

87

L'étalonnage doit être fait après 1 journée de fonctionnement à la même consigne.Placez un thermomètre au milieu de la pièce à une hauteur d'environ 1,5M du sol, relevez la température mesurée au bout d'1H.Quand vous entrez dans le paramètre de calibration pour la première fois l'afficheur indique "no" pour vous indiquer qu'aucune calibration n'est faite.Saisissez alors la valeur lue sur votre thermomètre à l'aide des touches (-) vor (+), vallidez ensuite votre réglage avec (OK). Le message "YES" devrait alors être maintenant affiché pour vous indiquer qu'une calibration a été faite (La valeur est maintenant mise en mémoire).En cas de besoin, effacer une calibration à l'aide de la touche échappe (→). La mémoire sera effacée et le message « no » sera de nouveau affiché.* Remarque Importante:- Seul l'élément chauffant géré par le thermostat devra être en service pendant toute la phase de calibration.- Un écart de température trop important peut signifier aussi une mauvaise installation de votre thermostat.

05

OutC , AMbC , FlrC:Etalonnage de la sonde externe

88

	L'étalonnage de la sonde externe doit être fait de la même façon que celle décrite ci-dessus, à la différence près du placement du thermomètre.A poser sur le sol dans le cas d'une utilisation de la sonde externe comme sonde de sol ou à proximité de la sonde si celle-ci est utilisée comme sonde d'ambiance déportée ou sonde extérieure.* La calibration de la sonde extérieure «OutC» doit être faite autour des 20°C.
06	HG: Consigne de température hors gel pour le mode vacances.Valeur usine 10 12 Utilisez les touches (-) ou (+) pour changer la valeur et validez votre réglage avec (Ok).
07	ITCS: Optimisation de la température en mode programme.Votre thermostat possède un système de contrôle Intelligent de la température pour mettre en route votre chauffage en avance afin d'assurer la température désirée à l'heure programmée en suivant votre programme hebdomadaire.Ce système d'optimisation fonctionne de la manière suivante :Lorsque vous démarrez le Thermostat pour la première

89

	fols, celui-ci mesure le temps mis par votre installation pour atteindre la température de consigne. Le Thermostat remesurera aussi ce temps à chaque changement de programme afin de compenser l’évolution de la température extérieure.Maintenant vous pouvez programmer votre Thermostat sans avoir à penser à quelle heure mettre en route votre thermostat pour avoir la bonne température quand vous arrivez chez vous puisque votre thermostat le fera automatiquement pour vous.
08	Clr ALL: Configuration usinePermet de réinitialiser votre thermostat à la configuration usine. (l’heure, les programmes...) Appuyez pendant 10sec sur la touche (Ok)Pay attention:Assurez-vous d’avoir tous les éléments nécessaires en votre possession pour la remise en service de votre thermostat avant d’utiliser cette fonction.
09	Version logicielVErS____
10	End: Sortie du menu utilisateurAppuyez sur la touche (OK) pour sortir du menu et revenir à l’écran principal.

90

6 Caractéristiques techniques

Environnent. (Températures)Fonctionnement:Transport et stockage :	0°C - 40°C-10°C to +50°C
Protection électrique Class II	- IP30
Précision de mesure 0.1°C
Plage de réglage consignesConfort et ECOVacance (Hors Gel)Timer	5°C - 35°C par 0,5°C0,5 - 10°C5°C - 35°C
Caractéristiques régulationBande proportionnelleTemps minimum de marche et d'arrêt.	2°C pour un cycle de 10min(paramétrable)ou Hystérésis de 0.5°C.2 Minutes ON et OFF(paramétrable)
Allimentation & autonomie	2 AAA LR03 1.5V Alcaline~2 ans.* L'autonomie peut varier suivant la qualité des piles.

Éléments sensibles:Interne & Externe (en option)	CTN 10k ohms at 25°C
Radio fréquence 868 MHz, <10mW.
Version Logiciel	Accessible depuis le menuutilisateur
Normes et homologation:Votre thermostat a été conçupour répondre aux normes etdirectives européennessulvantes:	EN 60730-1 : 2003EN 61000-6-1 : 2002EN 61000-6-3 : 2004EN 61000-4-2 : 2001EN300220-1/2EN301489-1/3R&TTE 1999/5/ECBasse tension 2006/95/CECEM 2004/108/CE

92

7 Problèmes et solutions

Mon BT DPRF-01 ne s'allume pas
Problème de piles	- Vérifiez que le film de protection des piles est bien enlevé.- Vérifiez le sens des piles.- Vérifiez la capacité des piles
La Led de mon BT DP-01 clignote en rouge
Problème de sonde	Le logo clignote (sonde ambiante)- Contactez votre installateur ou votre vendeur.Le logo clignote (sonde externe)- Vérifiez le branchement de la sonde.- Déconnectez la sonde et vérifiez la avec un ohmmètre (la valeur doit se situer autour de 10kohms)
Piles faibles	Le logo clignote- Remplacer les piles

93

Mon BT DPRF-01 semble fonctionner correctement mais le chauffage ne fonctionne pas correctement
Sortie	- vérifiez les branchements du récepteur.- Vérifier l'alimentation de l'élément chauffant.- Contactez votre installateur
Communication radio	- Vérifiez les points suivants :- Le récepteur doit être placé à une distance minimal de 50cm de tout appareils électrique ou de communication sans fil (GSM, Wi-Fi..)- Le récepteur ne doit pas être fixé sur une partie métallique ou trop proche de canalisation hydraulique (cuivre...).

Mon BT DPRF-01 semble fonctionner correctement mais la température dans la pièce n’est jamais en accord avec le programme.
Programme ou calibration	- Vérifiez l’horloge -La différence entre la consigne de température confort et ECO est trop importante? - Les paliers du programme sont trop courts? - Essayez de calibrer votre thermostat (voir menu utilisateur paramètre 04) - Contactez votre installateur pour vérifier et ajuster les paramètres de régulation avec votre système de chauffage.

!IMPORTANTE!
