Tipo de producto	Termostato electrónico programable RF
Alimentación	2 pilas alcalinas AAA LR03 1,5 V
Duración de las pilas	Hasta 2 años (según calidad de las pilas)
Rango de consigna Confort y ECO	5 °C a 35 °C en pasos de 0,5 °C
Rango de consigna Antihielo (modo vacaciones)	0,5 °C a 10 °C
Rango de consigna Temporizador	5 °C a 35 °C
Precisión de medición	0,1 °C
Tipo de regulación	Banda proporcional 2 °C (ciclo 10 min) o histéresis 0,5 °C; tiempo mínimo encendido/apagado 2 min
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-10 °C a +50 °C
Índice de protección	IP30
Clase eléctrica	Clase II
Frecuencia de radio	868 MHz
Potencia de radio	< 10 mW
Tipo de sonda interna	NTC 10 kΩ a 25 °C
Funciones principales	Programación semanal (paso 30 min), modos manual Confort/ECO, Parada, Automático, Programa, Vacaciones, Temporizador, anulación temporal, Antihielo, bloqueo de teclado, cambio automático verano/invierno, optimización ITCS, calibración de sonda
Programación	9 programas preestablecidos (P1-P9) y 4 programas de usuario (U1-U4)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar líquidos ni productos abrasivos
Seguridad	Desconectar la alimentación antes de cualquier intervención; instalación por personal cualificado; respetar la norma NF C15-100; aparato no estanco

Preguntas frecuentes - BT DPRF01 Watts

¿Cómo instalar las pilas en el termostato BT DPRF01?

Abra las dos trampillas laterales, inserte las pilas AAA LR03 respetando la polaridad indicada, luego cierre las trampillas. Retire la película protectora si está presente.

¿Cómo ajustar la hora y la fecha?

En la primera puesta en marcha, siga las instrucciones: ajuste las horas, minutos, día, mes, siglo y año con las teclas (-) y (+), confirme con OK. Para volver, mantenga presionada la tecla Edición (●) 2 segundos.

¿Cómo activar el modo vacaciones?

Desde el menú de modos, seleccione el modo Vacaciones. Ajuste el número de días (1 a 44) con (-) y (+), luego confirme con OK. El termostato pasará a Antihielo (consigna ajustable en el menú de usuario, parámetro 06).

¿Qué significa el indicador rojo parpadeante?

Un indicador rojo parpadeante indica un fallo de pilas o de sonda. Verifique las pilas y su polaridad, o controle la conexión de la sonda externa. El símbolo correspondiente parpadea en la pantalla.

¿Cómo bloquear el teclado?

Mantenga presionada la tecla Escape (→), luego presione la tecla Edición (●). Aparece el símbolo de bloqueo. Repita el procedimiento para desbloquear.

¿Cómo programar un ciclo semanal personalizado?

En el modo Programa, seleccione un programa de usuario (U1 a U4) con (-) y (+), luego presione Edición (●). Siga los pictogramas para ajustar los escalones (confort/ECO) en pasos de 30 minutos. Puede copiar el programa en los días siguientes.

¿Cómo calibrar la sonda ambiental?

Después de 1 día de funcionamiento con consigna estable, coloque un termómetro a 1,5 m del suelo. En el menú de usuario (parámetro 04), ingrese la temperatura leída con (-) y (+), confirme con OK. El mensaje 'YES' confirma la calibración.

¿Qué hacer si la calefacción no se enciende?

Verifique la alimentación del receptor, las conexiones, y asegúrese de que el termostato no esté en modo Parada (no protegido contra heladas). Verifique también la comunicación RF: distancia >50 cm de aparatos eléctricos, no fijar sobre metal o cobre.

¿Cómo activar el cambio automático de hora verano/invierno?

En el menú de usuario, parámetro 03 (dst), ajuste a YES para activar el cambio automático. Por defecto, está activado. Para desactivarlo, elija no.

¿Cuál es el alcance de la señal RF?

El alcance típico es de aproximadamente 30 metros en interiores, pero puede variar según los obstáculos. Para una inicialización, coloque el receptor a más de 1 metro del termostato. Evite las grandes superficies metálicas y los aparatos que emiten ondas (Wi-Fi, GSM).

MANUAL DE USUARIO BT DPRF01 Watts

GUIA DO UTILIZADOR PT

Antes de empezar a trabajar, el instalador debe leer detenidamente este manual de instalación y funcionamiento y asegurarse de comprender y cumplir todas las instrucciones contenidas en él.

- El termostato debe ser montado, operado y mantenido únicamente por personal especialmente instruido. El personal en el curso de formación sólo puede manejar el producto bajo la supervisión de un instalador con experiencia. Con sujeción a las condiciones anteriores, el fabricante asumirá la responsabilidad por el equipo según lo determinado por las disposiciones legales.

- Todas las instrucciones en este manual de instalación y operación deben observarse cuando se trabaja con el controlador. Toda otra aplicación se considera no conforme a las disposiciones. El fabricante no responderá en caso de uso inapropiado del control. Por motivos de seguridad, no se permiten modificaciones o transformaciones. El mantenimiento sólo puede ser realizado por talleres de servicio aprobados por el fabricante.

94

95

96

- La funcionalidad del controlador depende del modelo y el equipo. Este folleto de instalación es parte del producto y debe observarse.

APLICACIÓN

- Los termostatos de la serie "BT" están desarrollados para controlar y gestionar todo tipo de instalaciones de calefacción.

- Los controladores se han diseñado para su utilización en espacios residenciales, salas de oficinas y centros industriales.

Verifique que la instalación satisfaga las normas existentes antes del funcionamiento para garantizar un uso correcto de la instalación.

INSTRUCCIONES DE SEGURIDAD

Antes de comenzar a trabajar, desconecte el suministro eléctrico.

- Todo el trabajo de instalación y cableado relativo al termostato debe realizarse sólo en estado desenergizado. El dispositivo debe ser conectado y puesto en servicio únicamente por personal competente. Asegúrese de cumplir las normas de seguridad vigentes.

97

- Los termostatos no son a prueba de salpicaduras ni inmersión. Por tanto, deben montarse en un lugar seco. - No intercambie las conexiones de los sensores y las conexiones de 230V bajo ninguna circunstancia. El intercambio de esas conexiones podría entrañar un peligro para la vida por descarga eléctrica o la destrucción del dispositivo y los sensores conectados y otros aparatos.

98

Índice

1	Presentación....100
1.1	Teclado....102
1.2	Pantalla y LED....103
2	Primera instalación....106
2.1	Instalación de las pilas....106
2.2	Ajuste de la hora y la fecha....106
2.3	Instalación RF....108
2.4	Inicio....111
3	Definición del modo de funcionamiento....113
3.1	Modo manual Confort....114
3.2	Modo manual, Reducido....114
3.3	Modo de DESCONEXIÓN....114
3.4	Modo automático....115
3.5	Modo de programa....116
3.6	Modo Vacaciones....127
3.7	Modo Temporizador....128
4	Función especial....129
4.1	Función Bloqueo de teclado....129
4.2	Información....130
5	Menú de parámetros....131
6	Características técnicas....137
7	Resolución de problemas....139

99

1 Presentación

Termostato electrónico programable con pantalla LCD especialmente diseñado para controlar diferentes tipos de sistemas de calefacción.

100

Será su mejor aliado para optimizar su consumo de energía y aumentar su comodidad.

• Diseño moderno con material suave al tacto.
• Cableado e instalación sencillos.
• "Función sencilla de creación de" programas.
• Programable semanalmente en intervalos de 30 minutos.
• Función de neutralización de control temporal.
• Función anticongelante.
• Función de vacaciones o recepción.
• Memoria EEPROM no volátil.
• 2 pilas AAA para 2 años de funcionamiento.
• Salida de 2 cables para una posibilidad máxima de uso.
• 2 menús de parámetros (Usuario e Instalador)

Opcional

- Sensor externo con varias posibilidades de regulación. (Suelo, combinado...)

101

1.1 Teclado

Tecla de navegación izquierda (◀)
Tecla de navegación derecha (▶)
Tecla Escape (→)
Tecla de edición (●)

102

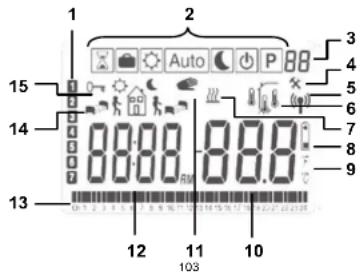

1.2 Pantalla y LED

Color rojo permanente (cuando la retroiluminación está encendida): Demanda de calefacción

Color verde parpadeante: se requiere su

validación

Color rojo parpadeante: Error en sensor o pilas

2 Primera instalación

Esta sección le guiará para ajustar su termostato por primera vez.

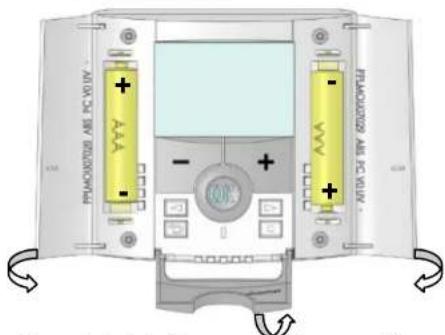

2.1 Instalación de las pilas

- Abra las dos cubiertas laterales e introduzca las 2 pilas alcalinas AAA suministradas (o retire la pequeña tira adhesiva de protección si las pilas ya se encuentran en el compartimento)

- Cierre las dos cubiertas laterales

- Ahora su termostato le propondrá ajustar la hora y la fecha actuales.

2.2 Ajuste de la hora y la fecha

Cada vez que un valor parpadea, puede ajustarlo con las teclas (-) y (+), una vez elegido el valor, validelo con la tecla (OK). El termostato pasará automáticamente al siguiente valor. Nota: puede regresar siempre al valor anterior pulsando la tecla Escape (→).

1. Día actual de la semana
2. Menú del modo de funcionamiento (el modo activo se muestra en un recuadro).
3. Número de programa o número de parámetro si se muestra "4".
4. Menú de parámetros de instalación.
5. Logotipo de transmisión RF
6. Tipo de sensor utilizado y temperatura mostrada.
7. Indicación de demanda de calefacción.
8. Indicador de nivel bajo de pilas.
9. Indicador de unidades °C o °F

Orden en forma de lista de los ajustes de hora y fecha:

Hora y día;

Ajuste de las horas,

Ajuste de los minutos

Ajuste del día (1 = lunes)

Fecha:

Ajuste del número de día

Ajuste del número de mes (01 a 12)

Ajuste del año (siglo)

Ajuste del año

A continuación, aparece el mensaje "Guardar" y el LED verde parpadeante, pulse (OK) para validar la hora y la fecha ajustadas.

Siempre puede acceder a los ajustes de hora y fecha manteniendo pulsado la tecla de (●) edición durante 2 segundos en los modos de funcionamiento normales.

1. Temperatura de ajuste o medida si se muestra "5". Valor de parámetro si se muestra "4".
2. Función de neutralización de control activada o función "ITCS" si parpadea.
3. Tiempo o nombre del parámetro si se muestra "4".
4. Programa del día actual (la barra de tiempo actual parpadea)
5. Pictograma para creación de programa, estado del programa en modo de funcionamiento normal.
6. Indicador de candado

2.3 Instalación RF

• En primer lugar, para configurar su termostato con el receptor, debe fijar su receptor en modo « RF init ». (consulte el folleto del receptor para ello, sólo son compatibles los receptores RF del mismo rango)
• Ahora, en el termostato mantenga pulsada la tecla de edición (●) durante 10 s, a continuación debe mostrarse el parámetro « ini ».

El termostato enviará ahora la señal de configuración de radio al receptor.

- En el receptor, compruebe la buena recepción (normalmente se muestra por una LED verde parpadeante). Una vez realizada la configuración

entre el receptor y el termostato, pulse la tecla Escape (→) para regresar a la pantalla principal.

- Ahora puede comprobar la distancia RF, vaya a la sala que debe regularse. Coloque su termostato en la posición final (en la pared o mesa...), luego fije el termostato en el modo Confort (posición de temperatura de ajuste 37° C). Cierre la puerta y vaya al receptor para comprobar si se ha recibido el nuevo estado del termostato. (El calentamiento se indica normalmente con un LED rojo).

- Ahora vuelva al termostato y apáguelo.

Compruebe nuevamente el receptor para ver si también se ha apagado (el LED rojo debe estar apagado)

o Si las señales RF se recibieron correctamente, ajuste como desee su temperatura de ajuste.

109

Nota:

08:00

23:00

Puede personalizar su programa como desee, véase la siguiente parte "Definición del modo de funcionamiento" capítulo "Programa" para más información.

En cualquier momento, cuando la retroiluminación esté apagada, pulse la tecla (OK) para encender la retroiluminación, y luego pulse nuevamente la tecla (OK) para mostrar la temperatura de ajuste actual.

112

o Si las señales RF no se recibieron correctamente, compruebe la instalación (posición del receptor, distancia...)

* Para simplificar la instalación será mejor tener el termostato cerca del receptor durante el modo de configuración. (Debe respetarse una distancia mínima de > 1 metro)

110

3 Definición del modo de funcionamiento

¿Cómo modificar el modo de funcionamiento?

- Abra la pequeña cubierta central para acceder a las teclas de navegación (◀) o (▶).

- Ahora puede pulsar estas teclas para mostrar la línea del modo de funcionamiento. Mueva el cursor de recuadro sobre el modo de trabajo deseado y pulse (OK) para acceder al modo de funcionamiento elegido.

113

2.4 Inicio

El termostato está ahora preparado para funcionar. El modo de funcionamiento predeterminado será automático con un programa estándar incorporado "P1".

Lunes a Viernes

Sábado y Domingo

111

3.1 Modo manual Confort

Modo de funcionamiento manual, la temperatura de ajuste confort se seguirá todo el tiempo. Al pulsar las teclas (-) o (+), la temperatura de ajuste confort comienza a parpadear y puede ajustarse.

3.2

Modo manual, Reducido

Modo de funcionamiento manual, la temperatura de ajuste reducida se seguirá todo el tiempo. Al pulsar las teclas (-) o (+), la temperatura de ajuste reducida comienza a parpadear y puede ajustarse.

3.3

Modo de DESCONEXIÓN

Utilice este modo si necesita desactivar su instalación.

114

Tenga cuidado:

En este modo su instalación puede congelarse.

- En cualquier momento, cuando la pantalla está apagada, pulse la tecla (Ok) para mostrar durante unos segundos la temperatura y la hora actuales. - Para reiniciar su instalación, utilice las teclas de navegación (◀) o (▶).

3.4 Modo automático

En este modo, el termostato seguirá el programa elegido (integrado o personalizado) según la hora real y las temperaturas de ajuste Confort o Reducida.

Se puede cancelar fácilmente, hasta el siguiente paso del programa, la temperatura actual del programa modificando el valor con (-) o (+). La temperatura de ajuste parpadeará.

115

- Utilice las teclas de navegación (◀) o (▶) para cambiar el día del programa mostrado.

- Pulse la tecla (OK) para confirmar su elección y regresar a la pantalla principal (en modo AUTO)

Si elige uno de los programas de usuario U1 a U4.

anteriores puede elegir el programa, verlo, pero también puede personalizarlo.

Ajuste predeterminado: U1, U2, U3, U4 = Confort toda la semana

- Pulse la tecla de edición (●) para personalizar un programa de usuario.

118

El pequeño logotipo de la mano ¿e mostrará cuando la función de neutralización de control está activa.

Si el logotipo de la mano 14padea, entonces ITCS está en marcha.

Cuando se accede al modo de programa, la primera acción es elegir el número de programa con las teclas (-) o (+).

116

Símbolos y explicación para creación de programas:

Primer paso del día ( Temp. Confort) La hora de activación debe ajustarse.

Paso intermedio del día (Temp. reducida) La hora de salida debe ajustarse

Paso intermedio del día ( Temp. Confort) La hora de regreso debe ajustarse

Último paso del día (temp. reducida) La hora de desactivación debe ajustarse

- El paso del programa es 30 minutos

119

Puede elegir entre un programa incorporado P1 a P9 o un programa de usuario U1 a U4.

Si elige un programa incorporado P1 a P9, sólo puede ver y elegir el programa.

P1: Mañana, Tarde y Fin de semana

P2: Mañana, Mediodía, Tarde y Fin de semana

P3: Día y Fin de semana

P4: Tarde y Fin de semana

P5: Mañana, Tarde (Baño)

P6: Mañana, primeras horas de la tarde y Fin de semana

P7: 7H - 19H (Oficina)

P8: 8H - 19H & Sábado (Tienda)

P9: Fin de semana (Segunda casa)

(Consulte las partes del anexo para ver una descripción completa del programa incorporado)

117

- Cada vez que parpadea un valor o un icono, se le invita a realizar una selección con las teclas (-) o (+), una vez realizada la selección, pulse la tecla (OK) para ir al siguiente paso.

- La creación de programas comenzará siempre con el día 1 (Lunes).

Una vez pulsada la tecla (●), aparecerá la siguiente pantalla:

Ahora se le invita a ajustar la hora del primer paso del programa con (-) o (+),

120

Pulse (OK) para validar e ir al siguiente paso.

Ahora se le invita a elegir el tipo del paso siguiente del programa (iconos parpadeantes), pueden realizarse 2 selecciones:
- La 1 ^° selección es elegir el icono de desactivación. (Final del día)

121

- La 2º selección es elegir los iconos de salida para añadir otro paso al programa durante el día. Una vez realizada la selección, pulse (OK) para validar y puede ajustar la hora de este paso con (-) o (+).

Pulse (OK) para validar y finalizar la edición del primer día.

Ahora puede elegir copiar el programa recién creado para días sucesivos.

124

- La 2' selección es elegir el icono de salida, para añadir un paso al programa durante el día. Una vez realizada la selección, pulse (OK) para validar. A continuación, puede ajustar la hora del paso con (-) o (+).

Cuando la hora del paso está ajustada, pulse (OK) para ir al siguiente paso.

122

Modifique la selección "SI" o "no" con (-) o (+) y valide su selección con (OK).

- Si selecciona "no", se le invitará a crear un programa para Martes (repita el método anterior para crearlo).

- Si selecciona "Si", tendrá la posibilidad de copiar el programa para el día siguiente (el martes, el miércoles... hasta el último día de la semana (7 domingo).

Si pulsa (OK) en el último día (7 domingo) se le invitará a "GUARDAR" su programa.

125

Se le invitará directamente a ajustar con (-) o (+) la hora del paso de regreso.

Pulse (OK) para validar e ir al siguiente paso.

Una vez más, se le invita a elegir el tipo del paso siguiente del programa (iconos parpadeantes), Pueden realizarse 2 selecciones:
- La 1ª selección es elegir los iconos de desactivación. (Final del día)

123

A continuación, aparece el mensaje "Guardar" y el LED verde parpadeante:

Pulse la tecla (OK) para guardar su programa y volver al modo de funcionamiento AUTOMÁTICO siguiendo su programa de usuario.
Pulse la tecla Escape (▶) para borrar los cambios de su programa de usuario y volver al modo de funcionamiento.

126

3.6

Modo

Vacacio

El modo Vacaciones le permite fijar la temperatura anticongelante para un número determinado de días

• Puede ajustar la duración en día "d" con (-) o (+), pulse (OK) para comenzar. (Ajustable de 1 a 99 días)
• La temperatura de ajuste anticongelante es fija y puede ajustarse en el menú de parámetros número 06 'HG', véase el capítulo 6. (Valor predeterminado 10º C)

El logotipo 📄 parpadeará y el número de días restantes se muestra hasta el final del periodo.

Si desea detener la función Vacaciones antes del fin, fije el periodo de duración en "no" con la tecla (-).

127

- Repita el mismo procedimiento para desbloquear el teclado.

4.2 Información

Con esta función puede ver rápidamente todas las temperaturas actuales de los sensores de sonda conectados a su termostato (sensor de suelo, externo o exterior) mediante varias pulsaciones de la tecla Escape (→). Esta "Función de desplazamiento" sólo está disponible en la pantalla principal.

Puede ver:

• La temperatura de ajuste actual seguida por el termostato.
• La temperatura ambiental
• Si hay conectado un sensor externo:
  La temperatura del suelo si se utiliza como sensor de suelo.
  La temperatura externa si se utiliza como sensor externo.

130

3.7

Modo

Temporizador

El modo Temporizador le permite ajustar la temperatura y la duración para un momento especial.

Esta función puede utilizarse cuando usted permanece en casa varios días o si desea cancelar el programa durante un cierto tiempo (recepción...)
- Primero puede ajustar la duración en horas "H" si ésta es inferior a 24H, luego en día "d" con (-) o (+), pulse (OK) para validar. (Ajustable de 1 hora a 99 días)
- En un segundo momento, puede ajustar la temperatura de ajuste deseada con (-) o (+), pulse (OK) para iniciar la función. (Valor predeterminado 22°C)

128

Si el parámetro "Sens" está fijado en "Aire", el sor exterior se utilizará como un sensor de peratura externo

5 Menú de parámetros

Su termostato tiene un menú de parámetros; para acceder a este menú, mantenga pulsada la tecla de edición (●) durante 5 segundos. El menú de parámetros aparecerá y se mostrará la primera pantalla de parámetros:

131

El logotipo parpadeará y el número de horas / días restantes se muestra hasta el final del periodo.

Si desea detener la función de temporizador es del final, fije el periodo de duración en "no" la tecla (-).

4 Función especial

4.1 Función Bloqueo de teclado 0— Utilice esta función para impedir cambios en sus ajustes (en una sala infantil, zona pública...)

• Para activar la función de bloqueo de teclas, mantenga pulsada primero la tecla Escape (●) y a continuación pulse simultáneamente la tecla de edición (●).
• El logotipo "0" se mostrará en la pantalla.

129

Ahora puede seleccionar un parámetro que debe ajustarse con las teclas de navegación (◀) o (▶), una vez elegido el parámetro, seleccione el valor con la tecla (OK), modifiquelo con (-) o (+) y confirme su ajuste con (OK).

Para salir del menú de parámetros, seleccione el parámetro « End » (Fin) y pulse (OK).

No	Valor predeterminado y otras posibilidades
00	RF INI: Configuración de radioEnvía la señal de enlace radiofónico para asignar este termostato RF a su receptor RF.También deberá ajustar simultáneamente el receptor en modo de comunicación por radio (en un receptor simple, mantenga pulsado el botón hasta que la luz verde se encienda, véase el folleto del receptor)
01	dEG: Unidad de las temperaturas mostradas°C Celsius°F Fahrenheit

132

02	__:__ Selección de la unidad del reloj 24H (24:00) 12H (12:00 AM /PM)
03	dst: Cambio de horario de verano - Verano <->InviernoSí cambio automático según la fecha.sin cambio automático del horario de verano.
04	Airc: Calibración de la sonda internaLa calibración debe realizarse después de 1 día detrabajo con la misma temperatura de ajuste según sedescribe a continuación:Cologue un termómetro en la sala a 1,5 metros dedistancia del suelo (como el termostato) y compruebela temperatura real en la sala después de 1 hora.Cuando acceda al parámetro de calibración, semostrará "no" a la derecha para indicar que no se harealizado una calibración.Para introducir el valor mostrado en el termómetro,utillice las teclas (-) o (+) para introducir el valor real. Acontinuación, pulse (Ok) para confirmar.

133

	Debería mostrarse el mensaje *Sí"; el valor se guardará en la memoria interna.Sí necesita borrar una calibración, pulse la teclaEscape (→) .El valor antiguo se borrará y el aparecerá el mensaje “no”.* Preste atención:Durante el paso completo de la calibración sólo debe emplearse el elemento calefactor accionado por el termostato.
05	Outc , AMbc , Flrc : Calibración de la sonda cableada externaMismo método de calibración que el descrito en el parámetro“04 AirC” anterior.
06	HG: Temperatura anticongelante utilizada en el modo VacacionesValor predeterminado 10°C.Utilice las teclas (-) o (+) para cambiar la temperatura de ajuste anticongelante. A continuación, pulse (Ok) para confirmar.

134

07

ITCS:SI, noEl Sistema Inteligente de Control de Temperatura(Intelligent Temperature Control System) activará su instalación con antelación (2 horas como máximo) para garantizar la temperatura deseada a la hora programada siguiendo su programa semanal.Este sistema de control automático funciona de la siguiente forma:Cuando inicia su termostato por primera vez, éste medirá el tiempo empleado por su instalación para alcanzar la temperatura fijada. El termostato volverá a medir ese tiempo en cada cambio de programa para compensar el cambio y la influencia de la temperatura externa. Ahora puede programar su termostato sin necesidad de ajustar la temperatura con antelación, ya que su termostato lo hace automáticamente por usted.

135

08	Clr ALL: Reposición al ajuste de fábricaMantenga pulsada la tecla (Ok) durante 10 segundos para reponer las temperaturas de puntos de ajuste y los parámetros de usuario en este menú con los ajustes predeterminados de fábrica. Los programas de usuario también se repondrán.* Preste atención:Asegúrese de tener todos los elementos necesarios para reconfigurar su instalación antes de utilizar esta función.
09	Versión de softwareVErs ____
10	End: Salir del menú de parámetrosPulse la tecla (OK) para salir del menú de parámetros de instalación y volver al funcionamiento normal.

6 Características técnicas

Ambiental:Temperatura defuncionamiento:Temperatura de envío yalmacenamiento:	0°C - 40°C-10°C a +50°C
Protección eléctricaCategoría deinstalaciónGrado de contaminación	IP30Clase II2
Precisión de temperaturamedida	0,1°C
Rango de temperatura deajusteConfort, ReducidaVacaciones (Anticongelante)Temporizador	5°C a 35°C en pasos de0,5°C10°C (ajustable)5°C a 35°C
Características de regulación	Banda proporcional (PWM2°C para ciclo de 10minutos) o histéresis de 0,5°C

Alimentación eléctricaTiempo de funcionamiento	2 pilas alcalinas AAA LR03de 1.5V~2 años
Elementos sensores:Interno y Externo (opcional)	NTC 10k a 25°C
Frecuencia de radio 868 MHz;	<10mW.
Versión de software	Se muestra en el menú de parámetros.Vers XXX
Normas y homologación:Su termostato ha sido diseñado para responder a las siguientes normas u otros documentos normativos:	EN 60730-1 : 2003EN 61000-6-1 : 2002EN 61000-6-3 : 2004EN 61000-4-2 : 2001EN300220-1/2EN301489-1/3R&TTE 1999/5/CEBaja tensión 2006/95/CECEM 2004/108/CE

136

138

7 Resolución de problemas

Mi BT DP-01 no se pone en funcionamiento
Problema de pilas	- Compruebe si la tira adheslva de protección en las pilas está retirada.- Compruebe la orientación de las pilas.- Compruebe la capacidad de las pilas
El LED de mi BT DP-01 parpadea en rojo
Problema en sensores	El logotipo parpadea (sensor ambiental)- Contacte con su instalador o vendedor.El logotipo parpadea (sensor de suelo)- Compruebe la conexión del sensor.- Desconecte el sensor y compruébelo con un ohmímetro (el valor debe ser de unos 10kohms)

139

El nivel de carga de las pilas es muy bajo	El logotipo parpadea (pilas)- Sustituya las pilas.
Mi BT DP-01 parece funcionar correctamente, pero la calefacción no
Salida	En el receptor:- compruebe la buena recepción de la señal RF- Compruebe las conexiones.- Compruebe la alimentación eléctrica del elemento calefactor.- Contacte con su instalador.
Comunicación RF	- Compruebe los siguientes puntos:- El receptor debe colocarse a una distancia mínima de 50 cm respecto a todos los demás materiales eléctricos o inalámbricos (GSM, Wi-Fi..)- El receptor no debe fijarse en una pleza metálica o demasiado cerca de tubos hidráulicos... (Cobre...)

140

MI BT DP-01 parece funcionar correctamente, pero la temperatura en la sala nunca fue acorde al programa.
Programa	- Compruebe el reloj.-¿La diferencia entre temperatura Confort y Reducida es demasiado alta?- ¿El paso en el programa es demasiado corto?- Contacte con su instalador para comprobar y ajustar los parámetros de regulación con su sistema de calefacción.

141

IMPORTANTE!

3.5 Modo de programa

P8: 8H - 19H e Sábado (Oficina)

06 'HG'; consulte o capítulo 6. (Valor predefinido 10 °C)

3.7 Modo de Temporizador

6 Características técnicas
