INSTRUKCJA OBSŁUGI BT DPRF01 Watts

Elektroniczny radiowy termostat 232-277

programowalny

IMPORTANT!

Przed rozpoczęciem prac, instalator powinien dokładnie przeczytać instrukcję montażu i obsługi oraz upewnić się, że wszystkie informacje w niej zawarte są rozumiane i przestrzegane.

• Termostat powinien być zamontowany i obsługiwany przez specjalnie przeszkolony personel. Osoby nieprzeszkolone mogą obsługiwać produkt tylko pod nadzorem doświadczonego montera. Odpowiedzialność producenta obejmuje tylko produkty używane zgodnie z powyższymi warunkami.
• Wszystkie informacje zawarte w niniejszej instrukcji montażu i obsługi, powinny być zachowane podczas pracy z termostatem. Wszelkie inne zastosowania poza opisanymi
  z instrukcji są niedozwołone. Producent nie ponosi odpowiedzialności w przypadku niekompetentnego korzystania z termostału. Wszelkie modyfikacje i zmiany nie są dozwolne ze względów bezpieczeństwa. Konserwacja urządzenia może być wykonywana tylko przez zatwierdzone przez producenta punkty serwisowe.
• Funkcje regulatora zależą od modelu i wyposażenia. Instrukcja jest częścią produktu i musi być przestrzegana.

232

ZASTOSOWANIE

• Termostaty z serii "BT" przeznaczone są do sterowania instalacjami grzewczymi.
• Regulatory zostały zaprojektowane do stosowania w pomieszczeniach mieszkalnych, biurowych i obiektach przemysłowych.
  W celu zapewnienia właściwego działania urządzeń, upewnij się przed montażem, że instalacja spełnia obowiązujące przepisy.

INSTRUKCJE BEZPIECZEŃSTWA

Przed rozpoczęciem pracy należy odłączyć zasilaniel!

• Wszystkie czynności instalacyjne związane
  z okablowaniem termostału muszą być przeprowadzone wyłącznie, gdy napięcie jest odłączone. Urządzenie powinno być podłączone i sprawdzone przez wykwalifikowany personel. Należy stosować się do obowiązujących przepisów bezpieczeństwa.
• Termostaty nie są wodoodpome, dlatego muszą być zamontowane w suchym miejscu.

233

234

Spis treści

1. Prezentacja....236
   1.1 Klawiatura 238
   1.2 Wyświetlacz i wskaźniki LED 239
2. Pierwsza instalacja 242
   2.1 Instalacja baterii 242
   2.2 Ustawianie czasu i daty 242
   2.3 RF Instalacja radiowa 244 2.3 Uruchemianja 247
   2.3 Oruchomienie 247 3 Definigwania troby pracy 249
3. Delmiowanie trybu pracy ...... 249 3.1 Regzny tryb "Komford" ...... 250
   3.1 Ręczny tryb "Koriont 250 3.2 Reczny tryb "Obniżony" 250
   3.2 Toch wydaczony "OFF" 251
   3.4 Tryb "Automatyczny" 252
   3.5 Tryb "Program" 253
   3.5 Tryb "Urlop" 264
   3.5 Tryb "Timer" 265
4. Funkcje specjalne 266
   4.1 Funkcja blokady klawiatury 266
   4.2 Informacje 267
5. Menu parametrów 268
6. Charakterystyka techniczna....274
7. Rozwiązywanie problemów....276

235

1. Prezentacja

PROMOTOR 4.0A PC HUW PROMOTOR 4.0A PC HUW

Termostat elektroniczny z wyświetlaczem LCD przeznaczony do sterowania różnymi rodzajami systemów grzewczych.

236

Termostat BT DP-RF-01 najlepszym partnerem do optymalizacji zużycia energii i zwiększenia komfortu pracy.

- Nowoczesne wykonanie z miękkiego w dotyku materiału.

- Okablowanie i uproszczona instalacja.

- Funkcja "łatwego tworzenia programów".

- Programowanie tygodniowe w cyklach co 30 min.

- Tymczasowa funkcja sterowania ręcznego

- Funkcia anty-zamarzaniowa

- Funkcja Urlop.

- Trwała pamięć - EEPROM.

- 2 baterie AAA na 2 lata działania.

- Wyjścia 2-przewodowe.

- 2 opcje ustawień parametrów ( użytkownika

i instalatora).

Opcjonalnie

- Zewnętrzny czujnik z kilkoma możliwości i regulacji ( podłoga, w połączeniu z ...).

237

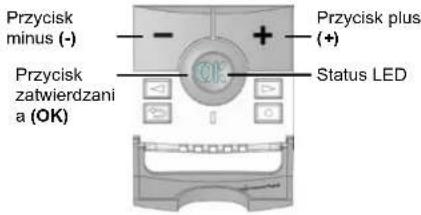

1.1 Klawiatura

Przycisk minus (-) Przycisk zatwierdzani a (OK) Przycisk plus (+) Status LED

Przycisk nawigacyjny "lewo" (◀)
Przycisk nawigacyjny "prawo" (▶)
Przycisk wyjścia (→)
Przycisk zmiany (●)

238

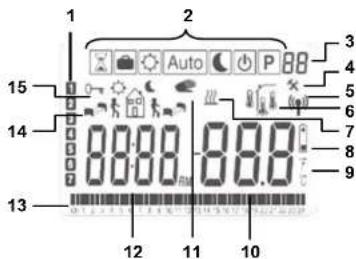

1.2 Wyświetlacz & LED

Stały kolor czerwony (przycisk jest podświetlony): Zapotrzebowanie na ciepło. Zielony błysk: Potrzebne jest zatwierdzenie. Czerwony błysk: Błąd czujnika lub baterii.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Auto P 8888 888

239

1. Aktualny dzień tygodnia.

2. Menu trybu pracy (aktywna funkcja jest obramowana).

3. Numer programu lub parametru (używany program lub parametr jest wyświetlany).

4. Ustawianie parametrów instalacji

5. Logo transmisji radiowej.

6. Wyświetlony typ używanego czujnika temperatury.

Regulacja => Wewnętrzny lub zewnętrzny czujnik temperatury otoczenia.

Regulacja => Czujnik temperatury podłogi.

Regulacja => Wewnętrzny czujnik z ograniczeniem temperatury podłogi.

Regulacja => Czujnik temperatury zewnętrznej.

240

1. Wskazanie zapotrzebowania na ciepło.
2. Wskaźnik poziomu zużycia baterii.
3. Wskaźnik jednostki temperatury °C lub °F
4. Ustawiana lub zmierzona temperatura jeśli aktywna jest pozycja „5”. Wartość parametru, jeśli aktywna jest pozycja “4”.
5. Jeśli symbol miga, została włączona tymczasowa funkcja sterowania ręcznego lub funkcja ITCS.
6. Czas lub oznaczenie parametru jeśli pozycja „4” jest aktywna.
7. Program na bieżący dzień (aktualny czas miga na pasku czasu).
8. Piktogram do tworzenia programu, (program pozostaje w normalnym trybie pracy).
9. Wskaźnik blokady klawiatury.

241

2.3 Instalacja radiowa RF

• Przede wszystkim, aby skonfigurować termostat z odbiornikiem, należy ustawić odbiornik
  w trybie «RF init»: (Proszę zapoznać się z ulotką odbiornika - tylko odbiornik RF o tym samym zakresie częstotliwości będzie kompatybilny).

- Przyciśnij i przytrzymaj przez 10s klawisz edycji termostatu (●), musi być wyświetlany parametr «ini».

Termostat wysyła teraz sygnał radiowy do odbiornika.

244

2. Pierwsza instalacja

Ten rozdział opisuje pierwsze ustawienie termostatu po instalacji.

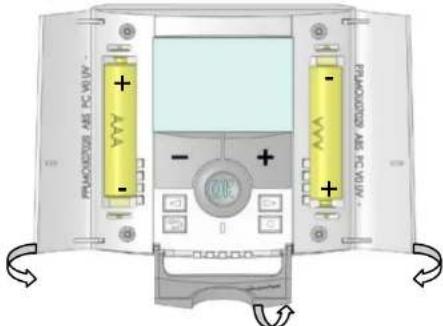

2.1 Instalacja baterii

• Otwórz dwie boczne pokrywy i włóż 2 dołączone baterie alkaliczne AAA (lub usuń małą naklejkę ochronną, jeśli baterie są już zainstalowane).
• Zamknij dwie boczne pokrywy,
• Teraz termostat zaproponuje dostosowanie aktualnego czasu i daty.

2.2 Ustawianie czasu i daty

Za każdym razem ustawiana wartość miga. Możesz ustawić ją używając klawiszy (-) i (+). Kiedy wybrana wartość jest ustawiona, zatwierdź ją za pomocą (OK). Termostat automatycznie przejdzie do następnej wartości.

Uwaga: zawsze możesz wrócić do poprzedniej wartości przez naciśnięcie klawisza wyjścia ( ).

242

- Sprawdź na odbiorniku akceptację wysłanego sygnału (zwykle jest on pokazany przez zieloną migającą diodę).

Po wykonaniu konfiguracji pomiędzy odbiornikiem i termostatem, należy nacisnąć klawisz wyjścia (→), aby powrócić do ekranu głównego.

- Teraz możesz sprawdzić zasięg radiowy, idź do pomieszczenia, którego ogrzewaniem będzie sterował termostat.

Umieść termostat w ostatecznej pozycji (montując na ścianie lub ustawiając w wyznaczonym miejscu), a następnie ustaw termostat w trybie „Komfort” (fabryczna, ...) nastawa temperatury to 37°C). Zamknij drzwi i przejdź do odbiornika, aby sprawdzić czy nowy status termostatu został odebrany (odebrany sygnał załączenia ogrzewania jest wskazywany przez czerwoną diodę LED odbiornika).

245

Lista nastaw czasu i daty:

Godzina i dzień:

Dostosowanie godzin.

Dostosowanie minut.

Dostosowanie dni (1 = poniedziałek).

Data:

Dostosowanie numeru dnia.

Dostosowanie numeru miesiąca (01 do 12)

Dostosowanie roku (4 cyfry)

Dostosowanie roku

Po ustawieniu wszystkich wartości pojawi się komunikat "Save" i zacznie migać zielona dioda LED. Naciśnij przycisk (OK), aby zatwierdzić ustawioną datę i godzinę.

Zawsze można wrócić do ustawień godziny i daty, naciskając i przytrzymując przez 2 sekundy klawisz edycji (●w normalnym trybie pracy.

243

• Teraz wróć do termostatu i wyłącz go. Sprawdź na odbiomiku ponownie, czy też jest wyłączony. (czerwona dioda LED musi być wyłączona).
• Jeżeli sygnały radiowe zostały odebrane poprawnie, należy dowolnie wyregulować ustawienie temperatury.
• Jeżeli sygnały radiowe nie zostały odebrane poprawnie, sprawdź instalację (położenie odbiornika, odległość ...).
  * Aby łatwiej przeprowadzić instalację, należy podczas konfiguracji trzymać termostat blisko odbiomika (minimalna odległość jaka musi być zachowana wynosi 1 metr).

246

2.4 Uruchomienie

Termostat jest gotowy do pracy.

Domyślnym trybem pracy będzie tryb automatyczny

Auto ze standardowo wbudowanym programem "P1".

Od poniedziałku do piątku

20°C 18°C 07:00 09:00 17:00 23:00

Sobota & niedziela

20°C 18°C 08:00 23:00

247

3.1 Ręczny tryb Komfort

Ręczny tryb pracy Komfort pozwala na zmianę ustawienia temperatury w dowolnie wybranym czasie.

Po naciśnięciu przycisku (-) lub (+), wskazanie nastawy temperatury zaczyna migać. Wartość nastawy temperatury może być dowolnie zmieniana przez dalsze odpowiednie naciskanie przycisków (-) lub (+).

3.2 Ręczny tryb Obniżenie

Tryb ten umożliwia zmianę nastawy temperatury (np. na okres nocny) bez zmiany nastaw trybu komfortowego. Pozwała na zmianę ustawienia temperatury w dowolnie wybranym czasie.

Po naciśnięciu przycisku (-) lub (+), wskazanie nastawy temperatury zaczyna migać. Wartość nastawy temperatury może być dowolnie zmieniana

Uwaga:

Możesz dowolnie dostosować swój program.

Aby uzyskać więcej informacji zobacz rozdział "definiowanie trybu pracy".

Aktualny etap programu Auto P1 Wybrany program

Aktualny czas

W każdej chwili, gdy podświetlenie jest wyłączone, możesz nacisnąć przycisk (OK), aby je włączyć, a następnie nacisnąć kolejny raz (OK), aby wyświetlić aktualne ustawienie temperatury.

248

przez dalsze odpowiednie naciskanie przycisków (-) lub (+).

3.3 Tryb OFF

Użyj tego trybu, jeśli chcesz wyłączyć sterowanie instalacji.

Bądź ostrożny:

W tym trybie instalacja grzewcza może zamarznąć.

- Gdy wyświetlacz jest wyłączony mamy możliwość podglądu aktualnej temperatury i czasu, przez naciśnięcie przycisku (OK). Spowoduje to kilkusekundową aktywizację wyświetlacza.

- Aby ponownie uruchomić sterowanie instalacji, należy użyć klawiszy nawigacyjnych (◀) lub (▶) i zmienić tryb pracy.

250

251

3. Definiowanie trybu pracy

Jak zmienić tryb pracy?

- Otwórz małą środkową pokrywę aby mieć dostęp do przycisków nawigacyjnych (◀) i (▶).

- Teraz możesz nacisnąć przyciski, aby wyświetlić menu trybu pracy.

Przesuń kursor ramki na żądany tryb pracy i naciśnij przycisk (OK), aby wprowadzić urządzenie w tryb, który wybrałeś.

249

3.4 Tryb Automatyczny Auto

W tym trybie termostat przestawi się na wybrany program (wbudowany lub użytkownika) zgodnie z aktualnym czasem, oraz z ustawieniami temperatur w trybach Komfort i Obniżenie.

Można łatwo zmienić, aktualną temperaturę programu poprzez zmianę wartości za pomocą przycisków (-) lub (+).

Zmiana obowiązuje aż do nastąpienia kolejnego etapu program.

Ustawiana temperatura zacznie migać.

Gdy funkcja sterowania ręcznego jest aktywna będzie wyświetlane małe logo.

Jeśli logo 📄 miga, oznacza to, że ITCS (inteligentny system kontroli temperatury) został uruchomiony.

252

3.5 Tryb Program

Bieżący dzień Program dnia PPI Wybrany program

Po wejściu w tryb Program pierwszą operacją jest wybranie za pomocą (-) lub (+) numeru programu.

Możesz wybierać między wbudowanymi programami P1 - P9 lub między programami użytkownika U1 - U4.

253

Środkowy etap dnia ( temp. Komfort).

Należy ustawić godziny, w których wracasz do domu.

Ostatni etap dnia (temp. Obniżona).

Godziny snu muszą zostać ustawione.

- Możliwość ustawiania etapów dnia co 30 minut.

- Za każdym razem kiedy wartość lub ikona miga jesteś proszony o dokonanie wyboru za pomocą klawiszy (-) lub (+).

Naciśnij (OK) aby zatwierdzić wybór oraz przejść do następnego etapu.

- Tworzenie programu zawsze rozpoczyna się od dnia „1” (poniedziałek).

256

Jeśli wybrałeś wbudowany program: P1 - P9, Możesz tylko zobaczyć i wybrać program.

P1: Rano, wieczór i weekend;

P2: Rano, południe, wieczór i weekend;

P3: Dzień i weekend;

P4: Wieczór i weekend;

P5: Rano, wieczór (łazienka);

P6: Rano, po południu i weekend;

P7: 7H - 19H (biuro);

P8: 8H - 19H i sobota (sklep);

P9: Weekend (alternatywny dom).

(Aby zobaczyć pełny opis programów wbudowanych patrz w załączonym aneksie).

- Użyj klawiszy nawigacyjnych (◀) lub (▶), aby zmienić wyświetlany dzienny program.

- Naciśnij przycisk (OK) aby zatwierdzić wybór i wrócić do głównego ekranu (w trybie AUTO).

254

Po naciśnięciu przycisku (●), pojawi się następujący komunikat:

Teraz jesteś proszony o zmianę za pomocą klawiszy (-) lub (+), godzin pierwszego etapu danego programu.

Naciśnij (OK) aby zatwierdzić i przejść do następnego kroku.

257

Jeśli wybierzesz program użytkownika U1 - U4.

Możesz tak jak powyżej wybrać program, zobaczyć go, ale możesz również go dostosować.

Ustawienia domyślne:

U1, U2, U3, U4 = Komfort przez cały tydzień

- Aby dostosować program użytkownika, naciśnij klawisz edycji (●) .

Symbole i objaśnienia do tworzenia programu:

y etap dnia ( temp. Komfort).

Godziny pobudki muszą zostać ustawione.

Środkowy etap dnia (temp. Obniżona).

Należy ustawić godziny, w których opuszczasz dom.

255

Teraz zostaniesz proszony o wybór typu kolejnego etapu programu (migające ikony).

Możliwe są dwie opcje wyboru:

- 1 - możesz wybrać ikonę uśpienia. (Koniec dnia)

- 2 - możesz też dodać kolejny etap do programu w ciągu dnia. Należy wtedy wybrać ikonę „opuszczania domu”. Kiedy zmiany są gotowe, należy nacisnąć przycisk (OK), aby zatwierdzić.

Następnie za pomocą (-) lub (+), można dostosować godziny tego etapu.

258

Kiedy godziny zostaną ustawione naciśnij (OK) aby przejść do następnego kroku.

Zostaniesz poproszony o regulację bezpośrednio za pomocą (-) lub (+) godzin etapu „powrót do domu”.

259

Teraz możesz wybrać kopiowanie utworzonego programu na kolejne dni.

Zmień wybór "Yes" lub "no" za pomocą (-) lub (+) i zatwierdź swój wybór naciskając (OK).

- Jeśli wybierzesz "no", zostaniesz poproszony do stworzenia programu na wtorek (powtórz poprzednią procedurę aby go stworzyć).

- Jeśli wybierzesz "Yes", będziesz miał możliwość skopiowania programu do następnego dnia (wtorek, środa, ... aż do ostatniego dnia tygodnia (7 niedziela).

262

Naciśnij (OK) aby zatwierdzić i przejść do następnego kroku.

Teraz jesteś ponownie proszony o wybór typu kolejnego etapu programu (migające ikony).

260

Po naciśnięciu przycisku (OK) na ostatnim dniu (7 niedziela) zostaniesz poproszony o zapisanie Twojego programu.

Pojawi się komunikat "Save" i zacznie migać zielona dioda LED:

Naciśnij klawisz (OK) aby zapisać Twój program i powrócić do trybu AUTO. Twój program użytkownika zostanie uruchomiony. Naciśnij klawisz wyjścia (→), aby usunąć zmiany programu użytkownika i wrócić do trybu pracy.

263

Możliwe są dwie opcje wyboru:

- 1 - możesz wybrać ikonę uśpienia. (Koniec dnia),

- 2 – możesz też dodać inny etap do programu w ciągu dnia. Należy wtedy wybrać ikonę „opuszczania domu”.

Kiedy zmiany są gotowe, należy nacisnąć przycisk (OK), aby zatwierdzić.

Następnie za pomocą (-) lub (+), można dostosować godziny tego etapu.

Naciśnij (OK) aby zatwierdzić i zakończyć edycję pierwszego dnia.

261

3.6 Tryb Urlop

Tryb wakacyjny pozwala ustawić funkcję antyzamarzania dla wybranej liczby dni.

- Można ustawić czas trwania w dniach "d" za pomocą przycisków (-) lub (+), naciśnij przycisk (OK), aby rozpocząć. (Wybór w zakresie od 1 do 99 dni).

- Fabryczna nastawa temperatury w tym trybie jest określona, ale może być zmieniona w ustawieniach parametrów, patrz rozdział 6 (tabelka poniżej). (Wartość domyślna 10°C).

Logo ⚙ będzie błyskać a liczba dni pozostałych do końca okresu będzie wyświetlana.

264

Jeśli chcesz zatrzymać funkcję „Holiday” przed końcem ustawionego okresu, zmień czas trwania na wartość "no" używając przycisku (-).

3.7 Tryb timera

Tryb timera pozwala na ustawienie, temperatury i czasu jej trwania.

Funkcja ta może być używana, gdy pozostajesz w domu na kilka dni, lub jeśli chcesz na określony czas zmienić ustawiony program.

- Ustaw czas obowiązywania nastawy w godzinach "H"- jeśli wybrany okres czasu jest krótszy niż 24H. Jeśli jest on dłuższy wprowadź również nastawę w dniach "d" za pomocą (-) lub (+). Naciśnij przycisk (OK), aby zatwierdzić. (regulacja od 1 godziny do 99 dni).

265

Temperaturę podłogi, gdy jest używany czujnik podłogi.

Temperaturę na zewnątrz, jeśli jest używany czujnik zewnętrzny.

Jeśli parametr "Sens" jest ustawiony na "Air", czujnik zewnętrzny zostanie użyty jako czujnik temperatury zewnętrznej.

5. Menu parametrów

Termostat posiada możliwość zmiany ustawienia parametrów. Aby wprowadzić zmiany w ustawieniach, naciśnij i przytrzymaj klawisz edycja (●) przez 5 sek. Następnie pojawi się menu parametrów i na ekranie zostanie wyświetlony pierwszy parametr.

268

- Następnie ustaw żądaną temperaturę za pomocą (-) lub (+), następnie naciśnij przycisk (OK), aby uruchomić funkcję. (Wartość domyślna 22°C).

Logo ⚫ będzie migać a liczba godzin / dni pozostałych do końca okresu będzie wyświetlana.

Jeśli chcesz zatrzymać funkcję „Timera” przed końcem ustawionego okresu, zmień czas trwania na wartość "no" używając przycisku (-).

4. Funkcja specjalna.

4.1 Funkcja blokady klawiatury

Użyj tej funkcji, aby zapobiec przypadkowej zmianie ustawień (w pokoju dziecka, miejsce publiczne ...).

- Aby włączyć funkcję blokady klawiatury, naciśnij najpierw przycisk powrotu (→), a następnie naciśnij jednocześnie klawisz edycji (●).

266

Teraz za pomocą przycisków (◀) lub (▶) możesz wybrać parametr, który ma być zmieniony. Zatwierdź wybór parametru przyciskiem (OK), lub zmodyfikuj go za pomocą (-) lub (+) i zatwierdź zmianę naciskając ponownie (OK).

Aby wyjść z ustawień parametrów, należy wybrać parametr «End» i nacisnąć przycisk (OK).

Lista parametrów przedstawiona jest na kolejnych stronach.

269

• Logo 0— będzie wyświetlane na ekranie.
• Aby odblokować klawiaturę, powtórz tę samą procedurę.

4.2 Informacja

Dzięki tej funkcji można szybko wyświetlić wszystkie aktualne temperatury z czujników podłączonych do termostatu (czujnik podłogowy, zewnętrzny lub czujnik wewnętrzny). Uruchamiamy ją przez kilka naciśnieć na przycisk wyjścia (→). "Funkcja przewijania" jest dostępna tylko w ekranie głównym.

Można zobaczyć:

• Bieżącą nastawę temperatury na termostacie
• Temperature otoczenia
• Jeśli czujnik zewnętrzny jest podłączony:

267

N°	Wartość domyślna & inne możliwości
00	RF INI: Konfiguracja radiowa.Wysyłanie sygnału radiowego, aby przypisać dany termostat RF do jego odbiornika RF.Jednocześnie musisz ustawić odbiornik w trybie konfiguracji radiowej (na prostym odbiorniku należy nacisnąć i przytrzymaj przycisk - zapali się zielona dioda, patrz ulotka odbiomika).
01	deg: Wyświetlana jednostka temperatury.°C Celsius°F Fahrenheit
02	—:_ Wybór wyświetlania zegara.24H(24:00)12H(12:00 AM /PM)
03	dst: Letnia zmiana czasu Lato<->ZImaYES włączona automatyczna zmiana według daty.no automatyczna zmiana czasu wyłączona.
04	AirC: Kalibracja sondy wewnętrznej.Kalibracji musi być wykonana po jednym dniu pracy od uruchomienia, z tymi samymi ustawleniami temperatury, zgodnie z następującym opisem:Umieść termometr w pokoju w odległość 1.5m od podłogi (jak termostat) i sprawdź rzeczywistą temperaturę w pokoju 1 godzinie.W przypadku gdy po wejściu do menu kalibracji 04, parametrem nastawionym jest "no"- to oznacza to brak nastawy kalibracyjnej.Aby wprowadzić wartość pokazaną na termometrze (nastawę kalibracyjna), użyj (-) lub (+). Następnie naciśnij przycisk (OK), aby zatwierdzić.Komunikat "Yes" powinien być wyświetlany; wartość zostanie zapisana w pamięci wewnętrznej.Jeśli trzeba usunąć nastawę kalibracyjną naciśnij przycisk wyjścia (→).Stara wartość zostanie skasowana i zostanie wyswietiony komunikat "no".* Zwróć uwagę:Podczas kompletnej kalibracji jedynym źródłem ciepła musi być sterowana przez termostat instalacja grzewcza.

271

05	OutC , AMbC , FlrC: Kalibracja zewnętrznej sondy przewodowej.Taka sama metoda kalibracji jak opisano w parametrze "04 AirC" powyżej.
06	HG: Przeciw zamarzanie - temperatura stosowana w trybie Urlop.Domyślna wartość 10°C.Użyj przycisków (+) lub (+) aby zmienić ustawienia wartości temperatury. Naciśnij (OK) żeby zatwierdzić.
07	ITCS: YES, noInteligentny system kontroli temperatury uakłynnia instalację z wyprzedzeniem (maksymalnie 2 godziny), aby zapewnić wymaganą temperaturę o zaprogramowanej w Twoim tygodniowym programie godzinie. System automatycznego sterowania pracuje w następujący sposób:Po uruchomianiu termostatu po raz pierwszy, będzie on mierzył czas potrzebny instalacji do osiągnięcia zadanej temperatury. Termostat będzie ponownie mierzył ten czas przy każdej zmianie programu lub przy zmianę temperatury zewnętrznej aby skompensować jej wpływ. Teraz można zaprogramować termostat bez konieczności dostosowania temperatury z wyprzedzeniem, ponieważ termostat robi to

272

	automatycznie za Ciebie.
08	Clr ALL: Reset do ustawień fabrycznych.Aby zresetować naciśnij i przytrzymaj klawisz (OK) przez 10s. Ustawienia temperatur i parametry użytkownika zostaną przywrócone do ustawień fabrycznych. Jednocześnie nastawy wprowadzone przez użytkownika zostaną zresetowane.* Zwróć uwage:Przed skorzystaniem z tej funkcji upewnii się, że posiadasz wszystkie niezbędne dane, aby ponownie skonfigurować system.
09	Wersja oprogramowania:VErS____
10	End: Wyjście z menu parametrów.Naciśnij przycisk (OK) aby wyjść z menu parametrów i powrócić do normalnej pracy.

273

1. Charakterystyka techniczna

Otoczenie:Temperatura pracy:Temperatura dostawy i przechowywania:	od 0°C do 40°Cod -10°C do +50°C
Klasa ochrony obudowy.Kategoria instalacjiStopień zanieczyszczenia	IP30Klasa II2
Dokładność mierzonej temperatury	0.1°C
Zakresy nastaw temperatur:Komfort, ObniżenieUrlop (Przeciw-zamarzanie)Timer	od 5°C do 35°C co 0,5°C10°C (regulowane)od 5°C do 35°C
Charakterystyka regulacji	Proporcjonalna (PWM2°C w cyklach 10min) lub histereza 0,5°C
ZasilanieCzas pracy	2 AAA LR03 1.5V Alkaiczne~2 lata

Opcjonalnie czujnik zewnętrzny	10k ohms przy 25°C
Częstotliwość radiowa	868 MHz, <10mW.
Wersja oprogramowania	Wersja oprogramowanła pokazana w ustawieniach parametrów:Vers xxx
Normy i homologacje:Termostat został zaprojektowany zgodnie z następującymi normami lub innymi dokumentami normatywnymi;	EN 60730-1 : 2003EN 61000-6-1 : 2002EN 61000-6-3 : 2004EN 61000-4-2 : 2001EN300220-1/2EN301489-1/3R&TTE 1999/5/ECDyrektywy:LVD 2006/95/CEEMC 2004/108/CE

275

1. Problemy i ich rozwiązywanie

My BT DPRF-01 nie uruchamia się
Problem baterii	- Sprawdź czy ochronna naklejka została usunięta z baterii. - Sprawdź biegunowość baterii. - Sprawdź pojemność baterii.
Dioda Led na moim BT DRF-01, miga na czerwono.
Problemy z czujnikiem
Poziom baterii jest zbyt niski	Logo miga (baterie) - Wymień baterie.

276

BT DPRF-01 - wygląda że działa normalnie ale ogrzewanie nie działa poprawnie.
Na wyjściu	Na odbiorniku:- Sprawdź poprawność odbioru sygnału radiowego.- Sprawdź połączenia.- Sprawdź zasilanie źródła ciepła.- Skontaktuj się z instalatorem.
RF Komunikacja radiowa	Sprawdź następujące punkty :- Odbiornik należy umieścić w odległości co najmniej 50 cm od innych urządzeń elektrycznych lub bezprzewodowych (GSM, Wi-Fi.)- Odbiornik nie powinien być montowany na elementach metalowych oraz w pobliżu przewodów hydraulicznych.
BT DRPF-01 wygląda że działa poprawnie ale temperatura w pokoju nigdy nie była zgodna z ustawieniami temperatury.
Program	- Spróbuj skalibrować termostat (ustawienia parametru użytkownika 04)- Skontaktuj się z instalatorem, aby sprawdzić i dostosować parametry do Twojej instalacji grzewczej.

277
