Type de produit	Amplificateur pour guitare électrique
Marque	Fender
Modèle	FM15 DSP
Puissance de sortie	15 W efficaces dans 8 ohms
Traitement DSP	15 effets et 16 types d'amplificateurs
Canaux	2 canaux indépendants avec réglages séparés
Entrées	1 entrée guitare (Jack 6,35 mm), 1 entrée auxiliaire (RCA)
Sorties	1 sortie casque (Jack 6,35 mm stéréo/mono, coupe le haut-parleur interne)
Contrôles	Volume canal 1, Gain canal 2, Volume canal 2, Sélecteur de type d'ampli, Graves/Médiums/Aigus, Sélecteur d'effet, Sélecteur de canal
Alimentation	Consommation 38 W, tensions disponibles : 100 V, 120 V, 220-240 V (fusibles adaptés)
Dimensions (HxLxP)	31,7 cm x 33,6 cm x 18,4 cm
Poids	6,3 kg
Matériau du boîtier	Bois et toile (type Fender traditionnel)
Sécurité	Mise à la terre obligatoire, ventilation arrière (15 cm de dégagement), ne pas exposer à l'humidité
Entretien	Débrancher avant nettoyage, utiliser un chiffon humide, sécher complètement avant remise sous tension
Réparabilité	Aucune pièce interne remplaçable par l'utilisateur ; confier à un technicien qualifié
Accessoires fournis	Cordon secteur

FOIRE AUX QUESTIONS - FM15 DSP FENDER

Comment brancher ma guitare sur le FM15 DSP ?

Branchez votre guitare dans la prise INPUT (Jack 6,35 mm) située sur la face avant. Utilisez un câble jack standard.

Comment changer de canal ?

Appuyez sur le bouton CH SELECT pour basculer entre le canal 1 (son clair) et le canal 2 (son saturé). Les réglages sont indépendants.

Comment utiliser les effets DSP ?

Utilisez le sélecteur FX SELECT pour choisir parmi 15 effets : Delay, Reverb, Chorus, Flange, Tremolo. Chaque effet a plusieurs variantes (ex: Delay 1, 2, 3).

Comment régler le son pour un style métal ?

Sélectionnez le canal 2, choisissez le type d'ampli METAL (1 ou 2) avec le sélecteur AMP TYPE. Ajustez le GAIN pour plus de distorsion et utilisez l'égaliseur (TREBLE, MIDDLE, BASS) pour sculpter le son.

Puis-je brancher un casque sur le FM15 DSP ?

Oui, branchez votre casque (Jack 6,35 mm stéréo ou mono) dans la prise HEADPHONES en face avant. Le haut-parleur interne est alors coupé pour une écoute silencieuse.

Comment brancher un lecteur MP3 ou une boîte à rythmes ?

Utilisez l'entrée AUX IN de type RCA (rouge et blanc) située en face avant. Branchez votre source audio et réglez son volume directement sur l'appareil externe.

Quelles sont les précautions de sécurité importantes ?

Ne pas exposer l'ampli à la pluie ou à l'humidité. Débranchez le cordon secteur avant de nettoyer. Laissez un espace d'au moins 15 cm à l'arrière pour la ventilation. Utilisez une prise avec mise à la terre.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil du secteur. Nettoyez l'extérieur avec un chiffon légèrement humide (eau uniquement). Attendez que l'appareil soit complètement sec avant de le rebrancher.

Que faire si l'ampli ne s'allume pas ?

Vérifiez que le cordon secteur est bien branché et que la prise murale fonctionne. Assurez-vous que l'interrupteur MARCHE/ARRÊT (face arrière) est en position ON. Si le problème persiste, contactez un technicien qualifié.

Puis-je utiliser l'ampli avec une guitare acoustique ?

Oui, sélectionnez le type d'ampli ACOUSTIC (1 ou 2) sur le canal 2 pour un son clair adapté aux guitares acoustiques équipées d'un micro. Le réglage de Gain est alors désactivé.

MODE D'EMPLOI FM15 DSP FENDER

Consignes de Sécurité Importantes

Ce symbole prévient l'utilisateur de tensions électriques dangereuses présentes dans l'appareil.

Ce symbole conseille à l'utilisateur de lire les instructions fournies pour éviter tout danger d'utilisation du produit.

ΔLisez, respectez et conservez les instructions. Respectez toutes les mises en garde.

ΔUtilisez uniquement le cordon secteur fourni. Utilisez une connexion secteur pourvue d'une mise à la terre. Veillez à ce que la tension secteur et la fréquence de votre zone géographique correspondent à celles indiquées sous la sérigraphie INPUT POWER située en face arrière.

ATTENTION : Pour éviter tout dommage, risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

ΔDéconnectez le cordon de la prise secteur avant de nettoyer l'extérieur de l'appareil (utilisez un tissu humide uniquement). Attendez que le produit soit complètement sec avant de le replacer sous tension.

Δ Veillez à laisser un vide d'au moins 15 cm derrière l'appareil pour assurer sa ventilation et son refroidissement.

ΔCe produit doit être éloigné des sources de chaleur comme les radiateurs, ou de toute autre source dégageant de la chaleur.

ΔSi ce produit est équipé d'une borne de terre, veillez à la conserver. Cette borne de terre assure votre protection. Si les prises murales ne sont pas équipées de la terre, contactez un électricien et faites les changer.

ΔProtégez le cordon secteur pour qu'il ne soit pas pincé ou pour éviter que les personnes marchent dessus.

ΔCe produit ne doit être utilisé qu'avec un chariot de transport ou un support préconisé par le fabricant.

ΔSi vous n'utilisez pas ce produit pendant longtemps ou en cas d'orage, débranchez le cordon du secteur.

ΔCe produit doit être réparé par un personnel qualifié lorsque : Le cordon ou l'embase secteur sont endommagés; Un objet ou un liquide s'est infiltré dans le produit; Le produit a été exposé à la pluie; Le produit ne semble pas fonctionner correctement ou dénote une baisse de performances; Le produit est tombé ou son boîtier a été endommagé

ΔNe pas projeter de liquides sur le produit. Ne pas poser de récipients contenant un liquide sur l'appareil.

ΔATTENTION : Ce produit ne contient aucune pièce pouvant être remplacée par l'utilisateur. Les réparations doivent être confiées à un personnel qualifié uniquement.

ΔLes amplificateurs Fender * peuvent produire des niveaux sonores très élevés pouvant causer des dommages à votre audition et à celle des tiers. Réglez le volume avec modération.

L'amplificateur FM15 DSP vous offre le célèbre son et les technologies DSP Fender® :

• 15 Watts dans 8 Ohms

• Traitement DSP (Digital Signal Processing) :

• 15 effets "FX"
  • 16 "TYPES" d'amplificateurs
  • 1 son clair classique Fender® (canal 1)

• 2 canaux — avec réglages et sons indépendants

• Changement de canal par poussoir
• Prise casque — permet le jeu isolé
• Entrée auxiliaire — connectez votre lecteur de MP3/CD, boîte à rythmes pour vous accompagner

Merci d'avoir choisi Fender®

— Son, Tradition et Innovation — depuis 1946

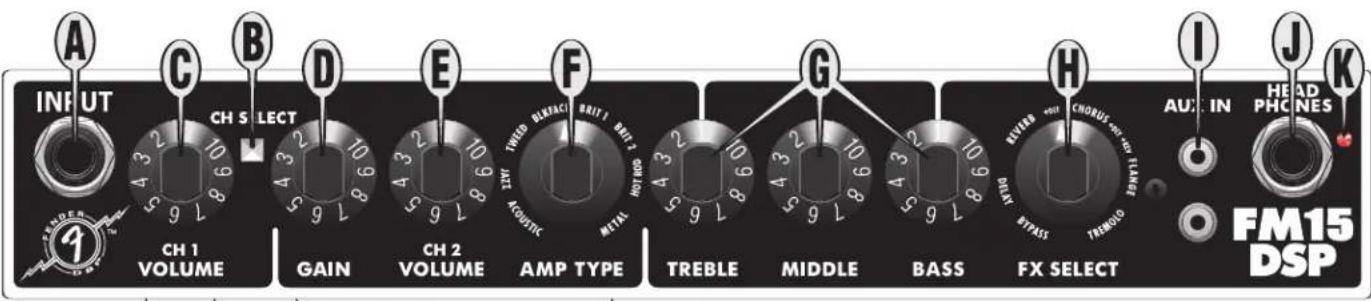

Functionss

Canal 1
Canal 2

A. INPUT - Connectez votre guitare à cette entrée.
B. CH SELECT - Appuyez pour changer de canal :

Canal 1

Canal 2

C. CH1 VOLUME - Règle le volume du canal1.
D. GAIN - Règle le taux de distorsion du canal 2 (sauf lorsque vous sélectionnez le type d'ampli Acoustic {F}).
E. CH2 VOLUME - Règle le volume du canal 2 après avoir réglé le Gain {D}.
F. AMP TYPE - Sélectionne le type d'amplificateur du canal 2 (voir en page suivante).
G. TREBLE/MIDDLE/BASS - Règle les fréquences basses/médiums/aiguës.
H. FX SELECT - Sélectionne l'effet utilisé par les deux canaux (voir en page suivante).
I. AUX IN - Connecteurs d'entrée permettant de brancher votre lecteur de MP3/CD ou une boîte à rythmes. Utilisez le réglage de volume de l'appareil externe pour régler le niveau de cette entrée. L'entrée Auxiliaire est au format "RCA".

J. HEADPHONES - Jack permettant la connexion d'un casque. Ce jack peut aussi être utilisé comme sortie ligne pour la connexion à l'entrée d'une console de mixage ou de tout autre équipement. Le haut-parleur interne du FM15 DSP est coupé lorsque vous utilisez ce Jack.

Le Jack casque accepte un Jack m mono ou stéréo.

K. LED POWER - Indique que l'ampli est sous tension.

Face arrière

L. EMBASE SECTEUR

Connectez le cordon secteur fourni à cette embase et vérifiez que la tension et la fréquence secteur de votre zone géographique correspondent aux indications portées sur la sérigraphie, en face arrière de

M. INTERRUPTEUR - Place l'amplificateur sous ou hors tension.

TYPE AMPLI
DESCRIPTION

ACOUSTIC	1	Ampli au son super clair avec le caractère d'un AcoustasonicTM. Parfait en Picking acoustique.
	2	Ampli au son super clair avec le caractère d'un AcoustasonicTM. Parfait en rythmique acoustique.
JAZZ	1	Amplificateur clair optimisé pour le Jazz avec le caractère d'un ampli Fender® Twin AmpTM.
	2	Son moins brillant avec un gain plus important et optimisé pour les styles de Jazz moderne.
TWEED	1	Son Vintage basé sur les premiers Fender® Tweed Champ®.
	2	Son Vintage basé sur les premiers Fender® Tweed Bassman®.
BLACKFACE	1	Son Vintage brillant, légèrement saturé basé sur les premiers Fender® Blackface.
	2	Son Vintage brillant et très saturé basé sur les premiers Fender® Blackface.
BRITISH	1	Son brillant typique des premiers amplis britanniques.
	2	Son Vintage saturé basé sur les premiers Stacks britanniques à gain élevé.
	3	Son de distordu à gain élevé basé sur les Stacks britanniques modernes.
	4	Son à gain très élevé basé sur les Combos britanniques modernes.
HOT ROD	1	Son saturé à gain élevé basé sur les Fender® Hod Rod®.
	2	Son distordu à gain élevé basé sur les amplis Custom.
METAL	1	Son métal à très haut gain avec beaucoup de Sustain et creusé dans les médiums basé sur les amplis modernes comme le Fender® MetalheadTM.
	2	Son métal moins brillant à gain très élevé et creusé dans les médiums basé sur les amplis Fender® Dyna-TouchTM.

FX SELECT
DESCRIPTION

BYPASS	1	Pas d'effet
DELAY	1	~130 ms (Rockabilly)
	2	~300 ms
	3	~500 ms
REVERB	1	Large Room
	2	Concert Hall
	3	Réverbe à ressorts Fender ^®
	4	Reverb + Delay
CHORUS	1	Balayage rapide
	2	Balayage profond
	3	Chorus + Délai
	4	Chorus + Reverb
FLANGE	1	Balayage léger
	2	Balayage profond
TREMOLO	1	Faible intensité
	2	Forte intensité

Céracuéástiguess

TYPE :

PR 635

RÉFÉRENCE :

231-8000-000 (120V, 60Hz) 1-pack, warranty only

231-8000-003 (120V, 60Hz) 3-pack

CONSOMMATION ÉLECTRIQUE :

38W

PUISSANCE DE SORTIE :

15 Weff. dans 8 ohms

IMPÉDANCE D'ENTRÉE :

1 M ohms

100V:

T600mA, 250V

120V:

T500mA, 250V

220V-240V:

T250mA, 250V

DIMENSIONS

HAUTEUR :

12.5 in

(31.7 cm)

LARGEUR :

13.25 in

(33.6 cm)

PROFONDEUR :

7.25 in

(18.4 cm)

14 lb

(6.3 kg)

CE

©

Caractéristiques sujettes à modification sans préavis.
