BEDIENUNGSANLEITUNG FM15 DSP FENDER

DEUTSCH - SEITEN ..... 14-15

PORTUGUÊS - PAGINA... 16-17

Wichtige Sicherheitsvorkehrungen

Dieses Symbol warnt Sie vor gefährlichen Spannungen im Innenraum des Gehäuses.

Dieses Symbol fordert Sie zum Lesen der Begleittexte für einen sicheren Gerätebetrieb auf.

ΔLesen, befolgen und bewahren Sie alle Anweisungen auf. Beachten Sie alle Warnungen.

Δ Verbinden Sie das Netzkabel nur mit einer geerdeten Netzsteckdose entsprechend den Spannungs- und Frequenz-Nennwerten, die unter INPUT POWER auf der Produktrückseite angegeben sind.

ΔWARNUNG: Um Beschädigungen, Brände oder Stromschläge zu verhindern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

ΔZiehen Sie den Netzstecker, bevor Sie die Geräte-Oberfläche säubern (nur feuchtes Tuch). Warten Sie, bis das Gerät völlig trocken ist, bevor Sie es wieder ans Netz anschließen.

ΔLassen Sie hinter dem Gerät mindestens 15,24 cm (6") Freiraum, um eine ausreichende Belüftung und Kühlung sicherzustellen.

Δ Stellen Sie das Produkt in ausreichender Entfernung von Wärmequellen, wie Heizkörpern, Wärme-klappen oder anderen Geräten auf, die Hitze erzeugen.

Dieses Produkt ist eventuell mit einem polarisierten Stecker (unterschiedlich breite Pole) ausgerüstet. Dies ist eine Sicherheitsfunktion. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen. Setzen Sie die Sicherheitsfunktion des Steckers nicht außer Kraft.

ΔDas Netzkabel darf nicht geknickt oder abgeschürft werden.

ΔDieses Produkt sollte nur mit den vom Hersteller empfohlenen Wagen oder Ständern benutzt werden.

ΔDas Netzkabel des Produkts sollte bei längerem Nichtgebrauch oder bei Gewittern aus der Netzsteckdose gezogen werden.

ΔDieses Produkt sollte von qualifiziertem Wartungspersonal gewartet werden, wenn: Netzkabel oder Netzstecker beschädigt wurden oder; Objekte oder Flüssigkeiten ins Produkt gelangt sind oder; das Produkt dem Regen ausgesetzt war oder; das Produkt nicht normal funktioniert oder sein Betrieb sich deutlich verändert hat oder; das Produkt fallen gelassen wurde oder das Gehäuse beschädigt wurde.

Δ Verschütten Sie keine Flüssigkeiten und stellen Sie keine Behälter mit Flüssigkeit auf das Gerät.

ΔVORSICHT: Die inneren Bauteile können nur von qualifiziertem Fachpersonal gewartet werden.

Δ Fender ^® Verstärker können sehr hohe Schalldruckpegel erzeugen, die zu vorübergehenden oder dauerhaften Hörschäden führen können. Gehen Sie beim Einstellen der Pegel vorsichtig vor.

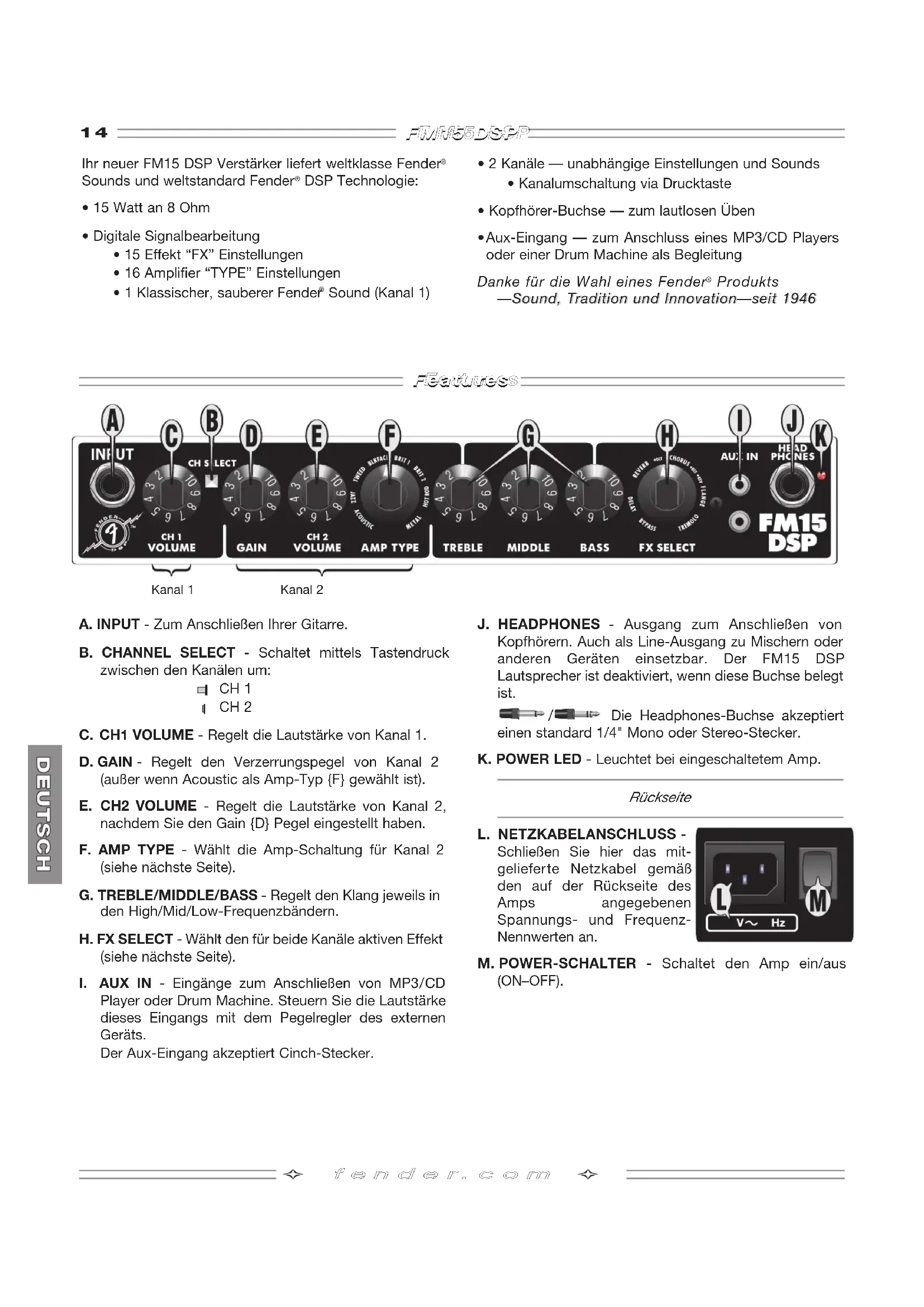

Ihr neuer FM15 DSP Verstärker liefert weltklasse Fender® Sounds und weltstandard Fender® DSP Technologie:

• 15 Watt an 8 Ohm

• Digitale Signalbearbeitung

• 15 Effekt "FX" Einstellungen
• 16 Amplifier "TYPE" Einstellungen
• 1 Klassischer, sauberer Fender® Sound (Kanal 1)

• 2 Kanäle — unabhängige Einstellungen und Sounds
• Kanalumschaltung via Drucktaste
  • Kopfhörer-Buchse — zum lautlosen Üben
• Aux-Eingang — zum Anschluss eines MP3/CD Players oder einer Drum Machine als Begleitung

Danke für die Wahl eines Fender® Produkts —Sound, Tradition und Innovation—seit 1946

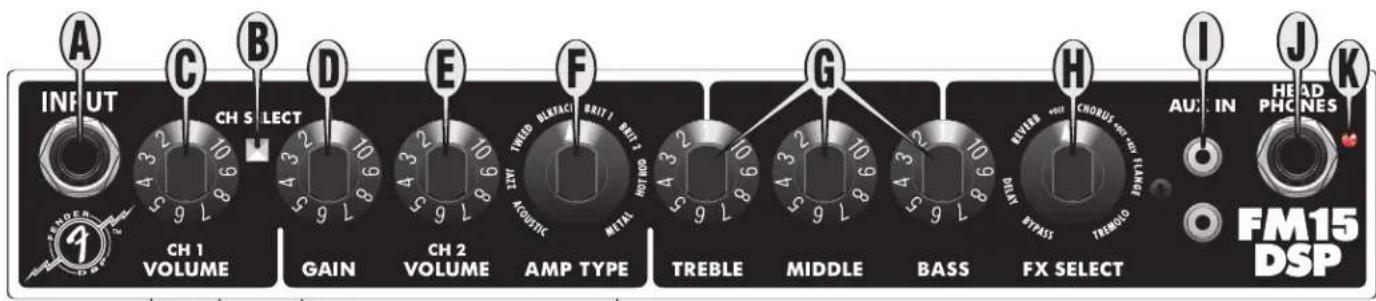

FEATURES

A INPUT CH 1 VOLUME C B D E F G H I J K AUDIN HEAD PHONES FM15 DSP CH S SELECT CH 2 VOLUME GAIN AMP TYPE TREBLE MIDDLE BASS FX SELECT CHORUS-NO.450 TREMOS BEVER VOUT DELAY BYPASS

Kanal 1
Kanal 2

A. INPUT - Zum Anschließen Ihrer Gitarre.
B. CHANNEL SELECT - Schaltet mittels Tastendruck zwischen den Kanälen um:

CH1

CH2

C. CH1 VOLUME - Regelt die Lautstärke von Kanal 1.
D. GAIN - Regelt den Verzerrungspegel von Kanal 2 (außer wenn Acoustic als Amp-Typ {F} gewählt ist).
E. CH2 VOLUME - Regelt die Lautstärke von Kanal 2, nachdem Sie den Gain {D} Pegel eingestellt haben.
F. AMP TYPE - Wählt die Amp-Schaltung für Kanal 2 (siehe nächste Seite).
G. TREBLE/MIDDLE/BASS - Regelt den Klang jeweils in den High/Mid/Low-Frequenzbändern.
H. FX SELECT - Wählt den für beide Kanäle aktiven Effekt (siehe nächste Seite).
I. AUX IN - Eingänge zum Anschließen von MP3/CD Player oder Drum Machine. Steuern Sie die Lautstärke dieses Eingangs mit dem Pegelregler des externen Geräts.

Der Aux-Eingang akzeptiert Cinch-Stecker.

J. HEADPHONES - Ausgang zum Anschließen von Kopfhörern. Auch als Line-Ausgang zu Mischern oder anderen Geräten einsetzbar. Der FM15 DSP Lautsprecher ist deaktiviert, wenn diese Buchse belegt ist.

Die Headphones-Buchse akzeptiert 4" Mono oder Stereo-Stecker.

K. POWER LED - Leuchtet bei eingeschaltetem Amp.

Rückseite

L. NETZKABELANSCHLUSS -

Schließen Sie hier das mitgelieferte Netzkabel gemäß den auf der Rückseite des Amps angegebenen Spannungs- und Frequenz-Nennwerten an.

M. POWER-SCHALTER - Schaltet den Amp ein/aus (ON-OFF).

AMP-TYPEN BESCHREIBUNG

ACOUSTIC	1	Super-sauberer Amp-Klang mit der Charakteristik eines AcoustasonicTM Verstärkers – gut für Fingerpicking auf einer Akustikgitarre.
	2	Super-sauberer Amp-Klang mit der Charakteristik eines AcoustasonicTM Verstärkers – gut für Akkordbegleitung auf einer Akustikgitarre.
JAZZ	1	Sauberer Amp-Klang – optimiert für Jazz-Stilistik mit der Charakteristik eines Fender® Twin AmpTM Verstärkers mit dunkler Klangreglung.
	2	Dunklerer Amp-Klang mit mehr Gain – optimiert für moderne Jazz-Stilistik.
TWEED	1	Vintage-Klang – basierend auf frühen Fender® Tweed Champ® Amps.
	2	Fetter Vintage-Klang – basierend auf frühen Fender® Tweed Bassman® Amps.
BLACKFACE	1	Heller, leicht übersteuerter Vintage-Klang – basierend auf frühen Fender® Blackface Amps.
	2	Heller, stark übersteuerter Vintage-Klang – basierend auf frühen Fender® Blackface Amps.
BRITISH	1	Heller, „klirrender“ Klang – erinnert an frühe britische Combo-Amps.
	2	Übersteuerter Vintage-Klang – basierend auf frühen britischen Amp-Türmen mit hohem Gain.
	3	Verzerrter Klang mit hohem Gain – basierend auf modernen britischen Amp-Türmen.
	4	Verzerrter Klang mit superhohem Gain – basierend auf modernen britischen Combo-Amps.
HOT ROD	1	Übersteuerter Klang mit hohem Gain – basierend auf der Fender® Hod Rod® Amp-Serie.
	2	Übersteuerter Klang mit hohem Gain – basierend auf spezialisierten Boutique-Amps.
METAL	1	„Abgesenkter“ Metal-Klang mit superhohem Gain und Sustain – basierend auf modernen Heavy Metal Amps, wie dem Fender® MetalheadTM.
	2	Dunklerer, „abgesenkter“ Metal-Klang mit superhohem Gain – basierend auf Fender® Dyna-TouchTM Amps.

FX SELECT BESCHREIBUNG

BYPASS	1	Keine Effekte
DELAY	1	~130ms (Rockabilly)
	2	~300ms
	3	~500ms
REVERB	1	Großes Zimmer
	2	Konzertsaal
	3	Klassischer Fender3 "Federhall"
	4	Reverb + Delay
CHORUS	1	Schnelle Sweep-Bewegung
	2	Starke Sweep-Bewegung
	3	Chorus + Delay
	4	Chorus + Reverb
FLANGE	1	Leichte Sweep-Bewegung
	2	Starke Sweep-Bewegung
TREMOLO	1	Geringe Intensität
	2	Hohe Intensität

Technische Datean

TYP:	PR 635
TEILE-NUMMER:	231-8000-000 (120V, 60Hz) 1-pack, warranty only	231-8000-003 (120V, 60Hz) 3-pack
	231-8000-903 (120V, 60Hz) 3-pack, drop ship	231-8001-903 (110V, 60Hz) TW, 3-pack
	231-8003-903 (240V, 50Hz) AUS, 3-pack	231-8004-903 (230V, 50Hz) UK, 3-pack
	231-8005-903 (220V, 50Hz) ARG, 3-pack	231-8006-903 (230V, 50Hz) EUR, 3-pack
	231-8007-903 (100V, 50Hz) JPN, 3-pack	231-8009-903 (220V, 60Hz) ROK, 3-pack
LEISTUNGSAUFNAHME:	38W
AUSGANGSLEISTUNG:	15W RMS an 8 Ohm
EINGANGS-IMPEDANZ:	>1M Ohm
SICHERUNGEN:	100V: T600mA, 250V
	120V: T500mA, 250V
	220V–240V: T250mA, 250V
ABMESSUNGEN	HÖHE: 12.5 in (31.7 cm)
	BREITE: 13.25 in (33.6 cm)
	TIEFE: 7.25 in (18.4 cm)
GEWICHT:	14 lb (6.3 kg)

Technische Daten können ohne Ankündigung geändert werden.
