MODE D'EMPLOI TCX 35 ZANUSSI
FR Glacière thermoélectrique Notice d'utilisation .....28

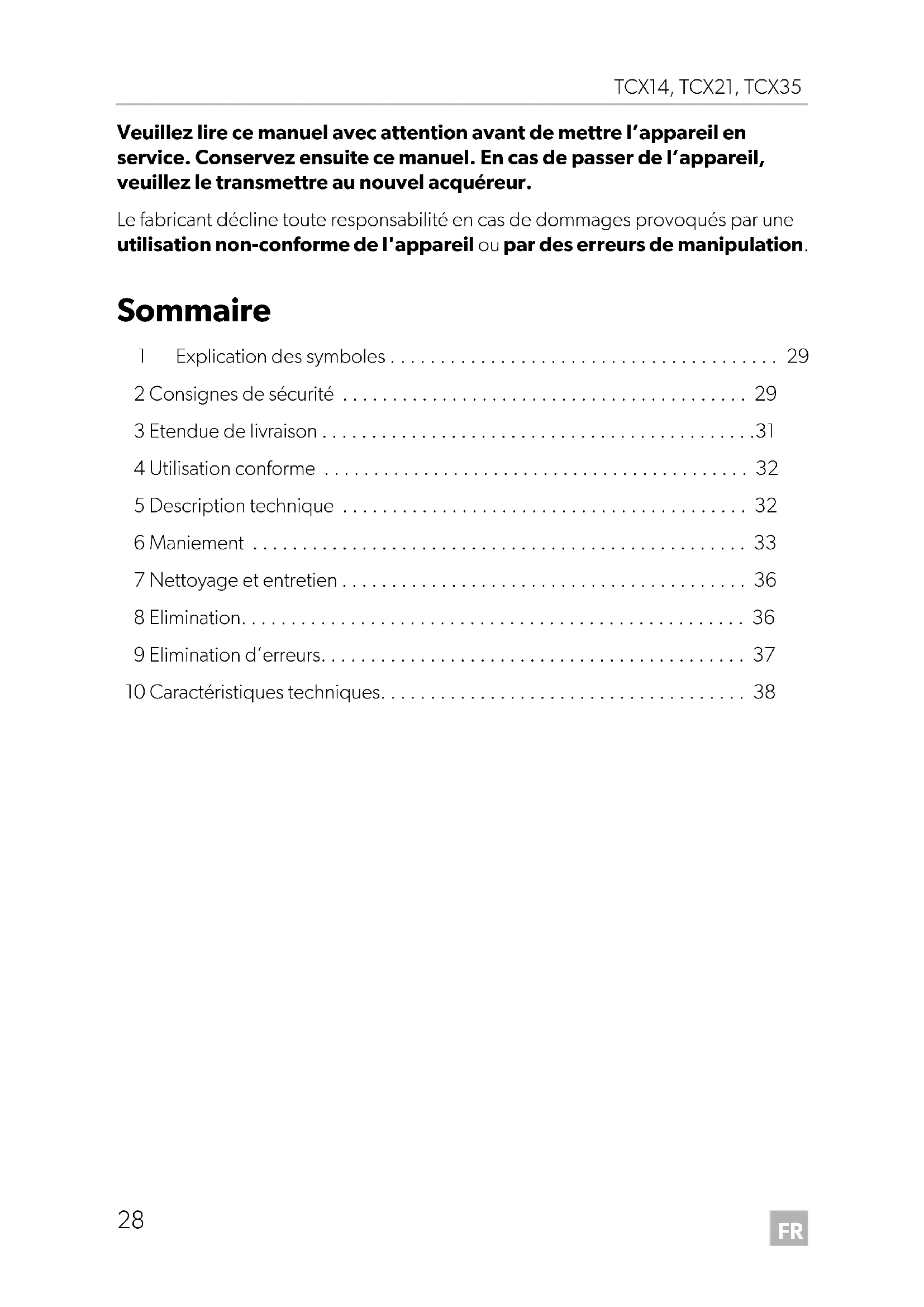

Veuillez lire ce manuel avec attention avant de mettre l'appareil en service. Conservez ensuite ce manuel. En cas de passer de l'appareil, veuillez le transmettre au nouvel acquéreur.
Le fabricant décline toute responsabilité en cas de dommages provoqués par une utilisation non-conforme de l'appareil ou par des erreurs de manipulation.
Sommaire
1 Explication des symboles 29
2 Consignes de sécurité 29
3 Etendue de livraison .... 31
4 Utilisation conforme 32
5 Description technique 32
6 Maniement 33
7 Nettoyage et entretien 36
8 Elimination.... 36
9 Elimination d'erreurs. 37
10 Caractéristiques techniques. 38
1 Explication des symboles
AVERTISSEMENT !
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
ATTENTION!
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
AVIS!
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
2 Consignes de sécurité
2.1 Sécurité générale
AVERTISSEMENT!
- Si l'appareil présente des dégâts visibles, vous ne devez pas le mettre en service.
- Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
- Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risque d'entraîner de graves dangers.
- Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiencies physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.
- Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
- Les enfants ne doivent pas jouer avec cet appareil.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Placez et utilisez l'appareil hors de portée des enfants de moins de 8 ans.
- Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.
ATTENTION!
- Débranchez l'appareil du secteur
- avant tout nettoyage et entretien
- après chaque utilisation
- Les aliments ne peuvent être conservés que dans leurs emballages originaux ou dans des récipients appropriés.
AVIS!
- Comparez la tension indiquée sur la plaque signalétique avec l'alimentation électrique dont vous disposez.
- Branchez l'appareil uniquement comme indiqué ci-dessous : - avec le câble de raccordement CC sur une prise CC du véhicule (par ex. un allume-cigare) - ou avec le câble de raccordement CA au secteur à courant alternatif
- Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
- Si la glacière est raccordée à la prise CC : débranchez de la batterie la glacière et les autres consommateurs d'énergie avant de raccorder un chargeur rapide.
- Si la glacière est raccordée à la prise CC : débranchez ou éteignez la glacière lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.
- N'utilisez pas la glacière pour le transport de produits corrosifs ou de solvants.
- Cette glacière contient du cyclopentane inflammable dans son isolation. Les gaz contenus dans le matériau d'isolation exigent une procédure de retraitement particulière. Une fois que vous ne l'utilisez plus, recyclez l'appareil de manière conforme.
2.2 Consignes de sécurité concernant le fonctionnement de l'appareil
ATTENTION!
- Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et la fiche sont sèches.
AVIS!
- N'utilisez aucun appareil électrique dans la glacière, sauf si ces appareils sont recommandés par le fabricant pour cet usage.
- Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, réchauds à gaz, etc.).
• Danger de surchauffe !
Veillez toujours à ce que la chaleur produite lors du fonctionnement soit suffisamment dissipée. Veillez à ce que l'appareil se trouve à une distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.
• Assurez-vous que les fentes d'aération ne sont pas recouvertes.
- Ne pas remplir le bac intérieur de substances liquides ou de glace.
- Ne plongez jamais l'appareil dans l'eau.
- Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité.
3 E t e n d u e d
N° dans fig. 1, page 3
Quantité Désignation
11 Glacière thermoélectrique
21 Câble de raccordement en courant alternatif
31 Câble de raccordement au courant continu
- 1 Manuel d'utilisation
Avant de mettre l'appareil en route, contrôlez que toutes les pièces faisant partie de la livraison sont réellement disponibles.
4 Utilisation conforme
La glacière thermo-électrique est destinée à maintenir des denrées alimentaires au froid et au chaud. L'appareil est également approprié pour l'utilisation en camping.
Tous les matériaux utilisés pour la construction de la glacière thermo-électrique n'ont aucun effet nocif sur les denrées alimentaires.
ATTENTION ! Risque pour la santé !
Veuillez vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez refroidir.
La glacière thermo-électrique est destinée à l'utilisation mobile. Elle peut refroidir ou maintenir au frais la marchandise au maximum jusqu'à 30 °C sous la température ambiante (mise hors circuit thermostatique à env. 0 °C) ou encore la réchauffer ou maintenir au chaud à une température maximale de 65 °C.
Dès que l'appareil a atteint la plage de température ajustée, il est automatiquement commuté en mode d'économie d'énergie. Dans ce mode, l'énergie utilisée est uniquement celle nécessaire pour maintenir la température à l'intérieur du coffre.
Le refroidissement consiste en un système Peltier exempt d'usure, avec dissipation de chaleur par le biais d'un ventilateur.
la glacière thermo-électrique est équipée d'une commutation prioritaire automatique. Ceci permet de garantir, en cas de raccordement simultané au réseau à courant alternatif et à une batterie de 12/24 V, que le réseau à courant alternatif est toujours utilisé.
6 M a n i e m e n
REMARQUE
Avant la toute première utilisation de la nouvelle glacière thermo-électrique, il est recommandé pour des raisons hygiéniques de nettoyer l'intérieur et l'extérieur du coffre avec un chiffon humide (voir également chapitre « Nettoyage et entretien », page 36).
6.1 Conseils pour économiser de l'énergie
REMARQUE
Un ventilateur placé à l'intérieur de la glacière thermo-électrique se charge de la révolution de l'air froid à l'intérieur du coffre, ceci permettant d'obtenir une meilleure puissance frigorifique. Afin d'empêcher une sortie de l'air froid lorsque la glacière thermo-électrique est ouverte, celle-ci est équipée d'un interrupteur mettant le ventilateur hors marche dès que le couvercle est ouvert.
- Choisissez un emplacement bien aéré et à l'abri du soleil.
- Si vous souhaitez une efficacité énergétique accrue et une puissance frigorifique limitée pour votre glacière, utilisez le mode ECO.
- Laissez refroidir les aliments chauds avant de les déposer dans la glacière.
- Ne pas ouvrir la glacière plus souvent que nécessaire.
- Ne laissez pas la glacière ouverte plus longtemps que nécessaire.
6.2 Ouverture de la glacière
▶ Uniquement TCX35 : déverrouillez la glacière (fig. 2, page 3).
▶Ouvrez la glacière.
6.3 Mise en marche de la glacière thermo-électrique
AVIS!
Veillez à ce que les objets ou les marchandises figurant dans la glacière thermo-électrique soient vraiment appropriés au refroidissement resp. au réchauffement à la température choisie.
▶Placez la glacière thermo-électrique sur un fond stable.
▶Raccordez la glacière
- ou avec le câble de raccordement au courant alternatif fourni (fig. 1 2, page 3) à une prise de courant alternatif ou...
- ou avec le câble de raccordement au courant continu fourni (fig. 1 3, page 3) à la prise de courant continu du véhicule (fig. 4, page 4).
Appuyez sur la touche « ⏻ » sur le panneau de commande pour mettre la glacière thermo-électrique en marche.
√ La glacière thermo-électrique commence alors à refroidir ou à réchauffer l'intérieur :
Indicateurs de fonctionnement Mode de fonctionnement
| Rouge (fig. 3 2, page 3) |
| Réchauffer |
| Bleu (fig. 3 3, page 3) |
| Refroidir |
6.4 Commuter entre refroidir et réchauffer
Pour commuter entre refroidir et réchauffer, il faut appuyer sur la touche « HOT/COLD ».
REMARQUE
La commande de la glacière possède une fonction de mémorisation : elle mémorise la plage de température choisie pour chaque mode (réfrigération et chauffage). Lors de chaque mise en marche ou commutation, la plage de température choisie auparavant dans le mode correspondant est ainsi réglée.
√ La lampe témoin rouge ou bleue s'allume et l'appareil commence à refroidir/réchauffer.
Pour achever la procédure de refroidissement ou de réchauffement, appuyez sur la touche « ⏻ ».
Lorsque vous mettez la glacière hors service, débranchez l'appareil de la prise du secteur.
6.5 Sélection de la température
L'affichage d'état de la température (fig. 3 5, page 3) indique la plage de température sélectionnée. Plus le nombre de LED allumées augmente et plus l'intensité de la plage de température augmente.
REMARQUE
Les valeurs de température indiquées ci-dessous sont soumises à des tolérances et dépendent de la position de mesure.
Température intérieure à une température ambiante d'env. 25 °C :
| Affichage d’état Plage de température | |
| Refroidir | sept LED allumées env. 0 °C à l’intérieur |
| une LED allumée env. 16 °C à l’intérieur (mode ECO) | |
| Réchauffer | sept LED allumées env. 65 °C à l’intérieur |
| une LED allumée env. 48 °C à l’intérieur |
Pour sélectionner la température pour le refroidissement/réchauffement, appuyez sur la touche « » jusqu'à ce que la plage de température souhaitée soit atteinte.
6.6 Raccordement à un allume-cigare
REMARQUE
Lorsque vous raccordez la glacière à l'allume-cigare de votre véhicule, veillez à ce que l'allumage soit en marche pour que l'appareil soit alimenté en électricité.
6.7 Retrait du couvercle
Vous pouvez retirer le couvercle de la glacière (fig. 5, page 4):
▶ Ouvrez le couvercle de telle sorte qu'il forme un angle de 30° avec la glacière.
▶ Tirez le couvercle vers l'avant et soulevez-le ensuite en biais.
7 Nettoyage et entretien
AVERTISSEMENT !
Avant toute opération de nettoyage ou d'entretien de l'appareil, veillez à le mettre hors secteur.
AVIS ! Risque d'endommagement !
- Ne nettoyez jamais la glacière à l'eau courante et ne la plongez pas non plus dans l'eau.
- N'utilisez pour le nettoyage ni produits abrasifs ni objets durs qui pourraient endommager la glacière.
▶Nettoyez de temps à autre l'appareil à l'intérieur et à l'extérieur avec un chiffon humide.
▶ Assurez-vous que les ouvertures d'aération et de ventilation de l'appareil ne sont pas encombrées de saletés ou de poussières, pour que la chaleur générée par le fonctionnement soit évacuée et que l'appareil ne soit pas endommagé.
8 E I i m i n a t i
▶Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
9 Elimination d'erreurs
Erreur Cause possible Solution proposée
| Votre glacière thermo-électrique ne fonctionne pas et l’ailette de ventilateur visible de l’extérieur ne tourne pas. | La prise de courant continu de votre véhicule n’est pas sous tension. | Dans la plupart des véhicules, le contact doit être mis pour que la prise de courant continu soit sous tension. |
| Le contact est mis, mais le coffre ne fonctionne pas. | La prise de courant est sale. Ceci entraîne un mauvais contact électrique. | Nettoyez la douille de courant continu avec une brosse non métallique et du solvant jusqu’à ce que la fiche de contact centrale soit propre.Si la fiche devient très chaude lorsqu’elle est branchée dans la prise de courant continu, c’est que la prise de courant continu doit être nettoyée ou que la fiche n’est pas bien montée. |
| Le fusible de sécurité du câble de raccordement a grillé. | Remplacez le fusible (fig. 6 1, page 4) du connecteur de courant continu par un fusible équivalent. | |
| Le fusible du véhicule a sauté. | Remplacez le fusible du véhicule de la prise de courant continu (normalement 15 A) (veuillez respecter les instructions du manuel d’entretien de votre véhicule). | |
| La puissance frigori-fique de votre glacière thermo-électrique est insuffisante et l’ailette du ventilateur externe ne tourne pas. | Le moteur du ventila-teur est défectueux. | Seul un service après-vente agréé a le droit d’effectuer la réparation. |
| La puissance frigori-fique de votre glacière thermo-électrique est insuffisante et l’ailette du ventilateur extérieur tourne. | Le moteur du ventila-teur interne est défectueux. | |
| L’élément Peltier est défectueux. | ||
| Le bloc d’alimentation intégré est défectueux. |
10 Caractéristiques techniques
| TCX14 TCX21 TCX35 | |||
| Tension d'alimentation : 12/24 V---220 - 240 V~ | |||
| Consommation : | 46 W (12 V---)50 W (24 V---)64 W (230 V~) | ||
| 8,5 W(CA, mode ECO) | 8,8 W(CA, mode ECO) | ||
| Plage de température : Refroidir: 0 °C à 16 °C(au maximum 30 °C en dessous de la température ambiante)Réchauffer: 48 °C à 65 °C | |||
| Catégorie : Cuisine de bord | |||
| Catégories d'efficacitéd'énergie : | A++ | ||
| Consommationélectrique : | 74 kWh/an 77 kWh/an | ||
| Capacité brute : 14 | 21 | | 35 l | ||
| Capacité utile : 13,5 l | 20 l | 33 l | |
| Classe climatique : T | |||
| Température ambiante : | +16 °C à +43 °C | ||
| Emissions sonores : 41 dB(A) | |||
| Poids : | 5,8 kg | 7,3 kg | 10,6 kg |
| Contrôle/certificat : |  | ||
