KÄYTTÖOHJE TCX 35 ZANUSSI

Sähkökäyttöinen kylmälaukku Käyttöohje....116

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaisesta käytöstä tai väärästä käytöstä.

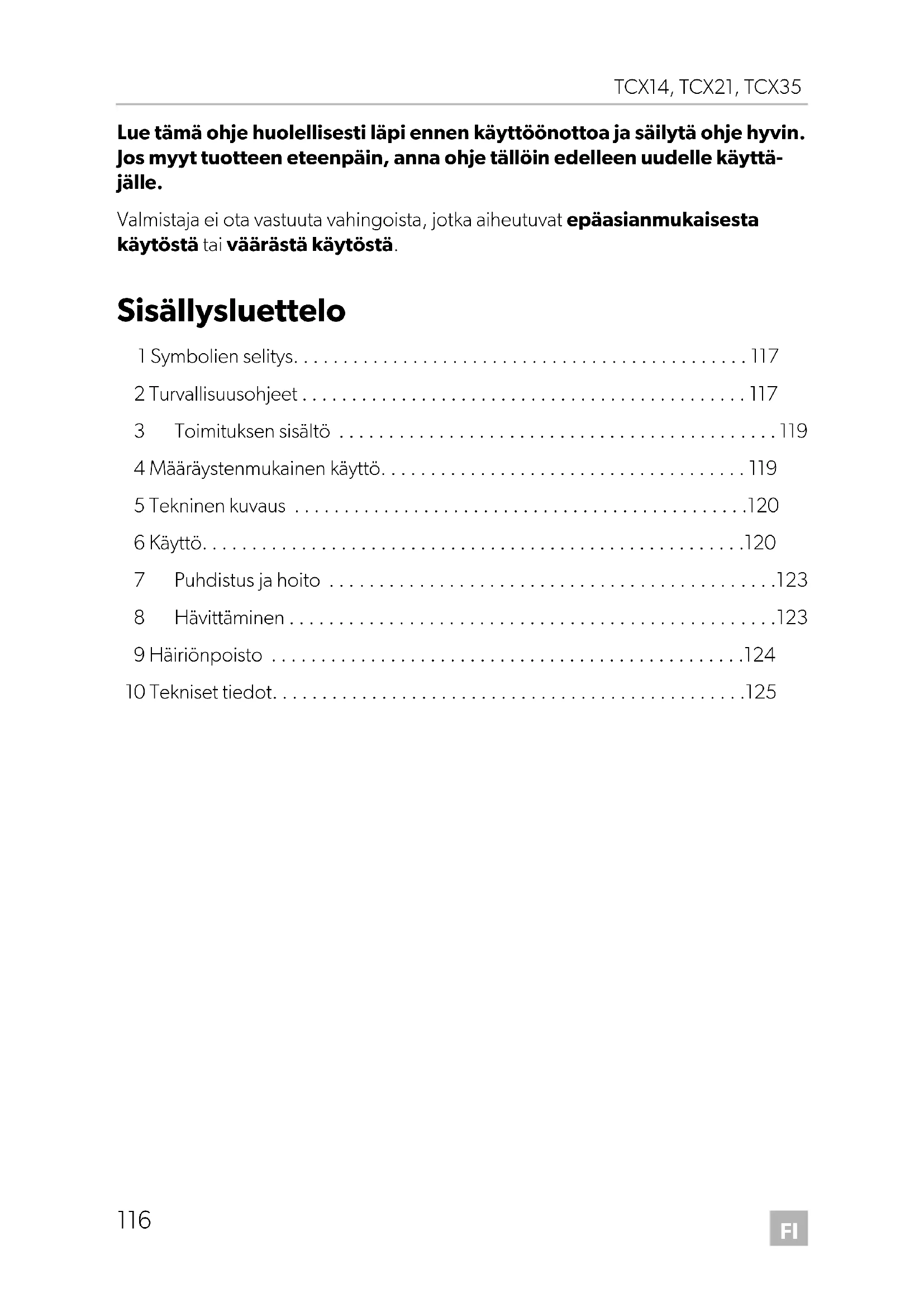

Sisällysluettelo

1 Symbolien selitys....117
2 Turvallisuusohjeet....117
3 Toimituksen sisältö 119
4 Määräystenmukainen käyttö....119
5 Tekninen kuvaus ....120
6 Käyttö....120
7 Puhdistus ja hoito 123
8 Hävittäminen....123
9 Häiriönpoisto ....124
10 Tekniset tiedot....125

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

VAROITUS!

- Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.

- Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuute-tun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.

- Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epääasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja.

- 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai psyykkiset kyvyt ovat rajoittuneita tai jotka ovat kokemattomia ja/tai tietämättömiä, voivat käyttää tätä laitetta valvonnan alaisina tai kun heille on opetettu laitteen turvallinen käyttö ja he ovat ymmärtäneet siitä aiheutuvat vaarat.

- Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.

- Lapset eivät saa leikkiä laitteella.

- Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.

• Säilytä ja käytä laitetta alle 8-vuotiaiden lasten ulottumattomissa.
• Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

HUOMIO!

• Irrota laite verkosta
• ennen jokaista puhdistusta tai hoitoa
  – jokaisen käytön jälkeen
• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

HUOMAUTUS!

• Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.
• Liittäkää laite vain seuraavalla tavalla:
  – toimituskokonaisuuteen kuuluvalla DC-liitäntäjohdolla DC-pistorasiaan
  – toimituskokonaisuuteen kuuluvalla AC -liitäntäjohdolla vaihtovirtaverkkoon

- Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.

- Jos kylmälaite on liitetty DC-pistorasiaan: Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.

- Jos kylmälaite on liitetty DC-pistorasiaan: Irrota liitäntä tai sammuta ylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.

- Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.

- Tämän kylmälaitteen erityksessä on palavaa syklopentaania. Eristysmateriaalin kaasut vaativat erityisen hävittämismenetelmän. Vie kylmälaite käyttöiän täytyttyä asianmukaiseen hävityspisteseen.

2.2 Laitteen käyttöturvallisuus

HUOMIO!

- Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

HUOMAUTUS!

- Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin.

- Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.

•Ylikuumenemisvaara!

Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

• Huolehtikaa siitä, että tuuletusrakoja ei peitetä.
• Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.
• Älkää upottako laitetta koskaan veteen.
• Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta.

3 T o i m i t u k s

Nrokuva 1, sivulla 3	Määrä Nimitys
1 1 Sähkökäyttöinen kylmälaukku
2 1 Vaihtovirtaliitäntäjohto
3 1 Tasavirtaliitäntäjohto
-	1	K	ä	y

Tarkista ennen laitteen käyttöönottoa, että kaikki toimitukseen sisältyvät osat ovat käytettävissä.

4 Määräystenmukainen käyttö

Jäähdytyslaite soveltuu elintarvikkeiden jäähdyttämiseen ja kuumana pitoon. Laite sopii myös leirintätarkoitukseen.

Kaikki jäähdytyslaitteen materiaalit ovat elintarvikkeille vaarattomia.

HUOMIO! Terveysriski!

Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttää.

5 Tekninen kuvaus

Kylmälaukku sopii mobiiliin käyttöön. Se voi jäähdyttää tarvikkeita kork. 30 °C-astee-seen alle ympäristölämpötilan (termostaattinen sammutus n. 0 °C) tai pitää tarvikkeet kylmänä tai lämmittää tai pitää ne lämpimänä kork. 65 °C-asteessa.

Jos laite on saavuttanut asetetun lämpötila-alueen, se kytkeytyy automaattisesti energiansäästötilaan. Tässä tilassa käytetään ainoastaan sitä energiaa, jota tarvitaan laukun sisäosan lämpötilan säilyttämiseen.

Jäähdytys on kulumaton peltier-jäähdytys, jonka lämmönpoisto hoidetaan tuulettimella.

Kylmälaukussa on automaattinen etusijaiskytkentä. Näin varmistetaan, että – kytkettäessä samanaikaisesti vaihtovirtaverkkoon ja 12/24 V:n akkuun – käytetään vaihtovirtaverkkoa.

6 K ä y t t ö

OHJE

Ennen kuin otat jäähdytyslaitteen käyttöön, puhdista se hygieenisistä syistä kostealla rievulla sisä- ja ulkopuolelta (katso myös kap. "Puhdistus ja hoito" sivulla 123).

6.1 Vinkkejä energiansäästöön

OHJE

Kylmälaukun sisäosassa oleva tuuletin huolehtii kylmän ilman kierrätyksestä laukun sisäpuolella, minkä ansiosta saavutetaan parempi jäähdytysteho. Jotta kylmä ilma ei pääse ulos kylmälaukkua avattaessa, on laukku varustettu kytkimellä, joka sammuttaa tuulettimen heti kun kansi avataan.

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
• Jos haluat paremman energiatehokkuuden ja rajoitetun jäähdytystehon kylmälaitteellesi, käytä kylmälaitteen ECO-toimintoa.
• Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.
• Älkää avatko kylmälaitetta tarpeettoman usein.
• Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.

6.2 Kylmälaukun avaaminen

▶ Vain TCX35: Avaa kylmälaukun salpaus (kuva 2, sivulla 3).
▶Avaa kylmälaite.

6.3 Jäähdytyslaitteen kytkeminen päälle

HUOMAUTUS!

Huolehdi siitä, että kylmälaukussa on ainoastaan tavaroita tai tarvikkeita, jotka voi jäähdyttää tai lämmittää valittuun lämpötilaan.

▶Aseta kylmälaukku tukevalle alustalle.
▶ Sulje kylmälaite

• mukana toimitetulla vaihtovirtaliitäntäjohdolla (kuva 1 2, sivulla 3) vaihtovirtapistorasiaan tai ...
• mukana toimitetulla tasavirtaliitäntäjohdolla (kuva 1 3, sivulla 3) ajoneuvon tasavirtapistorasiaan (kuva 4, sivulla 4).

▶ Paina käyttöpaneelin "⏻" -painiketta kytkeäksesi kylmälaukun päälle.

√Kylmälaukun sisäosa alkaa jäähtyä tai lämmetä.

Tilailmaisin Käyttötila

Punainen (kuva 3 2, sivulla 3)	Lämmitys
Sininen (kuva 3 3, sivulla 3)	Jäähdytys

6.4 Vaihto jäähdytyksen ja lämmityksen välillä

Kun haluat vaihtaa kytkentääjäähdytyksenja lämmityksen välillä, paina "HOT/COLD"-painiketta.

OHJE

Kylmälaukun ohjauksessa on muistitoiminto: se muistaa jokaisen tilan valitun lämpötilan (jäähdytys ja lämmitys). Siten käynnistyksen tai tilan muutoksen yhteydessä säädetään aiemmin valittu lämpötila-alue.

√Punainen tai sininen tilailmaisin syttyy palamaan ja laite alkaa jäähtyä/lämmetä.
▶ Jos haluat lopettaa jäähdytys- tai lämmitysvaiheen, paina "⏻" -painiketta.
▶Kun poistat kylmälaukun käytöstä, irrota verkkojohto.

6.5 Lämpötilan valinta

Lämpötilan tilailmaisin (kuva 3 5, sivulla 3) näyttää valitun lämpötila-alueen. Vilkku-vien LEDien lukumäärän kasvaessa myös lämpötila-alueen voimakkuus kasvaa.

OHJE

Seuraavat lämpötilatiedot ovat toleranssien alaisia ja mittausasemasta riippuvaisia.

Sisäosan lämpötila n. 25 °C ympäristölämpötilassa:

	Tilailmaisin Lämpötila-alue
Jäähdytys	seitsemän loistavaa LEDiä n. 0 °C sisäosassa
	loistava LED n. 16 °C sisäosassa (ECO-tila)
Lämmitys	seitsemän loistavaa LEDiä n. 65 °C sisäosassa
	loistava LED n. 48 °C sisäosassa

▶ Jos haluat valita lämpötilan jäähdytyksen/lämmityksen, paina painiketta "☐", kunnes haluttu lämpötila-alue saavutetaan.

6.6 Liittäminen savukkeensytyttimeen

OHJE

Huomaa, että virran täytyy mahdollisesti olla virransyöttöä varten päällä, kun kylmälaite liitetään ajoneuvon savukkeensytyttimeen.

6.7 Kannen irrotus

Voit poistaa kylmälaukun kannet (kuva 5, sivulla 4):

▶Avaa kantta kunnes se on noin 30° kulmassa laukkuun nähden.
▶Vedä kantta eteenpäin ja nosta se sitten vinottain pois.

7 P u h d i s t u s

VAROITUS!

Irrota laite verkosta aina ennen puhdistusta ja huoltoa.

HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.
• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta.

▶Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla.
▶Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitumaan.

8 H ä v i t t ä m i

▶Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

9 H ä i r i ö n p o

Häiriö Mahdollinen syy Ratkaisuehdotus

Kylmälaukku ei toimi,eikä ulkopuolelta nähtävä tuulettimen siipi pyöri.	Ajoneuvon tasavirtapistorasiassa ei ole jännitettä.	Useimmissa ajoneuvoissa virran täytyy olla päällä, jotta tasavirtapistorasia saa jännitettä.
Sytytin on päällä, mutta kylmälaukku ei toimi.	Tasavirtapistorasiak kehys on likainen.Tämän vuoksi sähköinen kontakti on heikko.	Puhdista savukkeensytyttimen istukka ei-metallisella harjalla ja liuotinaineella niin että keskimmäinen kosketusnasta puhdis-tuu.Jos pistoke lämpenee tasavirtapisto-rasiassa hyvin lämpimäksi, joko kehys täytyy puhdistaa tai pistoketta ei ole mah-dollisesti koottu oikein.
	Tasavirtapistokkeen sulake on palanut.	Vaihda tasavirtapistokkeen (kuva 61,sivulla 4) sulake vastaavaan sulakkeeseen.
	Ajoneuvon varoke on palanut.	Vaihda ajoneuvon tasavirtapistorasian sulake (yleensä 15 A) (noudata ajoneuvon käyttöohjeita).
Kylmälaukku ei jääh-dytä tarpeeksi hyvin,eikä ulkopuolella oleva tuulettimen siipi pyöri.	Tuulettimen moottori on vioittunut.	Korjauksen saa suorittaa ainoastaan hyväksytty huoltokorjaaja.
Kylmälaukku ei jääh-dytä tarpeeksi hyvin,mutta ulkopuolella oleva tuulettimen siipi pyörii.	Sisäisen tuulettimen tuuletinmoottori on vioittunut.
	Peltier-elementti on vioittunut.
	Sisään rakennettu verkkolaite on vioittu-nut.

10 Tekniset tiedot

	TCX14 TCX21	TCX35
Verkkojännite: 12/24 V---	220 - 240 V~
Tehonotto:	46 W (12 V---)50 W (24 V---)64 W (230 V~)
	8,5 W(AC, ECO-tila)	8,8 W (AC, ECO-tila)
Lämpötila-alue: Jäähdytys: 0 °C ... 16 °C(enint. 30 °C alle ympäristölämpötilan)Lämmitys: 48 °C ... 65 °C
Luokka: Ruokakaappi
Energiatehokkuusluokka: A++
Energiankulutus: 74 kWh/vuosi 77 kWh/vuosi
Bruttotilavuus:	14 l	21 l 35 l
Hyötytilavuus:	13,5 l	20 l	33 l
Ilmastoluokka:	T
Ympäristön lämpötila:	+16 °C ... +43 °C
Melupäästöt:	41 dB(A)
Paino:	5,8 kg	7,3 kg	10,6 kg
Tarkistus/sertifikaatti:
