BRUKSANVISNING TCX 35 ZANUSSI

Läs igenom anvisningarna noga innan apparaten tas i drift. Spara bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Tillverkaren ansvarar inte för skador som uppstår p.g.a. icke ändamålsenlig användning eller felaktig hantering/skötsel.

Innehållsförteckning

1 Förklaring till symboler 97
2 Säkerhetsanvisningar 97
3 Leveransomfattning.... 99
4 Användning till rätt ändamål. 99
5 Teknisk beskrivning....100
6 Betjäning....100
7 Rengöring och skötsel 103
8 Avfallshantering....103
9 Åtgärd av fel ....104
10 Tekniska data....105

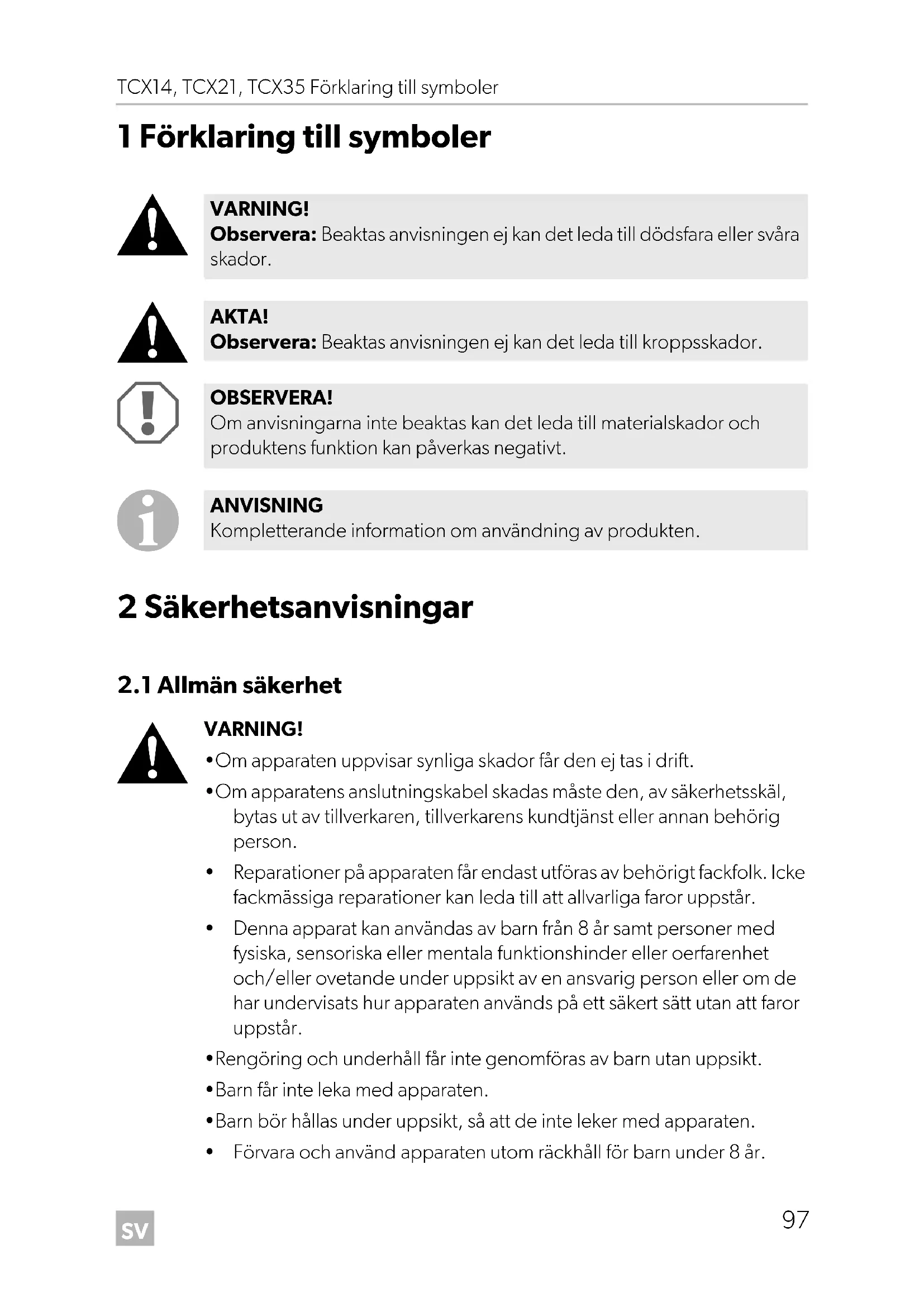

1 Förklaring till symboler

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

• Om apparaten uppvisar synliga skador får den ej tas i drift.

• Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.

• Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.

• Denna apparat kan användas av barn från 8 år samt personer med fysiska, sensoriska eller mentala funktionshinder eller oerfarenhet och/eller ovetande under uppsikt av en ansvarig person eller om de har undervisats hur apparaten används på ett säkert sätt utan att faror uppstår.

• Rengöring och underhåll får inte genomföras av barn utan uppsikt.

• Barn får inte leka med apparaten.
• Barn bör hållas under uppsikt, så att de inte leker med apparaten.
• Förvara och använd apparaten utom räckhåll för barn under 8 år.

- Lagra inga ämnen som kan explodera i apparaten, som t.ex. sprayburkar med brännbar drivgas.

AKTA!

- Koppla alltid bort apparaten från elnätet

– före rengöring och underhåll

- efter användning

- Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

OBSERVERA!

- Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.

- Anslut apparaten endast på följande vis:

– till ett DC-uttag i fordonet (t. ex. cigarettuttag) med DC- anslutningskabel

– eller till ett växelströmuttag med den medföljande AC-anslutningskabeln.

- Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.

- När kylapparaten är ansluten till ett DC-uttag: Koppla bort kylapparaten och andra elförbrukare från batteriet innan en batteriladdare ansluts.

- När kylapparaten är ansluten till ett DC-uttag: Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.

- Kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel.

- Kylapparaten isolering innehåller brännbart cyklopentan. Gaserna i isoleringsmaterialet gör att materialet kräver särskild hantering. Lämna in kylboxen till en lämplig återvinningscentral när den inte ska användas längre.

2.2 Säkerhet under drift

AKTA!

- Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

OBSERVERA!

- Använd inga elektriska apparater för arbeten inne i kylapparaten.

Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.

- Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).

- Risk för överhettning!

Se till att värmen som alstras under användningen kan avledas ordentligt. Apparaten måste har tillräckligt stort avständ till väggen/ andra föremål, så att luften kan cirkulera fritt.

• Se till att ventilationsspringorna inte täcks över.
• Fyll inte innerfacket med vätskor eller is.
  • Doppa aldrig ned apparaten i vatten.
• Skydda apparaten och kablarna mot hetta och fukt.

3 Leveransomfattning

Nr på bild 1, sida 3

Mängd Beteckning

Kontrollera att alla till leveransen hörande delar finns med innan aggregatet startas.

4 Användning till rätt ändamål

Kylaggregatet är avsett för kylning eller varmhållning av livsmedel. Aggregatet är också lämpligt för camping.

Alla material som används i kylaggregatet är riskfria för livsmedel.

AKTA! Hälsorisk!

Kontrollera om apparatens kyleffekt motsvarar kravet för de livsmedel eller mediciner du vill hålla kalla.

5 Teknisk beskrivning

Kylboxen är lämpligt för mobil användning. Den kan kyla varor eller hålla dem kalla upp till max. 30 °C under omgivningens temperatur (termostatisk frånkoppling vid ca. +0 °C) och värma eller hålla varorna varma till max. 65 °C.

När aggregatet har nätt det inställda temperaturområdet, sker en automatisk omkoppling till energisparläget. I detta driftläge förbrukas endast så mycket energi, som behövs för att hålla temperaturen i boxens inre.

Kylningen är en outslitlig peltierkylning där värmen leds bort med en fläkt.

Kylboxen är utrustad med en automatisk prioritetskoppling. På så vis säkerställs att växelströmnätet används även när aggregatet är anslutet både till ett 12/24 V-batteri och växelströmnätet.

6 B e t j ä n i n g

ANVISNING

Innan kylaggregatet tas i drift, bör det av hygieniska skäl torkas av med en fuktig trasa både på utsidan och insidan (se även kapitel "Rengöring och skötsel" på sidan 103).

6.1 Energispartips

ANVISNING

En fläkt i kylboxens inre cirkulerar luften i boxen för att förbättra kyleffekten. För att den kalla luften inte ska strömma ut när kylboxen öppnas, är den utrustad med en kontakt, som stänger av fläkten så snart locket öppnas.

• Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.
• Om du vill använda kylapparaten med högre energieffektivitet och begränsad kyleffekt kan du aktivera ECO-läget.
• Låt varm mat svalna innan den läggs in i kylapparaten.
• Öppna inte kylapparaten oftare än nödvändigt.
• Låt inte kylskåpsdörren stå öppen längre än nödvändigt.

6.2 Öppna kylbox

▶ Gäller endast TCX35: Lås upp kylen (bild 2, sida 3).
▶Öppna kylen.

Se till att det endast ligger föremål eller varor i kylboxen, som får kylas eller värmas till den inställda temperaturen.

▶Ställ kylboxen på ett fast underlag.
▶Stäng kylen.

• med hjälp av den medföljande växelströms-anslutningskabeln (bild 1 2, sida 3) ansluter du till en växelströmskontakt eller ...
• med hjälp av den medföljande likströms-anslutningskabeln (bild 1 3, sida 3) ansluter du till likströmskontakten i fordonet (bild 4 , sida 4).

▶ Tryck på "⏻"-knappen på betjäningspanelen för att starta kylboxen..

√Kylboxen börjar kyla eller värma boxens inre:

Driftindikering Driftläge
Röd (bild 3 2, sida 3)	Värmning
Blå (bild 3 3, sida 3)	Kylning

6.4 Omkoppling mellan kyla och värme

- Om du vill koppla om mellan kylning och värmning behöver du endast trycka på "HOT/COLD"-knappen.

ANVISNING

Styrenheten på kylboxen har en minnesfunktion: Den sparar det valda temperaturområdet för varje läge (kylning och uppvärmning). På så sätt ställs det valda temperaturområdet för respektive läge in vid varje aktivering eller omställning.

√ Den röda eller blå driftindikeringslampan lyser och aggregatet börjar kyl/värma.
▶ Om du vill avsluta kyl- eller värmningsprocessen, tryck på "⏻"-knappen.
▶Dra ur anslutningskabeln när du vill stänga av kylboxen.

6.5 Temperaturval

Statusindikeringen (bild 3 5, sida 3) visar vilket temperaturområde som har valts. Med ökande antal tända lysdioder ökar även temperaturområdets intensitet.

ANVISNING

De följande temperaturangivelserna har toleranser och är beroende av mätpositionen.

Temperatur i boxen vid en omgivningstemperatur på ca. 25 °C:

	Statusindikering Temperaturområde
Kylning	sju lysdioder tända ca 0 °C i boxens inre
	en lysdiod är tänd ca 16 °C i boxens inre(ECO-läge)
Värmning	sju lysdioder tända ca 65 °C i boxens inre
	en lysdiod är tänd ca 48 °C i boxens inre

▶ Om du vill använda temperaturen för att kyla/värma, trycker du bara på "temp"-knappen", tills det önskade temperaturområdet är inställt.

6.6 Ansluta till cigarettändaren

ANVISNING

Vid anslutning till fordonets cigarettuttag: beakta att tändningen ev. måste slås på för att försörja kylapparaten med ström.

6.7 Ta bort locket

Det går att ta bort kylboxens lock (bild 5, sida 4):

▶Öppna locket så att det står i ca 30° vinkel mot boxen.
▶ Dra locket framåt och lyft av det snett.

7 Rengöring och skötsel

WARNING!

Koppla alltid bort apparaten från elnätet före rengöring och skötsel.

OBSERVERA! Risk för skador!

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.
• Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten.

▶Rengör apparaten då och då in- och utvändigt med en fuktig trasa.
Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts så att värmen i vid användning kan avledas ordentligt så att produkten inte skadas.

8 Avfallshantering

▶Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

9 Å t g ä r d a v

Fel Möjlig orsak Förslag på åtgård

Boxen fungerar inte,och det utifrån synligafläkthjulet roterar inte.	Det finns ingenspänning i fordonetslikströmsuttag.	På de flesta fordon finns det ingenspänning i likströmsuttaget om tändningen inte har slagits på.
Tändningen är tillkopp-lad och boxen fungerarinte.	Hållaren på lik-strömuttaget ärsmutsig. Det ger dåligelektrisk kontakt.	Rengör likströmsuttagets fattning med enborste, som inte får vara av metall, och ettlösningsmedel, så att det mellerstakontaktstiftet blir rent.Om stickkontakten blir mycket varm ilikströmuttaget måste antingen hållarenrengöras eller så är stickkontaktenmöjligtvis inte korrekt ansluten.
	Likströmskontaktenssäkring har gått.	Byt likströmskontaktens säkring(bild 6 1, sida 4) mot en likvärdigsäkring
	En av bilens säkringarhar gått.	Byt fordonssäkringen i likströmsuttaget(vanligtvis 15 A, se fordonets instruktions-bok).
Boxen kyler dåligt ochfläkthjulet roterar inte.	Fläktmotorn är defekt.	Boxen kan endast repareras av enauktoriserad kundserviceverkstad.
Boxen kyler dåligt trotsatt det yttre fläkthjuletroterar.	Motorn till den inrefläkten är defekt.
	Peltierelementetet ärdefekt.
	Den integreradenätdelen är defekt.

10 Tekniska data

	TCX14 TCX21	TCX35
Anslutningsspänning: 12/24 V--- /220 - 240 V~
Effektförbrukning:	46 W (12 V---)50 W (24 V---)64 W (230 V~)
	8,5 W(AC, ECO-läge)	8,8 W (AC, ECO-läge)
Temperaturområde Kylning:	0 °C till 16 °C(max. 30 °C under omgivningstemperaturen)Uppvärmning: 48 °C till 65 °C
Kategori: Pentry
Energieffektklass: A++
Energiförbrukning: 74 kWh/år	77 kWh/år
Bruttovolym:	14 l	21 l	35 l
Nyttovolym:	13,5 l	20 l	33 l
Klimatklass:	T
Omgivningstemperatur:	+16 °C till +43 °C
Ljudemission:	41 dB(A)
Vikt:	5,8 kg	7,3 kg	10,6 kg
Provning/certifikat:
