| Typ produktu | Lodówka termoelektryczna |
| Marka | Zanussi |
| Model | TCX 35 |
| Pojemność brutto | 35 litrów |
| Pojemność użytkowa | 33 litry |
| Zasilanie | 12/24 V DC (przez zapalniczkę) i 220-240 V AC |
| Pobór mocy | 77 kWh/rok |
| Klasa energetyczna | A++ |
| Zakres temperatur (chłodzenie) | 0°C do 16°C (do 30°C poniżej temperatury otoczenia) |
| Zakres temperatur (ogrzewanie) | 48°C do 65°C |
| Waga | 10,6 kg |
| Emisja hałasu | 41 dB(A) |
| Klasa klimatyczna | T (tropikalny: +16°C do +43°C) |
| Funkcje główne | Chłodzenie i ogrzewanie, tryb ECO, automatyczne przełączanie AC/DC |
| Konserwacja i czyszczenie | Czyścić wilgotną szmatką; nie zanurzać w wodzie |
| Bezpieczeństwo | Bezpiecznik, ochrona przed przegrzaniem, zatrzymanie wentylatora przy otwarciu pokrywy |
| Części zamienne i naprawialność | Wymienny bezpiecznik; części dostępne w serwisie |
| Informacje ogólne | Zastosowanie mobilne i camping; system Peltier bez zużycia |
Często zadawane pytania - TCX 35 ZANUSSI
Pytania użytkowników dotyczące TCX 35 ZANUSSI
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Lodówka w formacie PDF za darmo! Znajdź swoją instrukcję TCX 35 - ZANUSSI i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TCX 35 marki ZANUSSI.
INSTRUKCJA OBSŁUGI TCX 35 ZANUSSI
PL Przenośna lodówka termoelektryczna Instrukcja obsługi .... 137

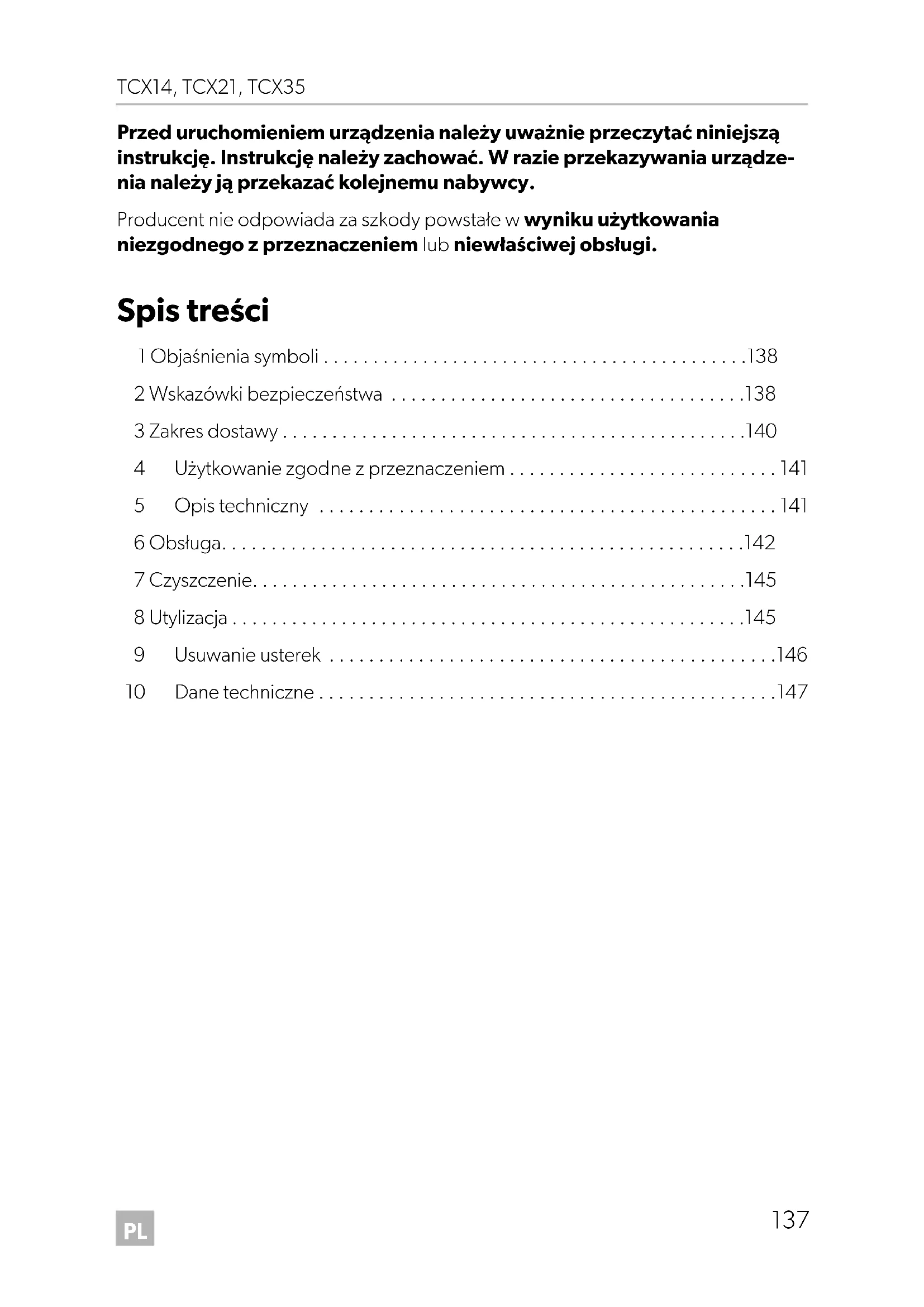

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją przekazać kolejnemu nabywcy.
Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.
Spis treści
1 Objaśnienia symboli ..... 138
2 Wskazówki bezpieczeństwa .....138
3 Zakres dostawy....140
4 Użytkowanie zgodne z przeznaczeniem ..... 141
5 Opis techniczny 141
6 Obstuga....142
7 Czyszczenie....145
8 Utylizacja....145
9 Usuwanie usterek .....146
10 Dane techniczne ..... 147
1 O b j a ś n i e
OSTRZEŻENIE!
Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.
OSTROŻNIE!
Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.
UWAGA!
Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.
WSKAZÓWKA
Informacje uzupełniające dot. obsługi produktu.
2 Wskazówki bezpieczeństwa
2.1 Ogólne bezpieczeństwo
OSTRZEŻENIE!
- Uruchamianie urządzenia jest zabronione, gdy ma ono widoczne uszkodzenia.
- Gdy przewód zasilania ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
- Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne niebezpieczeństwo.
- Dzieci od 8 roku życia i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych oraz/lub osoby niedysponujące stosowną wiedzą i doświadczeniem mogą użytkować to urządzenie, o ile osoby te znajdują się pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i zrozumiały ewentualne zagrożenia wynikające z niewłaściwego użytkowania.
- Dzieci nie mogą również czyścić i konserwować urządzenia bez nadzoru.
- Dzieci nie mogą bawić się urządzeniem.
- Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
- Urządzenie należy stosować i przechowywać poza zasięgiem dzieci poniżej 8 roku życia.
- W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.
OSTROŻNIE!
- Urządzenie należy odłączyć od sieci
– przed każdym czyszczeniem i konserwacją
- po każdym użyciu
- Środki spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub odpowiednich pojemnikach.
UWAGA!
- Należy porównać dane dotyczące napięcia na tabliczce znamionowej z danymi dostępnego źródła zasilania.
- Urządzenie można podłączać wyłącznie:
– za pomocą przewodu zasilania prądem stałym do gniazda prądu stałego w pojeździe (np. gniazda zapalniczki)
– lub za pomocą przewodu zasilania prądem o napięciu 230 V do sieci prądu przemiennego 230 V
- Wtyczki nie należy nigdy wyciągać z gniazda zapalniczki samochodowej ani gniazdka elektrycznego, pociągając za przewód zasilania.
- Jeśli przenośna lodówka jest podłączona do gniazdka DC: Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora.
- Jeśli przenośna lodówka jest podłączona do gniazdka DC: Wyłączając silnik należy odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować.
- Przenośna lodówka nie nadaje się do transportu substancji żrących lub zawierających rozpuszczalniki!
- Izolacja tego urządzenia chłodniczego zawiera cyklopentan. Znajdujące się w materiale izolacyjnym gazy wymagają specjalnej procedury utylizacyjnej. Nienadające się do dalszej eksploatacji urządzenie chłodnicze należy dostarczyć do specjalistycznego zakładu utylizacyjnego.
2.2 Bezpieczeństwo podczas eksploatacji urządzenia
OSTROŻNIE!
- Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche.
UWAGA!
- Wewnątrz przenośnej lodówki nie należy używać żadnych urządzeń elektrycznych – z wyjątkiem urządzeń zaleconych przez producenta.
- Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.).
- Niebezpieczeństwo przegrzania!
Należy zawsze pamiętać, że ciepło powstające przy eksploatacji musi być odpowiednio odprowadzone. Należy zadbać o to, aby urządzenie stało w odpowiedniej odległości od ścian lub przedmiotów, tak by możliwa była cyrkulacja powietrza.
- Należy uważać, aby nie zakrywać otworów wentylacyjnych.
- Wypełnianie wewnętrznego pojemnika cieczami i lodem jest zabronione.
- Zanurzanie urządzenia w wodzie jest zabronione.
- Urządzenie i przewody należy chronić przed wysoką temperaturą i wilgocią.
3 Zakres dostawy
Nr na rys. 1, strona 3 Ilość Nazwa
11 Przenośna lodówka termoelektryczna
21 Kabel przyłączeniowy prądu przemiennego
31 Kabel przyłączeniowy prądu stałego
- 1 Instrukcja obsługi
Przed uruchomieniem systemu należy sprawdzić, czy nie brakuje żadnej części objętej zakresem dostawy.
4 Użytkowanie zgodne z przeznaczeniem
Urządzenie chłodzące nadaje się do chłodzenia i utrzymywania temperatury środków spożywczych. Urządzenie można stosować na kempingu.
Wszystkie materiały, z których wykonano urządzenie, są bezpieczne dla artykułów spożywczych.
OSTROŻNIE! Zagrożenie zdrowia!
Należy sprawdzić, czy wydajność chłodzenia odpowiada wymaganiom związanym z przechowywaną żywnością lub lekami.
5 Opis techniczny
Lodówka przenośna to urządzenie mobilne. Lodówka schładza produkty do maks. 30°C poniżej temperatury otoczenia (wyłączenie termostatyczne w przypadku 0°C) względnie utrzymuje artykuły spożywcze w stanie schłodzonym lub podgrzewa do maks. 65°C bądź utrzymuje ciepło produktów.
Po osiągnięciu przez urządzenie ustawionego zakresu temperatury następuje automatyczne przełączenie na tryb oszczędzania energii. W tym trybie zużywana jest wyłącznie energia niezbędna do utrzymania danej temperatury w komorze urządzenia.
Chłodzenie termoelektryczne (efekt Peltiera - bez ruchomych elementów), odprowadzanie ciepła następuje przez wentylator.
Lodówka wyposażona jest w automatyczny przełącznik pierwszeństwa. W ten sposób zagwarantowane zostanie, że – przy jednoczesnym podłączeniu do sieci prądu zmiennego oraz do akumulatora 12/24 V – będzie wykorzystywana sieć prądu zmiennego.
6 O b s t u g a
WSKAZÓWKA
Przed pierwszym użyciem przenośnej lodówki należy ze względów higienicznych wyczyścić ją od wewnątrz i z zewnątrz wilgotną ściereczką (patrz również rozdz. „Czyszczenie” na stronie 145).
6.1 Rady dotyczące oszczędzania energii
WSKAZÓWKA
Wentylator wewnątrz lodówki służy do zapewnienia cyrkulacji chłodnego powietrza w obrębie komory, dzięki czemu uzyskana zostaje lepsza wydajność chłodzenia. Aby chłodne powietrze podczas otwierania lodówki nie wydostawało się na zewnątrz, jest ona wyposażona w przełącznik, który powoduje wyłączenie wentylatora natychmiast po otwarciu pokrywy.
- Wybierz miejsce z dobrą wentylacją, nienarażone na promieniowanie słoneczne.
- W celu zwiększenia efektywności energetycznej i ograniczenia wydajności chłodzenia stosuj tryb ECO.
- Schłódź ciepłe potrawy przed ich włożeniem do urządzenia.
- Nie otwieraj lodówki częściej niż jest to konieczne.
- Nie zostawiaj otwartej lodówki dłużej niż to jest konieczne.
6.2 Otwieranie lodówki
▶ Tylko TCX35: Odblokować lodówkę (rys. 2, strona 3).
▶Otworzyć lodówkę.
6.3 Włączanie lodówki
UWAGA!
Należy uważać, aby w lodówce znajdowały się tylko rzeczy lub produkty, które mogą być chłodzone lub podgrzewane do wybranej temperatury.
▶Przenośną lodówkę należy stawiać na stałym podłożu.
▶ Podłączyć lodówkę
- za pomocą dostarczonego kabla przyłączeniowego prądu przemiennego (rys. 1 2, strona 3) do gniazda prądu przemiennego lub
- za pomocą dostarczonego kabla przyłączeniowego prądu stałego (rys. 1 3, strona 3) do gniazda prądu stałego w pojeździe (rys. 4, strona 4).
▶ Aby włączyć lodówkę przenośną, należy użyć przycisku „☐” na panelu obsługi.
√Przenośna lodówka zaczyna chłodzić lub grzać w obrębie komory:.
Wskaźnik trybu pracy Tryb pracy
| czerwony (rys. 3 2, strona 3) | podgrzewanie |
| niebieski (rys. 3 3, strona 3) | chłodzenie |
6.4 Przełączanie między chłodzeniem i podgrzewaniem
W celu przełączenia między chłodzeniem oraz podgrzewaniem należy użyć przycisku „HOT/COLD”.
WSKAZÓWKA
Sterowanie lodówką przenośną jest wyposażone w funkcję pamięci: Dzięki temu dla każdego trybu (chłodzenie i podewanie) wybrany zakres temperatur jest zapamiętywany. Przy każdym włączeniu lub przełączeniu ustawiony zostanie uprzednio wybrany zakres temperatur dla danego trybu.
√ Wskaźnik trybu pracy świeci się kolorem czerwonym lub niebieskim, co oznacza, że urządzenie rozpoczyna chłodzenie/podgrzewanie.
▶W celu zakończenia operacji chłodzenia lub podgrzewania należy użyć ponownie przycisku „”
▶Aby wyłączyć urządzenie, należy wyciągnąć wtyczkę.
6.5 Wybór temperatury
Wskaźnik statusu temperatury (rys. 3 5, strona 3) przedstawia wybrany zakres temperatur. Wraz ze wzrostem liczby błyszczących diod LED rośnie także zakres temperatur.
WSKAZÓWKA
Poniższe dane dotyczące temperatury mają zakresy tolerancji i są zależne od miejsca pomiaru.
Temperatura komory przy temperaturze otoczenia wynoszącej ok. 25 °C:
| Wskaźnik statusu Zakres temperatur | |
| Chłodzenie | siedem błyszczących diod LED ok. 0 °C w komorze |
| jedna błyszcząca dioda LED ok. 16 °C w komorze (tryb ECO) | |
| Podgrzewanie | siedem błyszczących diod LED ok. 65 °C w komorze |
| jedna błyszcząca dioda LED ok. 48 °C w komorze |
W celu wybrania temperatury chłodzenia/podgrzewania należy wciskać przycisk „do chwili uzyskania żądanego zakresu temperatur.
6.6 Podłączanie do gniazda zapalniczki
WSKAZÓWKA
Jeśli przenośna lodówka jest podłączona do gniazda zapalniczki pojazdu, należy pamiętać, że konieczne jest włączenie zapłonu, aby urządzenie było zasilane prądem.
6.7 Zdejmowanie pokrywy
Pokrywę lodówki przenośnej można zdjąć (rys. 5, strona 4):
▶ Należy otworzyć pokrywę tak szeroko, aby między pokrywą i lodówką powstał kąt wynoszący ok. 30°.
▶Pokrywę należy odciągnąć w przód i następnie unieść po skosie.
7 C z y s z c z e n
OSTRZEŻENIE!
Przed każdym czyszczeniem należy odłączyć urządzenie od sieci.
UWAGA! Niebezpieczeństwo uszkodzenia!
- Przenośnej lodówki nie wolno nigdy czyścić pod bieżącą wodą ani zamaczać w wodzie.
- Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę.
Obudowę należy czyścić od czasu do czasu wilgotną ściereczką od wewnątrz i na zewnątrz.
Należy upewnić się, że otwory wentylacyjne urządzenia nie są zabrudzone ani zakurzone, aby możliwe było odprowadzanie ciepła podczas pracy urządzenia, co pozwoli uniknąć uszkodzenia urządzenia.
8 U t y l i z a c j
▶Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.
Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.
9 U s u w a n i e
Usterka Możliwa przyczyna Proponowane rozwiązanie
| Lodówka nie działa a widoczny z zewnątrz wirnik wentylatora nie obraca się. | Brak napięcia w g n i e ź d z i e samochodowym. | W większości pojazdów konieczne jest włączenie zapłonu, aby w gnieździe prądu stałego było napięcie. |
| Zapłon jest włączony, lodówka nie działa. | Gniazdo prądu stałego jest zabrudzone. Powoduje to nieprawidłowy styk elektryczny. | Należy czyścić gniazdo zapalniczki za pomocą rozpuszczalnika i niemetalowej szczotki, aż środkowy kolek stykowy będzie czysty.Gdy wtyczka w gnieździe prądu stałego jest zbyt ciepła, należy oczyścić gniazdo. Innym powodem może być nieprawidłowo zmontowana wtyczka. |
| Bezpiecznik wtyczki prądu stałego jest przepalony. | Wymienić bezpiecznik (rys.61, strona 4) wtyczki prądu stałego na równoważny bezpiecznik. | |
| Bezpiecznik pojazdu jest przepalony. | Wymienić bezpiecznik samochodowy gniazda prądu stałego (zwykle 15 A), uwzględniając przy tym informacje zawarte w instrukcji obsługi pojazdu. | |
| Lodówka nie chłodzi dostatecznie a zewnętrzny wirnik wentylatora nie obraca się. | Silnik wentylatora jest uszkodzony. | Naprawę może wykonać tylko odpowiedni zakład serwisowy. |
| Pojemnik nie chłodzi dostatecznie, ale zewnętrzny wirnik wentylatora obraca się. | Silnik wewnętrznego wentylatora jest uszkodzony. | |
| Element Peltiera jest uszkodzony. | ||
| Zintegrowany zasi- lacz jest uszkodzony |
10 Dane techniczne
| TCX14 TCX21 | TCX35 | ||
| Zasilanie: 12/24 V--- | 220 - 240 V~ | ||
| Pobór mocy: | 46 W (12 V---)50 W (24 V---)64 W (230 V~) | ||
| 8,5 W(AC, tryb ECO) | 8,8 W (AC, tryb ECO) | ||
| Zakres temperatur: Chłodzenie: 0 °C do 16 °C(do 30°C poniżej temperatury otoczenia)Podgrzewanie: 48 °C do 65 °C | |||
| Kategoria: Kredens | |||
| Klasa efektywności energetycznej: | A++ | ||
| Zużycie energii: 74 kWh/rok 77 kWh/rok | |||
| Pojemność brutto: 14 l 21 l | 35 l | ||
| Pojemność użytkowa: 13,5 l | 20 l | 33 l | |
| Klasa klimatyczna: | T | ||
| Temperatura otoczenia: +16°C do +43°C | |||
| Emisja hałasu: | 41 dB(A) | ||
| Waga: | 5,8 kg | 7,3 kg | 10,6 kg |
| Kontrola/Certyfikat: |  | ||
