NÁVOD K OBSLUZE TCX 35 ZANUSSI

SK Termoelektrický chladiaci box Návod na obsluhu....148

CS Termoelektrický chladicí box Návod k obsluze ..... 159

2.1 Všeobecná bezpečnost'

VÝSTRAHA!

- Ak sa poškodí pripojovací kábel tohoto zariadenia, musí ho vymenit' výrobca, služba zákazníkom alebo podobne kvalifikovaná osoba, aby sa zabránilo ohrozeniu.

• Odpojte zariadenie z el. siete
– pred každým čistením a ošetrovaním
- po každom použití

- Nikdy nevyť ahujte zástrčku zo zásuvky za pripojovací kábel.

- Ked'je chladiace zariadenie pripojené na zásuvku jednosmerného prúdu: Odpojte vaše chladiace zariadenie a ostatné spotrebiče od batérie skôr než pripojíte rýchlonabíjačku.

11 Termoelektrický chladiaci box
21 Pripájací kábel na striedavý prúd
31 Pripájací kábel na jednosmerný prúd
- 1 Návod na obsluhu

Chladenie je neopotrebovatel'ný termoelektrický chladič s odvádzaním tepla ventilátorom.

Ked' chcete zvolit teplotu chladenia/ohrievania, stláčajte tlačidlo „” dovtedy, kým nedosiahnete požadovaný teplotný rozsah.

6.6 Pripojit' na zapal'ovač cigariet

POZNÁMKA

Pred každým čistením a ošetrovaním odpojte zariadenie od siete.

POZOR! Nebezpečenstvo poškodenia!

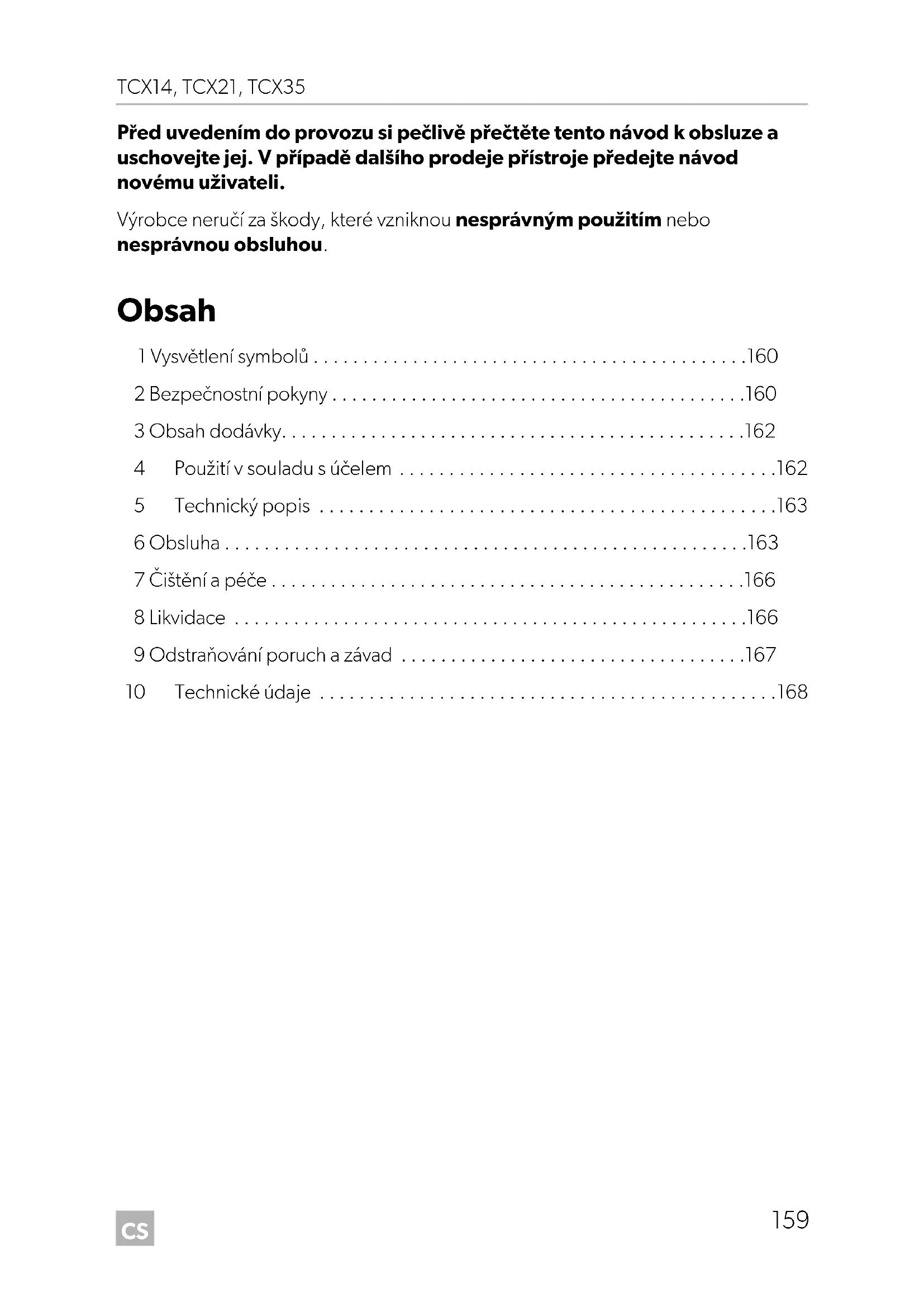

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje přístroje předejte návod novému uživateli.

Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.

Obsah

1 Vysvětlení symbolů .....160
2 Bezpečnostní pokyny....160
3 Obsah dodávky....162
4 Použití v souladu s účelem .....162
5 Technický popis .....163
6 Obsluha....163
7 Čištění a péče ....166
8 Likvidace ....166
9 Odstraňování poruch a závad .....167
10 Technické údaje .....168

1 Vysvětlení symbolů

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

2 Bezpečnostní pokyny

2.1 Obecná bezpečnost

VÝSTRAHA!

• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.

- Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.

- Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.

- Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a/nebo znalostí, pokud budou pod dozorem nebo pokud byly poučeny o bezpečném použití přístroje a porozuměly nebezpečím, která z použití výrobku vyplývají.

- Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.

• Nenechávejte děti, aby si s přístrojem hrály!

- Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.

• Přístroj používejte a skladujte mimo dosah dětí mladších 8 let.
• Neskladujte v přístroji výbušné látky, jako např. spreje shořlavýmhnacím plynem.

UPOZORNĚNÍ!

- Přístroj odpojte od sítě: - Před každým čištěním a údržbou - P o k a ž d é m p o u ž i t í

- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR!

- Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.

- Připojte přístroj pouze následujícím způsobem: - Přívodním kabelem stejnosměrného napájení k palubní zásuvce se stejnosměrným proudem ve vozidle (např. autozapalovač). - Přívodním kabelem 230 V k síti střídavého proudu 230 V.

- Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.

- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k rychlonabíječce.

- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.

- Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla.

- V izolaci této ledničky je hořlavý cyklopentan. Plyny v izolačním materiálu vyžadují speciální metodu likvidace. Po ukončení životnosti ledničku odevzdejte k řádné likvidaci.

- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

POZOR!

- Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.

- Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).

- Nebezpečí přehřátí!

Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, dostatečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

• Pamatujte, že nesmějí být zakryty větrací otvory.
• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
• Nikdy neponořujte přístroj do vody.
• Chraňte přístroje a kabely před horkem a vlhkem.

3 Obsah dodávky

Č. na obr. 1, strana 3 Množství Název

11 Termoelektrický chladicí box
21 Přívodní kabel pro střídavý proud
31 Stejnosměrný přívodní kabel
- 1 Návod k obsluze

Před uvedením přístroje do provozu se přesvědčte o úplnosti součástí, jež patří k objemu dodávky.

4 Použití v souladu s účelem

Chladicí přístroj je vhodný k chlazení potravin a pokrmů a udržovíní jejich teploty. Přístroj je vhodný také ke kempování.

Veškeré materiály chladničky jsou pro potraviny neškodné.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.

5 T e c h n i c k y

Chladicí box je určen k mobilnímu použití. Obsah můžete chladit na teplotu o max. 30 °C nižší než okolní teplota, nebo jej udržovat chladný (vypnutí termostatem při cca 0 °C), nebo můžete obsah ohřát na max. 65 °C, nebo jej udržovat teplý.

Jakmile přístroj dosáhne nastaveného rozsahu teplo, dojde automaticky k přepnutí do úsporného režimu. V tomto režimu je výhradně spotřebovávána energie, která je nutná k zachování teploty uvnitř boxu.

Systém funguje na principu termoelektrického chlazení, při kterém nedochází k opotřebení. Teplo je odváděno ventilátorem.

Chladicí box je vybaven funkcí automatického prioritního spínání. Tím je zajištěno aby při současném připojení k síti střídavého proudu a k baterii 12/24 V bylo využívání sítě střídavého proudu.

6 O b s l u h a

POZNÁMKA

Dříve než uvedete novou chladničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 166).

6.1 Tipy k úspoře energie

POZNÁMKA

Ventilátor uvnitř chladicího boxu zajišťuje cirkulaci studeného vzduchu uvnitř boxu, čímž je dosaženo lepšího chladicího výkonu. K tomu, aby studený vzduch při otevření chladicího boxu neunikal, je box vybaven spínačem, který vypne ventilátor při otevření víka.

• K používání vyberte dobře větrané místo chráněné před slunečním zářením.
• Pokud si přejete nastavit vyšší efektivitu využití energie a omezený chladicí výkon chladničky, využijte režimu ECO.
• Teplé pokrmy nechejte před uložením do chladničky vychladnout.
• Neotevírejte chladničku častěji, než je nezbytně nutné.
  • Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.

6.2 Otevření chladicího boxu

▶ Pouze TCX35: Odemkněte chladničku (obr. 2, strana 3).
▶Otevřete chladničku.

6.3 Zapínání chladicího boxu

POZOR!

Pamatujte, že v chladicím boxu musejí být pouze výrobky nebo předměty, které je dovoleno zchladit nebo ohřát na nastavenou teplotu.

▶Postavte chladicí box na pevnou podložku.
▶Připojte chladničku

• dodaným přívodním kabelem na střídavý proud (obr. 1 2, strana 3) k zásuvce střídavého proudu nebo...
• dodaným přívodním kabelem na stejnosměrný proud (obr. 1 3, strana 3) k zásuvce stejnosměrného proudu ve vozidle (obr. 4, strana 4).

▶ Stiskněte tlačítko „☐” na ovládacím panelu, tím zapnete chladicí box.

√Chladicí box zahájí chlazení popř. ohřev vnitřního prostoru:

Provozní kontrolka Provozní režim

Červená (obr. 3 2, strana 3)	Ohřev
Modrá (obr. 3 3, strana 3)	Chlazení

6.4 Přepínání mezi chlazením a ohřevem

▶ Pokud si přejete přepnout chlazení a ohřev, stiskněte tlačitko „HOT/COLD“.

POZNÁMKA

Řídicí jednotka chladicího boxu je vybavena pamětí (memory): „Zapamatuje“ si vybraný rozsah teplot pro každý režim (chlazení a ohřev). Při každém zapnutí nebo přepnutí tak bude vždy nastaven vybraný rozsah teplot příslušného režimu.

Červená nebo modrá provozní kontrolka svítí a přístroj zahajuje chlazení nebo ohřev.
▶ Pokud si přejete ukončit režim chlazení nebo ohřevu, stiskněte tlačítko „ ^Ø ”.
▶Pokud nebudete chladničku dále používat, odpojte ji od sítě.

6.5 Nastavení teploty

Stavové kontrolky teploty (obr. 3 5, strana 3) indikují vybraný rozsah teplot. Se zvyšujícím se počtem svítících kontrolek LED se zvyšuje také intenzita rozsahu teplot.

POZNÁMKA

Následující údaje o teplotách jsou s tolerancemi a závisejí na pozici měřicího snímače.

Vnitřní teplota za okolní teploty cca 25 °C:

	Stavová kontrolka Teplotní rozsah
Chlazení	Sedm svítících kontrolek LED cca 0 °C uvnitř
	Jedna svítící kontrolka LED cca 16 °C uvnitř(režim ECO)
Ohřev	Sedm svítících kontrolek LED cca 65 °C uvnitř
	Jedna svítící kontrolka LED cca 48 °C uvnitř

Pokud si přejete nastavit teplotu chlazení/ohřevu, stiskněte tlačítko „” a podržte je, dokud nedosáhnete nastaveného teplotního rozsahu.

6.6 Připojení do autozapalovače

POZNÁMKA

Pokud připojíte chladničku do autozapalovače pamatujte, že možná budete muset zapnout zapalování vozidla, aby bylo zahájeno napájení přístroje.

6.7 Demontáž víka

Víko chladicího boxu můžete demontovat (obr. 5, strana 4):

▶ Otevřete víko tak, aby svíralo s boxem úhel zhruba 30°.
Zatáhněte víko směrem dopředu a šikmo je vytáhněte.

7 Č i š t ě n í a

p

VÝSTRAHA!

Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.

POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladničku pod tekoucí vodou nebo ve ve vodě s prostředkem na mytí nádobí.
• Nepoužívejte k čištění ostré čisticí prostředk nebo tvrdé předměty, může dojít k poškození chladničky.

▶Příležitostně očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.

8 Likvidace

▶Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

9 Odstraňování poruch a závad

Závada Možná příčina Návrh řešení

Váš box nefunguje a kolo větráku, které je viditelné zvenku, se neotáčí.	Zásuvka se stej-nosměrným napětím ve vašem vozidle není pod napětím.	Ve většině automobilů musíte nejprve spustit zapalování, aby byla zásuvka se stejnosměrným proudem pod napětím.
Je zapnuto zapalování, ale box nefunguje.	Objímka zásuvky stejnosměrného napětí je znečištěná. Následkem je špatný elektrický kontakt.	Očistěte pomocí nekovového kartáčku a rozpouštědla objímku zapalovače cigaret tak, aby byl střední kolík kontaktu čistý. Pokud je zástrčka v zásuvce stejnosměr- ného napájení velmi horká, bud’ očistěte objímku nebo zkontrolujte, zda je zástr- čka správně namontována.
	Pojistka zástrčky stej-nosměrného napájení je propálená.	Vyměňte pojistku (obr. 6 1, strana 4) zástrčky stejnosměrného napájení za novou o stejné hodnotě.
	Pojistky automobilu jsou spálené.	Vyměňte pojistku zásuvky stejnosměr- ného napájení (obvykle 15 A, viz návod k obsluze vašeho vozidla).
Chladicí box nepodává uspokojivý chladicí výkon a vnější větrákové kolo se neotáčí.	Větrákový motor je defektní.	Opravu smí provést pouze schválená provozovna zákaznického centra.
Chladicí box nepodává uspokojivý chladicí výkon a vnější větrákové kolo se otáčí.	Je defektní motor pro vnitřní větrák.
	Je defektní Peltierový prvek.
	Integrovaný síťový zdroj je vadný.

10 Technické údaje

	TCX14 TCX21	TCX35
Napájení: 12/24 V---	220 - 240 V~
Příkon:	46 W (12 V---)50 W (24 V---)64 W (230 V~)
	8,5 W(AC, režim ECO)	8,8 W (AC, režim ECO)
Teplotní rozsah: Chlazení: 0 °C až 16 °C(až o 30 °C níže než okolní teplota)Ohřev: 48 °C až 65 °C
Kategorie: Spižírna
Energetická třída účinnosti A++
Spotřeba energie: 74 kWh/annum 77 kWh/annum
Obsah brutto:	14 l	21 l	35 l
Užitečný obsah:	13,5 l	20 l	33 l
Klimatická třída:	T
Okolní teplota:	+16 °C až +43 °C
Hlukové emise:	41 dB(A)
Hmotnost:	5,8 kg	7,3 kg	10,6 kg
Kontrola/certifikát:
