Caractéristique	Détails
Type de haut-parleur	Colonne
Réponse en fréquence	60 Hz - 28 kHz
Impédance	8 Ohms
Puissance nominale	200 W
Dimensions (HxLxP)	1 020 x 350 x 400 mm
Poids	25 kg
Matériaux	Bois MDF, finition laquée
Connectivité	Bornes à vis
Utilisation recommandée	Systèmes audio haute-fidélité, home cinéma
Maintenance	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Garantie	2 ans

FOIRE AUX QUESTIONS - Kanta 2 FOCAL

Comment connecter mes haut-parleurs FOCAL Kanta 2 à un amplificateur ?

Pour connecter vos FOCAL Kanta 2 à un amplificateur, utilisez des câbles haut-parleurs de bonne qualité. Assurez-vous que les bornes de l'amplificateur et des haut-parleurs sont correctement branchées, en respectant la polarité (+/-).

Quelle est la puissance recommandée pour les FOCAL Kanta 2 ?

Les FOCAL Kanta 2 ont une puissance nominale de 120 W et peuvent supporter jusqu'à 300 W en puissance maximale. Il est recommandé d'utiliser un amplificateur dont la puissance est adaptée à ces spécifications.

Comment positionner les FOCAL Kanta 2 pour un meilleur son ?

Pour un son optimal, placez les FOCAL Kanta 2 sur des supports à environ 30 cm du mur arrière et à environ 2 mètres de distance l'une de l'autre. L'angle d'écoute devrait être légèrement dirigé vers l'auditeur.

Les FOCAL Kanta 2 sont-elles adaptées à une utilisation en extérieur ?

Non, les FOCAL Kanta 2 sont conçues pour un usage intérieur. L'humidité et les conditions extérieures peuvent endommager les composants.

Comment nettoyer mes haut-parleurs FOCAL Kanta 2 ?

Utilisez un chiffon doux et sec pour dépoussiérer vos haut-parleurs. Évitez les produits chimiques agressifs et l'eau, car cela pourrait endommager le fini.

Que faire si mes FOCAL Kanta 2 n'émettent pas de son ?

Vérifiez que les câbles haut-parleurs sont correctement connectés, que l'amplificateur est allumé et que le bon canal est sélectionné. Testez avec d'autres sources audio si nécessaire.

Les FOCAL Kanta 2 sont-elles compatibles avec les systèmes audio sans fil ?

Les FOCAL Kanta 2 ne sont pas des haut-parleurs sans fil. Vous devez les connecter via des câbles à un amplificateur ou un récepteur audio compatible.

Quelle est la garantie des FOCAL Kanta 2 ?

Les FOCAL Kanta 2 sont généralement couvertes par une garantie de 2 ans. Vérifiez les conditions spécifiques auprès de votre revendeur.

MODE D'EMPLOI Kanta 2 FOCAL

Manuel d'utilisation / User manual

3

KANTA

Manuel d'utilisation / User manual

4

KANTA

Manuel d'utilisation / User manual

	KANTA N°1 KANTA N°2 KANTA N°3 KANTA CENTER
Type	Bibliothèque2 voies Bass-reflex	Colonne 3 voiesBass-reflex	Colonne 3 voiesBass-reflex	Centrale 2 voiesBass-reflex
Haut-parleurs	Grave-MémiumFlax 16,5cm avecsuspension TMDet moteur NIC	2 x Grave Flax16,5 cm avecmoteur NIC	2 x Grave Flax21 cm avecmoteur NIC	2 x Grave-MémiumFlax 16,5 cm avecsuspension TMDet moteur NIC
	Tweeter 'IAL3' àdôme inversé Be27 mm	Mémium Flax16,5 cm avecsuspension TMDet moteur NIC	Mémium Flax16,5cm avecsuspension TMDet moteur NIC	Tweeter 'IAL3' àdôme inversé Be27 mm
		Tweeter 'IAL3' àdôme inversé Be27 mm	Tweeter 'IAL3' àdôme inversé Be27 mm
Sensibilité (2,83V/1m)	88 dB 91 dB 91 dB 91 dB
Bande Passante (±3 dB)	46 Hz - 40 kHz 35 Hz - 40 kHz 33 Hz - 40 kHz 55 Hz - 40 kHz
Coupureasse (-6 dB)	42 Hz 29 Hz 26 Hz 50 Hz
Impédancenominale	8 Ohms 8 Ohms 8 Ohms 8 Ohms
Impédanceminmale	3,9 Ohms 3,1 Ohms 3 Ohms 3,5 Ohms
Puisance ampli recommandée	25 - 150 W 40 - 300 W 40 - 400 W 40 - 200 W
Fréquence de filtrage	2400 Hz 260 Hz - 2700 Hz 250 Hz - 2500 Hz 2400 Hz
Dimensions (H x L x P)	422 x 234 x 391 mm	1118 x 321 x 477 mm	1280 x 386 x 520 mm	246 x 561 x 393 mm
Poids net (avec porte tissu)	13 kg	35 kg 46 kg 18 kg

	KANTA N°1 KANTA N°2 KANTA N°3 KANTA CENTER
Type	Two-wayBass-reflexbookshelfspeaker	Three-wayBass-reflexfloorstandingspeaker	Three-wayBass-reflexfloorstandingspeaker	Two-wayBass-reflexcenterspeaker
Drivers	6 1/2" (16.5cm) Flax mid-bass with TMD suspension and NIC motor 1 1/16" (27mm) 'AL3' pure Beryllium inverted dome tweeter	Two 61/2" (16.5cm) Flax woofer with NIC motor 61/2" (16.5cm) Flax midrange with TMD suspension and NIC motor 11/6" (27mm) 'AL3' pure Beryllium inverted dome tweeter	Two 8" (21cm) Flax woofer with NIC motor 61/2" (16.5cm) Flax midrange with TMD suspension and NIC motor 11/6" (27mm) 'AL3' pure Beryllium inverted dome tweeter	Two 61/2" (16.5cm) Flax woofer with TMD suspension and NIC motor 11/6" (27mm) 'AL3' pure Beryllium inverted dome tweeter
Sensitivity (2,83V/1m)	88dB 91dB	91dB	92dB
Frequency response (±3 dB)	46Hz - 40kHz	35Hz - 40kHz	33Hz - 40kHz	55Hz - 40kHz
Low frequency point (-6 dB)	42Hz	29Hz	26Hz	50Hz
Nominal impedance	8 Ohms 8 Ohms 8 Ohms 8 Ohms
Minimum impedance	3.9 Ohms 3.1 Ohms 3 Ohms 3.5 Ohms
Recommended amplifier power	25 - 150W	40 - 300W	40 - 400W	40 - 200W
Crossover frequency	2,400Hz	260Hz - 2,700Hz	250Hz - 2,500Hz	2,400Hz
Dimensions (HxWxD)	6 3/2x6/4 x 3/2 x 15/2x6/4 (422 x 234 x 391mm)	44 7/4 x 12/14 x 18/2x/4" (1118 x 321 x 477mm)	50 25/24 x 151/14 x 201/24" (1280 x 386 x 520mm)	91/16 x 22/24 x 151/24" (246 x 561 x 393mm)
Net Weight (unit)	28.7lbs (13kg)	77.2lbs - (35kg)	101.4lbs (46kg)	39.6lbs (18kg)

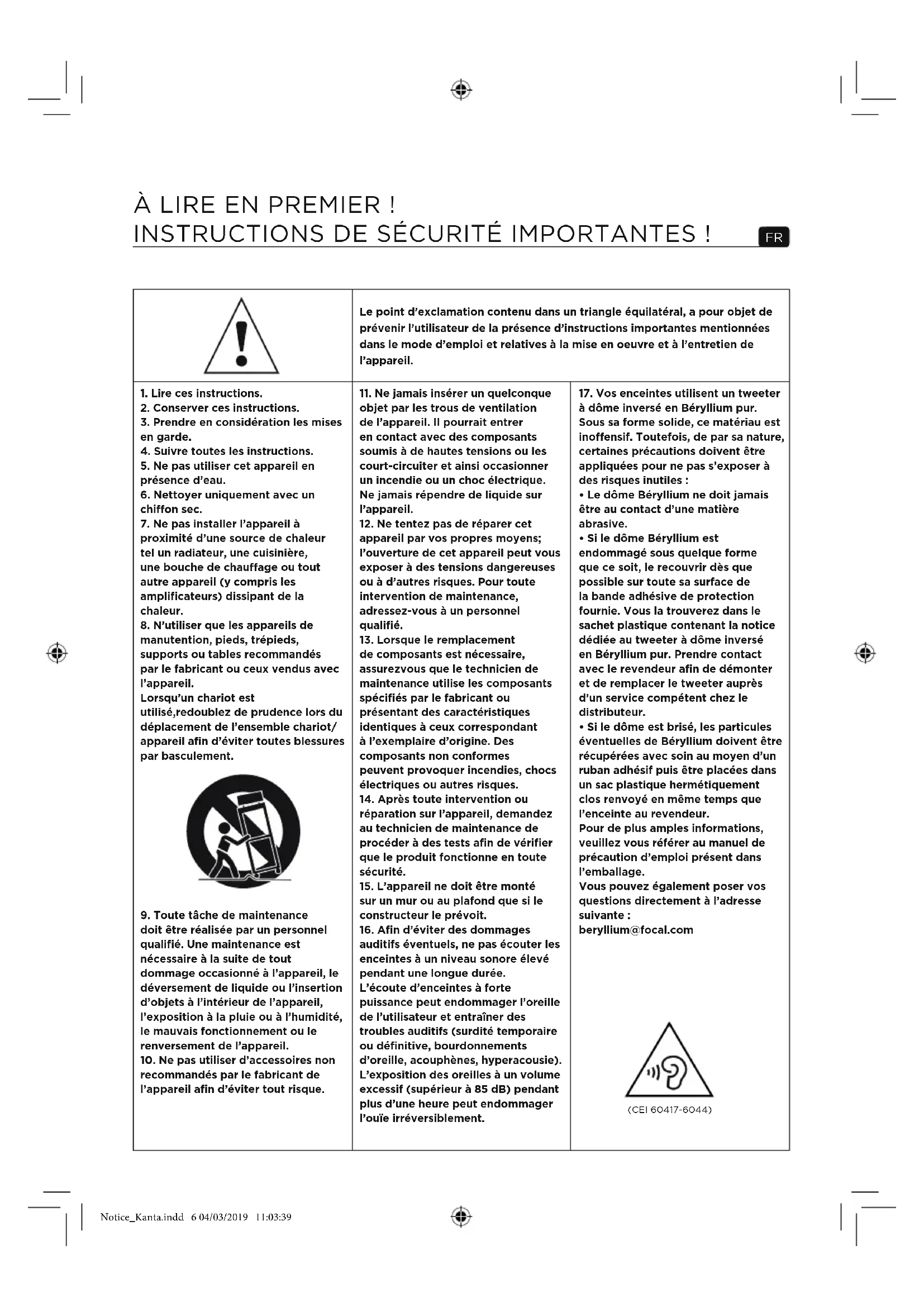

À LIRE EN PREMIER!

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES!

FR

1. Lire ces instructions.
2. Conserverces instructions.
3. Prende en considération les mises en garde.
4. Sûivre toutes les Instructions.
5. Ne pas utiliser cet apparéil en presence d'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. Ne pas installer l'appareil à proximé d'une source de chaleur tel un radiateur, une ciésinière, une bouche de chauffage ou tout autre apparéil (y compris les amplificateurs) dissipant de la chaleur.
8. N'utiliser que les appareils de manutention, pieds, trépieds, supports ou tables recommendés par le fabricant ou ceux vendus avec l'appareil.

Lorsqu'un chariot est utilisé,redoublez de prudence lors du déplacement de l'ensemble chariot/ apparéil afin d'éviter toutes blessures par basclement.

1. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou le renversement de l'appareil. 10. Ne pas utiliser d'accessoires non recommendés par le fabrcant de l'appareil afin d'éviter tout risque.

Le point d'exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en œuvre et à l'entretien de l'appareil.

1. Ne jamais insérer unquelconque
   objet par les trous de ventilation
   de l'appareil. Il pourrait enter
   en contact avec des composants
   soumis a de haute tensions ou les
   court-circuiter et ainsi occasionner
   un incendle ou un chic electrique.
   Ne jamais rependre de liquide sur
   l'appareil.
2. Ne tentez pas de réparer cet apparéil par vos propres moyens; l'ouverture de cet apparéil peut vous exposer à des tensions dangereuses ou à autres risques. Pour toute intervention de maintenance, adressée-vous à un personnel qualifié.
3. Lorsque le remplacement de composants est nécessaire, assurez-vous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou représentant des caractéristiques Identiques à ceux correspondant à l'exemplaire d'origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.
4. Avres toute intervention ou réparation sur l'appareil, demandez au technicien de maintenance de proceder à des tests afin de vérifier que le produit fonctionne en toute sécurité.
5. L'appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit.

6. Afin d'eviter des dommages auditifs eventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L'écoute d'enceintes à force puissance peut endommager l'oreille de l'utilisateur et entrainer des troubles auditifs (surdite temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie). L'exposition des oreilles à un volume excessif (supérieur à 85 dB) pendant plus d'une heures peut endommager l'ouïe irreversiblement.

7. Vos enceintes utiliser un tweeter à dôme inversé en Béryllium pur. Sous sa forme solide, ce matériel est inoffensif. Toutefois, de par sa nature, certaines précautions doivent être appliquées pour ne pas s'exposer à des risques inutilles :

8. Le dôme Béryllium ne doit jamais être au contact d'une matière abrasive.

9. Si le dôme Béryllium est endommagé sous quelque forme que ce soit, le recouvrirès que possible sur toute sa surface de la bande adhésive de protection fournie. Vous la trouvez dans le sachet plastique contenant la notice dédiée au tweeteter à dôme inversé en Béryllium pur. Prendre contact avec le revendeur afin de démonter et de replacer le tweeter auprès d'un service compétent chez le distributeur.

10. Si le dôme est brisé, les particules éventuelles de Béryllium doivent être récapucées avec soin au moyen d'un ruban adhésif puis être placees dans un sac plastique hermetiquement clos renvoyé en même temps que l'enceinte au revendeur.

Pour de plus amples informations, veuillez vous reférer au manuel de précaution d'emploi liént dans l'emballage.

Vous pouvez également poser vos questions directement à l'adresse suivante:

[e-mail]

(CEI 60417-6044)

Pour validation de la garantie Focal-JMlab,

il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantie

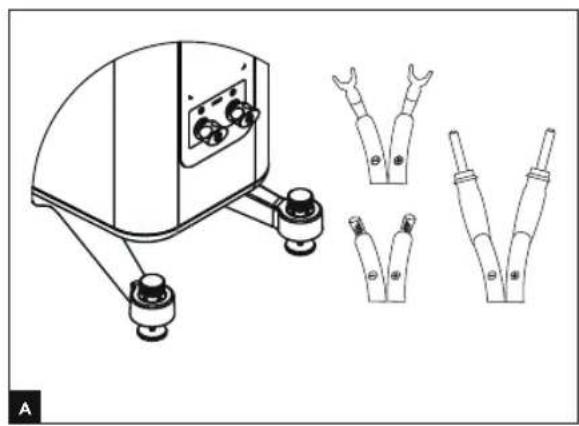

Branchements

Les connecteurs des Kanta assurent des contacts fiables et polyvalents, pour cables dénudés (jusqu'à 4 mm de diamètre), fourches ou fiche banane. Il est impératif de respecter la polarité des enceintes. Le connecteur marque "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqu "-" sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement. Choisissez des cables de qualité de section appropriés à la longueur : votre revendeur saura vous conseiller.

Choix de l'emplacement

Vos enceintes ont ete estudiees pour restituer le plus fid element possible toutes les formes de musiques ou programmes home cinema. Il convient toutfois d'observer quelsques regles simples pour optimiser leurs performances, garantir un bon equilre tonal et une image sonore realiste.

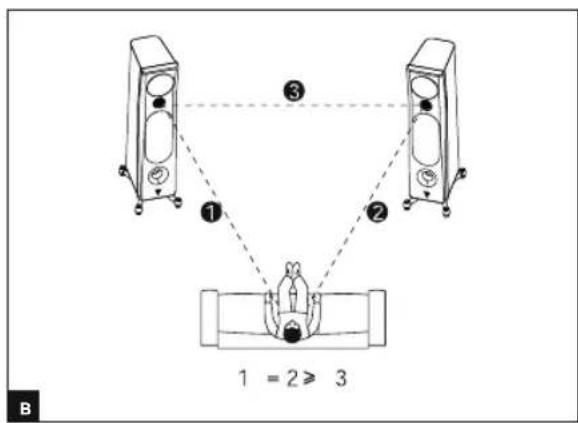

Les enceintes devront etre placées de facon symétrique face à la zone d'écoute, de maniere à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour couver le compromis idéal en fonction des conditions particulières d'aménagement (fig. B).

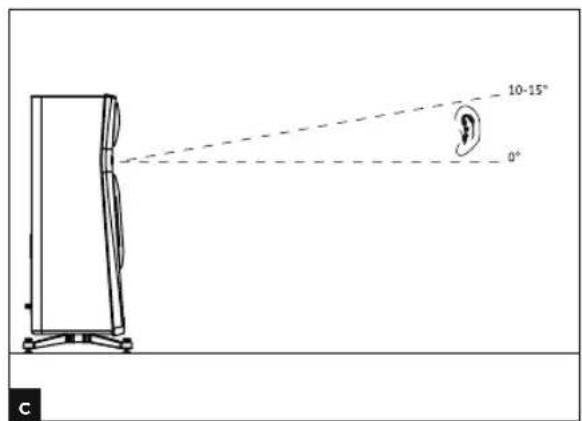

Les enceintes devont etre placés a meme hauteur sur un meme plan horizontal. Idealement, te tweeter sera placé au niveau des oreilles de I'auditeur au point d'ecoute habituel (fig.C).

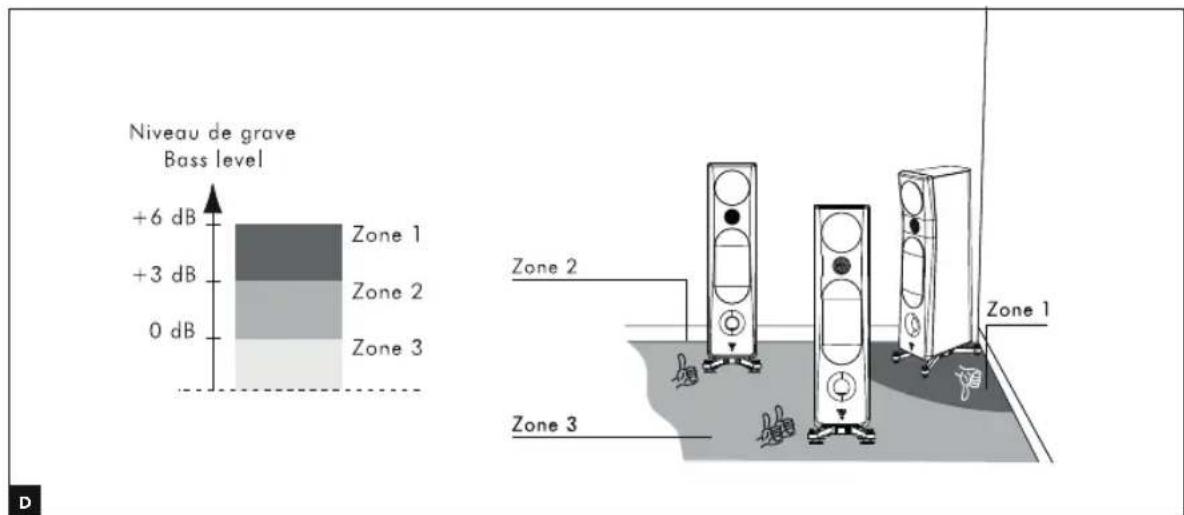

Ne placez pas les enceintes trop pres d'un angle de la pièce et evitez de trop les rapprocher d'un mur.

Ceci aura pour effet d'excluter certaines résonances du local et d'augmenter artificiellement le niveau de grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour le reequilibrer (fig. D).

Optimisation

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

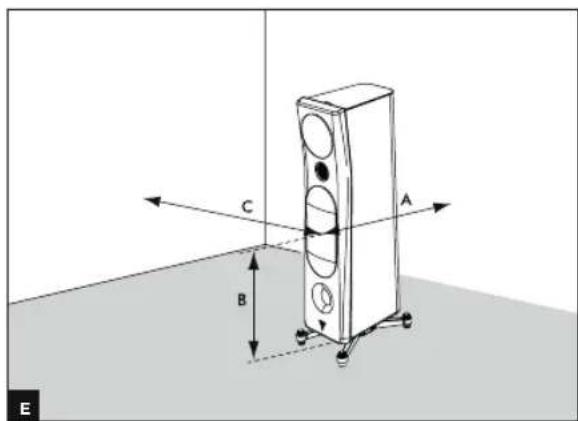

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B2 = AC définit la position ideale de l'enceinte.

• Exemple :

Si le centre du boomer est éloigné du mur arrière de 50 cm (A) et à 60 cm du sol (B), alors le mur létal sera idéalement à 72 cm (C = B2/A = 72 cm) (fig. E).

KANTA

Manuel d'utilisation

8

Conseils d'utilisation

Le comportement des enceintes depend de I'acoustique de la piece, du bon positionnement des enceintes dans celui-ci et de I'emplacement de I'auditeur.

Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéreophonique est imprecise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou de les orienter vers le point d'écoute.

Le son est dur, agressif: l'acoustique de votre piece est probablement trop réverbérante. Envisagez l'utilisation de matérielux absorbants (tapis, canapé, tentures murales, ridesaux...) et refléchissants (mobilier) pour absorber ou diffuser les résonances.

Le son est "plat", étouffé: excès de matérielux absorbants dans la pierce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matérielux absorbants et refléchissants de votre interieur. D'une manière générale, on recherche à ce que le mur place derrière les enceintes soit de nature refléchissante pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'écoute sera idèalement absorbant pour éviter que des réflexions arrirée ne viennent "polluer" la perception de l'image stéropheonique. Le mobilier pourrait être place judicieusement sur les murs lateraux pour diffuser les ondes sonores afin d'éviter d'exciter certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

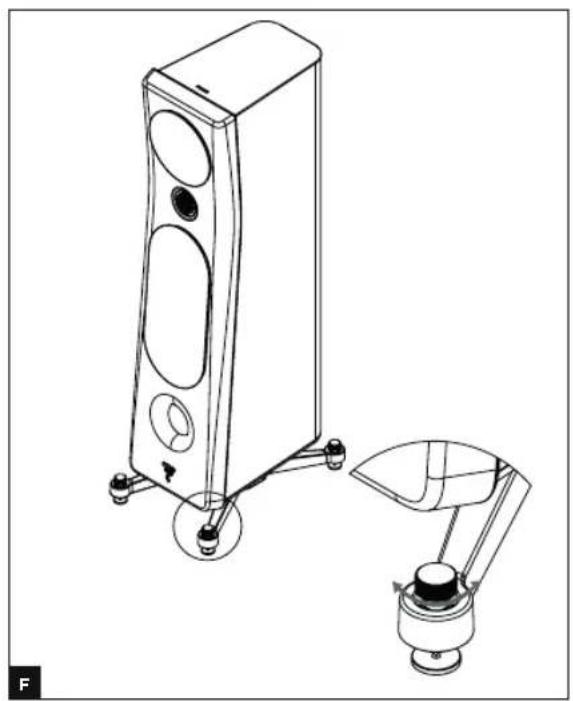

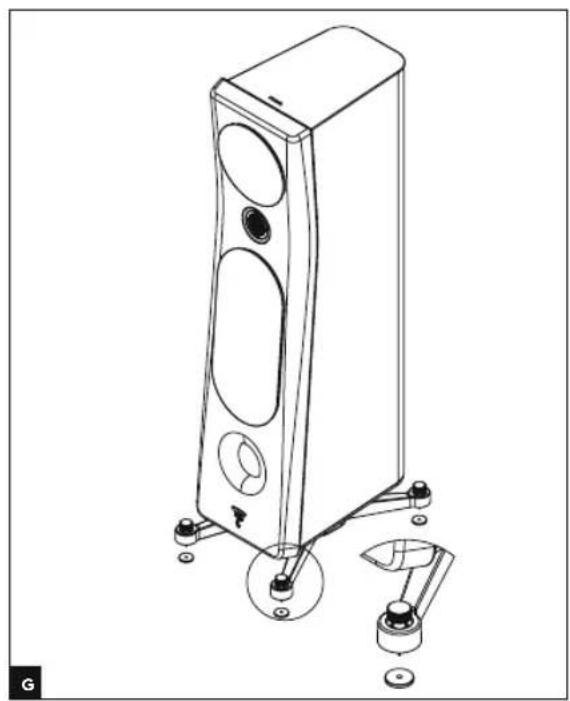

Pointes

Les colonnes Kanta integrent des pointes de decouplage. Ces pointes permettent d'assurer une tres bonne stabilite des enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont reglables en hauteur, de maniere a ce que les 4 pointes reposent uniformement au sol sans aucun basculement (fig. F). 4 contrepointes sont également fournies de maniere a protegger les sols tendres de type parquet bois, etc. (fig. G).

La mise en place de ces contrpoints nécessite de basculer légerement l'enceinte et de positionner en même temps les contrpoints une par une sous chaque pointe. Nous recommendons fortement que cette opération soit effectue par deux personnes et qu'une attention particulière soit portée lors de l'approche des mains à proximé des pointes (risque de blessure).

Patins en silicone

Des patins en silicone sont inclus avec l'enceinte bibliothèque Kanta N°1 et l'enceinte Kanta Center. Lorsque vous positionné les enceintes sur une étagère ou un meuble, veillez à coller les patins en silicone avant l'installation. (fig. J).

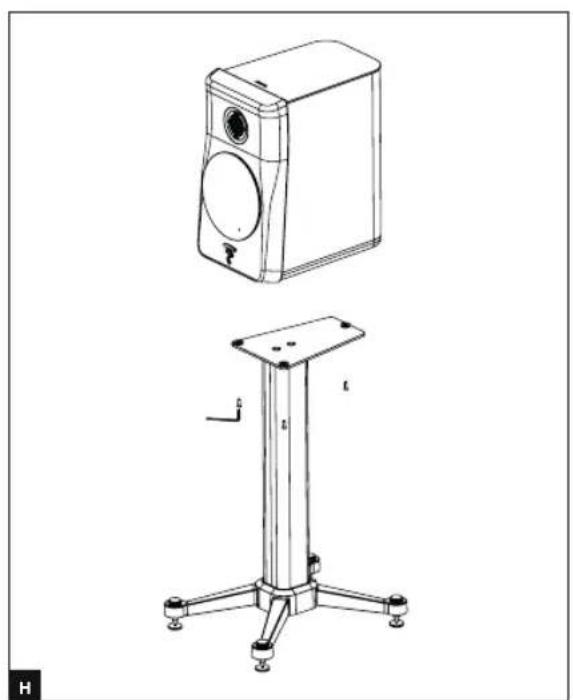

Fixation de l'enceinte bibliothèque sur le pied

L'enceinte Kanta N°1 peut être fixée sur son pied grâce aux vis fournies (fig. H).

Assurez-vous de la stabilité de l'enceinte Kanta N°1 lors de l'assemblage de celle-ci sur le pied pour éviter toute chute. L'enceinte doit être fixée solidement sur le pied (vis bien serrées)

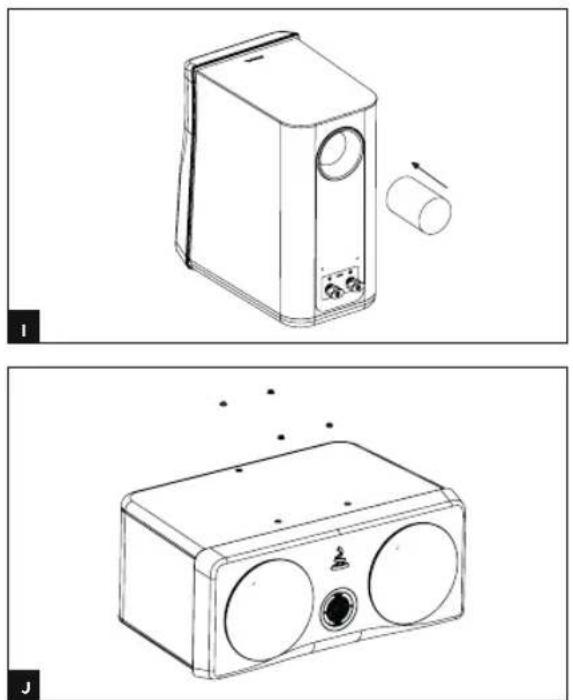

Moussevent pour Kanta N°1

L'utilisation de la mousse pour évent permet de conserver les avantages du bass-reflex, lorsque les conditions d'utilisation des enceintes ne sont pas optimales, en termes de surface disponible dans une piece (lorsque les enceintes se trouvent situées à moins de 20-30 cm d'une paroi) ou d'acoustique de piece trop amortie. L'écoute semblera gonflée dans le grave. L'usage du tube de mousse permet de freiner et de réduire l'onde arrêté émise par l' évent et ainsi d'adapter le niveau de grave à votre environnement. Utiliser le tube simultanément sur les deux enceintes. Insérer le tube de mousse dans l'évent (fig. I).

KANTA

Manuel d'utilisation

9

Période de rodage

Les haut-parleurs utilisés dans les enceintes Kanta sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibiltés et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures consécutives. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrait profiter pleinement des performances de vos enceintes Kanta.

Précautions particulières

L'entretien des enceintes Kanta se limite à un dépoussierage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Placement de l'enceinte centrale Kanta Center

L'enceinte centrale doit etre place a proximite de l'ecran pour une restitution realiste des dialogues. Si un ecran de projection standard est utilise, l'enceinte centrale devra etre place au pied de cet ecran pour des résultats optimaux. Si un ecran micro perforé est utilise, elle pourra alors etre place derriere l'ecran, vers la moitié basse de celui-ci.

Choix de l'amplificateur

Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire, un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risqueraient de détruire le tweeter. La capacité dynamique et la définition des enceintes Kanta sont suffisamment élevées pourmettre en évidence les qualités et defaults des amplificateurs qui leur seront associés. Voitré revendeur saura vous accompagner dans votrechoix, en fonction de vos goûts et de cette budget.

Conditions de garantie

En cas de probleme, adressez-vous a votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié a vos frais, dans son emballage d'origine aprres du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixees localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

READ FIRST!

Manual de'utilisation

Portugues

Para invalidate a garantia Focal-JMlab,

Manual de'utilisation

28

Manual de'utilisation

29

aalaa aaiia aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie a ie

juaa 1

Kanta 100000000000000000000000000000000000000000000000000000000000000000

A

Élimination correcte de ce produit.

Ce marquage indique que ce produit ne doit pas etre elimine avec les autres dechets menagers au sein de I'UE. Par mesure de prevention pour I'environnement et pour la santhe humaine, veuillez le recycler de maniere responsable, pour favoriser la reutilisation des ressources matieresles. Pour returner notre appareel usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a ete achete. Celui-ci pourra proceder au recyclage du produit en toute sécurité
