Caractéristiques techniques	250 cm³, moteur monocylindre 4 temps, refroidissement par liquide
Puissance	Environ 30 ch
Transmission	Boîte de vitesses à 6 rapports
Suspension avant	Fourche inversée de 48 mm
Suspension arrière	Amortisseur réglable
Freins avant	Disque de 260 mm
Freins arrière	Disque de 240 mm
Poids	Environ 100 kg
Capacité du réservoir	9 litres
Utilisation recommandée	Enduro, tout terrain
Maintenance	Changement d'huile tous les 500 km, vérification des freins et des pneus régulièrement
Sécurité	Port d'un casque homologué recommandé, vérification des équipements de sécurité avant chaque sortie
Informations générales	Modèle 2016, conçu pour les pilotes expérimentés, bonne maniabilité

FOIRE AUX QUESTIONS - 250 SER (2016) Sherco

Comment démarrer ma Sherco 250 SER (2016) ?

Assurez-vous que le réservoir de carburant est plein et que le coupe-circuit est en position 'ON'. Tirer le démarreur ou appuyer sur le bouton de démarrage tout en maintenant l'embrayage enfoncé.

Que faire si ma moto ne démarre pas ?

Vérifiez la batterie pour vous assurer qu'elle est chargée. Contrôlez également le niveau d'huile et le niveau de carburant. Si le problème persiste, consultez un professionnel.

Comment entretenir le filtre à air de ma Sherco 250 SER (2016) ?

Retirez le filtre à air et nettoyez-le avec un nettoyant approprié. Laissez-le sécher complètement avant de le réinstaller et utilisez de l'huile pour filtre à air pour une meilleure performance.

Quelle est la pression des pneus recommandée pour la Sherco 250 SER (2016) ?

La pression des pneus recommandée est généralement de 1,2 bar à l'avant et 1,4 bar à l'arrière. Vérifiez le manuel de l'utilisateur pour des spécifications précises.

Comment régler la suspension de ma moto ?

Pour régler la suspension, ajustez les précharges des ressorts selon votre poids et vos préférences de conduite. Consultez le manuel pour des instructions détaillées sur le réglage des amortisseurs.

Que faire en cas de fuite de liquide de refroidissement ?

Vérifiez les tuyaux et les joints pour détecter toute fuite. Si vous en trouvez une, remplacez la pièce défectueuse. Assurez-vous également de remplir le système de refroidissement avec le bon liquide.

Comment changer l'huile moteur sur la Sherco 250 SER (2016) ?

Pour changer l'huile, vidangez l'ancienne huile en retirant le bouchon de vidange. Remplacez le filtre à huile si nécessaire, puis remplissez avec la nouvelle huile recommandée, en vérifiant le niveau à l'aide de la jauge.

Quel type de carburant dois-je utiliser ?

Utilisez de l'essence sans plomb avec un indice d'octane minimum de 95. Évitez les carburants contenant des additifs non recommandés.

Comment vérifier l'état des freins ?

Inspectez visuellement les plaquettes de frein et les disques pour tout signe d'usure. Testez le levier de frein pour vous assurer qu'il fonctionne correctement et qu'il y a suffisamment de liquide de frein.

MODE D'EMPLOI 250 SER (2016) Sherco

Désire vous remercier de la confiance que vous lui avec témoignée en achetant un de ses produits.

■ Vous voici propriétaire d'une SHERCO 250-300 SE/R. Tous les plaisirs de la conduite vous sont promis si vous suivez les conseils et instructions que SHERCO a consigné dans ce manuel, ainsi que le respect de la législation routière.
■ Ce manuel explique le fonctionnement, l'inspection, l'entretien de base et la mise au point de votre SHERCO. Si vous avez des questions à poser à propos de ce manuel ou de votre machine, vous doivent prendre contact avec votre concessionnaire SHERCO : www.sherco.com / rubrique “Réseau”
■ Prenez soit de dire attentivement et dans son intégralité ce manuel avant d'utiliser votre machine.
■ Afin de conserver votre SHERCO dans un parfait état, pendant de nombreuses années, assurez-lui tous les soins et entretiens décrits dans le manuel.

(Le vehicule que vous avez acheté peut être légèrement différent du vehicule presenté dans ce manuel.)

■ SHERCO se réserve le droit de faire toutes modifications sans préavis

Enregistrement des numéroes de série

Enregister dans leurs emplacements respectifs les numérores de série du vehicule

Cachet concessionnaire

Numero de cadre (p.9)

Type et numero du moteur (p.9)

SOMMAIRE

a c t e r i s t i q u e s t e q u i n e s . 4

Description du vehicule. 8

Emplacement des numérodesérie 9

Organes de commandes et de contrôle. 10

Commande aux mains :

levier d'embrayage, de frein avant, commodos 10

Commande aux pieds :

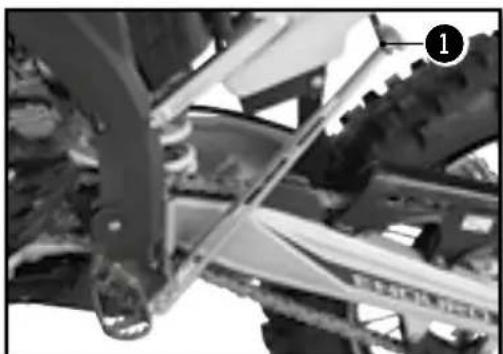

selecteur de vitesse, bequille, frein arriere 13

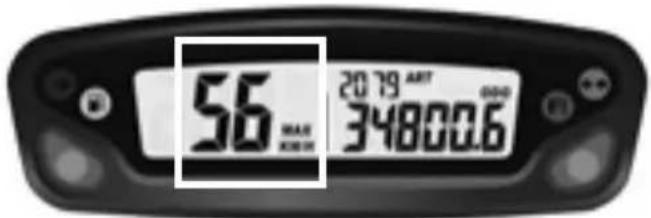

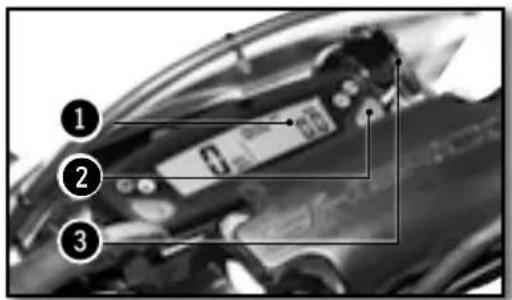

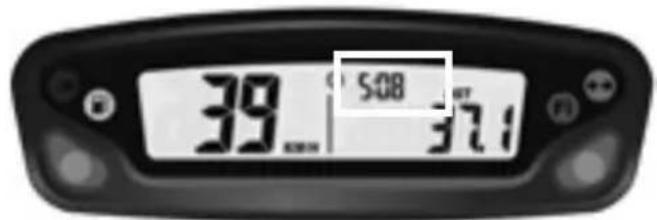

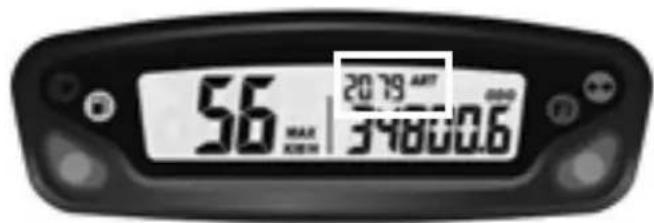

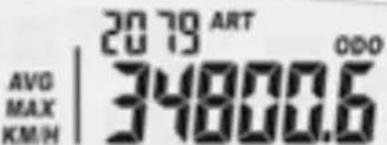

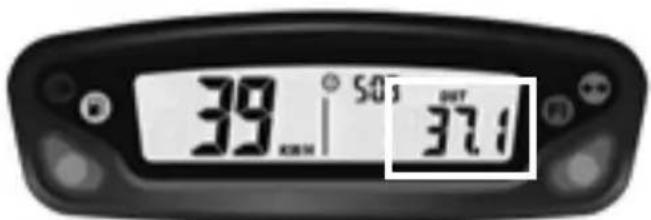

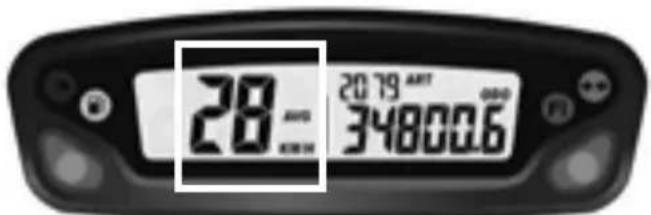

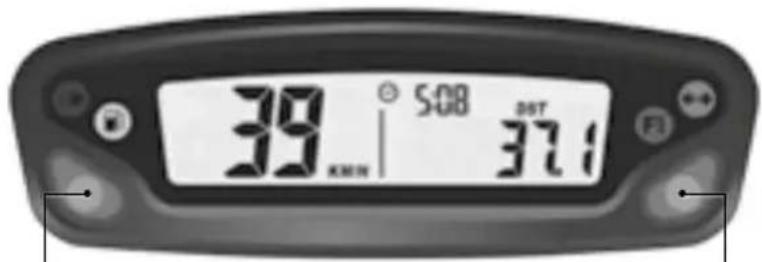

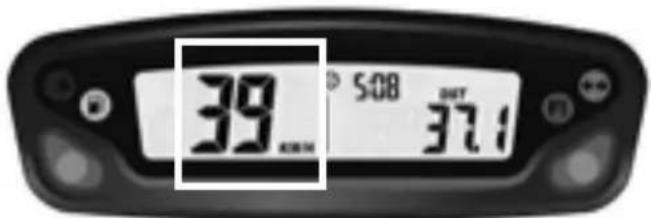

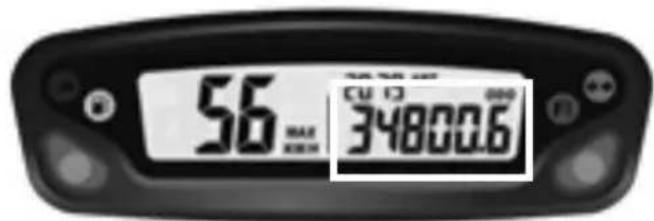

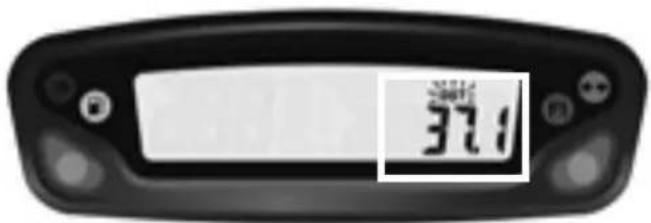

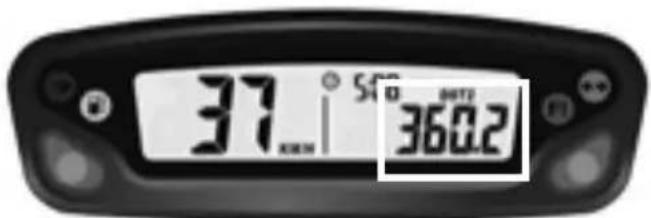

Tableau de bord, compteur 14

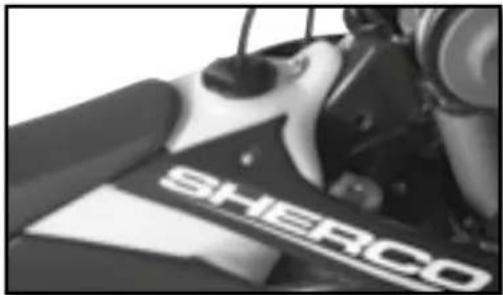

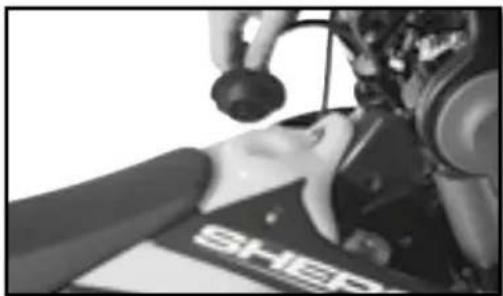

Ouverture /fermeture réservoir de carburant. 18

Conduite. 20

Consigne de sécurité 21

Système de refroidissement 22

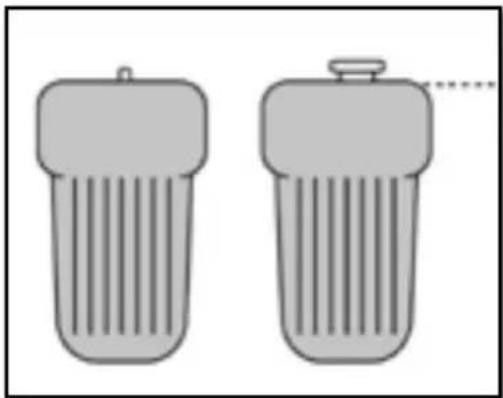

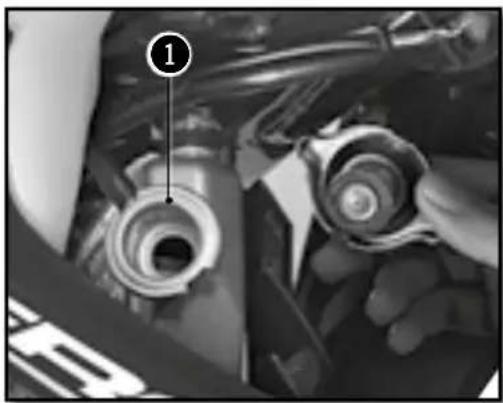

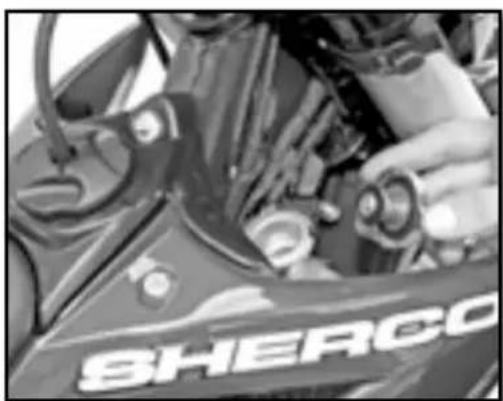

Contrôle du niveau de liquide de refroidissement. 22

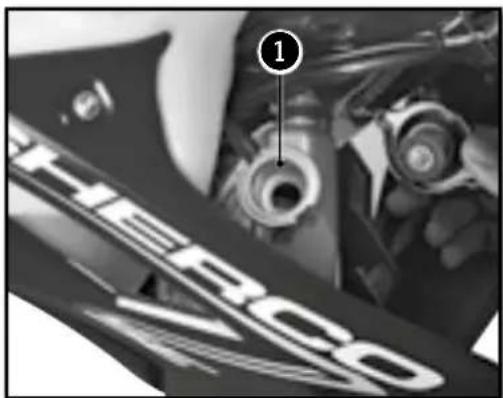

Vidange du liquide de refroidissement. 23

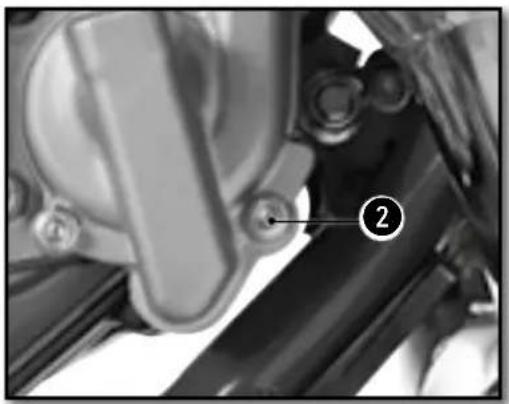

Remplissage du liquide de refroidissement. 24

Réglage moteur 25

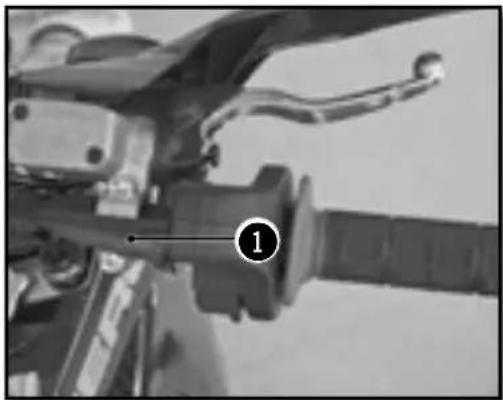

Contrôler le jeu du cable d'accéléateur 25

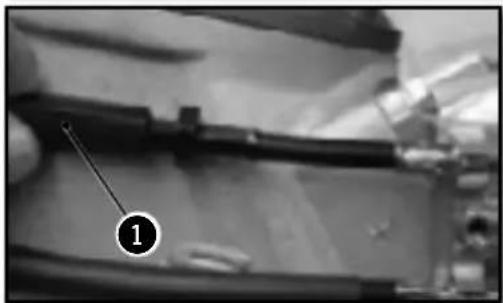

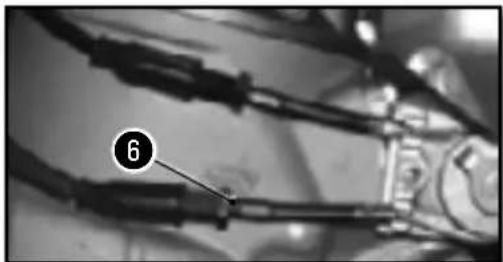

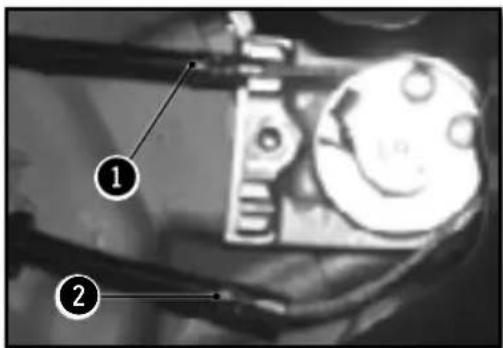

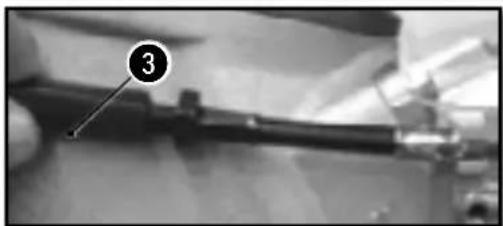

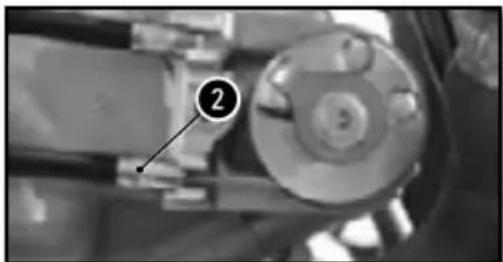

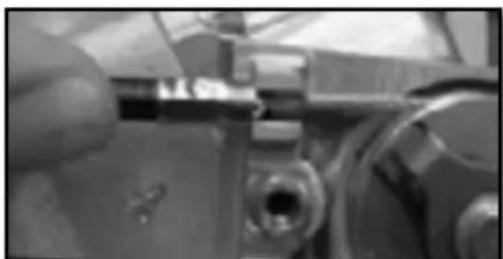

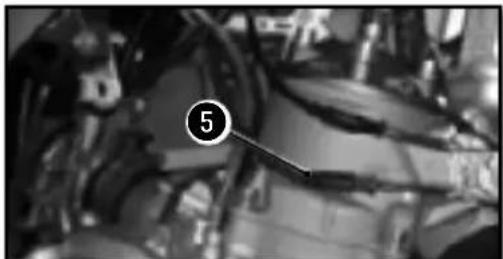

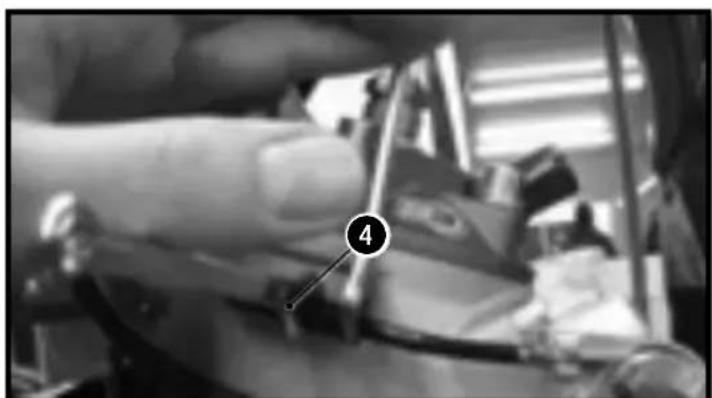

Regler la tension du cable de valves. 26

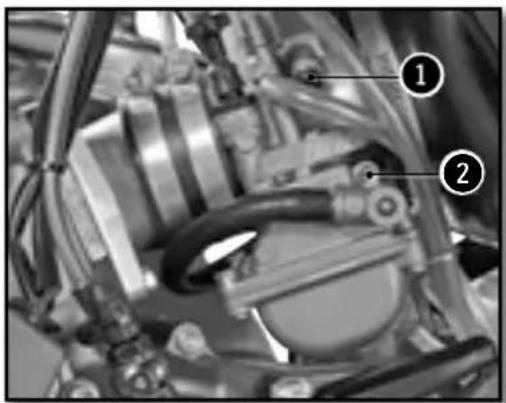

Régler le régime de ralenti 28

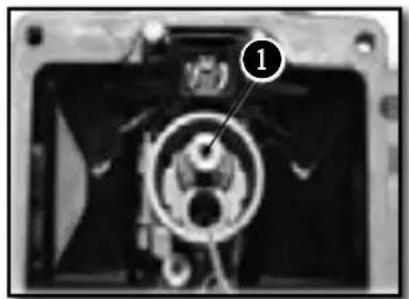

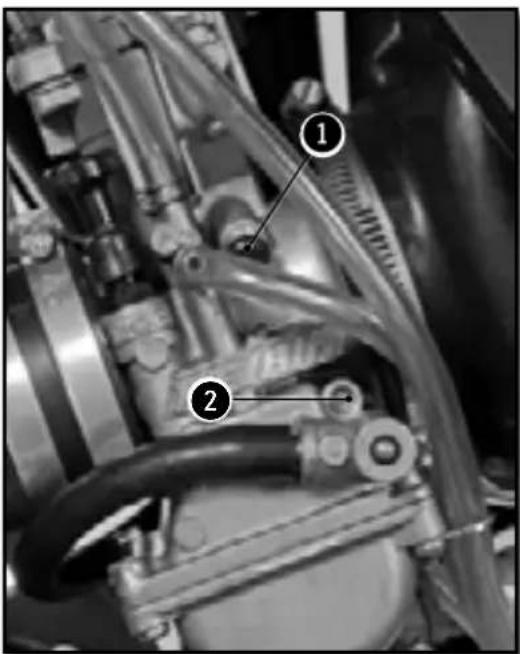

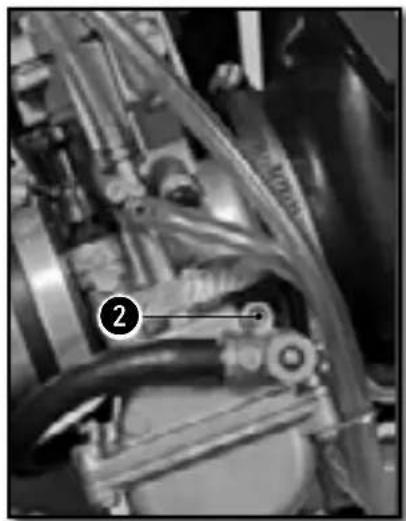

Réglage de la carburation 28

Tableau de réglage carburation SE-R 250 30

Tableau de réglage carburation SE-R 300 31

Entretien moteur. 32

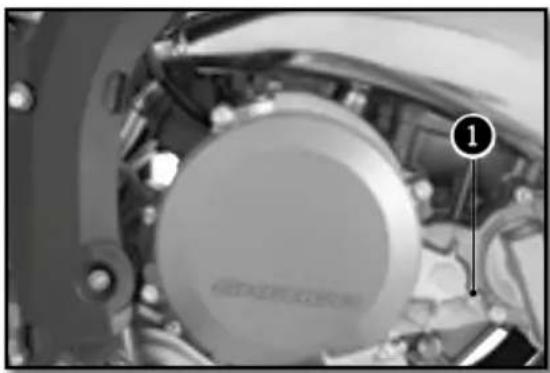

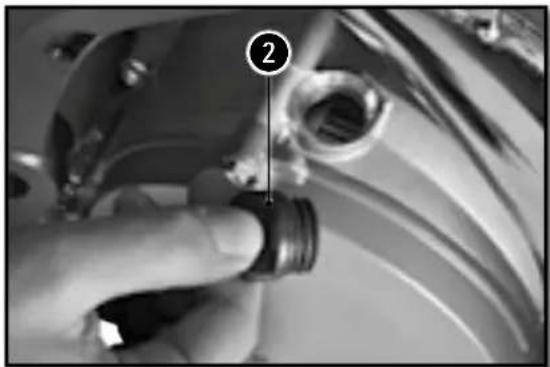

Contrôle du niveau d'huile de boîte à vitesse 32

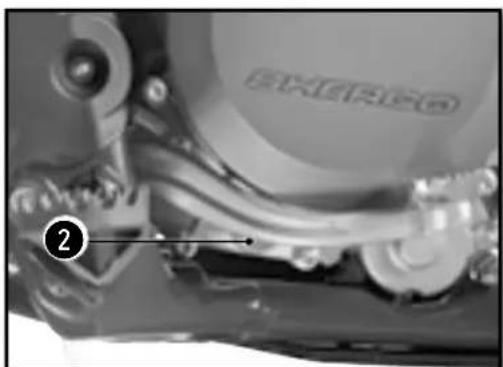

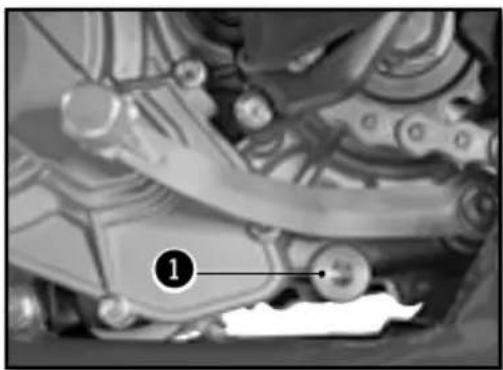

Vidange huié de boite à vitesse 32

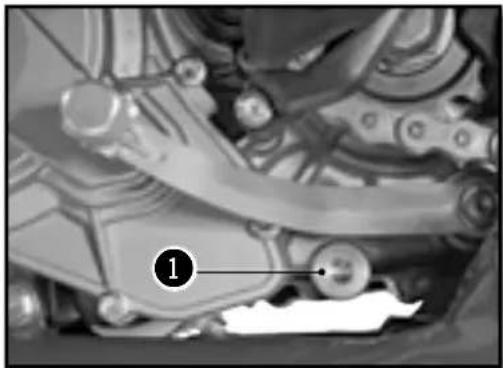

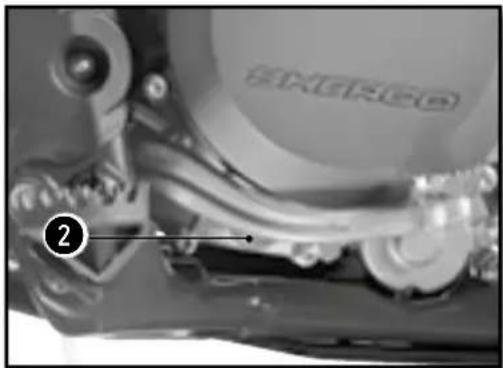

Remplissage d'huile de boite a vitesse 33

Réglage partie cycle 34

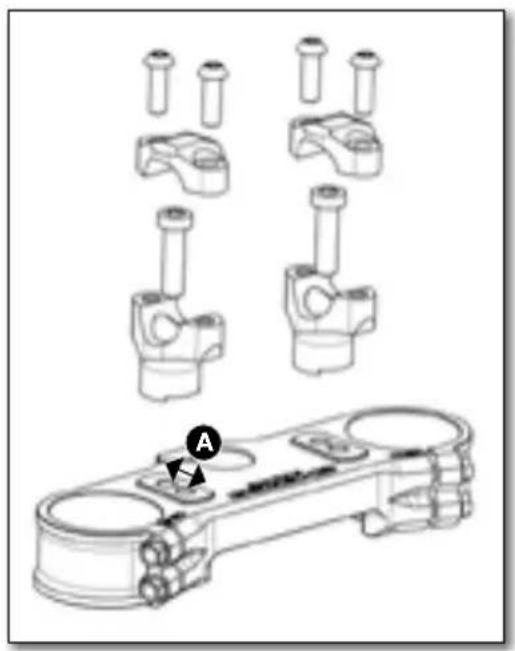

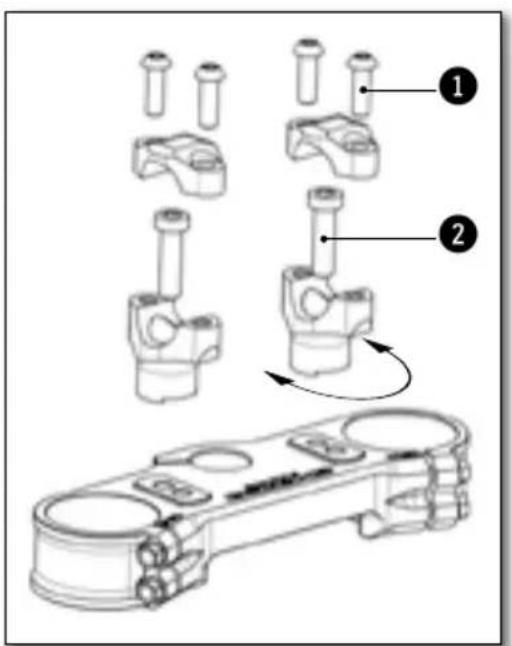

Position du guidon 34

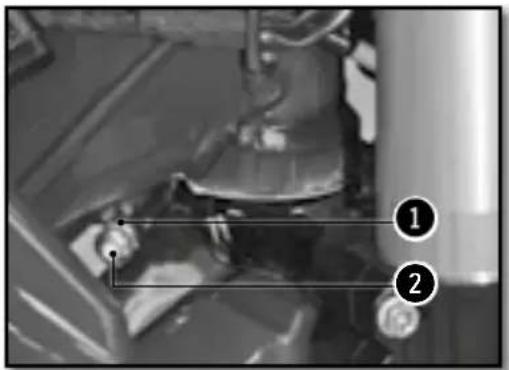

Réglage des butées de direction 35

Réglage de base de la partie cycle en fonction du pilote 35

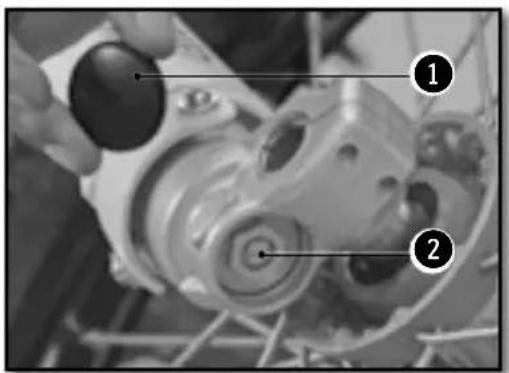

Réglage de la compression de la fourche 35

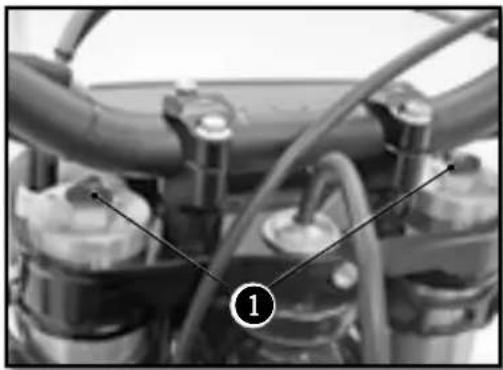

Réglage de la détente de la fourche 36

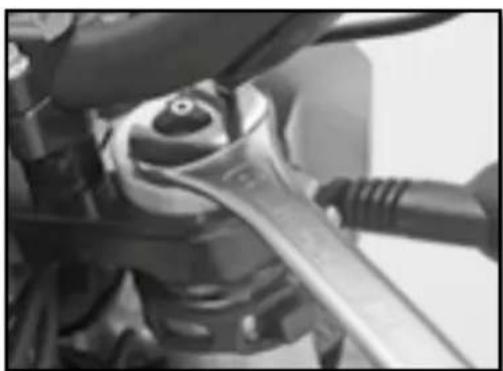

Réglage de la précontrainte du ressort

de la fourche 36

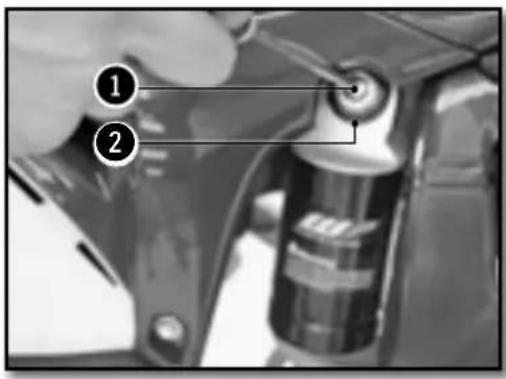

Réglage de la compression basse vitesse

de I'amortisseur. 37

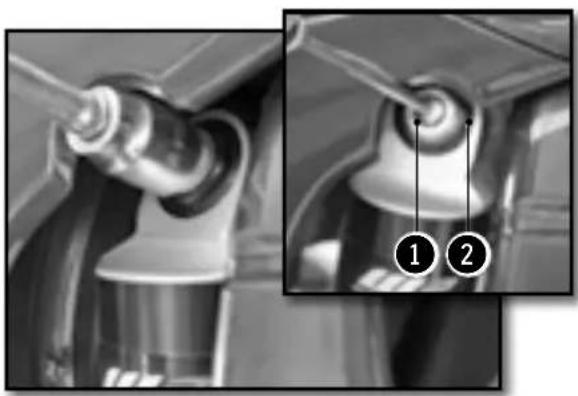

Réglage de la compression haute vitesse

de I'amortisseur. 37

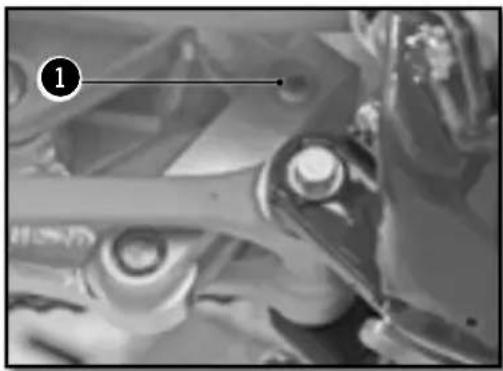

Réglage de la détente de l'amortisseur 38

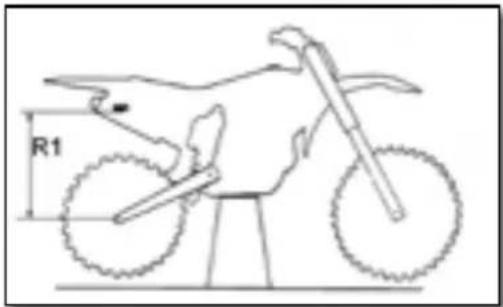

Contrôle de l'enforcement à vide de l'amortisseur. 38

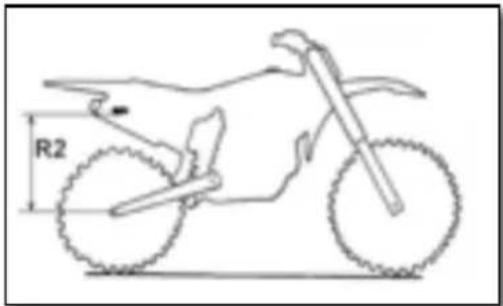

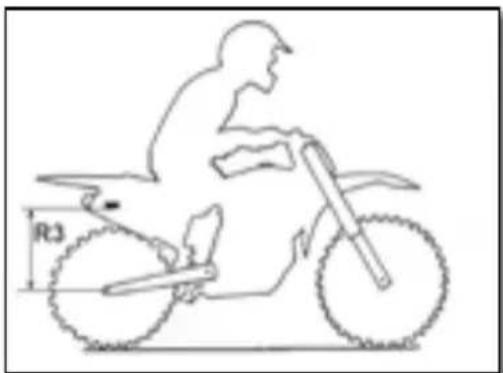

Contrôle de l'enforcement en charge de l'amortisseur......38

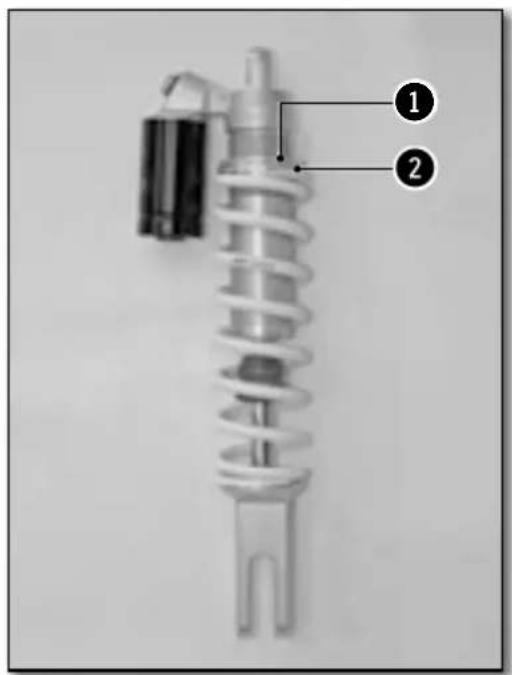

Modification de la precontrainte de l'amortisseur 39

Changer le ressort d'amortisseur 39

Entretien partie cycle 40

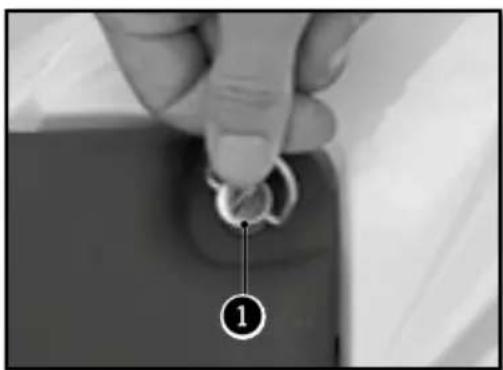

Démontage de la selle 40

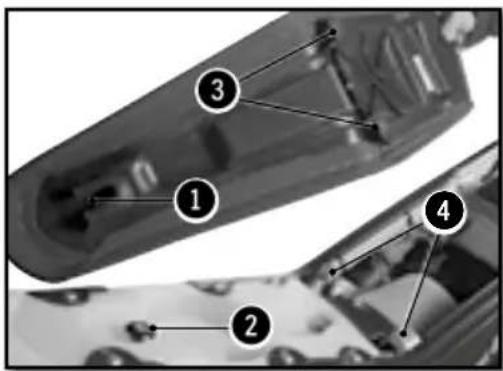

Remontage de la selle 40

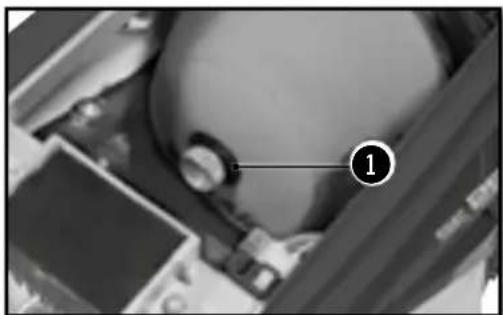

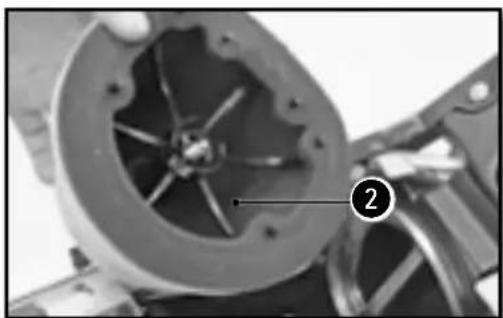

Dépose du filtré à air 40

Nettoyage du filtré 41

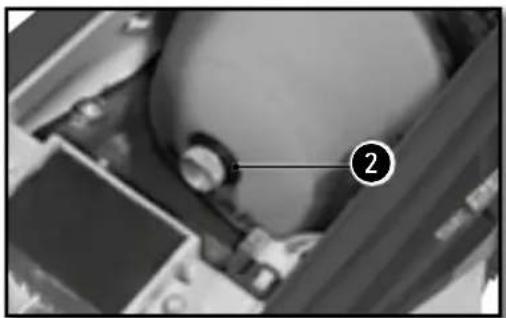

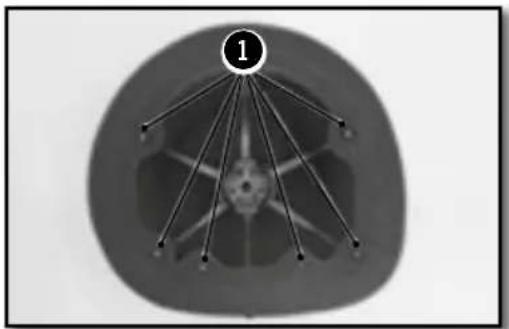

Remontage du filtré 41

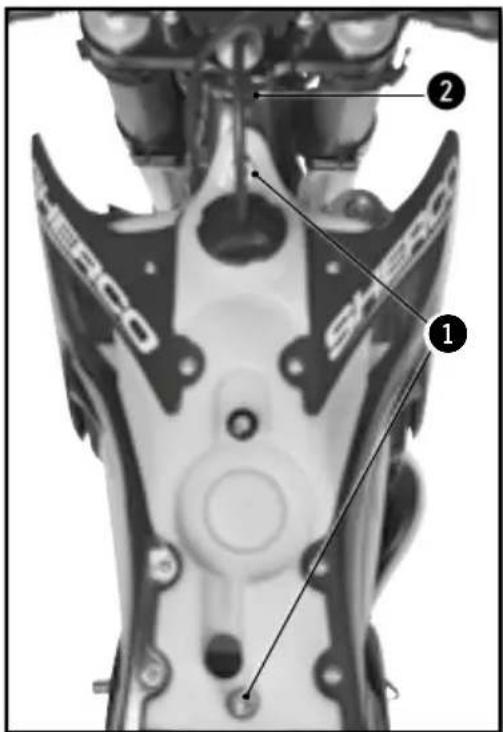

Démontage du réservoir d'essence 42

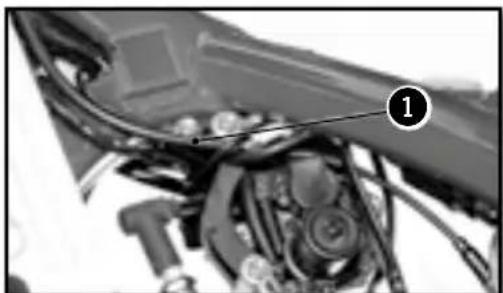

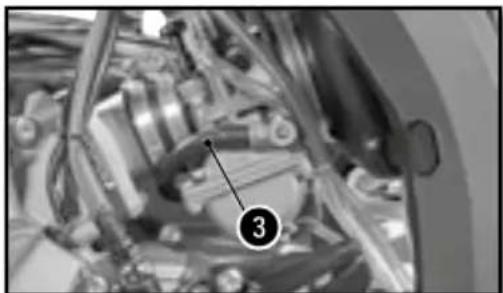

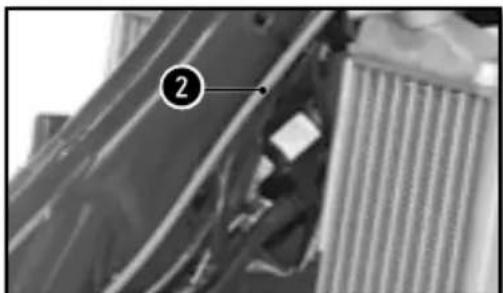

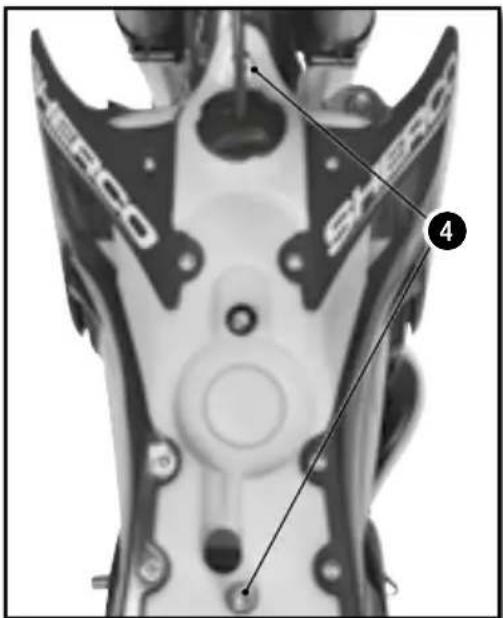

Remontage du réservoir d'essence 43

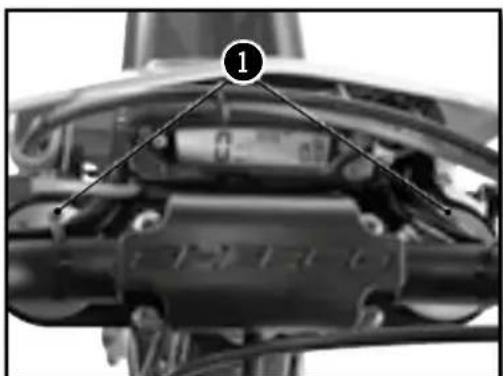

Purge des bras de fourche 43

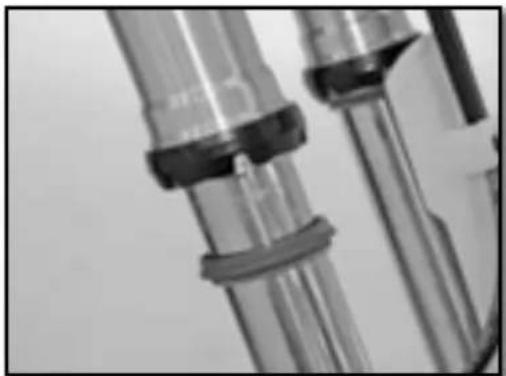

Nettoyage des cache - poussieres de fourche 44

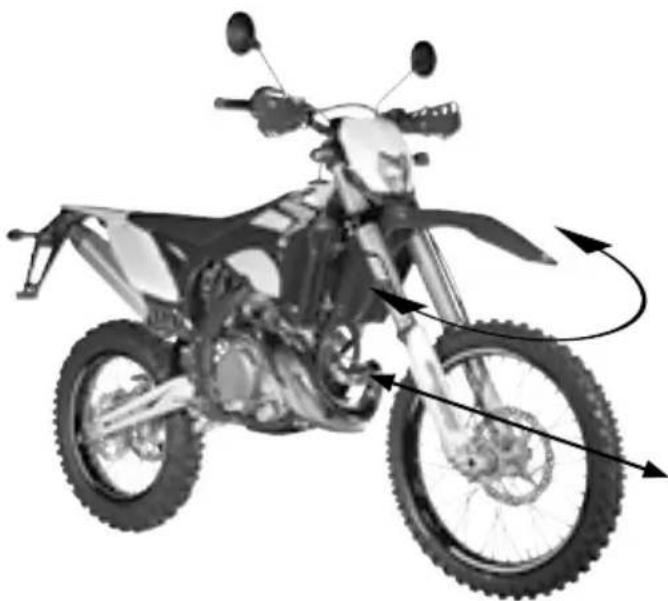

Contrôle du jeu des roulements de direction. 44

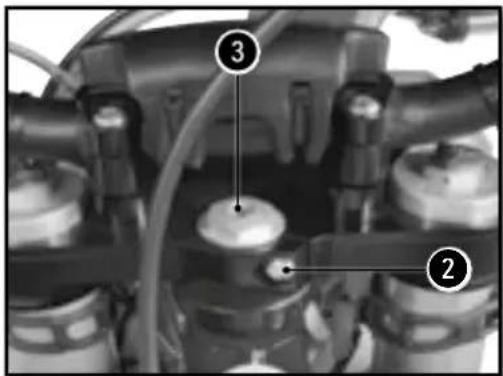

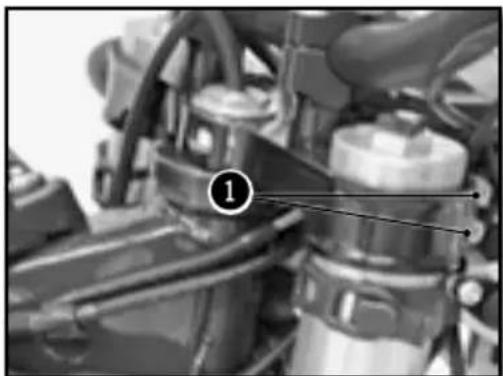

Réglage du jeu des roulements de direction 45

Nettoyage de la chaine. 45

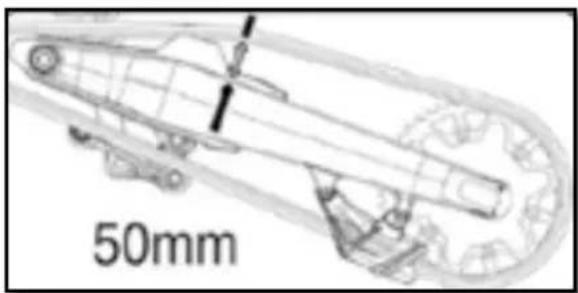

Contrôle de la tension de chaîne 45

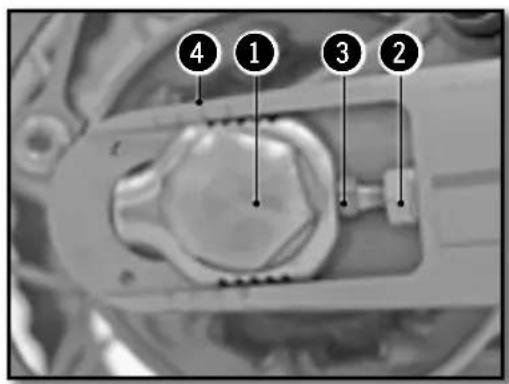

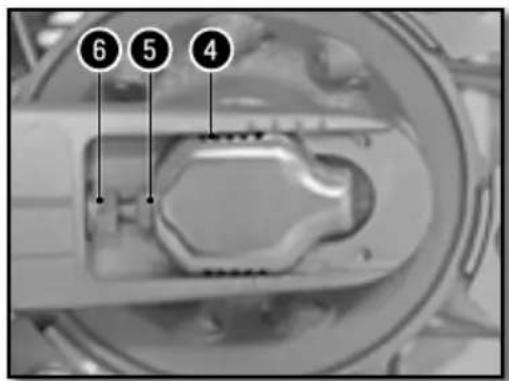

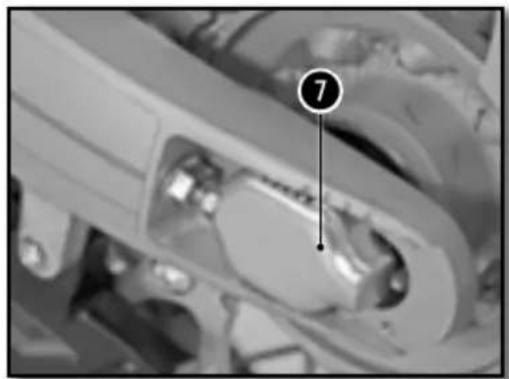

Ajustement de la tension de chaîne 46

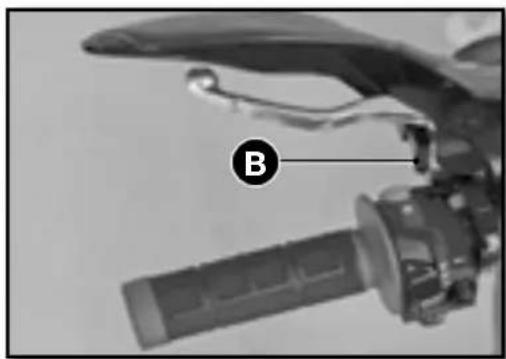

Réglage embrayage 46

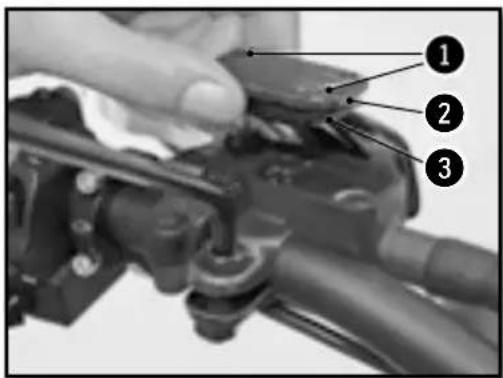

Contrôle niveau de liquide embrayage. 47

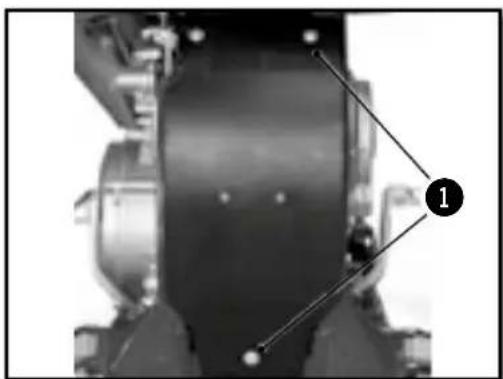

Dépose du sabot moteur 47

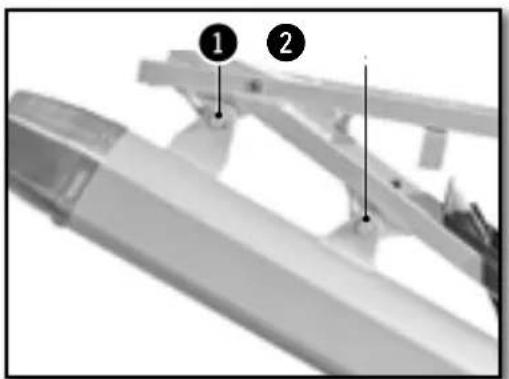

Démontage de l'amortisseur. 48

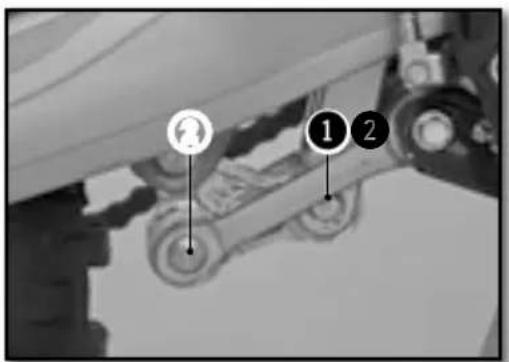

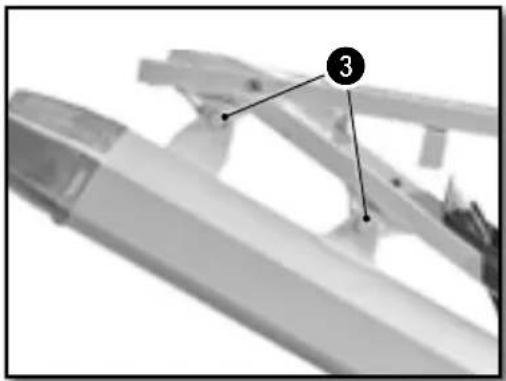

Remontage de I'amortisseur 49

Roues, pneus 50

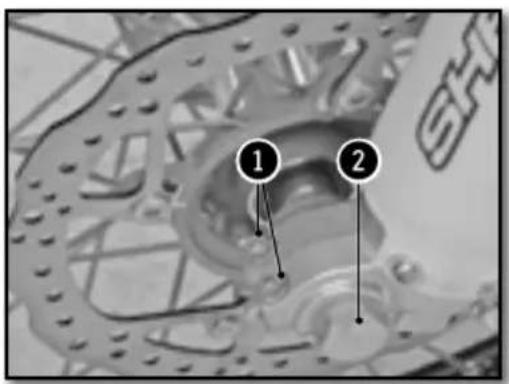

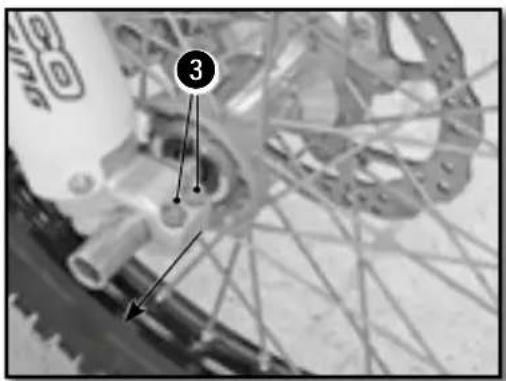

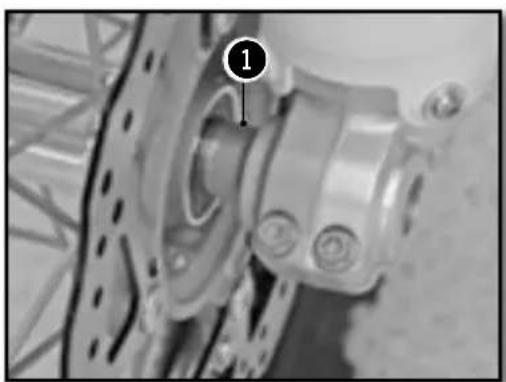

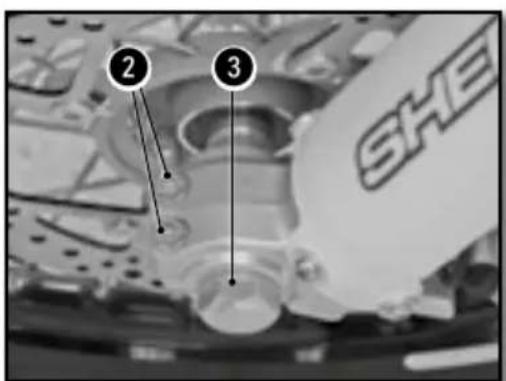

Démontage de la roue avant. 50

Remontage de la roue avant. 50

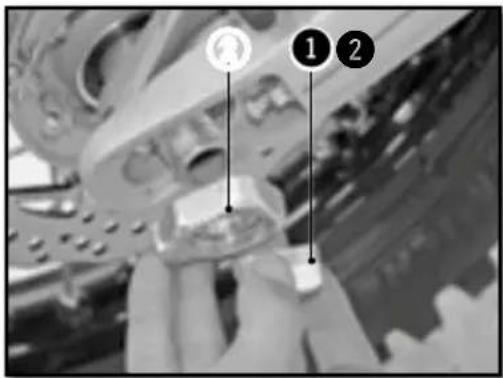

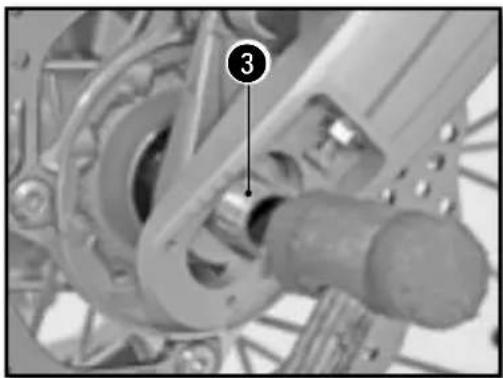

Démontage de la roue arrière 51

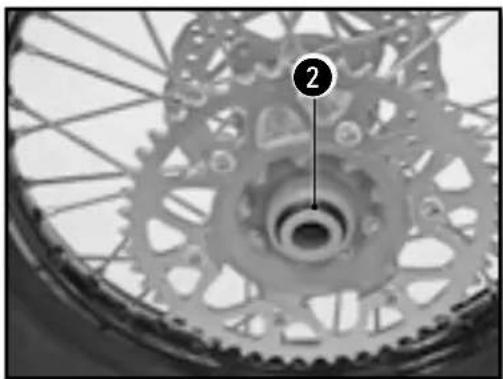

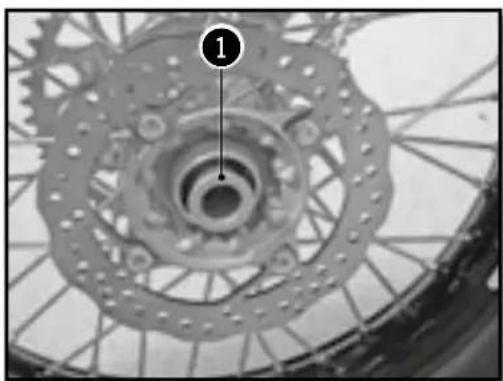

Remontage de la roue arriere 51

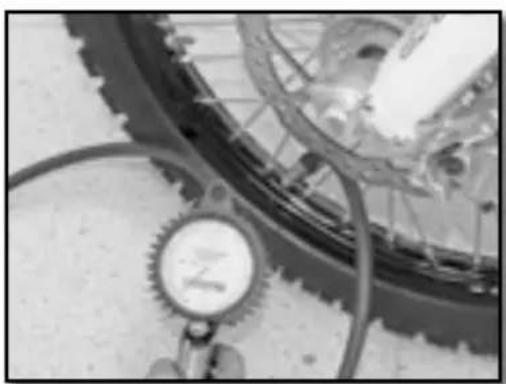

Contrôle de la pression des pneumatiques 52

Usure et dommages. 53

Vérification de la tension des rayons 53

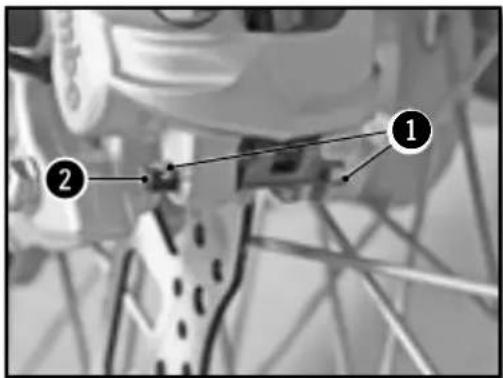

Freins 54

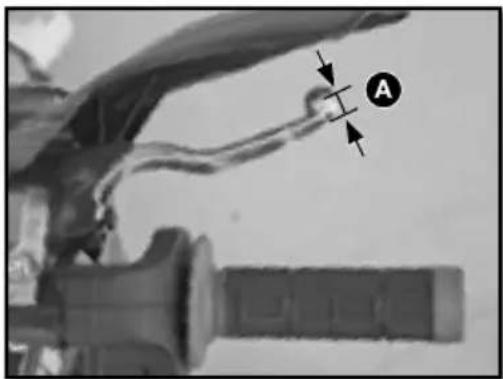

Vérification de la garde du frein avant à main. 54

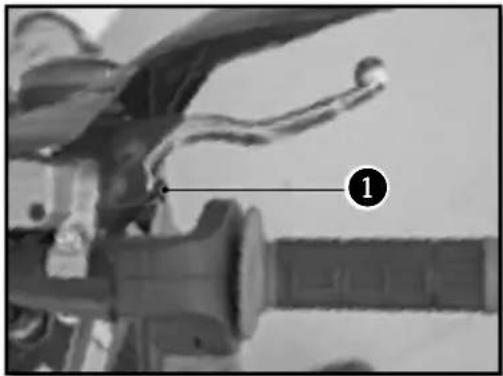

Réglage de la garde du levier de frein avant. 54

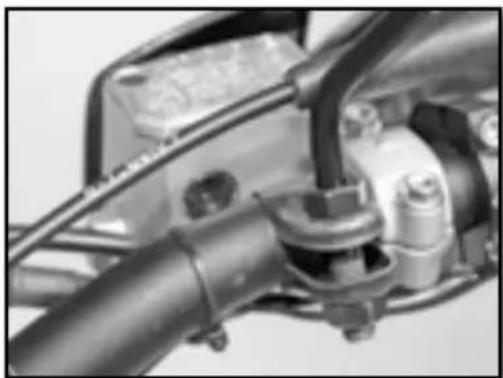

Contrôle du niveau de liquide frein avant. 54

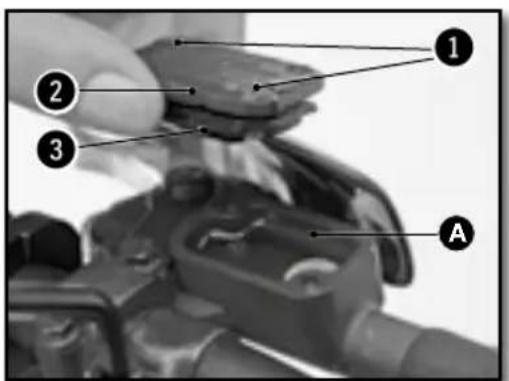

Complément de liquide de frein avant. 55

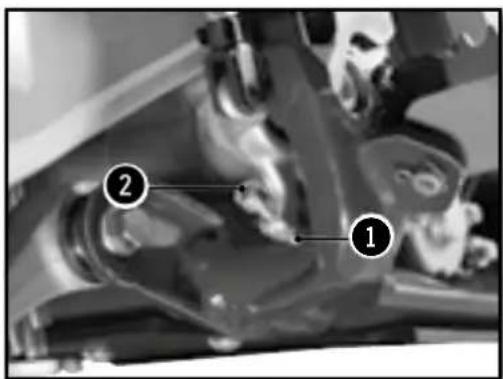

Réglage de la position de la pédale de frein arrêté 55

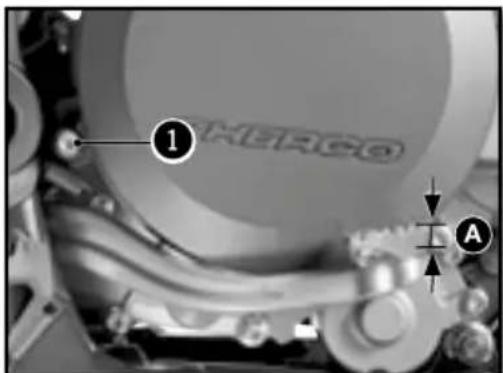

Vérification de la garde de la pedale de frein arrêté 55

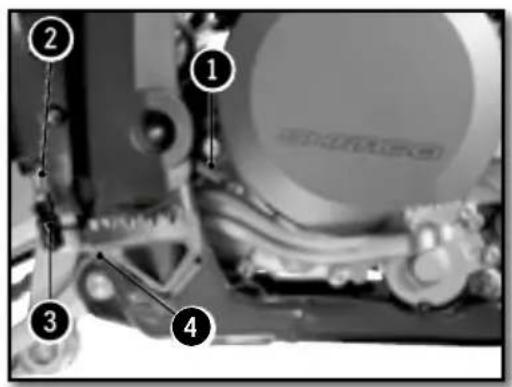

Réglage de la garde. 56

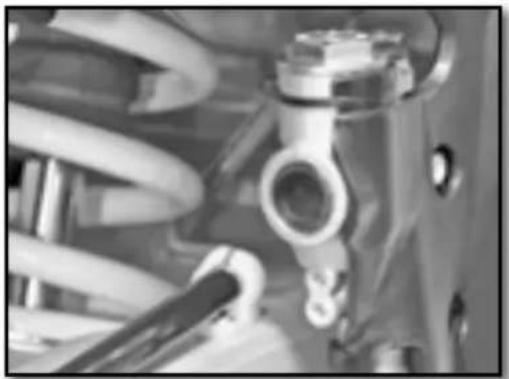

Contrôle du niveau de liquide frein arrêté 56

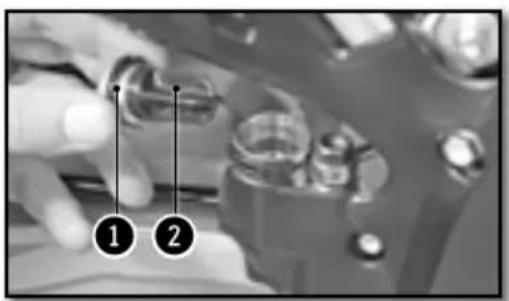

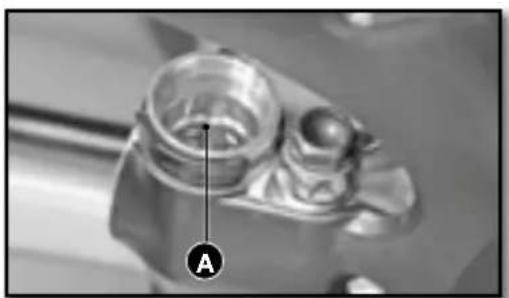

Complément de liquide de frein arrriere 56

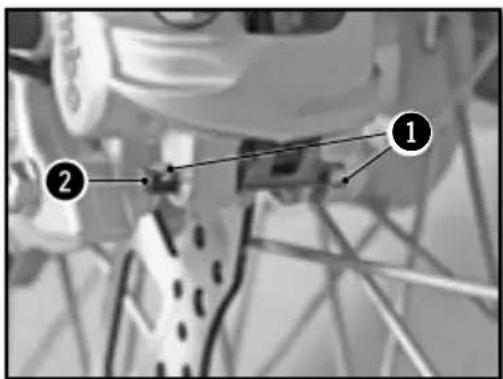

Démontage des plaquettes de frein avant et arrêté........57

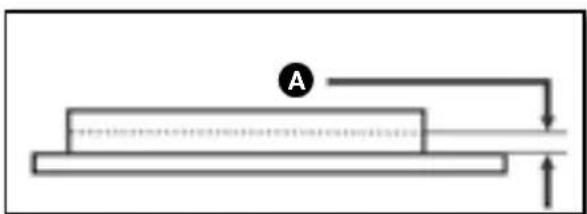

Contrôle des plaquettes de frein avant et arrière.57

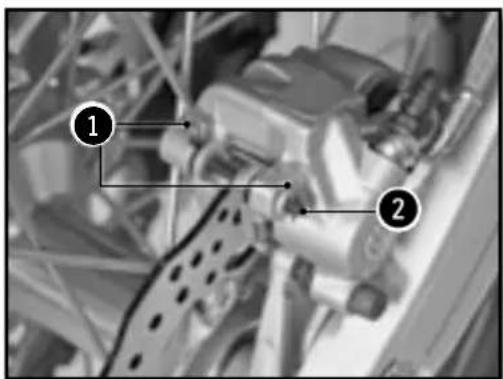

Remplacement des plaquettes de frein avant et arriere 57

Entretien circuit électrique. 58

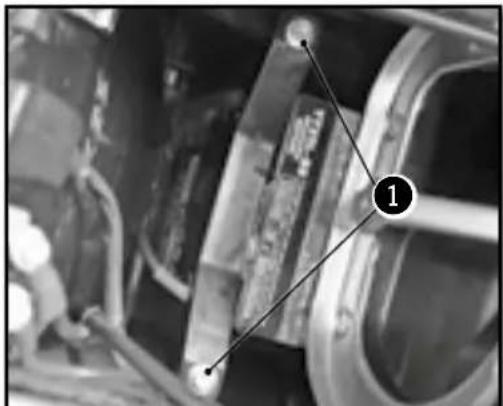

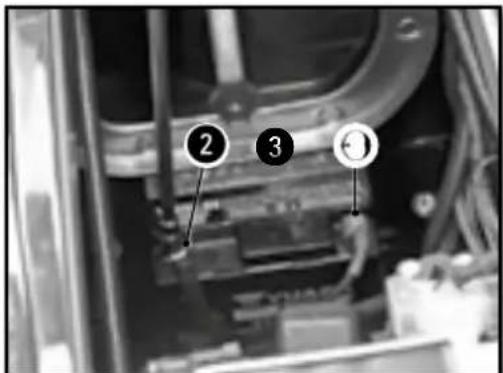

Dépose de la batterie 58

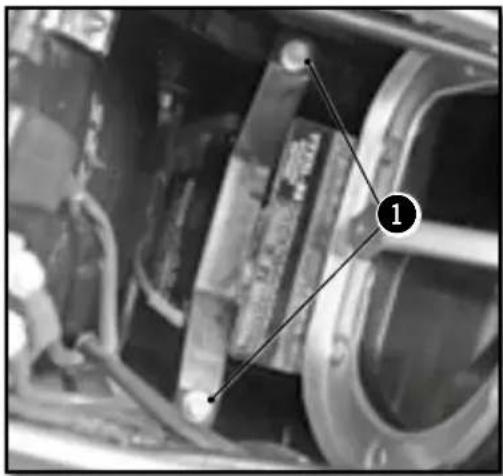

Repose de la batterie 59

Charge de la batterie 59

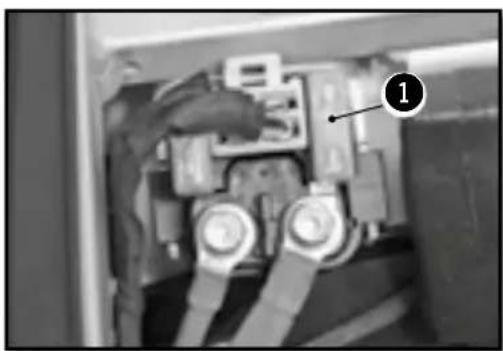

Remplacer le fusible general 60

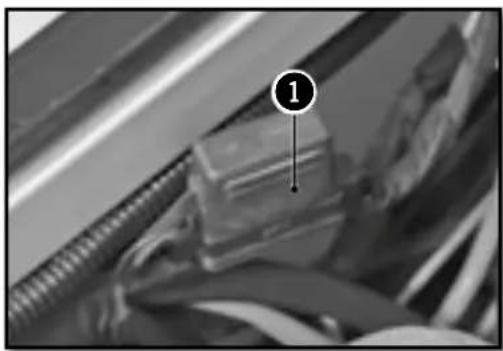

Remplacer le fusible de protection faisceau lumière (250-300 SE/R) 60

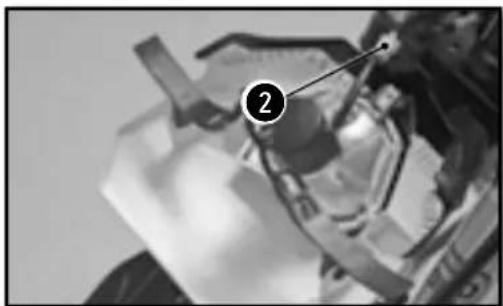

Démontage de la plaque phare. 60

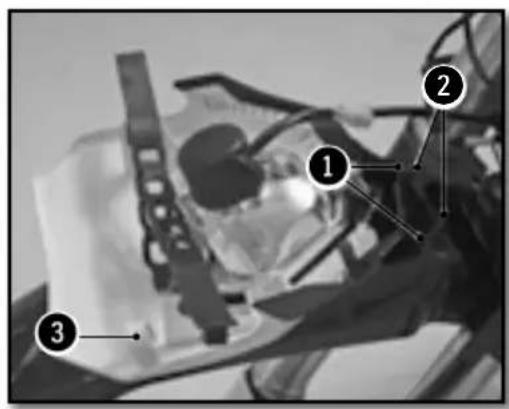

Remontage de la plaque phare. 61

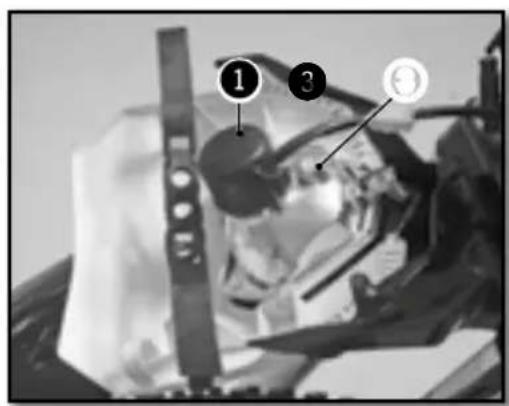

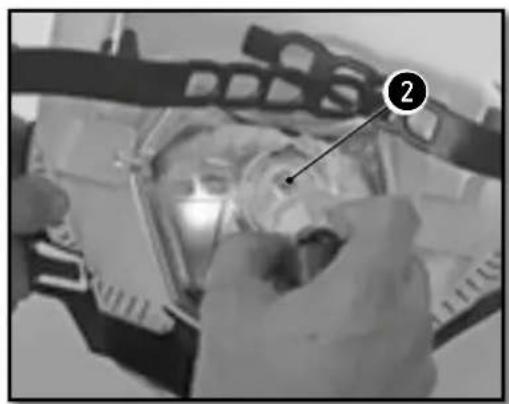

Remplacer I'ampoule de phare ou la veilleuse. 61

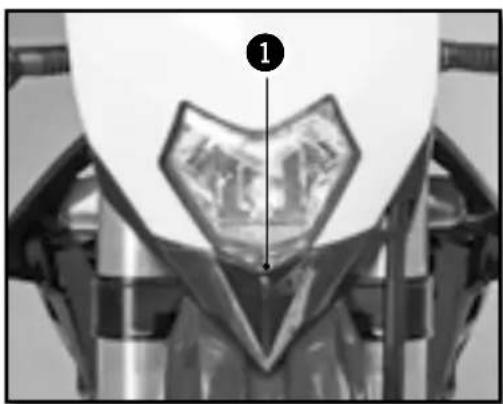

Regler la portee du phare. 62

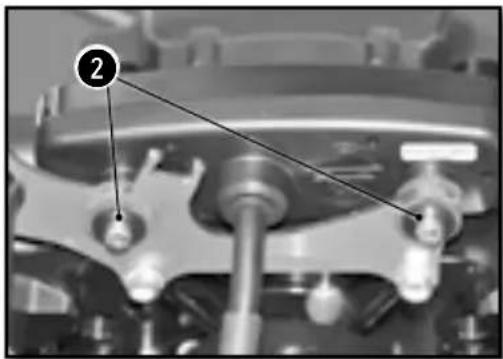

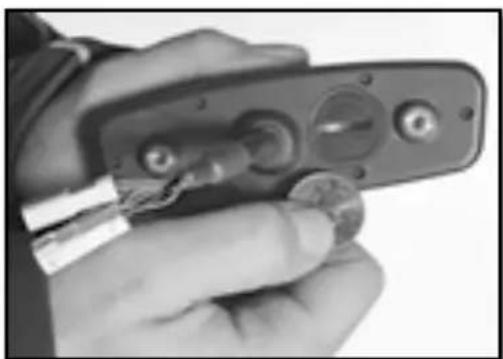

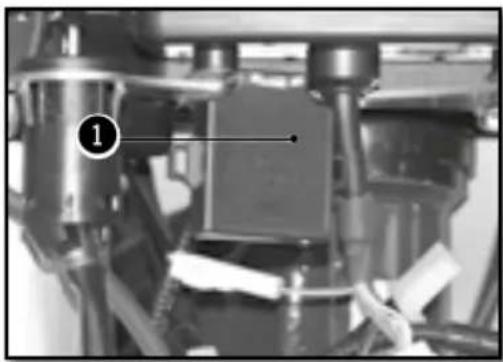

Remplacer la batterie du compteur (250-300 SE/R) 62

Lavage et remisage 63

Lavage de la moto 63

Remisage de la moto 63

Mise en service après remisage 63

Plan d'entretien 64

Couples de serrage 67

Caracteristiques techniques

DIMENSIONS

Longueur hors tout 2260 mm
Largeur hors tout 820 mm
Hauteur de selle 950 mm
Empattement 1470 mm
Garde au sol 355 mm

MOTEUR

Type : Monocylindre 2 temps refroidissement liquide
Cylindrée : 249,32 cc / 293,14 cc
Alésage/Course 66,4 x 72 mm / 72 x 72 mm
Alimentation Carburateur Keihim PWK 36
Refroidissement Liquide avec circulation forcee
Système de démarrage Démarreur électric
Batterie 12 V / 4 Ah
Système d'allumage À DC-CDI sans rupteur, avance numérique
Bougie NGK BR8ES / DENSO W24ESRU
Distance entre les electrodes de bougie	0.7 mm
Alternateur	220W
Capacité huile moteur	750 ml 10 W 40

CARBURATEUR

Type de carburateur	KEIHIN PWK 36S AG

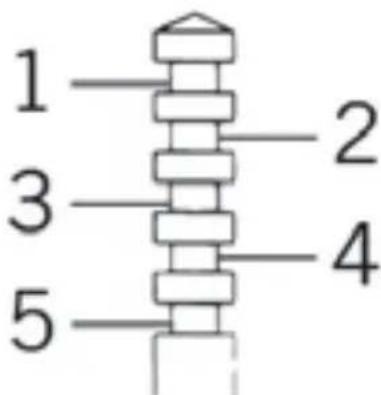

Position aiguille	4e position en partant du haut / 3e position en partant du haut
Aiguille de giclleur	N8RJ (N84K) / N8RG
Giclaur principal KEA 165 (KEA 115)
Giclaur de ralenti	KEP 40 (KEA38) / KEP 38
Giclaur de starter	85 (50)
Ouverture vis de régulation de l'air	1T 1/2
Coupe du boisseau	N°7

TRANSMISSION

Type	6 vitesses
Embrayage	Multi disques à bain d'huile, commande hydraulique
Transmission primaire	27 x 75
Boîte	6 vitesses
Transmission secondaire	14 x 49
PARTIE CYCLE
Cadre	Semi-périmétrique en acier CrMo avec boucle arrêté en aluminium
Fourche	SACHS USD série OR Ø 48MM (Standard)WP suspension USD Ø48mm (Racing)
Suspension arrêté WP suspension à bonbonne séparée
Course avant/arrêté 300/300mm
Frein avant 270mm (Standard), 256mm (Racing)
Frein arrêté Disque Ø 220mm
Freins à disque Limité d'usure : 2.7mm avant et 3.6mm arrêté
Pneumatique avant 90/90-21"
Pneumatique arrêté 140/80-18"
Pression tout terrain avant/arrêté 0,9 bar
Capacité réservoir d'essence 9,5l dont	1l de réserve
Essence	Carburant Super sans plomb (Octane 95) mélan-gé avec de l'huile moteur 2 temps (2%)

Caracteristiques techniques (suite)

EQUIPEMENTS ELECTRIQUES

Batterie Yuasa YTX5 LBS 12V 4Ah
Phare S2 12V 35/35W
Veilleuse W5W 12V 5W
Feu arrière/stop LED
Clignotants	R10W	12V 10W
Batterie compteur de vitesse	CR 2032	Tension de la batterie : 3V
Eclairage de plaque W5W	12V 5W

RéGLAGES - FOURCHE SACHS USD SÉRIE OR Ø48MM (STANDARD)

Compression	12 clicks en arrière
Détente	12 clicks en arrière
Raideur ressort	4.5N/mm
Type d'huile	SAE 5
Quantité d'huile par bras de fourche	600cm3
Niveau d'huile mesuré (fourche compressée et sans ressort) depuis le haut du tube supérieur	130mm

RÉGLAGES - FOURCHE WP SUSPENSION USD Ø48MM (RACING)

Compression	Confort 20 clicks en arrière
	Standard 13 clicks en arrière
	Sport 8 clicks en arrière
Détente	Confort 18 clicks en arrière
	Standard 13 clicks en arrière
	Sport 10 clicks en arrière
Précontrainte	Confort 4 tours
	Standard 6 tours
	Sport 8 tours
Raisdeur ressort	Poids du pilote : 65-75 kg 4.0N/mm
	Poids du pilote : 75-85kg 4.2N/mm (origine)
	Poids du pilote : 85-95kg 4.4N/mm
Type d'huile SAE 4
Niveau d'huile mesuré (fourche compressée et sans ressort) depuis le haut du tube supérieur		110mm

RÉGLAGES - AMORTISSEUR WP SUSPENSION

Compressionasse vitesse	Confort 20 clicks en arrière
	Standard 15 clicks en arrière
	Sport 12 clicks en arrière
Compression haute vitesse	Confort 2,5 tours en arrière
	Standard 2 tours en arrière
	Sport 1,5 tours en arrière
Détente	Confort 15 clicks en arrière
	Standard 13 clicks en arrière
	Sport 11 clicks en arrière
Raisdeur ressort	Poids du pilote: 65-75 kg 48N/mm
	Poids du pilote: 75-85 kg 51N/mm (origine)
	Poids du pilote: 85-95kg 54N/mm

PRODUITS D'ENTRETIEN ET CONSOMMABLES

Huile moteur	SAE J 300 10 W 40	Minerva SAE 10W40
Liquide de refroidissement		Minerva Perma Universal D 4 saisons -25°C
Liquide de frein DOT 4		Minerva liquide de frein DOT 4
Huile de fourche SAE 4
Huile d'amortisseur SAE2.5
Aérosol pour chaine de transmis- sion secondaire		Minerva Lub' Chain
Nettoyant filtré à air Minerva nettoyant filtré
Lubrifiant pour filtré à air Minerva Protect Air
Nettoyant plastique		Minerva Renovateur tableau de bord
Nettoyant jantes Minerva Multi clean	Pro
Nettoyant disques de frein		Minerva nettoyant et dégraissant freins
Lubrifiant universal Minerva F4

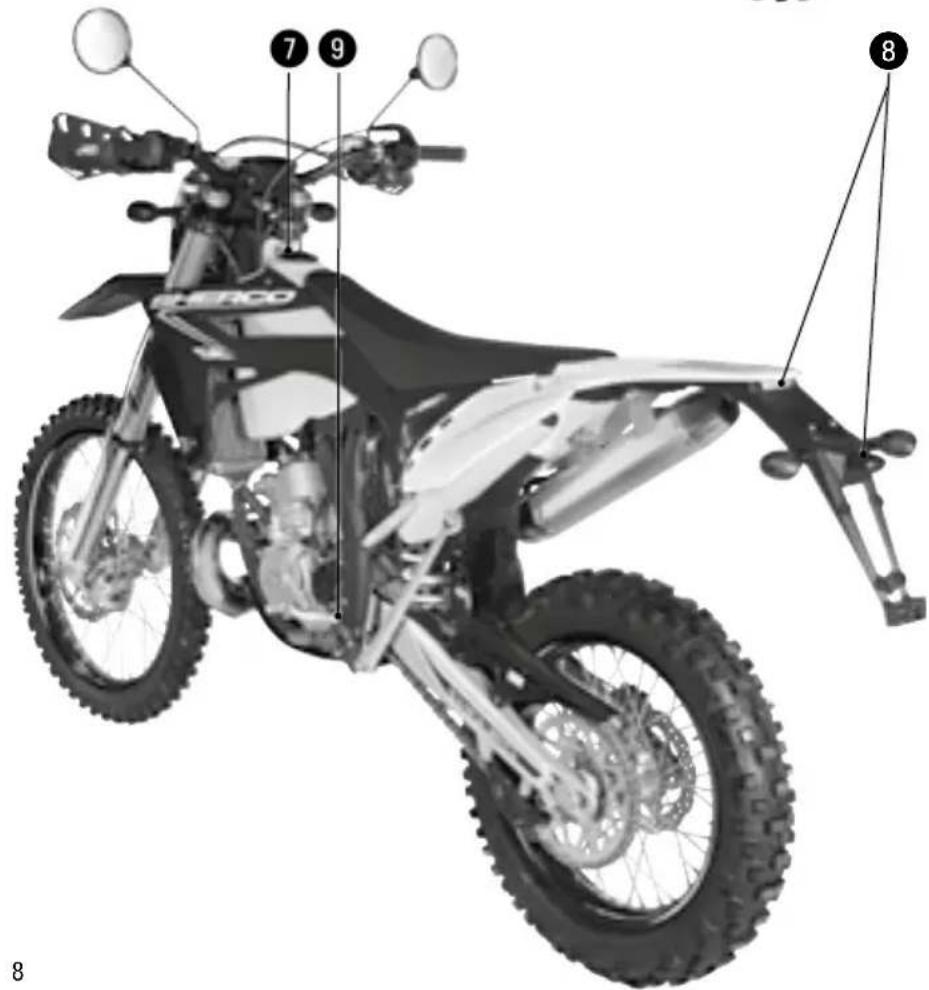

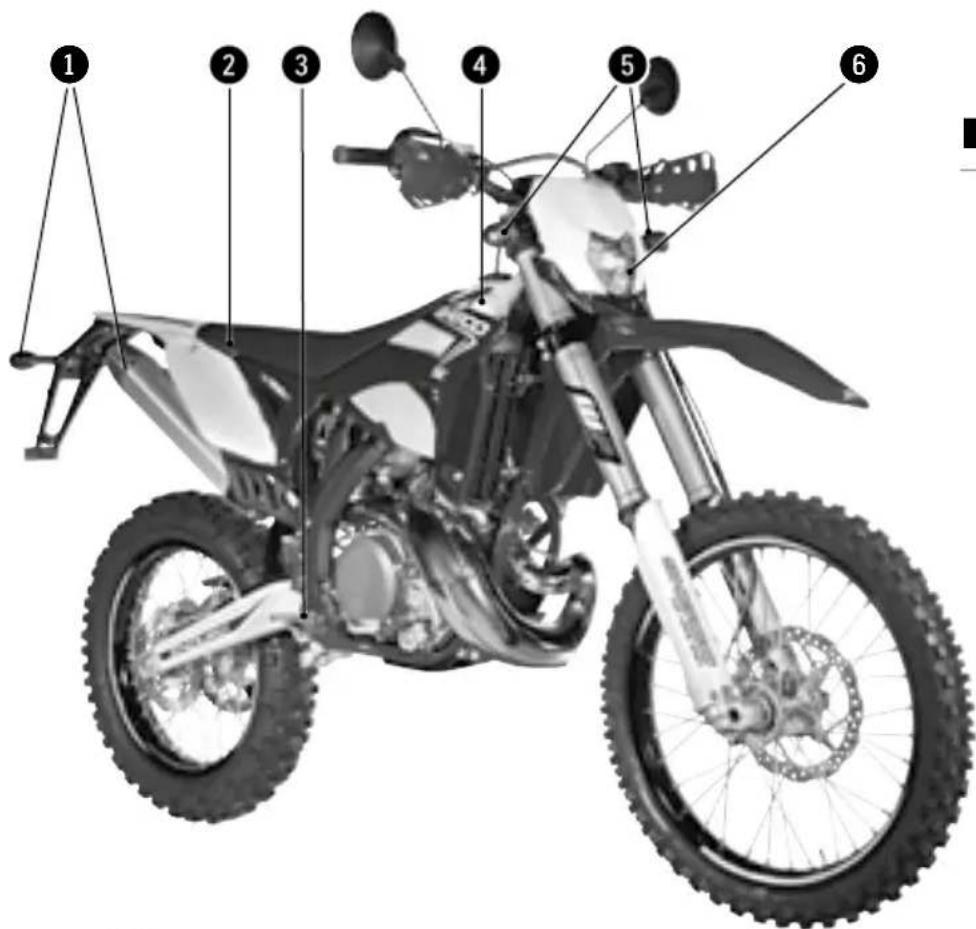

Description du vehicule

Côté droit

Clignotants arrête
Selle
3 Pedale de frein arriere
4 Réservoir
Clignotants avant
6 Phare

Côté gauche

Bouchon réservoir essence
Feu arrêt/stop/eclairage plaque d'immatriculation

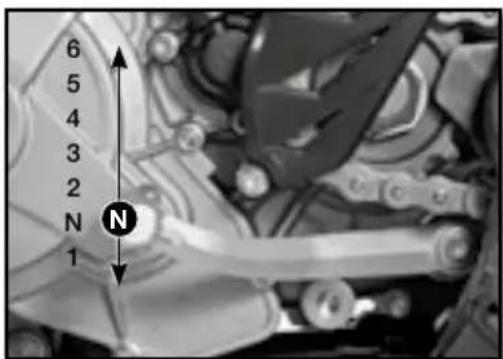

9 Selecteur de vitesse

Description du vehicule (suite)

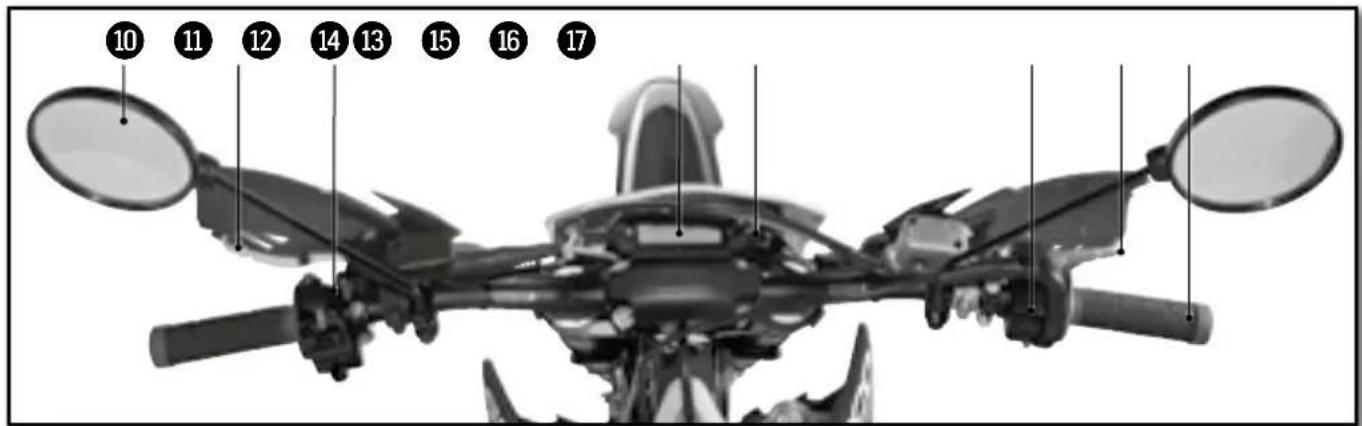

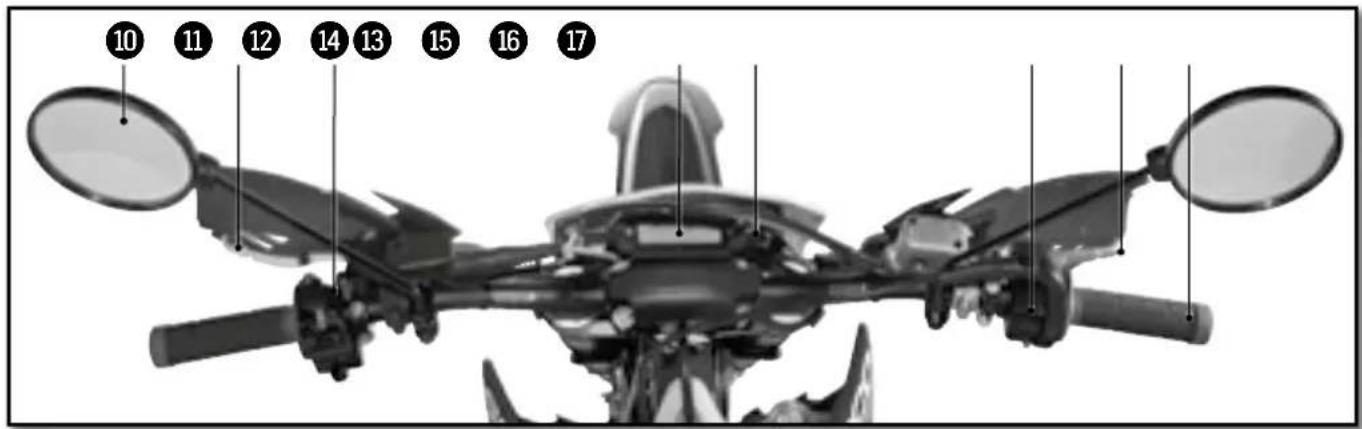

Commandes

10 Rétroviseur gauche

13 Tableau de bord

16 Levier de frein avant

Levier d'embrayage

14 Contacteur a clé

17 Poignée d'accéléateur

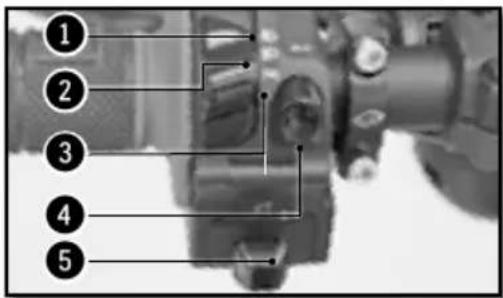

12 Commutateur gauche

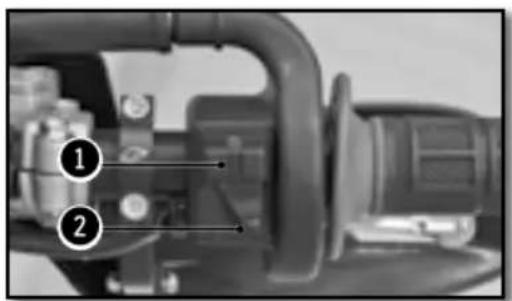

15 Commutateur droit

Emplacement des numérores de série

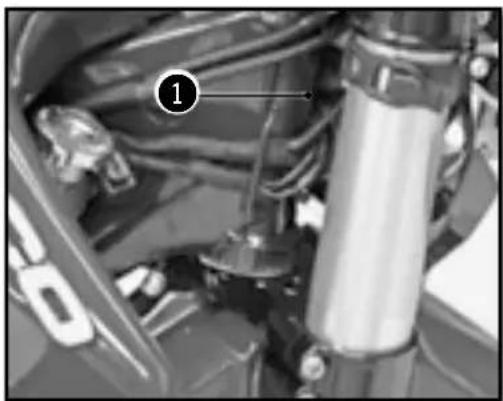

Numéro de série du vehicule

Le nombre de série du vehicule est frappé sur le côté droit de la colonne de direction.

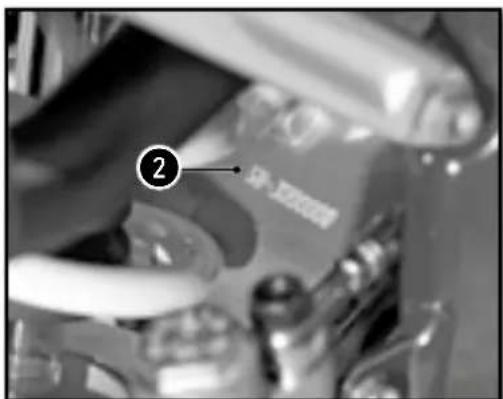

Type et numéro du moteur

Le nombre du moteur est frappé sur la partie arrête du carter central droit

Organes de commandes et de contrôle

COMMANDE AUX MAINS : LEVIER D'EMBRAYAGE, DE FREIN AVANT, COMMODOS

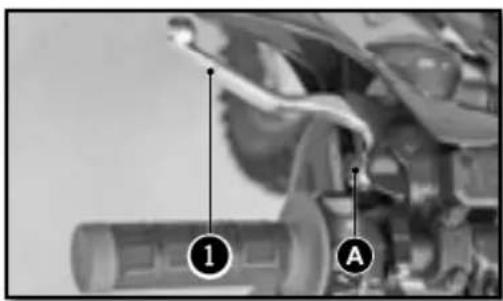

Levier d'embrayage

Le levier d'embrayage 1 est sur le cote gauche du guidon et dispose d'une vis de réglage A

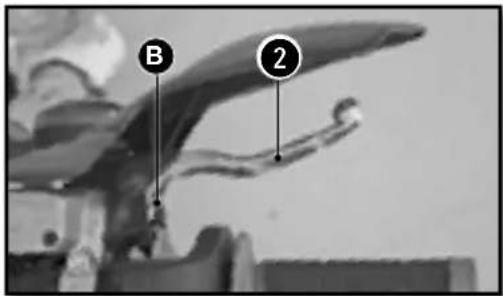

Levier de frein à main

Le levier de frein avant ② est sur le côte droit du guidon et dispose d'une vis de réglage B

Commutateur gauche (250-300 SE)

Feu de route (Phare)
Feu de croissement (Code)
3 Feu de position (Veilleuse)
4 Avertisseur sonore
Clignotants

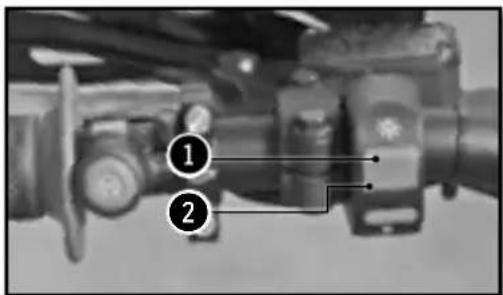

Interrupteur lumière On/Off (250-300 SE/R)

Deux positions possibles: Position ON 1 : tous les feu sont allumés. Position OFF 2 : aucun feu n'est allumé.

Commutateur droit

Bouton de démarreur
2 Selecteur de courbe d'allumage

Tableau de bord (250-300 SE/R)

Tableau de bord
Bouton de commande des fonctions du compteur
3 Contacteur a clé (250-300 SE)

■ Contacteur à clé (250-300 SE)

Le contacteur à clé compte deux positions

Position ①. Le moteur est coupé et ne peut pas être démarré.

Position ②. Le moteur peut être démarré

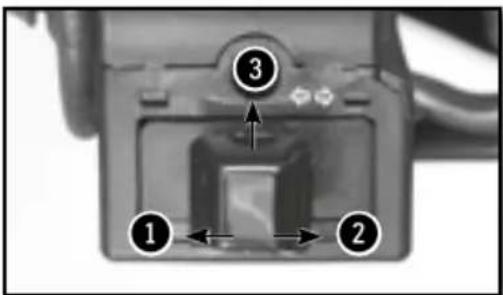

Bouton de clignotants (250-300 SE)

Clignant gauche
Clignant droit
Extinction clignotants G et D

Organes de commandes et de contrôle (suite)

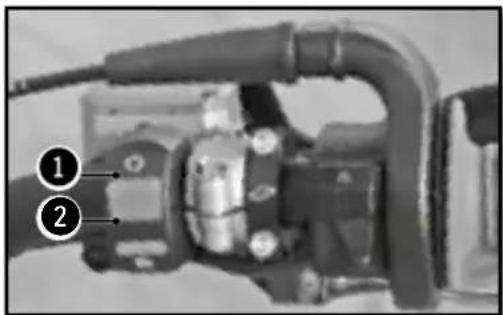

Interrupteur moteur On/Off (250-300 SE/R)

Deux positions possibles :

Position ON 1. Le moteur peut etre demarrre.

Position OFF 2. Le moteur est coupé et ne peut pas être démarré.

■ Arrêt d'urgence moteur (250-300 SE/R)

Deux positions possibles :

Bouton relâché ① : dans cette position, la moto peut être démarquee.

Bouton enforcé ① : la moto en marche s'eteint et la moto à l'arrêt ne peut-être démarquee.

ATTENTION

Après utilisefaction de l'arrêt d'urgence, ne pas oublier demettre le contacteur On/Off sur off.

-Risque de decharge de la batterie.
- En condition normale, utiliser l'interrupteur On/Off pour arreter la moto.

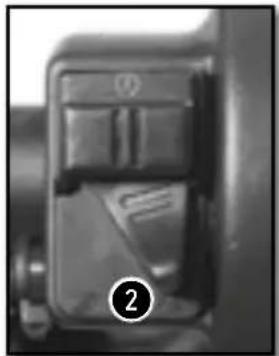

■ Sélecteur de cartographie d'injection

Position ①. Courbe "soft"
Position ②. Courbe "hard"

COMMANDE AUX PIEDS: SELECTIONT DE VITESSE, BÉQUILLE, FREIN ARRÊRÉ

■ Sélecteur de vitesses

Scheme d'actions sur le selecteur pour le passage des 6 vitesses

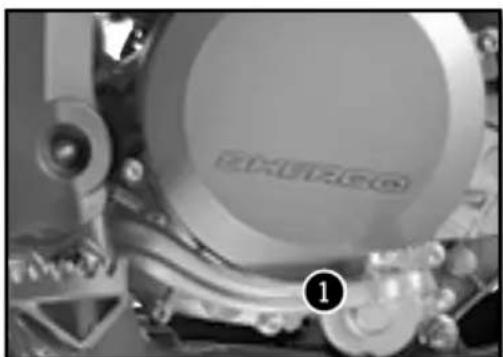

Frein à pied

Commande de Frein arrête

Béquille latérale

Enlever le caoutchouc de sécurité ①, appuyer le pied sur la bequille et la maintainir déplée jusqu'à ce qu'elle supporte tout le poids de la moto.

ATTENTION

• La béquille dispose d'un système de sécurité qui la replie automatiquement des que la moto n'est plus vertical.
• La béquille est conçue pour supporter le seul poids de la moto.

Organes de commandes et de contrôle (suite)

TABLEAU DE BORD, COMPTEUR

Maintien Boutons 1 et 2:
Modéréglage

Bouton 1:

Changer écran 1,2,3

Maintien Bouton 1:

Ecran 1: remise à 0 DST
Ecran 2: remise à 0 DST2
Ecran 3: remise à 0 MAX/AVG

Ecran 1 : Vitesse, Heure, DST 1 Ecran 2 : Vitesse, Heure, DST2

Ecran 3: Alternance vitesse AVG/MAX, Heure de fonctionnement, ODO

Voyant de clignotants

Voyant de feu de route

Voyant FI (MIL): défaillance du système d'injection

Voyant niveau bas essence

Mode bouton

Le vehicule n'a pas besoin d'être sous tension

Bouton gauche:

Permet de naviguer entre les différents écrons

Entrer dans le mode DST et DST2

Permet de déprérenter la distance en mode DST

Bouton droit:

Permet de naviguer entre les différents écrons

Permet de remetre a 0 DST/DST2, vitesse MAX/AVG (bouton maintenu 3s)

Permet d'incrementer la distance en mode DST

Fig 1 Fonction SPD

Fig 2 Fonction MAX

Fig 3 Fonction AVG

Fig 4 Fonction DST

Fig 5 Fonction DST2

Fonction SPD vitesse instantanée (écrans 1 et 2):

affiche la vitesse actuelle du vehicule.

La vitesse peut-être affichée en km/h (réglage

par défaut) ou en mph. (p.17)

Fonction MAX vitesse maxi (ecran 3): affiche la vitesse maxi depuis la dernière mise à 0.

La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (p.17)

Remise à 0 → Fonction MAX → Bouton droit appuyé 3s → 0 → Mise à 0 effectué

Fonction AVG vitesse moyenne (écran 3): affiche la vitesse moyenne du vehicule depuis la dernière mise à 0.

La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (p.17)

Remise à 0 → Fonction AVG → Bouton droit appuyé 3s → 0 → Mise à 0 effectuee

Fonction DST journalier kilométrique (écran 1):

affiche le kilométrage partiel parcoursu par le vehicule depuis la dernière mise à 0.

La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (p.17)

Remise à 0 → Fonction DST → Bouton droit appuyé 3s → 0.0 → Mise à 0 effectuee

Fonction DST2 journalier kilométrique (écran 2):

affiche le kilométrage partiel parcoursu par le vehicule depuis la première mise à 0.

La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (p.17)

Remise à 0 → Fonction DST2 → Bouton droit appuyé 3s → 0.0 → Mise à 0 effectué

Organes de commandes et de contrôle (suite)

Fig 6 Fonction ajustement distance

Fig 7 Fonction ODO

Fig 8 Fonction ART

Fig 9 Fonction Heure

Fig 11 Fonction batterie faible/erreur batterie

Les fonctions DST et DST2 peuvent être paramétrées par l'utilisateur

Paramétrage DST (écran 1) → Bouton gauche appuyé 3s → l'icone «DST» clignote

Bouton gauche pour diminuer la valeur/

Bouton droit pour augmenter la valeur 回头 écran 1

Paramétrage DST2 (écran 2) → Bouton gauche appuyé 3s → l'icone «DST2» clignote

Bouton gauche pour diminuer la valeur/

Bouton droit pour augmenter la valeur return écran 2

Fonction ODO totaliseur (ecran 3): affiche le kilométrage total parcouru par le vehicule.

La distance totale est affichée selon l'unité choisis en km/h (réglage par défaut) ou en mp/h. (p.17)

Cette information ne peut pas etre remise a 0.

Au dela de 399 999 km (ou miles), le compteur se remet a 0.

Fonction ART heures de fonctionnement (écran 3): affiche les heures de fonctionnement du vehicule.

Cette information ne peut pas etre remise a 0. Jusqu'a 99h59min increment minute par minute

Après 99h59min et jusqu'à 9.999h → incrément heures par heures

Au dela de 9.999 heures, le compteur reste a cette valeur.

Fonction Heure (écrans 1 et 2): affiche l'heure

Fonction batterie faible/erreur batterie:

->quand la tension de la batterie du compteur est inférieure à 2.4V, l'icone batterie faible apparait à l'écran

-> quand la tension de la batterie du compteur devient critique, le compteur affichera uniquement l'icone clignotante «batterie faible».

■ Menu réglage

Bouton gauche et droits pressés ensemble 3s: activation du mode réglage
Bouton gauche Bouton droit
Choix M/H et KM/HChoix format 24h et 12h
Déprément heures du jourDécrément valeur indicateur de maintenance	Incrément heures du jourIncrément valeur indicateur de maintenance

Le changement de section se fait automatiquement toutes les 5 s

UNIT (choix unité)	LIFE (Circonférence roue)	PPr (Nombre d'impulsions)	© (Format 12h/24h)	© (Réglage heures)	( Rappel maintenance)
↓ Miles ou Km Défaut: km			↓ 12 ou 24h Défaut: 24h	↓ Réglage de l'heure	↓ Réglage du rappel de maintenance en heures de fonctionnement Défaut 5h (première révision)
Ne pas modifier les réglages en grisé					OFF: désactivé Réglage valeur

Fonction Rappel maintenance: permet le réglage d'un rappel pour les opérations de maintenance. Quand le décompte du rappel de maintenance arrive à 0, le témoin de maintenance apparait à l'écran.

Pour remettre à 0 ou visualiser le temps restant avant la prochaine opération de maintenance: Visualisation temps restant (écran 3) Bouton gauche appuyé 3s la valeur s'affiche pas d'action retard à l'écran 3

Remise à 0 rappel maintenance (écran 3) → Bouton gauche appuyé 3s → la valeur s'affiche → Bouton droit appuyé 3s →Mise à 0 effectué (le décompte recommencerà à la valeur paramétrée)

Note:

Si l'indicateur de maintenance est déjà à l'écran, la valeur affichée sera 0 Si l'indicateur de maintenance est désactivé (off), la valeur affichée sera C

Organes de commandes et de contrôle (suite)

OUVERTURE / FERMETURE RÉSERVOIR DE CARBURANT

Carburant

Utiliser seulement du supercarburant sans plomb d'un indice d'octane d'au moins 95 mélangé avec de l'huile moteur 2T.

Bouchon de réservoir

Ouverture: Tourner le bouchon dans le sens inverse des aiguilles d'une montre.

Fermeture : Tourner le bouchon dans le sens des aiguilles d'une montre.

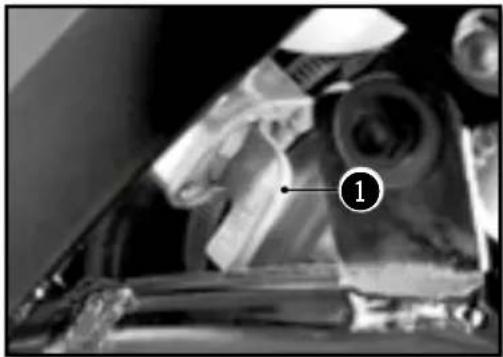

Robinet d'essence

Le robinet d'essence est situé sur le coté droit du réservoir de carburant.

La poignée du robinet d'essence permet d'ouvrir, de fermer ou demettre la moto en réserve.

OFF alimentation en carburant fermée (aucun carburant ne s'écoule du réservoir de carburant vers le carburateur).

ON alimentation en carburant ouverte (le carburant peut s'écouler du réservoir vers le carburateur).

RES alimentation de la réserve en carburant ouverte (le carburant peut s'écouler du réservoir vers le carburateur).

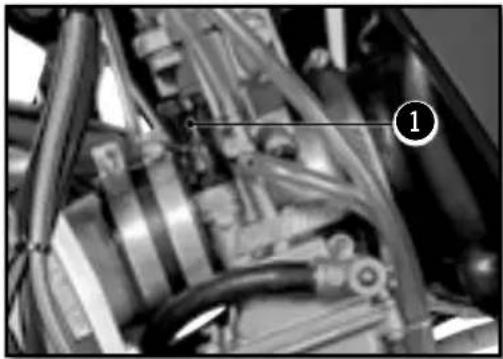

Starter

Le starter ① se trouve sur le coté gauche du carburateur.

Fonction starter activée le starter est tiré vers le haut jusqu'en butée.

Fonction starter désactivée le starter est enforcé jusqu'en butée.

ATTENTION

Lorsque le moteur à atteint la température de fonctionnement, désactiver la fonction starter.

Démarrage moteur à froid

1. Mettre le contacteur a clé en position marche (à droite).
2. Mettre le selecteur de vitesse au point mort.
3. Mettre le starter.
4. Demarrer le moteur en appuyant sur le bouton demarreur, sans accélérer.
5. Laisser chauffer le moteur quelques minutes.
6. Enlever le starter

Démarrage moteur à chaud

Suivre les instructions precedentes sans l'etape 3-5 et 6.

Changement de vitesse

• Les positions du sélecteur de vitesse sont indiquées (p.13)

• Pour couver le point mort, appuyer sur le sélecteur, lorsqu'on arrive en première (une résistance se fait sentir), relever légèrement le sélecteur.

• Fermer les gaz tout en débrayant.

• Engager la vitesse inférieure.
• Ouvrir partiellement les gaz tout en embrayant.

■ Stationnement

• Arrête le moteur en enlevant la clef de contact.

Se familiariser avec toutes les commandes et leurs fonctions avant d'utiliser le vehicule.

Consigne de sécurité

• Ne pas rouler après avoir consommé de l'alcool.
• Porter un casque homologué lors de l'utilisation du vehicule.
• Garder une machine en bon état de marche et l'entreinir correctement accroit sa fiabilité et la sécurité lors de son utilisation.
• L'essence est inflammable, faire le plein d'essence moteur à l'arrêt.
• Les fumées d'échéppement sont toxiques, il ne faut jamaismettre en marche le moteur dans un local fermé.
• Toujours stationner le vehicule sur un sol dur et plat, ne pas stationner le vehicule en pente ou sur un sol mou. Toujours contrcler I'equilbre du vehicule.
• Vérifier quotidiennement avant de prendre la route les points suivants :

Pneumatiques : Usure et pression

Huile moteur : Niveau (

p.28)

Essence : Niveau + Absence de fujites

Chaine de transmission: Fliche ( p.41)

Direction: Pas de blocage

Freins :

Fonctionnement, jeu, pas de fuite du liquide, usure des plaquettes (p.50 à p.54)

Poignée de gaz: Jeu (

p.25)

Embrayage: Jeu (

p.42)

Equipementélectrique：

Fonctionnement de l'avertisseur sonore et des feu (p.10 à p.12)

Serrage (écrou, boulons...) : Vérifier que tous les composants du vehicule sont bien fixés (p.63)

Si au cours de ces contrôles vous constatéz une anomalie, consulter le chapitre Entretien et Réglages de ce manuel ou adressez-vous à un concessionnaire Sherco.

CONTRÔLÉ DU NIVEAU DE LIQUIDE DE REFROIDISSEMENT

Moto horizontal

ATTENTION

• Le liquide chaud peut provoquer de graves blessures.
• Le liquide de refroidissement est nocif
• En cas de contact avec la peau ou les yeux, ou d'ingestion, ou des blessures occasionnées par le liquide chaud : CONSULTEZ UN MEDECIN
• Utiliser des gants de protection.
• Ne pas remplaner le liquide de refroidissement par de l'eau ou de l'antige I: cela pourrait endommager votre moteur.

• Effectuer les opérations de contrôle et de replissage du liquide de refroidissement moteur froid

• Placer la moto à la verticale sur une surface horizontal.

• Dévisser le bouchon 1.

Liquide

de refroidissement

Minerva Perma Universal

D 4 saisons -25°C

Remplir de liquide jusqu'au haut du radiateur.

Pencher la moto sur la droite.

Compléter de liquide jusqu'àu haut du radiateur. Remettre le bouchon 1 et vérifier sa bonne position.

ATTENTION

Il est important de respecter cette méthode.

Le manque de liquide ou la présence d'une poche d'air dans le radiateur gauche peut entrainer des dommages graves au moteur.

Vérifier le niveau de liquide dans le vase

d'expansion.

Le liquide doit arriver au niveau de la marque repère «LEVEL».

Si le niveau n'est pas correct, devisser

le bouchon 2.

Remplir de liquide jusqu'à la marque «LEVEL»

Liquide

de refroidissement

Minerva Perma Universal

D 4 saisons -25°C

Revisser le bouchon 2

VIDANGE DU LIQUIDE DE REFROIDISSEMENT

ATTENTION

S'assurer que la moto est bien vertical et sur sol horizontal.

• Placer un récipient sous la moto
• Retirer le bouchon ① et la vis ②
• Laisser couler le liquide

NOTE

Pour protégger l'environnement déposer le liquide vidange dans un centre de collecte.

REMPLISSAGE DU LIQUIDE DE REFROIDISSEMENT

• Remetre la vis ② avec un joint neuf
• Verser par l'orifice du bouchon ① le liquide de refroidissement neuf.

Liquide de refroidissement

Minerva Perma Universal D 4 saisons -25°C

Vis de vidange Liquide de refroidissement

M6X70 8Nm

• Continuer le remplissage.
• Une fois le niveau atteint: (Environ 1,1 litre)
• Remetre la moto sur sa béquille laterale et reprene des opérations de contrôle de niveau (p.22)

Réglage moteur

CONTROLER LE JEU DU CABLE D'ACCÉLÉRATEUR

Le jeu du cable de gaz

Guidon en position droite, vérifier que le jeu à la poignée est correct.

Jeu du cable d'accélérateur 2...4mm

Si le jeu n'est pas correct, régler le jeu du cable d'accélérateur. (p.25)

Demarrer la moto et la baisser fonctionner au ralenti. Tourner le guidon et vérifier que le ralenti est constant. Si le régime change, régler le jeu du cable d'accélérateur. (p.25)

Régler le jeu du cable de gaz

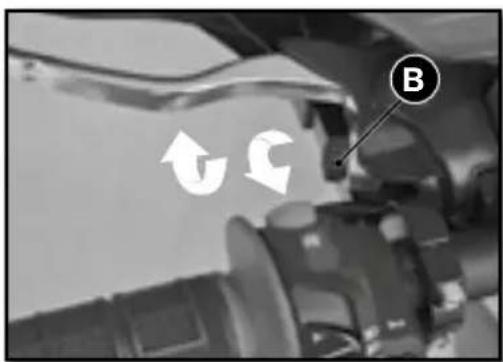

Régler la tension du cable de gaz au niveau de la poignée à l'aide du tendeur ①.

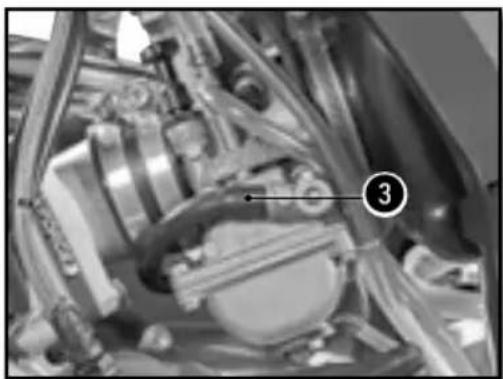

RÉGLER LA TENSION DU CÂBLE DE VALVES

• S'assurer que les cables tendeurs soient complètement détendu.
• Mettre en position le cable supérieur sur la poulie du cylindre et dans l'arrêt de gaine.
• Pour le cable inférieur 2 mesure seulement la cable dans la poulie pour le moment.
• Mettre le contact de la moto sur ON.
• Attendre la fin de l'initialisation du moteur électrique de valves et son arrêt.
• Mettre le contact de la moto sur OFF.
• Commencer la tension du cable tendeur supérieur en dévissant l'écrou 3 jusqu'à arriver en butée sur l'arrêt de gaine.

Ne pas continuer de tendre le cable, tendre jusqu'à ce que le jeu du cable soit nul en tirant (AVEC FORCE) la gaine vers l'arrière de la moto, stopper la tension à ce moment là.

• Remarques : Dans cette configuration, les valves centrales doivent etre complètement descendu.
• Visser alors l'écrou ① de 1 tour complet = 1mm
  Le jeu du cable tendeur entre le sertissage de gaine et le fond de gaine du cylindre doit être de 0.5 mm mini, 1mm maxi en tirant (AVEC FORCE) sur la cable vers l'arrière de la moto, ci le jeu n'est pas correct, corriger en vissant ou dévissant l'écrou ①.

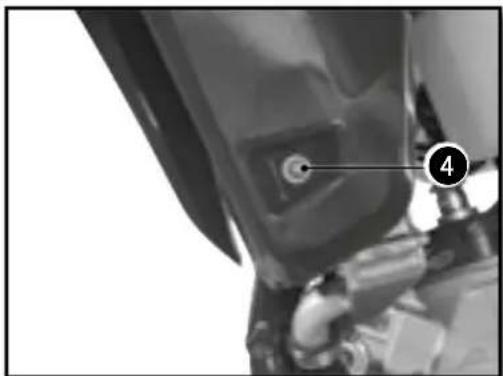

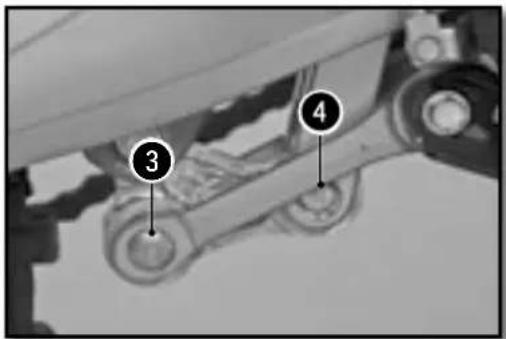

• Serrer le contre écrou 4.

• Mettre le cable inférieur dans l'arrêt de gaine du cylindre
• Commencer la tension du cable tendeur inférieur en dévissant l'écrou ⑤ jusqu'à arriver en butée sur l'arrêt de gaine.

Ne pas continuer de tendre le cable, tendre jusqu'à ce que le peux du cable soit nul en tirant (AVEC FORCE) la gaine vers l'arrière de la moto, stopper la tension à ce moment là.

• Visser alors l'écrou 5 de 1 Tour complet = 1mm
• Le jeu du cable tendeur entre le sertissage de gaine et le fond de gaine du cylindre doit être de 0.5 mm mini, 1mm maxi en tirant (AVEC FORCE) sur la cable vers l'arrière de la moto, ci le jeu n'est pas correct, corriger en vissant ou dévissant l'écrou.
• Serrer le contre écrou 6.
• Graisser à l'aide de graisse en spray les arrêts de cables sur la poulie, la rainure de poulie ainsi que la plaque en acier pour éviter son oxydation.

Réglage moteur (suite)

RÉGLER LE RÉGIME DE RALENTI

• La vis de réglage① permet de régler le régime de ralenti.
• La vis de régulation de l'air de ralenti 2 permet de régler le mélange du régime de ralenti.

Demarrer la moto et la faire monter en température.

Régler le ralenti (vis de réglage 1)

2200 +/- 100 tr/nin

Visser la vis de réglementation 2 jusqu'en butée, et desserrer 1 T 1/2 (réglage de base)

Régime de ralenti 2200 +/- 100 tr/min

Réglage de vis d'air 1T 1/2

RéGLAGE DE LA CARBURATION

Ouverture Boisseau et influences :

La composition du mélange (Air-Essence) est fonction de l'ouverture du boisseau :

• Plage de ralenti A :

De 0 à 118 d'ouverture du boisseau, cette plage est regulée par le biais de la vis de réglage et de la vis de régulation d'air de ralenti 2.

• Plage de transition B :

De 18 à 14 d'ouverture du boisseau, cette plage est régulée par le biais du giclure de ralenti et par la forme du boisseau.

• Plage de régime partiel C :

De 1/4 à 3/4 d'ouverture du boisseau, cette plage est régulée par le biais de l'aiguille de giclaur (forme et position). Dans la plage inférieur, le réglage du ralenti et, en plage supérieur, le giclaur principal entrent en ligne de compte pour la régulation du moteur.

• Pleine charge D :

De 34 à pleine ouverture, cette plage est régulée par le biais du giclur principal et de l'aiguille de giclur.

Gicleur de ralenti et vis de richesse :

Pour contrôler la plage de ralenti A et de transition B, vous pouvez jourer sur le giclér de ralenti (sa taille est gravée sur celui ci), et la vis de richesse 2.

Visser la vis de richesse de ralenti revient à enrichir le mélange.

Procedure par 1/8 de tour,
si vous sortez de la plage
de 1T à 2.5 T, modifier
la taille de votre giclueur de ralenti.

Aiguille :

L'aiguille possède 5 crans de réglage, 1 à 5, PAUVRE à RICHE.

La réference de l'aiguille est gravée sur celle-ci.

Sur les tableaux de réglage, la position du clip est définie à partir de la position haute.

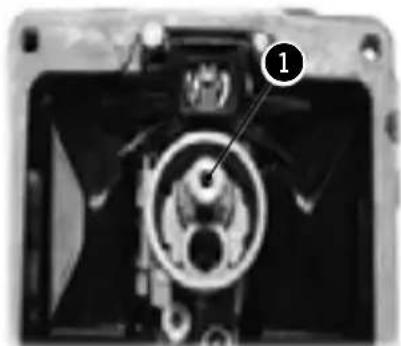

Gicleur principal :

Le giclér principal est située au repère ①. Saaille est grave sur celui ci.

TABLEAU DE RÉGLAGE CARBURATION SE-R 250 :

NIVEAU DE LA MER	TEMPÉRATURE -20°C		-7°C	-6°C	6°C	15°C	24°C	25°C	36°C
		Gicleur Principal	1T1/2	1T1/2	2T	2T	2T1/2
3 000 m à 2 301 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	40 N8RJ 4 165	40 N8RJ 3 165	40 N8RK 3 162	40 N8RK 3 160	40 N8RL 3 158
2 300 m à 1 501 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	1T 40 N8RW 4 168	1T1/2 40 N8RJ 4 165	1T1/2 40 N8RJ 3 165	2T 40 N8RK 3 162	2T 40 N8RK 2 160	2T1/2 40 N8RL 2 158
1 500 m à 751 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	1T 42 N8RH 4 170	1T 40 N8RW 4 168	1T1/2 40 N8RJ 4 165	1T1/2 40 N8RK 3 165	2T 40 N8RK 3 162	2T 40 N8RK 2 160
750 m à 301 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	1/2T 45 N8RH 5 172	1T 42 N8RH 4 170	1T 40 N8RW 4 168	1T1/2 40 N8RJ 4 165	1T1/2 40 N8RK 3 165	2T 40 N8RK 3 162
300 m à 0 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	1/2T 45 N8RG 5 175	1/2T 45 N8RH 5 172	1T 42 N8RH 4 170	1T 40 N8RW 4 168	1T1/2 40 N8RK 4 165	1T1/2 40 N8RJ 3 165

TABLEAU DE RÉGLAGE CARBURATION SE-R 300 :

NIVEAU DE LA MER	TEMPÉRATURE -20°C -7°C		-6°C 5°C	6°C 15°C	16°C 24°C	25°C 36°C	37°C 49°C
3 000 m à 2 301 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T1/2 38 N8RG 3 165	1T1/2 38 N8RG 2 165	2T 38 N8RH 2 162	2T1/2 38 N8RH 2 160	3T 38 N8RH 2 158
2 300 m à 1 501 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T 38 N8RF 3 168	1T1/2 38 N8RG 3 165	1T1/2 38 N8RG 2 165	2T 38 N8RH 2 162	2T1/2 38 N8RH 2 160	3T 38 N8RH 2 158
1 500 m à 751 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T 38 N8RF 3 170	1T 38 N8RF 3 168	1T1/2 38 N8RG 3 165	1T1/2 38 N8RG 2 165	2T 38 N8RH 2 162	2T1/2 38 N8RH 2 160
750 m à 301 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T 40 N8RF 4 172	1T 38 N8RF 3 170	1T 38 N8RF 3 168	1T1/2 38 N8RG 3 165	1T1/2 38 N8RG 2 165	2T 38 N8RH 2 162
300 m à 0 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T 40 N8RF 4 175	1T 40 N8RF 4 172	1T 38 N8RF 3 170	1T 38 N8RF 3 168	1T1/2 38 N8RG 3 165	1T1/2 38 N8RG 2 165

Entretien moteur

CONTRÔLÉ DU Niveau D'HUILE DE BOîTE À VITESSE

• S'assurer que la moto est sur ses 2 roues, verticale et sur sol horizontal.
• Vérifier le niveau de l'huile moteur en s'assurant que l'huile coule par la vis ①

Si nécessaire, ajuster le niveau
- Dévisser le bouchon de replissage d'huile moteur du carter embrayage

Faire l'appoint d'huile moteur

Huile moteur 0.71 SAE 10W40

ATTENTION

• Un mauvais niveau d'huile peut endommager votre moteur.
• Ne pas utiliser votre moto si le niveau est en dessous du minimum.

VIDANGE HUILE DE BOITE À VITESSE

• Déposer le sabot moteur (p.43)
• Effectuer la vidange de l'huile moteur chaud

ATTENTION

Utiliser des gants de protection.

• Positionner la moto verticalement, sur sol horizontal.
• Placer un écipient sous la moto pour recuperer l'huile usagée.
• Devisser le bouchon 1
• Dévisser le bouchon 2
• Laisser couler l'huile
• Nettoyer les bouchons 1 et 2 avec un dégraissant.

Entretien moteur (suite)

REMPLISSAGE D'HUILE DE BOITE À VITESSE

• Reposer les bouchons ① et ②.

Bouchon 1 2

M16 15Nm

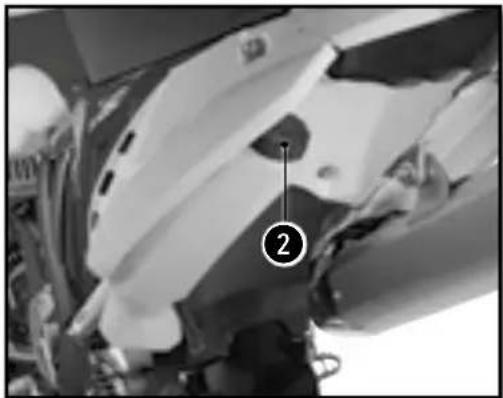

• Dévisser le bouchon de replissage d'huile moteur 2. (p.28)
• Remplir d'huile moteur

Huile moteur 0,8l

0.71 SAE 10W40

• Reposer le sabot moteur

ATTENTION

Pour protéger l'environnement, les huiles et filtres usages doivent être déposés dans un centre de collecte et non pas dans les écouts ou dans la nature.

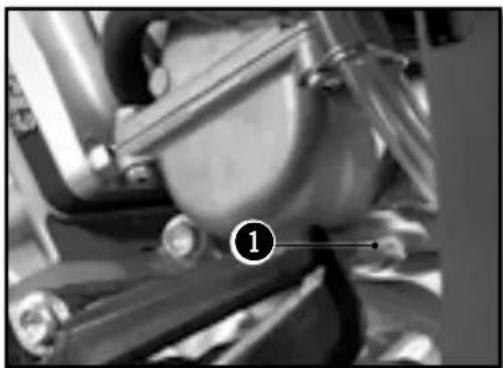

Vidanger la cuve à niveau constant du carburateur

• Déposer un chiffon sous le carburateur pour absorber le carburant qui fuit.
• Retirer la vis d'arrêt 1
• Laisser le carburant s'écouler entièrement.
• Mettre le bouchon en place et serrer.

Réglage partie cycle

POSITION DU GUIDON

Les tés de fourche comportent deux trous séparés par une distance A.

Distance entre les trous A 13mm

Les pointets de guidon sont excentrés d'une distance B

Excentration des pointets B 4mm

La moto est livrée d'origine avec le guidon en position reculée.

Retirer les quatre vis ①. Retirer les brides de guidon etrirer le guidon.

Retirer les deux vis ②. Retirer les pointets et les placer dans la position souhaitatione.

Vis de fixation de pointets

M10x35

40Nm

Loctite®243TM

Remonter le guidon et les brides. Mettre les quatre vis en place et serrer uniformément.

Vis de fixation	M8x25 24Nm
brides de guidon

Le guidon peut aussi être orienté par rapport au pointets.

RÉGLAGE DES BUTÉES DE DIRECTION

L'angle de braquage peut-être modifié en utilisant les vis de réglages situées sur les bords inférieurs de la colonne de direction.

Desserrer l'écrou ① et visser la vis ② jusqu'à ce que vous ayez l'angle de braquage souhaité.

Serrer l'écrou et faites la même opération de l'autre côté

Écrou blocage butée de direction

M8 20Nm

RÉGLAGE DE BASE DE LA PARTIE CYCLE EN FONCTION DU PILOTE

Poids standard du pilote (avec équipement)

75 à 85kg

Si le poids du pilote ne correspond pas à la norme, compenser en modifiant la raideur des ressorts (fourche et amortisseur).

RÉGLAGE DE LA COMPRESSION DE LA FOURCHE

Les vis 2 déterminent le comportement de la fourche quand elle se comprime. Les tourner dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Retirer les capuchons ① à l'extrémité inférieure des bras de fourche.

Tourner dans le sens des aiguilles d'une montre la vis 2 jusqu'en butée puis revenir en arrriere du nombre de clicks prescrit.

Réglage de compression Sachs série Or USD Ø48mm	12 clicks
Réglage de compression WP suspension USD Ø48mm	Confort	20 clicks
	Standard	13 clicks
	Sport	8 clicks

Remetre les capuchons 1 en place.

Réglage partie cycle (suite)

RÉGLAGE DE LA DÉTENTE DE LA FOURCHE

Les vis de réglage 1 déterminent le comportement de la fourche lorsqu'elle se détend. Tourner les vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Les vis de réglage ① se trouvent à l'extrémité supérieure des bras de fourche.

Tourner dans le sens des aiguilles d'une montre la vis ① jusqu'en butée puis revenir en arrrière du nombre de clicks prescrit.

Réglage de compression Sachs série Or USD Ø48mm	12 clicks
Réglage de la détente WP suspension USD Ø48mm	Confort	18 clicks
	Standard	13 clicks
	Sport	10 clicks

RéGLAGE DE LA PRECONTRAINTE DU RESSORT DE LA FOURCHE

L'écrou de réglage permet le réglage de la pré-contrainte du ressort. Tourner l'écrou dans le sens des aiguilles d'une montre augmente la pré-contrainte (et vice-versa).

Tourner dans le sens inverse des aiguilles l'écrou jusqu'en butée, avec une clé plate puis visser du nombre de tours prescrit.

Précontrainte du ressort WP suspension USD Ø48mm	Confort 4 tours
	Standard 6 tours
	Sport 8 tours

RÉGLAGE DE LA COMPRESSION BASSE VITESSE DE L'AMORTISSEUR

La vis de réglage ① déterminé le comportement de l'amortisseur sur les compressions lentes (sensibilité). Tourner la vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Tourner dans le sens des aiguilles d'une montre la vis ①, avec un tournevis, jusqu'en butée puis revenir en arrêté du nombre de clicks prescrit.

Ne pas desserrer I'ecrou 2.

Réglage de compression lente	Confort 20	clicks
	Standard 15	clicks
	Sport 12	clicks

RéGLAGE DE LA COMPRESSION HAUTE VITESSE DE L'AMORTISSEUR

La vis de réglage ① déterminé le comportement de l'amortisseur sur les compressions rapides (gros chocs). Tourner la vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Tourner dans le sens des aiguilles d'une montre la vis ①, avec une clé à douille, jusqu'en butée puis revenir en arrêté du nombre de clicks prescrit.

Ne pas desserrer I'ecrou 2

Réglage de compression rapide	Confort 2,5	tours
	Standard 2	tours
	Sport 1,5	tours

Réglage partie cycle (suite)

RéGLAGE DE LA DÉTENTE DE L'AMORTISSEUR

La vis de réglage ① déterminé le comportement de l'amortisseur en détente. Tourner la vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Tourner dans le sens des aiguilles d'une montre la vis ① jusqu'en butée puis revenir en arrêté du nombre de clicks prescrit.

Réglage de détente	Confort 15	clics
	Standard 13	clics
	Sport 11	clics

CONTRÔL DE L'ENFONCEMENT À VIDE DE L'AMORTISSEUR

La moto sur trépied

Mesurer la côte R1 entre un point fixe du chassis et l'axe des roues.

La moto sur ses roues

Mesurer la côte R2 entre le même point fixe du chassis et l'axe des roues. L'enforcement statique est la différence R1-R2.

Si I'enforcement statique n'est pas conforme, régler la précontrainte de l'amortisseur (p.35)

CONTRÔL DE L'ENFONÇEMENT EN CHARGE DE L'AMORTISSEUR

Le pilote sur la moto

Mesurer la côte R3 entre le même point fixe du chassis et l'axe des roues. L'enforcement en charge est la différence R1-R3.

Enforcement en charge 95mm à 105mm

Si I'enforcement en charge n'est pas conforme, changer le dessort. (p.35)

MODIFICATION DE LA PRECONTRAINTE DE L'AMORTISSEUR

Déposer l'amortisseur et le nettoyer (p.44).
Desserrer le contre écrou ①.
Desserrer/serrer l'écrou de réglage ②
salon la valeur d'enforcement à vide mesure.

Indications	Desserrage d'un tour	Augmente de 3mm la valeur de l'enforcement à vide
	Serrage d'un tour	Réduit de 3mm la valeur de l'enforcement à vide

Rebloquer le contre écrou ①.
Remonter l'amortisseur (p.45)
Contrer l'enforcement à vide (p.34)

CHANGER LE RESSORT D'AMORTISSEUR

Déposer l'amortisseur et le nettoyer. (p.44)
Choisisir et installer un ressort en fonction de votre poids.

Raideur du ressort

Poids du pilote (avec équipement) : 65-75kg 48N/mm

Poids du pilote (avec équipement) : 75-85kg 51N/mm

Poids du pilote (avec équipement) : 85-95kg 54N/mm

Remonter l'amortisseur.
Controller l'enforcement en charge (p.34)
Régler la détente (p.34)

Entretien partie cycle

DÉMONTAGE DE LA SELLE

Déverrouiller d'un quart de tour dans le sens inverse des aiguilles d'une montre la vis Dzeus 1 de la selle.

Déposer la selle en la tirant vers l'arrière de la moto.

REMONTAGE DE LA SELLE

Reposer la selle vers l'avant en vous assurant que la gorge 1 est engagée dans le plot 2 du réservoir. Les encoches 3 dans la selle doivent passer dans les languettes de la boucle arriere 4 prévues a cet effet.

Verrouiller la vis Dzeus d'un quart de tour dans le sens des aiguilles d'une montre.

DéPOSE DU FILTRÉ À AIR

Le filtré à air est un élément vital pour le bon fonctionnement de votre moteur. Son entretien est donc primordial.

Un filtré à air encrassé diminue la performance de votre moto, augmente la consommation d'essence et, au pire, des impuretés peuvent passer dans le moteur et provoquer une usure prématuree.

Démonter la selle (p.36)

Dévisser la vis molette 1.

Sortir le filtré avec son support plastique 2.

Séparer le filtré de son support plastique.

NETTOYAGE DU FiltRE

Nettoyer la mousse de filtre à air avec un nettoyant liquide spécial et le laisser sécher.

INFO

Ne pas nettoyer le filtrre à air à l'aide d'un solvant ou d'essence.

Nettoyant filtré à air Minerva nettoyant filtré

INFO

Ne pas essorer le filtrer en le tordant. Le presser seulement. Impregner le filtrre a air d'une huile de filtrre

Huile pour filtré Minerva Protect Air

Nettoyer si nécessaire avec un chiffon l'intérieur de la boite a air.

REMONTAGE DU Filtre

Repositionner l'élément filtrant sur son support. Veiller à bien l'engage sur les six ergots 1

Appliquer une pellicule deGRAisse sur la face avant du contrôle.

Réinstaller le filtré avec son support ennant un soin particulier à son centrage.

Remonter la vis moleté 2.
Vérifier que le filtré à air est bien en place.

Remonter la selle (p.36)

Entretien partie cycle (suite)

DÉMONTAGE DU RÉSERVOIR D'ESSENCE

Démonter la selle (p.36)

Dévisser les vis du réservoir.

Sortir la durite de mise à l'air du Té supérieur de fourche.

Débrancher la durite d'essence du carburateur 3

ATTENTION

Attention, risque de projection d'essence. Ne mettez pas votre visage dans l'axe de la sortie d'essence de la pompe.

Eviter la pénetration d'impuretés dans la durite d'essence. Cela peut conduire à un grippage de l'injecteur.

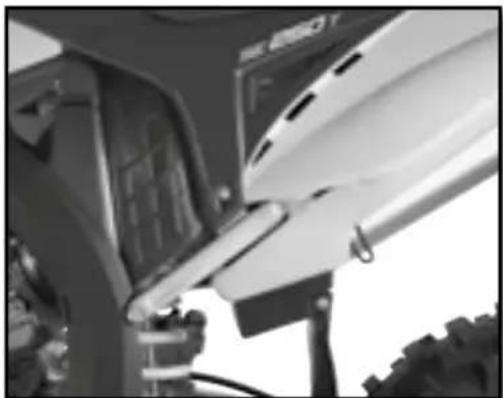

Dévisser les vis ④ des ouïes droite et gauche.
Dégager latéralement les deux ouïes des radiateurs et retarder le réservoir vers le haut.

REMONTAGE DU RÉSERVOIR D'ESSENCE

S'assurer du bon positionnement du cable de gaz ① et de la durite d'embrayage ②.

Installer le réservoir en écant les ouïes de radiateur et vérifier qu'aucun cable ou durite ne soit pince.

Vérifier l'ajustement des plaques laterales avec les ouïes de réservoir.

Brancher la durite d'essence au carburateur 3.

Monter les vis du réservoir avec leur bague en caoutchouc.

Monter les vis des ouies de radiateur

Vis chàssis M6 10Nm

Installer la durée de mise à l'air dans le trou du Té supérieur.

Remonter la selle (p.36)

PURGE DES BRAS DE FOURCHE

Après quelque temps de fonctionnement, l'air s'accumule sous pression dans la fourche.

Toutes les 5 à 10 heures d'utilisation (selon l'intensité), il faut procéder à la purge.

A froid, fourche complètement détendue, retarder puis resserrer les vis ① sur chaque bouchon de fourche.

Entretien partie cycle (suite)

NETTOYAGE DES Cache - POUSSIÈRES DE FOURCHE

Moto sur trépied.

Demonter la roue avant (p.46)

Demonter les protections de fourche.

Faire glisser les cache-poussières vers le bas.

Nettoyer et lubrifier les cache-poussieres et les tube de fourche.

Lubrifiant universal Minerva F4

Remonter les cache-poussières et nettoyer

I'huile superflue.

Remonter les protection de fourche

Remonter la roue avant (p.46)

Descendre la moto du trépied.

CONTRÔLÉ DU JEU DES ROULEMENTS DE DIRECTION

Moto sur trépied.

Exercer un effort d'avant en arrêt sur les bras de fourche.

On ne doit sentiraucunjeudanslesroulements de direction.

Faire tourner le guidon de croite à gauche.

On ne doit sentir aucune résistance dans les roulements de direction.

En cas de jeu et/ou de résistance, régler le jeu des roulements et/ou les changer.

Régler le jeu des roulements (p.41)

Retirer la moto du trépied.

RéGLAGE DU JEU DES ROULEMENTS DE DIRECTION

Moto sur trépied.

Desserrer les vis ① et ②

Desserrer l'écrou ③ et le resserrer

Ecrou de direction M20 30Nm

Serrer les vis 1

Vis de te supérieur de fourche WP

M8x35 17Nm

Serrer la vis ②

Vis de te supérieur M8x30 17Nm

Loctite® 243TM

Contrôler le jeu des roulements de direction (p.40)

Retirer la moto du trépied.

NOTE

Les roulements doivent êtreGRAISSÉS au moins une fois par an avec de laGRAISSÉ.

NETTOYAGE DE LA CHAINE

Nettoyer régulierrement la chaîne augmente considérablement sa durée de vie.

Nettoyer la chaîne et appliquer du lubrifiant pour chaîne

Nettoyant pour chaine Minerva

Lubrifiant aerosol pour chaine Minerva Lub'Chain

CONTRôle DE LA TENSION DE CHÂINE

Moto sur trépied.

Pousser la chaine vers le haut et mesurer la tension de chaine comme indiqué sur le schéma.

Tension de chaîne 50mm...53mm

Si la tension de chaîne n'est pas correcte, reportez vous à l'ajustement de la chaîne. (p.42)

Sinon, retirer la moto du trépied.

Entretien partie cycle (suite)

AJUSTEMENT DE LA TENSION DE CHAINE

RéGLAGE EMBRAYAGE

ATTENTION

Une mauvaise tension de la chaine peut provoquer des dégats mécaniques.

Moto sur trépied.

Dévisser l'écrou

Dévisser les écrous ②

Dévisser ou visser les vis 3 jusqu'à avoir la tension correcte de la chaine

Tension de chaîne 50mm...53mm

Contrôler la symétrie des deux côtés à l'aide des marques 4

Visser les vis

Serrer l'écrou 6

Ecrou axe arrriere M24 100Nm

Retirer la moto du trépied.

NOTE

La piece glissante 7 est destinée pour s'adapter à des chaînes plus longues en la tournant de 180^

La position du levier peut-être modifie en fonction de la physionomie du pilote.

• Tourner la molette dans le sens des aiguilles d'une montre fait se rapprocher le levier.

• Tourner la molette dans le sens inverse des aiguilles d'une montre fait s'éloigner le levier

Garde A ≥3mm

CONTRÔL NIVEAU DE LIQUIDE EMBRAYAGE

ATTENTION

• Le liquide hydraulique est très corrosif Il peut être dangereux pour la peau.
• Lire attentivement les recommandations sur l'emballage

Positionner le maître cylindre horizontally.

• Enlever les deux vis①, le couvercle ② et la membrane ③
• Contrôler le niveau de liquide et le complêters si nécessaire.

Niveau de liquide de frein sous le rebord du bocal.

4mm

Minerva liquide de frein DOT 4

• Reposer le couvercle avec la membrane et les deux vis.

DéPOSE DU SABOT MOTEUR

Retirer les vis ① et retarder le sabot moteur

Entretien partie cycle (suite)

DÉMONTAGE DE L'AMORTISSEUR

Moto sur trépied.

Démonter la plaque latérale droite

Demonter le pot d'échévement (p.26)

Retirer les vis ① et ②. Retirer le silencieux d'échévement.

ATTENTION

Ne pas démonter le silencieux après avoir fait fonctionner la moto. Risque de brulure important.

Démonter l'axe 3.

Enlever la vis 4.

Enlever la vis supérieur d'amortisseur.

Retirer l'amortisseur par le haut cote croit.

REMONTAGE DE L'AMORTISSEUR

Positionner l'amortisseur par le haut.

Mettre la vis supérieur d'amortisseur et serrer.

Vis supérieur d'amortisseur

M10 40Nm Loctite

® 2701

Positionner la biellette delta et la biellette H.

Mettrela vis ① et serrer.

Vis inférieur d'amortisseur

M10 40Nm Loctite

® 2701

Mettrela vis 2 et serrer.

Axe de biellette M12 40Nm

Remonter le pot d'échévement, les ressorts et le 2 silents bloc

Remonter le silencieux arriré et serrer les vis 3 avec les écrous nylstop.

Vis châssis M6 10Nm

Remonter la plaque laterale droite.

Retirer la moto du trépied.

Roues, pneus

DÉMONTAGE DE LA ROUE AVANT

Moto sur trépied.

Dévisser les deux vis ① et l'écrou ②

Dévisser les deux vis 3

Extraire l'axe par le cote croit.

Enlever la roue de la fourche.

ATTENTION

Ne pas actionner le levier de frein avant quand la roue avant est retiree.

REMONTAGE DE LA ROUE AVANT

Vérifier que le disques de frein ne soit pas souillé d'huile ou deGRAISSSE.Dans ce cas, nettoyer le disques avec du nettoyant pour freins.

Nettoyant pour freins

Minerva nettoyant et dégraissant freins

Installer l'entretoise 1 sur le cote gauche du moyen de roue

Installer la roue avant dans la fourche et monter l'axe en l'avant préalablement graissé.

Serrer les vis ②

Vis de pied de fourche M8

12Nm

Mettre I'ecrou 3 en place et serrer

Ecrou d'axe de roue avant M20 25Nm

Serrer les vis côté droit de la moto

Vis de pied de fourche M8

12Nm

Actionner plusieurs fois le levier de frein avant jusqu'à ce que les plaquettes touchent le disque.

Retirer la moto du trépied et enforcer la fourche plusieurs fois.

DÉMONTAGE DE LA ROU E ARRIÈRE

Installer la moto sur un trépied.

• Dévisser l'écrou et extraire la piece glissante 2
• Taper l'axe 3 avec un marteau nylon
  Sortir l'axe
• Déplacer la roue le plus en avant possible
• Extraire la chaine et la roue.

ATTENTION

Ne pas actionner la pedale de frein arrriere quand la roue arrriere est retiree.

REMONTAGE DE LA ROUE ARRIÈRE

Vérifier que le disques de frein ne soit pas souillé d'huile ou deGRAisse. Dans ce cas, nettoyer le disques avec du nettoyant pour freins.

Nettoyant pour freins

Minerva nettoyant et dégraissant freins

Vérifier que les deux entreprises ① et ② de roues soient bien en position.

Installer la roue dans le bras et insérer l'axe de roue préalablementGRAISSÉ.

Monter la chaine.

Positionner les tendeurs de chaîne ① et installer l'écrou ② mais ne pas serrer.

Contrôler la tension de chaîne (p.41)

Serrer l'écrou 2.

Ecrou d'axe de roue arrière M24 100Nm

Actionner plusieurs fois la pédale de frein arrêté avant jusqu'à ce que les plaquettes touchent le disque.

Retirer la moto du trépied.

CONTRÔL DE LA PRESSION DES PNEUMATIQUES

Contrôler régulierrement la pression des pneumatiques avec un manometre de précision.

• Enlever le bouchon de valve.
• Vérifier la pression d'air quand le pneu est froid.
  Pression d'air du pneu en utilisation tout terrain

Avant 0,9bar
Arrière 0,9bar

Si la pression n'est pas conforme au tableau ci-dessus :

• Corriger la pression
• Remetre le bouchon de valve.

USURE ET DOMMAGES

• Contrôler régulierrement la profondeur de la bande de roulement.

Profondeur bande de roulement ≥ 3mm

Si la profondeur est inférieure à la valeur indiquée :

• Changer le pneumatique

Vérifier l'absence de coupures, fentes, clous, objets pointus ou de hernies sur le pneumatique.

Si le pneumatique est endommagé :

• Changer le pneumatique

VÉRIFICATION DE LA TENSION DES RAYONS

Ne pas néglier le contrôle et la tension des rayons

ATTENTION

Uneonne tension assure stabilité et sécurité de pilotage.

• Faire une vérification avant et après chaque utilisation de la moto, plus particulièrement si elle est neue ou en cas de changement de rayons.
• Avec un tournevis, frapper légèrement sur chaque rayon. le son doit être clair.
• S'il est sourd, faire retendre les rayons chez un concessionnaire Sherco

Freins

VÉRIFICATION DE LA GARDE DU FREIN AVANT À MAIN

Tirer le levier vers le guidon et vérifier la garde A

Garde du levier de frein avant ≥ 3mm

Si la garde ne correspond pas aux indications, suivez les instructions suivantes :

RÉGLAGE DE LA GARDE DU LEVIER DE FREIN AVANT

Régler la garde à l'aide de la vis de réglage ①

• Tourner dans le sens des aiguilles d'une montre pour éloigner le levier
• Tourner dans le sens inverse des aiguilles d'une montre pour rapprocher le levier.

CONTRÔLÉ DU Niveau DE LIQUIDE FREIN AVANT

Mettre le bocal en position horizontale.

Vérifier le niveau du liquide au travers duvoyant.

S'assurer que le niveau (entre les deux flèches) est le plus proche de la flèche haute.

Si le niveau est inférieur au repère MIN, faire l'appoint de liquide selon les instructions ci dessous.

COMPLEMENT DE LIQUIDE DE FREIN AVANT

ATTENTION

• Le liquide hydraulique est très corrosif.
• Il peut être dangereux pour la peau.

• Lire attentivement les recommendations sur l'emballage

• Dévisser les deux vis 1.

Enlever le couvercle 2 avec sa membrane 3.

Remplir le bocal avec du liquide de frein jusqu'au repère A.

Niveau de liquide de frein sous le rebord du bocal.	5mm
Minerva liquide de frein DOT 4

• Reposer la membrane, le couvercle et les deux vis.

RÉGLAGE DE LA POSITION DE LA PÉDALE DE FREIN ARRIÈRE

La position de la pedale de frein se regle comme suit : débloquer le contre écrou ① puis visser ou dévisser la vis ② afin de trouver la position désirée.

Serrer l'écrou une fois la pédale régée

Ecrou de butée de pédale de frein M6 10Nm

Vérifier la garde (p.51)

VÉRIFICATION DE LA GARDE DE LA PÉDALE DE FREIN ARRÊIRE

• Decrocher leressort 1
• Actionner plusieurs fois la pédale

Garde pedale de frein arrriere 3mm≥ A≥ 5mm

• Fixer le ressort 1

Si la garde ne correspond pas aux indications, reportez-vous au réglage de la garde. (p.52)

Freins (suite)

RéGLAGE DE LA GARDE

• Decrocher le dessort 1
• Desserrer l'écrou et tourner la tige jusqu'à ce que la garde soit correcte.

Garde pedale de frein arriere 3mm≥ A≥ 5mm

Bloquer la tige 3 et serrer I'ecrou 2.

Ecrou 2 M6 10Nm

• Accrocher le dessort 1

CONTRÔLÉ DU NÈVEAU DE LIQUIDE FREIN ARRÊRÉ

Positionner la moto sur une surface plane.

Vérifier le niveau du liquide au travers duvoyant.

S'assurer que le niveau (entre les deux flèches) est le plus proche de la flèche haute.

Si le niveau est inférieur au repère MIN, faire l'appoint de liquide selon les instructions ci dessous

COMPLEMENT DE LIQUIDE DE FREIN ARRIÈRE

Retirer le bouchon 1 avec sa membrane 2.

Remplir de liquide jusqu'au repere A

Minerva liquide de frein DOT 4

• Reposer la membrane et le couvercle avec son joint torque.

DÉMONTAGE DES PLAQUETTES DE FREIN AVANT ET ARRÊIRE

• Retirer les clips ① et l'axe ②.
• Retirer les plaquettes de frein.

Ne pas actionner le levier de frein avant ou la pédale de frein arrêté quand les plaquettes sont retirees.

CONTRÔLÉ DES PLAQUETTES DE FREIN AVANT ET ARRÊIRE

Vérifier l'usure des plaquettes

Epaisseur minimum des plaquettes

A ≥1mm

Si le remplacement est nécessaire,
toujours changer les plaquettes par paire.

REEMPLACEMENT DES PLAQUETTES DE FREIN AVANT ET ARRÈRE

Vérifier que les disques de frein ne soient pas souillés d'huile ou deGRAisse. Dans ce cas, nettoyer les disques avec du nettoyant pour freins.

Nettoyant pour freins

Minerva nettoyant et dégraissant freins

Freins (suite)

Installer de nouvelles plaquettes

Remonter les deux axes 2 et les clips 1

Vérifier les niveaux de liquide de frein et complétersi nécessaire. (p.50 et p. 52)

ATTENTION

Ne pas utiliser la moto tant que le levier de frein et la pédale ne sont pas opérationnels. «Pomper» à plusieurs reprises avec le levier/la pédale jusqu'à ce que les plaquettes soient au contact des disques.

Entretien circuitélectrique

DéPOSE DE LA BATTERIE

Désactiver tous les consommateurs et arrêté le moteur.

ATTENTION

• 250-300 SE (standard): vérifier que le contacteur à cef est sur off.
• 250-300 SE/R (racing): vérifier que le contacteur on/off est sur off.

Risque important d'endommagement du CDI.

• Démonter la selle (p.36)
• Demonter le filtré à air (p.36).

La batterie est placee au fond du boitier de filtre.

• Demonter les deux vis de la pièce de maintien de la batterie.
• Débrancher le cable négatif ② de la batterie.
• Débrancher le cable positif ③ de la batterie.
• Enlever la batterie par le haut.

Entretien circuit electrolytique (suite)

REPOSE DE LA BATTERIE

CHARGE DE LA BATTERIE

• Enfilier la batterie dans son logement.
• Connecter le cable positif à la batterie.
• Connecter le cable négatif à la batterie.
• Installer la pièce de maintien de la batterie et serrer les deux vis ①.

Vis chassin M6 10Nm

• Verifier le positionnement des cables de batterie pour qu'ils ne génent pas lors de la manipulation du filtré à air.
• Remonter le filtré à air (p.36).
• Remonter la selle (p.36).

La batterie est de type sans entretien. Si le vehicule reste non utilise pour une longue période, il est recommendé de déconnecter la batterie et de l'entreposer dans un endroit sec. Dépose de la batterie (p.54)

Vérifier à l'aide d'un voltmètre la tension de la batterie :

Tension battery >12.5V

Si la tension est insuffisante, déposer la batterie et recharger la à l'aide d'un chargeur.

Charge batterie (12V)

0.5A pendant 10 heures ou 5A pendant 30min

Déconnecter le chargeur en fin de charge.
Installer la batterie (p.55).

Entretien circuit electrolytique (suite)

REEMPLER LE FUSIBLE GÉNÉRAL

Démonter la selle (p.36)

Le fusible principal 1 se trouve sur le relais de démarreur.

Retirer le fusible defectueux et le remplacer par un nouveau fusible de meme valeur.

Fusible principal 30A

Mettre un nouveauFuseble de reserve dans la boite a fusible.

• Remonter la selle (p.36).

REEMPLACER LE FUSIBLE DE PROTECTION FAISCEAU LUMIÈRE (250-300 SE/R)

Démonter la selle (p.36)

Le fusible de protection faisceau lumière se trouve ① sous le montant supérieur de la boucle arrrière cote droit de la moto.

Retirer le fusible défectueux et le remplacer par un nouveau fusible de même valeur.

Fusible de protection faisceau lumière 15A

• Remonter la salle (p.36).

DÉMONTAGE DE LA PLAQUE PHARE

Mettre le contact sur off.

Dégrafer les caoutchoucs droit et gauche 1 de chaque côte de la fourche.

Désengager l'ensemble durite de frein/cable de compteur du guide supérieur et inférieur.

Dégager la plaque phare vers le haut

Débrancher le connecteur ② etsterol la plaque phare

REMONTAGE DE LA PLAQUE PHARE

Brancher le connecteur électrique.

Engager la plaque phare en s'assurant que les trous ① de la plaque phare soient en place dans les pions ② du garde boue.

Faire passer l'ensemble durite de frein/cable de compteur dans les guides supérieur et inférieur 3.

Attacher les brides en caoutchoucs.

Contrôler le réglage de la portée du phare (p.58)

REMPACER L'AMPOULE DE PHARE OU LA VEILLEUSE

Déposer la plaque phare et le phare (p.56)

Retirer la protection caoutchouc 1

Tourner d'un quart de tour la douille dans le sens contraire des aiguilles d'une montre pour l'extraire du phare.

Appuyer légarement sur l'ampoule tout en tournant dans le sens inverse des aiguilles d'une montre et l'extraire de la douille.

Mettre en place une nouvelle ampoule 2

Ampoule de phare S2 12V 35/35W

Revisser la douille avec l'ampoule dans le phare en vissant dans le sens des aiguilles d'une montre.

Repositionner la protection caoutchouc 1

La veilleuse 3 se remplace simplement en retardant la douille du reflecteur.

Veilleuse W5W 12V 5W

Reposer la plaque phare et le phare (p.57)

RÉGLER LA PORTÉE DU PHARE

La portée se regle avec une moto en état de fonctionnement avec son pilote.

Pour régler la portée du phare, visser ou dévisser la vis à la base du phare.

Visser la vis 1 augmente la portee du phare.

Dévisser la vis ① diminue la portée du phare.

REPLACER LA BATTERIE DU COMTEUR (250-300 SE/R)

1. Déposer la plaque phare et le phare (p.56)
2. Sortir la centrale clignotants ① pour pouvoir acceder aux vis de compteur (250-300 SE/R).
3. Enlever les vis et-retirer le compteur en les sortant vers le haut.
4. Debrancher les 3 connecteurs du compteur.
5. Ouvrir le compteur à l'aide d'une piece.
6. Installer une nouvelle batterie (marquage sur le haut)

Batterie de compteur CR 2032 3V

1. Remonter le capot en prenatal garde de ne pas endommager le joint silicone.
2. Vérifier que le compteur fonctionne.
3. Rebrancher les connecteurs du compteur.
4. Réinstaller le compteur sur le support.
5. Visser les vis et remetter la centrale clignotant.
6. Reposer la plaque phare et le phare (p.57)
7. Régler le compteur (p.17)

Lavage et remisage

LAVAGE DE LA MOTO REMISAGE DE LA MOTO

SHERCO you conseille de laver votre 250-300 SE/R aussi souvent que possible afin de maintainir son bon état de marche et de prolonger sa durée de vie.

1. Boucher la sortie du silencieux d'éché-pement et le filtré à air (sac plastique + elastique ou un bouchon spécial).
2. Pour dégraisser le moteur, appliquer du dégraissant, nettoyer avec un pinceau puis, rincer le moteur avec un tuyau d'arrosage.
3. Laver le reste du vehicule avec de l'eau chaude savonneuse.
4. Bincer à l'eau claire.
5. Secher avec une peu de chamois ou un chiffon propre et doux.
6. Secher la chaine et la lubrifier avec uneGRAISSSE speciale chaine
7. Une fois le nettoyage terminé, enlever les protections du filtré à air et de l'échévement, démarrer le moteur et le laisser tournier quelques minutes au ralenti.

Éviter l'utilisation de matériel à haute pression qui risque de provoquer des infiltrations d'eau dans les roulements, la fourche avant... et qui entraîne des dommages très importants. Utiliser un dédTergent de force moyenne.

Avant d'entreposer le vehicule pendant une longue durée (plus de 2 mois), suivez les instructions suivantes:

1. Layer toute la moto.
2. Vider le réservoir d'essence
3. Demonter la bougie et injector un spray à l'intérieur du moteur par le trou de la bougie. Remonter la bougie. Bougie demontee metre quelques impulsions de demarreur pour recouvrir d'un film protecteur la paroi du cylindre.
4. Déposer la batterie (p.54)
5. Charger la batterie (p.55)
6. Lubrifier tous les cables à l'aide d'un spray.
7. Caler la moto de façon que les roues ne touchent pas le sol.
8. Protégéra sortie du pot d'échéppement avec un sac plastique pour empêcher l'humidité d'entrer.
9. Vaporiser un spray sur les surfaces métalliques non peintes, moteur et cablages électriques.
10. Recouvrir la moto d'une housse respirante

MISE EN SERVICE APRES REMISAGE

Reinstaller la batterie (p.55)

Remplir le réservoir de carburant.

Effectuer les opérations de graissage et d'entretien (p.61)

Effectuer un essai sur route.

Plan d'entretien

PLAN DE GRAISSAGE ET D'ENTRETIEN	Après 5 heures	Toutes les 20 heures
MOTEUR
Vidanger l'huile de boîte à vitesse	●	●
Vérifier le fonctionnement et la souplesse des valves et boosters		●
Remplacer bougie (après 50 heures)
Vérifier que les câbles de valves ne sont pas endommagés et bien régés	●	●
CARBURATEUR
Nettoyer le carburateur et vidanger la cuve		●
ACCESSOIRES
Vérifier étanchéité circuit de refroidissement	●	●
Vérifier étanchéité et fixation échépendement	●	●
Vérifier état, souplesse et position du cable, régler, graisser	●	●
Vérifier niveau dans maître-cylindre d'embrayage	●	●
Nettoyer filtré à air et bottier	●	●
Vérifier état et position des fils électriques	●	●
Vérifier fonctionnement circuit électrique (code/phare, stop, clignotants, tímoins, éclairage compteur, klaxon, comodos)	●	●
FREINS
Vérifier niveau liquide de frein, épaisseur des plaquettes, disques	●	●
Vérifier état et étanchéité durites de frein	●
Vérifier état, course à vide pédale et levier de frein, régler	●	●
Vérifier serrage vis circuit de frein et disques	●	●
PARTIE - CYCLE
Vérifier fonctionnement et étanchéité fourche et amortisseur	●	●
Nettoyer les cache-poussière		●
Purger les bras de fourche		●
Vérifier serrage général de la visserie		●
Vérifier / régler les roulements de direction	●	●
ROUES
Vérifier tension des rayons et voile des jantes		●
Vérifier état et pression des pneus	●	●
Vérifier état chaîne, pignon, couronne, guides, tension chaîne	●	●
Graisser la chaîne	●	●
Vérifier le jeu des roulements de roues	●	●
ENTRETIEN ANNUEL
Travaux d'entretien importants commandés pouvant être demandés en supplément	Au moins 1X par an
Fourche	●
Amortisseur	●
Nettoyer et graisser roulements de direction et caches	●
Remplacer la fibre de verre du silencieux	●
Traiter les raccords et contacteurs électriques avec un aérosol Protecteur	●
Remplacer le liquide de l'embrayage hydraulique	●
Remplacer le liquide de frein	●
Vérifications et travaux d'entretien importants à effectuer par le pilote	Avant chaque utilisation	Après chaque utilisation
Niveau d'huile	●
Vérifier niveau liquide de frein	●
Vérifier état des plaquettes de frein	●
Vérifier fonctionnement de l'éclairage	●
Vérifier fonctionnement de l'advertissement sonore	●
Graisser câbles / gaz		●
Purger régulièrement les bras de fourche		●
Sortir régulièrement les cache-poussière, nettoyer		●
Nettoyer chaîne, graisser, vérifier tension, régler si nécessaire		●
Nettoyer filtré à air et boîter		●
Vérifier état des pneus et pression	●
Vérifier niveau liquide de refroidissement	●
Vérifier étanchéité durites d'essence	●
Vérifier état de toutes les commandes	●
Vérifier freinage	●	●
Passer produit anticorrosion Protecteur sur pieces nues (exceptés freins et échéappement)		●
Mettre Protecteur sur contacteur et bouton éclairage		●
Vérifier régulièrement serrage tous écrous, vis, colliers		●

ATTENTION

En usage competition il faut faire la revision des 20 heures après chaque course!

il ne faut pas depasser la revision de plus de 2 heures.

Les revisions dans les ateliers sherco ne remplacent pas les contrôles et l'entretien par le pilote !

Plan d'entretien (suite)

VÉRIFICATIONS ET TRAVAUX D'ENTRETIEN IMPORTANTS DEVANT ÉTRE EFFECTUÉS PAR UN ATELIER SHERCO

Usage compétition	Toutes les 10h	Toutes les 20h	Toutes les 40h	Toutes les 80h
Usage loisir	Toutes les 20h	Toutes les 40h		Toutes les 80h
Contrôler l'usure des disques d'embrayage		● ●	●
Contrôler la longueur des ressorts d'embrayage		● ●	●
Vérifier que la noix d'embrayage ne soit pas marquée			●	●
Vérifier que la cloche d'embrayage ne soit pas marquée			●	●
Contrôler l'usure du cylindre et du piston			●	●
Remplacer le piston			●
Vérifier le fonctionnement du système de valves et boosters et son usure	● ●	●
Contrôler le faux-rond en bout d'embiellage			●	●
Contrôler le roulement du pied de bielle			●	●
Remplacer le roulement de tête de bielle			●	●
Remplacer les roulements de vilebreguin			●	●
Contrôler l'usure totale de la boîte (pignons, roulements, fourchettes)			●	●
Contrôler les lamelles de la boîte à clapet			●	●
Remplacer la laine de roche du silencieux d'échévement	● ●	● ●

Couples de serrage

COUPLES SERRAGE MOTEUR
Bouchon de vidange M16 15Nm
Bougie (appliquer de laGRAisse au cuivre) 15Nm
Vis carter de pompé à eau M6 10Nm
Vis carter d'embrayage M6 10Nm

COUPLES SERRAGE PARTIE CYCLE
Vis blocage écrou de réglage amortisseur M5 5Nm
Autres vis châssis M6 10Nm
Autres vis châssis M8 24Nm
Vis de disque de frein avant/arrête M8 24Nm Loctite			® 243TM
Vis de couronne M8 23Nm
Vis de fixation brides de guidon M8 25Nm
Vis de Té supérieur de fourche Sachs	M8 12Nm
Vis de Té supérieur de fourche WP	M8 17Nm
Vis de Té inférieur de fourche Sachs	M8 15Nm
Vis de Té supérieur de fourche WP	M8 12Nm
Vis de Té supérieur	M8 17Nm
Vis de pincement de bas de fourche	M8 12Nm
Vis supports latéraux culasse	M8 25Nm Loctite	® 243TM
Autres vis châssis	M10	40Nm
Vis de fixation de pointets de guidon	M10	40Nm	Loctite® 243TM
Vis amortisseur en haut	M10	40Nm	Loctite® 2701
Vis amortisseur bas	M10	40Nm	Loctite® 2701
Axes moteurs	M10	40Nm
Axes biellettes delta/H	M12	40Nm
Axe de bras oscillant	M16	100Nm
Ecrou de roue avant	M20	25Nm
Ecrou de colonne de direction	M20	30Nm
Ecrou de roue arrière	M24	100Nm

INDEX

SHERCO

■ FRANÇAIS P.1
■ ENGLISH P.68
■ ESPAGNOL P. 135

DEFYGRAVITY

SHERCO

Dépose du sabot moteur 43

16 Front brake lever
17 Poignée d'accelérateur

Deux positions possibles :

Position ON 1. Le moteur peut etre demarrre.

Position OFF ②. Le moteur est coupé et ne peut pas être démarré.

Motor emergency stop button (250-300 SE/R)

Hold buttons 1 et 2:
Setup mode

Button 1:

Change screens 1,2,3

Hold button 1:

Description du vehicule. 8

Levier de frein à main

Rango de régimen parcial C:

Desconectar la connexion électrique 3 de la bomba de gasolina.

Conectar la connexion électrique 3

Dévisser ou visser les vis 3 jusqu'à conseguir la tension correcta de la cadena

Repositionner la protection caoutchouc 1
