Tectalk Float - Talkie-walkie ALBRECHT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Talkie-walkie ALBRECHT Tectalk Float, fréquence PMR446, portée jusqu'à 10 km, 16 canaux, étanchéité IP67.
Utilisation	Idéal pour les activités de plein air, la randonnée, les sports nautiques, et les communications en milieu professionnel.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux, éviter l'exposition prolongée à l'eau, vérifier les batteries et les connexions.
Sécurité	Utiliser des écouteurs pour éviter les nuisances sonores, respecter les réglementations locales sur l'utilisation des fréquences PMR446.
Informations générales	Appareil léger, batterie rechargeable, fonction de verrouillage des touches, indicateur de niveau de batterie.

FOIRE AUX QUESTIONS - Tectalk Float ALBRECHT

Comment recharger le ALBRECHT Tectalk Float ?

Pour recharger votre ALBRECHT Tectalk Float, utilisez le câble de chargement fourni et branchez-le sur un port USB. Assurez-vous que l'appareil est éteint pendant la recharge pour une efficacité optimale.

Quelle est la portée maximale du ALBRECHT Tectalk Float ?

La portée maximale du ALBRECHT Tectalk Float est d'environ 6 km en terrain dégagé. Cependant, cette distance peut varier en fonction des obstacles et des conditions environnementales.

Comment changer les canaux sur le ALBRECHT Tectalk Float ?

Pour changer de canal, appuyez sur le bouton 'Menu', utilisez les flèches pour naviguer jusqu'à l'option 'Canal', puis sélectionnez le canal souhaité en appuyant sur 'OK'.

Que faire si le ALBRECHT Tectalk Float ne s'allume pas ?

Si votre ALBRECHT Tectalk Float ne s'allume pas, vérifiez d'abord que la batterie est correctement chargée. Si la batterie est chargée et que l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Est-ce que le ALBRECHT Tectalk Float est étanche ?

Oui, le ALBRECHT Tectalk Float est conçu pour être étanche et peut résister à une immersion jusqu'à 1 mètre pendant 30 minutes, ce qui le rend idéal pour une utilisation en extérieur.

Comment régler le volume sur le ALBRECHT Tectalk Float ?

Pour régler le volume, utilisez le bouton de volume situé sur le côté de l'appareil. Tournez-le vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Comment établir une connexion avec un autre ALBRECHT Tectalk Float ?

Pour établir une connexion avec un autre ALBRECHT Tectalk Float, assurez-vous que les deux appareils sont réglés sur le même canal. Appuyez sur le bouton 'PTT' pour commencer à communiquer.

Que faire si la qualité du son est mauvaise ?

Si la qualité du son est mauvaise, vérifiez que vous êtes bien sur le même canal que votre interlocuteur. Assurez-vous également que l'appareil est à portée et qu'aucun obstacle majeur ne bloque la communication.

Comment effectuer une réinitialisation d'usine sur le ALBRECHT Tectalk Float ?

Pour effectuer une réinitialisation d'usine, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela restaurera les paramètres d'origine de l'appareil.

Où puis-je acheter des accessoires pour le ALBRECHT Tectalk Float ?

Vous pouvez acheter des accessoires pour le ALBRECHT Tectalk Float auprès de votre revendeur local ou en ligne sur des sites spécialisés en équipements de communication.

MODE D'EMPLOI Tectalk Float ALBRECHT

2 Montage des Gurtelclips

Attention 35
Contenu de la boîte 36
Installation 37
Éléments de commande et indicateurs 38
Écran LCD 39
Instructions d'utilisation 40
Fonctions de la touche Menu 41
Fonctions supplémentaires 43
Guide de dépannage 45
Information important 47
Déchets d'Equipements Electriques et Electroniques (DEEE) et recyclage 47
Specifications techniques 48

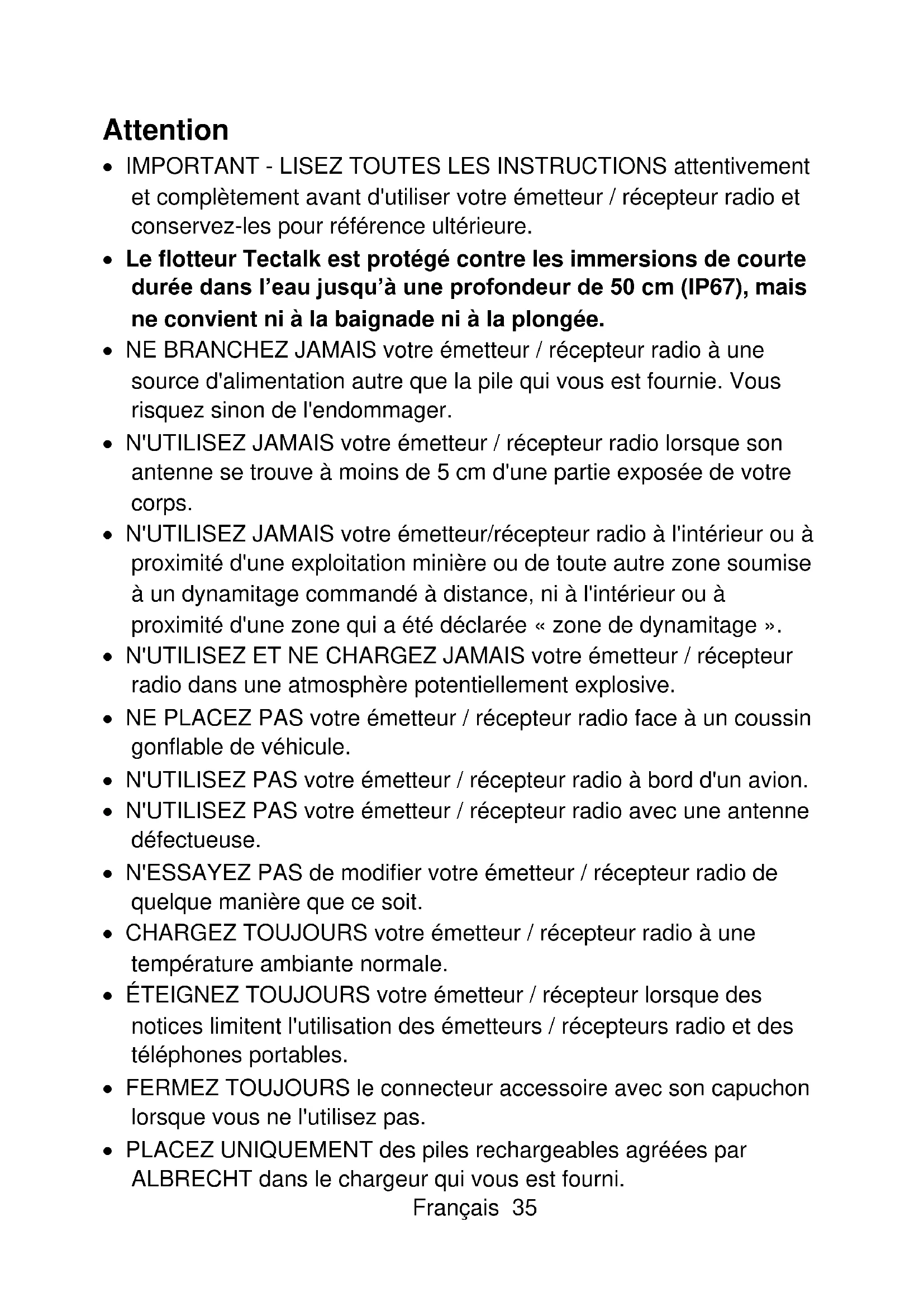

Attention

• IMPORTANT - LISEZ TOUTES LES INSTRUCTIONS attentivement et complètement avant d'utiliser votre émetteur / récepteur radio et conservez-les pour référence ultérieure.
• Le flotteur Tectalk est protégé contre les immersions de courte durée dans l'eau jusqu'à une profondeur de 50 cm (IP67), mais ne convient ni à la baignade ni à la plongée.
• NE BRANCHEZ JAMAIS vous émetteur / récepteur radio à une source d'alimentation autre que la pile qui vous est fournie. Vous risquez sinon de l'endommager.
• N'UTILISEZ JAMAIS votre émetteur / récepteur radio lorsque son antennse se trouve à moins de 5 cm d'une partie exposée de votre corps.
• N'UTILISEZ JAMAIS votre émetteur/recepteur radio à l'intérieur ou à proximé d'une exploitation minière ou de toute autre zone soumise à un dynamitage commandé à distance, ni à l'intérieur ou à proximé d'une zone qui a été déclarée « zone de dynamitage ».
• N'UTILISEZ ET NE CHARGEZ JAMAIS votre émetteur / récepteur radio dans une atmophère potentiellement explosive.
• NE PLACEZ PAS vous émetteur / récepteur radio face à un coussin gonflable de vehicule.
• N'UTILISEZ PAS votre émetteur / récepteur radio à bord d'un avion.
• N'UTILISEZ PAS votre émetteur / récepteur radio avec une antenné défectueuse.
• N'ESSAYEZ PAS de modifier votre émetteur / récepteur radio de chaque manière que ce soit.
• CHARGEZ TOUJOURS votre émetteur / récepteur radio à une température ambiente normale.
• ÉTEIGNEZ TOUJOURS votre émetteur / récepteur lorsque des notices limitent l'utilisation des émetteurs / récepteurs radio et des téléphones portables.
• FERMEZ TOUJOURS le connecteur accessoire avec son capuchon lorsque vous ne l'utilisez pas.

• PLACEZ UNIQUEMENT des piles rechargeables/agréées par ALBRECHT dans le chargeur qui vous est fourni.

• ÉVITEZ de charger votre émetteur / récepteur radio ou la pile lorsque l'un ou l'autre est humide.

• ÉVITEZ de ranger ou charger votre émetteur / récepteur radio dans un endroit l'exposant directement aux rayons du soleil.
• ÉVITEZ de ranger ou d'utiliser votre émetteur / récepteur radio dans un endroit où la température est inférieure à -20 °C ou supérieure à +60 °C.

Consultez les informations par pays rapportées sur l'emballage et publiées sur notre serveur Internet service.alan-electronics.de.

Contenu de la boîte

• Émetteur / récepteur radio Tectalk Float avec antennae
• Pile au lithium ionique
  Chargeur de bureau
• Adaptateur d'alimentation électrique
• Pince pour ceinture
• Adaptateur pour casque à écouteurs ALBRECHT
  Carabine

Installation

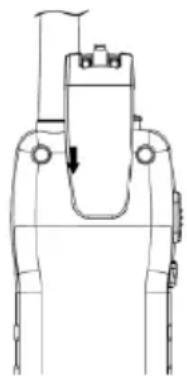

1 Retrait de la pince pour ceinture

a. Libérez la patte de fixation de la pince sur l'appareil.
b. Maintenez la patte en position ouverte et dégagez la pince de son logement (voir la figure 1).

Figure 1

Figure 2

2 Installation de la pince pour ceinture

a. Introduisez la pince dans son logement sur l'appareil (voir figure 2).
b. Poussez jusqu'à entendre le « clic » de verrouillage en position.

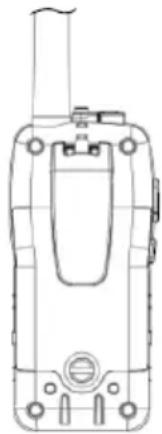

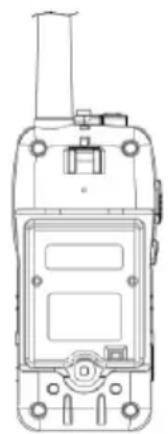

3 Installation de la pile rechargeable au lithium ionique

a. Dévissez la vis maintainant le couvercle du compartment de la pile et retirez le couvercle.
b. Alignez les contacts de la pile avec leurs du compartment et terminez d'inverter la pile.
c. Remettez en place le couvercle du compartment de pile et vissez-le.

4. Rechargement de la pile

Si possible, éteignez votre apparéil avant de lemettre à recharger. Pour le premier chargement de la pile uniquement, laissez-la en charge pendant 10 à 14 heures.

Quand la pile doit être rechargée, l'indication « bA Lo » et l'icone de niveau de charge clignotent sur l'écran LCD. Rechargez alors la pile le plus rapidement possible, selon les instructions de la section « CHARGEMENT DE LA PILE »

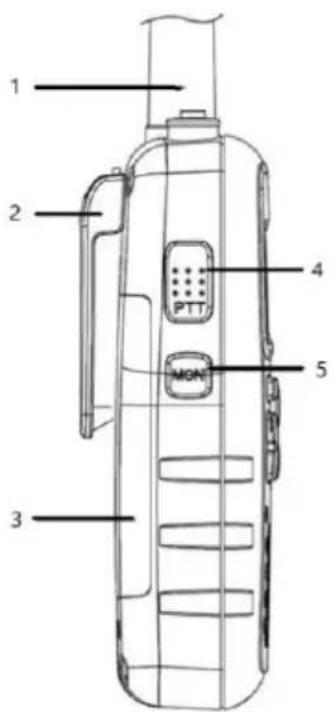

Éléments de commande et indicateurs

1. Puissantante antenne
2. Pince pour ceinture
3. Couvercle d'accès aux piles
4. Bouton PTT (Push-To-Talk, appuyez pour parler)
5. Touche Lampe/moniteur MON
6. Entre pour un microphone-casque externe
7. Bouton de verrouillage
8. Touche canal +
9. Touche canal -
10. Microphone intégré
11. Ecran LCD rétroéclairé
12. Touche de marche/arrêt
13. Touche sonnerie d'appoint
14. Touche volume +
15. Touche volume -
16. Touche Menu
17. Haut-parleur intégré

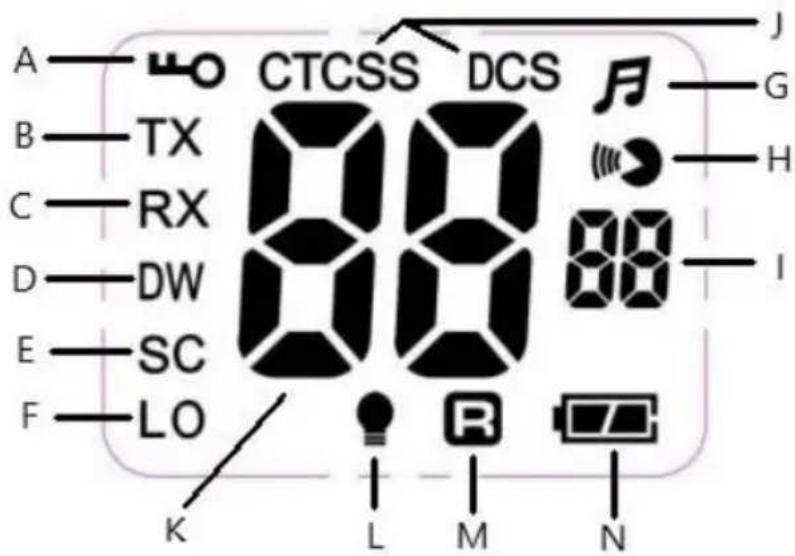

Écran LCD

A. Icône de verrouillage des touches - cette icône s'allume lorsque vous verrouillez l'accès aux touches.
B. Icône TX - cette icône s'allume lorsque l'émetteur / récepteur radio fonctionné en mode transmission.
C. Icône RX - cette icône s'allume lorsque l'émetteur / récepteur radio fonctionné en mode réception.
D. Icône DW - cette icône s'allume lorsque l'émetteur/recepteur radio est à l'écoute de deux canaux.
E. Icône balayage - cette icône s'allume lorsque la radio procède à un balayage automatique des canaux ou des codes CTCSS
F. Icône LO - cette icône s'allume lorsque la tension de la pile devient faible
G. Icône de bip des touches
H. Icône de commande vocale (VOX)
I. Code CTCSS (1-38) / DCS Code (1-83)
J. CTCSS ou DCS est activé
K. Canal sélectionné (1-16)
L. Icône d'économie d'énergie
M. Reçu (Roger)
N. Capacité de la batterie

Instructions d'utilisation

Mise en route - arrêt

1. Pour allumer votre apparéil, appuyez sur la touche de ON-OFF et maintenez-la enfonnée. Le numéro du canal actuel et le code CTCSS-/DCS apparaisent sur l'écran LCD.

2. Pour l'eteindre, réappuyez sur la touche de ON-OFF.

Utilisation de l'émetteur/recepteur radio

Votre émetteur / récepteur fonctionne sur 16 canaux principaux, avec 38 codes CTCSS-/83 DCS par canal. Vous pouvez communiquer avec tout autre émetteur / récepteur radio qui est régle sur le même canal principal et le même code CTCSS-/DCS que vous.

Conversation avec d'autres émetteurs/recepteurs radios

1. Appuyez sur le bouton PTT et maintenez-le enforcé; l'icone TX s'allume sur l'écran LCD.
2. Placez votre émetteur / récepteur en position verticale, avec le microphone éloigné de votre bouche d'environ 5-8 centimètres et commencez à parler.
3. Quand vous avez fini de parler, relâchez le bouton PTT.
4. Notre apparéil est alors prét à receivevoir les signaux d'autres utilisateurs. Le cas échéant, ajustez le volume sonore.

Compteur d'émission (TOT-Time-Out-Timer)

Le compteur d'émission arrêté la transmission en cours après 3 minutes, la durée maximale qui est autorisée en transmission. Pour réactiver le mode transmission, relâchéz le bouton PTT puis réappuyez dessus.

Utilisation du casque-microphone

1. Branchez le casque-microphone sur le connecteur approprié de votre émetteur / récepteur radio.(Accessoires avec une prise de 2,5 mm stéreo, branchez l'adaptateur fourni)
2. Appuyez sur le bouton PTT et maintenez-le enforcé pour parler, relâchéz-le pour écouter.
3. Le cas échéant, ajustez le volume sonore.

S'il vous plaît noter que le degré de protection IP67 ne s'applique que si la prise casque est scelled avec un bouchon en caoutchouc.

Changement de canal

Vous selectionnez un canal (1-16) à l'aide des touches CH UP et CH DOWN. Par défaut, votre émetteur / récepteur radio utilise le canal 1 et le sous-canal 00.

Avant deCHOISIR un canal de communication, mettez-vous en ecoute sur ce canal pour vérifier qu'il n'est pas deja utilisé. Ne choisissez jamais un canal déjà occupé lorsqu'voitre émetteur/recepteur radio reçoit des signaux de parties inconnues.

Réglage du volume sonore (8 niveaux)

1. Appuyez sur VOL UP pour augmenter le volume sonore.
2. Appuyez sur VOL DOWN pour diminuer le volume sonore.

L'icône LE et le niveau actuel du volume sonore (01-08) sont affichés sur l'écran LCD.

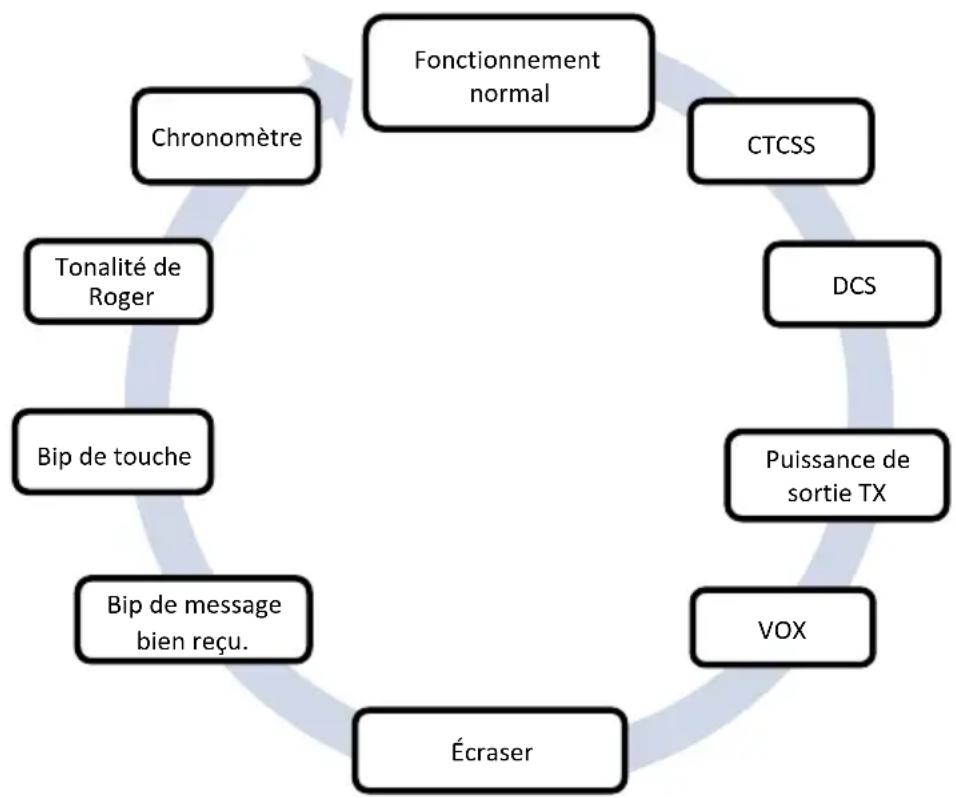

Fonctions de la touche Menu

Chaque pression sur la touche MENU selectionne une autre fonction associée à cette touche, selon la sequence suivante.

Pour chaque fonction du menu, vous sélectionnez une autre valeur à l'aide des touches CH UP et CH DOWN. Pour accélérer le défilament des valeurs possibles, maintenez la touche CH UP ou CH DOWN enforcée.

Pour confirmer la nouvelle valeur et quitter le mode Menu, appuyez sur la touche LOCK. Pour passer à la fonction suivante, appuyez sur la touche MENU.

Selection du code CTCSS / DCS

La radio dispose de 38 codes CTCSS/83 DCS. Un de ces codes peut être attribué séparément pour chaque canal. La sélection du code CTCSS/DCS comme 00 désactive la fonction CTCSS/DCS. Pour que deux radios ou plus communiquent, les canaux et les codes CTCSS/DCS doivent correspondre.

Réglage de la puissance d'émission

Vous pouvez régler la puissance d'émission à un niveau élevé (HI) ou faible (LO). Cette fonction est très pratique pour réduire la consommation électrique et prolonger la durée de vie de la pile pour des communications à courte distance.

Commande vocale (VOX)

La fonction VOX est utilisé pour la transmission vocale automatique (appel mains libres ou surveillance bébé). La transmission est déclenchée automatiquement lorsque vous parlez dans le microphone ; il n'est pas nécessaire d'appuyer sur le bouton PTT (appel mains libres ou surveillance bébé). Vous pouvez connecter le casque pour les appeals et l'écoute mains libres. Lorsque la fonction VOX est activée, VOX s'affiche sur l'écran LCD.

Réglage de la sensibilité de la commande vocale

La sensibilité à laquelle le niveau de bruit auquel l'appareil commence la transmission peut être régée en trois étapes. Le niveau VOX 03 est la sensibilité VOX la plus élevé.

Écraser

Le silencieux supprime les bruits de canal perturbateurs et peut être réglé sur trois niveaux de sensibilité. Le niveau 1 est le moins sensible et le niveau 3 est le plus sensible.

Bip de message bien reçu

La fonction Bip de message bien reçu vous permet de conclude toutes vos émissions par un bip qui est envoyé automatiquement sur le canal lorsque vous relâchéz le bouton PTT.

Tous ceux qui sont alors à l'écoute de votre canal à ce moment précis savent que vous avez terminé de parler. Lorsque la fonction Bip de message bien reçu est active, l'icône correspondante s'allume sur l'écran LCD.

Bip de touche

La fonction Bip de touche vous fait entendre un bip chaque fois que vous appuyez sur une touche. Elle est utile pour savoir que votre commande a bien ete enregistrree. Vous activez et desactivez cette fonction a vaue gré. Lorsque la fonction Bip de touche est active, I'icone correspondante s'allume sur I'ecran LCD.

Régler la tonalité de Roger

La tonalité de Roger est un signal sonore envoyé à la fin de chaque transmission après le relâchement de la touche PTT.

Elle indique à tout apparéil récepteur que votre transmission est terminée. Lorsque la tonalité de Roger est activée, le symbole de tonalité s'affiche sur l'écran LCD.

Chronomètre

Cet élément de menu contient un chronomètre. Démarrez le chronomètre avec CH UP et arrêtez-le avec CH DOWN. Le chronomètre arrêté peut être poursuivi avec CH UP et remis à zéro avec CH DOWN. Arrêtez le chronomètre avec SCAN. Tout en utilisant le chronomètre, vous pouvez continuer à envoyer et recevoir des messages radio.

Fonctions supplémentaires

Verrouillage des touches

Pour verrouiller l'accès aux touches afin d'éviter de déclencher accidentellement l'une d'elles, appuyez sur la touche LOCK et maintenez-la enfonnée pendant environ 2 secondes. L'icone de cette fonction s'allume sur l'écran LCD. Vous n'avez alors plus accès qu'aubouton PTT et aux touches CALL et Monitor. Pour déverrouiller

l'accès aux touches, appuyez sur la touche LOCK et maintenez-la enforcée pendant environ 2 secondes.

Balayage des canaux

Appuyez sur la touche CH UP pour démarrer un balayage dans le sens croissant ou sur la toucheCH DOWN pour démarrer un balayage dans le sens décroissant. Pour arrêté un balayage en cours, appuyez sur le bouton PTT ou la touche LOCK. L'émetteur/recepteur radio sélectionne alors le dernier canal que vous avez utilisé. Lorsqu'un balayage est en cours, l'icone SC s'allume sur l'écran LCD et le numéro de canal clignote.

Fonction double surveillance

Vous pouvez surveiller simultanément 2 canaux sans le code CTCSS. Pour activer cette fonction, précédez comme suit :

1. Choisissez le premier canal que vous poulez surveiller.
2. Appuyez sur la touche 13 et maintenez-la enfoncée jusqu'à ce que DW s'affiche et que le canal selectionné clignote sur l'écran LCD.
3. Choisissez le second canal que vous poulez surveiller à l'aide des touches CH UP et CH DOWN.
4. Voitre émetteur / récepteur radio se met à l'écoute de ces deux canaux et vous prévientès qu'il détecte un signal sur l'un d'eux.
5. Pour désactiver la double surveillance et revenir au mode veille, appuyez sur la touche LOCK.

Lorsqu'une double surveillance est en cours, l'icone DW s'allume sur l'écran LCD et le numéro du premier canal clignote en alternance avec le numéro du second canal.

Sélection de la sonnerie d'appoint

Vous pouvezCHOISIR LA SONNERIE d'applé parmi les 10 qui sont fournies avec votre émetteur / récepteur radio. Appuyez sur la touche Call pour selectionner la sonnerie d'applé.

Éclairage de l'écran LCD

Appuyez brièvement sur la touche MONITOR pour activer l'éclairage de l'écran LCD. Réappuyez sur cette touche pour éteindre l'écran.

Fonction moniteur

Pour activer la fonction moniteur, appuyez sur la touche MONITOR et maintenez-la enfoncée pendant environ 4 secondes. Pour la désactiver, réappuyez une fois sur la touche MONITOR.

Pour pouvoir écouter les signaux faibles avec un bruit de fond-temporaire, appuyez sur la touche MONITOR et maintenez-la enforcée pendant environ 2 secondes. De tels signaux sontmaintenant audibles sur votre émetteur / récepteur radio. Pour quitter cette fonction, relâchez la touche MONITOR dans les 2 secondes qui suivent.

Mode économique d'énergie

Votre émetteur / récepteur radio a été unconçu pour optimiser la durée d'utilisation de sa pile. C'est ainsi qu'en l'absence de tout signal déetecté pendant 3 secondes, il bascule automatiquement en mode économique d'énergie. L'icone de cette fonction s'allume alors sur l'écran LCD. Bien qu'avant réduit sa consommation électrique, votre émetteur / récepteur radio reste à l'écoute des canaux.

Guide de dépannage

L'appareil ne s'allume pas.

Vérifiez la pile. Vérifiez que la pile est correctement installée. La pile n'est peut-être pas suffisamment chargée. Rechargez la pile.

Le signal reçu n'est que faiblement audible.

Appuyez sur VOL UP pour augmenter le volume sonore.
Le signal est peut-être trop faible et / ou hors de portée. Si cela se produit, appuyez sur la touche MONITOR.

Impossible de selectionner un autre canal

Pour sélectionner un autre canal, appuyez sur la touche MENU jusqu'à ce que le numéro de canal clignote sur l'écran LCD. Appuyez sur la touche CH UP ou DOWN pourCHOISIR un autre canal. La pile n'est peut-être pas suffisamment chargée. Vous avez peut-être activé le verrouillage des touches.

La portée est limitee.

La pile n'est peut-être pas suffisamment chargée.

Rechargez la pile si le niveau de charge indiqué sur l'écran est insuffisant. La portée maximale d'émission / réception varie avec le terrain et l'environnement.

Elle est plus grande en terrain découvert et moindre en terrain encompassé par des structures en acier / béton, de la végétation dense, des immeubles et des vehicules.

Porter votre émetteur / récepteur radio pres de votre corps, par exemple dans une poche ou sur une ceinture, réduit la portée de transmission. Choisissez un autre emplacement pour votre apparéil.

Son déformé.

• En émission, parlez normalement, à une distance d'environ 5 à 7,3 cm du microphone.
• En réception, ramenez le volume sonore à un niveau comfortable.
• Si l'émetteur / récepteur de destination se trouve à moins de 1,50 m de votre propre émetteur/recepteur, éloignez-vous en avant de commencer une communication.
• Les deux émetteurs / récepteurs radios sont trop éloignés l'un de l'autre. Des obstacles perturbent la transmission. En terrain totalement découvert, la transmission est limitée à 10 Km.
• Consultez le guide d'utilisateur et regardez l'écran LCD pour vous assurer qu'une fonction (commande vocale, verrouillage, etc.) n'a pas été activée involontairement.

Si le problème subsiste, visitez notre site Internet à l'adresse service.albrecht-midland.de

Information importante

Nous sommes légalement tenus d'inclure les dispositions et les informations de garantie et la déclaration de conformité de l'UE avec le mode d'emploi de chaque unité, et ce dans la langue de chaque pays.

Veuillez trouvez ces informations dans les pages suivantes.

Deux ans de garantie à compter de la date d'achat

Le Fabricant/reveneur garantit ce produit pour deux ans à compter de la date d'achat. Cette garantie couvre tout dysfonctionnement du à une défaillance des composants ou à des fonctions incorrectes pendant la période de la garantie à l'exception des pieces d'usure, telles que batteries, égratignures de l'écran, défectuosité du boîtier, rupture de l'antenne et les défaillances dues à des raisons extérieures telles que corrosion, surtension à cause d'une source d'alimentation externe inappropriée ou l'utilisation d'accessoires inadéquats. La garantie ne couvre pas les défaillances dues à un usage non prévu. Contactez votre revendeur local pour réclamation sous garantie. Le reveneur réparera/remplacera ou envoie le produit à un centre de service agréé.

Vous pouvez également contacter directement notre station de réparation/agree. Incluez la preuve d'achat avec le produit et décrivez l'anomalie de la façon la plus précise.

Déchets d'Equipements Electriques et Electroniques (DEEE) et recyclage

La loi Européennes ne permet pas la mise au rebus des équipements ELECTriques et Electroniques usages avec les ordures menagères. Ramenez vous produit à un centre de collecte municipal pour être recyclé. Ce système de collecte est financé par les industriels pour garantir

l'élimination respectue de l'environnement et le recyclage de matières premières précieuses.

Spécifications techniques

Généralement

Plage de fréquences

446,00625 à

446,19375 MHz

Tolerance de fréquence

2,5 PPM (à 25^ )

Temperatures de fonctionnement

0^ C + 55^ C

Antenne

Microphone

Affichage

Haut-parleur

Alimentation électrique

Dimensions

Poids

Protection

Antenne intégrée

Intégre, de type électret

A crystaux liquides

16 Ω, 1 watt

Pile rechargeable au lithium ionique, 3,7 V 950 mAh

135 mm x 62 mm x 37 mm

(Sans antenne et clip ceinture)

205 g

IP67 (Seulement si la prise casque fermé)

Émetteur

Puisance en sortie

Émissions non essentielles

Courant

0,5 WERP

1 W

Récepteur

Type de récepteur

500 mA (0,5 W)

Sensibilité (20 dB

SINAD)

Puissance audio en sortie

Courant

Muet

Audio max.

de distorsion harmonique)

40 mA

350 mA

Vous trouvez d'autres informations et la déclaration de conformité CE à la fin de ce guide.

La presente déclaration de conformité est établie sous la seule responsabilité du fabricant

Nom du produit:

Tectalk Float

Type de produit: PMR446 radio

Marque:

Albrecht

L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation de l'Union applicable:

Directive 2014/53/UE

Directive 2011/65/EC

Requirement Standard
Art. 3.1(a)	EN 50566
Health
Art. 3.1(a)	EN 60 950-1
Safety
Art. 3.1(b)	EN 301 489-1
EMC	EN 301 489-5
Art. 3.2	EN 300 296
Radio

Nombre del produit: Tectalk Float
