GW90770 - Capteur environnemental Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface capteur de vent
Marque	Gewiss
Modèle	GW90770
Alimentation	230 V AC - 50 Hz
Sorties	2 contacts NO sans potentiel
Degré de protection	IP55
Temps de réponse	Environ 15 secondes
Temps de rétablissement	Environ 15 minutes
Seuils de vent	Réglable de 3 à 10 Beaufort (12 à 88 km/h)
Mode test	Positions 1 et 2 du sélecteur rotatif
Capteur compatible	GW90769 (sélecteur en position II)
Indication LED	LED frontale pour test
Installation	Montage mural avec chevilles et vis fournies
Fonctions principales	Surveiller la vitesse du vent et commander la remontée des stores ou persiennes via contact de sortie
Entretien	Nettoyer avec un chiffon sec ; vérifier l’étanchéité du boîtier
Sécurité	Couper l’alimentation avant toute intervention ; respecter les normes électriques
Réparabilité	Pièces détachées non disponibles ; contacter le fabricant en cas de panne
Conformité	Conforme aux directives européennes (CE)

FOIRE AUX QUESTIONS - GW90770 Gewiss

Comment régler le seuil de vent sur le GW90770 ?

Utilisez le sélecteur rotatif n°5. Les positions 3 à 0 correspondent à des seuils de 3 à 10 sur l'échelle de Beaufort (de 12 km/h à 88 km/h). Pour un changement rapide, passez d'abord en mode test (position 1 ou 2), réglez le nouveau seuil, puis quittez le mode test.

Comment tester le capteur de vent ?

Placez le sélecteur rotatif n°5 sur la position 1 ou 2 (mode test). Tournez manuellement l'anémomètre : la LED frontale s'allume en synchronisation avec la rotation. Cela permet de vérifier le fonctionnement même à basse vitesse.

Quel capteur de vent est compatible avec ce module ?

Le module est conçu pour le capteur de vent Gewiss GW90769. Placez le sélecteur n°4 sur la position II pour une programmation prédéfinie.

Que faire si la LED ne s'allume pas en mode test ?

Vérifiez l'alimentation 230 V AC, le câblage correct et que le sélecteur rotatif est bien en position 1 ou 2. Si le problème persiste, contactez le service technique.

Comment connecter le GW90770 à un système KNX ?

Les contacts de sortie NO peuvent être reliés à une interface de contacts comme la GW90834 ou GW90721, qui enverra l'alarme vent sur le bus KNX/EIB.

Quel est le degré de protection du boîtier ?

Le boîtier est classé IP55, ce qui le protège contre la poussière et les jets d'eau. Il convient à une installation extérieure.

Pourquoi le temps de réponse est-il de 15 secondes ?

Ce délai évite des commutations intempestives dues à des rafales courtes. Après dépassement du seuil, la sortie se ferme en 15 s. Le rétablissement prend 15 min après retour sous le seuil.

Peut-on utiliser plusieurs capteurs de vent sur une seule interface ?

Non, l'interface GW90770 est prévue pour un seul capteur. Pour plusieurs zones, il faut installer autant d'interfaces.

Comment nettoyer et entretenir le capteur ?

Nettoyez le boîtier avec un chiffon sec. Vérifiez régulièrement l'étanchéité des joints. Ne pas utiliser de produits agressifs. Coupez l'alimentation avant tout entretien.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez l'alimentation, le câblage et les réglages. Si le problème persiste, l'appareil ne contient pas de pièces réparables. Remplacez-le ou contactez le fabricant.

MODE D'EMPLOI GW90770 Gewiss

DONNEES TECHNIQUES 20

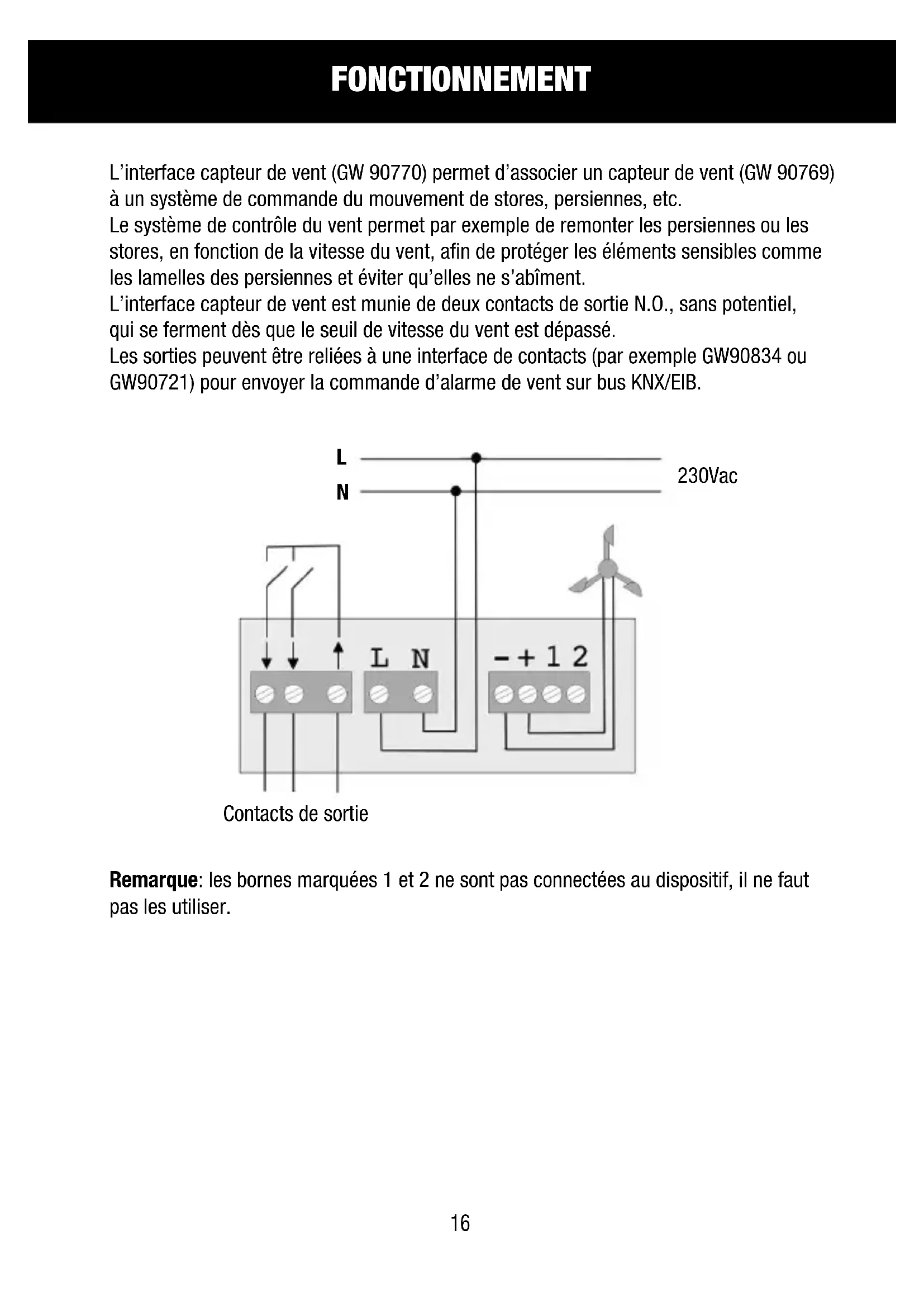

FONCTIONNEMENT

L'interface capteur de vent (GW 90770) permet d'associer un capteur de vent (GW 90769) à un système de commande du mouvement de stores, persiennes, etc.

Le système de contrôle du vent permet par exemple de remonter les persiennes ou les stores, en fonction de la vitesse du vent, afin de protéger les éléments sensibles comme les lamelles des persiennes et éviter qu'elles ne s'abîment.

L'interface capteur de vent est munie de deux contacts de sortie N.O., sans potentiel, qui se ferment dès que le seuil de vitesse du vent est dépassé.

Les sorties peuvent être reliées à une interface de contacts (par exemple GW90834 ou GW90721) pour envoyer la commande d'alarme de vent sur bus KNX/EIB.

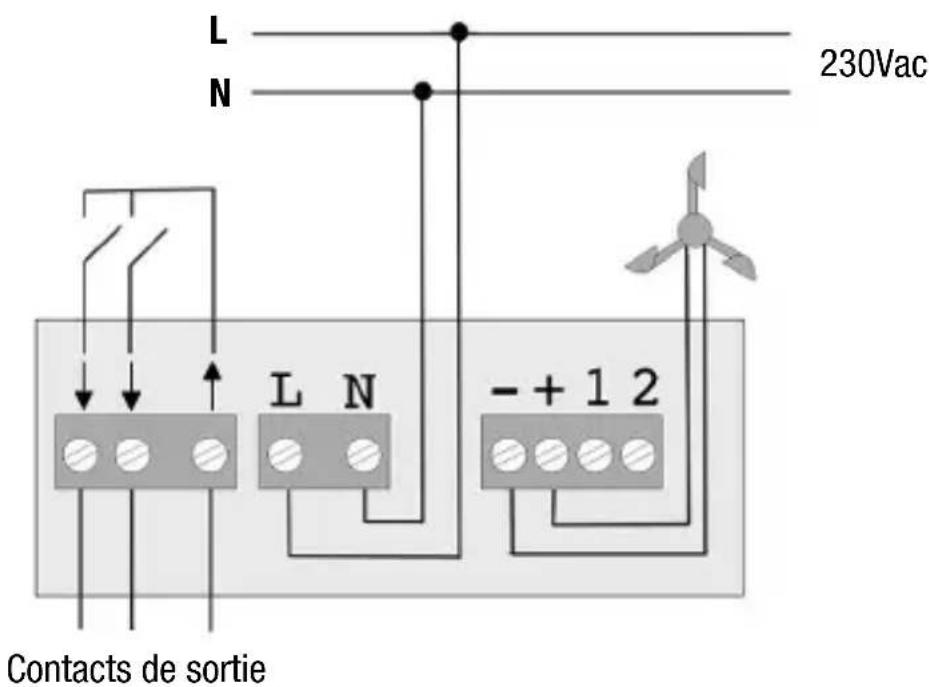

L N 230Vac Contacts de sortie L N - + 1 2

Remarque: les bornes marquées 1 et 2 ne sont pas connectées au dispositif, il ne faut pas les utiliser.

INSTALLATION

Enlever la couverture du conteneur en plastique ①, après avoir dévissé les vis ② (en cas d'introduction postérieure des câbles, percer le bouchon de caoutchouc ③, et enfiler les câbles).

Fixer le dispositif en utilisant les chevilles et les vis fournies.

Effectuer le câblage comme indiqué sur le schéma de liaison.

Dès que la procédure de configuration est terminée, refermer le couvercle de l'enveloppe en plastique.

CONFIGURATION

Choisir le capteur de vent

Si l'on utilise le capteur de vent GW90769, mettre le sélecteur ④dans la position II (programmation prédéfinie).

Choix des modalités de test / Programmation du seuil

En fonction de sa position, le sélecteur rotatif ⑤ peut être utilisé pour:

• Sélectionner le seuil d'intensité du vent
• Activer la modalité de test
  Le sélecteur rotatif a 10 positions différentes (1, 2, 3... 9, 0).

Modalité de test

Les positions 1 ou 2 activent la modalité de test: après 1 seconde au maximum, la LED frontale ⑥s'éclaire.

Si l'on fait tourner l'anémomètre, la LED ⑥s'éclaire avec la même fréquence que la rotation de l'anémomètre.

On peut aussi tester les fonctions de l'appareil à basses vitesses de rotation.

Programmation du seuil d'intensité du vent

Les positions 3 - 0 programment le seuil de vitesse du vent au-delà duquel le contact de sortie se ferme. Le réglage se fait avec l'échelle de Beaufort:

0 = 10Bft (24,5 m/s = 88 km/h)
9 = 9Bft (20,8 m/s = 75 km/h)
8 = 8Bft (17,2 m/s = 62 km/h)
7 = 7Bft (14,1 m/s = 51 km/h)
6 = 6Bft (11,0 m/s = 40 km/h)
5 = 5Bft (8,0m / s = 29km / h)
4 = 4Bft (5,5m / s = 20km / h)
3 = 3Bft (3,3 m/s = 12 km/h)

Quand on est sorti de la modalité de test, il faut environ 4 secondes avant que le dispositif ne puisse évaluer correctement l'intensité de vent sélectionnée.

Au cas où l'on change la valeur de seuil, il faut attendre 4/5 minutes pour que la nouvelle valeur soit prise en considération.

Conseil: Pour effectuer un changement rapide entre deux valeurs de seuil différentes, il faut d'abord sélectionner la modalité de test, puis programmer la nouvelle valeur de seuil.

La borne ⑦ peut être utilisée pour faire la connexion à un câble de terre.

DONNÉES TECHNIQUES

Tension d'alimentation: 230V ca - 50 Hz

Sorties: 2 contacts NO sans potentiel

↑↓

Temps de réponse: environ 15 secondes (après que l'intensité du vent a dépassé la valeur de seuil).

Temps de rétablissement: environ 15 minutes (après que l'intensité du vent soit redescendue au-dessous de la valeur de seuil).

Degré de protection: IP55
