GW90770 - Sensore ambientale Gewiss - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interfaccia sensore vento
Marca	Gewiss
Modello	GW90770
Alimentazione	230 V AC - 50 Hz
Uscite	2 contatti NA senza potenziale
Grado di protezione	IP55
Tempo di risposta	Circa 15 secondi
Tempo di ripristino	Circa 15 minuti
Soglie del vento	Regolabile da 3 a 10 Beaufort (12 a 88 km/h)
Modalità test	Posizioni 1 e 2 del selettore rotativo
Sensore compatibile	GW90769 (selettore in posizione II)
Indicazione LED	LED frontale per test
Installazione	Montaggio a parete con tasselli e viti in dotazione
Funzioni principali	Monitorare la velocità del vento e comandare la risalita di tapparelle o persiane tramite contatto di uscita
Manutenzione	Pulire con un panno asciutto; verificare la tenuta stagna della custodia
Sicurezza	Spegnere l'alimentazione prima di qualsiasi intervento; rispettare le norme elettriche
Riparabilità	Pezzi di ricambio non disponibili; contattare il produttore in caso di guasto
Conformità	Conforme alle direttive europee (CE)

Domande frequenti - GW90770 Gewiss

Come regolare la soglia del vento sul GW90770?

Utilizzare il selettore rotativo n.5. Le posizioni 3 a 0 corrispondono a soglie da 3 a 10 sulla scala Beaufort (da 12 km/h a 88 km/h). Per un cambio rapido, passare prima in modalità test (posizione 1 o 2), regolare la nuova soglia, quindi uscire dalla modalità test.

Come testare il sensore del vento?

Posizionare il selettore rotativo n.5 sulla posizione 1 o 2 (modalità test). Ruotare manualmente l'anemometro: il LED frontale si accende in sincronia con la rotazione. Ciò consente di verificare il funzionamento anche a bassa velocità.

Quale sensore del vento è compatibile con questo modulo?

Il modulo è progettato per il sensore del vento Gewiss GW90769. Posizionare il selettore n.4 sulla posizione II per una programmazione predefinita.

Cosa fare se il LED non si accende in modalità test?

Verificare l'alimentazione 230 V AC, il cablaggio corretto e che il selettore rotativo sia in posizione 1 o 2. Se il problema persiste, contattare il servizio tecnico.

Come collegare il GW90770 a un sistema KNX?

I contatti di uscita NA possono essere collegati a un'interfaccia di contatti come la GW90834 o GW90721, che invierà l'allarme vento sul bus KNX/EIB.

Qual è il grado di protezione della custodia?

La custodia è classificata IP55, che la protegge da polvere e getti d'acqua. È adatta per installazione esterna.

Perché il tempo di risposta è di 15 secondi?

Questo ritardo evita commutazioni intempestive dovute a raffiche brevi. Dopo il superamento della soglia, l'uscita si chiude in 15 s. Il ripristino richiede 15 min dopo il ritorno sotto soglia.

Si possono utilizzare più sensori del vento su una singola interfaccia?

No, l'interfaccia GW90770 è prevista per un solo sensore. Per più zone, è necessario installare altrettante interfacce.

Come pulire e mantenere il sensore?

Pulire la custodia con un panno asciutto. Controllare regolarmente la tenuta delle guarnizioni. Non utilizzare prodotti aggressivi. Spegnere l'alimentazione prima di qualsiasi manutenzione.

Cosa fare in caso di guasto o malfunzionamento?

Verificare l'alimentazione, il cablaggio e le regolazioni. Se il problema persiste, l'apparecchio non contiene pezzi riparabili. Sostituirlo o contattare il produttore.

MANUALE UTENTE GW90770 Gewiss

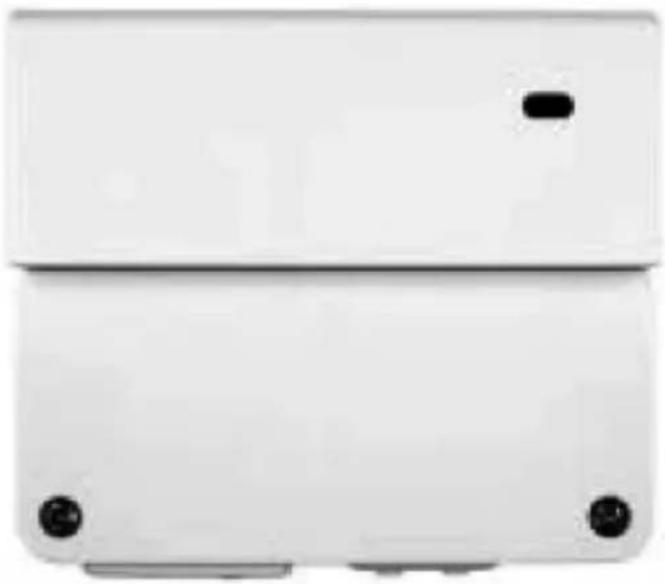

▶ Interfaccia sensore vento

Wind sensor interface Interface capteur de vent Interfaz sensor viento Schnittstelle Windsensor

CE

pag. FUNZIONAMENTO 4

INSTALLAZIONE...... 5

CONFIGURAZIONE.... 6

DATI TECNICI 8

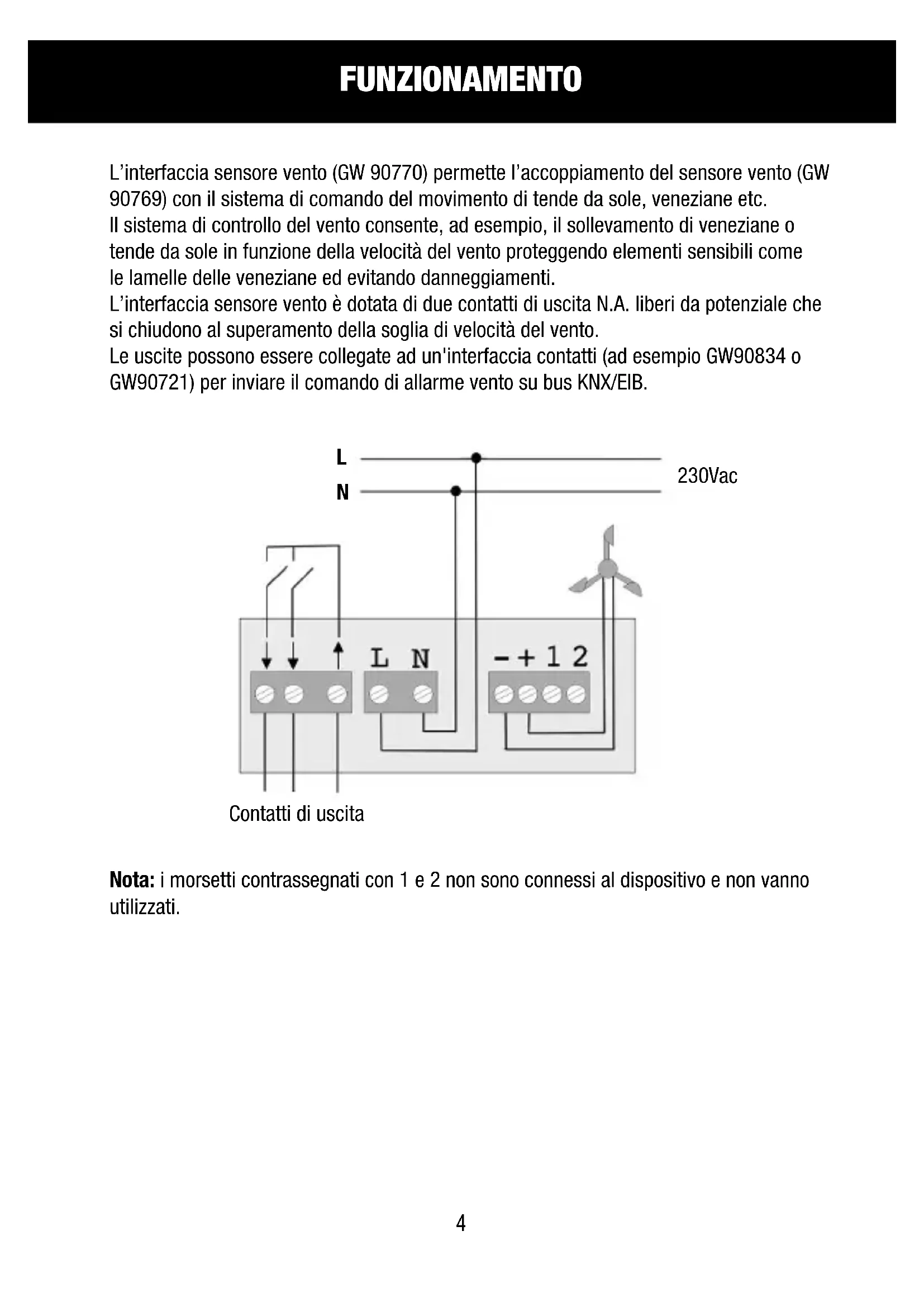

FUNZIONAMENTO

L'interfaccia sensore vento (GW 90770) permette l'accoppiamento del sensore vento (GW 90769) con il sistema di comando del movimento di tende da sole, veneziane etc.

Il sistema di controllo del vento consente, ad esempio, il sollevamento di veneziane o tende da sole in funzione della velocità del vento proteggendo elementi sensibili come le lamelle delle veneziane ed evitando danneggiamenti.

L'interfaccia sensore vento è dotata di due contatti di uscita N.A. liberi da potenziale che si chiudono al superamento della soglia di velocità del vento.

Le uscite possono essere collegate ad un'interfaccia contatti (ad esempio GW90834 o GW90721) per inviare il comando di allarme vento su bus KNX/EIB.

Nota: i morsetti contrassegnati con 1 e 2 non sono connessi al dispositivo e non vanno utilizzati.

INSTALLAZIONE

Rimuovere la copertura del contenitore plastico ① dopo avere svitato le viti ② (nel caso di introduzione posteriore dei cavi forare il tappo di gomma ③ ed infilare i cavi).

Fissare il dispositivo utilizzando i tasselli e le viti in dotazione.

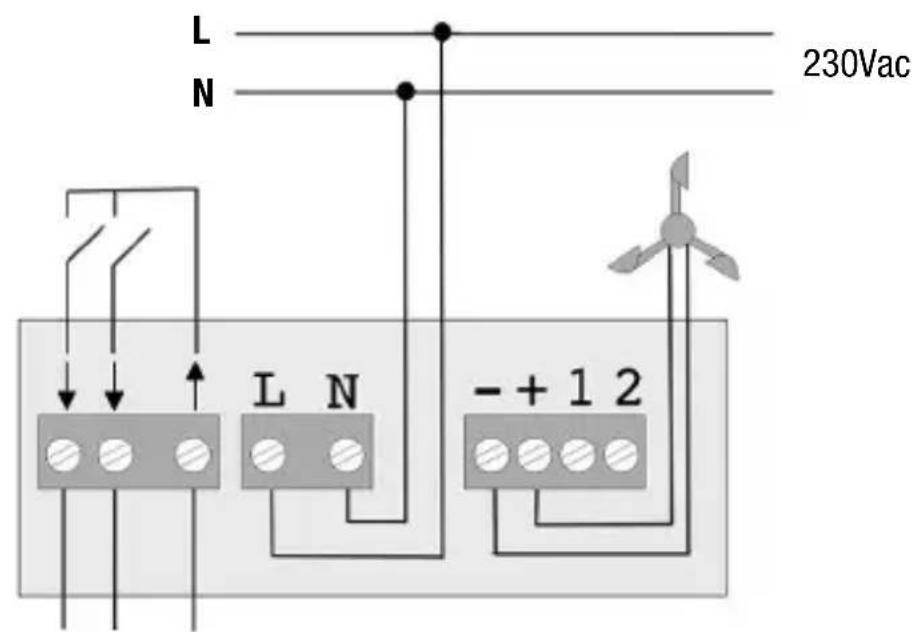

Effettuare il cablaggio come indicato nello schema di collegamento.

Una volta terminata la procedura di configurazione richiudere il coperchio dell'involucro plastico.

Scegliere il sensore di vento

Per l'utilizzo con il sensore vento GW90769 porre il selettore ④nella posizione II (impostazione predefinita)

Selezione delle modalità test / Impostazione della soglia

In funzione della sua posizione, il selettore rotativo ⑤può essere utilizzato per:

• Selezionare la soglia di intensità del vento
• Attivare la modalità di test

Il selettore rotativo ha 10 differenti posizioni (1, 2, 3, ... 9, 0).

Modalità di test

Le posizioni 1 o 2 attivano la modalità di test: dopo al massimo 1 secondo, il LED frontale ⑥ si illumina. Facendo ruotare l'anemometro, il LED ⑥ si illumina con la medesima frequenza della rotazione dell'anemometro.

Le funzioni dell'apparecchio possono essere testate anche a basse velocità di rotazione.

Impostazione della soglia di intensità del vento

Le posizioni 3 - 0 selezionano la soglia di velocità del vento oltre la quale il contatto di uscita viene chiuso. La regolazione è fatta tramite la scala Beaufort:

0 = 10Bft (24,5 m/s = 88 km/h)
9 = 9Bft (20,8 m/s = 75 km/h)
8 = 8Bft (17,2 m/s = 62 km/h)
7 = 7Bft (14,1 m/s = 51 km/h)
6 = 6Bft (11,0 m/s = 40 km/h)
5 = 5Bft (8,0m / s = 29km / h)
4 = 4Bft (5,5m / s = 20km / h)
3 = 3Bft (3,3 m/s = 12 km/h)

Dopo essere usciti dalla modalità di test, devono passare circa 4 secondi affinché il dispositivo possa valutare correttamente l'intensità di vento selezionata.

Nel caso si cambi valore di soglia è necessario attendere 4/5 minuti affinché il nuovo valore sia preso in considerazione.

Consiglio: Per effettuare un rapido cambiamento tra due differenti valori di soglia, selezionare prima la modalità di test e quindi impostare il nuovo valore di soglia.

Il morsetto ⑦può essere utilizzato per la connessione ad un cavo di terra.

DATI TECNICI

Tensione di alimentazione: 230V ac 50 Hz

Uscite: 2 contatti NA privi di potenziale

↑↓

Tempo di risposta: circa 15 secondi (dopo che l'intensità

del vento supera il valore di soglia).

Tempo di ripristino: circa 15 minuti (dopo che l'intensità del vento

torna al di sotto del valore di soglia).

Grado di protezione: IP55
