Produkttyp	Windsensor-Schnittstelle
Marke	Gewiss
Modell	GW90770
Stromversorgung	230 V AC - 50 Hz
Ausgänge	2 potenzialfreie NO-Kontakte
Schutzart	IP55
Ansprechzeit	Ca. 15 Sekunden
Rückstellzeit	Ca. 15 Minuten
Windschwellen	Einstellbar von 3 bis 10 Beaufort (12 bis 88 km/h)
Testmodus	Positionen 1 und 2 des Drehschalters
Kompatibler Sensor	GW90769 (Schalter in Position II)
LED-Anzeige	Front-LED für Test
Installation	Wandmontage mit mitgelieferten Dübeln und Schrauben
Hauptfunktionen	Überwachung der Windgeschwindigkeit und Steuerung des Hochfahrens von Markisen oder Jalousien über Ausgangskontakt
Wartung	Mit einem trockenen Tuch reinigen; Dichtigkeit des Gehäuses prüfen
Sicherheit	Vor jedem Eingriff Stromversorgung unterbrechen; elektrische Normen beachten
Reparierbarkeit	Ersatzteile nicht verfügbar; bei Störung Hersteller kontaktieren
Konformität	Konform mit europäischen Richtlinien (CE)

Häufig gestellte Fragen - GW90770 Gewiss

Wie stelle ich die Windschwelle am GW90770 ein?

Verwenden Sie den Drehschalter Nr. 5. Die Positionen 3 bis 0 entsprechen Schwellen von 3 bis 10 auf der Beaufort-Skala (von 12 km/h bis 88 km/h). Für eine schnelle Änderung schalten Sie zuerst in den Testmodus (Position 1 oder 2), stellen Sie die neue Schwelle ein und verlassen Sie dann den Testmodus.

Wie teste ich den Windsensor?

Stellen Sie den Drehschalter Nr. 5 auf Position 1 oder 2 (Testmodus). Drehen Sie das Anemometer von Hand: Die Front-LED leuchtet synchron zur Drehung. So können Sie die Funktion auch bei niedriger Geschwindigkeit überprüfen.

Welcher Windsensor ist mit diesem Modul kompatibel?

Das Modul ist für den Windsensor Gewiss GW90769 ausgelegt. Stellen Sie den Schalter Nr. 4 auf Position II für eine voreingestellte Programmierung.

Was tun, wenn die LED im Testmodus nicht leuchtet?

Überprüfen Sie die Stromversorgung 230 V AC, die korrekte Verkabelung und dass der Drehschalter auf Position 1 oder 2 steht. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Service.

Wie verbinde ich den GW90770 mit einem KNX-System?

Die NO-Ausgangskontakte können an eine Kontaktschnittstelle wie GW90834 oder GW90721 angeschlossen werden, die den Windalarm auf den KNX/EIB-Bus sendet.

Welche Schutzart hat das Gehäuse?

Das Gehäuse ist nach IP55 klassifiziert, was es vor Staub und Wasserstrahlen schützt. Es eignet sich für die Außenmontage.

Warum beträgt die Ansprechzeit 15 Sekunden?

Diese Verzögerung verhindert Fehlschaltungen durch kurze Böen. Nach Überschreiten der Schwelle schließt der Ausgang in 15 s. Die Rückstellung dauert 15 min nach Unterschreiten der Schwelle.

Können mehrere Windsensoren an einer einzigen Schnittstelle verwendet werden?

Nein, die Schnittstelle GW90770 ist für einen einzigen Sensor ausgelegt. Für mehrere Zonen müssen Sie entsprechend viele Schnittstellen installieren.

Wie reinige und warte ich den Sensor?

Reinigen Sie das Gehäuse mit einem trockenen Tuch. Überprüfen Sie regelmäßig die Dichtigkeit der Dichtungen. Keine aggressiven Reinigungsmittel verwenden. Vor der Wartung die Stromversorgung unterbrechen.

Was tun bei Störung oder Fehlfunktion?

Überprüfen Sie die Stromversorgung, Verkabelung und Einstellungen. Wenn das Problem weiterhin besteht, enthält das Gerät keine reparierbaren Teile. Ersetzen Sie es oder kontaktieren Sie den Hersteller.

BEDIENUNGSANLEITUNG GW90770 Gewiss

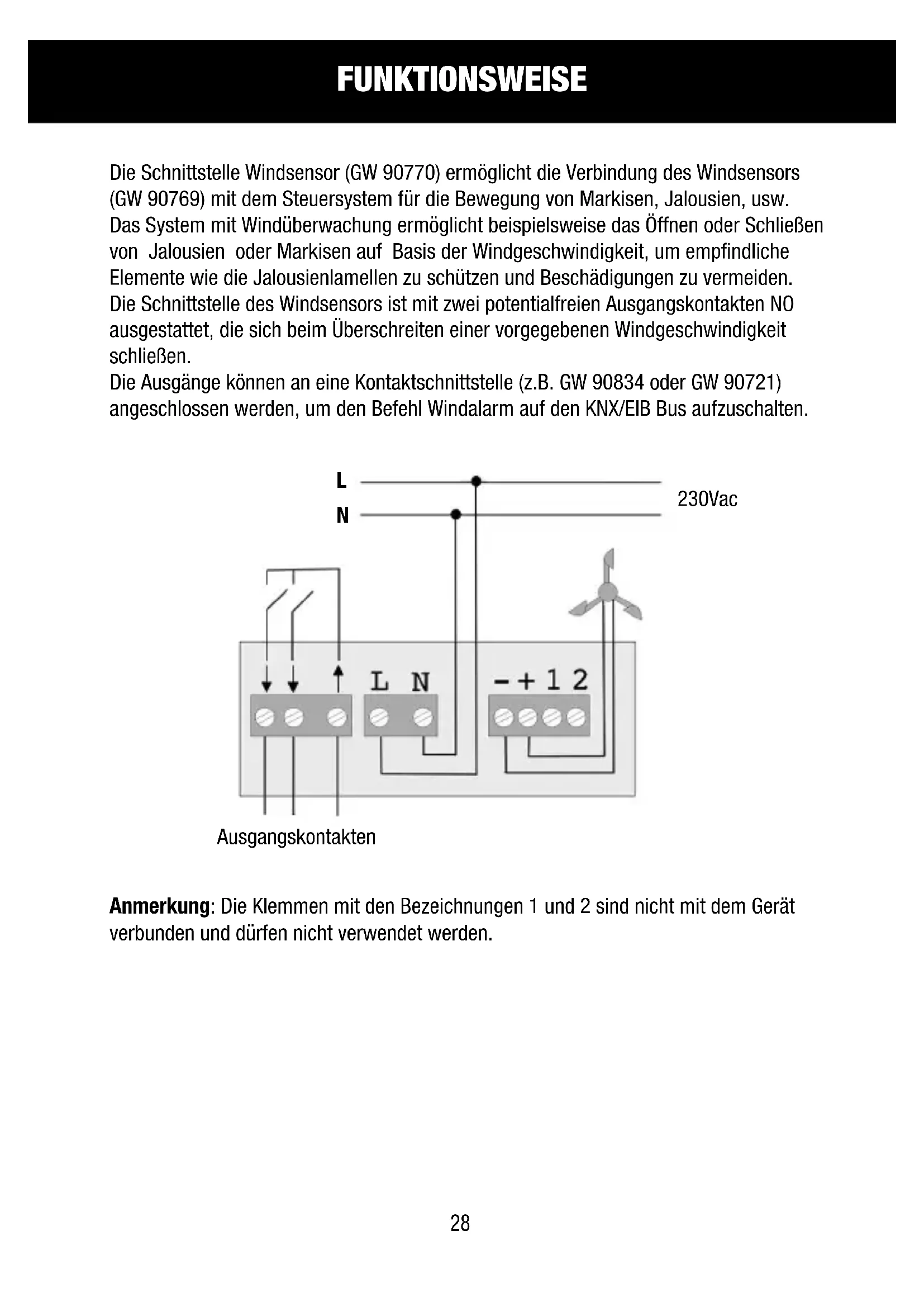

Die Schnittstelle Windsensor (GW 90770) ermöglicht die Verbindung des Windsensors (GW 90769) mit dem Steuersystem für die Bewegung von Markisen, Jalousien, usw. Das System mit Windüberwachung ermöglicht beispielsweise das Öffnen oder Schließen von Jalousien oder Markisen auf Basis der Windgeschwindigkeit, um empfindliche Elemente wie die Jalousienlamellen zu schützen und Beschädigungen zu vermeiden. Die Schnittstelle des Windsensors ist mit zwei potentialfreien Ausgangskontakten NO ausgestattet, die sich beim Überschreiten einer vorgegebenen Windgeschwindigkeit schließen.

Die Ausgänge können an eine Kontaktschnittstelle (z.B. GW 90834 oder GW 90721) angeschlossen werden, um den Befehl Windalarm auf den KNX/EIB Bus aufzuschalten.

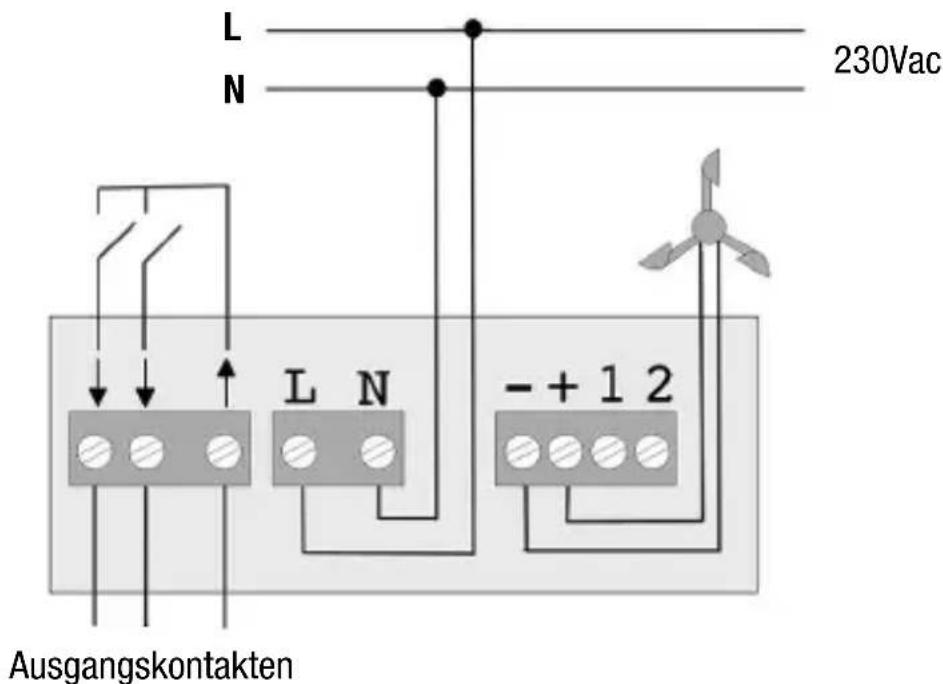

L N 230Vac Ausgangskontakten L N - + 1 2

Anmerkung: Die Klemmen mit den Bezeichnungen 1 und 2 sind nicht mit dem Gerät verbunden und dürfen nicht verwendet werden.

INSTALLATION

Nach dem Lösen der Schrauben ② (bei Einführung der Kabel von hinten den Gummistöpsel ③ durchbohren und die Kabel einziehen) den Deckel des Kunststoffbehälters ① entfernen.

Das Bauteil mit den mitgelieferten Dübeln und Schrauben befestigen.

Die Verkabelung gemäß des Anschlussschemas ausführen.

Nach Abschluss der Konfigurationsprozedur den Deckel des Kunststoffgehäuses schließen.

Den Windsensor auswählen

Für die Verwendung des Windsensors GW 90769 den Wahlschalter ④ auf die Position II stellen (Voreinstellung)

Auswahl des Testmodus / Grenzwerteinstellung

Je nach Stellung kann der Drehschalter ⑤ für die folgenden Einstellungen verwendet werden:

• Auswahl Grenzwert der Windstärke
- Aktivieren des Testmodus
Der Drehschalter besitzt 10 verschiedene Stellungen (1, 2, 3, ... 9, 0).

Testmodus

Die Stellungen 1 oder 2 aktivieren den Testmodus: Nach maximal 1 Sekunde schaltet sich die Front-LED ⑥ ein. Bei Drehung des Windmessers blinkt die LED ⑥ mit der gleichen Frequenz der Windmesserdrehung. Die Gerätefunktionen können auch mit kleiner Drehzahl geprüft werden.

Einstellung des Grenzwerts der Windstärke

Die Stellungen 3 - 0 wählen den Grenzwert der Windgeschwindigkeit, bei der der Ausgangskontakt geschlossen wird. Die Einstellung erfolgt anhand der Beaufort-Skala:

0 = 10Bft (24,5 m/s = 88 km/h)
9 = 9Bft (20,8 m/s = 75 km/h)
8 = 8Bft (17,2 m/s = 62 km/h)
7 = 7Bft (14,1 m/s = 51 km/h)
6 = 6Bft (11,0 m/s = 40 km/h)
5 = 5Bft (8,0m / s = 29km / h)
4 = 4Bft (5,5m / s = 20km / h)
3 = 3Bft (3,3 m/s = 12 km/h)

Nach dem Verlassen des Testmodus vergehen ca. 4 Sekunden bis das Gerät die gewählte Windgeschwindigkeit korrekt bewerten kann.

Falls der Grenzwert geändert wird, vergehen ca. 4-5 Minuten, bevor der neue Wert berücksichtigt wird.

Empfehlung: Für einen schnellen Wechsel zwischen den beiden unterschiedlichen Grenzwerten zuerst den Testmodus wählen und dann den neuen Grenzwert einstellen.

Die Klemme ⑦ kann für den Anschluss an ein Erdungskabel verwendet werden.

Versorgungsspannung: 230 V ac 50 Hz

Ausgänge: 2 NO potentialfreie Kontakte

↑ ↓

Reaktionszeit: ca. 15 Sekunden (nachdem die Windstärke den

Grenzwert überschreitet).

Rückstellzeit: ca. 15 Minuten (nachdem die Windstärke wieder

unterhalb des Grenzwerts absinkt).

Schutzgrad: IP55
