GW90770 - Sensor ambiental Gewiss - Manual de uso y guía de instrucciones gratis

Tipo de producto	Interface sensor de viento
Marca	Gewiss
Modelo	GW90770
Alimentación	230 V CA - 50 Hz
Salidas	2 contactos NA sin potencial
Grado de protección	IP55
Tiempo de respuesta	Aproximadamente 15 segundos
Tiempo de restablecimiento	Aproximadamente 15 minutos
Umbrales de viento	Ajustable de 3 a 10 Beaufort (12 a 88 km/h)
Modo de prueba	Posiciones 1 y 2 del selector rotativo
Sensor compatible	GW90769 (selector en posición II)
Indicación LED	LED frontal para prueba
Instalación	Montaje mural con tacos y tornillos suministrados
Funciones principales	Supervisar la velocidad del viento y comandar la subida de toldos o persianas mediante contacto de salida
Mantenimiento	Limpiar con un paño seco; comprobar la estanqueidad de la carcasa
Seguridad	Cortar la alimentación antes de cualquier intervención; cumplir con las normas eléctricas
Reparabilidad	Piezas de repuesto no disponibles; contactar al fabricante en caso de avería
Conformidad	Conforme a las directivas europeas (CE)

Preguntas frecuentes - GW90770 Gewiss

¿Cómo ajustar el umbral de viento en el GW90770?

Utilice el selector rotativo n.º 5. Las posiciones 3 a 0 corresponden a umbrales de 3 a 10 en la escala de Beaufort (de 12 km/h a 88 km/h). Para un cambio rápido, primero pase al modo de prueba (posición 1 o 2), ajuste el nuevo umbral, luego salga del modo de prueba.

¿Cómo probar el sensor de viento?

Coloque el selector rotativo n.º 5 en la posición 1 o 2 (modo de prueba). Gire manualmente el anemómetro: el LED frontal se enciende en sincronización con la rotación. Esto permite verificar el funcionamiento incluso a baja velocidad.

¿Qué sensor de viento es compatible con este módulo?

El módulo está diseñado para el sensor de viento Gewiss GW90769. Coloque el selector n.º 4 en la posición II para una programación predefinida.

¿Qué hacer si el LED no se enciende en modo de prueba?

Verifique la alimentación de 230 V CA, el cableado correcto y que el selector rotativo esté en la posición 1 o 2. Si el problema persiste, póngase en contacto con el servicio técnico.

¿Cómo conectar el GW90770 a un sistema KNX?

Los contactos de salida NA se pueden conectar a una interfaz de contactos como la GW90834 o GW90721, que enviará la alarma de viento al bus KNX/EIB.

¿Cuál es el grado de protección de la carcasa?

La carcasa tiene clasificación IP55, lo que la protege contra el polvo y los chorros de agua. Es adecuada para instalación en exteriores.

¿Por qué el tiempo de respuesta es de 15 segundos?

Este retardo evita conmutaciones intempestivas debidas a ráfagas cortas. Después de superar el umbral, la salida se cierra en 15 s. La recuperación toma 15 min después de volver por debajo del umbral.

¿Se pueden usar varios sensores de viento en una sola interfaz?

No, la interfaz GW90770 está prevista para un solo sensor. Para varias zonas, se deben instalar tantas interfaces como zonas.

¿Cómo limpiar y mantener el sensor?

Limpie la carcasa con un paño seco. Verifique regularmente la estanqueidad de las juntas. No utilice productos agresivos. Corte la alimentación antes de cualquier mantenimiento.

¿Qué hacer en caso de avería o mal funcionamiento?

Verifique la alimentación, el cableado y los ajustes. Si el problema persiste, el aparato no contiene piezas reparables. Reemplácelo o póngase en contacto con el fabricante.

MANUAL DE USUARIO GW90770 Gewiss

La interfaz sensor viento (GW 90770) permite la conexión del sensor viento (GW 90769) con el sistema de mando del movimiento de cortinas, venecianas etc.

El sistema de control del viento permite, por ejemplo, la elevación de venecianas o cortinas según la velocidad del viento protegiendo elementos sensibles como las láminas de las venecianas y evitando daños.

La interfaz sensor viento está dotada de dos contactos de salida N.A. libres de potencia que se cierra al superar el umbral de velocidad del viento.

Las salidas pueden conectarse a una interfaz de contactos (por ejemplo GW90834 o GW90721) para enviar el mando de alarma viento en bus KNX/EIB.

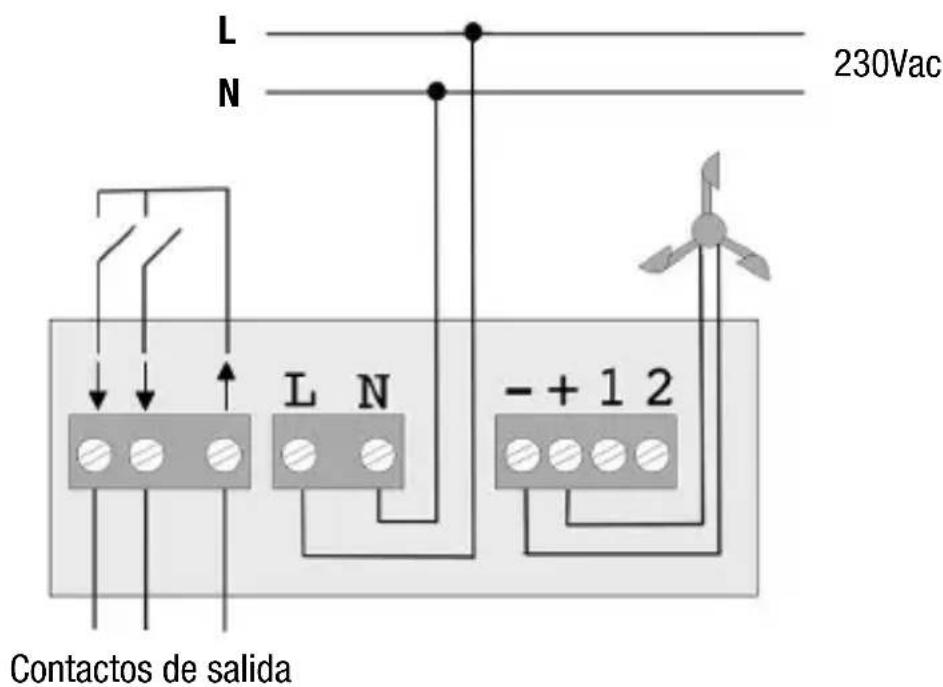

L N 230Vac Contactos de salida L N - + 1 2

Nota: las bornas marcadas con 1 y 2 no están conectadas al dispositivo y no se utilizan.

INSTALACIÓN

Extraer la cubierta del contenedor de plástico ① después de haber desatornillado los tornillos ② (en el caso de introducción posterior de los cables perforar el tapón de goma ③ e introducir los cables).

Fijar el dispositivo utilizando los tacos y los tornillos suministrados.

Efectuar el cableado como se indica en el esquema de conexión.

Una vez terminado el procedimiento de configuración cerrar la tapa de la envoltura de plástico.

Elegir el sensor de viento

Para el uso con el sensor viento GW90769 poner el selector ④en la posición II (programación predefinida).

▶ Selección de las modalidades test / Programación del umbral

Según su posición, el selector giratorio ⑤puede ser utilizado para:

• Seleccionar el umbral de intensidad del viento
• Activar la modalidad de test
  El selector giratorio tiene 10 diferentes posiciones (1, 2, 3, ... 9, 0).

Modalidad de test

Las posiciones 1 o 2 activan la modalidad de test: después de máximo 1 segundo, el LED frontal ⑥se ilumina.

Girando el anemómetro, el LED ⑥se ilumina con la misma frecuencia de la rotación del anemómetro. Las funciones del aparato pueden ser comprobadas también a bajas velocidades de rotación.

Programación del umbral de intensidad del viento

Las posiciones 3 - 0 seleccionan el umbral de velocidad del viento más allá de la cual el contacto de salida se cierra. La regulación se hace mediante la escala Beaufort:

0 = 10Bft (24,5 m/s = 88 km/h)
9 = 9Bft (20,8 m/s = 75 km/h)
8 = 8Bft (17,2 m/s = 62 km/h)
7 = 7Bft (14,1 m/s = 51 km/h)
6 = 6Bft (11,0 m/s = 40 km/h)
5 = 5Bft (8,0m / s = 29km / h)
4 = 4Bft (5,5m / s = 20km / h)
3 = 3Bft (3,3 m/s = 12 km/h)

Después de salir de la modalidad de test, deben pasar unos 4 segundos hasta que el dispositivo pueda valorar correctamente la intensidad de viento seleccionada.

Si se cambiara el valor de umbral es necesario esperar 4/5 minutos hasta que el nuevo valor se tome en consideración.

Consejo: Para efectuar un rápido cambio entre dos valores diferentes de umbral, seleccionar antes la modalidad de test y luego programar el nuevo valor de umbral.

La borna ⑦puede ser utilizada para la conexión a un cable de tierra.

DATOS TÉCNICOS

Tensión de alimentación: 230V ac 50 Hz

Salidas: 2 contactos NA libre de tensión

↑ ↓

Tiempo de respuesta: aproximadamente 15 segundos (después de que

la intensidad del viento supere el valor de umbral).

Tiempo de reajuste: aproximadamente 15 minutos (después de que la

intensidad del viento vuelve por debajo del valor de umbral).

Grado de protección: IP55
